Замена Кулисы Кпп Ваз 2107 ~ AUTOTEXNIKA.RU

Замена рычага КПП на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рычаг КПП — он является одним из принципиальных частей при выборе скорости у автомобиля. разборка КПП ваз 2108-2114 — Duration: 30:23. замена подшипников в КПП, почему гудит коробка!. Сейчас как таких разновидностей рычагов продаётся много, и в связи с этим люди их меняют на тот который более всего комфортен им, так как встречаются люди которым нравятся длинноватые рычаги, а встречаются и такие кому нравятся только недлинные. Лада 2107 Pensamiento clasico › Бортжурнал › Замена бензонасоса и на ваз 2107? -2008 год, инжектор. Как выполняется замена масла в коробке передач ВАЗ 2107, какой объем масла в КПП и инжектор. Как выполняется замена подшипника первичного вала КПП ВАЗ 2107 своими руками. Замена сайлентблоков на ВАЗ 2107 своими руками. Замена масла в КПП (коробке передач) ВАЗ 2101. Замена бензонасоса ваз 2107 инжектор, устройство. Подробная инструкция с фото и видео, а так же рекомендации о том, как выбрать подшипник первичного вала (цена. Но не многим понятно как поменять данный рычаг на машине и потому специально для таких людей была подготовлена аннотация по подмене рычага в картинах.

Примечание! Для подмены рычага для вас пригодиться только отвёртка!

Когда нужно менять рычаг КПП? Многие люди рычаг подменяют по различным причинам, кто то из-за его деформации, а кто то его просто снимает чтоб укоротить так как обычно на «Классиках» стоят длинноватые рычаги которые не очень всем нравятся в плане комфортабельности, но исключением выступает автомобиль «ВАЗ 2105» на котором с самого завода шёл рычаг более маленький.

Как заменить рычаг кпп на ВАЗ 2101-ВАЗ 2107?

Читайте так же

Снятие: 1) Для начала включите нейтральную скорость на автомобиле, поставьте для этого рычаг переключения передач в нужное положение.

ВАЗ 2107 замена рычага КПП 5 ст., сломалась ручка переключения передач, рычаг КПП 5 ступенчатая коробка передач.

Как установить рычаг КПП. Замена рем.комплекта кулисы.

Как заменить рем.комплект кулисы коробки ВАЗ классики, установка рычага КПП на место. группа ВКонтакте:.

2) После чего сдвиньте на верх верхний чехол рычага, но не снимайте его а просто оставьте в верхней части.

Читайте так же

3) Затем таким же образом, сдвиньте на верх но только уже нижний или как его ещё называют основной чехол рычага и так же оставьте его верхней части, поддерживая при этом рукой.

4) Следом утопив в самый низ рычаг, зафиксируйте отверткой запорную втулку.

Примечание! На фото самой втулки не видно, но приблизительное её местонахождение указано стрелкой!

5) И после чего отведите запорную втулку от рычага, и в это же время снимите рычаг с механизма.

Читайте так же

Примечание! Если ваш рычаг переключения издает сильную вибрацию, то можно и вовсе не заменять его на новый, вы просто проверьте состояние внутренней втулки, если будет обнаружено что втулка деформирована или же сильно затвердела тогда замените ее на новую! (О том как снять эту втулку, см. в низу статьи в рубрике «Для новичков!»)

Установка: 1) Установка нового рычага осуществляется в обратном порядке снятию.

Для новичков! Вопрос: Как извлечь внутреннюю втулку из рычага? Ответ: Возьмите в руки какой либо проволочный крючок или же отвёртку, и при помощи неё извлеките втулку из рычага как это показано на рисунке:

Дополнительный видео-ролик: Более подробно процесс снятия и установки рычага, см. в интересном видео-ролике который расположен чуть ниже:

Читайте так же

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель	ВАЗ 2105	ВАЗ 2107
Главная пара	4.3	4.1 / 3.9
1-я передача	3.667	3.667
2-я	2.100	2.100
3-я	1.361	1.361
4-я	1.000	1.000
5-я	0.801	0.820
Задняя	3.530	3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

• первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
• вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
• промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Ремонт коробки передач ВАЗ 2107 5-ступка

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

заедает рычаг кулисы;
посторонний шум при езде;
вылетает одна из передач;
туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Примечание! перед покупкой запчастей необходимо провести их дефектовку. Некоторые магазины продают «кривые» детали.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП ВАЗ 2107 старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

Ремонт передачи ВАЗ 2107 без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

ХАРАКТЕРИСТИКИ

Производство автомобиля осуществлялось с 1982 по 2013 годы. Комплектации ВАЗ 2107 предусматривают наличие двигателей малого объёма и мощности, от 1,3 до 1,7 литра. Минимальное количество лошадиных сил – 64, максимальное – 135.

Пятиступенчатой механикой комплектуются все вариации без исключения. Время разгона до 100 километров в час варьируется от 13 до 17 секунд, в зависимости от ДВС. Хотя максимально допустимая скорость авто – 180 километров в час, превышать отметку в 140 не рекомендуют даже сами инженеры. Опасность обусловлена низшей оценкой по автомобильным стандартам безопасности (не самое удачное расположение двигателя, хрупкие кузовные материалы и т.д.), высокой вероятностью возникновения заноса из-за малого веса – 1040 килограммов — и привода на задние колёса.

Даже средний расход топлива — 9-10 литров — нельзя назвать преимуществом машины, поскольку гораздо более серьёзные аналоги с 3-х и даже более литровыми агрегатами потребляют сопоставимое количество бензина. Дизельных версий ВАЗ 2107, к слову, не предусмотрено.

Ручка КПП ВАЗ 2107: как снять, перенос рычага

ВАЗ 2107 или «Жигули» – это отечественный автотранспорт, который оснащается механическим вариантом трансмиссии, мягкой подвеской. Мощность машины может превышать 70 л.с. Данная версия авто построена на платформе знаменитого ВАЗ 2101.

Признаки и причины поломки ручки КПП ВАЗ 2107

Схема рычага КПП

Механическая коробка передач позволяет осуществлять полный контроль над управлением транспортного средства. При помощи специального рычага осуществляется смена скоростных режимов. Следует выяснить, какие проблемы могут возникнуть с данным механизмом на коробке, каковы способы их устранения.

Среди признаков поломки рычага КПП на ВАЗ 2107 выделяются:

• невозможность или затрудненность смены скоростей;
• излишне свободный ход ручки;
• рычаг свободно вращается;
• активизируется другая передача.

Болтаться рычаг может из-за изношенной втулки. При деформации данной комплектующей запчасти нередко отмечается вибрация со стороны рукоятки. Расходник подлежит обязательной замене.

В случае наличия шума со стороны коробки, когда рычаг на нейтралке, при работающем моторе, автовладельцу целесообразно проверить состояние масла, подшипников. Менять масло стоит в соответствии с установленным регламентом.

 Процедура снятия рычага переключения передач

Как снять рычаг КПП с ВАЗ 2107? Для осуществления данной процедуры необходима отвертка. Также, нужен ремкомплект.

Чтобы осуществить демонтаж рычага КПП ВАЗ, следует выполнить следующие действия:

1. Ручку переводим в нейтраль (N).
2. Сдвигаем чехол.
3. Извлекаем втулку демпфера вниз (необходима отвертка).
4. Чтобы извлечь втулки, демонтируется стержень с набалдашником.
5. Замена изношенных запчастей осуществляется в обратном порядке.

Как правило, если необходимо демонтировать кулису, требуется ключ. Данная процедура начинается со снятия декоративной панели, далее следует демонтаж пыльника. Чтобы изъять устройство нужно при помощи инструмента его открутить. В случае деформации частей кулисы, целесообразно осуществление их замены.

Установка рычага КПП

Так как рычаг скоростей в салоне расположен неудобно. В частности, при переходе на 5 передачу водитель задевает колено переднего пассажира, ряд автовладельцев решают осуществить тюнинг данного устройства (укорачивание), либо можно приобрести изделие от другого авто, которое подходит по размеру (перенос рычага КПП).

На модель 2107 можно перенести кулису с «девятки». Однако при этом следует осуществить обрезку трубы (например, при помощи болгарки). В результате ход рукоятки становится короче, водителю удобнее осуществлять переключение. Таким образом, перенос ручки КПП автовладелец может осуществить самостоятельно. Процесс по замене данной запчасти не занимает длительного времени.

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Устройство сальника позволяет ему герметизировать все стыки между деталями на валу

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

• новый сальник того же производителя;
• гаечные ключи;
• молоток;
• отвёртка с плоским тонким лезвием;
• нож;
• герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

• вес — 0.020 кг;
• габариты — 28х47х8 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
3. Открывается доступ к первичному валу и его сальнику.
4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
5. Хорошо зачистить место посадки сальника от пыли и грязи.
6. Установить новый сальник.
7. Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ

Колокол легко снимается, так как крепится всего на 4 болтах

Важно очень аккуратно подцепить сальник, не поцарпав смежные поверхности

Даже если старый сальник не имеет трещин и деформаций, при разборке КПП его всё равно нужно заменить на новый

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

• вес — 0.028 кг;
• габариты — 55х55х10 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
2. Провернуть ключом гайку крепления фланца.
3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
4. Вынуть из отверстия болт.
5. В конец вторичного вала упереть съёмник.
6. Снять фланец вместе с шайбой.
7. Отвёртками или пассатижами извлечь из коробки старый сальник.
8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Фотогалерея: основные этапы работ

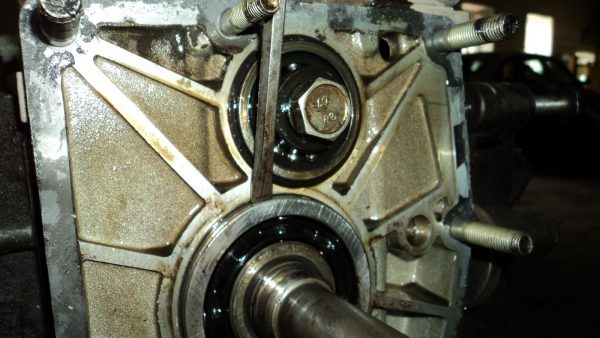

Для работы нужно выбрать максимально толстую и мощную отвёртку или болт, чтобы они не погнулись

Фланец извлекается только через использование съёмника

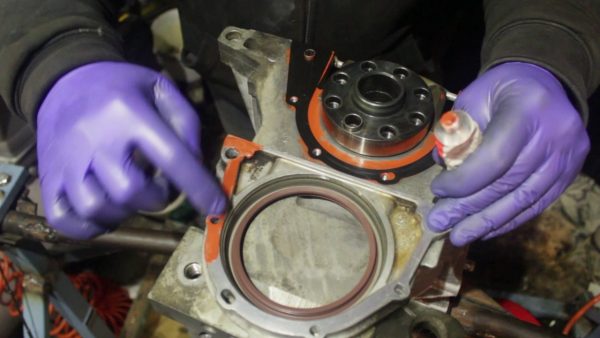

Место посадки необходимо очистить от пыли и грязи

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Инструкция

1. Установите автомобиль ВАЗ 2107 на подставки.
2. Устраните систему выпуска и снимите термозащитный кран.
3. Предварительно стащите чехол с ручки.
4. Удалите стопорную скобу и шайбу. И выньте тягу переключения, она расположена сбоку.
5. Снизу поставьте гаечный ключи и прокрутите его на 90 градусов. Отожмите сферический вкладыш.
6. Вытяните ручку.
7. Смажьте вкладыш смазкой.
8. Установите ручку с вкладышем (стрелки должны показывать направление продольной оси).
9. Давите сверху на вкладыш. Зафиксируйте его.
10. Закрепите чехол так, чтобы стрелка указывала вперёд.
11. Положите шайбы и вставьте тягу. Закрутите скобу.
12. На место поставьте термозащитный кран, а также систему выпуска.
13. Закрепите чехол, оденьте рукоятку. Зафиксируйте состояние.

Теперь вы знаете, как произвести данную замену на ВАЗ 2107. Надеемся, что наша статья была полезна. Пускай ваш автомобиль работает долго и исправно.

Источники
