Замена крестовины карданного вала рено дастер

Устройство кардана

Кардан или карданный вал – это элемент трансмиссии авто, передающий крутящий момент к мосту от КПП. Устанавливается на машины с полноприводной или заднеприводной компоновкой. Первые описания устройства были датированы еще 16 веком, но если говорить о применении карданного вала на практике, то произошло это намного позже.

Устройство карданного вала

В конструкцию карданного вала входят такие элементы:

• эластичная муфта;
• крестовина;
• сальник;
• стопорное кольцо;
• крепежные элементы;
• подвесной подшипник;
• передний и задний карданный вал;
• подвижный фланец;
• вилки;
• кронштейн промежуточной опоры;
• шлицевое соединение.

Как выглядит карданный вал

Снятие и разборка узла

Для облегчения работы рекомендуется включить первую или вторую передачу, что заблокирует кардан. Прежде чем приступить к снятию карданного вала обязательно, стоит пометить положение вилок относительно вала и фланца редуктора. Это позволит вам правильно установить кардан при сборке, тем самым избежать дисбаланса и биения.

Для начала требуется освободить болты крепления задней вилки к фланцу редуктора. Сделать это можно используя рожковые ключи (обычно типоразмера 12-13 мм). Затем демонтируем промежуточную опору подвесного подшипника. Удобнее будет использовать торцовый ключ или головку на 13. Теперь вам остается только аккуратно вытащить карданный вал из шлицев со стороны коробки передач.

После снятия вала его обязательно нужно очистить от грязи. Используя специальный съемник или подручные средства (плоские отвертки и шило), извлеките стопорные кольца из проушин вала и вилки карданного шарнира. Будьте предельно осторожны и берегите глаза. Стопорные кольца изготовлены из пружинной стали, поэтому при их снятии подручными средствами они имеют свойство вылетать из канавок в неизвестном направлении.

Далее необходимо подобрать цилиндрическую проставку диаметром немного меньше проушины на валу. Старая крестовина уже отработала свой ресурс и не представляет для нас никакой ценности. Поэтому ударами молотка через проставку выбиваем пробку, противоположную направлению удара. Аналогичным образом необходимо удалить оставшиеся пробки и извлечь крестовину.

После того как крестовина извлечена, хорошенько очищаем проушины от оставшейся грязи, дабы она не попала в новые подшипники при сборке. Можно использовать бензин и кисть. После очистки стоит внимательно осмотреть проушины. В случае необходимости напильником круглого сечения удалить образовавшиеся задиры внутри проушин. Пробка должна входить с небольшим натягом, но ее не должно закусывать.

Замена крестовин кардана: как понять, что пора?

Эта составляющая считается одной из основных частей конструкции. Именно на нее возложена главная роль по передаче энергии вращения от источника к рабочему механизму мостов. Если крестовина лишь слегка изношена, то вал уже не может эффективно решать свои задачи.

В этой ситуации есть серьезный риск поломок и других узлов в автомобиле. Также сломанная деталь значительно понижает безопасность передвижения в таком авто.

Итак, замена крестовин кардана требуется, если из-под дна автомобиля слышны характерные звенящие металлические стуки, различный стук, ощутимые вибрации в ходовых системах. Также поставить диагноз можно по прерывистым свистящим звукам при работе двигателя на низких оборотах. Если загнать машину на эстакаду, поднять подъемником, то можно заметить ощутимый люфт. Если вы слышите стук, когда жмете или отпускаете педаль акселератора, это тоже сигнал к скорой замене.

Снятие крестовины карданного вала – проверяем ее состояние визуально

Для того чтобы как можно дольше продлить жизнь крестовине и, конечно же, самому кардану, необходимо регулярно осуществлять визуальный контроль, с помощью которого можно оценить ее исправность.

Также не помешает и качественная смазка для крестовин карданного вала, тем более что приобрести ее не составляет никакой сложности. Причем смазывать ее элементы рекомендуется не реже, чем через каждые десять тысяч километров.

Провести диагностику можно следующим образом: одной рукой беремся за фланец, а другой – за вал, и вращаем их в разные стороны.

Если образуется люфт, то это свидетельствует о сильном износе детали, а значит, и о потребности в срочном ремонте или же полной ее замене.

Для того чтобы понять, можно ли ограничиться только лишь заменой изношенных элементов, потребуется полное снятие крестовины карданного вала.

Делается это по следующей схеме. Сначала следует открутить крепежные болты кардана, и тогда его можно будет легко демонтировать. Далее откручиваются гайки, с помощью которых вал крепится к хвостовику заднего моста.

С помощью пассатижей нужно разжать стопорное кольцо и демонтировать саму крестовину. Затем поверните вал в такое положение, чтобы она висела, и выбейте молотком ее чашки.

Теперь извлеките их, учитывая размеры крестовины карданного вала, сделать это не сложно.

В основном, эта деталь не подлежит реставрации, а нуждается в полной замене. Ниже приведена инструкция, как установить новую крестовину.

Первым делом следует снять обе чашки, установить ее в проушины, а потом аккуратно, так, чтобы не рассыпались иголки, надеть чашки на прежние места. Далее сжимаем их и надеваем стопорное кольцо, а затем устанавливаем вал на место.

Чтобы этот этап не вызвал трудностей и осуществился очень быстро, во время снятия кардана лучше ставить метки.

Также перед тем, как устанавливать новую крестовину, очистите от следов ржавчины проушины кардана и канавку для стопорного кольца. Безусловно, если нет уверенности в своих силах, и вы испытываете дефицит времени, тогда лучше, чтобы замена крестовины карданного вала осуществилась на станции. Но, в целом, нет никакой трудности поменять ее своими силами.

Замена завальцованных крестовин — Nonoblog

Уже много кто писал, про замену крестовин, но когда у меня развалился промкардан, оказалось, что нигде нет внятной инфы на тему «замена завальцованных крестовин кардана».

злополучный пром кардан

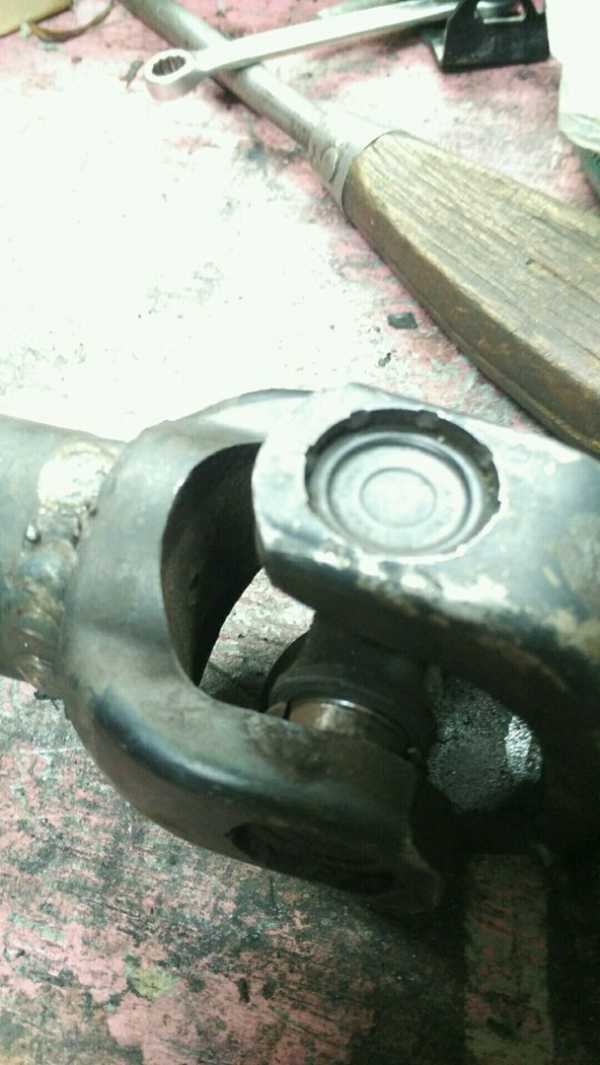

Как видно на фото, на кардане имеется завальцовка, которая не дает крестовине вывалиться. Нам нужно сбить её, при помощи зубила или керна.

развальцовываем кардан

сбитая завальцовка

Керном оказалось очень просто снимать завальцовку. Буквалько 3 минуты и крестовина освобождена. Теперь можно выпрессовывать.

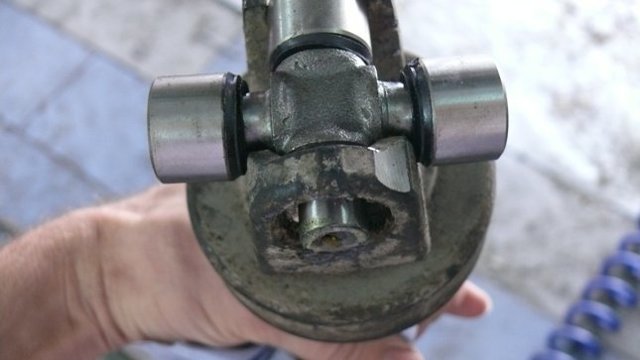

выпрессовка крестовины

выдавленная крестовина

TOYO TT-124

разбираем, все выходит очень легко

Выдавленный бочонок зажимаем в тиски и начинаем вращать кардан из стороны в сторону, пока он не выйдет.

Когда все крестовины освобожденны, не забудьте пометить керном или маркером, как они стояли, чтобы при сборке не перепутать. Это по идее может помочь сохранить сбалансированность кардана, но в реальности любой миллиграмм краски уже убивает весь баланс, не говоря уже про замену крестовин и удары молотком по корпусу кардана.

Далее нам нужно очистить крестовины от остатков завальцовки. Берем шлифовальные элементы и при помощи дрели убираем лишнее.

Я первую крестовину закосячил, потому что не знал этого и счистил слишком мало, в итоге бочонок деформировался и не впускал в себя ось крестовины, пришлось выбирать из остатков старой, промывать и ставить, благо один из четырех боченков был без выработки и не деформирован.

деформированный боченок крестовины

очищаем от завальцовки

Далее вставляем боченки в кардан, не забыв набить новой высокотемпературной смазкой. Они должны входить легко, вставлять их нужно рукой, с силой надовив пальцами, никаких молотков. Пальцами должен вдавить по крайней мере до середины, потом когда уже все на месте, можно дожать тисками. Потому что первый боченок я закосячил вдавливая пальцами и после немного поджал тисками, он с легкостью деформировался.

Когда кардан собран, устанавливаем стопорные кольца.

стопорное кольцо неразборного кардана

Эти кольца никто не вальцует, но я на всякий случай подбил их керном, образовав некое подобие завальцовки.

После установки ушли удары, которые я ошибочно списывал на приходящий к концу локрайд и биение после 80кмч, которое я списывал на разбалансировку кардана, после того, как обрезал его на 8см, при установке самурайской раздатки.

Устройство и принцип работы

В состав КВ входят несколько элементов:

• вал,
• две крестовины,
• скользящая вилка, уплотнения,
• детали крепления в частности подвесной подшипник,
• ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций — одна, две, три и больше.
Размеры и масса вала зависят от габаритов автомобиля.
В устройство односекционного карданного вала входят центральная часть
и присоединенные к ней наконечники с крестовинами.

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин.Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга.
Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен,
крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент — раздвижное шлицевое соединение КП.
Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий,
существенно растягивается по высоте. Коробка передач или раздаточная коробка,
к которой присоединен один конец вала, жестко зафиксирована внутри кузова,
а редуктор моста (вторая точка крепления КП) сопряжен с подвеской.
В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается.
КВ в этом случае должен «растянуться», и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП — подвесной подшипник.
Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться.
Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.
2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
8. Подобным же методом снимите остальные чашки.
9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Признаки необходимости замены

Причиной для замены становится люфт шарнирного соединения. О его возникновении сигнализирует появление разных посторонних звуков, когда вращается кардан. Это могут быть скрипы, стуки и металлический звон. Появляется вибрация машины при трогании её с места и на скоростных режимах.

Услышав такие звуки, вы поймете, что пора проверить кардан. Для такой проверки, нужен доступ к машине снизу, то есть нужен подъемник, яма либо эстакада. Проверку осуществляем так:

• Машину закатите на яму (подъемник, эстакаду)
• Рычаг коробки передач переведите в нейтральное положение.
• Спуститесь под автомобиль.
• Одной рукой держитесь за крестовину, второй крутите кардан туда – сюда.
• Имеющийся люфт вы ощутите сразу.
• В конструкции кардана 2 крестовины, проверьте обе.

Снятие вала с автомобиля ВАЗ 2107

Внимание! Прежде, чем разнимать детали передачи относительно друг друга, нужно мелом нанести метки, чтобы не развернуть положение деталей по-другому и не вызвать нарушения центровки!

• Вывешиваем любое ведущее колесо с помощью домкрата;
• Рычаг переключения передач, или «палку» ставим на нейтралку, стопорим «ручник»;
• Снимаем предохранительный кронштейн, отвернув гайки и шайбы;

Теперь освобождаем муфту от фланца коробки передач, вывернув 3 гайки;

Поворачиваем кардан, вытаскиваем все болтики из фланца и муфты, для облегчения работы можно аккуратно выколотить их бородком и молотком.

Теперь можно отсоединить передний конец от фланца КПП;

Теперь выворачиваем гайки задней половины передачи от фланца дифференциала (их 4 шт.);

• Теперь можно разъединить кардан и фланец дифференциала:
• Выворачиваем гайки крепления поперечины и снимаем ее;
• И только теперь снимаем кардан с автомобиля ВАЗ 2107

Все, снятие закончено. Обратная установка проходит точно так же, только нужно следить, чтобы карданная муфта своими вкладышами (2) вошла в пазы фланца КПП (1,3).

Крестовина — карданный вал

Крестовины карданных валов устанавливают так, чтобы масленки были обращены в сторону двойной вилки и навстречу друг другу.
 

Карданная передача автомобиля ЗИЛ-431410.

У крестовин карданных валов в процессе эксплуатации изнашиваются шипы по длине и диаметру. Износ торцов шипов крестовин определяют измерением расстояния между ними. При размере меньше допустимого крестовины бракуют. Износ шипов по диаметру устраняют наплавкой их в углекислом газе с последующим шлифованием до размера по рабочему чертежу.
 

Игольчатые подшипники крестовин карданных валов следует смазывать только высоковязким маслом.
 

Игольчатые подшипники крестовин карданных валов, снабженных пресс-масленками, разрешается смазывать только жидкими трансмиссионными маслами.
 

Игольчатые подшипники крестовин карданных валов следует смазывать только высоковязким маслом.
 

Штамповку поковок крестовин карданных валов, корпусов газосварочной аппаратуры и других подобных поковок проводят в блоках штампов с разъемными матрицами, которые в процессе штамповки раскрываются по плоскости разъема на 0 2 — 0 5 мм.
 

После установки стопорных колец крестовина карданного вала рулевого управления должна свободно проворачиваться во втулках от усилия руки без ощутимого осевого люфта.
 

Сущность процесса термической обработки крестовин карданного вала, изготовляемых из стали 58 но ГОСТ 1050 — 74 или стали 45 и 50 с ограничением содержания углерода ( селект) и регламентацией по величине зерна, заключается в их сквозном индукционном нагреве с частотой 2400 Гц до 830 — 840 С и двукратном дозированном охлаждении при регламентированной паузе между первым и вторым охлаждениями. Теплота, сосредоточенная в объеме детали, обеспечивает после первого охлаждения более высокий отпуск галтелей шипов.
 

При этом зев динамометрического ключа прибора накладывают на крестовину карданного вала, указатель закрепляют зажимом на шейке отражателя ведущего вала главной передачи, а шкалу на фланце заднего моста.
 

Этим же институтом созданы автоматы для сборки штанги толкателя и крестовин карданного вала. Первый автомат осуществляет установку деревянной вставки в металлическую трубку и запрессо вывает с обоих концов наконечники. Производительность установки 500 узлов в час, что в 5 раз больше, чем собирает сборщик вручную. Во втором автомате обоймы сальников и пробковые сальники устанавливаются на четыре пальца крестовины.
 

Игольчатые подшипники находят широкое применение в узлах с колебательным движением — крестовины карданных валов ( рис. 6), опоры кулис, поршневые головки шатунов и пр.
 

Для смазывания тяжело нагруженных подшипников качения и скольжения, тросов, крестовин карданных валов, пальцев гусеничных траков и других узлов трения, работающих в условиях высокой влажности и запыленности. Применяются в автомобилях, экскаваторах, бульдозерах, тракторах, вибрационных машинах, подъемном оборудовании.
 

При работе карданной передачи могут возникнуть следующие неисправности: износ подшипников, крестовины карданного вала и шлицевого соединения, изгиб или скручивание карданного вала. Признаком неисправности карданной передачи являются неплавность ( рывки) при трогании автомобиля с места или при переключении передач и повышенный шум при работе карданной передачи. Износ подшипников и крестовин происходит главным образом из-за повреждения сальников комплексного уплотнения и определяется по увеличенному люфту в шарнире. Изношенную крестовину вместе с подшипниками необходимо заменить. Повышенный шум при работе карданной передачи свидетельствует об износе шлицевого соединения. Изношенные детали необходимо заменить. Биение карданного вала при вращении свидетельствует о том, что вал погнут. Погнутый вал необходимо выправить.
 

Схема пласти.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

• одна или несколько секций из тонкостенной полой трубы;
• шлицевое раздвижное соединение;
• вилка;
• крестовина;
• подвесной подшипник;
• элементы крепления;
• задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

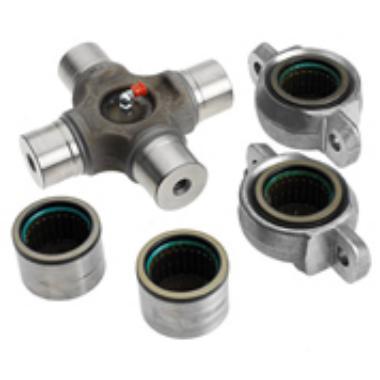

Устройство крестовины

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

Виды карданных валов

Карданные валы бывают следующих типов:

• с шарниром равных угловых скоростей (ШРУС);
• с шарниром неравных угловых скоростей (классическая конструкция);
• с полукарданными упругими шарнирами;
• с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

Шрусовый кардан

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

• шариков;
• двух колец (наружного и внутреннего) с канавками для шариков;
• сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами
