Как снять и поменять щетки стеклоочистителя?

Замена щёток бескаркасных дворников

Если для замены классических каркасных стеклоочистителей можно обойтись вообще без какого-либо инструмента, то с бескаркасными изделиями дело обстоит несколько иначе. Хотя конструктивно такой дворник также состоит из трёх элементов (рычага, прижимной пластины и резиновой ленты), он устроен намного сложнее. Но это не значит, что для замены каркасных дворников нужно обязательно ехать на СТО – при должном старании монтажно-демонтажные работы можно выполнить и самостоятельно, что позволит вам сэкономить ощутимую сумму денег.

Лучше всего осуществлять замену в оборудованном гараже. Из инструментов потребуется лишь несколько отвёрток и ёмкость с водой для промывки деталей стеклоочистителя. Понятно, что при минусовых температурах производить такой ремонт следует в отапливаемом помещении.

Перед заменой резинки на бескаркасных дворниках необходимо помыть лобовое стекло и тщательно прочистить крепления дворников, на которых может скопиться немало грязи. Для этого и пригодится тёплая вода, желательно – с добавлением любого моющего средства. Подойдёт даже жидкое мыло. Иногда таким способом прочистить крепления дворников не удаётся, в этом случае можно попробовать использовать баллончики, заполненные сжатым воздухом (их применяют для продувки ноутбуков и настольных ПК).

Теперь можно приступать к демонтажу изношенных щёток. Делается это в следующем порядке:

отвинчиваем шпильки, с помощью которых корпус стеклоочистителя крепится к автомобилю;
аккуратно, с небольшим усилием вынимаем корпус дворников;
вынимаем заглушки из резины, защищающие болты;
отвинчиваем их, проявляя при этом максимум осторожности – болты с одной стороны удерживают дворники, а с другой – приводные моторы. Любое неосторожное движение может привести к неработоспособности стеклоочистителей;
отвинчивая болты, не забываем и об уплотнительных шайбах – их легко потерять, а без них обеспечить требуемую герметичность соединения не удастся;
устанавливаем новые дворники

Если вы хотите установить изделия с подогревом, задача несколько усложняется. Вам дополнительно потребуется обеспечить питание системы подогрев, то есть провести электропроводку в моторный отсек, но таким образом, чтобы не допустить их соприкосновения с другими узлами автомобиля;
если вам удалось запустить проводку в подкапотное пространство, крепить провода следует к контактам системы обогрева стёкол. Обычно место подключения защищено специальных резиновым колпачком, который нужно сдвинуть, а после подсоединения проводом – одеть на место;
одеваем новую резиновую ленту на основание дворника;
основание, в свою очередь, одеваем на четырехгранный штырь;
устанавливаем уплотнительную шайбу и аккуратно завинчиваем крепёжный болт;
аналогичную операцию в том же порядке производим с другим дворником.

Осталось проверить, правильно ли мы всё сделали, для чего просто включаем дворники.

Многие водители даже не догадываются, что описанный алгоритм применим далеко не всегда. Если проблема кроется только в изношенных резниках, вовсе не обязательно менять всю щётку. На бескаркасных дворниках вполне можно поменять только резиновую полоску, что позволит вам немножко сэкономить. Делается это так:

• снимаем с помощью отвёртки фиксирующий колпачок;
• тянем резиновую ленту к себе – она должна легко сняться;
• устанавливаем заранее приобретённую новую резинку такого же размера;
• устанавливаем не место фиксатор-заглушку.

То есть резинка бескаркасных дворников является расходником, который можно менять неограниченное количество раз.

Если вы попытались произвести демонтаж старых щёток, но у вас ничего не получилось – лучше оставить эту затею, поскольку вы можете просто сломать механизм, что выльется вам в кругленькую сумму. В этом случае лучше попросить сделать эту работу профессионалу. Разумеется, под вашим наблюдением – получив нужный опыт, вы сможете в будущем выполнять эту процедуру самостоятельно.

Как снимать дворники разных креплений?

Снять самостоятельно с автомобиля дворники – не значит следовать одной и той же инструкции. Прошли те времена, когда устройство данного аксессуара предусматривало единственный вариант комплектации. Сегодня появились модели с пятью типами креплений: «крючок», «боковой штырек», «боковой зажим», «кнопка» и «байонет». Вам понадобятся: сборная отвёртка с разными наконечниками, плоскогубцы, тряпка, стеклоомыватель. Специальный съёмник или иной дорогостоящий инструмент здесь не нужен.

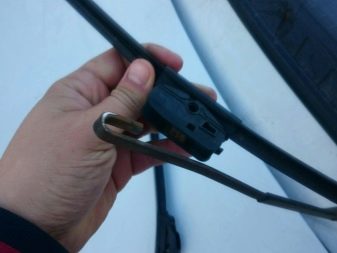

«Крючок»

Обычное крепление со стандартными габаритами («крючок») вставляется в паз. Дворник закрепляют на крючке. Чтобы заменить дворники типа «крючок» сзади на автомобиле, выполните следующие шаги.

1. Поставьте рычаг (основу дворника) и щётку вертикально по отношению к нижней и верхней стороне стекла.
2. Полностью отогните защёлку-фиксатор в виде колодки, чтобы освободить крючкообразный штырь основы. Она имеет защёлки пазно-шипового типа: их нужно освободить. Она же служит своеобразным переходником, соединяющим щётку с основной частью дворника.
3. Сместите щётку по направлению к шарнирной оси, на двигателе которой поворачивается дворник. Высвободите крючок.

Установите другую щётку, задвиньте на место крючок на ней, защёлкните удерживающую колодку.

«Кнопка»

Кнопочный дворник у основания обездвиживают (по оси) при помощи кнопки. Чтобы снять дворник такого типа, отогните замковые крючки по бокам и нажмите на кнопку-фиксатор. Щётка отделится от основы. Чтобы установить новый дворник, проделайте то же самое в обратном порядке.

«Боковой штырёк»

Простота и прочность штыревого крепления позволяют закрепить дворник, используя небольшой выступ. Дворник закрепляется усикообразным зажимом на штыре. Чтобы снять его, отогните зажим и снимите щётку с бокового штыря. Сам зажим выполнен из пластика, устойчивого к перегибам, либо сделан в виде стального усика, выдерживающего до 20-30 отгибаний. Вы успеете сменить на каждом из дворников аналогичное количество щёток. Если замена не требуется, не снимайте щётку, а очистите (вымойте) её на весу, подперев подпружиненную основу палкой, замотанной в тряпку.

«Боковой зажим»

Боковой зажим снимается ещё проще, чем боковой штырь. Отогните боковые «лепестки», при этом из пазов должны выйти замковые шипы. Затем потяните щётку: она снимется с центрального удерживающего зацепа, отверстие в котором также «сидит» на круглом шипе. Щётка снята, можно установить другую, аналогичную.

«Байонет»

Конструкция типа «байонет» малогабаритна, при имеющихся двух отверстиях она нашла применение на грузовиках. Крепится она при помощи винтов или болтов. Второе название крепления – «штыковой замок». Чтобы снять с основы щётку дворника, отверните болт, служащий осью поворота подвижной части (щётки) дворника.

Нюансы выбора аксессуара

Все щетки можно условно разделить на две группы. В одну войдут универсальные модели, а во вторую – специальные. Что касается универсальных, то эту категорию представляют каркасные, бескаркасные и гибридные модели. Выбор подходящей конструкции делается на основе индивидуальных эксплуатационных предпочтений и требований. Сложнее дело обстоит с выбором из второй группы, поскольку ее представляют едва ли не штучные щетки стеклоочистителя. Подбор по автомобилю в этом случае особенно важен, поскольку конструкции таких аксессуаров разрабатываются едва ли не для конкретных моделей. Как уже говорилось, для «Ауди» выпускаются малогабаритные зажимные версии, отличающиеся качественной очисткой. Для моделей «Тойота» обычно приобретают бескаркасные модификации, но с особой системой фиксации. Такую продукцию можно найти в линейках компаний BOSCH, CHAMPION, DENSO, ALCA и т. д.

Установка дворников Trico Neoform

Установка щеток Neoform с креплением крючок не так проста, как у многих других серий дворников. Зато и снять их хулиганам намного сложнее в большинстве случаев. Смотрите схему и видео и все станет понятным и доступным. Ничего сложного. Крепление «обычный крючок» (small hook)

Крепление «боковой штырек» (side lock)

Крепление «кнопка» (push button)

Щётки стеклоочистителя изготавливаются из резины, поэтому их износ – вопрос времени. Замена резинок на дворниках должна выполняться регулярно, ведь они удаляют с ветрового стекла автомобиля грязь, снег и капли воды. Как снять щетки стеклоочистителя самостоятельно и заменить их – читайте далее.

На сайте Avtopub регулярно публикуются статьи для новичков, благодаря которым они могут сэкономить денежные средства, выполняя различные процедуры, связанные с ремонтом и обслуживанием авто, своими силами. Одной из таких процедур является также замена дворников. Приведенные далее советы подходят в большинстве случаев.

Для того чтобы понять, нужно ли менять щётки стеклоочистителя, необходимо осмотреть их на предмет наличия повреждений. В результате старения резины они теряют свою пластичность и не могут хорошо выполнять свои задачи. Если работа дворников на вашем автомобиле приводит к появлению разводов на ветровом стекле, советуем подумать о покупке новых щёток и их дальнейшей замене.

Необходимо понимать, что замена дворников подразумевает замену только небольшой составляющей стеклоочистителя. Автомобильные дворники изготовлены из трех главных элементов:

• нижний рычаг, который начинается от основания лобового стекла;
• держатель из металла, который соединен с нижним рычагом;
• щётка, изготовленная из резины.

Именно щётка обеспечивает протирает лобовое стекло. Этот элемент относится к расходникам, поэтому его замена выполняется достаточно часто.

Кстати, вы можете заменить резинки дворников, а не всю щётку. Подробнее об этом читайте в нашей статье для тех, кто не хочет переплачивать –

Перед тем как снять щетки стеклоочистителя необходимо заранее купить подходящие элементы для замены. Сделать это несложно – надо лишь измерить габариты установленных ранее щёток, воспользовавшись рулеткой. Ещё один вариант – снять дворники и прийти с ними в автомагазин.

Как правило, стоимость щёток стеклоочистителя составляет в пределах 200-700 рублей. Иногда они могут стоить больше, но это актуально для оригинальной продукции.

Как поменять щётки

Начнем с самого простого аспекта. Этим навыком должен владеть каждый автомобилист вне зависимости от стажа, пола и ремонтных компетенций. Своевременная замена чистящих элементов повысит безопасность вождения улучшит обзорность.

Как понять, что пришла пора замены щёток:

• после рабочего цикла на стекле остаются разводы и лёгкая морось;
• на латексной поверхности имеются повреждения или накапливается жирный налёт.

Изучите алгоритм ниже, чтобы узнать, как снять щётки стеклоочистителя и заменить их на новые. Верная последовательность действий.

1. Найдите место, в котором щетка стыкуется с рычагом стеклоочистителя.
2. Там обнаружите пластиковый фиксатор, удерживающий лезвия.
3. Отведите пластиковый фиксатор в сторону и тогда лезвие можно беспрепятственно вытащить.
4. Возьмите новую щётку и зафиксируйте её в держателе. При правильном закреплении должен последовать щелчок.

То же самое можно проделать и на заднем стекле, если автомобиль оснащён задним стеклоочистителем.

Как улучшить прижим?

Неважно, где установлены дворники – на переднем или заднем стекле, – их конструкция, в принципе, одинакова. В обоих случаях прижим обеспечивает внутренняя пружина, подтягивающая поводок по направлению к его оси, изнутри

Её длина в нормальном, ненатянутом состоянии достигает нескольких сантиметров. Чтобы её снять, сделайте следующее.

• Демонтируйте сам поводок. Без его снятия отцепить пружину с дворника крайне затруднительно.
• Разогните снятый дворник. Засуньте в него монеты.
• Согните дворник обратно и снимите с него пружину, здесь монеты выступают в качестве упора.
• Возьмите два инструмента – в обоих случаях это могут быть пассатижи. Пружина достаточно жёсткая, вроде тех, что применяются в раскладушках. Подогнуть её можно, используя также домкрат или тиски.
• Не переусердствуйте – излишне растянутая пружина не прижмёт дворник к стеклу. В процессе работы он пропускает стойкие загрязнения, размазывая грязь по стеклу, а не стирая её, от этого остаются разводы, которые ухудшат видимость.
• Растянув пружину, натяните её на прежнее место.
• Для установки поводка на место повторите предыдущие действия в обратном порядке.

Как поменять задние

На хэтчбеках и универсалах устанавливаются ещё и задние дворники, поскольку заднее стекло в таких автомобилях довольно большое и сильно пачкается, а хороший обзор через него тоже важен.

Конструкция креплений задних стеклоочистителей сильно отличается от таковой у передних. Здесь универсального совета дать нельзя, так как на всех машинах задние дворники закреплены по-разному. Рассмотрим в качестве примера «Калину» в кузове универсал.

Последовательность действий в этом случае следующая:

Необходимо поднять защитный металлический колпачок дворника, под которым находится гайка крепления.
Берём ключ на 10 и откручиваем гайку

Обратите внимание, что под ней есть маленькая шайба, чтобы не уронили её. Слегка поворачивая дворник, тянем его на себя и он без особого труда снимается

Теперь надо снять саму щётку.
На снятом дворнике необходимо потянуть за щётку, и в это же время отвёрткой немного разжать фиксатор, который удерживает её на рычаге. Щётка снимется. Поменять можно также, как описано выше.

При покупке новых дворников важно не ошибиться с размерами и совместимостью креплений. Отметим, что самостоятельная установка бескаркасных щёток на автомобиль с каркасными требует наличия специального адаптера

Нужно обращать внимание на форму изгиба щётки, так как она влияет на эффективность очищения ветрового стекла. Желательно перед использованием обработать новые щётки мыльным раствором

Шаги

Метод 1 из 3:

Часть первая: Подготовьтесь к смене дворников

1. 1

   Знайте, какая часть дворников потребует замены. Стеклоочистители для лобового стекла состоят из трех основных частей: нижнего рычага дворника, который вытягивается из нижней части ветрового стекла, металлического лезвия, прикрепленного к рычагу и резиновой щетки, которая и вытирает лобовое стекло. Когда дворники уже плохо очищают лобовое стекло, вам всего лишь необходимо заменить резиновую часть, которая износилась из-за воды и суровой погоды.

2. 2

   Купите сменные лезвия. При помощи рулетки или мерной ленты измерьте старые лезвия, чтобы узнать каких размеров должны быть новые. Запишите точные размеры, а затем сходите в магазин автозапчастей и купите резиновые лезвия тех же размеров.

   • Не думайте, что левый и правый дворник обязательно должны быть одинаковых размеров. Один из дворников зачастую на пару сантиметров короче.
   • Дворники обычно стоят около 500 рублей за штуку. Вы сэкономите, если установите их самостоятельно.

Метод 2 из 3:

Вторая часть: Установите новые дворники

1. 1

   Поднимите металлический рычаг с ветрового стекла. Он должен держаться ровно, перпендикулярно к лобовому стеклу. Будьте аккуратны с установкой. Рычаг дворника закреплен на пружине и может резко упасть, и разбить лобовое стекло.

2. 2

   Отцепите старую щетку стеклоочистителя. Посмотрите на соединение, где резиновая щетка соединяется с металлической ручкой. Там должен быть небольшой пластиковый зажим, благодаря которому крепится щетка. Нажмите на зажим и отцепите старую щетку от ручки.

   • В некоторых щетках вместо крючка в качестве крепления используется защелка.
   • Убедитесь, что во время всего процесса замены дворника, рычаг находится подальше от лобового стекла.
   • Возможно, вы захотите защитить лобовое стекло, накрыв его полотенцем, на случай если металлический рычаг вдруг упадет на стекло, когда вы будете менять дворник.

3. 3

   Вставьте новый стеклоочиститель. Вставьте новую щетку стеклоочистителя в тот же конец рычага, откуда вы сняли старую. Аккуратно вставьте новую щетку в зажим, пока не услышите щелчок. Верните стеклоочиститель назад на лобовое стекло.

4. 4

   Повторите то же самое со вторым дворником. Замена другого дворника происходит точно так же. Не забудьте ставить для каждой стороны дворники верных размеров.

Метод 3 из 3:

Часть третья: Знайте, когда необходимо поменять стеклоочистители

1

Осмотрите стеклоочистители на наличие трещин. Со временем старые дворники становятся жесткими и покрываются трещинами, особенно это происходит в жарких, сухих климатах

Если щетки потеряли свою эластичность, вероятно, пришло время их заменить.

2

Обратите на них внимание при следующем дожде. Если дворники оставляют на лобовом стекле разводы, из-за которых видимость не намного лучше, чем в дождь, значит, резиновая щека потеряла свою хватку.

Как подобрать правильные щётки

1. Определитесь с конструкцией

Существует три конструкции дворников: каркасные, бескаркасные и гибридные. Чтобы выбрать подходящие, нужно понимать преимущества и недостатки каждой из них. Дальше стоит отталкиваться от ваших требований и, конечно же, кошелька.

Каркасные дворники

amazon.com

Слабым местом каркасных щёток являются шарниры. Со временем они расшатываются или, наоборот, подклинивают из-за скопившейся грязи и хуже справляются со своими обязанностями. Зимой ситуация значительно усугубляется попадающими в шарниры снегом и льдом, которые сводят эффективность работы стеклоочистителя на нет.

Бескаркасные дворники

amazon.com

Более современный вариант щёток. Несмотря на название, всё же имеют каркас, но упрощённый до минимума. Подвижная система коромысел здесь заменена на упругую металлическую пластину, к которой крепится резиновая лента.

В отличие от каркасных щёток, бескаркасные не универсальны. Они изготавливаются под заданный изгиб стекла и подходят к определённым авто. Прекрасно справляются с очисткой прямых стёкол, но на закруглённых могут плохо прилегать по краям. Также из-за большой парусности бескаркасные щётки приподнимаются над стеклом при движении на высокой скорости.

Гибридные дворники

amazon.com

Самая продвинутая конструкция, объединяющая в себе преимущества двух предыдущих вариантов. По сути, это щётки с классическим каркасом на базе миниатюрных подвижных коромысел, которые защищены от внешнего воздействия с помощью кожуха-антикрыла. Гибридные щётки чётко повторяют кривизну стекла, и при этом они не подвержены загрязнению и замерзанию шарниров.

Главный и единственный недостаток такой конструкции — это высокая цена щёток. По сравнению с бескаркасными, они дороже в два раза, а по сравнению с обычными каркасными — в три и более.

2. Измерьте длину

Следующим по важности параметром щёток после конструкции является их длина. Она должна соответствовать рекомендациям производителя авто

Слишком короткая щётка уменьшит площадь очистки стекла, что, в свою очередь, ухудшит обзор. Длинная же будет слабее прижиматься к стеклу и не сможет полностью снять с него плёнку воды за один проход. Это тоже снизит обзорность.

Чтобы не ошибиться с размером, измерьте длину установленных щёток с помощью рулетки либо снимите одну из них и используйте как образец при покупке. Размер щёток обычно указывается в миллиметрах и дюймах. С миллиметрами всё понятно, а для перевода в дюймы нужно разделить длину в сантиметрах на 2,54. Например, 55 см / 2,54 = 22 дюйма.

В принципе, можно купить щётки немного большей длины, чем штатные, но здесь важно не переборщить. Лучше примерить их на месте, иначе после установки получиться так, что дворники будут цепляться друг за друга или задевать кузов

3. Уточните тип крепления

heynershop.co.uk

И последний критерий в выборе щёток — это тип защёлки, с помощью которой они крепятся к поводкам дворников. Самым распространённым вариантом является обыкновенный крючок. Из-за отсутствия стандартизации на разных авто используются разные защёлки, поэтому, кроме крючка, в ходу ещё около десятка других креплений.

heynershop.co.uk

Хорошая новость в том, что производители дворников почти всегда кладут в комплект несколько адаптеров, позволяющих установить щётки на поводки с различными типами креплений. При покупке убедитесь, есть ли соответствующий переходник у выбранных щёток, поскольку некоторые из них рассчитаны на определённую модель и не комплектуются дополнительными адаптерами.

Владельцам универсалов, хетчбэков и других авто со стеклоочистителем на заднем стекле нужно отдельно проверять тип крепления щёток заднего дворника. Нередко он отличается от защёлок, которые используются на ветровом стекле.

Как правильно и быстро поменять дворники своими руками?

Замена щеток стеклоочистителя — это такой вопрос, который рано или поздно возникнет перед каждым водителем. О том, как снять щетки стеклоочистителя, как их заменить и предупредить поломку – ниже в статье.

Все знают, что такое «дворники», — это специальное приспособление в виде рычага и щетки, для очистки ветрового, а иногда и заднего стекла. Они могут быть каркасными и бескаркасными. В первом варианте это подвижные детали, которые удерживают на ветровом окне чистящую поверхность.

Механизм для очистки стекла

К сожалению, этот вид довольно нежен, потому что беззащитен перед снегом и дождем, который в итоге превращается в лед и повреждает каркасную поверхность. К тому же деталь для очистки неплотно прилегает к поверхности, а потому недостаточно хорошо очищает.

Второй вариант удобнее, потому что вместо «коромысла» бескаркасные имеют пружину, которая оказывает давление и прижимает деталь к ветровому стеклу. Так как они изготавливаются из резины, они быстро изнашиваются. Поэтому время – это одна из причин того, почему возникает необходимость в демонтаже. Признаком выхода из строя являются разводы на ветровом или заднем окне. Это значит, что дворники не выполняют свои функции.

Конечно, демонтаж самих очищающих приспособлений — это лишь крохотная часть работы. Ведь стеклоочистители — это большой механизм, состоящий из разных деталей. Но они, конечно, поддаются демонтажу довольно часто, потому что это расходный материал. О том, как поменять щетки стеклоочистителя, можно узнать ниже.

Фотогалерея «Пошаговая инструкция по замене»

На фото ниже продемонстрирована поэтапная схема действий для замены деталей для стеклоочистителя.

1. Деталь для установки 2. Снятие заглушки 3. Процесс стягивания конструкции вниз

Инструкция по снятию и замене дворников

Заменить израсходованный материал очень легко, и сделать это можно своими руками

Единственное, что важно сделать – это купить новую деталь, по размеру старой. Ведь зачастую дворники по длине отличаются друг от друга и это тоже важно учитывать

Демонтаж происходит поэтапно:

Рычаг ставится вертикально и отстраняется от лобового стекла
Его важно осторожно удерживать, чтобы не травмировать. Если он выскочит, может повредить стекло.
Теперь необходимо открыть заглушку держателя и потянуть щетку вниз, при этом крепко удерживая держатель.
После этого нужно взять заранее припасенную деталь, надеть ее на спицу и закрыть заглушку
Теперь потянуть ее вниз, выравнивая

Таким образом, операция завершена и можно приступить к другому очистителю окна. Он снимается точно также (автор видео — TheBrandConnect).

Особенности замены задних дворников

Есть некоторые модели машин, на которые также не будет лишним установить задние очистители стекол. Схема монтажа на задних окнах достаточного отличается от установки очистителя стекол на передние окна. В случае с установкой задних дворников нельзя сказать, как поменять дворники, потому что все машины разные и подход к ним индивидуален. В качестве примера можно взять обычный универсал Лада Калина.

На дворнике находится гайка крепления, а над ней защитный элемент

Этот металлический колпачок необходимо поднять вверх.
Затем взять ключ на 10 и осторожно, чтобы не выронить шайбу под ней, открутить гайку. Теперь немного повернуть прибор и осторожно потянуть на себя

Он соскочит без проблем. После этого можно снимать механизм для очистки окон.
Теперь на демонтированном устройстве нужно потянуть за деталь и отверткой ослабить фиксатор, который удерживает деталь на рычаге. Заменить ее можно точно так же как заменяются передние стеклоочистители
При покупке щеток нужно обращать внимание на изгиб щетки, ведь даже он влияет на качество очистки.

Разновидности конструкции

Заключение

Делая вывод из всего вышесказанного, можно отметить легкость замены как на передних окнах, так и на задних. Различие лишь в том, что задние стекла индивидуальны и к ним нужен свой подход. Разобраться в этой ситуации не будет сложно, если ориентироваться на освещенные выше советы по снятию и замене.

Последнее, что нужно сказать: за механизмами нужно тщательно ухаживать, чтобы обеспечить им «долгую жизнь». Очень уязвимыми на дворниках являются шарниры. Их нужно периодически очищать от пыли и всяческих загрязнений и смазывать, чтобы прибор хорошо снимал со стекла грязь. Тогда проблема как заменить щетки стеклоочистителя отпадет сама собой.

Механизм для очистки окон

«Замена заднего очистителя окна Toyota Rav4»

Благодаря этому видео от автора Aleksandr Belyaev можно узнать, как проводится замена щетки заднего стеклоочистителя.
