Замена монтажного блока на ваз 2114 своими руками

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4. «К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» – отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

У ВАЗ 2114 предусмотрены два блока

Электрическая схема предохранителей ВАЗ 2114 предусматривает разделение на два монтажных блока:

Основной комплект приборов вмонтирован под капотом с левой стороны (если смотреть с позиции водителя). Крышка из пластика держится на фиксаторах, при помощи которых легко отщёлкивается и ее после этого можно снять. Внутренняя сторона этой крышки оборудована схемой расположения, где указаны величины номинальной силы тока для каждого элемента. Подробная электрическая схема монтажного блока с порядком подведения контактов к штекерам изображена в руководстве по эксплуатации Лада 2114.

Не допускается вставка предохранителя, ампераж которого превышает допустимые значения в схеме. Это ставит под угрозу электрооборудование. В правом верхнем углу монтажного блока предусмотрен пинцет. Конструкцией данного блока предусмотрено семнадцать рабочих предохранителей (которые схематично названы F1-F16) и четыре резервных защитных элемента (F17-F20): серый (2 А), розовый (4 А), жёлтый (20 А); зелёный (30 А).

Второй монтажный блок ВАЗ 2114 располагается в салоне под бардачком, справа от центральной приборной консоли. Добраться до него можно, отодвинув назад до упора пассажирское кресло. В состав этого монтажного блока включен защитный элемент для бензонасоса (с номинальным током 15 А). Остальные ЗЭ предназначены для защиты реле вентилятора, датчика скорости (встроенного в КПП), датчика массового расхода воздуха.

Номинальный ампераж элемента — 7,5 А. С такой же номинальной силой тока предусмотрен элемент для блока зажигания и ЭБУ.

Подготовка электрики к зиме

Электрика в ВАЗ 2114 — немощное место и подлежит сезонной проверке

Как правило, подготовка к зимнему вождению ограничивается заменой шин, проверкой аккумулятора и «незамерзайкой». Но максимальные летние температурные нагрузки, повышенная влажность осенью, пыль и загрязненность контактов негативно сказываются и на работоспособности электрики. Чистота — заклад не только здоровья, но и качественной работы электрооборудования автомобиля. Загрязненные или неплотно зафиксированные клеммы нередко становятся причиной невозможности завести автомобиль. Чувствительность электрики автомашины в период перехода на более экстремальные для нее условия эксплуатации — фактор, о каком многие забывают. Понижение температуры и ее перепады негативно сказываются на изоляции проводов, содействуют образованию микротрещин. Постоянная вибрация приводит к ухудшению контактов. Поскольку по отзывам обладателей Лады 2114 электирика — не самое сильное ее место, она, наряду со свечами, шинами и аккумулятором подлежит сезонной проверке.

Расшифровка штекеров монтажного блока предохранителей ВАЗ 2114 модели 2114-3722.010

Обозначение штекерного разъема Номер клеммы Цвет провода Наименование устройства
Ш1 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП выключатель зажигания (кл. 15)
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7 блокировка дверей
8 П выключатель зажигания (кл. 50)
Ш2 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ включатель аварийной сигнализации
6 ГБ дверь левая передняя
7 ОБ включатель задних противотуманных огней
8 34 контрольная лампа дальнего света
9 -/td>
10 04 включатель задних противотуманных огней
11 СЧ контрольная лампа резерва топлива
12 пч контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 кг контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
Ш3 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 гп переключатель указателей поворотов
4 сб контрольная лампа уровня масла
5 ч масса
6 рб контрольная лампа уровня омывающей жидкости
7 ро контрольная лампа износа тормозных накладок
8 включатель фар
9 жз переключатель стеклоочистителя ветрового стекла
10 пг патрон подключения переносной лампы
11 о выключатель зажигания (кл. 15)
12 рч включатель омывателя заднего стекла
13
14 ж контрольная лампа противотуманных фар
15
16 сг указатель давления масла
17
18 р переключатель стеклоочистителя
19 со переключатель стеклоочистителя
20 с переключатель стеклоочистителя
21 об включатель задних противотуманных фар
Ш4 1 зп Вкл. и контрольная лампа обогрева заднего стекла
2 гб переключатель света фар (дальний свет)
3 о стеклоочиститель
4 бч включатель наружного освещения
5 к реостат освещения приборов
6 р аккумулятор
7 чб переключатель очистителя и омывателя ветрового стекла
8 о колодка Ш4 монтажного блока клемма 3
9 сч включатель звуковых сигналов
10 бп включатель стоп-сигналов
11 р аккумулятор
12 сп переключатель света фар (ближний свет)
13 предупредительный свет
14
15
16 рг контрольная лампа уровня тормозной жидкости
17 зб указатель температуры охлаждающей жидкости
18 кб контрольная лампа заряда аккумуляторной батареи
19 жч включатель противотуманных фар
20 рз контрольная лампа уровня охлаждающей жидкости
21 ж тахометр
Ш5 1 3 дальний свет (правый)
2 зч дальний свет (левый)
3 сч ближний свет (левый)
4 п стартер (кл. 50)
5 пб электровентилятора охлаждения радиатора
6 с ближний свет (правый)
Ш6 1
2 3 включатель света заднего хода
3 гч указатель поворота (левый передний)
4
5
6
7
8 жч габаритный огонь (правый передний)
9 бч терморегулятор электровентилятора
10 жч габаритный огонь (левый передний)
11 г указатель поворота (правый передний)
12 о включатель света заднего хода
13 рг датчик уровня тормозной жидкости
Ш7 1
2 жг эл.двигатель фароочистителя
3 б эл.двигатель фароочистителя
4
5 сб датчик уровня масла
6 сч звуковые сигналы
7 с датчик скорости
8 зб датчик температуры охлаждающей жидкости
9 кб генератор (кл. 61)
10 р насос омывателя ветрового стекла
11 бч включатель подкапотной лампы
12 рб датчик уровня омывающей жидкости
13 рч тормозные накладки
14
15 кп тахометр
16 рз датчик уровня охлаждающей жидкости
17 жб реле противотуманных фар
Ш8 1 жл реле противотуманных фар
2 жч противотуманная фара (левая)
3 ж противотуманная фара (правая)
4 гп катушка зажигания
5 р генератор (кл. 30)
6 р генератор (кл. 30)
7
8 рч реле противотуманных фар
Ш9 1 рч эл двигатель очиститель заднего стекла
2 г указатель поворота (правый задний)
3 бг эл двигатель очиститель заднего стекла
4 оч задние противотуманные огни
5 сч дверь задняя
6 пч дверь передняя правая
7 бч плафон освещения салона
8 кг датчик ручного тормоза
9 бч кнопки сигнализации открытых дверей
10 элементы обогрева заднего стекла
11 с фонарь освещения номерного знака
12 гб дверь передняя левая
13 б плафон освещения салона
14 п стоп-сигналы
15 ж габаритный огонь (правый задний)
16 з фонарь заднего хода
17 жч габаритный огонь (левый задний)
18 жч очиститель заднего стекла
19 о элементы обогрева заднего стекла
Ш11 1 ж насос
2 рч клапан омыва заднего стекла
3
4 ж- насос
5 бч подкапотная лампа
6
7
8 кч подкапотная лампа
9 б эл двигатель стеклоочистителя
10 о эл.двигатель стеклоочистителя ветрового окна
11
12 со датчик аварийного давления масла
13
14 р клапан омыва ветрового стекла
15 со эл.двигатель стеклоочистителя
16 с эл двигатель стеклоочистителя
17 жб эл двигатель стеклоочистителя
18
19

ГЕНЕРАТОР

Генератор предназначен для вырабатывания электроэнергии, столь необходимой для стабильной работы электрооборудования автомобиля. Дополнительно он выполняет функцию подзарядки аккумуляторной батареи – с разряженным аккумулятором невозможно будет запустить двигатель. Для модели ВАЗ 2114 номинальным напряжением электрической цепи считается 12 Вольт, но с учетом всех потребителей (освещение, система зажигания, приборы, моторчик печки, мотор стеклоочистителей и т. д.) оно всегда должно быть выше. Поэтому напряжение в электрической схеме может находиться в пределах от 13,2 до 14,7 Вольт. Для поддержания его в нужном значении в цепь генератора устанавливается регулятор. Причем, это устройство присутствует в составе любого авто, а не только на модели 2114.

Для автовладельца важно знать, вырабатывает ли генератор необходимый ток. Проверка работоспособности генератора в первую очередь определяется по индикатору зарядки, находящемуся на панели приборов в салоне машины

Если лампа горит во время работы двигателя, то генераторная цепь неисправна, требуется диагностика и при необходимости ремонт.

Схема предохранителей ВАЗ 2115: разберётся даже ребёнок

О важности такого маленького компонента автомобильной электропроводки как предохранитель сказано немало. И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок

И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания. И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок.

Что делает автолюбитель, если его любимый «железный конь» вдруг перестаёт отзываться на отдельные приказы. Стеклоочистители или электрические стеклоподъёмники вдруг перестали работать.

Вполне может быть, что всё дело в запчасти, стоимость которой сравнима с билетом на городской рейсовый автобус.

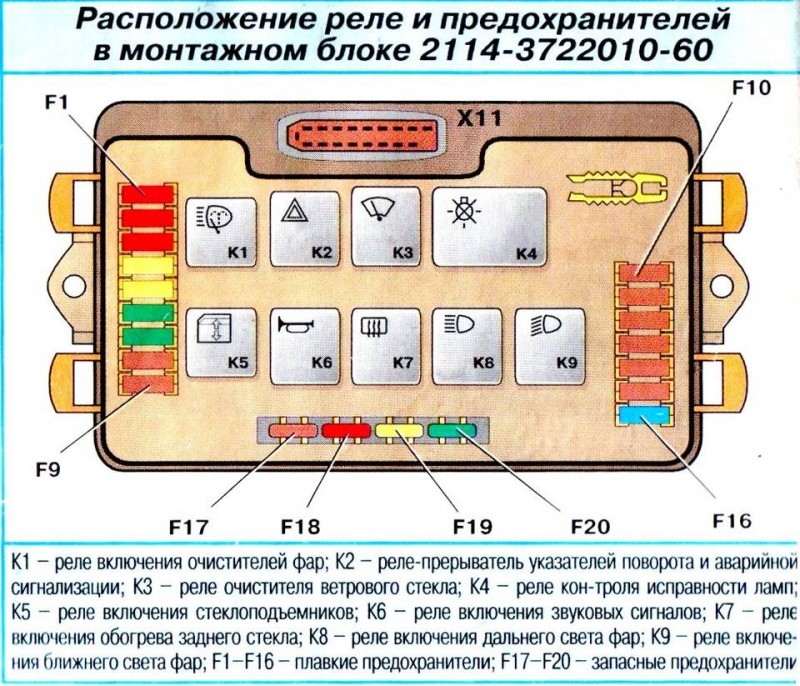

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – Реле стеклоочистителя; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Конечно, заменить предохранители занимает у профессионала всего пару минут. Однако до специалиста ещё нужно доехать. А если не работает зажигание? Заказывать эвакуатор? Расходы, расходы.

А ведь зачастую достаточно проверить работоспособность отвечающих за тот или иной блок предохранителей и потратить те же пять минут на их замену.

И ваш автомобиль снова будет как новенький, и визит на станцию технического обслуживания можно будет отложить до действительно серьёзных поломок.

Блок предохранителей в ВАЗ 2115 прячется под капотом, со стороны водителя. Открыв крышку (она крепится двумя простыми защёлками), вы получаете доступ к самим предохранителям и специальному пинцету, который хранится тут же, в монтажном блоке.

Расшифровать обозначения реле и предохранителей, расположенных в монтажном блоке, очень просто, особенно – если под рукой схема.

Реле обозначаются буквой «К», предохранители – буквой «F», номер позволяет определить зону ответственности данного предохранителя или реле; значение в «А» (амперах) означает предельный для данного предохранителя уровень напряжения.

Так, рядом с предохранителем F2, отвечающим за поворотные указатели и работу аварийной сигнализации, указывается уровень 10А, то есть, именно такую нагрузку способен пережить предохранитель. Превышение напряжения выведет из строя предохранитель, но сохранит в целостности саму систему.

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумулятор; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Салонные предохранители ваз 2114 – расшифровка схем и зоны ответственности

Отдельная панель предохранителей салонного блока предназначена для управления вторичными цепями электрооборудования. Основная задача модуля – разгрузить подкапотную часть и минимизировать вероятность поломок по причине перегруза платы.

В 90% случаев монтажный блок оборудован малым комлектом вставок. Это обусловлено целевым назначением устройства. Фактически здесь установлены такие модули.

Реле

В монтажной панели контрольные реле расположены в последовательности с лева на право:

  1. Управление силовыми жилами топливного насоса. Отсюда осуществляется подача напряжения на магистральную линию.
  2. Главное реле двигателя. Отвечает за питание ЭБУ и параллельных цепей первичной системы управления автомобиля.
  3. Элемент размыкатель силовых жил основного вентилятора системы охлаждения двигателя.

Также здесь присутствует аналогичное количество плавких вставок. Каждый элемент работает в спарке с реле и отвечает за защиту системы от перегрузки:

  • F1 – предохранитель бензонасоса ваз 2114, отвечает за контроль правильности подачи напряжения на магистраль;
  • F2 – предохранитель ВАЗ 2114 инжектор 8 клапанов, отвечающий за контроль напряжения головной цепи автомобиля;
  • F3 – плавкая вставка, идущая на электронный блок управления.

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114 . Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4 . С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.
Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится

Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто

Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.
Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны

Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.
Другая довольно распространенная проблема — это перегоревшая лампочка подсветки
Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.
Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины
При наличии повреждений вам придется заменить данный элемент

Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

  • Для топливного насоса. Номинальный ток -15А;
  • Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
  • Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

  1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
  2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
  3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
  4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
  5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
  6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
  7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
  8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

  • Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
  • Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
  • Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Замена

Прежде чем произвести замену предохранителей, необходимо выключить зажигание и отсоединить АКБ. Это позволит избежать поражения током.

Как снять перегоревший? В самом блоке должны быть специальные щипцы для вытаскивания нерабочего защитного средства (они поставляются производителем вместе с машиной). Новый вставлять лучше также с их помощью

При этом важно проследить, чтобы он соответствовал по номиналу прежнему

В ситуации если подходящего предохранителя не оказалось на хозяйстве, поможет временная перемычка. Для нее сгодится любой медный или алюминиевый провод достаточного сечения. При необходимости его можно скрутить несколько раз.

Если при включении питания предохранитель искрит, то, вероятнее всего, где-то есть кроткое замыкание. Нужно проверить все контакты и провода, идущие от него. Иногда требуется снять блок предохранителей. Для этого нужно в первую очередь отключить от батареи клемму «минус». Далее в салоне отсоединяются разъемы с проводами – сначала снимают верхнюю. Сам блок удерживается на месте гайками, которые необходимо будет открутить торцевым ключом на 10. Затем остается только снять нижние четыре колодки и вытащить весь узел. Не стоит опасаться перепутать их при сборке, так как они просто не встанут в «неродное» гнездо.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
