Как проверить термостат в домашних условиях

Какие бывают автомобильные термостаты?

Сейчас можно найти термостаты нескольких видов. Они различаются между собой по принципу работы и имеют свои особенности. Варианты российского производства стоят дешевле немецких или польских, но именно зарубежные варианты славятся высоким качеством и хорошей износостойкостью. Востребованными остаются универсальные варианты деталей. Их ценят за простоту установки, удобство пользования, невысокую стоимость и достаточную распространённость. Рассмотрим, какие виды приборов существуют.

Одноклапанный

Популярный вид устройства. Его устанавливают до настоящего времени в автомобили зарубежного и отечественного производства. Ведущие фирмы напротив считают, что модель морально устарела и не может обеспечивать качественное охлаждение мощного мотора. Суждение верное, но лишь отчасти. Возможностей одноклапанного терморегулятора не хватит лишь для гоночных автомобилей.

Классическая система успешно работает во многих случаях, но определять конкретную модель и устройство следует в зависимости от оснащения всей охлаждающей системы двигателя.

Одноклапанный автомобильный термостат отличается конструкционной простотой исполнения. Удивительно, но этот параметр является ключевым. Приспособление успешно выполняет возлагаемые на него действия и считается надёжным. Ведущие производители современных авто до сих пор выбирают такую конструкцию для оборудования собственных продуктов.

Двухступенчатый или двухклапанный

Принципиальных отличий в устройстве при сравнении с одноклапанным вариантом не выявлено. Разница лишь в расширении возможностей для обеспечения эффективного процесса охлаждения.

Термостат, как и в классическом исполнении, имеет две тарелки. Одна из них обеспечивает затвор большого круга циркуляции, а вторая малого. Функционирование систем обеспечивается синхронно. Когда один круг закрывается, второй сразу же запускается – в этом и состоит преимущество двухклапанного устройства. Работа – синхронная, запор одного клапана провоцирует открытие другого.

Устройство двухступенчатого термостата отличается. Пересмотреть принципиальное строение физики и автомеханики решили из-за определённого несовершенства предыдущего варианта. Система охлаждения создаёт высокое давление тосола и клапан автомобильный термостата не может его преодолеть.

Изменение конструкции состояло во внедрении двух тарелок (малой и большой). Сначала открывается первая, она призвана уменьшить усилие и снизить давление внутри системы. Открывается плавно, запускает взаимодействие большой по цепи. Из-за этого изначально жидкость не проходит в большой круг.

С электронным управлением

Электронное устройство представлено в форме классического одноклапанного термостата, включающего нагревательное сопротивление. Функция управления последним обеспечивается электронным блоком контроля над функциями движка. Последний способен достигать температуры 95-100 градусов при частичной нагрузке. На максимальной мощности отметки сохраняются в диапазоне 85-95°C.

Термостат Behr Thermot-tronik с электронным управлением

Оснащение такого класса позволит экономить топливо и рационально его использовать за счёт дополнительного охлаждения поглощаемого цилиндрами воздуха. Электронный термостат повышает КПД двигателя.

Корпусный и бескорпусный

Во многих случаях термостат продаётся в автомагазинах без корпуса. В этом случае установить его можно просто вынув старый. Но некоторые производители выпускают автомобильные термостаты уже установленными в корпус, который надо подключить к патрубкам охлаждающей системы автомобиля.

Чаще всего термостаты продаются вместе со специальной резиновой прокладкой, которая выдерживает воздействие охлаждающей жидкости.

Есть отдельный вариант термостатов – бескорпусный. Их устанавливают непосредственно в блок двигателя.

Бескорпусный термостат ГАЗ-3302,2705 дв. ГАЗ-560 «Steir» LUZAR

При нагреве воскового шара он плавится, становится больше в размерах и выталкивает шток (примерно на 2 см). Клапан на штоке поднимается и закрывает патрубок. Чем выше температура антифриза, тем сильнее выталкивается шток. А при остывании мотора менее 70 градусов восковой шар уменьшается и становится твёрдым, а шток с клапаном встаёт на своё место благодаря пружине.

Проверка термостата

Описанные выше проблемы могут появиться в любой момент. Во избежание перегрева двигателя и его повреждения необходимо знать, как проверить термостат прямо на автомобиле и после его демонтажа в домашних условиях.

Важно знать, что после пуска двигателя термостат еще закрыт и ОЖ идет по малому контуру (через рубашку охлаждения и печку). Это позволяет силовому агрегату быстрей набрать нужную температуру

Как только требуемый уровень достигнут, происходит открытие клапана и пропуск ОЖ через основной радиатор.

Понимание данного принципа очень важно в процессе проверки термостата. Поэтому предлагаем вам ознакомиться со схемой

Поэтому предлагаем вам ознакомиться со схемой.

Рассмотрим два варианта диагностики.

Без демонтажа

Проще всего — не снимать узел, а выполнить проверки прямо на автомобиле. Главное условие — холодный двигатель.

Процесс диагностики начинается с пуска силового узла и его прогрева в течение 2-3 минут на ХХ.

Этого времени недостаточно, чтобы мотор прогрелся и ОЖ пошла по большому кругу, поэтому радиатор пока не подключен к общей системе охлаждения.

Дабы проверить, что система работает корректно, прикасайтесь рукой к патрубку, который подходит к верху основного радиатора.

Патрубок должен быть холодным, что сигнализирует о прохождении ОЖ по малому кругу (только через двигатель и печку).

Следовательно, клапан проверяемого устройства находится в закрытом положении (на данном этапе так и должно быть).

Продолжайте наблюдать за работой системы охлаждения двигателя. Как только ОЖ прогревается до 90 градусов Цельсия (можно контролировать по датчику), касайтесь подводящего патрубка. Термостат в этот момент должен быть открыт.

При этом ОЖ направляется по максимальному кругу (с охватом радиатора). В такой ситуации патрубок, который отходит от радиатора, будет хорошо прогрет.

К слову, горячим будет и нижняя трубка системы охлаждения, отходящая от радиатора.

Если описанное выше условие не выполняется, то можно говорить о поломке термостата и неправильном его срабатывании (к примеру, клапан могло заклинить). В такой ситуации нужно его проверить и при необходимости заменить.

Возможен и второй вариант, когда после пуска двигателя подходящая к радиатору трубка прогревается почти сразу.

Одна из причин — заклинивание клапана в открытой позиции и, как следствие, движение ОЖ сразу по большому кругу.

Результат в данном случае очевиден — силовой агрегат будет работать не в штатному режиме из-за невозможности выхода на нормальный температурный режим.

Подобная неисправность не опасна для двигателя, но может привести к росту потребления топлива.

Возможны ситуации, когда клапан «зависает» в срединном положении, то есть не закрывается и не открывается в полной мере. Диагностируется проблема по долгому прогреву силового узла.

Определить неисправность в «полевых» условиях сложнее.

Проверку термостата, в таком случае, можно провести только путем его демонтажа.

Проверка работоспособности термостата со снятием

Если определить поломку без демонтажа не удается, то действуйте следующим образом:

• сливайте антифриз в заблаговременно подготовленную емкость. При этом сначала устанавливайте сосуд, а после выкручивайте пробку для слива. Чтобы ускорить процесс выхода ОЖ откручивайте пробку на расширительном бачке;
• если такой пробки нет, то ставьте емкость под нижнюю часть патрубка радиатора. послабляйте хомут, который удерживает трубку на радиаторе, и демонтируйте сам патрубок. Дождитесь полного слива ОЖ в емкость, после чего приступайте к демонтажу термостата;
• демонтируйте отходящий патрубок;
• берите термостат и отправляйтесь на кухню. Там вам понадобится печка, кастрюля (или любая другая емкость из металла) и вода. Наливайте жидкость и ставьте кастрюлю греться. После кладите узел в воду таким образом, чтобы корпусная часть не прикасалась к стенкам самой емкости;
• устанавливайте специальный термометр в воду и следите за изменением его показаний, а также действиями самого клапана;
• как только нужная температура достигнута, узел должен сработать и открыться. Это возможно, благодаря четкому срабатыванию рабочего вещества устройства (искусственного воска). В случае прогрева воск расширяется и позволяет клапану сработать. Если при нужной температуре он так и не сработал, то можно делать выводы о непригодности всего узла (про температуру срабатывания мы поговорим ниже);
• доставайте термостат из воды и дайте ему охладиться. Если узел ранее сработал, то через время должен закрыться. Снова-таки, если этого не произошло, то его необходимо менять.

Как выбрать и проверить термостат?

Очень часто при замене термостата, автовладельцы сталкиваются с тем, что новая деталь работает еще хуже, чем старая. Как же выбрать термостат и проверить его до установки на автомобиль?

Массовые неисправности новых термостатов происходят из-за откровенного брака запчастей. Некоторые автовладельцы меняют по несколько таких устройств, пока не найдут действительно рабочий. Какие характеристики есть у термостатов?

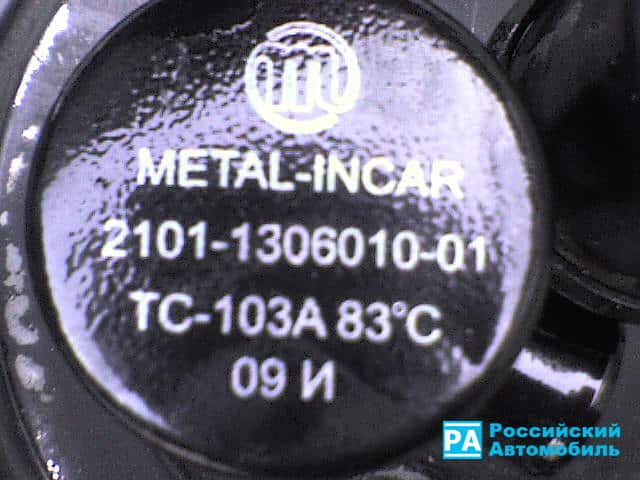

Температура открытия клапана должна быть указана на корпусе термостата

Самый главный параметр термостата – температура открытия клапана. То есть, клапан термостата начнет открываться и пропускать охлаждающую жидкость в главный радиатор, только тогда, когда эта самая жидкость нагреется до указанной температуры. Для различных автомобилей она разная. Более того, для одного и того же двигателя могут существовать термостаты с разной температурой, для более точного подбора в условиях конкретного региона (температуры для, например, Краснодара и Нового Уренгоя нужны разные).

Если термостат с браком, клапан может открыться раньше и тогда двигатель не наберет рабочую температуру в обычных условиях. Откроется клапан при более высокой температуре – двигатель перегреется…

Узнать температуру открытия термостата очень легко. На всех нормальных термостатах она указывается на корпусе. Но, опять же, не всегда эта информация является правдой.

Проверить термостат прямо в магазине нельзя, однако это можно сделать дома. Принцип проверки прост – нужно создать термостату ту температуру, при которой клапан должен начать открываться и проверить, открылся ли он.

Делается это в обычной кастрюле. В нее набирается вода, кладется во внутрь термостат и кастрюля ставится на огонь. Для контроля температуры воды используется водный термометр, который способен выдержать нагрев до 100 градусов (до кипения воды). Разумеется, перед началом «эксперимента», нужно запомнить, в каком положении стоит клапан.

Когда вода в кастрюле нагреется до положенной температуры (до какой именно, нужно узнать из инструкции конкретно к вашему автомобилю), надо вытащить термостат подручными способами и посмотреть, изменилось ли положение клапана. Если да – открытие прошло штатно. Гасим огонь и ждем, когда вода начнет остывать ниже температуры открытия клапана. Если при понижении температуры клапан закрылся, значит, термостат полностью рабочий и его можно устанавливать на автомобиль.

Простой способ проверить исправность термостата на автомобиле без снятия

Термостат — один из ключевых элементов системы охлаждения двигателя в современном автомобиле. Конструктивно он достаточно прост, но довольно часто водители сталкиваются с его неисправностью. И у многих из них возникает вопрос: как самостоятельно оценить работоспособность без снятия? Существует несколько способов, но более подробно мы сегодня остановимся на одном из них, который считается самым простым.

Если не вдаваться в подробности, термостат представляет собой клапан, который распределяет охлаждающую жидкость по малому и большому контурам . Для того, чтобы холодный двигатель прогревался быстрее, антифриз курсирует только через мотор и радиатор печки до достижения определенной температуры. После того, как охлаждающая жидкость будет достаточно нагрета, она начинает поступать в большой контур, куда входит основной радиатор, расположенный за передним бампером автомобиля.

Температура срабатывания термостата зависит от технических особенностей модели. Обычно она составляет 80-90 градусов . При достижении заложенной температуры клапан начинает открываться, в случае последующего роста показателей на термометре угол открытия увеличивается.

Неисправный термостат может повлечь за собой как перегрев двигателя, так и проблемы с его прогревом . Часто клапан «залипает» в определённом положении. Если он закрыт, то антифриз постоянно циркулирует по малому кругу и не остывает под воздействием встречного воздуха. В обратном случае, охлаждающая жидкость всегда «гоняется» по большому контуру, поэтому нагревается очень долго. Так или иначе, перед заменой термостата нужно оценить его работоспособность .

Правильный способ предусматривает снятие термостата и его погружение в воду. Затем в воду кладут термометр и нагревают её. Остаётся лишь контролировать срабатывание клапана на определенной температуре. Но оценить исправность элемента можно и без снятия .

Для начала нам нужно узнать, на какой температуре должен срабатывать термостат. Эту информацию для конкретной модели автомобиля легко найти в Интернете. Даём двигателю полностью остыть, желательно проводить испытания после ночной стоянки . Запускаем двигатель и держимся на верхний патрубок, идущий к основному радиатору охлаждения двигателя. Сразу после того, как почувствовалось тепло, отправляемся к приборной панели и смотрим на показания. Если термостат сработал раньше положенного, то клапан не закрывается, если позже или антифриз вовсе не поступает в основной радиатор, то клапан не открывается.

Если на автомобиле нет термометра на приборной панели, можно воспользоваться простейшим диагностическим прибором ELM327 .

Источник

Где находится терморегулятор в холодильнике?

Найти его несложно. Он всегда напрямую связан с кнопкой или ручкой регулятора температуры, находится в непосредственной близости от приспособления для выставления режима. Точное расположение зависит от модели и года выпуска холодильника.

Возможные варианты размещения и способы получения доступа к механизму:

• Внутренняя часть морозильной камеры. Решение актуально для отечественных и некоторых иностранных холодильников, конструкцию которых сегодня можно охарактеризовать словом «устаревшая». Чтобы увидеть корпус температурного реле в этих моделях, достаточно открыть морозильник. На одной из панелей будет располагаться прямоугольная пластиковая коробочка. Внутри неё и находится искомый объект. Для получения доступа к нему снимают ручку терморегулятора и откручивают защитный короб. Последний иногда демонтируется достаточно легко, инструменты могут и не понадобиться. Потребуется лишь нажатие на защёлки.
• Наружная часть. В современных холодильных агрегатах реле размещено за пределами холодильной камеры, а именно в верхней части холодильника, над колёсиком. Для доступа к устройству понадобится крестообразная отвёртка. При помощи её откручивают саморезы, на которые крепится планка с сигнальной лампой. Но перед использованием инструмента, как и в предыдущем случае, нужно будет вытащить кнопку регулятора температурного режима.

Как проверить термостат автомобиля

Можно выделить два основных способа проверки термостата автомобиля. Один из них проходит без снятия детали, но требует наличия пирометра, а второй более простой, но элемент потребуется на время проверки снять с двигателя.

Проверка термостата не снимая с двигателя

Как известно, корпус термостата соединяется с верхним шлангом радиатора, который включен в большой круг циркуляции охлаждающей жидкости. Соответственно, при рабочем термостате после пуска мотора верхний шланг радиатора должен оставаться холодным (слегка теплым) некоторое время, до того момента как по нему будет пущен антифриз.

Чтобы проверить термостат не снимая с двигателя, обзаведитесь пирометром (прибор для измерения температуры). Можно встретить мнение, что проверку следует производить и без прибора, замеряя температуру руками, но это довольно опасно, учитывая большое количество подвижных деталей при работе двигателя.

Направьте пирометр на верхний шланг радиатора и запустите мотор (холодный пуск). На протяжении двух-трех минус наблюдайте за показателями прибора. Далее сделайте вывод об исправности термостата по следующим правилам:

• Шланг на протяжении двух-трех минут был холодным (или его температура слегка поднималась), а после быстро нагрелся. Это свидетельствует о том, что термостат исправен, и он переключил циркуляцию охлаждающей жидкости с малого круга на большой после достаточного прогрева мотора;
• Шланг изначально медленно прогревался. В таком случае можно говорить, что термостат заклинил в открытом положении, и антифриз не циркулирует по малому кругу;
• Шланг не начал быстро прогреваться спустя две-три минуты. То есть, термостат неисправен, и он не переключает циркуляцию охлаждающей жидкости с малого круга на большой.

Важно: В процессе проверки термостата следите за температурой двигателя на панели приборов. Если термостат заклинил и не переключит охлаждающую жидкость на большой круг, двигатель начнет перегреваться, что может привести к выходу из строя дорогостоящих деталей

Проверка термостата в кастрюле

Широко распространенный и хорошо известный способ самостоятельной проверки термостата, это с использованием кастрюли. Как несложно догадаться, перед диагностикой потребуется снять термостат с двигателя машины и принести его домой. После этого проделайте следующее:

1. Возьмите кастрюли и наполните ее водой;
2. Осмотрите корпус термостата и ознакомьтесь на нем с технической информацией, в которой указывается, на какой температуре он должен переключиться;
3. Подвесьте в кастрюле термостат таким образом, чтобы он был погружен в воду, но при этом не касался стенок и днища емкости, то есть соприкасался только с водой;
4. Начните подогревать воду и положите в нее обычный термометр для замера температуры жидкости;
5. Когда вода подойдет к значению переключения термостата из закрытого состояния в открытое, убедитесь, что это происходит. Также сравните показатель термометра, зафиксировав температуру, на которой открывается клапан переключения круга циркуляции охлаждающей жидкости, с идеальными значениями, указанными на корпусе устройства.

Если клапан при нагреве воды открывается, отследите его поведение при охлаждении жидкости, проверив, на какой температуре он вернется в исходное положение. На основании полученных данных сделайте вывод о работоспособности термостата.

Что такое терморегулятор и зачем он нужен?

Терморегулятор – устройство, которое регулирует температуру в камерах холодильника. Дополняется термодатчиком температуры, с помощью которого происходит замер температуры в камерах и передается в терморегулятор для контроля уровня холода. Если температура немного повысилась, то термостат запускает процесс охлаждения.

Терморегулятор холодильника отвечает за температуру в камерах.

Конструкция термостата представляет собой реле, на одном конце которого располагается герметичная трубка с фреоном. На другом – контакты, подающие сигналы на компрессор.

Купить терморегулятор для холодильника можно в специализированном магазине.

За счет повышения, снижения температуры, хладагент меняет давление в капиллярной трубке, что приводит к замыканию, размыканию контактов реле. За усилия, прилагаемые на контакты для регулировки температуры, отвечает небольшая пружина. Она используется для установления температуры и крепится к ручке регулировки.

В холодильнике терморегулятор служит для регулировки охлаждения камер.

Выбор температурного режима происходит за счет изменения натяжения пружины.

Ремонт терморегулятора должен производить мастер.

Распространённые поломки термостата

Следующий шаг на пути к простой проверке термостата — знакомство с основными его неисправностями. Здесь тоже всё довольно легко, так как у столь простого узла может быть всего пять возможных поломок. Знать их полезно не только ради проверки, но и для понимания последствий той или иной неисправности. Тем боле, что некоторые из них могут привести к весьма дорогому ремонту.

Заклинивание в открытом состоянии

Эта неисправность термостата встречается чаще других. Заключается она в том, что клапан термостата в один прекрасный момент открывается полностью, и навсегда остаётся в таком состоянии. Происходит такое потому, что усилия пружины недостаточно, чтобы вернуть тарелку на своё исходное место. Как правило, причиной служит коррозия, накипь или твердение жидкости в капсуле.

Косвенные признаки заклинивания термостата в открытом состоянии:

1. Мотор долго не выходит на рабочую температуру даже в тёплое время года.
2. В морозы вообще не прогревается до нормы.
3. Печка либо еле греет, либо постоянно дует холодным воздухом.
4. Мощность двигателя снижается.
5. Расход топлива повышается.

Последствия поломки:

1. Ухудшается текучесть моторного масла.
2. Сокращается общий ресурс двигателя.
3. Автомобиль становится некомфортным в зимнее время года.

Если рассуждать в целом, то заклинивание термостата в полностью открытом положении — это не критически опасная поломка. Машина с ней может проездить долго и безотказно. Собственно говоря, много кто так и ездит, а о проверке термостата задумываются лишь с приходом холодов.

Заклинивание в закрытом состоянии

Это, пожалуй, самая опасная неисправность термостата. Когда охлаждающая жидкость остаётся «запертой» в малом контуре, перегрев двигателя неизбежен. Случается такое по нескольким причинам. Опять же, накипь и коррозия. А также капсула с жидкостью иногда перестаёт быть герметичной, и из-за этого не может выполнять свою работу

С такой поломкой проездить долго не получится, а потому очень важно всегда помнить о том, как её своевременно выявить

Косвенные признаки заклинивания термостата в закрытом положении:

1. Стрелка на панели приборов зашкаливает.
2. При наличии загораются соответствующие сигнальные лампы или ошибки.
3. Мотор может терять приёмистость, стабильность и даже глохнуть.
4. При работающей печке в салоне возможен едкий запах антифриза.
5. Белый пар из-под капота.

Последствия поломки зависят от того, на какой стадии она будет замечена. Если своевременно, то ничего страшного не произойдёт. Хотя и дальше ехать своим будет сложновато, а летом практически невозможно. Если же заклинивание термостата в закрытом состоянии прозевать, двигатель попросту перегреется и либо заглохнет, либо сломается. В общем — опасная неисправность.

Преждевременное открывание или закрывание

У исправного термостата момент открывания и закрывания наступает при определённых температурах, «комфортных» для двигателя. Если же клапан срабатывает раньше времени, то показатели охлаждающей жидкости постоянно выходят за пределы оптимального диапазона. Поломка эта не такая страшная, как заклинивание в закрытом состоянии, тем не менее…

Когда термостат начинает приоткрываться или закрываться раньше времени:

1. Двигатель не прогревается до рабочей температуры, как положено.
2. Печка никогда не греет на максимум.
3. Чуть повышается расход топлива.

В принципе, ничего страшного. Но неприятно. Причиной такой неисправности чаще всего становится естественный износ термостата. Хотя иногда попадается брак, и он чудит описанным образом сразу «из коробки».

Позднее открывание или закрывание

В этом случае всё наоборот — двигатель регулярно, хоть и не критично, перегревается, а из печки воняет палёным антифризом. Причины поломки аналогичные. Естественный износ или брак. Сюда стоит также добавить неправильно подобранный термостат. Такое иногда случается, так как вполне реально найти для своей машины подходящий по размерам вариант. Устанавливается он легко (ну или с помощью небольшой доработки напильником), а вот температуры, при которых он открывается и закрывается — рассчитаны для другого двигателя.

Неполное открывание или закрывание

Крайне редко встречающаяся поломка. Опасна только в том случае, если термостат неполностью открывается. Понятно, что рано или поздно это приведёт к перегреву двигателя. Если же клапан закрывается неполностью, то будет почти то же самое, что и в случае преждевременного срабатывания. Поэтому повторяться не будем. Приступим к проверке.

Работа термостата

Принципиальная схема терморегулятора.

При первичном запуске двигателя автомобиля температура жидкости охлаждения термостата такая же, как и у окружающей среды, и для того чтобы сократить время прогрева двигателя, термостат автоматически ограничивается малым кругом циркуляции (головка цилиндров, охлаждающая рубашка блока и отопитель). По мере подъема рабочей температуры клапан термостата регулирует правильную подачу жидкости охлаждения из основного системного радиатора в двигатель. А если температура падает, реагирующий на это клапан увеличивает количество охлаждающей жидкости, которую подает в обход радиатора.

Такая схема работы термостата позволяет поддерживать необходимые рабочие температуры на должном уровне, обеспечивать достаточно хорошие температурные характеристики работы салонного отопителя и при этом снижать у отработанных газов токсичность с одновременным ресурсным увеличением машинного двигателя.

Конструкция термостата имеет герметичный термочувствительный элемент, заполненный воском. В зависимости от температуры объем воска изменяется, что влечет за собой открытие и закрытие термостатного рабочего клапана строго при определенных температурных показателях.

Как понять автомобилисту, что данные признаки неисправности машины указывают на необходимость искать их причины в первую очередь в термостате?Перегрев двигателя или недостаточный его прогрев, некомфортная салонная температура в холодный сезон, заметное снижение показателей динамики автомобиля, а также повышенный топливный расход — первые признаки. Но прежде, чем задумываться о ремонте или замене термостата, необходимо понимать, что терморегулятор — это лишь один из многих элементов охладительной системы, который может и не иметь отношения к данной неисправности автомобиля.

Для полной уверенности, что причины поломки системы охлаждения заключаются в термостате, нужно проверить уровень жидкости охлаждения, сам температурный датчик охлаждающей жидкости и его указатель (сигнальную лампу) на исправность.
