Как проверить свечи зажигания на работоспособность

Диагностика состояния свечи в процессе визуального осмотра

Первый способ проверки — визуальный осмотр. При помощи специального свечного ключа (или трубчатого, подобранного по размеру) необходимо выкрутить все свечи, предварительно отсоединив наконечники высоковольтных проводов. Если они исправны, на электродах будет заметен легкий налет серого оттенка. Это нормальное явление. Если же на них имеет место черный, белый или красный нагар, то это может говорить о проблеме. Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания.

Наиболее распространённый – это черный нагар, но и диагностировать его причину наиболее затруднительно.

Маслянистый черный нагар на резьбовой части сигнализирует о том, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить из-за изношенных деталей цилиндропоршневой группы (маслосъемные колпачки, кольца).

Маслянистый черный нагар.

Если же на свече сухой черный нагар, то можно говорить о том, что в камеру сгорания попадает топливовоздушная смесь, сильно обогащенная бензином. Это может происходить по разным причинам:

Сухой черный нагар.

Не качественная искра в связи с неверным зазором между контактами или не хватает энергии на выработку искры требуемой мощности;

Низкая компрессия в цилиндрах двигателя.

Проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;

Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Красный нагар возникает в случае если используются различные присадки для топлива. Различные химические добавки, сгорая, оставляют нагар такого цвета. Постепенно накапливаясь нагар образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.

Белый нагар может говорить о бедной топливовоздушной смеси. Причины такой смеси могут быть различны, но чаще всего это происходит из-за подсоса воздуха во впускном коллекторе.

Присутствие любого вида нагара может привести к её некорректной работе, поэтому рекомендуется удалить его острым металлическим предметом, например, плоской отверткой. Но в дальнейшем свечи лучше заменить новыми.

При визуальном осмотре следует уделять внимание зазору между электродами. Для измерения зазора понадобится специальный измерительный щуп

Зазор должен находиться в пределах 1-1,13 мм. Если зазоры увеличены, это приведет к отсутствию искры.

Проверка зазора.

Величина зазоров, как правило, не может измениться самопроизвольно. Такое возможно, если свечи бракованы (проблема будет обнаружена сразу после их покупки и установки) или если имело место стороннее вмешательство. Например, если ранее владелец авто, прежний хозяин или работник СТО чистил электроды способом, описанным выше. В этом случае можно ненамеренно отогнуть электрод, случайно увеличив зазор. Проблему можно устранить, постучав нижней частью свечи по твердой металлической поверхности

При этом важно не переусердствовать

Также необходимо обратить внимание на керамические корпуса. Если на поверхности белой изоляционной оболочки имеются вертикальные черные полосы, это является признаком пробоя

Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого).

Черные риски на изоляторах указывают на пробой.

Состояние ВВ проводов легко проверить. Для этого стоит завести мотор в темное время суток или при выключенном свете в гараже, после чего посмотреть под капот. Если вокруг наконечников проводов наблюдается искрение, это является признаком их пробоя. В качестве временной меры можно использовать обычную изоленту, перемотав ею бронепровода в местах пробоя (в них будут заметны небольшие точки или трещинки). Но нужно выбирать изоленту, способную выдерживать высокие температуры. В противном случае она может оплавиться при нагреве двигателя.

Способы проверки свечей.

Перед тем, как снимать свечи, проверьте, на проводах, идущих к свечам наличие меток, если метки отсутствуют лучше проверять свечи по очереди, не снимая все сразу или делать свои метки.

Перед выкручиванием свечей, избавьтесь от грязи, вокруг нее, чтоб при выкручивании свечей грязь не попадала в двигатель, на место выкрученной свечи ставьте заглушки.

Способ № 1.

Испытываем свечу на иску – как правило, это проводится в автосервисе на специально предназначенном для этого оборудовании: стенд и тестер. Но можно проверить и самостоятельно с помощью щупа: при помощи щупа проводим регулировку межэлектродного зазора, после этого свечу присоединяем к проводу и подносим вплотную к корпусу двигателя и запускаем стартер. Чтобы не ударило током, делаем эту процедуру в резиновых перчатках.

Смотрим на свечу – появляется искра ярко голубого цвета, причем стабильная – свеча исправна. Если искра красного цвета, свечу надо почистить или она неисправна. Искра отсутствует – свечу на свалку.

Этот способ проверки подходит не для всех автомобилей, так как на многих современных машинах длина провода не даст дотянуться до неизолированной части двигателя. Этот способ, как правило, хорош для мотоциклов и мопедов.

Способ № 2.

Проверка проводится с помощью тестера, который определяет параметры электрического сопротивления свечи. Подсоединяются клеммы, которые идут от прибора к электроду и наконечнику свечи, прибор включается.

Если стрелка на приборе зашкаливает — свеча хорошая, небольшие изменения показаний – свеча неисправна.

Способ № 3.

Берем зажигалку на пьезоэлектрической основе. Достаем из неё блок пъезоэлектрики и подсоединяем к выходному контакту небольшой провод, после этого хорошо заизолируем его изоляционной лентой. Зажигалку подносим к свече зажигания, провод присоединяем к её верхнему контакту и нажимаем на кнопку пуска зажигалки, наблюдаем за свечой, появилась искра – свеча нормальная, искры нет – свечу выбрасываем.

Стоит сказать, что проверить свечу зажигания самостоятельно возможно, но это решать вам – самому или на автосервисе. Главное регулярно осматривать двигатель автомобиля и его составляющие. Свечи зажигания, как правило, рассчитаны на сорок тысяч километров пробега, но не всегда мы пользуемся качественным топливом, маслом и приходится их менять чаще. Вовремя обслуженный двигатель, избавляет от проблем в дороге.

Проверка свеч накала

Владельцам дизельных автомобилей будет интересно узнать, как проверить свечи накала мультиметром. Сделать это можно 3 разными способами:

1. Прозвонка целостности спирали.
2. Проверка рабочего сопротивления.
3. Замер потребляемого напряжения.

Все эти способы помогут определить работоспособность элемента, но не его общее состояние.

Прозвонка целостности спирали

Для этого понадобиться выставить мультиметр в положение звукового оповещения прозвонки. Далее:

1. Один щуп присоединить к центральному электроду.
2. Второй на корпус двигателя.
3. В случае получения звукового сигнала о целостности цепи, элемент считается работоспособным.

Этим способом проверяется целостность спирали накала, общей цепи. При работе, этот элемент может недостаточно нагревать камеру сгорания. Понадобится визуальный осмотр.

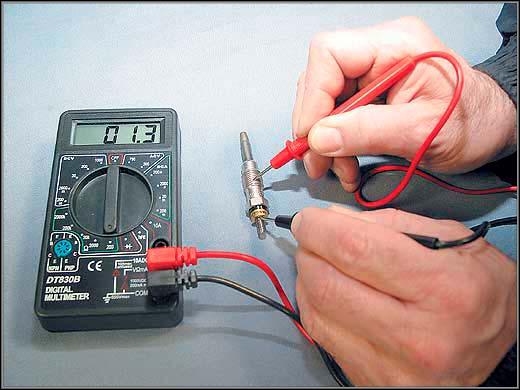

Проверка сопротивления

Для проверки нужно установить мультиметр в положение замера сопротивления. Далее необходимо:

1. Один конец щупа соединить с центральным электродом.
2. Второй с корпусом.

Рабочим сопротивлением считается значение от 0.7 до 1.8 Ом. Любые показания в меньшую или большую сторону указывают на негодность этого элемента. Полное отсутствие показаний является причиной пробития на корпус.

Замер рабочих токов

Этот способ проверки является наиболее точным. При этом демонтировать деталь не требуется. Далее необходимо:

1. Перевести тестер в режим амперметра.
2. Один щуп подключить к центральному выводу.
3. Второй к проводу, питающему этот элемент.
4. Завести двигатель.

Проверка проводится во время прогрева мотора. В первые минуты ток должен колебаться. После прогрева потребление тока выравнивается, а по достижении необходимой температуры должно упасть до минимального значения. Любые отклонения указывают на неисправности.

Этим способом можно проверить все свечи, и сравнивая показания определить неисправные. Далее выкрутить неисправные детали и повторить проверку визуально. Это необходимо для определения места накала. Накаляться может начало или центр, что является недопустимым.

Свечи зажигания проверка неисправностей и тонкости очистки

Калильное число свечей зажигания Свечи зажигания – это «искра жизни» вашего карбюраторного двигателя. Свечи зажигания нужны для того, чтобы топливно-воздушная смесь (ТВС) воспламенилась в цилиндре. Без свечей машина не заведется. Возгорание ТВС осуществляется, благодаря электрическому разряду между двумя электродами свечи. Если искры нет, то ваша задача – заняться поиском причины.

Неисправность свечей зажигания: основные признаки

Сразу стоит отметить, что ресурс свечей зажигания составляет около 40 тысяч километров. После того, как вы откатали данное расстояние, стоит произвести замену всего комплекта. Основными признаками неисправности являются проблемы с на холостых оборотах и в движении. Увеличение расхода топлива, повышение уровня СО и СН, наличие бензина на электродах свечи – это также явные симптомы проблем с данным устройством.

Следовательно, если проявился хотя бы один из описанных выше симптомов, необходимо брать ключ в руки, снимать и производить проверку. Вариантов проверки свечей зажигания предостаточно. Остается лишь выбрать наиболее оптимальный.

Свечи зажигания: основные способы проверки

Давайте рассмотрим несколько наиболее популярных вариантов:

1) Проверка искры может осуществляться двумя способами: — необходимо завести двигатель и поочередно снимать провода, которые идут от свечей к головке распределителя. При этом прислушивайтесь к изменению поведения двигателя. К примеру, если ваш двигатель «троил», то при снятии провода со «здоровой» свечи, мотор, вернее всего, заглохнет. Если провод будет откинут с «больной» свечки, то гул не изменится. Вот именно здесь проблема. В случае, когда данный тест не дал результатов, стоит продолжить поиски.

— отсоедините провод с одной из свечей и контактом поднесите его к «массе» автомобиля. Должна появиться яркая и довольно мощная искра. По ее наличию можно судить о работоспособности системы зажигания автомобиля. Если искры нет, то проблема уже не в свечах.

2) Проверка мультиметром. С помощью данного прибора, проверка свечей зажигания редко когда проводится. Но для определения короткого замыкания внутри свечи лучшего варианта не придумать. Возьмите один провод прибора и приложите к резьбе свечи, а другой – к ее входу. Искра должна проходить между контактами на расстоянии около 4 мм.

3) Проверка «пистолетом». Существует специальный пробор для проверки целостности свечей зажигания. Он представляет собой целый стенд, где проверяются свечи под большим давлением. Во время проверки свеча вставляется в паз и надевается колпак. После нажатия на курок свеча должна искрить. Минус такого способа – отсутствие гарантии результата. Если искра есть, то не факт, что она будет и при установке в авто (ведь изделию придется работать под другим давлением). С другой стороны, если искры нет, то это не значит, что свечу нужно выбрасывать.

Чистим свечу от нагара

При отсутствии хорошей искры не торопитесь выбрасывать свечку – это вы всегда успеете. Можно попытаться снять лишний нагар. Для этого возьмите какой-то тонкий предмет (к примеру, металлическую линейку), оберните его в мягкий кусочек ткани и произведите чистку. Есть другой вариант. Промыть свечу в бензине, высушить и опустит головкой в раствор ацетата аммония. Не стоит забывать и о «дедовском» способе выжигания свечи на огне.

Высоковольтные провода

Отсутствие искры может быть вызвано повреждением изоляции в высоковольтных проводах, которые идут к катушке зажигания. Часто причиной проблем является небольшая трещина во внешней изоляции проводов. Чаще всего хватает внимательного осмотра на факт повреждения пластиковой оболочки. Если 100% зрения не достаточно, тогда вооружитесь лупой и внимательно рассмотрите провода.

Проблему можно выявить и в темноте. Заведите мотор и осмотрите участок от головки распределителя до свечей. Если видно прошивание искры на корпусе, то это и есть повреждение. Лучший вариант в такой ситуации – замена высоковольтного провода. В качестве временной меры можно использовать изоленту.

Берегите свечи зажигания своего автомобиля, проверяйте их и тогда ваш двигатель будет работать исправно. Когда менять свечи зажигания?

Видео: Чистка свечей зажигания

Проверка тестированием на искру (проверка на массу)

Прохожий способ, правда, с применением специальной аппаратуры, используется на СТО. В идеале проверка должна проводиться на стенде, но в «полевых условиях» можно обойтись и без него – понадобится только щуп:

1. Отверните свечу, отрегулируйте щупом расстояние между электродами (должно быть 0.7 мм) подгибанием бокового. Зачастую при длительной эксплуатации происходит подгорание электродов, что приводит к увеличению зазора и потере мощности.
2. Подключите свечу к одному из высоковольтных проводов и вплотную поднесите к двигателю до контакта с массой.
3. Попросите помощника повернуть ключ зажигания и покрутить стартером.
4. Сами же в это время понаблюдайте за искрой. Если возникает искра яркого голубого оттенка, то проверяемое устройство исправно. При наличии красной искры свеча, возможно, требует чистки или же она неисправна. При полном отсутствии искры элемент абсолютно точно неисправен и нуждается в замене.

Подобную проверку в целях безопасности рекомендуется проводить в диэлектрических перчатках. Отметим также, что хорошая искра при данном способе проверки не гарантирует исправности свечи, т. к. в реальных условиях она работает под давлением до 60 атм.

Этот способ проверки затруднительно провести на некоторых современных моторах, так как длина высоковольтного провода в них может не позволить дотянуться его концом до неизолированного участка двигателя. В этом случае придется демонтировать некоторые элементы в моторном отсеке.

Характеристика проводки

В этом случае требуется элементарный навык как проверить высоковольтные провода мультиметром. Кстати, проверять наверняка можно и другим способом, но этот самый верный и логичный. Но пока о другом, даже если вы поняли, что ВВ провода ВАЗ 2114 приказали долго жить, в любом случае, вам предстоит покупка новых.

Как оказалось, высоковольтники обладают своим номером ГОСТа – 14867-79. Эти цифры указывают на качество проводов – то, что они высоковольтные. Так же, на отечественной проводке стоит марка – ППОВ: провод полиэтиленовый, облученный, с поливинилхлоридной оболочкой.

Условия по эксплуатации тоже особые:

• Температура работы варьируется от -60 до +110 градусов
• Устойчивость к замасливанию и воздействию других веществ.

Технические характеристики следующие:

• Максимальное напряжение 22 кВ
• Пробивное напряжении минимум 40 кВ
• Электроемкость максимум 100 пФм
• Срок эксплуатации 8 лет

ГОСТы старые, советского периода, но так как четырнадцатые в принципе сняли с производства, то, зап части на них идут те, что остались в наличии. Эти параметры не совсем адекватно подходят под стандарт Евро 2 и тем более класс выше. Для таких стандартов нужна большая мощность, и особые требования в плане электромагнитной совместимости. Но, как не крути, даже старую проводку можно подогнать под двигатель четырнадцатой.

Основные моменты, которые нужны для грамотного выбора ВВ, следующие:

1. Сопротивление высоковольтных проводов
2. Пробивное напряжение
3. Электромагнитная сила
4. Цена вопроса

После того, как определились с качеством высоковольтников, можно освоить проверку высоковольтных проводов зажигания мультиметром.

Первые признаки неисправности свечи

1. Отказ запуска двигателя при вращении коленчатого вала с большой частотой.

2. Наличие вспышек горючей смеси в цилиндре, результатом чего является неполноценная работа силового агрегата.

3. При включении стартера двигатель завершает свою работу.

4. Увеличение расходования топлива, происходящее из-за отсутствия воспламенения в цилиндре. В результате двигателю приходится наверстывать подачу мощности за счет большего расходования энергии.

Смотреть галерею

5. При отсутствии зажигания несожженное топливо попадает в катализатор, в результате чего происходит его окисление, что ведет к поломке катализатора.

6. Наличие механических повреждений любого рода.

7. Нестабильный запуск холодного двигателя.

8. Наличие отложений черного цвета на электродах и изоляторе.

9. Присутствие запаха топлива в салоне авто говорит о проблемах со свечой зажигания.

10. Неполадки с проводами.

Что способствует поломке и как проверить работу свечей зажигания? Причины могут быть разнообразными. На работоспособность свечи могут влиять:

• Качество топлива. Если оно содержит присадки с повышенным содержанием железа, используемые для увеличения октанового числа, следует ожидать появление отложений на электродах, что препятствует искрообразованию.
• Техническое состояние внутренних деталей силового агрегата. Малейший прорыв картерных газов, проблемы с поршневыми кольцами, просачивание масла в цилиндр благоприятствуют образованию нагара и способствуют быстрой поломке свечей.

  Смотреть галерею

• Техническое состояние подачи топлива. Некачественная и нестабильная подача топлива приводит к неполному сгоранию смесей, что способствует образованию нагара на свечах и их поломке.
• Техника эксплуатации. Чрезмерные нагрузки транспортного средства в виде работы силового агрегата при пониженных температурах, частые поездки на короткие расстояния во много раз сокращают срок службы свечи.

Мои способы визуальной проверки состояния свечей зажигания автомобиля!

Если у вас стал вопрос проверки свечей зажигания и в выявлении некоторых неисправностей в работе двигателя, то эта информация будет полезной. В бензиновом двигателе свечи зажигания являются ключевым элементом в его работе. Проанализировав цвет свечей зажигания, знающий человек может многое рассказать не только о работе двигателя в целом, но и о работе его отдельных узлов.

Если будете производить визуальный осмотр, учтите что оценку нужно делать только после длительной работы двигателя, желательно после поездки по загородному шоссе. Не стоит делать скоропостижные выводы, запустив двигатель на холодную, да еще при отрицательных температурах, ведь черный нагар может образоваться в результате воздействия обогащенной топливной смеси, образующейся в таких случаях, а работа двигателя с перебоями – всего лишь неисправные высоковольтные провода.

Итак, рассмотрим состояние свечей по их виду.

Почистить свечи, или заменить их

Итак, по итогам проверки были отобраны несколько свечей, которые не отвечают требованиям исправной эксплуатации. Необходимо теперь определить, что с ними делать: почистить или выбросить. Как почистить свечи зажигания? Это достаточно несложная процедура, одновременно проверяют зазор свечи зажигания и по возможности корректируют его. Эту процедуру производят при помощи специального щупа, а подгибание бокового электрода вверх или вниз можно произвести или специальным инструментом, или любым другим доступным средством., например, отверткой.Центральный электрод подгибать категорически запрещается. Необходимый зазор между двумя электродами должен быть 0,7 мм .

Так можно измерить зазор свечей зажигания

Существуют два способа: механический и химический.

• Механический способ предполагает применение различных абразивов: ножа, напильников, при помощи которых удаляется нагар. С их использованием стоить быть осторожным, так как появление царапин может снизить эксплуатационные характеристики свечи, что приведет к её выходу из строя.
• При химическом способе процесс очистки происходит более эффективно, но занимает больше времени. Для этого свечи обезжиривают, промывая в бензине, и на полчаса замачивают в растворе ацетата аммония, далее свечу чистят мягкой щеткой и вытирают.

При установке свечей на место надо помнить, что вкручивание всегда производится вручную, применяя свечной ключ уже после того, как свеча встала на резьбу. Завершающий этап установки производится при помощи динамометрического ключа.

Без оценки Загрузка.

Без оценки Загрузка.

Los4inin › Блог › Диагностика ДВС по состоянию свечей

вечи зажигания, эти простые на вид соединения металла и керамики являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать как о работе двигателя в целом, так и об отдельных его узлах.

Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе. Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием скажем плохого состояния высоковольтных проводов.

На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра.

Работа двигателя на освинцованном бензине приводит к образованию токопроводящих отложений желтовато-коричнегого цвета, также снижающих вероятность образования искры на свече. При комнатной температуре наличие проводящих отложений приборами(омметр) не фиксируется.

Свеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.

Фото № 8 Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста — сгорание масла вследствие выработки или залегания маслосъемных поршневых колец, неудовлетворительного состояния маслоотражательных колпачков. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синее дымление, запах выхлопа похож на мотоциклетный.

Фото № 9 Разрушение керамического изолятора. Причины возникновения: резкое изменение температуры, например при охлаждении свечи, выкрученной с горячего мотора, в холодной воде. В некоторых случаях разрушение может быть вызвано дефектом самой свечи (брак или подделка), либо механическим повреждением, например в результате падения.

Признаки эрозии электродов: двигатель плохо заводится, «троит», неустойчиво работает даже после прогрева, пропускает зажигание, не развивает требуемой мощности.

Фото № 11 Забрызгивание свечи бензином. Часто происходит из-за неисправности системы зажигания или карбюратора / инжектора (льёт). Зимой может происходить из-за того, что бензин, попавший в камеру сгорания, не успевает испариться и оседает на свечах зажигания и стенках цилиндров. Выход — вывернуть свечи и промыть их спиртом и дать высохнуть, либо продуть воздухом.Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Но и вы в свою очередь не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7.

Рекомендуется периодически менять свечи местами, это связано с разными температурными режимами работы цилиндров.
