Что такое клапан вентиляции картерных газов (квкг)?

Как проверить клапан PCV

Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.

Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).

Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.

Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.

Для этого нам необходим адаптер для диагностики авто и программа Chevrolet Explorer.

Если совсем не понимаете о чем речь, тогда рубрика диагностики Шевроле своими руками для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.

Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага

Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля

Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.

Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.

Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.

Данным методом я пользуюсь очень давно и он меня никогда не подводил.

Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.

1.Отключаем шланг клапана PCV от коллектора — обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.

2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.

Также можно его проверить, следующим образом. Выкручиваем клапан

И подключаем его выкрученным к впускному коллектору

Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.

На этом видео я показывал этот процесс.

Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.

Что такое клапан PCV

Теоретически без этого клапана система принудительной вентиляции не может работать корректно априори. Ведь именно клапан PCV дозирует подачу картерных газов в самый важный участок — пространство за дроссельной заслонкой, прямо перед камерой сгорания.

Клапан PCV — это вовсе не обратный клапан, как думают многие. Да, он не продувается в обратном направлении, но и не имеет просто двух положений, открыто и закрыто. Все намного сложнее. Внутри клапана PCV расположен плунжер, нагруженный пружиной, усилие которой рассчитано в зависимости от объема двигателя, а точнее, от разряжения, создаваемого в коллекторе.

Устройство клапана PCV

Клапан имеет четыре рабочих положения:

1. Двигатель заглушен. Клапан полностью закрыт, газы не поступают в коллектор, сейчас им там делать нечего.
2. Двигатель работает на холостых оборотах. В этом режиме в коллекторе разряжение самое высокое, клапан полностью открыт (100%), чтобы обеспечивать подачу газов (по сути, воздуха) в задроссельное пространство. Причем количество газов строго регламентировано и четко контролируется ЭБУ, а ЭБУ уже управляет регулятором холостого хода в зависимости от количества поданного воздуха и ряда других факторов.
3. Двигатель работает в нормальном режиме средних оборотов и средней нагрузки. Клапан PCV открыт примерно на 50%. Поток картерных газов средний, они эффективно сгорают в цилиндрах.
4. Режим максимальных нагрузок и высоких оборотов. Клапан PCV открыт на 20-25%, сжигается максимальное количество картерных газов, тем самым давление в картере не опасно для сальников и прокладок, поскольку полностью контролируется благодаря разряжению в коллекторе.

Алгоритм работы клапана вентиляции картерных газов

На Лада Веста система вентиляции устроена таким образом, что по факту всегда работает так, как нормальная система работает в четвертом режиме. Поток газов ограничивается только 1,7-миллиметровым жиклером, встроенным в задроссельный патрубок. В теории расчет был на то, что система будет работать как двухконтурная.

Так реализована схема вентиляции на 8 и на 16-клапанных моторах ВАЗ

Первый контур отрабатывает в зоне оборотов от холостых до 1500 об/мин. Здесь задействован патрубок за дросселем и тот самый 1,7-мм жиклер. Второй контур подключается к вентиляции уже при высоких оборотах, а газы начинают поступать во впускной коллектор до дросселя по шлангу диаметром 18 мм.

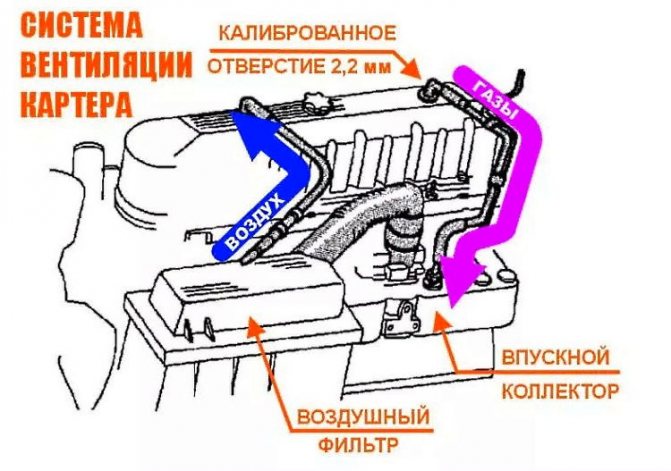

Как устроена вентиляция картера

Сам термин «вентиляция картера» многие слышали, а вот устройство представляют не все. Расскажем об этом вкратце.

В предыдущей публикации мы уже говорили о том, как герметизируют камеру сгорания . Теперь уточним: какими бы совершенными ни были компрессионные кольца, хотя бы малая часть отработавших газов через них проникает. Такова природа вещей — нет на свете ничего абсолютного. Даже «абсолютный ноль» в космосе — на самом деле хоть на градус да повыше.

Когда через кольца проникает очень много отработавших газов — это уже поломка, требующая ремонта. Когда же их проникает чуть-чуть — это совершенно штатная ситуация. В картере отработавшие газы смешиваются с парами топлива и масляной взвесью. Все это в совокупности именуют «картерными газами». Оставить их в двигателе просто так нельзя — их количество прибавляется с каждым тактом работы мотора. То есть, очень скоро их давление станет высоким, и «выдавит» какие-нибудь уплотнения. Поэтому, хочешь не хочешь, а что-то делать надо.

Когда-то, на очень старых моторах, внутренние полости двигателя просто сообщались с атмосферой. Техническую проблему это решало — просто и эффективно. Однако есть еще и экология — и она очень возражает против таких решений, поскольку картерные газы довольно токсичны.

Поэтому инженеры были вынуждены разработать закрытую систему вентиляции картера. Рассмотрим схему реализации одной из таких систем:

Оговоримся сразу, что на самом деле существует много вариантов реализации такой системы. Все зависит от конкретной марки машины и конкретной модели двигателя. Поэтому мы не будем углубляться в тонкости реализации, просто пройдемся по общим принципам:

1) Суть системы в том, что картерные газы подаются во впускной коллектор. Оттуда они попадают в цилиндр, где и дожигаются.

2) Чисто технически все очень просто — внутренние полости двигателя соединены трубкой со впускным коллектором. Во впускном коллекторе постоянно присутствует разрежение, поэтому газы засасывает в него довольно активно.

3) Впускной коллектор разделен на пространства «за дросселем» и «перед дросселем». Когда педаль газа нажата (заслонка открыта), разрежение есть в обоих частях впуска. Когда педаль газа отпущена (заслона прикрыта), разрежение есть в задроссельном пространстве, а вот перед дросселем его нет. Поэтому как правило, трубки вентиляции картера подключены к обоим частям впускного коллектора.

4) Как уже говорилось, в картерных газах есть довольно большой процент масляной взвеси. Чтобы все это масло не попадало в цилиндр и не сгорало там, трубки подключены на впуск не напрямую, а через так называемые маслоуловители — устройства, в которых капельки масла оседают и стекают обратно в картер.

5) Часто со впуском соединяют отдельно верхнюю часть двигателя (трубка от клапанной крышки) и нижнюю часть двигателя (трубка от блока цилиндров).

6) В системе вентиляции картера часто также присутствует специальный клапан. Его задача — во-первых, не пропускать воздух в обратном направлении (из впуска в картер), а во-вторых — при высоких оборотах двигателя ограничивать поток картерных газов.

Интересный факт: именно вентиляция картера является причиной появления загрязнений на дроссельной заслонке. Это важный факт, который особенно полезен тем, кто склонен списывать любую проблему на «плохой бензин».

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
2. Демонтируйте патрубок воздухозаборника.
3. Снимите кожух заслонки дросселя.
4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
6. Достаньте трубку щупа из мотора.
7. Демонтируйте крышку рампы (поднимите ее).
8. Отбросьте топливопровод от рампы.
9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
14. Немного открутите пять крепежных болтов коллектора впуска.
15. Демонтируйте коллектор в комплексе с рампой и форсунками.
16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
7. Закрепите крепежный болт нижнего кронштейна.
8. Поставьте на место трубку масломерного щупа.
9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
10. Затяните хомуты и убедитесь в надежности крепежа.
11. Вставьте на место все разъемы к форсункам.
12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются  в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Часто при диагностике указанные проблемы пытаются решить путем поверки и ремонта системы питания или зажигания, забывая о системе вентиляции картерных газов

Важно понимать, что закрытая система предполагает наличие специальных каналов в БЦ и ГБЦ, а также клапанов, патрубков и шлангов для циркуляции газов. Хорошо известно, что клапаны рано или поздно могут начать подклинивать. Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси

Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси.

Что касается  причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В  результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4  стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

Как почистить или заменить клапан вентиляции?

Очистка клапана начинается с его демонтажа. Не стоит делать это очень жестко. Для чистки годятся любые чистящие средства. Если это аэрозоль, то она распыляется по поверхности и протирается чистой тряпкой. Если это жидкое средство, то нужно использовать ванну, в которой помещается клапан и его составляющие. Для пластиковых корпусов нельзя применять слишком агрессивные составы, которые могут повредить его. После чистки, клапан возвращается на свое место и закрепляется.

Видео по доработке системы вентиляции.

Симптомами того, что клапан отслужил свой срок жизни, служат следующие признаки.

• Тонкий свист под капотом автомобиля.
• Плавающий холостой ход.
• Увеличение расхода масла в больших объемах.
• Снижение давления надува.
• Из масляной горловины, щупа и свечных колодцев проходит масло.
• Текут сальники.
• Из выхлопной трубы выходит темный дым.

Водители, которые сами регулярно промывают клапан, заменят его легко. На место старого клапана устанавливается новый клапан.

Поломка клапана вентиляции картерных газов напрямую влияет на качество топливной смеси. Одновременно она вызывает сопутствующие повреждения деталей двигателя. Приступать к прочистке и ремонту нужно сразу же после обнаружения неисправности. Этим предотвращается угар масла, расход топлива и износ деталей в двигателе.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улици.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Клапан картерных газов: из истории

Мы рассмотрели принципиальную схему работы системы принудительной вентиляции. Как уже было замечено выше, в основе конструкции лежит специальный клапан, отвечающий за рециркуляцию газов. Это простое устройство, помогающее снизить уровень вредных веществ. Впервые о необходимости этих устройств заговорили в 70-х годах. Именно в этот период стали серьезно задумываться об экологии и о тех вредных воздействиях, которые на нее оказывают выхлопные газы. За счет применения клапана рециркуляции картерные газы дожигаются в цилиндрах. Так сгорают различные вредные примеси, масло и другие вещества.

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

• открытая – с отводом картерных газов в окружающую среду;
• закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Принцип работы клапана вентиляции картерных газов

Во-первых, давайте обсудим его функцию, чтобы вы лучше поняли причины возникновения симптомов. Понимание этого поможет вам лучше понять систему при ее проверке и тестировании.

Вплоть до конца 1950-х годов автомобильные двигатели выпускали «взрывные» газы – несгоревшее топливо – для предотвращения повреждения двигателя. Проблема была в том, что эти газы наносили вред окружающей среде, что очень плохо.

Когда двигатель вашего автомобиля работает, топливовоздушная смесь поступает в каждый цилиндр. Сотни мощных взрывов происходят, чтобы высвободить энергию топлива, производя высокотоксичные и вредные газы. После каждого процесса сгорания выпускной клапан направляет эти газы в выхлопную систему, где каталитический нейтрализатор превращает их в гораздо менее токсичные пары перед выпуском их в атмосферу.

Тем не менее, небольшое количество газа в камерах сгорания попадает в картер (блок двигателя) посредством утечки давления между поршневыми кольцами и стенкой цилиндра.

Оставленные сами по себе, эти пары и будут разрушать ваш двигатель. Продувочные газы содержат углеводороды (несгоревшее топливо), угарный газ (частично сгоревшее топливо), твердые частицы, воду, серу и кислоту. Вместе эти вещества разъедают любой металлический компонент двигателя, к которому они прикасаются, разбавляют моторное масло, накапливают вредный осадок, ускоряющий износ деталей, и закупоривают небольшие проходы и шланги.

В 1961 году для решения этой проблемы была введена система PCV. Эта простая система контроля выхлопных газов использует вакуум двигателя, чтобы вытягивать продувочные газы из картера, проталкивая их вниз по впускному коллектору и обратно в камеры сгорания, где они возвращаются.

Тем не менее, система PCV выйдет из строя при плохом обслуживании системы двигателя.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник
