Как проверить генератор на работоспособность различными способами

Проблема выходного напряжения автомобильного генератора

В перечень функций генератора обязательно входит подзаряд бортовой аккумуляторной батареи, который для обеспечения длительного срока службы осуществляется определенным током. Наиболее простым способом задания его значения является некоторое превышение напряжения, снимаемого с выхода реле-регулятора, над текущим значением напряжения аккумулятора. При этом немедленно возникает серьезная проблема, которая обусловлена тем, что в зависимости от температуры окружающей среды значение этого превышения должно быть различным.

Очевидное и достаточно просто реализуемое решение по получению заданного выходного напряжения применением температурной коррекции порога срабатывания регулятора за счет установки соответствующего датчика обладает малой эффективностью. Причина этого заключается в том, что температура в подкапотном пространстве из-за соседства с нагретым двигателем отличается от температуры воздуха, причем определить степень этого отличия простыми средствами не получается.

Еще одна проблема определения заданного значения зарядного тока обусловлена тем, что даже при постоянной температуре окружающей среды нагрузка на бортовую сеть меняется в широких пределах. Это приводит к “провалу” уровня зарядки аккумулятора и сложностям запуска остывшего двигателя после стоянки.

Хорошее средство решения обозначенных задач — переход на реле-регулятор, которое выполняет нужные регулировки дискретным изменением напряжения, которое создаёт генератор. Заданное значение порога срабатывания этого устройства устанавливается водителем самостоятельно с помощью трехпозиционного тумблера. Некоторые регуляторы подключаются автоматически и содержат внутренний датчик, который контролирует величину мгновенного значения напряжения бортовой сети. В обоих случаях выбор порога отсечки осуществляется с учетом внешних факторов, в первую очередь текущей температуры и условий эксплуатации автомобиля.

По сравнению со штатным регулятором, наше устройство оптимизирует работу автоэлектроники вашего автомобиля. Почему стоит заказать трехуровневый регулятор напряжения именно у нас?

– прозрачная крышка и светодиоды – удобно следить за тем, какой уровень напряжения выставлен;

– ползунковый переключатель – удобный доступ для ручного переключения уровня напряжения;

– алюминиевые детали корпуса – улучшают теплоотдачу силового элемента;

– коробочка из микрогофры – держит форму и предотвращает порчу изделия при перевозке.

Замена генератора ВАЗ 2101 – 2106

Необходимость замены генератора на автомобиле ВАЗ может проявиться при сгорании его обмоток, возникновения межвиткового замыкания, поломке корпуса и другим причинам. Но сегодня, я бы хотел поговорить о замене генератора ВАЗ в случае, когда его мощность уже недостаточна…

Представьте себе ситуацию – Вы владелец ВАЗ 2101 – 2106, купили и установили мощный усилитель, поставили противотуманки по 50 Вт каждая. С такой нагрузкой стандартному генератору, который выдает максимальный ток 42А, не справиться.

И если будет включено все дополнительное оборудование, то на зарядку аккумулятора не останется ничего.

Вот о таких случаях замены генератора ВАЗ и хочется поговорить. Рассмотрим, какими генераторами можно заменить наш многострадальный Г -221.

Генераторы, которые заменяют Г — 221

Какие же модели генераторов подходят для замены в автомобиле ВАЗ 2101 – 2106?

• Первый вариант — это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант. Этот генератор заменяет генератор Г – 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г – 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток.
• Следующий вариант установки генератора от «зубил» на ВАЗ 2101 – 2106. Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного оборудования.
• Третий вариант замены стандартного генератора ВАЗ – генератор от ВАЗ 21074, его маркировка 372.3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту достаточно будет с головой. Установка практически ничем не отличается от предыдущего.
• Четвертый вариант – установка генератора от инжекторной Нивы. Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений.
• Пятый и последний вариант – замена стандартного Г — 221 генератором от ВАЗ 2110, который выдает 105 – 110А (зависит от конкретной модели).
• Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно.

Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074.

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

Фото с обратной стороны:

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт. Для ее подключения используются два провода – сдвоенный оранжевый и желтый.

Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были — ушли…­­­­

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Концевая балка кран балки

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

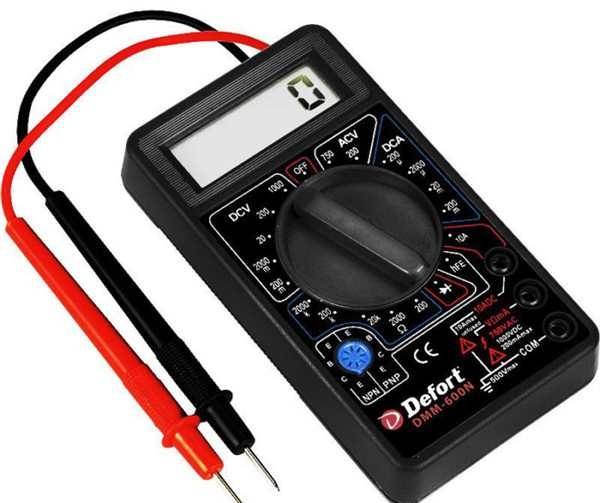

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Как заменить ремень генератора на ВАЗ 2107

Качество такого советского, а сейчас уже российского автомобиля, как ВАЗ 2107 доказано годами. С течением времени в ходе эксплуатации любого автомобиля, в том числе и иномарок, возникает потребность замены некоторых важных снашивающихся элементов. К таковым элементам двигателя относится ремень генератора автомобиля ВАЗ 2107. Как определить, что нужна замена ремня генератора ВАЗ 2107, что потребуется для проведения такой процедуры, а также назначение устройства, выясним в материале.

Потребность в проведении замены ремня

Изначально важно отметить, что генератор и его привод на автомобиле ВАЗ 2107 как на инжекторном, так и на карбюраторном, абсолютно аналогичен. Единственное отличие инжектора от карбюратора заключается в том, что инжекторный оснащен датчиком положения коленчатого вала

Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается.

В ходе эксплуатации автомобиля ВАЗ-2107 осуществляется износ рассматриваемой детали. Определить необходимость замены элемента можно по соответствующим признакам:

• появление трещин;
• свист при старте двигателя, или при резком нажатии на педаль газа, или после проезда через лужу;
• растрепанность;
• провисание.

Рассматриваемое устройство, если это конечно не брак, имеет определенный ресурс при нормальной эксплуатации транспортного средства. Этот ресурс обычно составляет 50-60 тысяч км пробега, по истечению которых следует в любом случае осуществить смену ремня. Как это сделать не только правильно, но и быстро, рассмотрим в материале.

Инструкция по замене ремня генератора

Первоначально необходимо приобрести новый элемент. Какой лучше ремень ставить на ВАЗ 2107, зависит от количества финансов, которыми располагает владелец «семерки»

Специалисты рекомендуют не экономить на таком немаловажном элементе и приобретать деталь марки Bosch. Изделия данной марки имеют хорошее качество, что собственно и необходимо для достижения продолжительного срока службы основных узлов автомобиля

На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка. Только после этого приступаем к выполнению замены изделия:

1. Для начала осуществляется ослабление гайки, которая крепит сам генератор к регулировочной планке.
2. После этого необходимо использовать монтировку, при помощи которой будет выполнено прижатие генератора к мотору. На инжекторных «семерках» требуется снять датчик коленчатого вала.
3. Теперь снимаем старый элемент, и ставим на его место новый.
4. Для осуществления подтяжки ремня потребуется воспользоваться монтировкой, при помощи которой двигать генератор. После того, как устройство сядет на место, можно зафиксировать гайку.
5. Если перетянуть ремень, то начнется ускоренный износ подшипников помпы и самого генератора, что плохо скажется на сроке службы этих устройств. Также сам ремень может очень быстро порваться.

После окончания процедуры замены обязательно нужно осуществить натяжение ремня генератора. Как натянуть ремень генератора на автомобиле ВАЗ 2107, узнаем далее.

Для того чтобы выполнить натяжение, потребуется выполнить проверку следующим образом:

• Для начала следует взять в руку отвертку, после чего нажать на промежуток между шкивами, как показано на рисунке выше.
• После этого понадобится взять в руки линейку. Если прогиб не выходит за рамки, то работу можно считать законченной. Как подтянуть ремень, если в этом есть необходимость?
• Для этого требуется открутить гайку крепления генератора, после чего осуществлять его передвижение в одну или другую сторону, в зависимости от того, что нужно сделать: натянуть или ослабить натяжение. Натягиваем или ослабляем устройство, после чего фиксируется гайка натяжителя.

Поменять ремешок на «семерке» не составляет особых трудностей. При этом нет необходимости обращаться к специалистам на СТО, ведь работу можно выполнить самостоятельно.

Если размер рассматриваемого элемента удовлетворяет нормам, то можно не осуществлять его замену, пока не подойдет время его ресурса. Только при своевременной замене изделия можно избежать непредвиденных последствий в виде обрыва элемента в дороге.

Лада 2106 классикаツ › Бортжурнал › Как проверить генератор мультиметром

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий 1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора. 2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста. 3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя. 4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Как устроено реле

Данное устройство на ВАЗ-2107 (как карбюратор, так и инжектор) расположено в том же корпусе, что и щеточный механизм.

Его основное предназначение – стабилизировать выходящее из генератора напряжение. Еще не так давно в магазинах продавались реле, выполненные в форме электронной платы. Недостаток его был один – сравнительно непродолжительный срок службы. Такие устройства не подлежали разборке и просто менялись на исправные при поломке.

Современные аналоги немного меньше по размеру, и в них использован полупроводник. Старого типа реле уже не найти. Новый вариант ничем не уступает ему функционально и также способен надежно регулировать напряжение в диапазоне от 13,2 вольт до 14,8. Превышения последнего значения при замерах тестером на аккумуляторе со всей очевидностью свидетельствует о поломке реле.

Распространенные поломки

Неисправности генератора могут быть электрическими или механическими. К ним можно отнести:

• утрату работоспособности регулятора напряжения;
• поломка выпрямительного блока (диодного моста);
• замыкание статорных обмоток;
• замыкание тока в обмотке ротора;
• износ подшипников и щеток.

Читать также: Химический анкер hilti каталог

Регулятор напряжения

Назначение этого узла — нормализация напряжения перед его подачей в автомобильную электроцепь. Произвести проверку исправности регулятора можно посредством проверки напряжения, которое подается им на аккумуляторные клеммы. Этот показатель зависит от модели и марки транспортного средства и варьируется в пределах 13,5−15,5 В. Потому заблаговременно следует узнать, какой именно вольтаж выдает именно ваш тип регулятора. Сделать это можно, если изучить руководство по использованию машины. Для примера можно взять автомобиль ваз 2107 или 2110, так как у этих транспортных средств встречаются самые типичные неисправности, связанные с интегралкой и реле.

Использование мультиметра

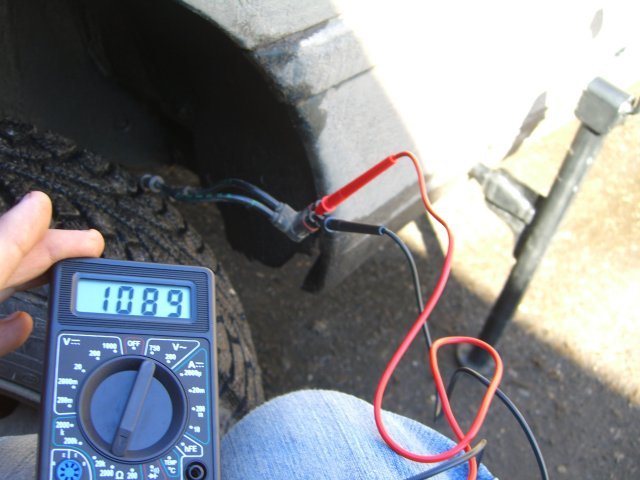

Для проверки генератора ваз 2110 мультиметром нужно перевести прибор в режим вольтметра. Затем нужно подключить его щупчики к аккумуляторным клеммам. Самое главное — соблюдать полярность и выключить автомобильный двигатель. Напряжение в норме варьируется от 12 до 12,8 В. Далее процедуру следует повторить, но уже при запущенном моторе. Показатели напряжения должны подняться до 13,5−15,5 В. Меньшая и большая величина напряжения свидетельствует о неисправности генератора.

Проверка генератора без снятия с машины

Мост из диодов исполняет функции своеобразного преобразователя переменного тока. В его составе находятся три отрицательных и три положительных диода.

Перед проверкой моста нужно отключить все провода, идущие от него и от регулятора напряжения. Также заранее нужно убрать якорь «массы» с АКБ. Сначала нужно проверить выпрямитель на предмет короткого замыкания. Активируем режим омметра на мультиметре и подключаем красный (положительный) щупчик к положительному контакту диодного моста, а отрицательный щуп — к поверхности корпуса самого генератора. Если выпрямитель полностью исправен, то показания измерительного устройства устремятся к бесконечности. В остальных случаях выпрямитель будет неработоспособным.

Тестирование статорных и роторных обмоток

Распространенной поломкой генератора автомобиля считается замыкание обмоток. Оно происходит при слишком интенсивных скачках тока, износа щеток и попадания жидкости.

Итак, ротор нужно извлечь и найти на его конструкции пару контактных колец, которые нужно будет прозвонить. Запустив режим омметра на мультиметре, подключаем к этим колечкам щупчики. Нормальное сопротивление — 2−6 Ом. Если у вас получились большие значения, то между контактными кольцами произошло нарушение контакта. Если же прибор показывают меньшие значения, то произошло межвитковое замыкание.

Затем следует замерить показатель сопротивления между нулем и выводами обмоток. Нормальный показатель — не меньше 0,3 Ом.

Износ щеток и подшипников

Если вы уже разобрали генератор, то желательно проверить и то, в каком состоянии находятся щетки. Они могут износиться или же поломаться из-за перекоса роторного вала. В том случае, если щетки повредились, их следует поменять на новые.

Внутри автомобильного генератора находится пара подшипников. Один зафиксирован на роторном валу, другой — по центру крышки. Свист и гул генератора при работе мотора — явный признак износа подшипника. При этом корпус генератора может сильно нагреваться. Если вы заметили такие признаки, то подшипники лучше сразу же заменить, иначе вы можете столкнуться с более серьезными неисправностями.

Произвести проверку подшипника можно, если снять с генератора ремень и попытаться провернуть его вал своей рукой. В том случае, если вращение детали происходит свободно и легко, то все в порядке. Если вращать ротор трудно, то с заменой подшипников тянуть не стоит.

Как проверить генератор на работоспособность? Самостоятельная проверка и ремонт генератора

Генератор – это типичная электрическая станция, обеспечивающая энергией все системы мотора: питания, остывания, зажигания, потому выход его из строя безизбежно повлечет за собой другие неисправности. Чтоб не допустить поломки, нужно систематически проводить его диагностику, а если проблем избежать не удалось, немедля чинить.

В этой статье мы побеседуем о том, как проверить генератор на работоспособность, не прибегая к помощи профессионалов. Но до этого давайте разберемся в симптомах его вероятных дефектов.

Читать также: Глубина пропила болгарки 150

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом. Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта. Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе 30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой

30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора

При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

admin 10/09/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Ремонт генератора ВАЗ 2105

Определившись, что генератор нуждается в ремонте, его сперва необходимо демонтировать с автомобиля. Для выполнения операции понадобятся такие инструменты:

• ключи на 17 и 19;
• головки на 10, 17 и 19;
• трещоточная рукоятка и вороток;
• удлинитель с карданным шарниром.

Как снять генератор

Демонтируем узел в следующем порядке:

1. Снимаем минусовую клемму с аккумулятора и отсоединяем проводку от генератора.

2. Откручиваем гайку верхнего крепления узла головкой на 17 с воротком, ослабляем ремень и снимаем его. Во время сборки, если необходимо, меняем ремённый привод.

3. Опускаемся под передок машины и срываем нижнюю гайку, после чего откручиваем её трещоткой.

4. Молотком выбиваем болт, наставив на него деревянный брусок, что исключит повреждение резьбы.

5. Вынимаем крепёж.

6. Отводим генератор вниз и вынимаем его наружу.

7. После проведения ремонтных работ, монтаж устройства производим в обратном порядке.

Разборка и ремонт генератора

Для разборки механизма понадобится следующий перечень инструментов:

• ключ и головка на 10 с удлинителем;
• молоток и наставка из мягкого металла;
• съёмник подшипников;
• крестовая отвёртка.

Операция состоит из следующих шагов:

1. Крестовой отвёрткой откручиваем крепление реле-регулятора к корпусу.

2. Вынимаем регулятор вместе со щётками.

3. Если угольки имеют плачевное состояние, меняем их при сборке узла.

4. Стопорим якорь от прокручивания отвёрткой, а ключом на 19 отворачиваем гайку, удерживающую шкив генератора.

5. Снимаем с вала ротора шайбу и шкив, состоящий из двух частей.

6. Убираем ещё одну шайбу и крыльчатку.

7. Снимаем шпонку и шайбу.

8. Отворачиваем гайку, фиксирующую клемму конденсатора.

9. Снимаем контакт и откручиваем крепление конденсатора, демонтируя деталь с генератора.

10. Чтобы части корпуса генератора при монтаже стали на свои места, помечаем краской или острым предметом их взаимное расположение.

11. Головкой на 10 откручиваем крепление элементов корпуса.

12. Извлекаем крепёж.

13. Демонтируем переднюю часть генератора.

14. Если требуется замена подшипника, откручиваем гайки, которыми удерживается пластина. Обычно износ подшипников проявляется в виде люфта и шума при вращении.

15. Снимаем саму пластину.

16. Выдавливаем старый шарикоподшипник и запрессовываем новый подходящей наставкой, например, головкой или отрезком трубы.

17. С вала якоря снимаем упорное кольцо, чтобы не потерять его.

18. Накручиваем на вал гайку и, затянув её в тисках, сдёргиваем заднюю часть корпуса вместе со статорными катушками.

19. Если якорь выходит с затруднением, постукиваем молотком через выколотку по его торцевой части.

20. Извлекаем ротор из статора.

21. При помощи съёмника снимаем подшипник. Для запрессовки нового используем подходящую наставку, чтобы усилие передавалось на внутреннюю обойму.

22. Отворачиваем крепление контактов катушек к диодному мосту.

23. Поддев отвёрткой, демонтируем статорные обмотки.

24. Снимаем блок выпрямителей. Если во время диагностики было обнаружено, что один или несколько диодов вышли из строя, меняем пластину с выпрямителями.

25. Извлекаем из диодного моста болт.

26. Из задней части корпуса генератора вынимаем болты крепления клемм катушек и диодного моста.
