Как проверить диодный мост генератора мультиметром

С какими неисправностями генератора может столкнуться автовладелец?

• Изнашивается или повреждается шкив;
• Изнашиваются токосъемные щетки;
• Изнашивается коллектор;
• Повреждается регулятор напряжения;
• Изнашивается или повреждается подшипник;
• Повреждается выпрямитель (диодный мост);
• Повреждаются проводка цепи заряда.

Список наиболее часто встречаемых неисправностей аккумуляторной батареи:

• Возникновение короткого зажигания электродов или пластин;
• Механически или химически повреждаются аккумуляторные пластины;
• Нарушается геометрия аккумуляторных банок – появление трещин на корпусе вследствие получения механических повреждения, либо неверной установки.
• Выводные аккумуляторные клеммы окисляются.

Данные неисправности возникают вследствие грубых нарушений правил эксплуатации, а также производственных дефектов и истечения срока эксплуатации. Количество неисправностей генераторной установке гораздо больше, поскольку конструктивное устройство генератора сложнее, чем аккумуляторной батареи. Для того, что бы при возникновении какой-либо неисправности электрического оборудования, в сервисе не обманули, каждый автовладелец должен знать об основных причинах неисправности генератора, и возможный способ ее устранения.

Для предотвращения нежданных поломок необходимо осуществлять межквартальный осмотр электросистем автомобиля.

Существует два типа генераторов: переменного и постоянного тока. В современном легковом транспортном средстве функционирует генератор, работающий по типу переменного тока, в который встраивается выпрямитель. Последствия того, что сгорел диодный мост, могут быть плачевные. Он преобразует переменный ток в постоянный, который необходим для работы электропотребителей авто. Поверхность крышки и корпуса генераторной установки являются местом расположения диодного моста.

Величина рабочего тока зависит от напряжения, которое требуется для работы всех электрических потребителей автомобиля. Значение рабочего напряжения обычно находится в диапазоне от 13,8 до 14,7 В . Работа генераторной установки напрямую зависит от частоты вращения коленчатого вала, поскольку приводным элементом является ремень. Сглаживанием и регулируем тока на выходе из генератора занимается реле-регулятор. Он стабилизирует и предотвращает скачки и провалы рабочего напряжения. В современных генераторах установлены встроенные интегральные регуляторы напряжения, в народе получившие название «Таблетки».

Признаки и симптомы неисправности обгонной муфты генератора

Обгонная муфта генератора – это механизм, демпфирующий толчки от пульсирующего вращения коленчатого вала в такт с рабочим ходом поршня. Устанавливается на ряде автомобилей, имеющих дополнительные агрегаты, например, компрессор кондиционера.

Основными симптомами неисправности являются вибрация и дребезг, ощущаемый в салоне автомобиля при включении компрессора кондиционера. Такой признак возникает чаще всего если автомобиль находится на передаче, нажат тормоз или медленно движется.

Самый простой и доступный способ диагностики обгонной муфты – это поднять обороты до 3000-4000 и выключить двигатель. Если муфта работает правильно, то можно услышать запоздалый звук, напоминающий остановку по инерции турбины. При наличии помощника, визуально возможно увидеть вращение по инерции генератора при полной остановке ремня привода дополнительных агрегатов.

Неисправности автомобильного генератора

Генератор автомобиля – это один из узлов, обеспечивающий электричеством бортовую сеть и производящим зарядку аккумуляторной батареи. Кроме этого, генератор является наиболее нагруженным в процессе эксплуатации автомобиля и, соответственно, ресурс его работы определяется как временной характеристикой, так и своевременностью технического обслуживания. Возникновение неисправности автомобильного генератора влечет за собой отсутствие зарядки аккумулятора и в конечном итоге полную остановку транспортного средства.

Какие могут появиться симптомы, характеризующие о скорой поломке? При работающем двигателе на холостом ходу прослушивается низко тональный шум или однородный звук скрежета металлических деталей, частое включение на панели приборов аварийной лампы зарядки аккумуляторной батареи, запотевание поверхности аккумуляторной батареи.

Основными неисправностями являются:

• износ или разрушение подшипников;
• износ, поломка или зависание щеток;
• неработоспособность регулятора напряжения;
• отсутствие контакта в узловых контактных точках;
• неработоспособность выпрямительных диодов;
• загрязнение между ротором и статором.

Возможны также и другие характерные признаки не эффективной работы – это снижение освещенности ближнего света фар, мерцание освещения на панели приборов, падение давления в топливной рампе из-за недостаточного напряжения на бензонасосе.

Низкий уровень напряжения бортовой сети влияет и на динамические показатели работы двигателя, а также увеличения путевого расхода топлива.

Неисправности делят на виды, в зависимости от части повреждения: механическая и электрическая.

Перед снятием генератора с автомобиля с целью его ремонта электрической части желательно выявить возможные повреждения или обрывы проводов, проверить целостность предохранителей. Проверка предохранителей осуществляется тестером или светодиодной «контролькой».

Проверка механической части, заключается в определении износа или поломки подшипников, коллекторных щеток, трещин в передней и задней крышках, визуальной оценкой приводного ремня.

Для каждого вида неисправностей существуют индивидуальные способы проверок механической части и электрической.

Например, в области размещения генератора вращаются не только ротор с подшипниками, но и ролики натяжителя ремня ГРМ, помпа и дополнительно установленные узлы (компрессор кондиционера, насос усилителя руля и т.д.). В этой совокупности вращающихся деталей сложно различить шум подшипников генератора, и чтобы проверить вызывает ли он шум достаточно снять приводной ремень (отключить вращение ротора) и запустить двигатель. Если шум не прослушивается, то это значит имеется повреждение механической части, а именно подшипник (по статистике – это наиболее частая поломка).

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.
Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.
Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Концевая балка кран балки

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Подготавливаем диодный мост к самостоятельной диагностике

Проверить работоспособность моста генератора можно собственными силами, если понимать, как прозваниваются диоды. Но прежде чем начать диагностику нужно провести подготовительные мероприятия. Для этого нужно генератор разобрать для получения доступа к диодам:

• Крепёжные элементы (болты) удерживающие переднюю и заднюю крышку откручиваются.
• На следующем этапе выполняется отсоединение корпуса от обмотки стартера.
• Если конструкция моста, разборная, то узел откручивают.
• От генератора отсоединяется плюсовая клемма.
• Проверяется способ крепления минуса. Если клемма независимая её отключают.
• После снятия передней стенки, мост отсоединяется от обмоток. С этой целью используется паяльник, которым нагреваются выводы до закипания припоя, после чего они аккуратно отодвигаются в сторону с помощью отвёртки.

После завершения подготовительных работ нужно разобраться с вопросом, как правильно проверить, что сгорел диодный мост?

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Статья в тему: Индексы нагрузки и скорости шин

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

• минус АКБ подключите к металлическому корпусу генератора;
• возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
• второй конец провода от нее подключите к клемме «30» генератора;
• свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Статья в тему: Инструкция замены масла механической КПП в автомобиле Nissan

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

• установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
• минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
• прибор покажет либо бесконечность, либо 500-700 Ом;
• поменяйте полюсами щупы: показания должны измениться на противоположные;
• если показания совпадают – диод неисправен;
• проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

Telegram

Разбираемся по какой причине горит диодный мост в автомобильном генераторе

Основной узел в электрической системе любого транспортного средства – генератор. Без этого узла исправный автомобиль даже на новой полностью заряженной аккумуляторной батарее долго ехать не будет. Следовательно, данный агрегат должен всё время быть в работоспособном состоянии, то есть полностью исправным.

При этом первичную диагностику машины можно провести, не вставая с кресла водителя. Однако ремонт или детальная проверка требуют демонтажа источника постоянного тока с дальнейшей его разборкой, чтобы открыть доступ к диодам. Но перед этим автомобилист должен знать основные способы проверки диодного моста.

Признаки неисправности

Блок комплектуется 6-ю диодами. Отказ даже одного из них «гарантирует» образование провалов в напряжении, которое начинает не соответствовать норме. Одновременно формируются электромагнитные помехи. Как определить, что диодный мост генератора не работает? Основные симптомы:

• быстрая разрядка аккумулятора (соответствующая лампа на приборной доске после начала работы двигателя мигает или постоянно горит);
• происходит перезарядка АКБ, ведущая к выкипанию электролита;
• при движении фары светят тускло;
• мощности салонной «печки» и кондиционера явно не хватает;
• медиасистема работает с искажениями.

Отказ диодного моста чаще всего происходит из-за попадания воды внутрь генератора (не стоит лихо форсировать глубокие лужи!). Также возможна и такая причина, как неправильное подключение плюса и минуса при пуске двигателя методом «прикуривания».

Как проверить диодный мост мультиметром и при помощи контрольной лампы

Начнем с того, что проверка диодного моста генератора может быть выполнена двумя способами. Один предполагает наличие тестера (мультиметра), тогда как второй выполняется при помощи контрольной 12 В лампы.

Начнем с простейшего способа с лампой. Сначала нужно реализовать подключение диодного моста (пластины диодного моста) к минусовой клемме аккумулятора. Пластину нужно плотно прижать к корпусу генератора.

Далее берется заведомо рабочая лампочка с проводами, которая одним концом провода подключается к «плюсу» аккумулятора, тогда как второй конец провода присоединяется к клемме выхода дополнительных диодов. Затем подключение производится к болту вывода «+», а также к точкам подключения обмотки статора.

Если лампочка начнет загораться, это четко указывает на то, что произошло перегорание или обрыв диодного моста. Кстати, дополнительная проверка диодного моста на обрыв выполняется так:

Нужно подключить «минус» контрольной лампы на «плюс» аккумулятора, второй конец контрольной лампочки на «минус» АКБ. Далее подключение лампы реализуется в описанных выше местах контактов. Однако в данном случае лама должна гореть ярко. Если это не так (контрольная лампочка не горит или свечение очень слабое), это укажет на обрыв диодного моста.

Проверка диодного моста мультиметром потребует снятия всего моста с генератора. При этом способ более точный, так как каждый диод проверяется тестером отдельно.

Для проверки мультиметр выставляется в режим так называемого «прозвона». В данном режиме устройство издает звук во время замыкания двух электродов. Если звукового оповещения нет, тогда выставляется режим на 1 кОм.

Далее электроды мультиметра подключаются к двум концам диода, после чего щупы меняются местами. В норме диод должен в одну сторону показать 400-700 Ом, тогда как в другую бесконечность.

Сейчас читают:

Что дает чистка дроссельной заслонки и как настроить…

Май 23, 2020

Причина стука гидрокомпенсаторов на холодном или горячем…

Май 23, 2020

Если же бесконечность при прозвоне показывается в обе стороны, это указывает на то, что имеет место обрыв диода. Если же сопротивление есть, но оно слабое или же одинаковое как с одной, так и с другой стороны, в этом случае диод пробит. Теперь давайте рассмотрим такой способ более подробно.

Проверка диодного моста мультиметром

Перед началом диагностики генератора, само устройство нужно очистить от грязи и подготовить. Начинать проверку следует с того, что нужно снять защитный кожух, затем отсоединить выводы регуляторов

Обратите внимание, положительные диоды с красной маркировкой, отрицательные с черной

Во время проверки тестером сначала проверяется вся цепь дополнительных диодов. Если обнаружены проблемы, тогда каждый диод нужно прозвонить по отдельности. Для проверки положительный щуп тестера присоединяется к шине диодов, а отрицательный к нужному диоду.

Как уже было сказано выше, если диод генератора в норме, показания на приборе покажут бесконечность, а после перестановки щупов появится нужное сопротивление. Если же показания отличаются от нормы, диод или весь мост требуется заменить. Подобным образом можно проверить схему из положительных и отрицательных диодов, прозванивая каждый.

Характеристики диодного моста

Как мы уже с вами разобрали, в электронике встречаются диодные мосты в разных корпусах и имеют разные габариты.

Почему так? Дело в том, что каждый диодный мост обладает какими-то своими характеристиками, о которых мы и поговорим в этой главе.

Чтобы далеко не ходить, давайте рассмотрим диодный мост GBU6K и рассмотрим на его примере, как читать характеристики.

Для того, чтобы понять, что это за фрукт и с чем его едят, надо скачать на него техническое описание (даташит). Вот ссылка на этот диодный мост. Ниже рассмотрим основные характеристики диодного моста, которых будет достаточно для рядового электронщика.

Распиновка и корпус

Итак, на главной странице мы видим распиновку выводов. Распиновка – это какие выводы за что отвечают и как правильно их соединять с внешней цепью.

Как вы видите, на средний выводы подаем переменное напряжение, а с крайних выводов снимаем постоянное напряжение. Также на рисунке показано, как соединяются диоды в этом диодном мосте. Нам эта информация еще очень пригодится.

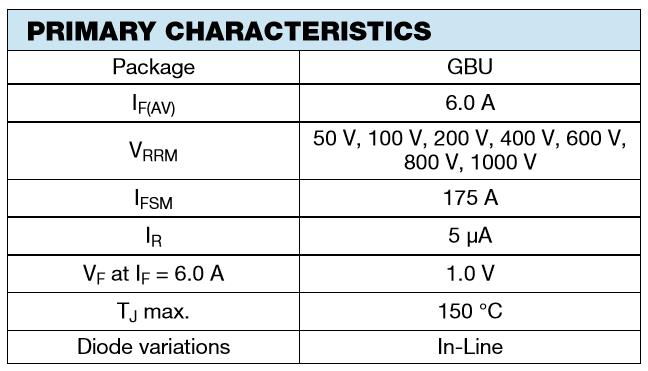

Чуть ниже мы видим вот такую табличку, которая показывает нам самые главные первичные характеристики.

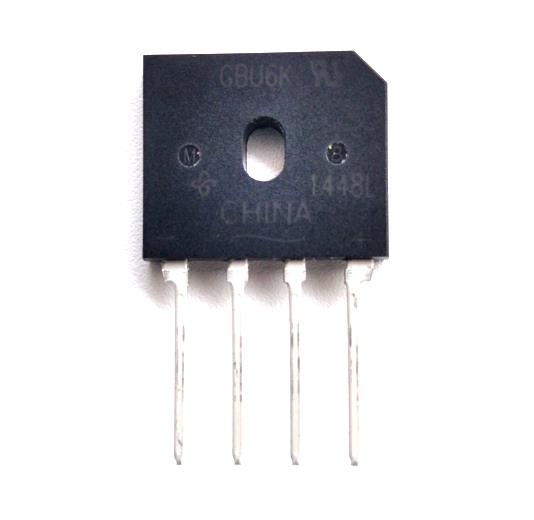

Package – тип корпуса. Корпуса GBU выглядят вот так.

Максимальный ток

Итак, с этим разобрались. Далее следующий параметр. I_F(AV) – максимальный ток, который может “протащить” через себя этот диодный мост. В даташите есть таблички и графики, какие условия должны соблюдаться, чтобы мост смог протащить через себя этот ток без вреда для своего здоровья.

Поэтому, диодные мосты в больших металлических корпусах способны “протащить” через себя очень большую силу тока. Если же маленький диодный мост вставить в какой-нибудь мощный блок питания, то скорее всего он просто-напросто сгорит.

В промышленности в силовой электронике стараются использовать диодные моста большой мощности, например, вот такой диодный мост может “протащить” через себя силу тока в 50 Ампер.

Максимальное пиковое обратное напряжение

Грубо говоря, это обратное напряжение диода. Если его превысить, то произойдет пробой и диоду, а следовательно и диодному мосту, придет “кирдык”

Этому параметру также следует уделять внимание, когда вы будете выпрямлять сетевое напряжение. Если вы будете подавать на диодный мост 220 Вольт, то его пиковое значение будет составлять 310 Вольт (220 × √2)

Так как у меня диодный мост GBU6K, то надо смотреть табличку ниже. Как вы видите, пиковое обратное напряжение диодов составляет 800 Вольт. Значит, такой диодный мост вполне подойдет для выпрямления сетевого напряжения.

Основные проверки без демонтажа генератора

Описываемые далее процедуры проводятся при прогретом двигателе, который работает на холостых оборотах 10 – 15 минут. Первичная проверка основана на том, что напряжение, снимаемое с генератора, превышает напряжение аккумуляторной батареи (необходимое условие ее подзарядки). Для этого выключают двигатель и мультиметром, который переключен в режим работы с постоянным напряжением (предел 20 В или в нему) замеряют напряжение на клеммах батареи. Затем заводят двигатель, выполняют второе измерение и сравнивают результаты. Если изменений нет,  генератор неисправен.

Вторая группа тестов направлена на проверку реле-регулятора, для чего мультиметром продолжают контролировать выходное напряжение генератора. Его показания при работающем двигателе составляют 14 В. При увеличении частоты вращения вала напряжение возрастает, но не более чем на 0,5 – 0,7 В. При нарушении этого условия проводятся более подробные проверки, процесс которых описан здесь.

Далее последовательно включают потребители электроэнергии (фары, отопитель салона и т.д.), записывают показания прибора. Затем использованные ранее потребители включают одновременно и показания мультиметра сравнивают с суммой записанных значений. Разница не должна превышать 5А, в противном случае генератор считается неисправным.Диодный мост проверяют мультиметром или методом прозвонки лампочкой на отсутствие пробоя диодов и обрыв в токопроводящих цепях. Диагностику диодного моста проводят на двигателе или после демонтажа генератора.
