Проверка регулятора холостого хода мультиметром

Как самостоятельно отремонтировать датчик холостого хода?

Процедура ремонта устройства заключается в демонтаже регулятора и его очистке. Для выполнения этой задачи потребуется средство WD-40 либо очиститель для карбюраторных двигателей.

Алгоритм действий при ремонте:

1. ВАЗ 2110 ставится на ровную поверхность, чтобы исключить произвольное скатывание. Поднимается рычаг стояночного тормоза.
2. Открывается моторный отсек машины. От клеммы батареи отсоединяется минусовой зажим, это позволит не допустить короткого замыкания при выполнении задачи.
3. Сам регулятор располагается на корпусе дроссельного узла. От него надо отсоединить пластиковую защелку и отключить разъем с проводкой.
4. Берется средство WD-40 или очиститель карбюратора. С помощью жидкости производится очистка всех каналов, для этого струя направляется прямо в них. Можно использовать ватную палочку, обработанную очистителем. Для лучшего эффекта рекомендуется какое-то время подождать после нанесения средства.
5. Используя отвертку с крестовым наконечником, выполняется откручивание двух болтов, фиксирующих регулятор. Устройство снимается. Иногда при демонтаже могут появиться сложности, поскольку болт, который находится рядом с ресивером, может упасть при откручивании. Поэтому рекомендуется сначала открутить левый винт, а потом приступать к выкручиванию правого. При отсутствии креплений, что характерно для некоторых моделей ВАЗ 2110, производится полный демонтаж дроссельного устройства.
6. Производится очистка конусной иглы, а также пружинки регулятора от грязи и сажи. Очистке подлежит и посадочное отверстие устройства, расположенное на дроссельном механизме. После проведения чистки надо просушить устройство и установить его обратно.
7. При дальнейшей установке рекомендуется произвести чистку воздушного канала на дросселе от загрязнений.
8. Регулятор монтируется на место. Запускается двигатель и проверяется работа контроллера. Если после очистки проблема осталась, устройство подлежит замене.

Как проверить регулятор холостого хода

Определить неисправность данного устройства в автомобилях, оснащенных бортовым компьютером, можно по выдаваемому им коду ошибки. Например, для ВАЗ2114-15 это 0505 (неисправность РХХ). Цифры 0507 говорят о чрезмерно высоких оборотах коленчатого вала, а 0506 – о низких. Идеальный вариант – протестировать регулятор холостого хода на специальном стенде в автосервисе. Однако это достаточно дорого, особенно если учитывать сравнительно небольшую стоимость самого РХХ. Поэтому стоит рассмотреть доступные методы проверки.

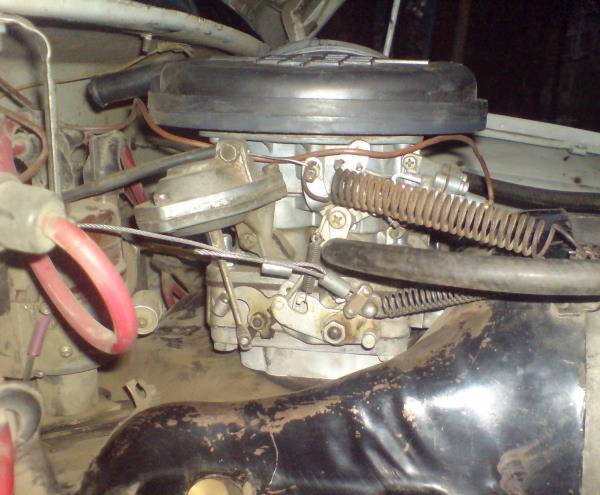

Диагностика РХХ на карбюраторном двигателе

Найдите электромагнитный клапан, который ввернут сбоку в карбюратор. Включите зажигание и отсоедините провод от клапана, потом снова подключите. Должны быть слышны характерные щелчки. Их отсутствие (при условии наличия напряжения 12 вольт на проводе, подходящего к клапану) говорит о неисправности устройства.

Ручное диагностирование

Это простейший метод, для реализации которого потребуется помощник. Алгоритм действий:

• вытащите из гнезда штекер РХХ;
• демонтируйте регулятор;
• подсоедините разъем обратно, держа в руках РХХ;
• попросите помощника завести мотор: шток исправного устройства в момент пуска полностью войдет в соленоид, а затем выдвинется обратно на некоторое расстояние.

Данным способом можно проверить работоспособность иглы и целостность обмоток катушки. Однако невозможно определить соответствие прошивки: игла должна выходить на строго определенное расстояние. Если следовать принципу «от простого к сложному», то выше рассмотрен начальный этап тестирования. Что дальше?

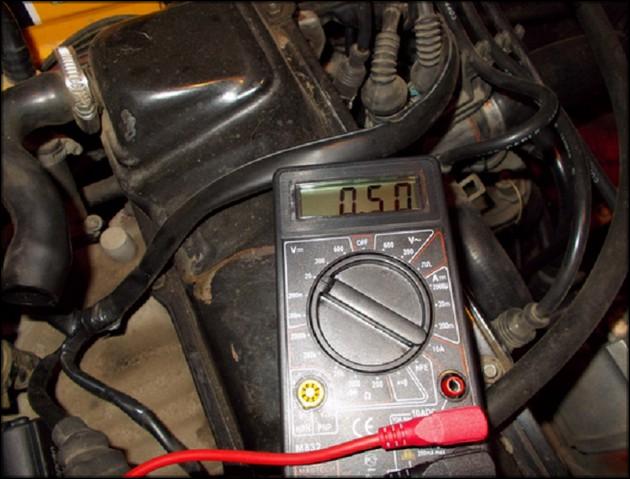

Как проверить датчик холостого хода с помощью мультиметра

Потребуется тестер, измеряющий сопротивление и напряжение. Чтобы определить возможные неисправности регулятора холостого хода, прикоснитесь щупами к контактам С, D и А, В: тестер должен показать 40-80 Ом. Далее измерьте сопротивление между контактами A, D и C, D: оно будет бесконечно большим. Теперь включите зажигание и переведите мультиметр в режим измерения напряжения. Между контактами А, В и C, D напряжение должно находиться в пределах 12-20 вольт.

Диагностика РХХ на самодельном стенде

Если вы обладаете минимальным опытом пайки радиодеталей, то простейшую схему можно собрать самостоятельно. Для этого понадобятся:

• припой с флюсом;
• паяльник;
• зарядное устройство от мобильного телефона;
• неполярный конденсатор 10 мкф на напряжение не ниже 10 вольт;
• штекерная колодка от РХХ;
• лампочка на 6 В;
• любой выключатель на два положения.

Данный «стенд» поможет проверить устройство с помощью импульсов. Один из выводов «зарядки» подключите через разъем к контактам А и С датчика холостого хода. Ко второму проводу блока питания подсоедините последовательно лампочку – к ее другому контакту подключите тумблер. Параллельно его выводам припаяйте конденсатор, который одновременно нужно присоединить к контактам B и D. Включите блок в сеть 220 В и щелкните тумблером: яркое свечение лампы говорит о неисправности регулятора, если же она горит вполнакала, РХХ в норме.

Принцип работы и местонахождение РХХ

Вкратце, все происходит следующим образом. Когда двигатель работает на холостых, в него поступает определенный объем воздуха, который позволяет ему ровно функционировать.

ДПКВ учитывает количество оборотов, эти данные поступают на блок управления, с которого на РХХ дается команда уменьшить или увеличить подачу воздуха. Что он и делает, игнорируя прикрытую дроссельную заслонку.

Устройство РХХ: 1) клапан; 2) корпус регулятора; 3) обмотка статора; 4) ходовой винт; 5) штекерный вывод обмотки статора; 6) шариковый подшипник; 7) корпус обмотки статора; 8) ротор; 9) пружина.

Если прогреть двигатель до рабочей температуры, контроллер автоматически начинает поддерживать обороты холостого хода. Если же двигатель не нагрелся до нужного градуса, тогда сам контроллер за счет РХХ увеличит обороты, тем самым обеспечив прогрев двигателя на повышенных оборотах. Такой режим работы двигателя разрешает начать движение автомобиля сразу, без прогрева.

Где находится регулятор холостого хода? Да в корпусе дроссельной заслонки — там крепится двумя винтами. Встречаются автомобили, головки крепежных винтов на которых могут быть рассверлены или же сами винты посажены на лак, что, безусловно, может значительно усложнить замену или прочистку воздушного канала РХХ. В таких случаях крайне сложно обойтись без демонтажа корпуса дроссельной заслонки.

В настоящее время автопроизводители используют следующие типы регуляторов холостого хода:

Рассмотрим каждый из перечисленных типов более детально.

Соленоидный регулятор холостого хода работает, используя электромагнитную силу. Так, когда на его катушку подается напряжение, сердечник втягивается, а механически связанная с ним заслонка поднимается, открывая тем самым воздушный канал. Когда напряжение пропадает (то есть, соленоид отключается), заслонка возвращается на свое место, перекрывая канал.

Регулировка работы соленоидного РХХ выполняется путем изменения частоты подачи командных сигналов на исполнительный орган. Для того чтобы пропустить через себя точно отмеренное количество воздуха, на рабочий орган подаются сигналы большой частоты. Это позволяет подавать воздух небольшими порциями.

Шаговый регулятор холостого хода имеет в своей конструкции кольцевой магнит, а также четыре электромагнитные обмотки. На них поочередно подается напряжение, благодаря чему создается вращающееся магнитное поле, заставляющее вращаться управляющий ротор. Он соединен с исполняющим механизмом, который и запирает или отпирает воздушный канал.

Что касается роторных регуляторов холостого хода, то они управляются с использованием частотных импульсов. Алгоритм работы схож с соленоидным типом, однако вместо соленоида в данном случае используется именно ротор.

Методы диагностики РХХ

По правилам проверка автомобильного РХХ проводится на особом стенде. Он зачастую встречается лишь в крупных автотехцентрах. Обращение в них имеет смысл только в экстренных случаях, когда иными способами определить причину поломки не удалось. Обычно выяснить, что деталь сломалась можно и самостоятельно.

Но сначала стоит удостовериться, что сломался именно этот элемент, так как подобные признаки могут встречаться и при иных поломках.  Для этого требуется максимально быстро разогнаться на машине. Проводить испытания желательно на свободной большой площадке или пустынном участке дороги, чтобы не помешать другим участникам движения. Если динамические показатели машины не изменились, скорее всего, сломался этот элемент. Если мотор стал хуже тянуть и разгоняться, то потребуется проверка не только регулятора холостого хода, но и диагностика мотора. Такое поведение машины нередко указывает на серьёзные неполадки силовой установки или на совокупность неисправностей, включая поломку РХХ.

Также нелишне узнать, присутствуют ли какие-либо коды неисправностей на бортовике. Найденные ошибки можно расшифровать на специальных сайтах в Интернете. По ним можно понять, связана ли поломка с РХХ или нет.

Диагностику датчика рекомендуется начинать с визуального осмотра. На нём нередко можно увидеть нагар и прочие отложения, поломку иглы и других элементов. Неисправная деталь ремонту не подлежит. Поэтому в случае обнаружения внешних дефектов её необходимо заменить. Нагар же можно удалить средством для чистки карбюратора. Этим составом рекомендуется почистить и весь дроссельный узел, так как, вероятнее всего, он тоже загрязнён.

Если видимых повреждений не обнаружено, следует продиагностировать деталь и проводку. Для этого существует несколько способов.

Первый способ. Для него потребуется диагностический сканер и программа для компьютера или ноутбука. Иногда встречаются приложения и для смартфонов. Например, можно взять адаптер адаптер ELM327 и программу OpenDiagMobile. Это устройство простое и недорогое. Сложностей с поиском данной программы обычно не возникает.

В меню рекомендуется установить положение датчика на 20 шагов больше, чем нынешнее. Понаблюдать, как работает клапан.

Второй способ. Бывает, что вышел из строя не сам регулятор, а повреждена проводка. Этот дефект приводит к неправильной работе детали. Чтобы обнаружить проблему, необходимо воспользоваться мультиметром. Измерения производятся так:

• Заглушить двигатель;
• Перевести измерительное устройство в режим вольтметра;
• Удалить разъём с детали;
• На мультиметре поставить значения 0–20 Вольт;
• Померить напряжение на отключённом разъёме. Оно будет составлять 12 Вольт. Если значение иное, присутствует обрыв проводки. Его следует найти и устранить.

Третий способ. Проверка рхх мультиметром. Прибором, установленным на омметр, замерить сопротивление детали. На тестере установить значение 0–200 Ом. Сначала следует померить сопротивление на выходах A и B, а затем — на C и D. Клемму необходимо отключить. Если РХХ работоспособен, на дисплее высветится 50–55 Ом. А сопротивление между A и C или B и D будет равно бесконечности. Если значения отличаются от указанных, деталь следует поменять.

Четвёртый способ. Удалить датчик и дроссельный узел со своего места. При включении и выключении зажигания, можно будет вживую увидеть, как функционирует деталь. Метод позволяет определить сбои в её работе, подозрительные шумы и звуки.

Причины неисправности ДХХ бывают электрическими и механическими. Деталь чаще всего ломается от времени или из-за низкого качества. На её срок службы влияет регулярность технического обслуживания и особенности эксплуатации автомобиля. Датчик неремонтопригоден. Можно лишь выполнять очистку его элементов от загрязнений. В остальных случаях устранить проблему поможет только замена детали.

Проверяем датчик своими руками

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

Проверяем наличие питания на датчике. Для этого замеряем напряжение на двух крайних контактах колодки, А и D. Включаем зажигание, чёрный щуп мультиметра ставим на массу двигателя, плюсовой щуп — на контакты по очереди. Напряжение должно быть в пределах 12 Вольт. Если меньше или отсутствует вовсе — ищем обрыв по цепи или виним во всем электронный блок управления. Но для начала проверяем напряжение на выводах с ЭБУ 4 и 54. Здесь, естественно, тоже должно быть 12 В.

Напряжение в норме.

Переводим мультиметр в режим омметра и измеряем сопротивление между контактами А-В и С-D на самом датчике. Как видно из схемы, мы проверяем сопротивление обмотки шагового электродвигателя регулятора. Между указанными контактами номинальное сопротивление от 40 до 80 Ом, по заводскому номиналу — 53 Ом.

Проверяем электродвигатель на замыкание обмоток. Для этого измеряем сопротивление на клеммах А-D и В-С. Сопротивление должно стремиться к бесконечности, то есть контакта между двумя обмотками быть не должно

Если сопротивление есть, не важно, какого значения, делаем вывод о том, что обмотки замкнуты накоротко. Это не лечится, меняем датчик на новый.

Нельзя сказать, что такой метод проверки на 100%!г(MISSING)арантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

1. Откручиваем датчик и вынимаем его из корпуса дросселя.
2. Подключаем контактную колодку к датчику.
3. Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.

4. Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.

   Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Датчик с нагаром.

Замачиваем клапан в очистителе.

Очищенный датчик.

Диагностика, ремонт и замена регулятора холостого хода

Чтобы проверить и заменить сам регулятор, потребуется демонтировать дроссельный узел и отсоединить от него устройство. Из инструментов и средств будут необходимы:

• отвёртка с крестовидной битой;
• шлицевая отвёртка;
• круглогубцы;
• торцевой ключ или головка на 13;
• мультиметр с возможностью измерения сопротивления;
• штангенциркуль (можно использовать линейку);
• чистая сухая тряпка;
• охлаждающая жидкость на долив (максимум 500 мл).

Демонтаж дроссельного узла и снятие РХХ

Чтобы снять дроссельный узел, необходимо:

1. Поднять капот, отключить от аккумулятора минусовой провод.
2. При помощи шлицевой отвёртки зацепить наконечник троса привода дроссельной заслонки и снять его с «пальца» педали газа.
3. На дроссельном блоке круглогубцами отсоединить фиксатор на секторе привода заслонки дросселя. Фиксатор отсоединяется при помощи круглогубцев или отвертки
4. Провернуть сектор против часовой стрелки и отсоединить от него наконечник троса. Чтобы отсоединить наконечник, нужно провернуть сектор привода против часовой стрелки
5. Снять пластиковый колпачок с наконечника троса.
6. При помощи двух ключей на 13 ослабить крепление троса на кронштейне. Чтобы ослабить трос, нужно отпустить обе гайки
7. Вывести трос из прорези кронштейна. Чтобы снять трос, его нужно вывести из прорези кронштейна
8. Отсоединить колодки проводов от разъёмов РХХ и датчика положения заслонки дросселя.
9. Отвёрткой с крестовидной битой или круглогубцами (в зависимости от типа хомутов) ослабить хомуты на подводящем и отводящем штуцерах охлаждающей жидкости. Снять хомуты. При этом возможно вытекание небольшого количества жидкости. Вытереть её потеки сухой чистой тряпкой. Хомуты можно ослабить отверткой или пассатижами (круглогубцамим)
10. Таким же образом ослабить хомут и снять шланг со штуцера вентиляции картера. Штуцер вентиляции картера расположен между штуцерами подвода и отвода охлаждающей жидкости
11. Отвёрткой с крестообразной битой ослабить хомут на патрубке подвода воздуха. Снять патрубок с корпуса дроссельного блока. Воздушный патрубок зафиксирован червячным хомутом
12. Аналогично ослабить хомут и снять шланг для отвода топливных паров со штуцера на дроссельном узле. Для снятия шланга отвода паров топлива нужно ослабить хомут
13. При помощи торцевого ключа или головки на 13 открутить гайки (2 шт) крепления дроссельного узла к впускному коллектору. Дроссельный узел крепится к коллектору при помощи двух шпилек с гайками
14. Снять со шпилек коллектора корпус дроссельного узла вместе с уплотнительной прокладкой. Между дроссельным узлом и коллектором установлена уплотнительная прокладка
15. Извлечь из коллектора пластиковую втулку, задающую конфигурацию воздушного потока. Пластиковая втулка задает конфигурацию воздушного потока внутри коллектора
16. Используя отвёртку с крестообразной битой, отвернуть два винта, крепящих регулятор к корпусу дроссельного блока.

    Регулятор крепится к корпусу дроссельного узла при помощи двух винтов

17. Аккуратно снять регулятор, стараясь не повредить резиновое уплотнительное кольцо. В месте соединения РХХ с дроссельным узлом установлено уплотнительное резиновое кольцо

Принцип действия РХХ

Установленный на моторе датчик (ДМРВ) определяет объем входящего воздуха и подает сигнал ЭБУ, который «отдает команду» на «отправку» к форсункам необходимого количества топлива. Одновременно блок управления снимает показания датчика положения коленчатого вала и контролирует работу РХХ. Последнее действие выражается в подаче «команды» на открытие дополнительного канала.

Еще одна функция РХХ – регулировка холостых оборотов (700-900 в минуту) в зависимости от прогрева мотора. Если температура недостаточна, ЭБУ «приказывает» датчику увеличить проходимость канала: в итоге в камеру сгорания поступает больше воздуха, а блок управления одновременно подает больше топлива – в результате число оборотов увеличивается и силовой агрегат прогревается быстрее. Точно также, используя РХХ, ЭБУ учитывает изменение нагрузки на двигатель, связанные с подключением дополнительных потребителей: например, фар, салонного отопителя, обогрева заднего стекла, зеркал, сидений и т. д. В итоге мотор при любой нагрузке работает стабильно.

Какие признаки свидетельствуют о неисправности регулятора холостого хода на Приоре

Регулятор холостого хода имеет большой ресурс работы, поэтому необходимость его проверки, ремонта или замены возникает не раньше, чем при пробеге свыше 100 тысяч км. Основные причины, по которым РХХ на Приоре может выйти из строя — это:

• повреждение изоляции одного из проводов питания, в результате чего возникает короткое замыкание, и перегорает одна из двух обмоток;
• прохождение токов высоких значений, что обычно возникает в случае, когда водитель пытается завести двигатель с подсевшим аккумулятором. Именно поэтому не рекомендуется пытаться завести двигатель, когда подсел аккумулятор, так как в итоге могут выйти из строя датчики или регулятор ХХ;
• загрязнение игольчатого клапана и штока;
• естественный износ с течением времени.

В случае выхода из строя регулятора холостого хода, водитель сразу же обнаружит следующие виды неисправностей:

1. Невозможность запуска двигателя. Если клапан регулятора заклинит в закрытом (нулевом) положении, то двигатель можно будет завести, нажав на педаль газа.
2. При запущенном двигателе наблюдается плавание оборотов (неустойчивость холостого хода). Это наиболее частая причина проявления неисправности устройства. Проявляется в том случае, когда регулятор не может выбрать оптимальное положение открытия канала. Когда он устанавливается в определенном положении, но при этом не хватает воздуха, ЭБУ пытается увеличить открытие канала, но в результате происходит повышенное поступление воздуха. ЭБУ снова пытается снизить расстояние открытия канала. Причиной в таком случае может быть не только сам регулятор, но и такие последствия, как засорение байпасного канала, неплотное перекрытие заслонки, некорректная информация с ДПДЗ.
3. Двигатель слишком долго прогревается.
4. При движении, когда водитель переходит в режим передвижения на нейтрали, глохнет двигатель.
5. Отсутствие повышенных оборотов на холодном двигателе.

Плавание оборотов — это наиболее распространенное явление, с которым сталкиваются водители Приор и других автомобилей. Причем причиной не всегда может быть РХХ. Нельзя исключать неисправность ДПДЗ и других датчиков. И чтобы удостовериться в том, что из строя действительно вышел РХХ, необходимо произвести диагностику этого устройства.

Это интересно! ЭБУ не диагностирует регулятор холостого хода, поэтому выдавать ошибку о его неисправности он не может. Однако косвенно свидетельствовать о его неисправности могут низкие или высокие обороты на холостом ходу, что контроллер фиксирует с помощью датчика коленчатого вала, и выдает соответствующие ошибки на БК: Р0506 — низкие обороты ХХ, и Р0507 — высокие обороты ХХ, что происходит по причине блокировки регулятора.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Конструктивные особенности

На этапе возникновения ДХХ эксплуатировались соленоидные и роторные датчики холостого хода. Они имели два положения по аналогии с вентилем – Открыто/Закрыто, что снижало эффективность регулировок оборотов двигателя. В настоящее время их заменил 4-х шаговый клапан со ступенчатыми регулировками подачи по байпасу.

Если разобрать РХХ, можно увидеть, что он собран из четырех деталей:

• шаговый электродвигатель;
• шток четырехпозиционный;
• пружина;
• игла.

При подаче напряжения на одну из четырех обмоток катушка намагничивается, взаимодействует с магнитным кольцом, перемещает шток в одно из четырех положений. Соответственно, количество поломок этого электроприбора максимально ограничено:

• забивается байпасный канал;
• перегорают обмотки;
• ломается игла или пружина.

Датчик позиционируется , то есть считается условно не ремонтопригодным. Дешевле заменить целиком, чем разбирать и ремонтировать отдельные детали. Если их нет в продаже, нужно вытачивать самостоятельно.

Однако первую причину можно устранить собственными силами – при отключенном разъеме снимаем регулятор, чтобы почистить обводной канал универсальным спреем WD-40.

Место установки

Зная принцип действия РХХ, определить, где находится клапан, очень просто – возле дроссельной заслонки и датчика ее пространственного положения ДПДЗ.

Крайне редко датчик приклеивается к корпусу заслонки на лак, в остальных случаях прибор фиксируется двумя винтами, для которых имеются посадочные отверстия. Основной задачей, как отрегулировать при установке РХХ клапан своими руками, является именно обеспечение расстояния 23 мм от иглы до фланца посадочного.

Перед тем, как снять регулятор для замены, следует изучить маркировку. Взаимозаменяемыми считаются РХХ с маркировками 01/03 или 02/04. Если поставить 02 вместо 01 или 03, работать прибор будет некорректно.

Схема подключения

На регулятор холостого хода приходит единственный жгут из четырех проводов от ЭБУ. Ниже приведена схема распределения по обмоткам электродвигателя.

Регулятор холостых оборотов на Шниве: причины неисправностей

Устройство представляет собой специфическое реле особенной конструкции. Проблемы могут быть аналогичными. Обычно деталь отказывает по причине факторов.

1. Естественный износ. При длительной эксплуатации механизм может изнашиваться – слабеет пружина, истирается головка клапана. Также возможно растрескивание уплотнительной прокладки, герметика.
2. Механическое повреждение. Обычно такие проблемы возникают после не аккуратного ремонта, небрежного обслуживания автомобиля. Корпус детали пластиковый, он не предназначен для выдерживания ударов, сильной вибрации или тряски.
3. Повреждение электрики. Автомобилисты обращаются к механикам с проблемой перетирания или повреждения проводки. Поломка быстро устраняется и машина снова готова к езде.
4. Программный сбой электрооборудования. В отдельную категорию выделяют неполадки ЭБУ и наличие программных ошибок. Подобные проблемы диагностируются только сканером и их можно устранить исключительно на программном уровне.

Проверка регулятора добавочного воздуха

Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.

Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.

Омметром измеряем, сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним.

У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.

Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.

Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними.

В одном случае заслонка должна полностью открыться, в другом – закрыться

Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает.

Неисправный регулятор заменяем.

Снятие регулятора добавочного воздуха

Отверткой ослабляем хомут

Снимаем шланг подвода воздуха.

Отверткой ослабляем хомут нижнего шланга.

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга

Снимаем с регулятора стальной хомут и резиновую трубку.

Устанавливаем регулятор в обратной последовательности

При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху

Источник

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
4. Отверткой для разработки прокручиваем колесико.
5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

1. Откручиваем два винта. Достаем сломанный узел.
2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

• отвертка крестовая;
• отвертка плоская.

1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
2. Ослабив хомут, снимаем шланг на впускной трубе.
3. Демонтируем дефектный прибор, открутив два болта.
4. Производим замену прибора.
5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
3. Не исключено, что новая запчасть оказалась бракованной.
4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.
