Что такое датчик холла в автомобиле, его подключение, признаки и устранение неисправностей

Датчик холла принцип работы и какова его роль в системе зажигания?

На блоге мы уже рассматривали различные системы зажигания, в частности, бесконтактных, у которых механический прерыватель в трамблёре заменён хитрым датчиком. О нём и поговорим, о датчике Холла, так его называют. Датчик Холла принцип работы его заключается в том, что он дает отсечку в нужной точке для поджига рабочей смеси в цилиндре, но давайте по порядку.

Датчик Холла принцип работы

Как мы видим, наш сегодняшний герой выполняет крайне ответственное задание в системе зажигания, но пока что он остаётся для нас тёмной лошадкой. Исправим данный недостаток. Итак, датчик холла что это и как работает?

Для начала немного истории. Своё название это устройство получило благодаря одному из сотрудников балтиморского университета Э. Холла, который в конце ХIХ века открыл эффект возникновения напряжения на краях полупроводниковой пластины при изменении магнитного поля, в котором она находится.

Другими словами, если специальную пластинку поместить в место, где будет периодически проскакивать магнит или что-либо, что может изменить имеющееся магнитное поле, к примеру, металлический предмет, то на её краях будут появляться импульсы напряжения, а они в свою очередь могут использоваться электроникой в качестве сигналов к действию.

Одно из ключевых преимуществ подобных датчиков – отсутствие каких-либо механически контактирующих элементов, а это значит, что нет износа и, как следствие, продолжительный срок безотказной работы узла.

Надо отметить, что эффект Холла стал массово использоваться в промышленности лишь во второй половине ХХ века, когда полупроводниковые материалы стали доступными.

Своё место датчики Холла нашли и в автомобилях, а если точнее – в двигателях, где их полезные свойства пригодились в системах зажигания.

Устанавливается такое устройство в корпус трамблёра. Внутри него, как мы уже знаем, имеется вал, именуемый в литературе валом прерывателя-распределителя.

В определённом месте на этом валу закреплена магнитопроводящая пластина, имеющая столько сердечников, сколько и цилиндров в силовом агрегате.

Вращаясь синхронно с распредвалом и коленвалом, она в момент прохождения одного из сердечников мимо датчика, возбуждает в нём импульс электрического напряжения, который затем поступает в коммутатор системы зажигания, где используется для управления работой катушки зажигания. Этот импульс является отправной точкой для генерации искры свечи.

Система зажигания сгенерирует искру именно в тот момент, когда необходимо поджечь топливно-воздушную смесь – ни на мгновение раньше, ни на мгновение позже, иначе мотор просто-напросто не сможет нормально работать. Такой вот нехитрый алгоритм.

Как проверить датчик Холла?

Как и любой другой электронный элемент, наш герой тоже может выходить из строя, и узнать об этом мы можем по плохой работе двигателя авто, а именно:

• мотор сложно завести или он вообще отказывается стартовать;
• на холостом ходу заметны перебои или просадки оборотов;
• при движении машина внезапно глохнет;
• на высоких оборотах авто начинает дёргать.

Конечно же, не факт, что эти симптомы связаны именно с датчиком Холла, но, тем не менее, проверить его нужно. Сделать это можно своими силами.

1. Попросите у друзей или где-нибудь на время проверки, переставьте и убедитесь в том, является ли причиной ваших бед именно датчик Холла;
2. Просто замерьте напряжение на выходе, оно должно быть в точке разрыва 0,4 В, а в точке прохода пластины — 11В.;
3. Разобрать трамблер, провод высокого напряжения с надсвечником и свечей положите на корпус автомобиля с гарантией контакта на минус. Включите зажигание и замкните контакты 6 и 3 на панели коммутатора. Если искра на контактах свечи зажигания появится, то ваш датчик вышел из строя.

Но все-таки наиболее простой и примитивный способ – замена датчика на заведомо исправный. На видео ниже, видно как это просто.

Все-таки проверка требует квалифицированного подхода, если вы им не обладаете, не стоит экспериментировать. Надежно и с гарантией успеха лучше обратиться к специалистам и сделать все как положено.

Пожалуй, вот так кратко, датчик Холла принцип работы и его значение вам понятны. Надеюсь, вы почерпнули минимальные полезные знания из этой статьи.

На этом разрешите откланяться и напомнить, читайте свежие и интересные публикации, появляющиеся на блоге, поможет подписка. До скорых встреч!

auto-ru.ru

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается

Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально

Датчик Холла является основным элементом бесконтактной системы зажигания бензинового двигателя

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

Работа сенсора осуществляется следующим образом: на оси трамблёра есть специальная пластина корончатого типа. Её особенностью являются прорези, количество которых соответствует числу цилиндров мотора. В конструкции датчика также предусмотрен постоянный магнит. Как только начинает вращаться вал распределителя зажигания, ведомая пластина пересекается с пространством датчика, что приводит к возникновению импульса, который передаётся в катушку зажигания. Этот импульс преобразуется и вызывает образование искры на свечах, вследствие чего и происходит зажигание топливовоздушной смеси.

Принцип работы элемента Холла: 1 — магнит; 2 — пластинка из полупроводникового материала

По мере роста числа оборотов двигателя, увеличивается частота импульсов, поступающих от ДХ, что определяет нормальную работу силового агрегата. Несмотря на то что рассмотренное явление было открыто задолго до того момента, как появились серийные автомобили, тем не менее оно используется в автомобильном производстве и сегодня. Сенсор является довольно надёжным прибором, поломка которого происходит не так часто.

Видео: работа датчика Холла

На датчике Холла есть три контакта:

• масса;
• плюс питания (около 6 В);
• связь с коммутатором системы зажигания.

Где находится ДХ на ВАЗ 2107

Если вы являетесь владельцем ВАЗовской «семёрки» с бесконтактным зажиганием, то совсем не лишним будет знать, где расположен датчик Холла. Отыскать распределитель зажигания не составит труда, а вот сам сенсор находится под его крышкой. Для доступа к ДХ необходимо снять две защёлки и убрать крышку трамблёра, после чего можно увидеть сам датчик.

Датчик Холла на ВАЗ 2107 находится в подкапотном пространстве под крышкой трамблера

Схема подключения

Датчик Холла имеет непосредственную связь с коммутатором и подключается по схеме, приведённой на рисунке.

Датчик Холла имеет простую схему подключения: сигнал с прибора подается на коммутатор, а затем на катушку зажигания

Сам коммутатор выполняет следующие функции:

• усиливает импульсы до 12 В и передаёт их на катушку зажигания;
• получает сигнал от ДХ в виде импульса.

Простыми словами, коммутатор представляет собой обычный усилитель, который выполнен по аналогии со сборкой на полевых транзисторах. Несмотря на простоту схемы, устройство проще приобрести, чем изготавливать самому. Главное, чтобы датчик Холла и коммутатор на ВАЗ 2107 были правильно установлены и подключены. Иначе работа сенсора будет неправильной.

Коммутатор предназначен для усиления поступающей на него импульсов от датчика Холла

Как Поменять Датчик Холла На Ваз 2107

Как проверить и заменить датчик ВАЗ Холл 2107

датчик

ВАЗ Холл2107 . Это один из важнейших компонентов системы зажигания автомобиля. В случае сбоя силовая установка может прерваться, и вполне возможно, что машина полностью остановится.

датчик

ВАЗ Холл2107. Это контрольное устройство, представляющее собой контроллер распределительного вала, которое установлено рядом с распределителем и гарантирует его правильную работу. Вал выключателя распределителя имеет специальную пластину в форме короны. На этой пластине есть специальные прорези, а на распределительном валу установлен магнит. Когда распределительный вал вращается, металлические лопасти попадают в пространство контроллера. В результате генерируется импульсное напряжение, которое поступает на катушку зажигания и превращается в высокое. Конечная цель. свечи зажигания. Схема зажигания

Следует отметить, что контроллер ВАЗ распределительного вала 2107 Есть только 3 терминала. Один подключен к минусу, а другой. подает напряжение в шесть вольт, третий. передает импульс конкретно на коммутатор.

Vazovsky датчик

зал

Как определить проблему

Если у вас есть подозрения, что Инспектор Холл на ВАЗе начал выходить из строя перед его заменой, то вам необходимо убедиться, что у него есть проблема. Это определяется по следующим критериям:

• источник питания практически не запускается или никогда не запускается;
• двигатель работает рывком, вращение неравномерно;

READ Как Настроить Карбюратор Солекс На Ваз 2106

Выход

• рывки при движении на большой скорости;
• непредсказуемая работа двигателя. он может остановиться в любой момент.

Метод проверки

Специалисты рекомендуют заменить следующие методы проверки датчика Холла, автомобиля семейства ВАЗ:

1. Самый простой и вероятный способ. позаимствовать что-то новое или проверенное у кого-то. датчик и заменить его своим. Если с двигателем все в порядке, то вам нужно пойти в магазин и купить новый.
2. Второй способ. измерить выходное напряжение с помощью тестера. исправный датчик выдает напряжение 0,4-11 вольт.
3. Другой вариант. смоделировать работу контроллера Холла. Чтобы освоить это несложно, нужно вытащить блок из 3 вилок из самого контроллера. Затем включите зажигание и подключите 3-й и 6-й выходы. Если возникает искра, вполне вероятно, что причину сбоев системы следует искать в другом узле, а не в датчике.

замена

Если вы уверены, что проблема неисправности заключается в датчике Холла, то вы можете заменить его самостоятельно. Это не сложно, и любой автолюбитель может справиться с этим при желании. Нет смысла переплачивать мастерам ВТО, вы можете проверить это самостоятельно и самостоятельно произвести замену.

READ Масло В Опель Астра Z18xer Какое

отвертка;

Такая отвертка нужна

ящики для снятых деталей.

Этапы

Желательно проводить работы в хорошо освещенном помещении.

Правильное соединение колодок

1. Сначала снимите распределитель непосредственно с машины, а затем открутите крышку.
2. Затем слегка потяните ползунок, потянув его вверх.
3. Снимите пластиковую крышку.
4. Вилка привинчена и должна быть отвинчена.
5. Мы вынимаем это.
6. Сенсорная пластина опирается на винты, которые нужно открутить.
7. Закрепляем вакуумный консилер болтами, а также откручиваем их.
8. Снимите стопорное кольцо.
9. Снимите тягу и сам корректор.
10. Чтобы достать провода, нужно сдвинуть зажимы.
11. Удалить подложку.
12. Теперь нужно открутить пару болтов и снять датчик Холл.
13. Мы вставляем новый.
14. Монтажные работы проводятся в обратной последовательности.

Как поменять датчик Холла на ваз 2107 |

Важно! В случае каких-либо признаков повреждения не откладывайте ремонт. Немедленно проверьте контроллер Холла и при необходимости замените

Как видите, все очень и очень просто. Стоит потратить всего час вашего времени, чтобы сэкономить несколько тысяч рублей, которые вы должны заплатить в свои СТО.

Неисправности и причины

О нарушениях в работе датчика Холла могут говорить несколько симптомов. Так, двигатель вдруг резко начинает потреблять значительно больше топлива. Это случается по причине того, что подача воздушно-топливной смеси в цилиндры осуществляется не один раз за единственный оборот коленчатого вала, а больше. Также двигатель может работать нестабильно. Машина задергается, может резко замедлится. Иногда не получается разогнать авто до скорости выше 60 километров в час.

Нередко поломка элемента приводит к тому, что полностью пропадает искра зажигания. Это влечет за собой невозможность запуска силового агрегата. Диагностические системы автомобилей могут зависать, может загораться лампочка «проверьте двигатель». Также иногда случается такая ситуация – она коварна тем, что вроде бы все работает. Пока двигатель не прогреется до рабочих температур, он действует как положено. Как только температура дойдет до рабочей, двигатель тут же глохнет.

Эффект Холла

Эдвин Холл показал, что в направлении, поперечном магнитному полю, в проводнике образуется ЭДС при протекании по нему постоянного тока. На практике это выглядит, как возникновении потенциалов на кромках металлической полосы, когда к полосе подносят магнит. В результате становится возможным фиксировать факт приближения к датчику. Разница потенциалов зависит по большей части от:

1. Величины протекающего постоянного тока.
2. Напряжённости магнитного поля.
3. Подвижности и концентрации носителей заряда в материале.

До 1950-х годов, когда впервые создали регистратор микроволнового излучения, эффект Холла не применялся за пределами лабораторий. В массовое плавание запущен изготовителями компьютерных клавиатур – концерны оказались заинтересованы в отыскании бесконтактного пути регистрации положения клавиш и нашли таковой в 1968 году. Твердотельный датчик, изобретённый в 1965 году Джо Мопином и Эверетом Вортманом, сильно улучшил характеристики оборудования. Сейчас в промышленности отмечается ежегодный прирост потребности в сенсорах Холла, по оценкам, топовая пятёрка компаний-производителей собирает доход в 2 млрд. долларов.

Сегодня датчики Холла используют из-за указанной особенности – они практически вечные, не содержат движущихся и трущихся частей. В клавиатуре ломается преимущественно не чувствительный элемент, а контроллер. Известны вирусы, умеющие перепрограммировать чип и заражающие компьютер… через USB-клавиатуры. Кстати, спецслужбы давно уже взяли на вооружение метод, чтобы шпионить, а эффективной защиты против уязвимости попросту нет.

Посмотрим, как работает датчик Холла. Представим полосу полупроводника, вдоль которой протекает постоянный ток. В отсутствие внешних возмущений внутри создаётся электрическое поле, приводящее в движение носители заряда. Предположим, теперь перпендикулярно поверхности полосы возникают линии постоянного магнитного поля. Возникающая сила Лоренца станет по правилу левой руки действовать на ход процесса. Напомним, что направление определяется так: «Если поместить левую руку так, чтобы линии магнитного поля оказались перпендикулярны ладони, а вытянутые пальцы смотрели в направлении движения зарядов (в физике – положительно заряженных частиц, а не отрицательных электронов), отогнутый на 90 градусов большой палец укажет в сторону действия силы Лоренца».

Загадки в эффекте Холла нет. Формула Лоренца предложена на добрый десяток лет позже – в 1892 году – прежде, чем люди узнали, что пластинка золота формирует разность потенциалов на торцах при протекании постоянного электрического тока. О влиянии магнитного поля на проводники в 1831 году однозначно высказывался Майкл Фарадей, благодаря тайному поклоннику которого мир узнал о генераторах и двигателях. Поныне неизвестно, кем придуман первый мотор постоянного тока. При обратном включении работающий генератором.

Эффект Холла открыт в 1879 году на базе университета Джона Хопкинса в Балтиморе. Эдвин пытался проверить теорию Кельвина, озвученную тридцатью годами ранее, активно работал над изучением действия магнитного поля на золотую пластинку. Учёный ввёл коэффициент, показывающий продуцируемый эффект в зависимости от произведения приложенного магнитного поля и протекающего тока. Очевидно, что величина зависит от свойств материала. Момент уже обсуждался.

Эффект Холла

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

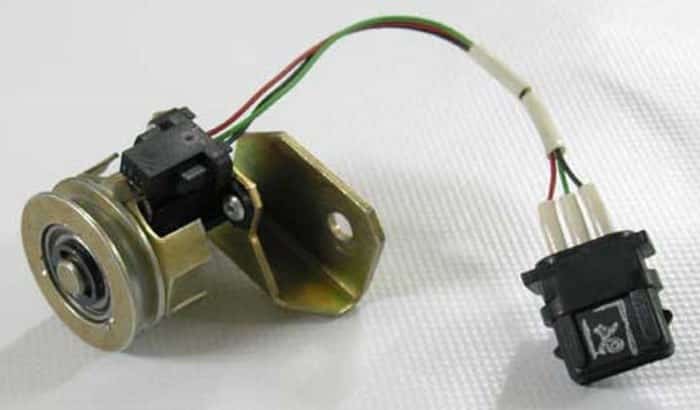

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Замена датчика Холла на ВАЗ 2107

Процесс замены ДХ не самый приятный, поскольку придётся не только снять, но и полностью разобрать распределитель зажигания. Для начала нужно приобрести сам сенсор и подготовить такие инструменты:

• ключ на 13 (рожковый или накидной);
• отвёртку;
• плоскогубцы;
• молоток.

Прежде чем приступить к разборке трамблёра, нужно обратить внимание, как он расположен. Лучше всего сделать метки на его корпусе и блоке цилиндров

Если регулировка зажигания для вас не является сложным мероприятием, то распределитель можно демонтировать без всяких меток. Процедура по снятию и замене датчика на «семёрке» производится в следующей последовательности:

1. Снимаем минусовую клемму с АКБ, крышку с распределителя зажигания, вакуумный шланг и отсоединяем разъем, который идёт к датчику.

2. Для снятия трамблёра откручиваем болт на 13, снимаем шайбу и вынимаем сам распределитель.

3. Чтобы разобрать распределитель зажигания, необходимо выбить штифт, который удерживает вал. Для этого используем подходящую по размеру наставку, а сам трамблёр для удобства зажимаем в тиски.

4. Снимаем пластиковый стопор и вынимаем вал.

5. Откручиваем два винта датчика Холла и два винта разъёма сенсора.

6. Отворачиваем крепление вакуумного корректора и вынимаем датчик через отверстие.

7. Установку нового датчика и сборку производим в обратном порядке.

После демонтажа и разборки трамблёра рекомендуется очистить вал от нагара, например, путём отмывания в солярке. Что касается ремонта датчика, то этот элемент считается неремонтопригодным и при его выходе из строя необходима только замена. К тому же стоимость его не так высока, в пределах 200 р.

Видео: как заменить датчик Холла на автомобилях семейства ВАЗ

При возникновении сбоев в системе зажигания автомобиля, связанных с датчиком Холла, для их устранения необязательно обращаться в сервис. Диагностировать неисправность можно своими силами даже при отсутствии специальных приборов. Главное, ознакомиться с простыми и понятными рекомендациями и чётко их соблюдать.

Снятие трамблера

Прежде чем снять датчик холла на ВАЗ-2109, потребуется демонтировать и разобрать трамблер. Это все можно сделать при наличии отвертки и ключа на «10» даже в полевых условиях. Для этого выполняете такие манипуляции:

1. Отключите от аккумуляторной батареи провод «­-».
2. Ключом на «10» выкрутите три гайки, которые крепят корпус трамблера на головке блока.
3. Снимаете все бронепровода, которые идут к крышке распределителя. Запомните или пометьте их расположение.
4. Снимите трамблер.
5. Снимите крышку трамблера – для этого нужно выкрутить два болтика с помощью отвертки.
6. Снимите бегунок и пластиковый защитный экран.
7. Выкрутите крепление металлической планки.
8. Снимите датчик Холла ВАЗ-2109 для замены.

Вот и все, демонтаж окончен.

Проверка датчика Холла осциллографом

Этот метод также можно использовать для такого действия, как диагностика датчика Холла. В отличие от предыдущего метода, осциллограф позволяет визуально увидеть график скачков напряжения. Видео на экране осциллографа даёт немного более ясную картину и может использоваться для проверки «умирающего» датчика — он может создавать временные перебои в работе двигателя и, при подключении к нему осциллографа у вас будет возможность сравнить работу датчика в нескольких циклах. Например, бывает такое, что датчик периодически не выдаёт достаточного напряжения, и осциллограф это наглядно продемонстрирует в виде разницы амплитуд.

Чтобы протестировать датчик фаз осциллографом, нужно установит автомобиль на подъёмник, подключить осциллограф, включить зажигание, запустить двигатель и включить первую передачу. Для более менее определённой картины достаточно будет наблюдать за показаниями в течение минуты.

Спасибо за подписку!

Цифровой датчик Холла в конструкции автомобиля

Теперь, когда принципы работы, устройство датчика Холла и то, для чего он вообще нужен, стали более-менее понятны, можно углубиться в рассмотрение его функционирования именно в конструкции машины

Для начала обратим внимание на его физическое состояние. Большинство современных датчиков Холла, устанавливаемых на мотор, представляют собой составляющую трамблёра

Она устанавливается неподалёку от распредвала и имеет в своей конструкции магнитопроводящую пластину, с виду напоминающую корону. Последняя имеет n-ое количество прорезей (их число всегда равняется числу цилиндров двигателя), а также дополняется основой датчика тока на эффекте Холла – магнитом.

В процессе вращения распредвала его лопасти поочерёдно проходят прорези ранее отмеченной пластины датчика, что вызывает появления напряжения. Последнее формирует электрический импульс, передающийся сначала на коммутатор, а затем на катушку зажигания и другие электронные узлы автомобиля. В итоге, в системе зажигания с датчиком Холла он выполняет две основные функции:

• Запускает искрообразование на концах свечей зажигания посредством преобразования напряжения Холла в высокую напряжённость магнитного поля;
• Оповещает другие узлы автомобиля, которым требуется знать положение распредвала и коленвала, о таковом в данный момент времени.

Подобные характеристики узла делают из него довольно-таки важную составляющую системы зажигания, без правильной работы которой, функционирование мотора зачастую невозможно. Теперь, наверное, уже всем полностью понятно – зачем нужен этот пресловутый «холловский» идентификатор. Отметим, что данная деталь успешно применяется как на одноконтактных, так и двухконтурных системах зажигания. Более того, двухконтурное зажигание с одним датчиком Холла довольно-таки популярно.

Подключение датчика Холла предусматривает использование трёх клемм:

• первая идёт на «массу»;
• вторая — на плюс с входным напряжением порядка 6 Вольт;
• третья является «выходной» и отправляет преобразованное напряжение на коммутатор.

Распиновка у датчика простейшая и, как правило, не отличается от представленной ниже (то есть, провода датчика Холла зачастую подключаются по следующей схеме):

Вопросы по типу:

• Как проверить датчик Холла?
• Где находится датчик Холла?
• Как заменить датчик Холла?
• Как подключить датчик Холла?
• Как поменять его на новый?

Требуют от автомобилиста знаний того, как выглядит этот элемент системы зажигания, отвечающий за правильное искрообразование. К счастью, нужная деталь до безобразия проста как в ремонте, так и во внешнем виде. В типовом варианте датчик Холла, поставленный на абсолютно любой автомобиль, выглядит следующим образом:
