Датчик детонации

Признаки неисправности

Датчик детонации обладает несложной конструкцией, однако в его работе нередко появляются проблемы. Основным признаком нарушения является падение мощности силовой установки, увеличение потребление топлива.

Особенность проблем в работе датчика заключается в том, что такие признаки может давать также и системы питания и зажигания. Поэтому многие пытаются устранить неисправность путем регулировок, обслуживания и замены составных элементов данных систем, не обращая внимания на сам датчик.

Здесь все просто. Если ЭБУ выявит, что датчик детонации неисправен, то он перейдет в аварийную работу, то есть установит позднее зажигание, чтобы исключить возможность возникновения детонации. А отсюда и снижение мощности, и повышенный расход бензина.

Конечно, при обнаружении поломки ДД будет загораться «Check engine», указывая на неисправность.

Если сканера у вас нет, рекомендуем рассмотреть модель корейского производства Scan Tool Pro Black Edition.
К основным преимуществам данного девайса можно отнести совместимость с 99% автомобилей начиная с 1993 года выпуска и диагностику не только двигателя, но и других узлов автомобиля (вспомогательных систем ABS, ESP, коробки передач, трансмиссии и т.д.). Так же устройство показывает работу всех имеющихся датчиков (в т.ч. и датчика детонации) в режиме реального времени, VIN автомобиля, реальный пробег, версию ЭБУ и многое другое.
С помощью Scan Tool Pro можно выявить код ошибки, а затем уже определить, действительно ли причиной проблем в работе мотора является датчик детонации. О наличии неисправности будут свидетельствовать следующие коды ошибок: P0325, P0326, P0327, P0328.

Даже если сканер показал, что проблемы именно в ДД, еще не факт, что именно он сломался. Возможен и обрыв проводки, ведущей к нему, или же окисление контактов, что тоже может давать сбои в показаниях, поступающих на ЭБУ.

Детонация – что это такое

Детонация – это просто неправильное сгорание смеси. Но если вовремя не предпринять мер, то детонация двигателя ВАЗ может иметь сильные негативные последствия. Особенность этого эффекта кроется в самовоспламенении горючей смеси за счет воздействия высоких температур и давления в цилиндрах.

При нормальной работе двигателя сгорание горючей смеси проходит в три этапа.

1. Индукционный, проходит на подходе поршня к верхней мертвой точке. При этом этапе происходит начало возникновения очага пламени от искры, который в дальнейшем формирует фронт пламени, причем все это сопровождается неинтенсивным нарастанием давления в камере сгорания.
2. Формирование и прохождения фронта пламени по камере сгорания, в результате чего основная масса смеси сгорает, и сопровождается это все резким возрастанием давления и температуры.
3. Догорание остатков смеси, которые остались за фронтом, а также находящихся возле стенок цилиндра. Вот между переходом от второго этапа к третьему и возможно возникновение детонации. Высокая температура и давление, которое возникает при втором этапе, приводит к появлению быстротекущих химических реакций в несгоревшей смеси, в результате чего она самовоспламеняется. Такое горение происходит очень быстро (до 1200 м/с) и в виде взрыва, сопровождающееся образованием ударных волн, имеющих разрушительный характер.

Эти волны приводят к разрушению пристеночных слоев газов, что обеспечивает повышение теплообмена, из-за чего стенки цилиндров и другие составляющие ЦПГ перегреваются. Также взрывная волна разрушает масляную пленку стенок, в результате чего повышается трение между цилиндрами и кольцами. Детонация имеет и механическое воздействие на элементы поршневой группы – резкое возрастание давление приводит к появлению ударных нагрузок на днище поршня, клапана, стенки цилиндров, приводя к их повреждениям.

На рисунке показано, как происходит нормальное и детонационное сгорание топлива.

Датчик детонации на Приоре – проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

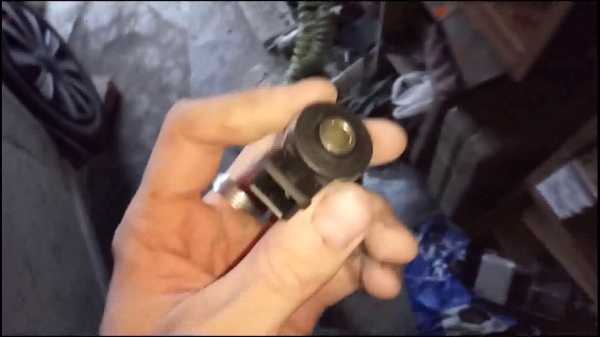

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

http://carnovato.ru

Проверка датчика детонации, за что он отвечает, как работает и его неисправности

В бензиновом двигателе внутреннего сгорания, при определенном стечении обстоятельств, возникает металлический стук. «Пальцы стучат», — говорят некоторые водители.

На самом деле это явление называется детонацией и его возникновение крайне нежелательно, поскольку может привести к поломке мотора вследствие огромной скорости распространения фронта пламени (более 2000 м/с) и высоких ударных нагрузок на стенки цилиндров, поршень и головку блока.

Датчик детонации непрерывно посылает сигналы в электронный блок управления двигателем, а электроника отвечает изменением качественного состава рабочей смеси и угла опережения зажигания. Данное устройство помогает также добиться более экономичной работы и развить максимальную мощность двигателя.

От чего зависит вероятность появления детонации

То, насколько часто может возникать данное явление, зависит от трех основных факторов.

1. В первую очередь, на вероятность возникновения влияет химический состав бензина, а точнее, его октановое число. Чем оно выше, тем более он устойчив к этому явлению.
2. Второй фактор, который влияет не меньше, – конструктивные особенности двигателя, а именно степень сжатия, форма камеры сгорания, расположение свечей зажигания, форма днища поршня и т.п. Например, двигатель с большей степенью сжатия более склонен к детонации и нуждается в высокооктановом бензине. Иначе, зачем производители пишут минимально допустимое октановое число на люке бензобака?
3. Третий фактор – условия работы мотора. На вероятность появления детонации влияет состав рабочей смеси, нагрузка, выбранная передача, нагар.

Как работает датчик детонации

Принцип работы датчика основывается на пьезоэффекте. Данное устройство представляет собой помещенную в корпус пьезоэлектрическую пластину, на концах которой, в случае возникновения детонации, появляется напряжение.

С ростом амплитуды и частоты механических колебаний двигателя напряжение возрастает.

Существует определенный порог безопасности, если величина напряжения его превысит, то электронный блок управления отдаст команду на уменьшение угла опережения зажигания.

Поломка датчика детонации

При возникновении неисправности датчика детонации на приборной панели загорается контрольный индикатор. Мотор при этом работает, и на автомобиле вполне можно ехать. На закономерный вопрос «зачем тогда нужен этот датчик» ответ следующий.

На старых автомобилях, не оборудованных электронным блоком управления, угол опережения зажигания корректировался вручную поворотом крышки прерывателя-распределителя зажигания.

Это позволяло скорректировать работу системы зажигания в зависимости от октанового числа бензина, которое может сильно отличаться на разных заправках. У современного двигателя устройство трамблера иное, его крышка неподвижна, поэтому такую функцию выполняет ЭБУ.

Соответственно, если датчик детонации выйдет из строя, то угол опережения зажигания не сможет быть скорректирован.

Вышедший из строя датчик детонации влияет на динамику и экономичность двигателя.

Принцип работы электронного блока управления таков, что при возникновении неисправности датчика он устанавливает заведомо позднее зажигание в целях безопасности, чтобы исключить вероятность разрушения мотора.

В результате силовой агрегат работает, но начинает потреблять гораздо больше топлива, и ухудшается динамика машины. Второе особенно заметно при повышенных нагрузках.

Замена и проверка датчика детонации на автомобилях LADA

_x000D_

Датчик детонации — устройство, предназначенное для определения момента возникновения детонации в двигателях внутреннего сгорания. Он непрерывно посылает сигналы в электронный блок управления двигателем (ЭБУ), который отвечает изменением качественного состава рабочей смеси и угла опережения зажигания.

_x000D_

В ходе эксплуатации автомобиля могут возникнуть неисправности, например, двигатель не тянет (потеря мощности). Эти признаки могут указывать на проблемы в работе датчика детонации. В этом случае на панели приборов загорится лампа «Check Engine», а при диагностике будет выявлена одна из ошибок:

_x000D_

• _x000D_
• P0325 — Обрыв цепи датчика детонации;

_x000D_

P0327 — Низкий уровень сигнала датчика детонации;

_x000D_

P0328 — Высокий уровень сигнала датчика детонации.

_x000D_

_x000D_

Датчик детонации на автомобилях LADA находится в блоке цилиндров, на схеме под номером 16:

_x000D_

_x000D_

Замена датчика детонации на всех моделях LADA выполняется аналогично:

_x000D_

1. _x000D_
2. Нажать на фиксатор и отсоединить колодку с проводами от датчика.

_x000D_

Снять датчик, вывернув болт крепления (ключ «на 13»).

_x000D_

_x000D_

разъем Датчика детонации на автомобилях LADA

болт Датчика детонации на автомобилях LADA

_x000D_

Процесс также показан на видео:

_x000D_

_x000D_

Чтобы проверить датчик детонации потребуется мультиметр (в режиме вольтметра с пределом измерения до 200 мВ):

_x000D_

1. _x000D_
2. Подсоединить щупы прибора к датчику;

_x000D_

Постучать металлическим предметом по металлическому основанию датчика.

_x000D_

Если датчик детонации исправен, то мультиметр покажет скачки напряжения.

_x000D_

_x000D_

_x000D_

Более точно проверить датчик детонации можно проверить только на специальном стенде.

_x000D_

Иногда причиной неисправности датчика является плохой контакт разъема датчика. В этом случае контакты обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик детонации и поверхность вокруг датчика от грязи.

_x000D_

Если детонация возникает при работе двигателя с большой нагрузкой, то, кроме неисправности датчика детонации, следующие причины дополнительно могут способствовать появлению детонации:

_x000D_

• _x000D_
• Несоответствие калильного числа свечей зажигания.

_x000D_

Несоответствие требуемому, октанового числа бензина.

_x000D_

Неправильная регулировка базового угла опережения зажигания.

_x000D_

_x000D_

Другие причины, почему двигатель троит, дергается или плохо тянет мы рассматривали ранее.

Категории товаров, которые вам могут быть интересны на основании статьи «Замена и проверка датчика детонации на автомобилях LADA»:

Замена датчика детонации

Если
сенсор не работает, его необходимо заменить — других вариантов здесь нет. Стоит
устройство недорого, найти его можно в любом специализированном магазине.
Конечно, цена зависит от марки и модели машины, но в целом она невысока. Замену
устройства можно провести и самостоятельно, но при отсутствии навыков и опыта
лучше обратиться к мастерам. Они возьмут за работу 2-3 тыс. рублей.

Перед
заменой надо дать мотору остыть и обесточить автомобиль, отключив минусовую клемму
аккумуляторной батареи. На некоторых автомобилях устройство расположено таким
образом, что снять его получится без усилий.

Замена датчика детонации

Для
демонтажа устройства понадобится ключ на 12 — им отворачивается крепежный болт.
Дальше устройство отключается и вынимается. На его место ставится новый датчик.
Сборка происходит в обратном порядке.

Покупая
новый датчик, смотрите на то, чтобы его каталожный номер совпадал с номером
старого компонента. Тогда ЭБУ будет работать полностью корректно. Не покупайте
устройства от китайских производителей — стоят они, конечно, дешевле, но экономия
наверняка выйдет боком.

Датчик
детонации — это очень важный и вместе с тем несложный прибор, заменить который
можно, не прилагая особых усилий

Важно вовремя определить неисправность, чтобы
не нанести вред автомобилю ездой с неисправным сенсором

Как проверить датчик детонации

• Равной заменой рабочим датчиком.
• Тестирование электронного блока на запущенном двигателе.
• С помощью мультитестера.

Устройство датчика довольно надежное и простое, поэтому крайней необходимости в постоянном его обслуживании и контроле не требуется, кроме заводского брака или явных признаков поломки.

Признаки неисправности

1. Повышенный расход топлива.
2. Плохая приемистость.
3. Загорается индикатор «Чек» на приборной панели.
4. Часто возникающий звук детонации.
5. Большая дымность выхлопных газов.
6. Уменьшение мощности двигателя.

Основным признаком поломки датчика детонации является загорание индикатора ошибки на приборной панели. Исправность этого датчика или его поломка определяется электронным блоком, и при отсутствии сигнала необходимой формы и величины, компьютер переключается в режим тестирования фактора неисправности датчика. Если такая настройка не дает результата, то электронная система обогащает горючую смесь и одновременно снижает угол опережения зажигания.

Аналогичный порядок действий обусловлен необходимостью предотвращения выхода из строя газораспределительного механизма и последующее разрушение элементов поршневой группы.

Неисправный датчик детонации не способен остановить работу мотора, поэтому часто у многих водителей появляется вопрос о том, на что может влиять этот датчик, и нужен ли он вообще, если работоспособность силового агрегата сохраняется.

Его поломка делает функционирование автомобильного двигателя не оптимальной. Чтобы создать повышенную экономичность и эффективность мотора автомобиля, его главный режим подобран в интервале наименьшего обогащения топливной смеси. При наибольшем угле зажигания. Такие наиболее выгодные условия близки с режимом появления и развития горения топлива с детонацией.

С помощью контроля над детонацией удается подойти наиболее близко к границе, за которой оптимальное сгорание топлива переключится на детонационный режим, с быстрым последующим выходом двигателя из строя. Наиболее выгодная по экономии топливная смесь является такой смесью, которая горит с малым признаком возникновения детонации. Считывание датчиком явления детонации дает возможность точно откорректировать состав горючей смеси.

По принципу действия этот датчик аналогичен простому пьезоэлектрическому микрофону, который отрегулирован на некоторую частоту звука, который характерен только для детонации. В работающем моторе много деталей, создающих звук определенной собственной частоты. Чтобы предотвратить ложные срабатывания датчика на посторонние звуки, его чувствительный элемент – сенсор, настраивается на детонационную звуковую волну.

Для детонации характерен звук частотой от 25 до 75 герц. Другие звуки способны сказать о неисправностях вкладышей, поршней и пальцев двигателя.

Сильные металлические звуки, появляющиеся при первых симптомах детонации топливной смеси, проходя по металлическому блоку двигателя, доходят до пьезокристалла, встроенного в корпус, и вынуждают его колебаться в резонанс и генерировать на клеммах слабый электрический сигнал.

Действие датчика детонации заключается в получении от электронного блока сигнала определенной частоты и величины. При этом он оставляет его без изменений, и доказывает свою работоспособность. Когда пьезокристал срабатывает, то частота и величина сигнала повышаются, что позволяет микрокомпьютеру откорректировать характеристики работы двигателя. При этом сила сигнала на клеммах датчика непосредственно зависит от силы колебаний звука.

По устройству отличают два главных вида датчиков детонации:

1. Широкополосные датчики.
2. Резонансный вид датчика.

Первый вид устройства принимает несколько основных значений частоты сигнала. По ним он создает определенную величину и частоту сигнала для электронного блока. Второй вид настроен на другую определенную частоту, и выдает сигнал только при возникновении или совпадении резонанса с волнами звука, создающимися явлением детонации при сгорании топливной смеси.

Признаки неисправности датчика детонации. Проверка и замена в домашних условиях. (Часть 1)

Доброго времени суток, друзья. Мне часто задавали вопросы на счёт данного устройства, поэтому в сегодняшней статье хотел бы ответить вам на самые частые вопросы по этому поводу. Ведь многие автовладельцы считают, что неисправность датчика детонации никак не мешает работе двигателя, и в чем то остаются правы, но как всегда есть одно НО — со временем эта неисправность повлечет за собой вывод из строя других систем и механизмов этой цепи. А это куда большие растраты на ремонт, чем проверить и при необходимости заменить датчик детонации.

Но не все знают, что для проверки и замены не обязательно ехать в сервис и просить помощи специалистов, которые чаще всего имеют уровень знаний в данной сфере равный вашему и по сути сделают не столь сложную работу, за которую потребуют с вас кругленькую сумму (я сейчас никого не хочу выставить глупым, просто бывали случаи в жизни лично со мной). Так вот, хочется просто донести до людей, что все эти процедуры с датчиком делаются очень просто, не требуют огромных вложений и траты времени. Главное в этом деле:1) Усидчивость;2) Внимательность;3) Аккуратность;4) Ну и руки из того места, которое Бог нам дал)

Ну что ж, начнем с основного.

Что же такое датчик детонации? А здесь всё просто — это деталь (часть) системы управления, которая отвечает за контроль уровня детонации.Где же найти его? Тут тоже все легко — ищем на блоке цилиндров мотора. Друзья, только не путайте, и не ищите его на карбюраторных двигателях . Этот датчик устанавливается на бензиновых двигателях инжекторного типа(где имеет место быть электронная система зажигания) и именно на корпусе двигателя. Размер данной детали (если кто не видел) буквально пропорционален размеру спичечного коробка.

Также нужно отметить, что благодаря данному устройству появляется возможность экономии топлива и возможность мотора развить максимальную мощность. Датчик детонации регулирует систему запуска а/м его работу.

В современных авто, как вы знаете, увидеть работу датчика можно на панели приборов и при неисправности индикатор вам даст знать об этом. (CHECK)

Итак, разберем теперь принцип работы данного устройства.

Он заключается в пьезомеханизме (внутри находится пластина, которая обладает пьезоэффектом). Так вот, когда происходит та самая детонация возникает напряжение на выходе и входе. Итог — вибрация двигателя. Создается так называемая разность потенциалов, при которой уровень напряжения на одном конце, превышает уровень на другом. Датчик в свою очередь «занимается» корректировкой данного процесса.

Если по какой то причине датчик выходит из строя, на панели приборов загорается индикатор Сheck Вывод — необходим незамедлительный ремонт, или замена самого датчика.

Но может возникнуть и такая ситуация: электрическая цепь самого датчика была повреждена, т.е. разорвана. Образовалась неисправность, но индикатор «Check» уже не загорится. И как быть тогда? — Да всё просто, хоть иногда нужно обязательно прислушиваться к работе своего автомобиля.

Человек без каких-либо специальных знаний может выявить поломку лишь по горящему индикатору. Других очевидных признаков обнаружить не получится, т.к. а/м будет работать в обычном режиме, без каких-либо предпосылок поломки.

НО. нужно также не забывать, что данная деталь это часть электронной системы, а не механической.

Неисправность может возникнуть исходя из ряда причин:-неисправность непосредственно внутри самого датчика;-произошло КЗ (короткое замыкание);-обрыв оплётки или сигнального провода;-блок управления двигателем находится в неисправном состоянии.

Итак, на этом наша тема не заканчивается, продолжение читайте во второй части. Там мы разберем, какими же способами можно провести проверку датчика и его замену при необходимости.
