Как проверить сопротивление мультиметром

Определение при помощи мультиметра

Перед измерением резистора необходимо визуально определить его целостность: осмотреть его на предмет обгоревшего внешнего покрытия — краски или лака, а также проверить надписи на корпусе, если они просматриваются. Определить номинал можно по таблицам рядов или цветовых кодов, после чего при помощи мультиметра можно замерить сопротивление.

Для прозвонки можно использовать простой измерительный прибор, например, DT-830B. В первую очередь необходимо установить переключатель измерений в режим проверки минимального сопротивления — 200 Ом, после чего соединить щупы между собой. Индикатор прибора при соединённых щупах должен показывать минимальное значение R, которое стремится к нулю, например, 0,03 Ома. После так называемой калибровки можно приступить к измерениям.

Проверяем микроволновку

Как бы мы не старались четко выполнять условия эксплуатации, СВЧ — печь иногда ломается, а наиболее частые причины это:

• перегорел высоковольтный предохранитель;
• вышел из строя высоковольтный конденсатор;
• сгорел высоковольтный диод.

Конечно, можно отнести микроволновку в мастерскую, но при желании ремонт возможен и своими руками.

Одной из причин выхода из строя микроволновки является поломка диода,

рассчитанного на рабочее напряжение до 12000 вольт.

Он установлен в печке рядом с конденсатором:

Диод подключается выводом из анода к одному из контактов кондёра.

А другой конец прикручен на массу.

Емкость его небольшая в 1 мкф, но он рассчитан на напряжение до 2100 вольт. Как раз такое напряжение развивает трансформатор в микроволновой печи. И даже после выключения в нем остается достаточно приличный заряд опасный для жизни.

Одни мастера говорят, что достаточно какое-то время подождать после отключения аппарата от сети.

Но лучше перестраховаться.

Поэтому необходимо отверткой замкнуть контакты конденсатора между собой. А затем каждый вывод поочередно замкнуть на массу.

Только после того как мы проделаем эту процедуру несколько раз, можно приступать к проверяемым манипуляциям.

Но нужна предварительная подготовка.

Дело в том, что этот диод невозможно проверить просто так, без подготовки, обычным тестером.

Если подвести к его выводам щупы тестера, то на мультиметре будет показано что этот элемент якобы нерабочий.

Для того чтобы его прозвонить, на один из его выводов необходимо подать напряжение. Тогда он открывается и начинает работать как обычный диод.

Итак, начинаем проверять диод микроволновки.

1. Переводим тестер в режим измерения  постоянного напряжения в положение 20 вольт.
2. Нужен будет дополнительный источник питания. Подойдет обычная батарейка «Крона». Напряжение на ней обычно составляет 9.5 вольт.
3. Теперь можно измерить.
4. Берем наш диод и подключаем его к тестеру через батарейку.
5. На экране мультиметра появится значение напряжения в 5.9 вольт.
6. Если поменять полярность и снова проверить напряжение и снова провести замеры, то на экране мы увидим значение «ноль».

О том, что деталь неисправна, можно судить по результатам замеров. Когда при измерении в прямом и обратном направлении будет отсутствие показателей в обоих направлениях, можно определенно сказать, что проверяемая деталь неисправна и подлежит замене. А проверка на приборе позволила определить его состояние на работоспособность.

После замены этой запчасти на новую, ваша СВЧ печь будет работать как новая!

Эти диоды могут отличаться по номиналу и по форме.

Вот таким образом выполняется проверка диода из микроволновки.

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

• Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
• Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
• Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
• Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
• Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Особенности выбора

Сейчас на рынке представлено большое многообразие устройств от бытовых недорогих моделей, предназначенных для эпизодических измерений, до узкопрофессиональных тестеров, оснащённых специфическими функциями и возможностями. Запутаться в столь широком многообразии устройств несложно. Сориентироваться в выборе помогут следующие критерии:

1. Диапазон. Максимальные и минимальное возможные показания сопротивления. Особняком стоят мультиметры с расширенными функциями мегаомметров, которые больше востребованы профессиональными электриками.
2. Точность. Большое влияние на показатель имеет заявленная производителем погрешность измерения в определённом интервале температур.
3. Длина шкалы. Традиционно мультиметры отображают 4 знака. Боле сложные приборы оснащены расширенной индикацией.
4. Выбор диапазона. Автоматическое определение как опция может быть очень полезна при массовом тестировании разнородных компонентов, но эта функция удорожает прибор.
5. Температурный коэффициент. Параметр, существенно влияющий на точность измерений. Как правило, большинство приборов калибруется при температуре окружающей среды 20 °C. Устойчивость показаний к изменению температуры существенно влияет на цену мультиметра.
6. Скорость измерения. Для бытовых нужд несущественна. Большинство омметров делает приблизительно один замер в секунду, но в некоторых случаях этот параметр может определять выбор.
7. Возможность удалённого подключения. Оснащение портами для передачи данных заметно ускоряет некоторые процессы многократных замеров и обработки измерений.
8. Прочность, защищённость от влажности и портативность. Определяет условия, при которых тестер будет эксплуатироваться.

Что такое мультиметр

Мультиметр или мультитестер — это компактный, эргономичный и многофункциональный прибор для проведения замера основных параметров электрической сети в любых целях. Все мультиметры позволяют с определенной точностью производить измерения силы тока, напряжения, сопротивления и даже температуры с помощью своих щупов.

Внешний вид типичного цифрового мультиметра из диэлектрического пластика

Мультиметры бывают двух видов:

• Аналоговые, которые выводят результаты измерений с помощью механических инструментов отображения: стрелок, столбиков и цены делений, показывающей количественную характеристику измеряемой величины;
• Цифровые. Наиболее часто используемые типы приборов, вывод информации у которых производится через встроенный дисплей, а все данные рассчитываются в цифровом виде.

Мегаомметр GM3123 для использования в промышленных сетях высокого напряжения

Проверка электролитических конденсаторов

Конденсаторы делятся на 2 типа: электролитические и простые. Простые подсоединяются в схему любым способом. Но с электролитическими такой способ не пройдет

Важно соблюдать полярность, чтоб не вывести его из строя

Конденсаторы показываются на схеме при помощи двух параллельных линий. Если конденсатор электролитический, необходимо указать полярность, поставив рядом знак «+». Такие конденсаторы не надежны и причиной выхода из строя блока питания само чаще являются именно они. Вздутый конденсатор в устройстве можно часто заметить.

Мультиметром или тестером можно проверить такой конденсатор, в простонародии говорится «прозвонить». Прежде чем приступить к проверке, нужно выпаять конденсаторов и разрядить его. Для этого просто закоротите его выводы пинцетом или похожим предметом, корпус которого выполнен из металла. Прибор следует установить на проверку сопротивления в диапазоне от сотен килом до мегаом.

Щупами прикоснитесь к выводам конденсатора. При этом, стрелка на приборе плавно будет быстро отклоняться и плавно опускаться. Это зависит от того, какой величины испытываемый конденсатор. Чем емкость больше, тем возвращение стрелки в изначальное положение медленнее. Тестер покажет малое сопротивление, но через некоторое время оно может достигнуть сотни мегом.

Если показания отличаются от выше описанных и сопротивление равно нулю, возможен пробой в месте обмотки конденсатора. Когда на дисплее видна бесконечность, это свидетельствует об обрыве. Этот конденсатор не подойдет для применения.

Проверка резистора мультиметром

При всех измерениях, независимо от их вида, щупы мультиметра присоединяются к выводам радиодетали. Полярность в данном случае роли не играет.

На обрыв

Самый простой вид тестирования. Подобная неисправность внешне никак не проявляется, поэтому определить ее можно только мультиметром. Причины нарушения целостности токопроводящей части самые разные – от заводского дефекта (крайне редко) до сгорания слоя или проволоки, намотанной на корпус детали.

Переключатель при такой проверке ставится в режим «прозвонки». Есть звук – все в норме. При его отсутствии резистор подлежит замене.

На номинал

При такой проверке переключатель переводится в диапазон Ω. О выборе необходимого предела уже сказано. Величина изображения отображается на ЖК-индикаторе или стрелкой, установившейся на том или ином цифровом значении (они обозначены на циферблате). Считать его совсем несложно.

Исследования на короткое замыкание

Другой вариант поломки — это коротнуло. При таком виде поломки советуем выбирать индикаторы со звуком, потому что прозвонка в некоторых высокоомных светодиодных случаях могут показать единицы в десятках кОм, без радикальных скачков.

Пошаговая инструкция для проверки на короткое замыкание:

• Измеряем соответствующим способом цепь и необходимые участки.
• Если в ходе прозвонки видно замыкание и нулевое сопротивление, выпаиваем данный элемент.
• Проверяем в цепи необходимый участок, если короткого замыкания нет, то вы нашли поломку, если остается замыкание, выпаиваем, пока короткое не уйдет.
• В то же время проверенные и исправные припаиваем обратно.
• Меняем тот после которого замыкание ушло.
• Заново проверяем схему на исправность.

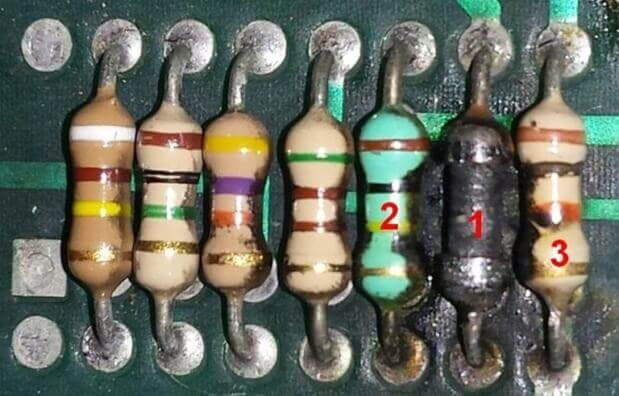

Рассмотрим аналогичный сгоревший резистор, который оставил след на резисторах по соседству и тем самым их повредил.

Почерневший резистор не выдержал температуры, на соседних резисторах можно увидеть гарь и перегретую краску, поменявшую цвет. Вероятность повреждения части слоя резистора.

Пример использования мультиметра:

Характеристики резисторов

Как проверить заряд батарейки

В этой категории представлен широкий ассортимент разнообразных изделий. Постоянные резисторы выпускают с определенным электрическим сопротивлением, которое сохраняется с определенной точностью в рабочем диапазоне температур. Каждое изделие рассчитано на определенную мощность.

Особенности некоторых модификаций приведены ниже:

• электрическое сопротивление переменных и подстроечных резисторов регулируют механическим приводом;
• в позисторах и варисторах рабочие параметры корректируют изменением температуры и напряжения, соответственно;
• прецизионные – выпускают с точностью в тысячные доли процентов от номинала;
• высоковольтные – предназначены для установки в цепях с U>10 кВ;
• высокочастотные отличаются минимальными реактивными составляющими, что позволяет применять детали в трактах с частотой > 100 МГц.

Перечень наглядно демонстрирует необходимость применения разных методик в соответствующих ситуациях. Далее представлены подробно простейшие технологии. С их помощью можно проверить постоянный (переменный) резистор, установленный в типовом оборудовании. Подразумевается отсутствие высокого напряжения (>1 кВ) и СВЧ сигналов.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека

Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Цифровой мультиметр

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Схема работы тестера

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Связанные факторы

Между показателями губчатого свинца и решетки минусового электрода разницы практически нет. Однако сопротивление перекиси свинца в 10 000 раз больше, чем таковое у решетки плюсового электрода, на которую он нанесен. Сами электроды устройства могут быть выполнены по-разному, что обуславливает разницу в показателях. Различаться могут, в том числе:

• качество электрического контакта обмазки и решеток;
• конструкция электрода;
• конструкция решетки;
• наличие легирующих компонентов в АКБ.

На R сепараторов влияет перемена пористости и толщины. У электролита оно зависит от его температуры и концентрации. Если электролит замерзнет, то показатель достигнет бесконечности.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

• константовая проволока , 12 витков со внутренним диаметром намотки 38 мм;
• к концам проволоки привариваются шпильки М8 ;
• все это может прекрасно подойти к канализационной трубе , если ее диаметр составляет 50 мм ;
• щель закрывается вторым куском такой же трубы;
• по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом , ток при напряжении 12 вольт составляет от 110 до 120 ампер . Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Измерение сопротивления мультиметром

В случае с М4583 имеется возможность проверять сопротивление на пределах от 200 Ом до 20 МОм. Сопротивление измеряется на участке цепи. Подключаем к выводам общий и омы. Один конец сажаем по одну сторону, второй — по другую. Прибор покажет значение сопротивления между этими двумя точками. Регулируя диапазон измерений круговым диском, можно повысить результат измерений. Можно измерять сопротивление электронных компонентов, реле, обмоток электрических машин. Если во время измерения на экране отображается прыгающее значение или единица, попробуйте увеличить предел измерения.

Чтобы измерить, какое сопротивление в омах у резистора, необходимо его выпаять из схемы. Значит у резистора две стороны. С обеих сторон сажаем цешку и измеряем сопротивление. Полученное значение сравниваем с тем, что написано на самом резисторе. При этом не стоит держать концы мультиметра и ножки резистора пальцами, так как в этом случае значение будет не совсем корректно за счет сопротивления организма. На картинке я мерял сопротивление резистора 3 кОм, получилось 2,98 кОм.

Схема измерения сопротивлений

При измерении сопротивления действуют в таком порядке:

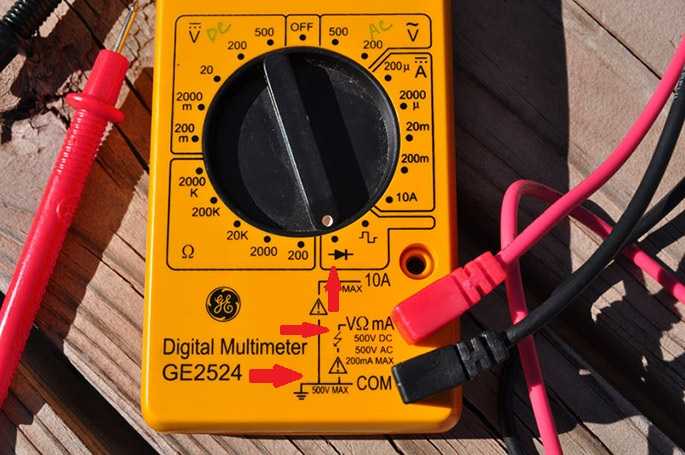

Черный щуп включают в разъем «COM».
Красный — в разъем «V/Ω».
Устанавливают переключатель на одну из позиций сектора «Ω» либо на самую большую — если порядок измеряемого сопротивления неизвестен.
Проверяют работоспособность прибора, прикасаясь щупами друг к другу. Если прибор исправен, на дисплее появится некое мизерное значение. Если оно постоянно меняется или является высоким, это говорит о плохом контакте — точность измерений окажется низкой.
Обесточивают исследуемую цепь или элемент.
Прикасаются щупами к концам участка цепи, сопротивление которого нужно измерить

Если определяется сопротивление полупроводникового прибора, важно соблюдать полярность. Так, для измерения сопротивления диода черный щуп коротят с катодом, красный — с анодом.
Если на экране отображается «1», что означает запредельно высокую величину, переключатель прибора переводят на позицию ниже и повторяют измерения.

Принцип замера сопротивления в электрической цепи

При измерении сопротивления резистора возможны следующие нештатные ситуации:

• мультиметр при любом диапазоне отображает «1»: резистор перегорел;
• величина сопротивления значительно ниже положенного: в резисторе произошло межвитковое замыкание.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

• Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
• Появление характерного запаха.
• Стирание маркировки.
• Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание!

Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Общие меры предосторожности

Как и с любыми другими электрическими приборами, при определении сопротивления мультиметром, существуют некоторые меры предосторожности. Соблюдение их позволяет защитить устройство от повреждений и повысить точность результатов

Несколько простых правил, которые следует помнить во время работ с мультиметром:

Тестировать только отсоединённые от цепи компоненты. На результаты тестирования включённых в схему элементы всегда будут оказывать влияние все остальные объекты цепи.
Убедиться, что тестируемая цепь выключена. Иногда бывают обстоятельства, когда замеры отсоединённых компонентов невозможны

В этом случае очень важно обесточить схему. Кроме того, что любой ток может сделать недействительными любые показания, довольно высокое напряжение способно привести к повреждениям мультиметров.
Обеспечить разрядку конденсаторам в цепи

Без этого условия измерения будут гарантированно искажены.
Помнить, что диоды в цепи вызывают разбег в показаниях при изменении направления замеров.
Учитывать, что утечки тока через пальцы в некоторых случаях способны исказить показания. При измерении больших сопротивлений этот эффект становится более заметным.

Большинство приборов способно удовлетворить самые разнообразные нужды домашнего мастера. Покупка даже недорогого мультиметра вряд ли разочарует непрофессионала при интенсивном использовании.

Как измерить сопротивление мультиметром, ведь радиолюбителю зачастую требуются более точные данные, а если элемент не новый, необходимо проверить его работоспособность.

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

• Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
• Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
• Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Прозвонка проводов

В режиме прозвонки можно проверить провода на обрыв на любом участке цепи. На шкале мультиметра она обозначена значком «звуковой микшер». При неповрежденной проводке и контактах будет слышен сигнал — тонкое попискивание. Если проводимости нет, звук прекращается.

Как узнать, целы ли провода:

1. Выбрать переключателем режим прозвонки.
2. Щупы вставить в базу СОМ и средний разъем VΩmA.
3. Прикоснуться мультиметром к контактам исследуемого участка, замкнув цепь.

По наличию или отсутствию звука делаются выводы о целостности проводов. Рекомендуется предварительно прозвонить сами щупы, чтобы исключить их повреждение. Они соединяются наконечниками друг с другом, при этом должен слышаться непрерывный звук.
