Как правильно установить и подключить в авто пищалки к магнитоле (колонкам) без кроссовера

Конденсатор для вч динамика

В многополосных акустических системах, кроме динамиков обязательно ставятся частотные фильтры. Это необходимо чтобы разделить полосу звука в зависимости от типа громкоговорителя. Все динамики можно разделить на следующие группы:

• Низкочастотные
• Среднечастотные
• Высокочастотные
• Широкополосные

Самые простые акустические системы, состоящие из одного широкополосного динамика, фильтров не имеют, но и диапазон воспроизведения такой системы невелик. Он может составлять 40-50 Гц – 12-16 кГц. Хорошие акустические системы включают в себя три динамика с разделением сигнала, поступающего от усилителя на три следующие полосы:

• НЧ – 20 Гц-500 Гц
• СЧ – 200 Гц-7000 Гц
• ВЧ – 2000 Гц-22000 Гц

Разделение звукового сигнала на отдельные полосы осуществляется с помощью пассивных LC фильтров. Подключение ВЧ динамиков через конденсатор связано с необходимостью ограничения мощности на частотах, определяемых ёмкостью конденсатора. Дело в том, что высокочастотные «пищалки» имеют маленькие размеры и соответственно маленький диффузор, сделанный из твёрдого материала. Большая мощность низких частот может повредить высокочастотную динамическую головку. Кроме того «низы» воспроизводимые «пищалкой» будут звучать с сильными искажениями, нарушая всю звуковую картину.

Как подключить ВЧ динамик через конденсатор

Схема подключения ВЧ головки, состоящая только из одного конденсатора называется фильтром или пассивным кроссовером первого порядка. Он называется «High-passfilter» и работает следующим образом. Ёмкость конденсатора определяет полосу среза.

Это не означает, что звуковые частоты, располагающиеся ниже уровня среза, не будут воспроизводиться высокочастотным громкоговорителем.Кроссовер первого порядка имеет чувствительность 6 dB (децибел) на октаву. Октава это в два раза меньше или больше.

Если величина среза равна 2 000 Герц, то частота, лежащая на октаву ниже, то есть 1 000 Герц будет воспроизводиться с уровнем на 6 dB меньше, снижение уровня на 500 Герц будет уже – 12 dB и так далее.

Исходя из размеров и жёсткости диффузора высокочастотного громкоговорителя, можно считать, что низкие частоты не окажут существенного влияния на воспроизведение ВЧ диапазона. Существуют более сложные кроссоверы второго порядка, в схему которого, кроме конденсатора, входит дроссель. Они обеспечивают снижение мощности в 12 децибел на октаву, а фильтры третьего порядка позволяют получить спад в 18 децибел на октаву.

Какой конденсатор ставить на ВЧ динамик

Для получения качественного звучания акустических систем, нужно очень тщательно подходить к выбору конденсатора. Какой конденсатор нужен для динамика ВЧ. Китайские производители недорогих колонок ставят последовательно с катушкой высокочастотного динамика электролит ёмкостью 2-10 мкф.

Изделия такого типа являются полярными и по определению предназначены для работы в цепях постоянного тока. На переменном токе они ведут себя не совсем корректно, поэтому для подключения высокочастотного динамика в акустической системе из двух или трёх громкоговорителей нужно использовать плёночные изделия соответствующей ёмкости. Если имеется недорогая акустическая система китайского производства, то достаточно вскрыть её, и заменить электролит, на полипропиленовый или бумажный конденсатор, чтобы почувствовать разницу.

Как подключить твиттеры без кроссовера?

На многих пищалках есть встроенные конденсаторы, которые препятствуют прохождению через динамик низких частот. Но бывает, что конденсатора нет.

Чтобы понять, есть он или нет, нужно обратить внимание на внешний вид твиттера. Конденсатор может быть:

• в виде коробочки, которая отдельно подключается к телу пищалки;
• установлен на одном из двух проводов, идущих от твиттера;
• расположен в корпусе вч динамика (его будет сквозь корпус динамика).

Если конденсатора в комплекте с пищалкой не предусмотрено, то его придется приобрести в любом магазине радиотехники и электроники.

Чтобы врезать конденсатор в проводку высокочастотного динамика нужно определиться с сопротивлением в сети и выбрать нужный срез частот (от какой частоты начнет принимать волну прибор).

В зависимости от сделанного среза твиттер буде звучать по-разному. Чем выше фильтрованные частоты, тем больше оборотов будет выдавать пищалка, тем детальнее будет ее звук. Рекомендуемый срез для двухполосной акустической системы — от 2000 — 4500 Гц, для других звуковых систем — от 3 000 Гц — 4000 Гц.

Пищалку подключают плюсом к плюсу и минусом к минусу основного динамика, конденсатор врезается в «плюсовой» провод. Соединять провода следует строго по схеме, иначе есть риск загубить хрупкий прибор. К каждому твиттеру прилагается такая схема подключения.

Правильное подключение пищалки в автомобиле обеспечит вам качественное красивое звучание. Приятного прослушивания!

Когда автовладелец решает привести в порядок акустику, то у него может возникнуть вопрос, как подключить пищалки в авто. Эти высокочастотные динамики устанавливают для придания звучанию большего количества красивых тонов. Проблема этих звуковоспроизводящих устройств заключается в особенностях строения и работы. Подключение их не сложное, но при этом, требуется четкое понимание, что и как следует делать. Установив и подключив такой динамик с ошибками, вы не только не получите нормальный звук, но быстро выведете пищалки из строя

Поэтому, важно правильно подбирать динамики, а также аккуратно и внимательно устанавливать их в машину.

Как подключить

Процесс установки и подключения пищалок в магнитоле включает следующие этапы:

1. Демонтаж обшивки дверей. Декоративные элементы удаляются путем снятия саморезов и фиксаторов. В зависимости от конструкции авто может понадобиться отсоединение ручек и других деталей. При снятии стеклоподъемного механизма могут возникать проблемы. Для этого используют съемник или простую отвертку.
2. Высверливание отверстий под пищалки. К обшивке детали крепятся с помощью двустороннего скотча.
3. Прокладка кабелей. В боковой части двери делают ходы. Чтобы увеличить срок службы системы, нужно проложить провода так, чтобы они проворачивались при эксплуатации автомобиля. Первое отверстие выводят на кузов, второе — на торцевую часть двери. Провод защищают от повреждения путем установки гофры. Кабели выводятся на приборную панель, где располагается автомагнитола. Правильно подключается провод с оставлением небольшого запаса.
4. Проверка кабелей. После прокладки проводку осматривают на наличие замыкания. Для этого используют мультиметр. Если признаков короткого замыкания не обнаруживается, переходят к измерению сопротивлений динамиков. Нормальным считается показатель в 3-4 Ом.
5. Подключение акустики к колонкам. Если динамик подключается прямым способом, могут возникать перебои в работе системы. С автомагнитолы подаются сигналы одинаковой частоты, поэтому звук будет иметь низкое качество. Правильным является использование фильтра и конденсатора. Провода можно подсоединить и без кроссовера. Подключается динамик в соответствии с распиновкой колонок. Места скруток изолируют.
6. Тестирование системы. После подключения обязательно проводится проверка. Если неисправности не выявляются, провода фиксируются, обшивка устанавливается на место. Монтаж рупорных твитеров может осложняться большими размерами деталей.

Как и где установить

Установить в машину пищалки можно, используя следующие варианты размещения:

• Уголки зеркал. Твитеры не будут создавать помех при поездках, они хорошо впишутся в интерьер любого автомобиля.
• Приборная панель. Твитеры в таком случае можно закрепить, используя двухсторонний скотч.
• Подиумы. Может применяться 2 варианта фиксации. В первом случае твитеры устанавливают в штатный подиум, идущий в комплекте с пищалкой. Во втором случае подставка изготавливается своими руками. Этот вариант считается более сложным, однако он обеспечивает хороший результат.

При отсутствии соответствующих навыков подключение системы автомобильного звука следует доверить специалисту.

Предназначение

Главной целью установки пищалок является воспроизведение высоких частот. Представляют собой небольшие колонки, которые устанавливаются в передней и задней части авто (или в одной из них), в зависимости от аудиосистемы. Для максимального эффекта используются в составе многокомпонентных аудиосистем, но можно найти в розничной продаже (например, от фирмы Пионер). К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец.

Колонки для лучшего звучания

При монтаже в акустические системы автомобилисты устанавливают твитеры через кроссовер – это устройство, обеспечивающее рабочие диапазоны для колонок. Он разделяет частоты при работе с многокомпонентной аудиосистемой. Это позволяет добиться максимального эффекта от системы и обеспечить высококачественное качество звука в машине.

Подключить пищалки к кроссоверу достаточно просто, и для этого, нужно только ознакомиться с инструкцией аудиосистемы. Но бывают случаи, когда подключить пищалки в авто необходимо напрямую к магнитоле.

Подключение твитеров к магнитоле

Допускается подключить пищалки к колонкам, которые уже установлены. Для этого потребуется фильтр 1-го порядка (конденсатор). Ёмкость будет зависеть от установленных динамиков и в каждом конкретном случае подбирается индивидуально.

Правила подсоединения

Особенности подключения

Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.

Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре. То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.

Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.

Как правило, конденсатор уже присутствует в составе акустической системы, поэтому в дополнительном приобретении не нуждается. Подумать об его покупке следует в том случае, если владелец решил обзавестись бывшей в употреблении магнитолой, и не нашёл конденсатор в комплекте твитера. Выглядеть он может следующим образом:

• Специальная коробочка, на которую подаётся сигнал и далее передается напрямую к пищалкам.
• Конденсатор смонтирован на проводе.
• Конденсатор встроен непосредственно в сам твитер.

Если вы не увидели ни одного из перечисленных вариантов, следует докупить конденсатор отдельно и установить своими руками. В радиомагазинах их ассортимент велик и многообразен.

Диапазон фильтруемых частот зависит от типа установленного конденсатора. Например, владелец может установить конденсатор, который будет ограничивать диапазон частот,подаваемых для колонок на уровне трех или четырех тысяч герц.

Обратите внимание! Чем выше частота сигнала, подаваемого на твитер, тем большей детализации звука можно добиться. При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц

При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц.

Подключение

Подключение твитера выглядит следующим образом, он подключается на прямую к динамику который расположен у вас в двери плюс твитера подключается к плюсу динамика а минус к минусу, при этом конденсатор должен присоединяться к плюсу. Это практический совет для тех, кто не знает, как подключить твитеры без кроссовера.

Альтернативный вариант подключения, это — использование кроссовера. В некоторых моделях акустических систем для авто он уже имеется в комплекте. Если отсутствует,можно приобрести его отдельно.

Подключаем динамики

Установка колонок к магнитоле — это важный момент. Чтобы не допустить ошибок, в процессе ремонта рядом должна быть схема подключения колонок, на которой отмечаются все моменты правильного монтажа. Подключая передние или задние динамики, учитывайте маркировку на них, благодаря которой можно найти положительный и отрицательный выводы. Производители обычно делают плюсовой выход широким, а отрицательный — узким.

Если случайно решите подключить динамики неправильно, это может привести к большой потере качества, вплоть до 80%. Сначала это приведет к поломке колонок, а затем выйдет из строя и аудиосистема. Если на динамиках нет маркировки, в ходе монтажа можно сначала подключить один элемент, после чего активировать аудиосистему на полную мощность. Затем подсоединяется следующий элемент, если после подключения звучание увеличилось, то вы на правильном пути, можно продолжать. Но если звук остался на том же уровне, это говорит, что в процессе была допущена ошибка.

Выбор проводки

Провода для колонок или громкоговорителя маркируются — их может быть 2 либо 4 пары. Если провод однотонный — он положительный, если с черной полоской — отрицательный. Однотонный необходимо подключать к широкой клемме колонки, а с полосой — к узкой. Минусовой провод может быть общим для боковых либо фронтальных колонок (до 20 Вт). Если акустическая система будет более мощной, каждый канал должен иметь свой отрицательный и положительный провода. Менять местами, а также подключать к кузову автомобиля, то есть заземлять, эти кабеля нельзя, это приведет к ухудшению качества звучания.

Устройства с небольшой мощностью могут быть оснащены четырьмя цветными кабелями, при этом провода с полосой может и не быть. Если это так, то отрицательный вывод колонок подключается к отрицательному контакту автомагнитолы. Если допустите ошибку, это может привести не только к ухудшению звучания, но и замыканию проводки, что может привести к возгоранию. Большинство магнитол имеют в комплекте соединительные кабеля, но специалисты рекомендуют использовать их только для проверки, поскольку сечение у них маленькое. Эксплуатация таких проводов актуальна, если мощность аудиоколонки составит не более 20 Вт, обычно диаметр таких динамиков равен 13 см.

Особенности изоляции

Если используете качественную проводку, то она будет оснащена хорошей изоляцией. Изоляционный фон должен быть силиконовым, это не даст проводке потрескаться при минусовых температурах. Сечение кабелей должно соответствовать мощности автомагнитолы. Прокладка проводки должна осуществляться подальше от других пользователей энергии. Переломы и закручивания кабелей не допускаются. Проводка не должна перетираться, она должна быть уложена в закрытом виде — в стойках дверей, под порогами.

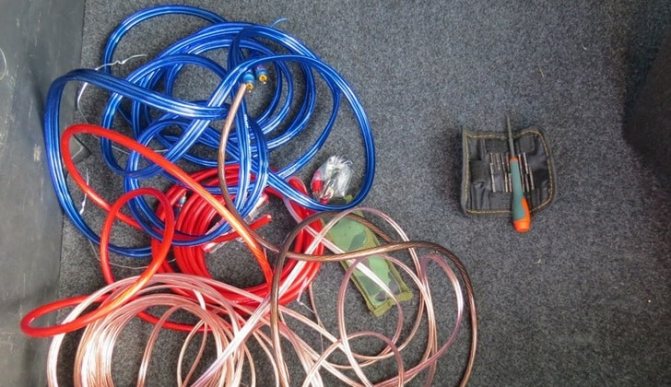

Что понадобится?

Для установки пассивного сабвуфера без усилителя своими силами потребуются:

• акустические кабели, необходимые для коммутации;
• пластиковые буферы для удержания корпуса низкочастотного динамика в багажном отделении автомобиля;
• пластиковая отвертка для снятия пластиковых обшивок салона;
• бокорезы для подрезки кабелей;
• штекеры, нужные для подключения;
• лента ПВХ или защитная трубка;
• гибкие хомуты;
• защитная гофрированная трубка для прокладки кабелей.

Перед началом монтажных работ следует убедиться в совместимости приобретенного оборудования. Подключение динамиков с несоответствующим сопротивлением катушки приводит к работе усилителя магнитолы с перегрузкой, что выводит устройство из строя. Если проигрыватель имеет защитный код, то необходимо убедиться в его наличии. В противном случае после подсоединения батареи к бортовой сети восстановить работоспособность магнитолы не удастся.

Замена штатных громкоговорителей своими руками

Наименее затратный как по деньгам, так и по усилиям способ улучшения звука в салоне автомобиля — замена штатных широкополосных колонок двух- или трёхполосными коаксиальными.

Стандартное место «родных» динамиков — нижний передний угол дверей. Для замены желательно подобрать колонки такого же размера, что и штатные. Динамики большего диаметра, как правило, звучат лучше, но под них понадобится расширять установочное отверстие в двери.

Инструменты для установки

Для замены колонок может понадобиться следующий инструмент:

• электролобзик,
• электродрель,
• отвёртки крестообразная и плоская,
• нож,
• паяльник,
• пассатижи,
• набор автомобильных ключей,
• съёмник панелей,
• напильник,
• изоляционная лента,
• пластиковые хомуты для крепления проводов.

Установка и подключение

Для проведения этой работы вам потребуется немного инструмента, прямые руки, в некоторых случаях еще и смекалка. Из инструмента потребуется следующее:

• Отвертки фигурная и плоская;
• Изолента;
• Кусачки;
• Провода (идут в комплекте);
• Двусторонний скотч;
• Фонарик.

В принципе, этого должно хватить. Перед установкой следует определить место, куда будет поставлен высокочастотный динамик. Обычно ставят их в передние двери. На некоторых машинах имеется возможность поставить твитер в треугольник бокового зеркала. Установка производится в следующем порядке:

• Снимаем с дверей обшивку. Обычно она крепится на саморезах или клипсах. На некоторых моделях придется снимать отдельно ручки, пепельницы и прочий обвес. Часто проблематично оказывается снять блок управления стеклоподъемниками. В зависимости от автомобиля необходимо либо аккуратно поддеть его корпус отверткой, либо воспользоваться специальным съемником;
• Определив место установки динамика, следует прорезать в обшивке отверстие;
• Крепится твитер к обшивке с помощью двухстороннего скотча;
• Самым ответственным моментом является подключение динамика. Тут многие допускают ошибку, подсоединяя его непосредственно к магнитоле. Так делать нельзя. Магнитола сама по себе подает звук одинаково на все подключенные динамики, без какой-либо фильтрации. Поэтому, на твитер будут подаваться не только высокие, но и низкие частоты. При этом, звук будет не качественным. Подключение производится только через усилитель. Следует протянуть дополнительный провод от усилителя до пищалки. Если это невозможно, то можно развести провода через кроссовер;
• Подсоединять нужно провода строго по схеме. Иначе просто спалите твитер. При подключении обязательно изолируйте провода, не лишней окажется и пайка;
• После подключения, обязательно протестируйте систему, если все работает, то закрепите провода, и установите обшивку на место.

На этом подключение завершено. Остается только провести настройку пищалки.

Расположение компонентных источников звука

Качество звучания соосных колонок удовлетворяет большинство автомобилистов, но не всех. Конструктивный недостаток коаксиального звука в том, что высокочастотные твитеры размещаются в малодоступных местах вместе с фронтальными динамиками. Для преодоления этого недостатка используют компонентные системы с разнесёнными в пространстве колонками.

Из-за особенностей компоновки автомобильного салона трудно выбрать идеальное место для расположения твитеров. Наиболее приемлемый компромисс между ценой и качеством — размещение динамиков низкой и средней частоты на штатном месте и вынос высокочастотных головок на торпедо или в переднюю стойку.

Подключение твитеров

Порядок монтажа компонентных динамиков приведён ниже:

1. При выключенном аккумуляторе установите кроссоверы в защищённом от пыли, влаги и вибрации месте. Подключите разделительные фильтры напрямую к выходу магнитолы. Уложите провода под обшивку.

   Устанавливая кроссоверы, убедитесь в том, что они будут надёжно защищены от пыли, влаги и вибрации

2. Подключите твитеры к кроссоверам по временной схеме без крепления.
3. При отсутствии кроссоверов подсоедините высокочастотные динамики параллельно основным через включённый в разрыв цепи конденсатор (не используйте электролитический) ёмкостью около 1–1,5 мкФ.
4. Подайте питание и подберите наиболее приемлемое место для монтажа высокочастотных динамиков, ориентируясь по качеству звука. Отключите аккумулятор.
5. По необходимости просверлите отверстия в панели под твитеры. При использовании корпусных динамиков закрепите их в выбранном месте, проложите провода и подключите к кроссоверам.

   Если решено использовать корпусные динамики, надёжно закрепите их по углам торпедо

Какие колонки бывают

На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Чтобы получить действительно качественный звук, нужно выяснить, какие типы динамических головок существуют. Условно их подразделяют на:

• широкополосные;
• коаксиальные;
• компонентные.

Широкополосные динамики воспроизводят весь спектр звуковых частот, который способен воспринять человеческий слух. Именно такой акустикой в большинстве случаев комплектуются сегодня автомобили с завода. Если же вы являетесь любителем хорошего звука, то предпочтение следует отдать коаксиальным динамическим головкам. Комплект состоит из нескольких колонок, монтаж которых осуществляется по одной оси. Весь спектр частот, разделённый на низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ), воспроизводится отдельными динамиками. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Для любителей музыки высокого качества с мощными НЧ, следует рассмотреть компонентную систему, которая, как правило, используется в качестве фронтальных динамиков. Помимо разных типов акустических систем, динамики разделяют по типоразмерам, выбор которых зависит от места установки и от преследуемых целей.

Акустичекие системы разделяются на широкополосные, коаксиальные и компонентные. Отдавать предпочтение тем или иным динамикам нужно в зависимости от преследуемых целей

Для чего предназначены пищалки

В автомобильных акустических системах довольно часто используются пищалки или твитеры. Основное их назначение — воспроизводить звуки высокой частоты. Приобрести элементы можно как отдельно, так и в комплекте с многокомпонентной системой. По внешнему виду такие устройства представляют собой небольшие динамики, которые способны улучшить звук в автомобиле, сделав его ещё звонче и объёмнее. Устанавливают их, как правило, сзади или спереди, что зависит от используемой схемы акустической системы.

Пищалки в автомобиле предназначены для воспроизведения звуков высокой частоты, а устанавливают их в боковые стойки лобового стекла, двери, на торпедо

Дополнительно

При выборе высокочастотного динамика необходимо обращать внимание на некоторые особенности этого оборудования. Например, лучше всего, оценивать звук на тихом и среднем режиме громкости

Так лучше всего проявятся высокие частоты. Это же относится и к настройке собранной системы. Именно при небольшой громкости можно настроить баланс частот.

При выборе пищалки обратите внимание на частотные характеристики СЧ-динамика. Они обязательно должны пересекаться

Иначе вы получите «яму» в частотах, что отрицательно скажется на звучании.

Заключение. Современный автомобиль сложно себе представить без музыки. В процессе обустройства акустической системы, автовладельцы часто задаются вопросом, как подключить пищалки в авто. На самом деле здесь нет ничего сложного. Достаточно соблюдать определенные правила. Правильный подбор и подключение твитеров напрямую влияет на качество звука.

В процессе установки новой акустической системы у владельца может возникнуть следующая задача — как подключить твитеры (пищалки), чтобы они работали качественно и без проблем?

Суть вопроса в сложности устройства современных стереосистем. По этой причине на практике нередко бывают случаи, когда установленные пищалки либо работают с искажениями, либо не работают вообще. Придерживаясь правил установки, можно избежать возможных трудностей – процедура окажется максимально быстрой и простой.

Монтаж автомобильных колонок

В бытовых акустических системах правая и левая колонки обычно находятся на одинаковом расстоянии от слушателя и примерно на уровне его головы. В автомобиле такие условия соблюсти нереально, поэтому при монтаже компонентной АС на первый план выходит необходимость добиться возможного приближения к идеалу.

Варианты размещения АС: куда можно установить динамики

Экспериментальным путём было установлено, что для фронтальной акустики оптимальным считается размещение динамиков на краях торпедо и примыкающей к ним части передних стоек. При этом нужно следить за тем, чтобы динамики были вынесены вперёд как можно дальше.

Специалисты также советуют размещать разночастотные динамики, относящиеся к одному каналу, в непосредственной близости друг от друга. Это обеспечит цельность и согласованность звучания. Ориентировать колонки можно в противоположных направлениях: одну направить на водителя, другую — на лобовое стекло машины, чтобы звуковые волны отражались от него.

К сожалению, крупногабаритные динамики сложно разместить по краям торпедо. Поэтому многие автовладельцы выбирают компромиссный вариант.

Настолько креативный вариант размещения динамиков на двери автомобиля оценят разве что самые отчаянные меломаны
