Как подключить конденсатор для сабвуфера к усилителю

Ошибки при подключении

Неправильно смонтированная аудиосистема выдаёт не только плохой звук, но может приводить к выходу из строя головного устройства, скачкам напряжения бортовой сети, перегоревшим предохранителями, электроприборам, коротким замыканиям и повреждению электропроводки.

Список типичных ошибок:

• Усилитель завышенной мощности приводит к повреждению НЧ динамика. Главное правило подбора, при котором раскрывается весь потенциал звучания сабвуфера: мощность усилителя должна быть меньше заявленных показателей пиковых нагрузок низкочастотника. Грамотно рассчитать номинал усилителя можно по формуле: U – величина напряжения бортовой сети автомобиля с запущенным двигателем и питанием от генератора = 14, 4 Вольт;
• I – номинальное значение предохранителя, либо их суммарное значение в случае нескольких отдельных каналов;
• KПД (коэффициент полезного действия) – постоянное значение: сабвуферы класса AB – 50% (0,5), класс D – 75% (0,75);
• n – число независимых каналов устройства.

Усилитель с пониженной мощностью – происходит падение диапазона чувствительности, саб невозможно «раскачать», вместо внятного баса слышен фоновый гул.
Несовместимые параметры магнитолы и динамика НЧ. Если в головном устройстве есть вывод «Sub Out», то мощность рассчитывают по аналогичной формуле, как к усилителю.
Номинал предохранителей в системе не соответствует пиковой нагрузке: если их значение в Амперах ниже необходимой, то перегорание будет происходить даже на незначительных мощностях. В случае слишком сильного сопротивления происходят скачки напряжения в бортовой сети и перегрев электропроводки.
Неправильно установленная полярность на линейных выходах – сабвуфер не включается.
Силовые и акустические кабеля не соответствуют параметрам сети – низкое качество звука.
Неправильная настройка кроссоверов или эквалайзера.

Настройку низких частот после инсталляции сабвуфера в акустическую систему проводят с помощью цифрового эквалайзера, выводя динамики на пиковые нагрузки. Современные устройства обладают широкими возможностями и набором различных функций для регулировок (например, регулировка подъёма басов, «Ваss Вооst», режим шумоподавления). Коррекцию звучания следует выполнять аккуратно, не превышая уровень сигнала на 3 ДБ. Следует помнить, что увеличение мощности на НЧ-динамик происходит кратно: если выставить подъём басов +10 ДБ, то на регистр линейного входа мощность будет выше в 14 раз, в результате чего происходит перегрузка, предохранители сгорают, а компоненты системы выходят из строя.

Идеальное сочетание

Как и говорилось выше, автомобильная акустика имеет право так называться, если в ней задействовано трио (саб, усилок и конденсатор). Попробуем разобраться в том, какое сочетание можно назвать идеальным.

Басовик Мистери MJB 12, усилитель Сони XM-504Z и конденсатор Стингер SPC111

Мощное трио, которое способно обеспечить идеальный звук. При этом все в бюджетном варианте и платить не надо лишнего.

Подбор усилителя, сабвуфера и конденсатора

Технические характеристики басовика

Технические характеристики усилителя Сони XM 504Z

Технические характеристики конденсатора Стингер 111

Зачем нужен конденсатор для сабвуфера

Чтобы понять, зачем машина оснащается емким конденсатором, стоит вспомнить закон Ома для полной цепи. Именно он поможет понять, что происходит, когда сабвуфер резко выходит на максимальную громкость.

1. У каждого аккумулятора есть параметр электродвижущей силы, который зависит от емкости устройства, его внутреннего сопротивления и других характеристик.
2. До момента, когда усилитель и вся звуковая установка в целом не превышают по потреблению возможности аккумулятора, проводка работает в нормальном режиме.
3. В периоды, когда сабвуфер резко наращивает громкость и потребление мощности — аккумулятор физически не способен удовлетворить потребности. Его электродвижущей силы недостаточно для поддержки стабильного напряжения.

В результате интенсивного отбора мощности для звука происходит следующее: растут рабочие токи, аккумулятор не может обеспечить потребности и напряжение бортовой сети резко падает. Как следствие, наблюдается просадка саба (динамики захлебываются), становится нештатным функционирование усилителя.

Именно для стабилизации работы бортовой сети нужны электролитические конденсаторы, которые отдают мощность в момент пиковой нагрузки. Стоит понимать, что среднестатистическая колонка в машине, как и вся аудиосистема в целом, не всегда работают даже на номинальной мощности. В эти периоды низкого потребления и токов машина своим генератором заряжает не только аккумулятор, но и установленный накопитель.

В периоды роста потребления конденсатор разряжается. Это позволяет получить действительно лучший звук без падений мощности и отказа набора фронта громкости звучания.

Подключение сабвуфера на аудиоканал

Подключение сабвуфера к магнитоле будет закончено, когда вы подключите его на какой-то из аудиоканалов. Как уже говорили, можно «прицепить» его на магнитолу или на усилитель.

Подключение сабвуфера к выходу автомагнитолы

Аудиосигнал берётся с выхода магнитолы или усилка. Обычно разъёмы располагаются на задней панели или выводятся на проводах.

Подключение саба к усилителю

На многих усилителях есть специальные выходы для низкочастотных колонок. Они обычно подписаны SUB OUT или просто SUB. Находятся обычно на лицевой панели усилителей. Там, где установлены регуляторы для подстройки звучания.

Для соединения используем кабель RCA с разъёмами типа «тюльпан».

Этапы установки и подключения

Чаще всего усилитель подключается при помощи проводов напрямую к аккумулятору. Внешний усилитель будет находиться в багажнике или салоне машины, а проводка проходит через отверстия моторного отсека. Провода должны быть хорошо заизолированы изолентой.

Плюсовой провод, почти всегда он бывает красного цвета, присоединяется к плюсовой клемме аккумуляторной батареи и втыкается в соответствующий разъем в усилителе. А минусовой провод, черного цвета, подключается к кузову и вставляется в разъем, обозначаемый GND (GROUND). Остальные два гнезда используются для соединения магнитолы и сигнального кабеля. Практически на всех магнитолах предусмотрены выходы для подключения усилителя и подачи на него звука.

Для четырехканального усилителя нужно использовать специальные переходники, а если в приемнике нет линейных выходов, то провод прокладывается прямо на динамики, где должны быть предусмотрены специальные входы.

Проводка от магнитолы к усилителю прокладывается в салоне автомобиля, чаще всего под обшивкой дверей. Ни в коем случае нельзя прокладывать сигнальный кабель на одной стороне с силовыми. Это приведет к помехам и потере качества звука.

Еще одним важным фактором при выборе места положения усилителя является расстояние от него до акустики. Желательно сократить его до минимума, чтобы провода были как можно короче. В таком случае вероятность появления помех во время воспроизведения музыки будет минимальна. https://www.youtube.com/watch?v=M42umT33V5o При правильном выборе и установке внешнего усилителя, можно значительно улучшить качество звука, воспроизводимого магнитолой, устранить помехи и увеличить мощность магнитолы.

Итоги

Для установки усилителя обязательно выбирать только качественные провода, они не должны иметь каких-либо повреждений. Обязательно соблюдать технику безопасности во время работы. Перед установкой усилителя необходимо ознакомиться руководством по его эксплуатации и инструкцией к автомагнитоле.

Усилитель мощности низкой частоты — основной компонент качественной звуковоспроизводящей системы. Самостоятельный выбор и возможность подключить его к магнитоле в салоне машины есть у каждого. Дело это непростое и хлопотное, но посильное всем автолюбителям.

Студия автозвука Электросила

конденсатор Audison Connection

Все кто так или иначе сталкивался с автозвуком, кто когда либо пытался установить автомобильную аудиосистему своими руками слышали о том что вместе с усилителем обязательно нужно ставить конденсатор. Однако не все знают зачем это нужно и нужно ли вообще? Ведь хороший конденсатор-вещь недешевая. Стоит ли вообще тратить на него деньги? Попробуем разобраться.

Все знают, что установив усилитель в свою аудиосистему мы делаем звук громче. Но за все нужно платить, и более мощная аудиосистема потребляет больше тока от бортовой сети автомобиля. Это еще не все проблемы, дело в том что усилитель может кратковременно потреблять ток в несколько раз превышающий номинальный, особенно при воспроизведении низкого баса. Автомобильный аккумулятор не способен быстро отдавать такой ток и в результате в бортовой сети автомобиля происходит просадка напряжения. Выражается это не только в «моргании» фар, но и в том что при падении напряжения питания усилитель теряет мощность, бас вместо быстрого и четкого становится «размытым», теряет скорость и глубину, а в отдельных особо тяжелых случаях падение напряжения питания усилителя приводит к клиппингу на выходе усилителя, что в свою очередь может привести к повреждению динамика.

Впрочем, вышеперечисленные проблемы могут появиться из-за того что при подключении усилителя в вашей аудиосистеме вы выбрали некачественный или несоответствующий потребляемой мощности силовой провод. Как правильно выбрать силовой провод читайте здесь.

Если вы следовали всем нашим рекомендациям и с проводами у вас все в порядке, без конденсатора в вашей автомобильной аудиосистеме вам не обойтись.

При установке конденсатора необходимо подключать его параллельно питанию усилителя и располагать его как можно ближе к усилителю (не дальше 60см). Некоторые производители усилителей (обычно это самые дорогие модели, так называемый хай-энд) даже встраивают дополнительные клеммы для подключения конденсатора прямо в усилитель. Пример- Audison Thesis HV Venti.

Конденсатор Focal High Cap

Французский производитель высококачественной аудиотехники Focal в своих усилителях серии FPS использует другое решение: конденсаторы Focal FPS High-Cap подключаются после блока питания усилителя, там где эффективность использования дополнительных конденсаторов во много раз выше. Минус в том что такой конденсатор подходит только к усилителям Focal FPS, и больше никуда.

Как же правильно выбрать конденсатор? Есть простое правило подбора конденсатора по емкости- 1Ф (Фарад) на 1 киловатт мощности аудиосистемы. Т.е. при мощности системы в 500Вт вам необходим конденсатор в 0.5Ф.

Многие автомобильные конденсаторы имеют встроенные вольтметры и прочие лампочки а также схемы управления зарядом. Если смысл первого-в основном внешний вид, то схема управления зарядом реально облегчает эксплуатацию автомобиля в котором установлен конденсатор. Дело в том что конденсатор в момент заряда потребляет очень большой ток, поэтому при замене аккумулятора в автомобиле могут обгореть аккумуляторные клеммы или сгореть предохранитель который стоит по питанию аудиосистемы.

Для того чтобы правильно зарядить конденсатор в котором схема зарядки не предусмотрена вам нужно отключить конденсатор (одну из клемм) от бортовой сети, подключить аккумулятор, подключить конденсатор через обычную автомобильную лампочку. Лампочка сначала загорится ярко пока будет заряжаться конденсатор, а затем погаснет. Значит конденсатор зарядился и можно подключать его обратно. Довольно сложно, да? От всех этих проблем избавит вас конденсатор со встроенной схемой зарядки.

конденсатор с вольтметром и схемой зарядки

С другой стороны, схема зарядки подразумевает несколько лишних соединений на пути тока от конденсатора к усилителю. В этом смысле обычная «банка» без вольтметров, лампочек и электроники гораздо надежней.

Не все конденсаторы одинаково полезны, хороший конденсатор должен не только иметь большую емкость но и уметь быстро отдать свой заряд в случае необходимости. Для этого конденсатор должен иметь низкое внутреннее сопротивление (ESR). Большинство производителей не указывает никаких параметров своих изделий кроме собственно емкости. При всем богатстве выбора найти то что нужно может быть не так-то просто. Наш опыт использования конденсаторов подсказывает что наилучшие результаты можно получить с продукцией серьезных брендов, например Connection от Audison или Connects2.

75008 Всего 8 Сегодня

Настройка или как изготовить корпус

Как правильно настроить активный сабвуфер в машине

Чтобы сабвуферный динамик нормально функционировал, необходимо сделать для него качественный корпус.Именно от качества сабвуферного ящика зависит его дальнейшее звучание:

• Если литраж ящика будет неверным, то динамик не будет играть. От него будут издаваться звуки, напоминающие хрипение.
• Имея хлипкий сабвуферный ящик, нельзя будет достигнуть четкого баса. Напротив, он всегда будет плохо слышимым.
• Необходимо, чтобы корпус обладал правильной формой, иначе внутри него могут образовываться «стоячие волны», влияющие на качество звучания.

Одними из лучших корпусов являются те, которые делаются на заказ. Производителю нужно предоставить размеры динамика или его самого. За счет этого будут учтены все тонкости и нюансы устройства, поэтому звучание не будет примитивным.

Как самостоятельно настроить сабвуфер

Сабвуфер активный как настроить

акустическая система Поэтому сейчас мы обсудим, как можно настроить сабвуфер своими силами:

Следует приобрести специальный диск. Он позволит выявить недочеты всей акустической системы, включая и самого сабвуфера. На этот диск записана специальная мелодия, которая позволяет услышать даже минимальные недочеты.

Специальный диск для настройки

• Настраивать активный саб необходимо до тех пор, пока звучание этого диска не будет идеальным именно для пользователя.
• Собственно, что такое настройка? Это последовательное переключение трех кнопок: Bass, Tribble, Sub.

Установку сабвуфера и его настройку в машине, как видим, можно проделать легко своими руками. При этом нужно учитывать, что такой процесс невозможен без первичной подготовки. Так, изначально следует просмотреть фото с подобной тематикой. Возможно, на просторах интернета встретится какая-то инструкция, которая также не будет лишней. Видео на эту тему тоже будет кстати. Цена установки и настройки в автосервисе может быть разной: монтаж активного саба начинается от 3500 рублей.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Как подключать сабвуфер через усилитель

Подключение по такой схеме наиболее перспективно. Вариантов использования такой системы очень много. Всё зависит от усилителя. Ниже вы видите, пожалуй, классическую схему использования усилителя.

Подключение сабвуфера через усилитель

Самое простое использование усилителя, это подключение сабвуфера через усилитель. Однако усилители в большинстве своём имеют возможность подключать и динамики. Даётся возможность подключить дополнительные или переключить тыловые на усилок.

Можно полностью отключить динамики от магнитолы и подключить их к усилителю, если он позволяет.

Схема подключения сабвуфера через многоканальный (четыре канала) усилитель

Есть и ещё одна схема подключения активного сабвуфера — через моноусилитель. Это одноканальный усилитель, который «выбирает» из спектра только низкие частоты. Его подключают к выходу магнитолы, а к нему уже — саб. Что даёт возможность регулировать интенсивность низких частот, что уже лучше, чем первый вариант. НЧ-усилитель не такой дорогой, как многоканальный, что тоже неплохо.

Как подобрать

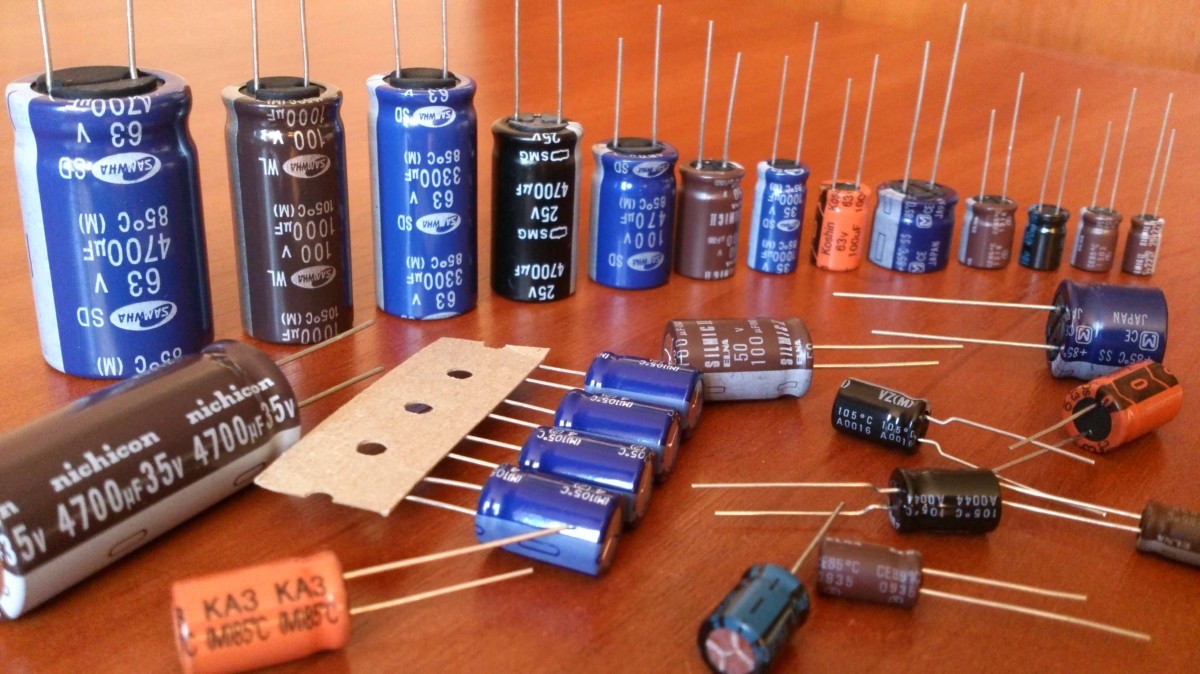

Электрический конденсатор — это специальный прибор с двумя полосами, который накапливает, сохраняет и передает заряд тока подключенным узлам. Его конструкция состоит из обкладок с диэлектрической изоляцией. Главным свойством изделия является емкость, указывающая на количество энергии, которая получается за единицу времени. Этот параметр отображается в фарадах (Ф).

Среди всего разнообразия конденсаторов максимальная емкость свойственна электролитическим моделям или более модернизированным типам — ионизаторам.

Чтобы упростить выбор конденсатора для усилителя в машине, нужно получить общее представление о том, что происходит в сети транспортного средства при запуске автомагнитолы, мощностью от 1 кВт, на низких частотах. При простых расчетах удается определить следующее — потребление тока достигает 100 А. Однако нагрузка становится неравномерной, и пиковые значения замечаются при басовых ударах. Скачки напряжения связаны с двумя явлениями:

1. Внутреннее сопротивление батареи, которое ограничивает отдачу тока.
2. Воздействие сопротивления от проводов, которые способствуют падению напряжения.

АКБ и конденсатор имеют некоторые сходства. Они предназначаются для накопления и отдачи электрической энергии, при этом второй узел справляется с этой задачей быстрее, чем аккумулятор. Это свойство определяет сферы его использования.

Подключение конденсатора выполняется параллельным образом. Если случается резкий скачок потребления тока, сопротивление внутри АКБ резко падает. В это время активируется конденсирующий элемент, который передает энергию, компенсируя падение мощности.

Выбирая деталь, необходимо учитывать мощность сабвуфера. Кроме сложных расчетов, можно применить простое правило: каждый 1 кВт мощности требует 1 Ф емкости. Если превысить показатель, это приведет только к положительным откликам. При этом рабочее напряжение должно варьироваться от 14-18 В. Отдельные конденсаторы оснащаются специальным индикатором, который упрощает их применение, а также электроникой для отслеживания заряда.

Конденсатор — это полезный аксессуар для автомобильного сабвуфера, который не только устраняет массу проблем со звуковым оборудованием, но и улучшает стабильность работы электрический цепи.

Это обусловлено принципом его действия и следующими особенностями:

1. Приспособление выполняет роль фильтра скачков напряжения сети, которые появляются при коммутации нагрузок или взаимодействии электронных устройств. Его наличие положительно влияет на работу всех деталей.
2. Конденсатор подавляет скачки при запуске или деактивации потребителей бортового напряжения, из-за чего генератор работает без сбоев.
3. Когда запускается автомобильный стартер, конденсирующий узел обеспечивает ему дополнительную помощь, передавая заряд напряжения бортовой сети. Эта возможность будет особенно полезной в зимнюю пору, когда АКБ не может нормально передавать электрический ток.

Установка и зарядка

Таким образом, зачем нужен этот компонент в автомобиле, мы пояснили. Теперь перейдем к полезной теме о том, как конденсатор установить и подключить.

Установка

Сам процесс установки имеет следующие особенности:

• Конденсатор устанавливается не дальше полуметра от усилителя во избежании снижения амплитуды тока при сопротивлении соединяющих проводов;
• На конденсаторе ни в коем случае нельзя экономить и если уж решили ставить, то обязательно качественный, а не какой-нибудь китайский, чтобы был толк.

• Если электронная схема в конденсаторе, все же, отсутствует, то рекомендуется изначально подзаряжать элемент 12-вольтовой лампочкой;
• Интересно, что установить конденсатор можно в системе любой мощности, независимо от количества усилителей.

Зарядка

Что касается зарядки конденсатора(см.), то как и говорилось выше, полезно заряжать 12 В лампочкой, которая даст пользователю понять, как проходит процесс.Сам он подразумевает следующее:

• К плюсу АКБ присоединяется лампочка или резистор (лучше ламочка 12 В) на проводе;
• Другой конец провода соединяется с положительным терминалом конденсатора;
• В процессе зарядки, если на конденсаторе имеется табло со световой индикацией, то оно загорится. Значение вольтметра на конденсаторе тоже будет увеличиваться, но как только оно остановится, завершить надо и зарядку;
• Снимаем лампочку или резистор.

При установке конденсатора рекомендуется подключать его параллельно питанию усилителя(см.Как подключить к автомагнитоле усилитель: сам себе мастер). Ставить его надо, как можно ближе к усилителю мощности, по крайней мере, не дальше 60 см.Если на место ионистора поставить конденсатор, то результат будет намного эффективнее.Делается все так:

• Генератор автомобиля ремонтируется или ставится новый;
• От него прокладывается кабель на массу и плюс;
• Ставится новая АКБ;
• Все клеммы меняются или тщательно зачищаются;
• Прокладывается силовой медный кабель хорошего качества с достаточным сечением;

Схема конденсатора

Подключаем усилитель, не забываем предохранитель.

После того, как все будет проверено, можно подключать и конденсатор. Замеры на клеммах покажут те же результаты, но удивляться не стоит. Если цепь «живая» и питания хватает, то конденсатору нечего включаться и он как бы ждет своего часа.

Доказать необходимость конденсатора и в обычных автомобильных акустических системах можно, исходя из нижеприведенного:

• Замер конденсатора может долго длиться, а от этого «проснется» даже самый кислотный аккумулятор и тем самым, сумеет отдать весь свой потенциал;
• Среди так называемого эс пи элевого братства более принято использование гелеевых батарей, способных «стрелять» сотнями ампер с поразительной скоростью. Как бы ни был конденсатор восхваляем, но при такой скорости он будет «чувствовать» себя явно не у дел;
• Опять же, касательно эс пи эль, конденсатор не к месту, так как является потребителем энергии, что для эс пи эль явное зло.

Одним словом, в эс пи эль уж точно никакой конденсатор или иной накопитель не используется.

Зарядка

Процедура эта не является чем-то очень сложным .

Состояние АКБ, безусловно, особенно с наступлением холодов заслуживает более тщательного внимания, но все же, даже если он будет новым и полностью исправным, помощь конденсатора(см.Зачем нужен конденсатор для автоакустики сегодня) ему понадобится обязательно в автомобиле, где стоит мощный сабвуфер.Процедура зарядки конденсатора нужна всегда, как только АКБ снимается с машины. Кроме того, конденсатор заряжают и при первичной его установке.

Подробная и пошаговая инструкция, как это сделать, приводится здесь:

Для начала следует подготовится: найти источник постоянного тока (АКБ в данном случае), резистор (он идет в комплекте с конденсатором) или лампочку на 12 В (если резистор найти не удалось) и провода для подключения конденсатора (они должны быть такого же сечения, как и провода питания).

Далее убеждаемся, что плюсовая клемма конденсатора подключена к усилителю правильно (плюс к проводу питания усилителя).

• Предохранитель акустической системы аккуратно отключаем;
• Снимаем провод от положительной клеммы конденсатора;
• Подключаем АКБ в сеть (как это сделать, можно узнать из тематических статей);
• Берем резистор или лампочку, подключаем одним контактом к положительной клемме накопителя, а другим – к проводу питания (время зарядки определяется по мануалу, инструкции, идущей в комплекте);

Конденсатор на сабвуфер

• ставим обратно предохранитель акустической системы;
• ждем сколько нужно (не менее 2-х минут), затем резистор отключаем;
• кабель питания накопителя подключаем к положительной клемме напрямую.

Схема как зарядить конденсатор
