Как установить на автомобиль биксеноновые фары

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

1. Тип лампы – это может быть ксенон или биксенон;
2. Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

• Блоки розжига – 2 шт.;
• Ксеноновые лампы – 2 шт.;
• Крепеж (необходим для проведения установки);
• Комплект проводов;
• Инструкция по установке и подключению.

Типовая схема подключения ксенона (биксенона)

Для успешного проведения работ по установке ксенона своими руками достаточно будет следовать инструкции, которая прилагается к каждому комплекту. Главное – строго соблюдать последовательность действий, описанную в инструкции, и технику безопасности.

Ниже мы приводим пошаговое руководство по установке и подключению ксенона, составленное нашими специалистами. А подробную видео-инструкцию смотрите в конце этой статьи.

И так, очередность выполняемых действий при установке ксенона будет следующей:

1. Извлечение старой лампы. Чтобы установить «ксенонки», нужно из фар сперва извлечь старые галогенные лампы. Для этого снимите пластиковый защитный колпачок, закрывающий цоколь с обратной стороны фары, и, отжав металлический зажим, извлеките прежнюю лампочку из гнезда.
2. Установка ксеноновой лампы. На место старой, в фару необходимо установить новую ксеноновую лампу (предварительно извлеченную из транспортной упаковки) и зафиксировать ее пружинным зажимом.
3. Соединение контактов. Соблюдая правильную полярность, соедините контакты питания от прежней лампы с клеммами от новой. Места соединения проводов тщательно заизолируйте изолентой или термоусадочной трубкой.
4. Прокладка проводов. Как правило, защитные колпачки, закрывающие цоколи лампочек с обратной стороны фары, не имеют никаких отверстий. Для прокладки проводов в каждом колпачке нужно строительным ножом, или другим удобным инструментом, вырезать аккуратное отверстие под резиновое уплотнительное кольцо от проводов, входящих в комплект ксенона (смотрите на видео ниже). После этого провода протягивают в получившееся отверстие, аккуратно укладываются в фаре и закрываются колпачком.Примечание. Если вы все сделали правильно, то, в результате выполнения предыдущих шагов, у вас в фаре должна стоять ксеноновая лампочка, закрытая защитным колпаком, из которого должны выходить два жгута проводов для питания блока розжига и ксеноновой лампы.
5. Подключение ксенона. На этом шаге нужно всего лишь подключить провода, выходящие из фары, к блоку розжига ксенона. Перепутать полярность или вставить штекеры не в свои гнезда практически невозможно, так как все провода обозначены соответствующими цветами, а гнезда имеют специальную защиту.
6. Установка блока розжига. Блок розжига ксенона закрепляется под капотом. Однако есть места, где его расположение может принести массу неприятностей. Во избежание этого не рекомендуется устанавливать блоки там, куда легко просачивается вода, а также возле двигателя. Кроме этого, провода не должны быть сильно натянуты.

Эти операции выполняются на обеих фарах: как на левой, так и на правой.

Установка ксенона своими руками: схема, инструкция и советы

Установить ксеноновые лампы в фары ближнего, дальнего и противотуманного света можно самостоятельно (но делать это не желательно). Для установки ксенона своими руками нужно немного времени и подробная инструкция, со схемой подключения от RomaxGroup. Что нужно знать о лампах для ксеноновых фар, как правильно подключить ксенон, стоит ли его ставить? Читайте новую статью прямо сейчас.

Куда устанавливают ксенон и зачем?

Давайте в двух словах поймем, почему автолюбители предпочитают ставить ксенон на машину и куда именно их устанавливают. Ксенон средний вариант между галогенным и светодиодным светом. Последний немного дороже, а галогенный – уже устарел. Ксеноновые лампы служат долго, в среднем – 3.000 часов и светят ярко – до 2.000 Люменов. Подробне о том что такое ксеноновые лампы, с их преимуществами и недостатками можете прочитать здесь, а сейчас давайте перейдем к этапам установки автоламп.

Правила установки ксенона на автомобиль: что нужно знать о фарах перед установкой

Прежде, чем ставить ксенон, вам нужно узнать, предназначены ли вообще ваши фары для этого? – Смотрим маркировку фар.

Далее нужно посмотреть, какая у вас оптика – рефлекторная или линзовая. Это касается всего головного света. Рефлекторная не предназначена для установки ксенона. Она сильно рассеивает свет, что приводит к засвету встречных водителей.

Что нужно знать о цветовой температуре

Противотуманные фары расположены низко, поэтому ставить яркое освещение нежелательно. Так вы создадите тень на дороге от каждой ямы. Оптимальная цветовая температура – до 4 300 К. Освещение должно быть желтоватым, как на галогенной лампе. Оно лучше рассеивает туман, в отличие от ярко белого света.

Подготовительный этап: комплектующие для ксенона

Что входит в комплект ксенона? – 2 лампочки, провода и 2 блока розжига. Иногда к нему дают еще крепеж. Обязательно проверьте все детали перед установкой, они должны быть целыми и герметичными. Блок розжига играет ключевую роль в комплектации ксеноновых ламп. Функции блока:

• создает и передает напряжение для разогрева лампы
• регулирует напряжение и предохраняет лампу от перенапряжения
• перезапускает лампу, если она неожиданно погасла

Блоки розжига на ксенон, как и сами лампочки бывают трех поколений: третьего, четвертого и пятого. Третье поколение – первый ксенон, с обычным блоком (ballast standart), который называют «кирпич», в четвертом поколении стоит реле напряжение и блок меньшего размера (super slim ballast), в пятом – сам блок уменьшен и оснащен обманками (super slim canbus ballast).

Подготовительный этап 2: инструменты

Посмотрите, какая заглушка на фаре стоит у вас. Ее нужно будет снять и сделать отверстие для проводов от лампы. Она бывает резиновой, пластиковой или металлической. Чтобы сделать отверстие в резиновой – подойдут ножницы, для пластика – канцелярский нож. Металл можно просверлить дрелью или шуруповертом. Размер отверстия должен быть минимум 25 мм, поэтому покупайте нужное сверло. Также вам нужно будет дополнительно обмотать провод и блок розжига. Безопасность лишней не бывает. Поэтому купите моток изоленты или скотча.

В зависимости от того, как вы будете крепить блок розжига, вам понадобится крепеж, герметик, хомуты, либо двухсторонний скотч. Предварительно посмотрите, где вы расположите блок. Он должен быть рядом с фарой, где поменьше пыли и куда не попадает влага. Болтающуюся проводку можно собрать хомутами.

Купите перчатки и ни в коем случае не трогайте грязными руками цоколь. Если же это произошло, протрите спиртом. Через любое пятно на лампе, дополнительно рассеивается свет.

Подытожим что нужно купить:

• Ножницы, канцелярский нож или сверло 25 мм
• Защитные перчатки и спирт
• Изолента для дополнительной герметичности проводки и блока розжига
• Двух сторонний скотч, силиконовый герметик или крепеж, для фиксации блока розжига
• Хомуты для сборки проводки

Подготовка к самостоятельной установке и подключению ксенона в авто

Произвести замену стандартных лампочек и самостоятельно установить ксенон сможет каждый водитель. При выполнении монтажа главное — руководствоваться рекомендациями производителя и следовать схеме.

Чтобы не испортить лампочки, колбу источника освещения трогать пальцами нельзя.

Если это произойдет, то поверхность с отпечатком надо обработать чистой ветошью со спиртом. Перед выполнением задачи обязательно отключается аккумуляторная батарея. При запуске газоразрядные источники света выдают 23 тысячи вольт напряжения, это будет смертельно для человека.

Что может потребоваться для подключения?

Чтобы быстро поставить газоразрядные источники освещения, понадобится:

• комплект ламп;
• канцелярский нож либо ножницы;
• отвертка с крестовым наконечником;
• пластиковые хомуты;
• дрель с фрезой на 25 мм;
• комплект гаечных ключей.

Схема установки ксенона

Схема установки через реле с питанием от АКБ

Процесс монтажа и подключения осуществляется так:

Сначала производится снятие старых источников освещения, вместо них устанавливаются новые. Для выполнения задачи делается демонтаж пластиковой защитной крышки, установленной на оптических приборах. От галогенок или ламп накаливания отключается электропроводка

Для снятия устройства может потребоваться отсоединение специального фиксатора или зажима.
Газоразрядная лампочка осторожно извлекается из защитной колбы и монтируется в отверстие на фонаре. Если для крепления используется специальный зажим, то его надо зафиксировать

При наличии пружинки электроцепь от газоразрядных ламп необходимо протянуть через этот элемент. После проводка выводится через заглушку в моторный отсек.
Провести электроцепь рядом с АКБ будет проблематично. Батарея обычно загораживает доступ к фонарю, поэтому ее придется демонтировать. После того, как источники освещения будут установлены, выполняется соединение их контактных элементов к блоку розжига.
Затем надо сделать специальные отверстия в заглушках оптических устройств, через них будет прокладываться линия питания. В случае, когда защитный кожух выполнен из резины, для укладки надо воспользоваться ножницами. Если заглушка сделана из металла, то для протяжки через нее провода придется просверлить отверстие. Для этого используется фреза, лучше всего подойдет деталь на 2,5 см.
После выполнения этой задачи подбирается место для установки устройства розжига. Оно будет располагаться рядом с оптическими приборами
Важно, чтобы электроцепь питания была не внатяжку.
При установке блока розжига рекомендуется подобрать место, где устройство не будет подвержено воздействию высоких температур, влаги, а также грязи. Сами по себе эти приборы обычно загерметизированы, но лучше учесть это правило
Если такого места под капотом нет, то устройство надо обмотать скотчем либо изолентой, это позволит частично увеличить его безопасность. Фиксация блока осуществляется посредством пластиковых хомутов либо скотча.

Демонтаж старой лампочки из фары

Подключение контактов к ксеноновой лампе

Проделывание отверстия для прокладки проводов

Установка и подключение блока розжига

Схема подключения ксенона

Подробнее о том, как подключить ксенон:

1. Выполняется соединение источников освещения с блоком розжига. Каждая электроцепь имеет определенную цветовую маркировку, подробная информация о подсоединении указана в схеме.
2. Затем сам блок соединяется со штатной системой проводки. Чтобы выполнить эту задачу, одна линия от устройства идет к колодке, где был подключен старый источник света.
3. Аналогичным образом выполняется подключение второго фонаря. Сначала он соединяется с блоком розжига, а затем с электропроводкой машины.
4. Фиксация электроцепей осуществляется посредством пластиковых хомутов. Если отрезок провода будет большой, рекомендуется его скрутить в кольцо.

Схема подсоединения ксенона к штатной проводке

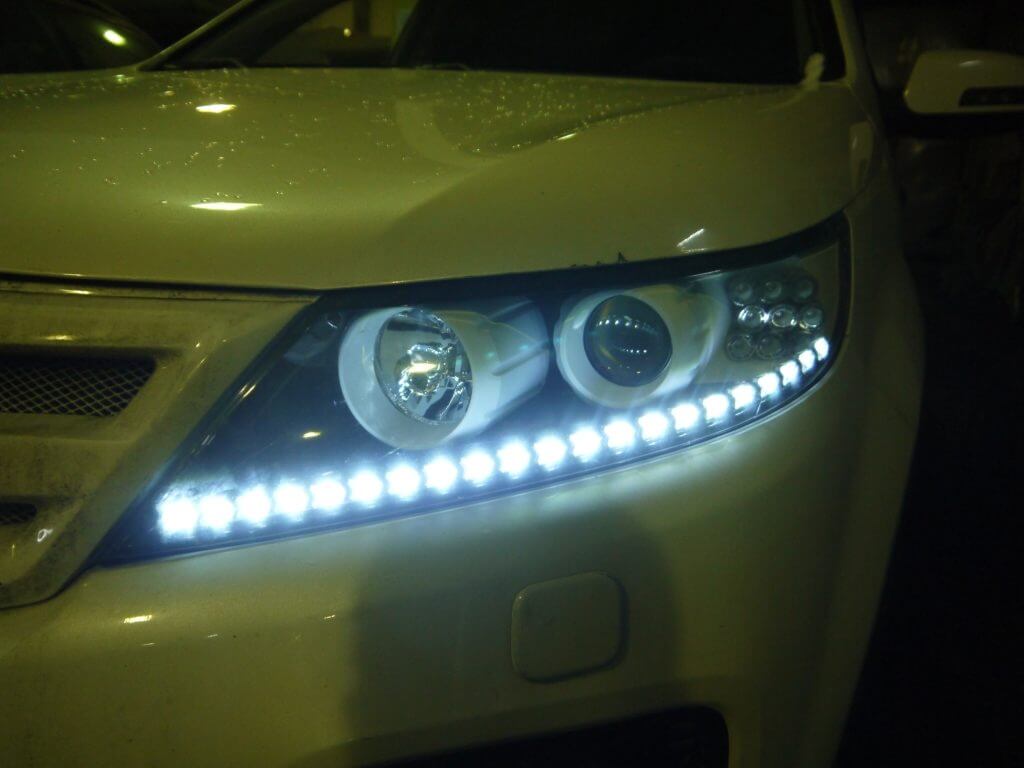

Биксенон и биксеноновые линзы

Итак, на сегодняшний день одной из самых эффективных технологией считается биксенон, хотя обычные ксеноновые лампы появились раньше. На деле, ксенон – это особый инертный газ, который закачан в корпус лампы. Лампа газоразрядная, элемента накаливания внутри нет. Свечение достигается за счет того, что при помощи так называемых блоков розжига формируются высоковольтные импульсы. В свою очередь, эти импульсы создают светящуюся дугу.

В целом, ксеноновый свет яркий, пучок света белый или синеватый, освещение дороги равномерное. Если же рассматривать отличая ксенона от биксенона, необходимо понимать, что ксеноновые лампы подойдут только для ближнего света. Биксенон способен давать как ближний, так и дальний свет. Давайте разбираться.

Если просто, в фаре могут стоять как две раздельные лампочки (ближний/дальний), так и одна с двумя нитями накала для ближнего и дальнего света.  Получается, если блоков под лампы несколько, можно установить в ближний ксенон, а для дальнего света оставить галогенки.

В свою очередь, если лампа одна, ксенон не подойдет, так как дальнего света не будет. С учетом того, что многие модели авто имеют одну лампу для ближнего и дальнего света, оптимально устанавливать биксенон. В этом случае одна газоразрядная лампа будет обеспечивать ближний и дальний свет.

При этом конструктивно отличий у биксенона от ксенона достаточно много. Фактически, ксенон похож на обычную лампочку ближнего света, светит постоянно, световой поток одинаковой мощности. У биксенона дополнительно есть устройство под названием экран-лампа, которая находится в колбе с газом;

Когда водитель переключается с ближнего на дальний свет, колба перемещается благодаря работе электромагнита. Затем свет падает на отражатель под другим углом,  меняется освещение дороги. Если же перейти на ближний, процесс обратный, колба вернется на начальную позицию;

Теперь непосредственно о линзах. Казалось бы, все просто, достаточно купить комплект биксенона и заменить им штатные галогенки в фарах. Однако ксенон светит мощно и ярко, так как свечение газа происходит по всему периметру колбы.

Естественно, в фарах под галоген свечение получается слишком ярким, свет заметно рассеивается. Это значит, что настроить оптику так, чтобы не слепить встречных водителей, на деле не получается. Если фары слишком сильно опустить вниз, снижается качество освещения дороги, если же поднять до нормы, происходит ослепление водителей встречного транспорта. В этом виноваты так называемые паразитные засветки.

Выходом в данном случае является доработка оптики при помощи линзы. Билинза в фаре имеет «шторку», что позволяет формировать направленный поток ближнего света с четкой границей. При включении дальнего света шторка меняет свое положение, однако даже при этом свет более кучный и собранный, максимально направлен на дорогу, в отличие от галогена.

Если просто, когда ксенон устанавливается в уже линзованную оптику, настраивать ближний свет намного проще. Конечно, решение купить линзы на фары и установить такие линзы однозначно потребует больших затрат и отдельной доработки оптики, однако качество освещения дороги и безопасность заметно повышаются.

Получается, если выбирать между комплектом ксенон – линза или биксенон, первый вариант намного более предпочтителен. С линзованной оптикой (при условии правильной установки и настройки) не будет происходить ослепления встречных водителей, а также линзы позволяют направить мощный и сконцентрированный поток света исключительно на дорогу.

Установив в фары линзы, ксенон перестанет быть проблемой для других водителей, заметно повышается общая безопасность при езде на автомобиле. Именно с учетом таких особенностей заводской ксенон на автомобили штатно ставится только в специальную линзованную оптику.

Наиболее популярные производители

Для розжига электрической дуги требуется подать на электроды напряжение около 25 000 Вольт. Для поддержания горения достаточно 50-80 Вольт. Чтобы обеспечить соблюдение этих условий работы, необходим блок розжига ксенона. При первоначальной установке ксенона требуется приобретать весь комплект – лампы, блок розжига и провода. Комплект должен сопровождаться инструкцией со схемой подключения. В дальнейшем отдельные комплектующие можно покупать порознь – по мере выхода их из строя.

Такие известные производители светотехнической продукции, как Hella, Osram и Philips не выпускают комплектов для самостоятельной установки ксенона. В продаже можно найти только лампы их производства или китайские подделки.

Среди прочих у российских автолюбителей пользуются спросом комплекты следующих марок:

1. MTF-Light Slim Line.
2. Optima.
3. Sho me.

Каждый из этих производителей выпускает ксенон, что называется, в ассортименте – с различными лампами и модификациями блоков розжига.

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Подготовка

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Варианты схем подключения

Самый простой способ подключения HID-лампы выглядит так.

Схема подключения

Принцип работы прост: при включении переключателя света напряжение подаётся на блок розжига, в нём генерируется высокое напряжение, которое и подаётся на электроды газоразрядной лампы. Положительные и отрицательные провода перепутать при подключении не получится – их разъёмы несовместимы друг с другом.

Ввиду того, что напряжение бортовой сети может быть изрядно «просажено» в момент розжига дуги, предпочтительнее осуществлять подключение ксенона через реле.

Как видите, тоже ничего сложного. На обмотку обычного реле света (контакты 85 и 86) подаётся напряжение, которое в штатной схеме подводилось к контактам «галогенки». В результате замыкаются контакты 87 и 30 реле, которые используются в качестве выключателя, «врезанного» в плюсовой провод, идущий непосредственно от аккумулятора. Таким образом исключаются потери напряжения, подаваемого на блок розжига, и облегчается «запуск» ксеноновой лампы – цепь становится практически автономной. Такой способ идеально подходит не только для того, чтобы подключить ксенон в противотуманки, но и для переделки основных фар.

С биксеноном ситуация несколько сложнее. Самый простой вариант улучшить срабатывание переключения ламп при смене режимов «дальний/ближний» — установить между «плюсовыми» выводами диод, исключающий «залипание» управляющего электромагнита.

Подключение биксенона

Полная схема подключения биксенона Н4.

Несмотря на то, что HID-лампы имеют существенные преимущества по сравнению с галогеновыми, следует учитывать возможные неблагоприятные последствия самостоятельной их установки:

1. Конструкция некоторых фар исключает возможность правильной настройки светового пучка с «неродными» лампами. Поэтому «колхозный» ксенон зачастую ослепляет других водителей.
2. Внесение изменений в конструкцию фар головного света запрещается Правилами.

При самостоятельной доработке противотуманных фар таких проблем у вас не возникнет. Правильная их настройка значительно улучшит видимость во время тумана.

Ни для кого не секрет, что в головную оптику с единственной двухнитевой галогеновой лампой, совмещающей в себе ближний и дальний свет, обычный моноксеноновый источник света не может быть установлен. Для таких категорий фар предназначены биксеноновые лампы с соответствующим трехконтактным цоколем H4.

Как выбрать хороший комплект ксенона?

Подбор подходящего ксенонового источника освещения для машины должен опираться на два фактора: известность и надёжность фирмы-производителя и необходимую яркость ламп.

Из чего должен состоять комплект ксенона?

Комплектация газоразрядных лампочек для головного света или противотуманных фар включает в себя:

• источники освещения, рассчитанные на определенную мощность и обладающие конкретной маркировкой;
• устройство розжига;
• комплект проводов и элементов для подключения и фиксации ламп.

Блок розжига представляет собой модуль, предназначенный для подачи определенной величины напряжения, требующегося для активации, на световые источники. Более дорогие блоки обладают усложненной конструкцией, что позволяет им контролировать большее количество процессов. Если устройство высококачественное, оно сможет обеспечить длительную и бесперебойную работу световых элементов. Это обусловлено тем, что при розжиге ламп соблюдаются основные технические параметры в необходимом диапазоне.

Маркировка ксенона

Маркировка газоразрядных устройств может быть 5000К, 6000К и т. д. Этот параметр определяет цветовую температуру, то есть яркость и оттенок свечения лампочки. Если маркировка устройств составляет 4300К, то свет будет более белым и иметь желтоватый оттенок. Использование таких источников актуально в ПТФ и головной оптике. Они более эффективны при езде по мокрому дорожному полотну.

Устройства, рассчитанные на 5000К, обладают белым цветом свечения. Их мощность выше, а сам свет более приятен для восприятия человеческим глазом. Лампочки на 6000К обладают голубым оттенком и в результате низкой светоотдачи уступают предыдущим вариантам по мощности. Тем не менее, этот тип устройств более популярен среди наших соотечественников. Штатно при производстве авто компании устанавливают ксеноновые лампы, рассчитанные на 4200-5000К.

Канал AvtoGSM в ролике распаковал и сделал краткий обзор комплектации ксенона от производителя Шоу-Ми.

Какой ксенон лучше?

Не факт, что дорогой комплект газоразрядных лампочек будет функционировать качественно и эффективно

При покупке блока розжига также рекомендуется обращать внимание на стоимость

Надо выбирать устройство, соответствующее техническим параметрам машины. Например, если автомобиль не оборудован модулем для контроля напряжения лампочек, то бессмысленно покупать ксенон с «обманкой». Это никак не повлияет на качество его работы.

Нецелесообразно приобретать тонкие блоки розжига, называющиеся «слим», если в моторном отсеке много места для монтажа стандартного устройства. Стоимость таких «девайсов» более высокая. А если блок дешевый, то как правило, он изготовляется из низкокачественных материалов, сборка также оставляет желать лучшего.

Наиболее популярные производители ксеноновых ламп

Изготовители газоразрядных источников освещения, положительно зарекомендовавшие себя среди потребителей:

• Sho-Me (Шоу-Ми);
• Mitsumi;
• Xenotex;
• MTF;
• Osram;
• Hella;
• Philips;
• Bosh;
• APP Digital Ultra Slim.

Канал Test Lab рассказал о нюансах, которые позволят отличить оригинал ксенона Осрам от подделки.

Как установить ксенон на авто самостоятельно и что нам для этого понадобится?

Доброго времени суток, уважаемые автолюбители! И вновь мы возвращаемся к постоянно – злободневной теме – ксенон. Интерес к ксеноновом световым приборам вполне обоснован, потому, что сколько бы нам не говорили, и сколько бы мнений мы не выслушивали, но факт остается фактом – ксеноновое освещение более эффективно.

Прежде, чем мы перейдем к практическим советам о том, как самостоятельно правильно установить ксенон, необходимо вспомнить. Вспомнить или впервые узнать о Требованиях к автомобильному осветительному оборудованию, которые предъявляются на дорогах страны. Особенно в части, касающейся установки ксенона.

Какой ксенон устанавливать на авто?

Установка биксеноновых линз вместо обычных фар

Вопрос о том, какой устанавливать, сегодня не очень актуален, если отбросить в сторону откровенные подделки мастеров «китайских фонариков из бамбука», то на рынке достаточно широкий выбор ксенона. Достаточно вспомнить о ксеноне Philips или о комплектах ксенона от Sho Me

Но, это исключительно прерогатива водителя – выбор бренда. Главное, чтобы ваш автомобиль попадал под теоретические условия установки ксенона. И на вашем автомобиле должны быть установлены галогенные фары типа «H» (Н1, Н3 и Н4, и т. д.). Модификация или изменения проводки бортовой сети для установки ксенонового оборудования не нужны.

Итак, перед тем, как установить ксенон, вы ознакомились с правилами, и приобрели комплект ксенона. Да, не следует забывать о том, что по евростандарту, установленное ксеноновое оборудование обязательно подразумевает два условия: обязательная автоматическая коррекция фар и обязательное наличие омывателя фар.

Стандартный комплект ксенона

• лампы ксеноновые – две штуки;
• блоки розжига – два;
• предохранители – два (20А);
• комплект проводов для подключения к бортовой сети;
• комплект крепления блоков розжига;
• инструкция по установке и подключению (в обязательном порядке при покупке убедитесь в том, что она переведена).

Всё. Если ваш автомобиль отвечает требованиям установки ксенона, ксеноновое оборудование куплено, стандартный набор инструментов под рукой, то можно приступать к установке ксенона. По времени установка ксенона своими руками у вас займет час-другой. Плюс потом нужно будет произвести коррекцию (регулировку) фар. Либо самостоятельно, либо на стенде в автосервисе.

Как установить ксенон самостоятельно?

Снимаем старые фары. Снимаем защитные крышки ламп (в зависимости от того на дальний или ближний свет вы устанавливаете ксеноновые лампы). Если ставите биксенон, то, соответственно снимаете обе защитные крышки.
В корпусе фары нужно просверлить отверстие для проводки от ксеноновой лампы. В отверстие вставляем резиновое кольцо. Ксеноновые лампы монтируем на место галогенных ламп. Крепим лампы.
Устанавливаем блок розжига в удобном месте и подсоединяем к нему провод от ксеноновой лампы

Обратите внимание на то, чтобы провода не находились в натянутом состоянии. Второй провод от блока розжига подсоединяем к сети к тому разъёму, к которому была подсоединена галогенная лампа

Сверяйте правильность подключения с инструкцией.
Устанавливаем фары на место, предварительно вернув защитную крышку. Блоки розжига желательно максимально удалить от двигателя. Для того, чтобы защитить блок розжига от попадания воды. Рекомендуют изолировать его полиэтиленом. Но, это лишнее, так как блок герметичен.
Как уже говорилось, — проводим коррекцию фар.

Собственно и всё. Мы с вами разобрались, как правильно установить ксенон. Вам остается теоретически подготовить себя к встрече с работниками автоинспекции, относительно законности установки ксенона на ваше авто, и наслаждаться полученным результатом эффективного освещения дороги. Удачи вам при установке ксенона на свой автомобиль.

Принципиальное отличие процесса монтажа ламп Bixenon от Xenon

Для ламп биксенон схема подключения немного усложнена из-за наличия дополнительного режима дальнего света. Поскольку последний активируется не путем зажигания второй нити накаливания, а за счет перемещения металлического экрана, алгоритм управления лампами немного корректируется дополнительной проводкой (На заметку: об особенностях подключения ламп Xenon можно прочитать здесь).

Читать дальше: Продажа гибридных авто в россии

В более приближенном формате особенность схемы заключается в следующем:

• «+» и «–» поступают на блок розжига при включении ближнего света;
• при активировании дальнего освещения «+» поступает на устройство, изменяющее фокус свечения.

Подключение может быть выполнено по одному из двух сценариев, выбор которого предопределяет тип комплекта:

• с реле на каждую лампу или вовсе без электронного ключа;
• с одним общим реле на две лампы.
