Когда требуется натяжка ремня

Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода

К слову, натяжка проводится лишь в двух основных случаях:

• При плановой проверке газораспределительного механизма и несоответствии натяжения норме. Нормальное натяжение ремня ГРМ привода проверяется очень простым способом, для которого понадобятся обычные пружинные весы и линейка или штангенциркуль. Для проверки крючок весов цепляется за ремень и тянется до тех пор, пока на табло не будет нагрузка в 10 килограммов. Не ослабляя хват, остаётся лишь замерить отклонение привода от нормального положения. Если ремень оттянулся более чем на 5,5 миллиметров, но его натяжка неизбежна. В ином случае можно оставить всё как есть до следующей проверки ГРМ, которую рекомендуется проводить каждые 10-15 000 километров пробега;
• При ремонте ГРМ, когда ремень снимался или его натяжение ослаблялось.

В ситуациях, не соответствующих отмеченным выше, трогать ременный привод механизма попросту не стоит. Особенно, если мотор работает стабильно, без ярко выраженных проблем.

Ваз «десятка»

Популярный автомобиль, оснащенный двигателем с ременным приводом грм. Резиновую ленту ГРС механизма производитель рекомендует менять уже через 40-45 тыс. км пробега, но пренебрегать диагностикой до этого срока тоже нельзя. Принцип – «поставил новый ремень и забыл о нем», надо искоренить понимая, что руководствуясь этим правилом, ни к чему хорошему не придешь.

Для того чтобы проверить натяжение сегодня используют особые электронные приборы, хотя можно обойтись и без них. Только на самом резиновом изделии грм не должно присутствовать ни капельки масла, грязи или следов надрыва. Все должно быть практически идеально чисто, без расслоений, чтобы диагностика прошла наиболее эффективнее. В противном случае, лучше не возиться с диагностикой, а сразу заменить ремень на новый, устранив причину, из-за которой он стерся или на него попала смазка.

Проверка натяжения безменом

Еще одно важное условие: проверка должна осуществляться на холодном ДВС. Сам процесс проверки и регулировки выглядит следующим образом:

Сам процесс проверки и регулировки выглядит следующим образом:

• Весы-безмен фиксируются за рукоятку ключа. Можно прикрепить их изолентой к торцевому ключу так, чтобы крючок весов находился не внизу, а поверх ключа. Другими словами, требуется сделать все так, чтобы замеривание осуществлялось при нажимании.
• Теперь следует демонтировать крышку-защиту ремня переднюю.
• Переднее колесо «восьмерки» придется поддомкратить, а затем снять правый брызговик двигательного отсека.
• 17М ключом провернуть коленвал за болт, и тщательно осмотреть ремень на дефекты.

Теперь непосредственно о процессе диагностики:

Вначале проверяется соответствие натяга в середине изделия, там где ремень сидит между звездочками распредвалов. На ремень ставится длинный штырь, сверху надавливается, полученным из безмена и ключа инструментом. Сила нажима должна быть равна 10 кг. Одновременно следует замерить, используя штанген-циркуль провес относительно установленного штыря.

Регулировка осуществляется так:

• Ослабляется гайка, фиксирующая ролик-натяжитель (17М).
• Осуществляется натяжка или ослабление ролика.
• Гайка обратно затягивается в намеченном положении.

Важно также помнить, что излишний натяг резинового кольца грм убавляет его ресурс, а также легко может привести к выходу из строя ролика-натяжителя и даже помпы. Не стоит слушать тех лже-мастеров, которые утверждают, что сильное натяжение якобы устранит все проблемы с ремнем

Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма. Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня.

Натяжение можно проверить и с помощью спецприбора, например такого как «Контитег». Принцип его функционирования довольно прост, надо лишь измерить амплитуду колебаний ремня.

Делается все так:

• Прибор «Контитег» подносится к ремню.
• Пальцем руки надо щелкнуть по ремню.
• Сверить показания амплитуды с табличными данными.

Прибор всегда идет с подробным описанием работы, в кейсе. Он состоит из прибора с показаниями, а также датчика, который и надо подносить к ремню (на расстоянии 1 см).

Причины

Ремень ГРМ является важным элементом автомобиля, поэтому требуется проводить его обслуживание своевременно. Причины, которые приводят к его перескоку следующие:

Попадание на ременную поверхность масла или жидкости для охлаждения

Как только на изделии появились следы технической жидкости, ремень следует незамедлительно поменять. В ином случае это может привести к проскальзыванию через зубцы, соскальзыванию его со шкива и даже обрыву.

Грубая ошибка, когда водители просто очищают загрязнившуюся поверхность и продолжают пользоваться данным изделием дальше.

Практика показывает, что если на ремень попала жидкость, то она полностью впитывается в резину. Он теряет свои свойства и начинает растягиваться.

Запоздалая замена

Большинство изготовителей ремней ГРМ рекомендуют менять свои изделия примерно каждые 60 тысяч километров. Однако этот показатель может варьироваться в большую или меньшую сторону, в зависимости от качества продукции.

Ненадлежащая эксплуатация

Бывает, что изделие может перескочить из-за ошибок, при его эксплуатации. Частый пример — ослабел ролик или натяжитель. Когда происходит ослабление ременного натяжения, то есть вероятность соскальзывания с пазов шкива. В противоположной ситуации, если при установке ремня, его сильно перетянули, то это приведёт к его обрыву.

Проскальзывание может произойти и в случае, когда у одного из шкивов имеется сильный люфт

Поэтому очень важно следить за уровнем натяжения у всех частей механизма

Неправильно выставлены метки

Иногда внешне не видно перескока, но мотор плохо заводится и сразу глохнет. Такое может происходить, если метки были сбиты или неправильно выставлены изначально. Сдвиг даже на один зуб может вызвать проблемы с мотором. Если двигатель дизельный, то он не заведётся даже при ошибке в один зубец.

Необходимо проводить замену ремня грм в надежных местах с использованием специальных инструментов.

На данной фотографии видно, что смещен впуск на один зуб по часовой стрелке, это является одной из самых распространенных ошибок при замене ремня. Чтобы этого не происходило можно пользоваться специальными фиксаторами шкивов при замене ГРМ.

Внешние повреждения

Со временем на поверхности расходника могут появиться различные трещинки и углубления, а нити изделия могут начать отслаиваться. При больших нагрузках на ремень, даже самые маленькие дефекты довольно быстро разовьются. Поэтому их невозможно устранить самостоятельно. Все что можно сделать – это произвести замену как можно раньше.

Низкое качество запчастей

В продаже имеются весьма дешёвые «неоригинальные» ремни. Но не стоит обольщаться их ценой. Зачастую ресурса такого изделия хватает всего на 20 тысяч километров. Далее следует либо растяжение, либо обрыв.

Сложные условия эксплуатации

В отличие от цепи, ремень очень чувствителен к высоким и низким температурам, повышенной влажности и другим погодным явлениям. Они сказываются на преждевременном износе изделия. Поэтому может потребоваться более частая замена.

Что менять вместе с ремнем ГРМ?

Замена ремня ГРМ — процедура регламентная, должна осуществляться каждые 30-50 тысяч километров пробега. Это ни кого не вызывает сомнений, это аксиома. Но, вместе с ремнем регламентом предписано менять и другие сопутствующие детали — ролики, поликлиновые ремни, иногда помпу и натяжители. Вот необходимость замены этих элементов мы и рассмотрим в данной статье.

Детали, как правило, подлежащие замене вместе с ремнем ГРМ

К замене ремня ГРМ приурочивают и замену прочих регламентных расходников, в итоге получается некое «плановое ТО», после которого можно несколько месяцев вообще не заглядывать под капот автомобиля.

Ролики

Стоимость данной детали не велика, к замене обязательна, иначе склинивший или, наоборот, болтающийся ролик убьет ремень ГРМ, а сумма в 300-600 рублей при глобальном ТО не существенна. Существует поверье, что «ролик два ремня выхаживает», но учитывая качество современных деталей я бы в него не особо верил.

Натяжители

Как правило, их не меняют до полного выхода из строя, а зря. Недостаточное натяжение ремня может привести к «перескакиванию» зубьев, и в лучшем случае к резкому снижению мощности двигателя, в худшем — к загнутым клапанам и капитальному ремонту ДВС. Стоимость детали порою высока, и доходит до 3-4 тысяч рублей, в зависимости от марки двигателя, и если уж бюджет не позволяет превентивно менять вместе с ремнем ГРМ и натяжитель, то старую деталь необходимо тщательно проверить и отревизовать, и после замены ремня ГРМ через некоторые промежутки времени проверять натяжение ремня.

Помпа охлаждающей жидкости

Часто ремень ГРМ является еще и приводом помпы, например на V-образных двигателях и на двигателях с пятью цилиндрами. К замене деталь обязательна, отходившая более 50 тысяч помпа может «склинить» и привести к обрыву ремня ГРМ со всеми вытекающими плачевными последствиями. Разговоры о том, что помпу , если она не течет, можно и не менять — из раздела «скупой платит дважды» а то и трижды, и даже в десяток раз болше.

Поликлиновые и ручейковые ремни

Вопроса менять или нет — не существует. Стоимость не велика, снимать и одевать все равно придется, так что вывод однозначен — менять.

Сальники распределительного, промежуточного и коленчатого валов

При малейшем подозрении на то, что сальник дал течь — менять. Если уж потек — то будет течь и дальше, а вот чтоб добраться до него, придется повторить всю процедуру замены ремня.

Моторное масло

Желательно приурочить замену моторного масла к замене ГРМ, как уже выше говорилось — чтоб потом долго не заглядывать под капот автомобиля.

Масляный и топливный фильтры

Если будете менять моторное масло — то фильтры, естественно, тоже под замену. Думаю, не имеет смысла объяснять, почему.

1. 5
2. 4
3. 3
4. 2
5. 1

Перескочил ремень ГРМ на зуб автомобиля ВАЗ: признаки симптомы и способы ремонта

Как и любой другой узел автомобиля или деталь, ремень грм выполняет определенные функции. На него возложена многозначительная опция, и за счет убедительности его функционирования обусловлена эксплуатационная продолжительность и защищенность автомобильной силовой установки в целом.

Может ли перескочить ремень ГРМ

Примечание автора: Перескок или проскальзывание ремня грм – довольно частое явление, знакомое многим автомобилистам. Ремень проскакивает на один зуб или несколько. Речь о зубьях маховика колен- или распредвала. Понятно, что такая ситуация способна привести к серьезным проблемам.

Основные причины из – за которых перескакивает ремень ГРМ

Так работает ремень ГРМ

Ремень ГРМ является важным элементом автомобиля, поэтому требуется проводить его обслуживание своевременно. Причины, которые приводят к его перескоку бывают следующие:

1. Попадание на ременную поверхность масла или жидкости для охлаждения
2. Ненадлежащая эксплуатация
3. Запоздалая замена
4. Внешние повреждения
5. Неправильно выставленные метки
6. Сложные условия эксплуатации
7. Низкое качество запчастей

Конечно, это не все случаи из – за которых, происходит обрыв или перескок ремня ГРМ. Но понять это можно по следующим признакам.

Признаки и симптомы перескока ремня ГРМ

В двигателях внутреннего сгорания с использованием зубчатого ремня в приводе ГРМ всегда есть опасность его перескакивания через один или несколько зубьев.

Если перескочил ремень грм, то признаки этого могут быть в зависимости от конструкции двигателя следующие:

1. Нестабильная работа двигателя
2. Двигатель глохнет
3. Потеря мощности
4. Плохой запуск или же вообще невозможность запуска
5. Клин двигателя

Примечания автора: Как правило, при перескакивании ремня ГРМ в пределах двух зубьев двигатель будет продолжать работать, но с видимыми перебоями. Когда же ремень перескочить больше чем на два зуба, последствия могут быть самые разные.

На примере переднеприводных ваз происходит следующее:

• двигатели 1.1 и 1.3 литра произойдет встреча клапанов с поршнями со всеми вытекающими последствиями;
• двигатели 1,5 и 1,6 литра клапана остаются целыми, но двигатель начинает себя вести неадекватно.
• на некоторых моделях современных двигателей клапана остаются целыми, но ломает рокера, что удешивляет последующий ремонт.

Подобная неисправность, как перескочивший ремень ГРМ, вызвана, как правило, либо утечкой масла, которое попало на зубья ремня, течью тосола, неисправностью натяжного ролика или предельным износом ремня.

Что делать если вы у вас перескочил ремень ГРМ на один или несколько зубьев

Как правило, перескок ремня грм сразу не приводит к чрезвычайным проблемам, но мотор начинает функционировать с перебоями или не заводится. Объясняется все просто: фазы ГЗР неправильные, нарушен общий цикл подачи горючего и прочистки цилиндров.

Ремень ГРМ в сборе с роликами

Причина перескока грм часто связана бывает с тем, что на резиновый материал элемента грм капает немного масла или охлаждающей жидкости. Протекает помпа, нарушается работа манжеты какого-либо вала – одним словом, к этому привести может все, что связано с маслом или жидкостями. Поэтому если вы обнаружили неисправность необходимо сделать следующие:

При осмотре двигателя потеки масла будут заметны на крышке ремня ГРМ , поэтому при открытии капота для проверки уровня масла всегда нужно обращать внимание на чистоту этой крышки.
В случае же, когда крышка ремня без видимых следов масла, а работа двигателя резко изменилась, то нужно снять крышку и проверить совпадение меток и натяжение ремня ГРМ.
Когда обнаружены следы масла, то необходимо снять крышку и внимательно осмотреть ремень и найти место течи масла. Это могут быть сальники коленчатого или распределительных валов , потекшая помпа или, например потекший датчик давления масла на моторах ваз 2108-09 и их семейства

Датчик расположен как раз над крышкой ремня (слева вверху) и при его выдавливании масло стекает как раз под крышку ремня.
В подобной ситуации необходимо заменить вышедшие из строя детали и если ремень ГРМ в масле , то заменить и ремень.
После снятия ремня ГРМ необходимо очистить все детали от следов масла.
При замене ремня старайтесь выставить метки максимально точно, так как «сбитый» на один зуб ремень обязательно скажется на работе двигателя и его запуске. Особенно это относится к дизельным двигателям, наиболее требовательным к совпадению фаз газораспределения.
Если конструкцией не предусмотрен автоматический натяжитель ролика, то необходимо проконтролировать натяжение ремня.

Лада 2112 (21124) › Бортжурнал › Замена ремня ГРМ 16 кл. двигатель

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами.Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

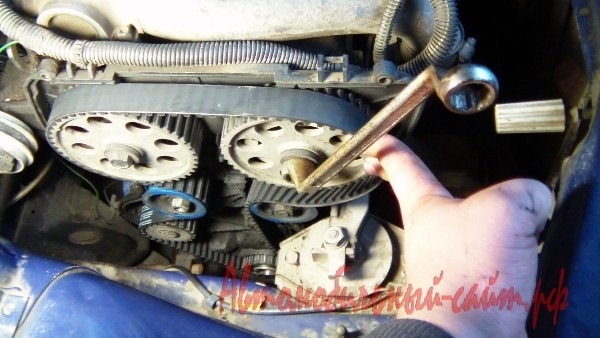

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Как проверить ремень ГРМ

Как проверить натяжение ремня ГРМ и не допустить негативные последствия обрыва, если добраться до него не так просто? По сравнению с ремнем навесных агрегатов, ремень ГРМ будет нелегко проверить, ведь он спрятан под кожухами. Поэтому придется частично разобрать мотор. А эта работа слишком сложная для многих автолюбителей. Однако в некоторых случаях можно выполнить проверку детали самостоятельно.

Проверить установку ремня ГРМ намного проще, чем заменить запчасть. Посмотрев на деталь, вы сможете понять, в каком состоянии она находится. Прежде всего снимаем пластиковый экран мотора, убираем защиту, которая закрывает шкивы помпы, коленвала и распредвала, натяжной ролик, а также ремень ГРМ. Защита крепится с помощью трех болтов на десять, поэтому используем подходящую головку, чтобы открутить их.

Добрались до ремня ГРМ, чтобы его проверить? Посмотрите, если ли трещинки, микроповреждения, царапинки, не протерся ли элемент. Проверьте внутреннюю и наружную сторону, — все должно быть в идеальном состоянии. Если есть потертости, обязательно замените деталь.

Повреждений нет? Начинаем проверять натяжку ремня ГРМ. Прокручиваем коленвал на один-два оборота по часовой стрелке, затем в обратную сторону.

После этого стараемся с силой повернуть ремень наружу зубцами в области, где расположены шкивы коленчатого вала и распределительного вала. Смогли повернуть деталь на девяносто градусов? Значит, она исправна. Если же сделать это у вас не получилось, то придется подтянуть или ослабить натяжение ремня. Для этого регулируем положение натяжного ролика.

Проверить ремень ГРМ может каждый владелец авто, если знает особенности проведения этой процедуры. Основание ремня выполнено из корда (сплетенные карбоновые нити). Определить, в каком состоянии они находятся, у вас не получится. А если нити корда торчат наружу, значит, ремень давно нужно было заменить. Если у вас установлен высококачественный ремень ГРМ, тогда можно не переживать за то, что корд разорвется. Но бывает и такое, что визуально деталь выглядит как новая, но при этом происходит обрыв. Причина — плохое качество материала, из которого изготовлен корд.

Натяжной ролик ломается редко по сравнению с ремнем ГРМ. Но это правило касается только высококачественных запчастей. Лучше всего проверить не только ремень ГРМ, но и натяжной ролик. Не должно быть трещинок, сколов и других повреждений. Отсоедините натяжной ролик, а затем, держа за центр детали, прокрутите его. Он вращается ровно, не заедает, нет никаких подозрительных звуков? Значит, натяжной ролик исправен. Устанавливаем его на место, аккуратно выставив и натянув ремень ГРМ.

Стоимость ремонта

Средняя цена замены ремня и ролика в автосервисах колеблется от одной до трёх тысяч рублей. Разброс цен связан с тем, что замена деталей на иномарках стоит примерно в 2–3 раза дороже, чем на отечественных автомобилях.

Если выяснится, что нужно менять ещё помпу водяного охлаждения двигателя и сальник коленвала, то цена увеличится ещё на 1 – 1,5 тысячи рублей.

Хотя на рынке есть огромный выбор товаров с разным уровнем цен, следует выбирать только бренды, рекомендованные производителем или же их качественные аналоги. Использование дешёвых деталей может привести к серьёзным поломкам и дорогостоящему ремонту.

Например, если в результате проскакивания ремня погнулись клапана, то придётся менять практически всю головку блока цилиндров. Даже в случае, когда ремонт осуществляется своими руками, траты на замену клапанов, насоса, ремня, заливку масла и антифриза, и прочие детали, составит как минимум 10.000 рублей.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Многих владельцев переднеприводных ВАЗов волнует проблема, почему ест ремень ГРМ? Чаще всего этим вопросом задаются владельцы следующих моделей ВАЗ — 2108, 2109, 2110, 2112, 2114, Калина, Приора, Гранта (причем эта проблема встречается на двигателях как с 8, так и с 16 клапанами). Общий ответ на озвученный вопрос один — происходит перекос ремня. А он, в свою очередь может произойти по ряду причин — неровно установлена помпа, некачественный ролик, между роликом и блоком установлена неподходящая по размеру шайба (или она отсутствует вовсе) и некоторых других. Каждая из перечисленных проблем решается по-своему. В большинстве случаев работы по устранению причин можно провести самостоятельно при условии наличия соответствующего опыта и инструментов. Это позволит сэкономить деньги, а само выполнение ремонтных работ не занимает много времени и сил.

Замена цепи ГРМ

Остается отметить такой момент, как замена цепи ГРМ. Можно сказать сразу: он ровным счетом ничем не отличается от алгоритма замены ремня. Основной сложностью являются подготовительные операции, с помощью которых можно добраться до нужной детали. В среднем это занимает несколько часов, в то время как непосредственная замена – несколько минут.

Итак, самостоятельно справиться с заменой ремня ГРМ вполне возможно. Конечно, процедура эта не быстрая, но вполне доступна даже новичкам.

Главное – запастись соответствующим инструментом, а также руководством пользователя по автомобилю. Некоторые вещи являются уникальными для той или иной модели.

Например, как правильно натянуть ремень ГРМ написано именно там. Помните, что стоит сделать что-то один раз, и на следующий все окажется намного проще.

Ремень грм ваз 2112: Замена, Натяжение, Жрет

Заметили, что на ВАЗ 2110 съедает ремень ГРМ? Причина может быть в износе роликов или ремне ГРМ. Замена ремня привода газораспределительного механизма (ГРМ) должна произодвится раз в 75 000км. пробега на двигателях ВАЗ-2110 и ВАЗ-2111 и раз в 45 000км. на ВАЗ-2112. Регулярно проверяйте состояние ремня ГРМ на наличие следов износа зубчатой поверхности, трещин, подрезов, складок или отслоения ткани от резины. В случе обнаружения дефектов следует заменить ремень как можно скорее.

Оглавление

Замена Натяжение Жрет Регулировка

Замена

И так замена ремня ГРМ ВАЗ 2112 начинается с оценки состояния ремня грм. На ваз 2112 это можно сделать через заглушку на крышке ремня привода.

Оценили, посмотрели и пришли к выводу, что замена нам светит.

Тогда берем в руки трещетку с головкой «на 10″ и отворачиваем болты крепления передней крышки привода и аккуратно ее снимаем и ложим в сторону.34

Далее нам необходимо снять правое переднее колесо и пластмассовый щиток отсека мотора. В этом случае мы получаем доступ к шкиву коленчатого вала. Для чего это нужно? Мы должны поворачивая коленчатый вал при помощи головки на 17 по часовой стрелке установить его до совпадения меток на шкивах распредвалов с метками, нанесенных на заднюю крышку ремня ГРМ.

При этом не забудьте проследить, чтобы метка на маховике коленчатого вала совпала с меткой на корпусе сцепления.

Теперь нам нужно зафиксировать коленвал в неподвижном состоянии. Это можно сделать при помощи отвертки, вставив ее между зубьями маховика и отверстием в кожухе сцепления.

Откручиваем крепежный болт шкива генератора и снимаем его.

Ослабим гайку крепления натяжного ролика при помощи ключа на 17.

Постепенно поворачивая натяжной ролик ослабляем натяжение зубчатого ремня и снимаем его с зубчатого шкива распредвала и водяной помпы.

Далее снимите его с зубчатого шкива коленвала.

Чтобы установить ремень проделайте все описанные операции в обратном порядке. Поворачивая натяжной ролик натяните ремень и затяните его гайку. Обязательно проверьте совпадение меток на коленчатом валу и распределительных валов.

После установки ремня проверьните коленвал на два оборота по часовой стрелке и снова проверьте совпадение установочных меток. Проверьте натяжение ремня в средней его части между двумя шкивами распредвалов. Ремень должен прогибаться при нажатии с силой 10 кгс на 5,4 мм.

Какая применяется — маркировка поршней.

Натяжение

Для работы нам понадобится: штангенциркуль, длинная отвертка, ключ для натяжения ремня ГРМ, торцовый ключ и безмен.

Крючок безмена закрепляем за рукоятку торцового ключа, к примеру, приматываем крючок к торцовому ключу изолентой таким образом, чтобы крючок находился не снизу, а сверху ключа, т. е. чтобы шло измерение при надавливании.

Снимаем верхнюю переднюю крышку ремня.

Домкратим правое переднее колесо автомобиля и снимаем правый грязезащитный щиток моторного отсека.

Торцовым ключом на 17 потихоньку проворачиваем коленвал за болт шкива и осматриваем сам ремень. На нем не должно быть следов грязи и масла.

При попадании масла на ремень срок его службы значительно сокращается!!!

Проверяем натяжение ремня в средней части (между шкивами распредвалов).

Для этого на шкивы укладываем длинную отвертку как показано на рисунке, и надавливаем на ремень торцовым ключом, к которому прикреплен безмен, с силой в 10 кг и замеряем при помощи штангенциркуля прогиб относительно положенной отвертки.

При правильном натяжении прогиб ремня ГРМ должен составлять 5,4 мм. Если прогиб больше, то нужно натянуть ремень, — если меньше — то ослабить.

Регулировку ремня делаем следующим образом:

Ключом на 17 ослабляем гайку, которая держит натяжной ролик, и натяжным ключом регулируем натяжку ремня. Затягивать гайку крепления ролика необходимо, не отпуская ролик.

Слишком сильное натяжение ремня ГРМ уменьшает срок его эксплуатации, а так же может привести к выводу из строя натяжного ролика и подшипников помпы.!!!!

Жрет

Ремень надо поменять. Ролики — тоже… А вот потом надо завести машинку и посмотреть, ползёт или нет. Если ползёт, надо немного подумать так, как на расстоянии я не смогу показать. Внимательно посмотри на шпильку натяжного ролика и подумай, куда её надо согнуть, чтобы ремень полз в противоположную сторону. Заглуши машинку, подогни ( наставь монтировку на гайку натяжного ролика и слегка ударь молотком …Ничего не разбирая )..Заведи и посмотри… И так до полного исчезновения дефекта. Если всё сделаешь аккуратно и правильно, ты её победишь!

Этапы замены

Важно! Перед началом работы нужно определить, где в автомобиле находятся метки ГРМ, эту информацию можно найти в руководстве по ремонту.

Подготовка к замене ремня ГРМ:

1. Ставим автомобиль на ровное место, подложив под колеса упор.
2. Обесточиваем. Обязательно убедитесь, что ваша машина позволяет сделать это, некоторые бортовые компьютеры теряют ряд настроек, в таком случае можно обойтись без отключения клеммы.
3. Снимаем привод ГРМ. Как правило, он скрыт под кожухом.
4. Демонтируем мешающие детали.
5. При необходимости снимаем бачки с техническими жидкостями, абсорбер и другие элементы.

Переходим к замене:

1. Скручиваем защитный кожух. Он крепится болтами-шестигранниками (иногда встречаются звездочки или другие варианты крепежей).
2. На некоторых автомобилях имеется датчик положения коленчатого вала (ДПКВ), его не снимаем, только отключаем разъем.
3. Демонтируем ролик натяжения ремня, он обычно крепится с помощью болта. В некоторых случаях используется и направляющий ролик, его тоже демонтируем.
4. Снимаем ремень.
5. Проверяем положение меток. Если распределительных валов два, метки должны совпадать на обоих шкивах. При необходимости распредвал поворачиваем ключом, воздействуя на болт.
6. Снимаем шестерню с коленвала. Это необходимо для проверки совпадения меток. Открутить болт (гайку) довольно сложно, перед работой фиксируют положение шкива. Здесь лучше всего применить пневматический инструмент, он обеспечит надежное усилие.
7. Если метки не совпадают, прокручиваем коленвал. Сделать это можно так: вкрутив обратно болт (гайку) или задомкратить ведущее колесо, включить вторую передачу и аккуратно прокрутить колесо.
8. Ставим опорный ролик.
9. Новый ремень ГРМ набрасываем на шкив коленвала. После чего зубчатый ремень помещаем на шкив распредвала (если их два, то на оба). Заводим на шестерню помпы и шкив генератора. Проверяем положение меток, если хоть одна сбилась, работу начинаем сначала.
10. Устанавливаем натяжитель. Только не закручиваем его полностью.
11. Смотрим на правильность размещения ремня (на совпадение зубцов шестерни и ремня).
12. Натягиваем ремень. После чего фиксируем ролик и затягиваем крепежный болт. Проверяем натяжение ремня, взяв его двумя пальцами можно повернуть вокруг оси примерно на 70–90°.

    Проверка натяжения ремня после замены

Важно! Протягиваем крепежи динамометрическим ключом с рекомендуемым усилием. Если этого не сделать, есть риск, что со временем болты ослабятся.
