Как прозвонить фишку в машине мультиметром

Устройство прибора

Устройства могут различаться по внешнему виду, но принципиально мультиметры делятся на аналоговые аппараты и цифровые приборы.

Аналоговые приборы уже постепенно вытесняются с рынка цифровыми, но в домах у многих домашних мастеров еще можно встретить аналоговые устройства.

Такие аппараты снабжены индикаторным экраном со шкалой и стрелкой. Преимуществом этих моделей является наглядность показа измерений. Отклонение стрелки визуально легче оценить, чем мелькание цифр на электронном табло цифровых приборов. Часто при прозвонке необходимо оценить примерные показатели сопротивления или, вообще, его наличие или присутствие, поэтому аналоговые устройства подходят для большинства практических работ.

Цифровые мультиметры имеют более сложную электронную начинку и цифровой дисплей. Этот тип устройств используют в основном на производстве и в промышленности.

Корпуса всех мультиметров имеют выходы для двух щупов. Это два провода в изоляции, заканчивающиеся иглоподобными металлическими насадками. В ряде случаев на насадки надевают специальные зажимы, так называемые «крокодилы»

При выборе прибора нужно особое внимание уделять качеству щупов. От них зависит правильность измерений

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Основные правила монтажа электрической проводки в квартирах и частных домах

Для того чтобы быстро определять неисправности в сетях электропроводки и ориентироваться в местах ее прокладки, рекомендуется ознакомиться с типовыми схемами и требованиями по монтажу.

Исходной точкой, откуда приходит электропитание и распределяется на группы в частных домах и квартирах являются вводные распределительные щиты (ВРУ). Основные элементы  ВРУ:

• Вводной защитный автомат до узла учета (электросчетчик);
• Электросчетчик;
• Устройство защитного отключения (УЗО);
• Защитные автоматические выключатели на различные группы потребителей, освещение, розетки, отопительные электроприборы, и другую бытовую технику;
• Планка (шина) для крепления нулевых проводов «N»;
• Шина (планка) для крепления проводов заземления «РЕ».

От автоматов каждой группы через распределительные коробки разводятся провода, к розеткам, выключателям, осветительным приборам. Бытовая техника, потребляющая электроэнергию большой мощности, подключается отдельным проводом, через индивидуальный автомат.

Чтобы в процессе ремонта было легче ориентироваться, автоматические выключатели в ВРУ обозначаются надписями:

• освещение;
• розетки;
• бойлер для нагрева воды;
• кондиционер;
• электрическая плитка (на кухне) и другие возможные потребители электроэнергии.

Не всегда приходится иметь дело в идеальных условиях, когда группы в ВРУ подписаны. В таких случаях надо ориентироваться из того, что защитные автоматы устанавливаются с учетом максимально возможной мощности электроприборов на данном участке цепи. Практика показывает в квартирах и частных домах на различных группах устанавливают  автоматы с токами отключения:

• осветительная группа от 10 А до 16А;
• розетки 16 – 25 А;
• стиральная машина 25 А;
• электроплита 25А.

Толщина провода в группах на различных участках цепи может отличаться:

1. Розеточные цепи на основной магистрали между распределительными коробками укладываются проводами с сечением 4 кв./мм. От коробок до розетки прокладывается провод тоньше, с сечением 2,5 кв./мм.
2. В цепях освещения между распределительными коробками укладывают провода сечением 2,5 кв./мм. От коробки к выключателю и осветительному прибору используются провода 1 – 0,75 кв./мм.
3. На кондиционеры и электрические плиты прокладываются отдельные провода от ВРУ минуя распределительные коробки, сечением не менее 6 кв./мм.

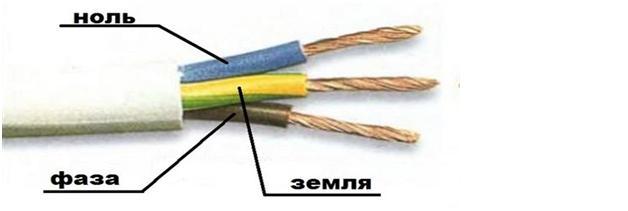

По требованиям ПУЭ (Правила эксплуатации электроустановок) монтаж электроснабжения жилых объектов выполняется по трехпроводной схеме. Используются кабели с тремя медными проводами в двойной изоляции с разными цветами:

• синий или черный провод используется как нейтральный ноль «N»;
• красный или коричневый подключается к фазе;
• желто – зеленый подключается к заземлению.

Все эти требования формируют определенные признаки, которые косвенно облегчают поиск неисправностей в электропроводке и обеспечивают безопасность работникам.

Причины возникновения

Физически описать короткое замыкание можно следующим образом: в исправной проводке нагрузка ограничивает величину тока, протекающего между проводами с разными потенциалами, когда повреждается изоляционный материал, ток минует нагрузку и протекает непосредственно между проводниками. Такой контакт называют коротким. Замыкание проводки случается по следующим причинам:

если электропроводка в помещении старая, вероятнее всего, что замыкание произошло из-за изношенности изоляционного материала. Со временем в защитной оболочке кабелей появляются микротрещины, которые становятся причиной утечки тока. В свою очередь это вызывает КЗ.
частые перегрузки электросети со временем расплавляют изоляцию провода. Случается из-за неверного расчета сечения проводки.
если монтаж электропроводки, особенно места соединения двух кабелей, выполнен с нарушениями. В соответствии с правилами устройства электроустановок соединение проводников возможно 3 способами: сварка, пайка, винтовые или болтовые сжимы.
механическое повреждение проводки нередко становится причиной замыкания

Случается при неосторожном сверлении стен, также характерно для частных домов, в которых завелись грызуны.
замыкание проводки может случиться при выходе из строя электроприбора, подключенного к сети.
попадание влаги на открытые участки проводки может вызвать короткое замыкание.

После ознакомления с возможными причинами остается узнать, как найти короткое замыкание в проводке и оперативно устранить проблему.

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

Различные виды КЗ

Обозначения с кратким описанием:

1. 3-х фазное, принятое обозначение – К(З). То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания.

Характерно, что при К(З) наличие контакта с землей не отражается на параметрах процесса.

1. 2-х фазное (K(2)). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K(2) в К(З), поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
2. 2-х фазное с землей (K(1,1)). Данный процесс можно наблюдать в системах с заземленной нейтралью.
3. 1-о фазное с землей (K(1)). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
4. Двойное на землю (K(1+1)). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Обозначение КЗ	Процентное соотношение к общему числу (%)
К(З)	5,0
K(2)	10,0
K(1)	65,0
K(1,1) и K(1+1)	20,0

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Проверка электропроводки

Поиск короткого замыкания при помощи мультиметра

Как найти короткое замыкание в проводке:

Зрительный осмотр проводов. Нужно проверить целостность и вид изоляции, отсутствие перегибов кабелей и подгорелой оболочки

Особое внимание следует уделить участкам, в которых проводилось наращивание и соединение проводов. Также нужно искать и проверять места подключения к распределительному щитку, розетке, выключателю

Проверка с помощью специальных приборов – мегаомметров, мультиметров, тестеров. С помощью устройства, показывающего сопротивление цепи, можно найти короткое замыкание. Щупами тестера нужно прикоснуться к фазе и нулю, затем к заземлению. Если на дисплее высвечивается ноль, проводка в порядке. При появлении какого-либо значения можно судить о соприкосновении контактов. Нужно учитывать, что при помощи мультиметра не всегда возможно найти короткое замыкание. Обычно он применяется для участков электрических цепей до 3 метров. Короткое замыкание может происходить не только в электропроводке, но и на самом бытовом приборе, включенном в сеть. Вычислить неполадку тогда несложно – при аварийной ситуации выбьет автомат. Нужно отключить из розеток всю технику, включить автоматический выключатель и поочередно подсоединять к электросети каждое устройство. Методом исключения и будет найден сломавшийся участок цепи. Поиск по звуку. Это ненадежный народный метод, который лучше не использовать. Суть заключается в следующем – при закорачивании контактов происходит характерный треск. По этому признаку находится вышедший из строя участок. Также находят проблемные места по запаху горелой пластмассы.

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

Поиски необходимо выполнять в определенном порядке, при включенном напряжении. Но эта операция будет невозможна при наличии КЗ, поскольку предохранитель сразу же сгорает. Поэтому вместо предохранителя используется потребитель с высокой мощностью, например, лампа на 55 Вт. К ее выводам подключаются провода при помощи клемм.

Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Как найти короткое замыкание

Что такое ток короткого замыкания

Как рассчитать ток короткого замыкания

Причины возникновения короткого замыкания

Режим короткого замыкания

Формула тока короткого замыкания

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Прокладывание открытых электросетей как оригинальный декор и избавление от старопроводных проблем

Ремонт скрытой поврежденной электропроводки зачастую сопровождается строительно-восстановительными работами, требующими немалых усилий: снятия отделочных материалов, штробление стен, их дальнейшее заделывание, штукатурка поверхности стены, покрытие ее декоративными материалами. Это разумно, когда ремонтные работы по восстановлению проводки совмещаются с капитальным ремонтом.

Но если капитальный ремонт помещению не предстоит, то более рационально в некоторых ситуациях будет прокладывание новой электропроводки на поверхности стены.

При прокладывании нового электропровода можно предусмотреть отведение специальных линий на разные комнаты или устройства. Также в распределительном щите можно установить отдельные автоматы на мощные электроприборы: холодильник, стиральную машину, бойлер, микроволновку, кондиционер и т.д.

Удобным будет и выделение розеточных, осветительных групп покомнатно.

Как не допустить возникновения КЗ

Регулярно осматривайте все розетки и выключатели

Как только заметите даже маленькую трещину или следы оплавления, сделайте замену. Купить новую розетку или выключатель достаточно дешево, потому это не то, на чем стоит экономить. Тем более что риску Вы подвергаете все жилье.

Выбирайте кабель достаточного сечения

Перед покупкой, обязательно рассчитайте вероятную максимальную нагрузку на линию. Сечение должно быть достаточным для безопасного пропускания тока в пиковые часы нагрузки, например, зимой когда включено отопление или в выходные, когда дома работает максимальное количество электропотребителей.

Оптимальное сечение на розеточные группы 2,5мм² и выше, а на освещение 1,5мм² или 0,5мм² на LED. Но лучше, сделайте точные расчеты максимальной мощности и уже по ним выбирайте сечение.

Не игнорируйте пылевлагозащиту

Размещая розетки, выключатели или электроприборы в местах повышенной влажности позаботьтесь о высоком уровне пылевлагозащиты. Например, на улице, где возможны осадки, роса и туман, он должен быть не ниже IP67. Минимальный уровень для ванной IP44, если существует вероятность прямого попадания водяных брызгов, тогда лучше IP56.

Если внутрь проникнет вода, розетка начнет искриться, оплавится пластиковый корпус и в конце концов случится короткое замыкание. Потому всегда выбирайте оптимальный уровень пылевлагозащиты.

Замените алюминиевую проводку на медную

При меньшем сечении провода медь лучше проводит электричество и выдерживает большую нагрузку. Кроме того, она выдерживает больше механических изгибов и не так быстро окисляется, как алюминий.

В советские времена в жилых домах часто делали алюминиевую проводку. Если Ваша квартира до сих пор пользуется таким «советским наследством», задумайтесь, срок эксплуатации ее, наверняка, уже давно вышел.

Защищайте кабель при прокладке

Старайтесь делать скрытую проводку в стенах, штукатурке, там изоляция сохранится намного дольше и меньше риск ее повреждения. При открытой проводке старайтесь применять защитные средства: кабель-каналы, пластиковые трубы, гофру. Защищая от внешних факторов, они увеличивают срок службы проводки в несколько раз.

При параллельной прокладке разделяйте линии

Если у Вас проложено несколько силовых линий параллельно, старайтесь соблюдать между ними расстояние не менее 10см. Дело в том, что при плотной прокладке кабель хуже охлаждается, из-за этого сильнее нагревается оболочка, и теряются ее изоляционные свойства. В результате она может оплавиться или случится пробой, и контакты замкнутся.

Для параллельной прокладки применяются также специальные кабель-каналы с перегородкой посередине. Она изолирует силовые линии между собой.

Не включайте частично поврежденные приборы

Если в утюге или холодильнике перетерся кабель и видна внутренняя оболочка, не включайте его, до того, как отремонтируете. Сначала аккуратно снимите верхний слой изоляции в поврежденном участке и осмотрите внешнее состояние изоляции. Все повреждения и трещины плотно замотайте изолентой. Затем верните назад верхнюю оболочку и тоже перемотайте.

Часто требуется замена штепсельной вилки, например, если она сильно расшатана или поврежден корпус. Она продается в любом переходе или магазине, потому не откладывайте с покупкой.

Повреждения могут быть не только на шнуре питания, но и внутри. Например, если Вы включаете что-либо и слышите внутри искрение. Это уже говорит о серьезной неисправности, даже если электрооборудование работает, на первый взгляд, нормально. В таком случае, выключите его из розетки и отнесите в сервисный центр (или отремонтируйте самостоятельно).

Даже если Вы проверили всю проводку и включаете только новую исправную технику, это не дает 100%-ой гарантии, что в вашей сети не случится аварии. Потому, всегда устанавливайте в щиток качественные автоматические выключатели и УЗО.

Как найти причину короткого замыкания

Заранее определить место, где может возникнуть ток КЗ практически невозможно. Единственное, что можно сделать, так это произвести испытание силовых линий. Такое исследование, как правило, производят при покупке недвижимости, чтобы определить состояние проводки, например, в квартире.

Поиском места, где произошло короткое замыкание, занимаются уже после того, как это случилось. Наиболее уязвимыми местами являются такие элементы электросети:

• Электрические щитки;
• Распределительные коробки;
• Розетки и выключатели;
• Открытые участки проводов;
• Осветительные приборы;
• Другие электрические потребители.

Как показывает практика, закоротить и вывести из строя электропроводку может любой бытовой прибор: от маломощной плойки до электроплиты или водонагревателя. В скрытой электрической проводке, проложенной в штробах или специальных коробах КЗ, как правило, возникает вследствие грубого механического повреждения, затопления или другой аварийной ситуации.

Идеальным вариантом, значительно облегчающим поиск, является правильно спроектированная и смонтированная проводка: когда отдельная комната, группа розеток и мощные потребители имеют свой автоматический выключатель.

В таком случае определить цепь, в которой возник ток КЗ, очень просто: по выбитому предохранителю. Так как цепь не очень продолжительная, выявить причину, а также место, не составляет труда.

На практике же такие схемы встречаются очень редко: чаще всего стоит один автомат на главном вводе. Поэтому рассмотрим некоторые способы, как можно найти место короткого замыкания в квартире.

Визуальный осмотр

Характерными признаками КЗ является запах горелой проводки и отключение света. В месте, где произошло короткое замыкание, будет черное, а иногда даже выгоревшее место. Поэтому первым делом нужно произвести визуальный осмотр всех внешних коммуникационных соединений и подключенных электроприборов.

Если при осмотре розеток и распределительных коробок вы не обнаружили место КЗ, осмотрите все светильники в квартире. Бывает так, что замкнула люстра или лампочка, а при закрытом плафоне визуально это не очень заметно.

Работа с мультиметром

Если осмотр внешних соединений не дал результатов, значит, короткое замыкание произошло в скрытой проводке. Такое место найти значительно сложнее: нужен специальный прибор – мультиметр. С его помощью нужно проверить сопротивление каждой цепи, проложенной в квартире. Это делается в такой последовательности:

1. Обесточивается электрический щит (отключается основной рубильник);
2. В проверяемой распределительной коробке нужно отсоединить все провода;
3. В квартире отключаются все электроприборы (вынимается вилка из розетки), также нужно и выкрутить все лампочки из светильников;
4. Каждая цепь проверяется по отдельности.

Если проверяемая линия не повреждена, мультиметр выдает звуковой сигнал и показывает цифровую величину измеренного сопротивления цепи. Если линия замкнута, прибор выводит на табло 1 или 0 (в зависимости от производителя и модели).

Рис. 2. Измерительная схема для определения сопротивления изоляции между внутренним и внешним проводами коаксиального кабеля: С — конденсатор емкостью 0,5 — 10 мкФ, рассчитанный на рабочее напряжение 400 — 600 В; мА — микроамперметр на 100 мкА .

Чтобы измерить сопротивление изоляции:

а) собирают схему, изображенную на рис. 2.;

б) соединяют между собой проводники П₁ и П₂, замыкая тем самым накоротко, измеряемое сопротивление изоляции подключают схему (выключателем В) к сети переменного тока и устанавливают переменным резистором R_x стрелку микроамперметра на отметку «100» (мкА);

в) отключают схему от сети, размыкают проводники П₁ и П₂ и, снова включая питание, замечают отметку шкалы а (в мкА), до которой отклонилась стрелка прибора;

г) вычисляют сопротивление изоляции по формуле:

Rx = 2,5 (100/ α — 1 ) МОм

Если в процессе эксплуатации кабель не подвергался воздействию паров щелочей и кислот и был защищен от проникновения влаги, то его сопротивление изоляции весьма велико. Так, при длине кабеля около 25 метров стрелка микроамперметра отклоняется в момент подачи питания на одно деление, а затем возвращается к нулевой отметке.

Таким образом, исправный кабель ведет себя как конденсатор с бесконечно большим сопротивлением утечки.

Если же кабель подвергался воздействию солнечных лучей и влаги, то сопротивление изоляции может резко уменьшиться. Недопустимо малым (до нескольких десятков или сотен килоом) оно может быть при плохом сращивании отрезков кабеля.

Одной из важнейших электрических характеристик кабеля является его волновое сопротивление.

Если марка кабеля известна, то эта величина легко определяется из условного обозначения кабеля или по справочнику. В тех же случаях, когда марка кабеля неизвестна, наиболее простым и доступным способом определения волнового сопротивления является подсчет по формуле:

ρ = (138/√ε ) lg(Д_вн/d) Ом,

где ε — диэлектрическая проницаемость изоляционного материала, который отделяет внутренний провод кабеля от внешнего (для наиболее распространенных коаксиальных кабелей √ ε =1,5),

Д_вн— внутренний диаметр внешнего провода, мм, d — диаметр внутреннего провода, мм.

Промышленностью выпускаются коаксиальные кабели с волновыми сопротивлениями 50, 75, 100, 150 и 200 Ом. Это следует иметь в виду при определении ε по приведенной выше формуле.

И в заключение об условном обозначении конструкции коаксиального кабеля. Оно состоит из букв РК, что означает радиочастотный коаксиальный (первый элемент обозначения) и трех чисел (второй, третий и четвертый элементы обозначения). Второй элемент указывает величину волнового сопротивления кабеля в омах; третий элемент— округленный до меньшего целого числа — диаметр кабеля по изоляции и четвертый элемент — материал изоляции (первая цифра) и порядковый номер разработки (вторая и третья или только вторая цифра).
