Платиновый катализатор

Способы извлечения из радиодеталей

Для извлечения платины наиболее приемлемым с экономической точки зрения является метод коллекторной плавки, представленный в ряде российский патентов RU 245899, RU 2180011 .

Технология включает следующие этапы:

1. Измельчение исходного лома.
2. Плавка лома в печей в присутствии металла-коллектора.
3. Продувки расплава воздухом для образования окиси металла коллектора и расплавленного концентрата платины.

Различие в методах заключается в стадийности процессов и составе коллекторной системы, отвечающей за селективность процесса выделения платины.

Выделение платины из отходов электроники также возможно и с использованием гидрометаллургического метода.

Один из способов заключается в использовании способа гипохлоритного выщелачивания отходов и представлен в патенте RU 2244759.

Процесс проводится при определенной концентрации соляной кислоты и активного хлора (источником хлора являются гипохлориты щелочных металлов) и температуре около 65 °С, при соотношении жидкой фазы к твердой 7:1.

Другой гидрометаллургический метод представлен в патенте RU 210339. Отходы обрабатываются смесью соляной кислоты, пероксида водорода и диметилформамида (ДМФА) при температуре 100 °С.

В результате гидролитического расщепления ДМФА в использованных условиях происходит восстановление платины, после чего ДМФА регенерируется, а образовавшийся раствор отправляют на обработку.

В целом, как гидрометаллургический , так и пиролитический метод могут быть использованы для переработки электротехнического лома с целью извлечения платины. Эти же методы рекомендованы и для выделения металла из отработанных катализаторов.

Представленные выше методы выделения являются результатом научных исследований, полностью или частично реализованных на опытных и промышленных производствах после получения соответствующих разрешений на осуществление деятельности в рамках переработки драгоценных металлов.

На нашем сайте есть отдельный материал, посвященный аффинажу платины.

Практическое применение катализатора на автомобиле

Любой современный автомобиль с бензиновым и дизельным двигателем оснащается системой очистки токсичных газов — катализаторами.

Устанавливается катализатор непосредственно после приемной трубы или соединяется через разветвленные трубы к головке блока цилиндров и называется такая конструкция катколлектором. Второй способ наиболее чаще стал применяться на автомобилях, так как происходит ускоренный нагрев элементов катализатора. После катализатора на автомобилях, принадлежащих к экологическим нормам Евро-3, Евро-4 и Евро-5 устанавливается датчик кислорода, который выполняет функции диагностические. Иными словами, диагностируемый датчик кислорода выполняет контроль эффективности работы катализатора и в случае превышения норм выхлопа загорается на панели приборов ошибка, сообщающая о критической работе катализатора. В этом случае необходимо проверить параметры работы двигателя и установить причину превышения норм допустимого выхлопа токсичных газов.

Ресурс катализатора составляет ориентировочно от 100000 до 200000 километров пробега, но если двигатель на этом этапе работал без пропусков воспламенения в цилиндрах или их было незначительное число раз, то функционирование достигает и до 500000 км.

Как уберечь катализатор от повреждений и раннего износа?

Для этого необходимо знать причины, вызывающие ранний износ или его повреждение

Прежде всего необходимо обращать внимание к качеству заливаемого в бензобак топлива. В случае некачественного топлива, насыщенного искусственно ферритами, марганцем и другими инородными веществами, включая водяной конденсат, происходит засорение микроканалов, что приводит к противодавлению в выхлопной системе

Обратный отскок выхлопных газов значительно нарушает работу газораспределительного механизма и в силу поступления в впускной тракт горячих отработанных газов усиливает износ поршневой группы и клапанов. Такое явление на некоторых типах автомобилей учитывается и устанавливается специальное устройство, называемое рециркулятором.

В бензиновых двигателях может быть внутренняя система рециркуляции и внешняя. Внутренняя система проектируется таким образом, чтобы выпускной клапан оставался некоторое время открытым в то время, когда уже открылся впускной клапан. Такое положение клапанов называют «перекрытием», обеспечивающей внутреннюю рециркуляцию газов и не требующей дополнительных компонентов. Внешняя работает с дополнительным компонентом, называемым клапан рециркуляции (EGR).

Благодаря системе рециркуляции отработанные газы, попадающие обратно во впускную систему, охлаждаются, что снижает расход топлива и количество вредных веществ, выбрасываемых в атмосферу.

Следующим фактором, влияющим на износ катализатора, является неисправность двигателя. Несбалансированная работа двигателя влечет к изменению топливоподачи. Топливо в значительном количестве начинает поступать в катализатор, забивая микроканалы и эффективность его резко падает. И, наоборот, если в систему поступает слишком мало топлива, бедная смесь, то катализатор начинает сильно греться, вызывая очень высокую температуру (выше 800 градусов), вследствие чего элементы с драгметаллом начинают плавиться. И в том, и в другом случае дорогостоящий катализатор подлежит замене, так как ремонту он не пригоден.

Механические удары также могут быть причиной раннего износа катализатора, так как в образовавшуюся трещину начинает поступать воздух вызывая перегрев и проникновение инородных частиц, забивающих микроканалы, препятствующих прохождению отработанных газов.

Катализатор является частью выхлопной системы двигателя и соответственно его неисправность отражается на работе мотора. В основном неисправность катализатора выражается в его разрушении (на основе керамики) или оплавлении (на металлической основе), а также в засорении микроканалов. Если катализатор начал плохо пропускать отработанные газы, то это отразится на работе двигателя:

• трудный продолжительный запуск;
• заводится и глохнет;
• падает тяговая характеристика;
• увеличивается расход топлива;
• возникает неприятный запах, напоминающий сероводород;
• при разгоне возникают провалы;
• горит аварийная лампа неисправности двигателя.

Техника выщелачивания

В домашних условиях и в промышленности для выделения родия и палладия чаще применяют выщелачивания. Такая техника предполагает использование окисляющих растворов, состоящих из концентрированных соляной и азотной кислот. При этом выщелачивание имеет ряд существенных недостатков отчасти обусловленных особенностями конструкции автомобильного катализатора.

Последний изготавливается либо из керамики, либо из алюминия. Наличие этого металла затрудняет проведение аффинажа, так как окислители вступают с ним реакцию. В процессе выделения платины, которая извлекается в виде раствора, необходимо многократное повторение выщелачивания и промывки исходных компонентов. Более того, даже такой подход не позволяет добыть драгоценный металл в достаточном количестве: избежать потери невозможно. Соответственно, для извлечения платины потребуется несколько катализаторов.

В целях снижения потерь, возникающих во время проведения аффинажа, автокомпонент на начальном этапе смачивают в водном растворе соляной кислоты. В дальнейшем катализатор подвергается нагреву. Далее, когда под воздействием высокой температуры появились пары, на исходный компонент наносятся окислители.

Кроме того, в зависимости от состава сплава, который напылялся на поверхность катализатора, для проведения аффинажа можно применить смесь концентрированной азотной кислоты и 30-процентного раствора пероксида водорода.

В промышленных масштабах для извлечения платины используют специальную решетчатую сетку, на которую помещается деталь. На нее затем оказывают воздействие парообразного окислителя. Для этого сначала заготавливают раствор соляной кислоты, в которую помещается деталь, а затем ее доводят до кипения. По окончании этого процесса, в ходе которого пары многократно проходят через каналы и поры катализатора, последний подвергается промывке чистой водой.

Использование парообразного окислителя имеет несколько преимуществ в сравнении с жидкостными кислотами. Основное отличие между двумя приведенными выше подходами заключается в том, что газовая смесь обладает большей проникающей способностью. Поэтому она лучше «промывает» катализатор, затрагивая даже мелкодисперсные частицы.

Какова роль катализатора в автомобиле?

Интенсивное развитие автомобильной промышленности и растущее желание иметь свои собственные “четыре колеса” вызвали довольно быстрый рост угрозы загрязнения атмосферы. Мы обнаружили, что выбросы от автотранспорта являются гораздо более вредными для человека, чем те, которые получены от промышленности. Это потому, что распространение загрязнения автомобилями происходит в высоких концентрациях и на малых высотах… Автомобили являются крупнейшим источником загрязнения, потому что они выбрасывают более пятнадцати тысяч химических соединений, таких как газ и пыль. Для снижения выбросов вредных веществ и химических веществ в атмосферу, были введены строгие правила разных видов. В результате сконструировано устройство, которое имеет научное название каталитический нейтрализатор, т.е. катализатор.

Таким образом, катализатор является важной и необходимой частью выхлопной системы не только автомобилей, но и других транспортных средств с двигателями внутреннего сгорания. Катализатор представляет собой устройство, функция которого заключается в нейтрализации газов, которые выходят наружу через выхлопную систему

Благодаря катализатору присутствующие в выхлопах ядовитые соединения подвергаются различным химическим реакциям, например дожиганию

Катализатор представляет собой устройство, функция которого заключается в нейтрализации газов, которые выходят наружу через выхлопную систему. Благодаря катализатору присутствующие в выхлопах ядовитые соединения подвергаются различным химическим реакциям, например дожиганию.

В результате они выделяются из выхлопной трубы как нейтральные соединения. Функционирование нейтрализатора опирается на реакции составляющих, входящих в состав выхлопов с катализатором.

Итак, автомобильный катализатор выполняет функцию уменьшения количеств вредных выхлопов субстратов. Если двигатель делал полное сгорание топлива, катализатор не был бы нужен в автомобиле. Тогда выхлопная труба высвобождала бы воду или углекислый газ. Однако получить такую степень горения не представляется возможным.

Применяются различные виды катализаторов, учитывая разное содержание выхлопов в двигателях с искровым зажиганием и с воспламенением от сжатия. Среди катализаторов, используемых в настоящее время в автомобилях можно выделить окислительные, восстановительные и окислительно-восстановительные.

Роль окислительного катализатора заключается в переработке ядовитого углерода и углеводородов на пару, а также воду. Применяется он в двигателях с воспламенением от сжатия.

В свою очередь если речь идет об окиси азота, которые остаются, то их удалением занимается восстановительный катализатор. Все чаще используются многофункциональные катализаторы. Действуют они трояко, поскольку устраняют всевозможные вредные составляющие выхлопов. Современные катализаторы могут исключить даже до 90% элементов.

Для правильной работы катализатора должны быть соблюдены определенные условия, поэтому используется лямбда-зонд. Это своего рода устройство, которое посылает обновленную информацию на компьютер, а также регулирует состав топливной смеси.

В старых моделях автомобилей отработанный катализатор удаляется без замены его на более новую модель. Это, безусловно, дешево, но не приемлемо, потому что не согласуется с законом. Его недостаток также приводит к быстрому износу глушителя и других частей выхлопной системы.

Таким образом, катализатор является важной частью оборудования для каждого автомобиля, так как благодаря ему наш автомобиль, как и среда, могут быть здоровее

Принцип действия катализатора

На практике трехкомпонентный каталитический нейтрализатор имеет следующий принцип действия:

Выхлопные газы из двигателя попадают внутрь керамических блоков, где проникают в ячейки, полностью заполняя их.

Металлы-катализаторы палладий и платина провоцируют реакцию окисления, в результате которой несгоревшие углеводороды СН преобразуются в водяной пар, а угарный газ СО в углекислый.

Восстановительный металл-катализатор родий преобразует NOx (оксид азота) в обычный безвредный азот. В атмосферу выпускаются очищенные отработавшие газы.

Если в автомобиле установлен дизельный двигатель, то возле катализатора всегда находится сажевый фильтр. Иногда эти два элемента могут быть совмещены в единую конструкцию. Рабочая температура катализатора играет решающую роль в эффективности процесса нейтрализации токсичных компонентов. Реальное преобразование начинается только после достижения 300°С. Идеальной, с точки зрения эффективности и срока службы, считается температура от 400 до 800°С. В диапазоне температур от 800 до 1000°С наблюдается ускоренное старение нейтрализатора. Длительная работа при температуре свыше 1000°С оказывает губительное воздействие на катализатор. Альтернативой керамике, выдерживающей высокие температуры, является металлическая матрица из гофрированной фольги. Катализаторами в такой конструкции выступают платина и палладий.

Виды катализаторов

В первую очередь каталитические нейтрализаторы классифицируются по принципу работы на два типа – восстанавливающие и окисляющие. Они уже были рассмотрены ранее. Кроме типа реакций, которые протекают внутри этих устройств, оба типа различаются составом. В первых используется платина и родий, во вторых – платина и палладий. Соответственно, это влияет на стоимость детали.

Второй признак, по которому различаются детали – материал, из которого сделана сотовая сетка:

• Керамические. Главное достоинство деталей с сеткой из керамики – низкая цена. Это обусловлено дешевизной материала и технологии изготовления. Отсюда же вытекает основной недостаток – хрупкость. Даже небольшого удара хватит для растрескивания.
• Металлические. Отличаются долговечностью, прочностью, надежностью. Хорошо переносят воздействие влажности, удары, вибрацию, тряску. В связи с этим стоимость металлических катализаторов существенно больше, если сравнивать их с керамическими.

Следующий критерий для классификации каталитических нейтрализаторов – место установки в выхлопной системе автомобиля. По этому признаку устройства делятся всего на две категории:

• Монтируемые на приемной трубе. Деталь может располагаться как на самой трубе, так и сразу после нее, непосредственно перед резонатором. Это удобный в плане замены и ремонта тип размещения, так как демонтировать устройство с приемной трубы очень легко.
• Монтируемые внутри коллектора. В этом случае элемент является частью выпускного коллектора. Первый серьезный недостаток – неремонтопригодность такого катализатора. Второй – деталь быстро и сильно нагревается до критических температур.

Исходя из преимуществ, оптимальный вид нейтрализатора – керамический с установкой прямо на приемной трубе выхлопной системы. Если позволяет бюджет, лучше купить металлическую деталь.

Что ценного в катализаторе старого автомобиля?

Современный автомобиль — технически сложное устройство, состоящее из большого количества разнообразных систем и деталей. При этом ценность каждой автомобильной детали определяется, в первую очередь, теми функциями, которые он выполняет.

Особое место в строении транспортных средств отводится выхлопной системе. Стоит отметить, что выхлопные газы автомобиля оказывают негативное влияние на земную атмосферу. В то же время любой автомобильный двигатель, даже новый, не может работать таким образом, чтобы в выхлопах не образовывались вредные вещества. Что же делать? Отказаться от использования автомобилей для сохранения экологии?

Безусловно, современному человеку будет сложно отказаться от транспортного средства. Он давно перестал быть роскошью. Сегодня автомобиль есть у очень многих семей. С его помощью существенно упрощается целый ряд задач, с которыми сталкивается человек во время жизнедеятельности.

Если отказаться от использования автотранспорта не представляется возможным, а идеальный двигатель до сих пор не создан, то необходимо найти способ сокращения количества вредных веществ в автомобильных выхлопах.

И способ был найден: все современные модели транспортных средств оборудованы каталитическим нейтрализатором (КН). Задача данной детали сводится только к тому, чтобы минимизировать количество вредных веществ в выхлопах автомобиля. Больше иных функций деталь не выполняет.

Чтобы разобраться в том, что ценного в автомобильном катализаторе, необходимо понять как устроена данная деталь.

Устройство автомобильного катализатора

Автомобильный катализатор представляет собой своеобразный фильтр, который устроен особым образом. По внешнему виду он чем-то похож на трубу. Это обязательная автомобильная деталь устанавливается перед глушителем. Поскольку монтируется деталь на днище транспортного средства, то корпус ее изготавливается из качественного и прочного материала, а конкретнее — металла. Корпус катализатора выполняет защитную функцию.

Внутри металлического корпуса располагается фильтр-монолит. Его изготавливают либо из керамики, либо из металла. Керамические катализаторы уступают по качеству металлическим вариациям, они способны разрушиться от механического воздействия. Металлические КН более прочные, однако, и стоят они дороже.

Устройство каталитического нейтрализатора

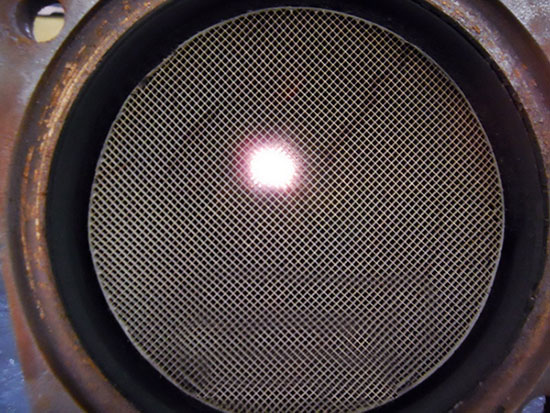

Основой катализатора являются керамические или металлические соты. В зависимости от модели на стенки сот наносится микрослой из палладия и родия или иридия. Эти металлы обладают высокой химической активностью. Касаясь напыления, часть выхлопа входит с ним в химическую реакцию. Часть элементов, образовавшихся при сгорании топлива, связывается.

Современные катализаторы трехкомпонентные.

• Первый элемент связывает оксиды азота.
• Второй — удаляет часть несгоревших элементов топлива. В большей части удаляется окись углерода.
• Третий элемент — это датчик. Он анализирует газы на выходе из катализатора, данные передаются в бортовой компьютер.

Трехкомпонетные катализаторы

Как работает автомобильный каталитический нейтрализатор?

Для работы двигателя внутреннего сгорания важно, чтобы в его цилиндрах происходил стабильный процесс сгорания воздушно-топливной смеси. Во время этого процесса образуются вредные газы, такие как оксид углерода, оксиды азота, углеводороды и другие

Если в автомобиле нет каталитического нейтрализатора, все эти чрезвычайно вредные газы после выброса в выпускной коллектор из двигателя будут проходить через выхлопную систему и будут попадать непосредственно в воздух, которым мы дышим.

Если транспортное средство имеет каталитический нейтрализатор, выхлопные газы будут проходить от двигателя к глушителю через соты подложки и вступать в реакцию с драгоценными металлами. В результате химической реакции вредные вещества нейтрализуются, и из выхлопной системы в окружающую среду попадает лишь безвредный выхлоп, состоящий в большей степени из углекислого газа.

Из уроков химии мы знаем, что катализатор — это вещество, которое вызывает или ускоряет химическую реакцию, не влияя на нее. Катализаторы участвуют в реакциях, но не являются ни реагентами, ни продуктами каталитической реакции.

Есть две стадии, через которые проходят вредные газы в катализаторе: восстановление и окисление. Как это работает?

Когда рабочая температура катализатора достигает от 500 до 1200 градусов по Фаренгейту или 250-300 градусов по Цельсию, происходят две вещи: восстановление, и сразу после этого реакция окисления. Это звучит немного сложно, но на самом деле это означает, что молекулы вещества одновременно теряют и получают электроны, из-за чего меняется их структура.

Восстановление (поглощение кислорода), которое происходит в катализаторе, направлено на превращение оксида азота в экологически чистый газ.

Как работает автомобильный катализатор на стадии восстановления?

Когда закись азота из выхлопных газов автомобиля попадает в катализатор, платина и родий в нем начинают воздействовать на разложение молекул оксида азота, превращая вредный газ в совершенно безвредный.

Что происходит на стадии окисления?

Вторая стадия, которая происходит в катализаторе, называется реакцией окисления, в которой не сгоревшие углеводороды превращаются в диоксид углерода и воду путем смешивания с кислородом (окисление).

Реакции, которые происходят в катализаторе, изменяют химический состав выхлопных газов, изменяя структуру атомом, из которых они состоят. Когда молекулы вредных газов переходят из двигателя в катализатор, он разделяет их на атомы. Атомы, в свою очередь, рекомбинируют в молекулы в относительно безвредные вещества, такие как диоксид углерода, азот и вода, и выбрасываются в окружающую среду через выхлопную систему.

Основными типами каталитических нейтрализаторов, используемых в бензиновых двигателях, являются два: двухсторонний и трехходовой.

Двусторонний

Двустенный (двухсторонний) катализатор одновременно выполняет две задачи: окисляет окись углерода до двуокиси углерода и окисляет углеводороды (не сгоревшее или частично сгоревшее топливо) до двуокиси углерода и воды.

Этот тип автомобильного катализатора использовался в дизельных и бензиновых двигателях для снижения вредных выбросов углеводородов и окиси углерода до 1981 года, но поскольку он не мог преобразовывать оксиды азота, после 81 года его заменили трехкомпонентными катализаторами.

Трехходовой окислительно-восстановительный каталитический нейтрализатор

Этот тип автомобильного катализатора, как выяснилось, был представлен в 1981 году, и сегодня его устанавливают на все современные автомобили. Трехходовой катализатор выполняет три задачи одновременно:

• восстанавливает оксид азота до азота и кислорода;
• окисляет окись углерода до двуокиси углерода;
• окисляет не сгоревшие углеводороды до углекислого газа и воды.

Поскольку этот тип каталитического нейтрализатора выполняет обе стадии катализа — восстановление и окисление, он выполняет свою задачу с эффективностью до 98%. Это означает, что если ваш автомобиль оснащен таким каталитическим нейтрализатором, он не будет загрязнять окружающую среду вредными выбросами.

В чем заключается работа катализатора?

Термин «катализатор» пришёл из химии. Означает вещество, ускоряющее реакцию, не являющееся продуктом реакции. Бывает двух типов: катализатор восстановления, катализатор окисления.
В современных автомобилях используется трёхкомпонентный каталитический преобразователь, уменьшающий количество выбросов 3‐х самых вредных веществ, озвученных ранее.Первая стадия очистки — катализатор восстановления, снижает количество оксидов азота.Вторая стадия — катализатор окисления, снижает уровень несгоревших вредных веществ.Третью стадию выполняет компьютер, контролирующий поток выхлопов и использующая данные для эффективного управления впрыском топлива. Кислородный датчик, установленный ближе к двигателю, передает бортовому компьютеру объем кислорода в выхлопе. Который регулирует пропорцию воздуха к топливу, попадающего в двигатель. Такая модель позволяет удостовериться, что работа двигателя максимально эффективна, и в выхлопной системе остаётся достаточно кислорода для окисления не сгоревших веществ.
Каталитический нейтрализатор работает эффективно, но не достиг идеала. Самый большой недостатком: работа только при высокой температуре. В момент прогрева каталитический преобразователь практически бесполезен. Можно переместить бочку катализатора выше к двигателю, но газы будут более горячими, что приведет к перегреву, а это уменьшит срок работы нейтрализатора. Большинство производителей размещают каталитический преобразователь в районе правого переднего колеса — на достаточном расстоянии от двигателя, с возможностью поддержания необходимой безвредной температуры.

Для сокращения выбросов можно использовать предварительный нагрев каталитического нейтрализатора. Самое элементарное — использовать электрические нагреватели сопротивлений. Но большинство автомобилей (12-вольтные) не нагревают катализатор до необходимой температуры за короткое время. Гибридные автомобили (высоковольтные) справляются с этой задачей очень быстро. Дизельный двигатель работает при низкой температуре, вследствие чего катализатор не продуктивен. В связи с этим, ведущие проектировщики эко-автомобилей изобрели систему, использующую мочевину (карбамид). Мочевина реагируя с оксидом азота, выделяет азот и водяной пар, обезвреживая более 90% оксидов из выхлопа.

%rtb-4%

Конструкция катализатора

Внутренняя часть автомобильного компонента заполнена особой конструкцией, выполненной из керамики или металла. Внешне она напоминает пчелиные соты. Верхняя часть катализатора покрыта тонким слоем драгоценного металла.

Наличие такого напыления обеспечивает снижение уровня вредных выбросов. Это достигается за счет того, что выхлопные газы, контактируя с драгметаллами и другими веществами, вступают с ними в химическую реакцию. Для напыления внутренней части автокомпонента используют сочетание:

• платины;
• родия;
• палладия.

Каждый из этих металлов оценивается довольно высоко. Поэтому автомобильные катализаторы привлекают многих людей, которые занимаются извлечением драгоценных материалов с целью их дальнейшей перепродажи.

Добычи указанных металлов – это довольно сложный процесс, требующий наличия соответствующих навыков и различных дорогостоящих веществ.

Существует несколько технологий, посредством которых можно извлекать драгметаллы. Они подбираются исходя из конечных целей работы.

Некоторые из указанных технологий, а также их результаты приведены в таблице.

Выбор в пользу конкретной технологии обусловлен в основном возможностями человека, который получает платину из катализатора

Также важно понимать, что в процессе аффинажа существуют неизбежные потери извлекаемых материалов. В частности, подобные недостатки отмечаются у техники выщелачивания, которая требует многократных промывок компонентов химической реакции

Вывод

Утилизация автомобильных деталей с целью получения финансовой выгоды за счет извлечения из них благородных металлов в современных условиях является решаемой задачей как для юридических, так и для физических лиц.

Для этого заказчику следует обратиться в соответствующую компанию, занимающуюся приемом, оценкой и первичной переработкой автомобильного сырья с целью получения концентратов для последующей тонкой переработки и получения металлов высокой пробы или вовлечения их в рециклинг.

• Total: 8
• 6
• 2

Заводы-изготовители скупают катализаторы б/у и электрохимическим способом отделяют активные элементы, пуская их во вторичное производство. Если для России еще не существует обязательных требований по установке такого фильтра, то на Западе и в европейской части планеты – это обязательный атрибут автомобиля. Массовое производство требует большого количества этого металла, поэтому прием катализаторов поддерживается на уровне государства.
