Важнейшая характеристика всех двигателей

Какой выбрать двигатель: «атмосферник» или «турбо»?

Теперь давайте попробуем ответить на вопрос, нужен ли Вам автомобиль с турбированным двигателем? Классические двигатели, не оснащенные турбиной, работают под обычным атмосферным давлением, поэтому их называют «атмосферными». В двигателях, оснащенных турбиной, воздух в камеру сгорания поступает под давлением, которое создается турбиной, такие моторы называют «турбированными».

Современные производители все чаще оснащают двигатели своих автомобилей турбонаддувом. Турбина нагнетает воздух в двигатель под давлением, что повышает мощность и крутящий момент двигателя. При этом расход топлива остается неизменным, а высокий крутящий момент, в отличие от атмосферных моторов, доступен в самом широком диапазоне оборотов.

У «атмосферников» высокий крутящий момент доступен лишь в узком диапазоне оборотов двигателя (около 3000 оборотов):

Существенным недостатком турбированного двигателя является более высокая цена. Новый авто с турбированным двигателем обойдется на 5-10% дороже, чем такой же, но с «атмосферником». Однако этот недостаток компенсируется низким для такой мощности расходом топлива. Мощность турбированного мотора будет такой, как у атмосферника большего объема, а расход наоборот останется низким. В этом заключается одно из главных преимуществ турбомоторов: при низком расходе они выдают высокую мощность.

Вторым серьезным недостатком турбины является ее невысокая надежность. Если при покупке нового авто на гарантии Вы можете быть практически уверены, что турбина отходит не меньше 100 тысяч, то покупая подержанную машину с турбиной будьте готовы к возможному выходу ее из строя в любой момент. В случае такой поломки автомобиль потеряет в тяге, но ехать все-таки сможет, а замена турбины обойдется где-то в 1-2 тысячи долларов в зависимости от марки и модели автомобиля.

Старые турбированне движки обладали таким недостатком, что их нельзя резко глушить после поездки. С таким мотором Вам придется ждать 2-3 минуты на холостом ходу, пока турбина замедлит свое вращение и лишь тогда глушить мотор, иначе рискуете запороть турбину. Современные же турбомоторы оснащаются отдельной системой смазки турбины, что позволяет глушить двигатель сразу после прибытия в пункт назначения, не дожидаясь остановки турбины.

Подведем итоги. Давайте перечислим, какие же плюсы и минусы есть у турбированного двигателя перед классическим атмосферным такого же объема.

Принцип работы двигателя

Как работает двигатель автомобиля? — Этим вопросом задаются многие автомобилисты. Постараемся дать максимально полный и сжатый ответ на этот вопрос. Принцип работы двигателя внутреннего сгорания основан на двух факторах: впрыске и моменте сжатия. Именно основываясь на этих действиях мотор, приводит все в действие.

Если рассматривать, как работает двигатель внутреннего сгорания, то стоит понимать, что существуют такты, которые разделяют агрегаты на однотактный, двухтактный и четырехтактный. В зависимости от того, куда устанавливается ДВС, так и различают такты.

Современные автомобильные двигатели оснащаются четырехтактными «сердцами», которые идеально сбалансированные и отлично работают. А вот однотактные и двухтактные моторы обычно устанавливаются на мопеды, мотоциклы и прочую технику.

Итак, рассмотрим ДВС и его принцип работы, на примере бензинового двигателя:

1. Топливо попадает в камеру сгорания, через систему впрыска.
2. Свечи зажигания дают искру и топливно-воздушная смесь воспламеняется.
3. Поршень, который находится в цилиндре, уходит вниз под давлением, чем приводит в движение коленчатый вал.
4. Коленвал передает движение через сцепление и коробку передач на ведущие валы, которые в свою очередь, приводят в действия колеса.

Топ 3 самых надежных двигателей отечественного производства

За длительное время эксплуатации отечественных автомобилей специалисты смогли вычислить тройку самых надежных силовых агрегатов, выпускаемых заводами ЗМЗ и АвтоВАЗ. Это двигатели отечественного производства:

ВАЗ 11189

Рядная четверка, с рабочим объемом в 1,6 литров. Этот мотор оснащен достаточно простой и надежной газораспределительной системой на 8 клапанов. Втыковые поршни, характерные для всего модельного ряда ВАЗ, на нем были заменены на безвтыковые, которые не гнуться при обрыве ремня ГРМ.

Заводского ресурса такого силового агрегата хватает более, чем на 200 тысяч км пробега. А вот ЭКО уровень двигателя ВАЗ 11189 отвечает всем нормам ЕВРО-4, что не присуще большинству отечественных легковых автомобилей. Дата производства ДВС – с 2015 года, и по сегодняшний день (в 2018 году была произведена глобальная модернизация блока цилиндров).

ВАЗ 21179

Это 1,8 литровый силовой агрегат, с рядным блоком. Еще один бензиновый образец от завода «АвтоВАЗ», который славится высоким уровнем надежности. В его основе лежит конструкция с более устаревшей модели 21126.

Но в ходе модернизации производители оснастили двигатель ВАЗ 21179 новыми коленчатым валом и поршневой группой. За счет этого, при старом расходе, мотор стал выдавать аж 122 лошадиные силы (вместо 110, как на версии 21126).

Изменилась и система охлаждения блока. Теперь она способна выдерживать большое давление, препятствуя течи. Единственный недостаток российского двигателя ВАЗ 21179 – повышенный расход масла на обкатке.

Но если перетерпеть этот период, то силовой агрегат отблагодарит вас 400 тысячами км пробега. Хотя заводской ресурс, на который дается гарантия, заканчивается на 300 тысячах.

ЗМЗ 409

Рядная четверка от Заволжского завода, объемом 2,7 литра, замыкает тройку самых надежных моторов отечественного производства. В отличие от силовых агрегатов АвтоВАЗ этот ДВС укомплектован 16-ти клапанным газораспределительным механизмом. Но в плане надежности он не уступает своим восьми-клапанным аналогам.

Блок мотора ЗМЗ 409 изготовлен из высокопрочного чугуна, с повышенным уровнем огнеупорности, за счет чего двигатель не так сильно страдает от перегрева. Установленный заводом ЭКО уровень этого ДВС достигает стандарта ЕВРО-4. Ну а средний срок эксплуатации блока под индексом 409 составляет 450 – 500 тысяч км.

Единственное слабое место двигателя ЗМЗ 409 – натяжители цепи газораспределительного механизма. Но их ремонт достаточно дешевый

Поэтому брать во внимание этот недочет не стоит. Период выпуска мотора ЗМЗ 409 – с 2001 года, по настоящее время

Тройка самых надежных отечественных агрегатов была разработана для моделей Lada Vesta, Lada X-Ray, Lada Largus, UAZ Hunter, UAZ Patriot и UAZ 452. Также некоторые экземпляры «АвтоВАЗа» поставлялись на экспорт, для использования на легковых автомобилях и универсалах. Поэтому не исключено, что Волжские двигатели отечественного производства можно встретить на некоторых Фиатах и Рено.

Источник

Компоновка поршневых двигателей

Значительное разнообразие компоновок поршневых двигателей связано с их размещением в автомобиле и необходимостью уместить определенное количество цилиндров в ограниченном объеме моторного отсека.

Рядный двигательV-образный двигатель

Рядный двигатель (рис. 1, а) — компоновка, при которой все цилиндры находятся в одной плоскости. Применяется для небольшого количества цилиндров (2, 3, 4, 5 и 6). Рядный шестицилиндровый двигатель легче всего поддается уравновешиванию (снижению вибраций), но обладает значительной длиной.

V-образный двигатель (рис. 1, б) — цилиндры у него расположены в двух плоскостях, как бы образуя латинскую букву V. Угол между этими плоскостями называют углом развала. Наиболее часто такое размещение цилиндров применяется для шести- и восьмицилиндровых двигателей и обозначается V6 и V8 соответственно. Такая компоновка позволяет уменьшить длину двигателя, но увеличивает его ширину.

Оппозитный двигательVR-двигатель

Оппозитный двигатель (рис. 1, в) имеет угол развала 180°, благодаря этому у него высота агрегата наименьшая среди всех компоновок.

VR-двигатель (рис. 1, г) обладает небольшим углом развала (порядка 15°), что позволяет уменьшить как продольный, так и поперечный размеры агрегата.

W-двигательW-двигатель

W-двигатель имеет два варианта компоновки — три ряда цилиндров с большим углом развала (рис. 1, д) или как бы две VR-компоновки (рис. 1, е).Обеспечивает хорошую компактность даже при большом количестве цилиндров. В настоящее время серийно выпускают W8 и W12.

Материал, из которого изготовлено устройство внутреннего сгорания

Существует как минимум три вида материалов, из которых изготавливаются силовые агрегаты :

1. Чугун. Чугунные двигатели отличаются высокой прочностью и надежность, а также гарантируют долгий срок эксплуатации. Но, так же как и все чугунные изделия, мотор из данного материала имеет слишком большой вес, который ухудшает управляемость автомобиля.
2. Алюминий, в отличие от чугуна, занимает не так много места и имеет небольшой вес, однако обеспечивает меньшую прочность, которая не так надежно проявляет себя в повседневной жизни.
3. Магниевые сплавы. Такой материал в большинстве случаев используют на внедорожниках и автомобилях бизнес-класса. Такая выборочная установка объясняется легко: высокий уровень прочности и небольшой вес реализуется на мировом рынке за слишком высокую стоимость, и ее установка на обычные малолитражки будет экономически не выгодна.

В процессе эксплуатации транспортного средства для водителя находятся приоритетные характеристики, на которые впоследствии он и будет обращать внимание. К ним относятся выходные характеристики силового агрегата:

Дизельная система впрыска (ДВС)

Устройство бензиновой системы впрыска гораздо легче для восприятия, чем дизельная. ДВС используется в комбинации двух устройств, обеспечивающих стабильность и надежность работы мотора.

Система ТНВД – это самая распространенная дизельная система, ставшая основой для остальных усовершенствованных систем.. Она используется только в вместе с системой насос-форсунок, за счет которых топливо подается в камеру сгорания. При использовании системы насос-форсунок без ТНВД затрудняется работа силового агрегата, что объясняет необходимость совмещения двух устройств.

Комбинация ТНВД и насос-форсунок распространена не только в России, но и в других странах мира. Дизельное топливо под давлением ТНВД подается в рампу, сжимается и впрыскивается в камеру сгорания. Система не только оптимизирует работу мотора автомобиля, но и значительно повышает его мощность, а также благополучно воздействует на количество потребляемого топлива.

Типы двигателей

Двигатель — устройство, преобразующее энергию сгорания топлива в механическую работу. Практически все автомобильные двигатели работают по циклу, состоящему из четырех тактов:

• впуск воздуха или его смеси с топливом;
• сжатие рабочей смеси,
• рабочий ход при сгорании рабочей смеси;
• выпуск отработавших газов.

Наибольшее распространение в автомобилях получили поршневые двигатели — бензиновые и дизели.

Бензиновые двигатели имеют принудительное зажигание топливо-воздушной смеси искровыми свечами. Различаются по типу системы питания:

• в карбюраторных смешение бензина с воздухом начинается в карбюраторе и продолжается во впускном трубопроводе. В настоящее время выпуск таких двигателей снижается из-за низкой экономичности и несоответствия современным экологическим нормам;
• в впрысковых двигателях топливо может подаваться одним инжектором (форсункой) в общий впускной трубопровод (центральный, моновпрыск) или несколькими инжекторами перед впускными клапанами каждого цилиндра (распределенный впрыск). В них возможно некоторое увеличение максимальной мощности и снижение расхода бензина и токсичности отработавших газов за счет более точной дозировки топлива электронной системой управления двигателем;
• двигатели с непосредственным впрыскиванием бензина в камеру сгорания, который подается в цилиндр несколькими порциями, что оптимизирует процесс сгорания, позволяет двигателю работать на обедненных смесях, соответственно уменьшается расход топлива и выброс вредных веществ.

Дизели — двигатели, в которых воспламенение смеси топлива с воздухом происходит от повышения ее температуры при сжатии. По сравнению с бензиновыми эти двигатели обладают лучшей экономичностью (на 15-20%) благодаря большей (в два и более раз) степени сжатия (см. ниже), улучшающей процессы горения топливо-воздушной смеси. Достоинством дизелей является отсутствие дроссельной заслонки, которая создает сопротивление движению воздуха на впуске и увеличивает расход топлива. Максимальный крутящий момент (см. ниже) дизели развивают на меньшей частоте вращения коленчатого вала (в обиходе — “тяговиты на низах”).

Дизели устаревших конструкций обладали по сравнению с бензиновыми двигателями и рядом недостатков:

• большей массой и стоимостью при одинаковой мощности из-за высокой степени сжатия (в 1,5-2 раза больше), увеличивавшей давление в цилиндрах и нагрузки на детали, что заставляло изготавливать более прочные элементы двигателя, увеличивая их габариты и вес;
• большей шумностью из-за особенностей процесса горения топлива в цилиндрах;
• меньшими максимальными оборотами коленвала из-за более высокой массы деталей, вызывавшей большие инерционные нагрузки. По этой же причине дизели, как правило, менее приемисты — медленнее набирают обороты.

Роторно-поршневой двигатель (Ванкеля) — в нем ротор-поршень совершает не возвратно-поступательное движение, как в бензиновых двигателях и дизелях, а вращается по определенной траектории. Благодаря этому он обладает хорошей приемистостью — быстро набирает обороты, обеспечивая автомобилю хорошую динамику разгона. Из-за конструктивных особенностей степень сжатия ограничена, поэтому работает только на бензине и обладает худшей экономичностью из-за формы камеры сгорания

Раньше его недостатком был меньший ресурс, а теперь и невысокие экологические показатели, которым сейчас уделяется большое внимание

Гибридная силовая установка представляет собой комбинацию поршневого двигателя (как правило, дизеля), электродвигателя, генератора и тяговых (тяговая аккумуляторная батарея, в отличие от стартерной, рассчитана на разряд большими токами (50-100 А) в течение 30-60 минут) аккумуляторных батарей. Работа этой установки происходит в различных режимах в зависимости от характера движения автомобиля. При интенсивном разгоне вместе работают поршневой и электрический двигатели. Во время торможения двигателем за счет энергии замедления генератор заряжает аккумуляторные батареи. При движении в городском цикле может работать только электродвигатель. Все это позволяет, сохраняя (или даже улучшая) динамику разгона, значительно повысить экономичность и снизить выброс вредных веществ.

Классификация двигателей

Двигатели разделяют по нескольким параметрам: рабочему циклу, типу конструкции, типу подачи воздуха.

Классификация двигателей в зависимости от рабочего цикла

В зависимости от цикла, описывающего термодинамический (рабочий процесс), выделяют два типа моторов:

• Ориентированные на цикл Отто . Сжатая смесь у них воспламеняется от постороннего источника энергии. Такой цикл присущ всем бензиновым двигателям.
• Ориентированные на цикл Дизеля . Топливо в данном случае воспламеняется не от искры, а непосредственно от разогретого рабочего тела. Такой цикл лежит в основе работы дизельных двигателей.

Чтобы работать с современными дизельными моторами, важно уметь хорошо разбираться в системе управлениям дизелями EDC (именно от неё зависит стабильное функционирование предпускового подогрева, системы рециркуляции отработанных газов, турбонаддува), особенностях системы впрыска Common Rail (CRD), механических форсунках, лямбда-зонда, обладать навыками взаимодействия с ними. А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска

Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов

А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска

Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов

И изучение дизелей, и бензодвигателей должно быть целенаправленным и последовательным. Рациональный вариант – изучать дизельные ДВС в виде модулей.

Классификация двигателей в зависимости от конструкции

Поршневой . Классический двигатель с поршнями, цилиндрами и коленвалом. При работе принципа ДВС рассматривалась как раз такая конструкция. Ведь именно поршневые ДВС стоят на большинстве современных автомобилей.
Роторные (двигатели Ванкеля) . Вместо поршня установлен трехгранный ротор (или несколько роторов), а камера сгорания имеет овальную форму. У них достаточно высокая мощность при малых габаритах, отлично гасятся вибрации. Но производителям невыгодно выпускать такие моторы. Производство двигателей Ванкеля дорогостоящее, сложно подстроиться под регламенты выбросов СО2, обеспечить агрегату большой срок службы. Поэтому современные мастера СТО при ремонте и обслуживании с такими автомобилями встречаются крайне редко

Но знать о таких двигателях также очень важно. Может возникнуть ситуация, что на сервис привезут автомобили Mazda RX-8

RX-8 (2003 по 2012 годов выпуска) либо ВАЗ-4132, ВАЗ-411М. И у них стоят именно роторные двигатели внутреннего сгорания.

Классификация двигателей по принципу подачи воздуха

Подача воздуха также разделяет ДВС на два класса :

• Атмосферные . При движении поршня мотор затягивает порцию воздуха. Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.
• Турбокомпрессорные . Организована дополнительная подкачка воздуха в камеру сгорания.

Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.

Атмосферные системы активно встречаются как среди дизельных, так и бензиновых моделей. Турбокомпрессорные ДВС – в большинстве своём, дизельные двигатели. Это связано с тем, что монтаж турбонаддува предполагает достаточно сложную конструкцию самого ДВС. И на такой шаг готовы пойти чаще всего производители авто премиум-класса, спорткаров. У них установка турбокомпрессора себя оправдывает. Да, такие решения более дорогие, но выигрыш есть в весе, компактности, показателе крутящего момента, уровни токсичности. Более того! Выигрыш есть и в расходе топлива. Его требуется существенно меньше.

Очень часто решения с турбокомпрессором выбирают автовладельцы, которые предпочитают агрессивный стиль езды, высокую скорость.

Тип топливной системы

На бензиновые и дизельные моторы устанавливаются разные типы топливных систем. Бензиновые агрегаты могут оснащаться карбюраторной или инжекторной системой. Первая основана на механическом принципе, подача топлива регулируется дроссельной заслонкой. Второй тип – инжекторный позволяет осуществлять настройки с помощью электронных средств. Это значительно увеличивает КПД двигателя, сокращает расход топлива. Дизельные агрегаты оснащаются ТНВД (топливными насосами высокого давления). Это устройство считается устаревшим и ненадежным. Чаще всего оно используется совместно с форсунками, обладающими функциями насоса. Но сами по себе они не могут обеспечить стабильную работу двигателя.

Производители электродвигателей

Российские производители электродвигателей

Аббревиатура:

• АДКР —
• АДФР —
• СДОВ — синхронный двигатель с обмоткой возбуждения
• СДПМ — синхронный двигатель с постоянными магнитами
• СРД — синхронный реактивный двигатель

• СГД — синхронный гистерезисный двигатель
• УД — универсальный двигатель
• КДПТ — коллекторный двигатель постоянного тока
• КДПТ ОВ —
• КДПТ ПМ —

Производители электродвигателей ближнего зарубежья

Производители электродвигателей дальнего зарубежья

ГОСТ 27471-87 Машины электрические вращающиеся. Термины и определения.
И.В.Савельев. Курс общей физики, том I. Механика, колебания и волны, молекулярная физика.-М.:Наука, 1970.
ГОСТ 29322-92 (МЭК 38-83) Стандартные напряжения.
ГОСТ 16264.0-85 Электродвигатели малой мощности
А.И.Вольдек, В.В.Попов. Электрические машины. Машины переменного тока: Учебник для вузов.- СПб.: Питер, 2007.
Paul Waide, Conrad U. Brunner. Energy-Efficiency Policy Opportunities for Electric Motor-Driven Systems. International Energy Agency Working Paper, Energy Efficiency Series.: Paris, 2011.
Dr. J. Merwerth. The hybrid-synchronous machine of the new BMW i3 & i8 challenges with electric traction drives for vehicles. BMW Group, Workshop University Lund: Lund, 2014.

Мотор Ваз 2106

Он стал естественной доработкой 2103 с целью повышения технических характеристик двигателей Ваз в сторону мощности.

Инженеры достигли ее:

• увеличив рабочий объем до 1600 см3, при помощи диаметра цилиндров, который стал вновь 79 мм.
• Поршни на этот двигатель Ваз использовались от 21011 и у него, как и у донора, имелось два ремонтных размера. Других принципиальных отличий от 2103 эти моторы для Ваза не имели, поскольку комплектовались также, как и старший сородич, карбюратором типа «Озон» и распределителем зажигания с тем же вакуумным регулятором.

Но особой симпатии среди владельцев, как и в свое время роторные двигатели на Ваз при экспорте, мотор 2106 не нашел, поскольку владельцы 2103, 2121, 2107 старались подбирать именно более надежный двигатель Ваз 2103.

Это обусловливалось меньшей жизнеспособностью 2106, нестабильностью работы при использовании топлива более низкого качества. Самым печальным исходом было прогорание клапанов и агрегат требовал капитального ремонта в этих случаях намного чаще, чем 2103.

Основные модификации и исполнения двигателей.

Издание, «Атласы автомобилей», 2001 Содержание, Березин Е.Б., Федорочев А.А., Чепрасов В.Н., Шиян Г.В., 2001

Базовой моделью двигателя с рабочим объемом 2,9 л является двигатель 421.10 со степенью сжатия 7,0 (для работы на бензине А-76), с настроенной системой выпуска отработавших газов, с карбюраторной системой топливоподачи, в общеклиматическом исполнении (условия эксплуатации от минус 50 °С до плюс 50 °С и относительной влажностью воздуха до 98% при плюс 25 °С).

Производство двигателей с рабочим объемом 2,9 л было начато с модификации 4218.10, которая отличается от базовой модели только системой ненастроенного выпуска, что упростило задачу установки этих двигателей на серийные автомобили УАЗ, в особенности, на автомобили с кузовом вагонного типа и ускорило их внедрение в серийное производство.

В настоящее время завод выпускает широкую гамму этихдвигателей.

Как уже упоминалось ранее, из двигателей с рабочим объемом 2,5 л наибольший выпуск приходится на модификацию 4178.10. Подготовлена к выпуску модель 420.10 с впрыском бензина, разработанная на базе двигателя 4178.10 и унифицированная в значительной степени с двигателем 4213.10 по основным деталям и компонентам системы впрыска.

В таблице 1.1 приведены основные модификации двигателей, выпускаемых АО «Волжские моторы», а также сведения по применению их на различных моделях автомобилей.

Таблица 1.1

В 2001 г. завершается переходив комплектование всех модификаций и вариантов исполнения двигателей более надежным и долговечным диафрагменным сцеплением.

Классификация, общее устройство и основные параметры двигателя

Двигателем называется машина, преобразующая тот или иной вид энергии в механическую работу. На автомобилях устанавливаются двигатели, использующие тепловую энергию, которая выделяется при сгорании жидкого или газообразного топлива. Двигатели, у которых сгорание топлива происходит внутри замкнутой рабочей полости (камера сгорания),называются двигателями внутреннего сгорания. Если у таких двигателей преобразование теплоты в работу связано с перемещением поршней в цилиндрах, эти двигатели называются также поршневыми.

Автомобильные поршневые двигатели классифицируются по нескольким признакам:

• по способу смешивания топлива с воздухом и воспламенению смеси с внешним смесеобразованием и воспламенением от электрической искры (карбюраторные двигатели) и внутренним смесеобразованием и воспламенением от сжатия (дизели);
• по числу цилиндров — одно, двух и многоцилиндровые (четырех, шести, восьмицилиндровые);
• по числу тактов, составляющих рабочий процесс четырех и двухтактные;
• по виду применяемого топлива — бензиновые, на дизельном топливе, на газовом топливе, многотопливные;
• по расположению цилиндров — с расположением цилиндров в один ряд (рядные) и «V» -образные, у которых цилиндры расположены в два ряда под углом один к другому;
• по способу охлаждения — с жидкостным и воздушным охлаждением.

Различные типы двигателей внутреннего сгорания имеют одинаковое общее устройство. Каждый из них имеет кривошипно-шатунный механизм, механизм газораспределения, систему охлаждения, смазочную систему, систему питания, а карбюраторные двигатели, кроме того, и систему зажигания.

Рис. 1 Схема поршневого двигателя внутреннего сгорания: 1-цилиндр; 2-поршень; 3-коленчатый вал

Принцип действия поршневого двигателя внутреннего сгорания заключается в следующем. В закрытом сверху цилиндре 1 (рис.1) размещается поршень 2, соединенный через шатун с кривошипом коленчатого вала 3. Сверху в цилиндре расположено два клапана — впускной и выпускной. При перемещения поршня вниз через открывающийся впускной клапан цилиндр заполняется атмосферным воздухом (у дизелей) или горючей смесью (у карбюраторных двигателей). При движении поршня вверх поступивший воздух или горючая смесь сжимается. При подходе поршня в верхнее положение в сжатый воздух впрыскивается топливо (у дизелей) или подается электрическая искра (у карбюраторных двигателей); вследствие чего смесь топлива и воздуха сгорает и выделяется теплота. Газы, образовавшиеся при сгорания нагреваются, их давление и температура возрастают. Под действием давления газов поршень перемещается вниз и через шатун поворачивает коленчатый вал, совершая полезную работу. При дальнейшем перемещении поршня вверх отработавшие газы удаляются из цилиндра в атмосферу через открывающийся выпускной клапан. При перемещении поршня из одного крайнего положения в другое коленчатый вал совершает поворот вокруг , своей оси на 180°. Для совершения полного оборота поршень должен переместиться один раз вниз и один раз вверх. Крайние положения «поршня в цилиндре называются мертвыми точками, так как скорость поршня в этих , положениях равна нулю. Верхняя мертвая точка (ВМТ) — положение поршня, наиболее удаленное от оси коленчатого вала. Нижняя мертвая точка (НМТ) — положение поршня, наименее удаленное от оси коленчатого вала. Ход поршня — это расстояние, которое проходит поршень при перемещении от ВМТ к НМТ.

Камерой сгорания называется пространство в цилиндре над поршнем при его положении в ВМТ (на рис.1 обозначено Vc). Рабочим объемом цилиндра (Vh) называется объем, который освобождается поршнем при его перемещении от ВМТ к НМТ. Рабочим объемом двигателя или литражом называется сумма работы объемов Всех его цилиндров, измеряется в , кубических сантиметрах или литрах. Полный объем цилиндра — сумма его рабочего объема и объема камеры сгорания ( Va=Vh+Fc ). Степенью сжатия двигателя называется отношение полного объема к объему камеры сгорания ( E=Va/Vc ). Эта величина показывает, во сколько раз уменьшается объем воздуха или рабочей смеси при перемещении поршня от НМТ к ВМТ.

Карбюраторные двигатели имеют степень сжатия в пределах 6. ..10, дизели — 15 . 20. Чем выше степень сжатия двигателя, тем эффективнее в нем теплота превращается в работу. У карбюраторных двигателей степень сжатия ограничена свойствами топлива. При большой степени сжатия у этих двигателей возможно самовоспламенение рабочей смеси и взрывной характер горения (детонация), что снижает их работоспособность и экономичность. У дизелей с повышением степени сжатия возрастают нагрузки на деталь двигателя.

Источник

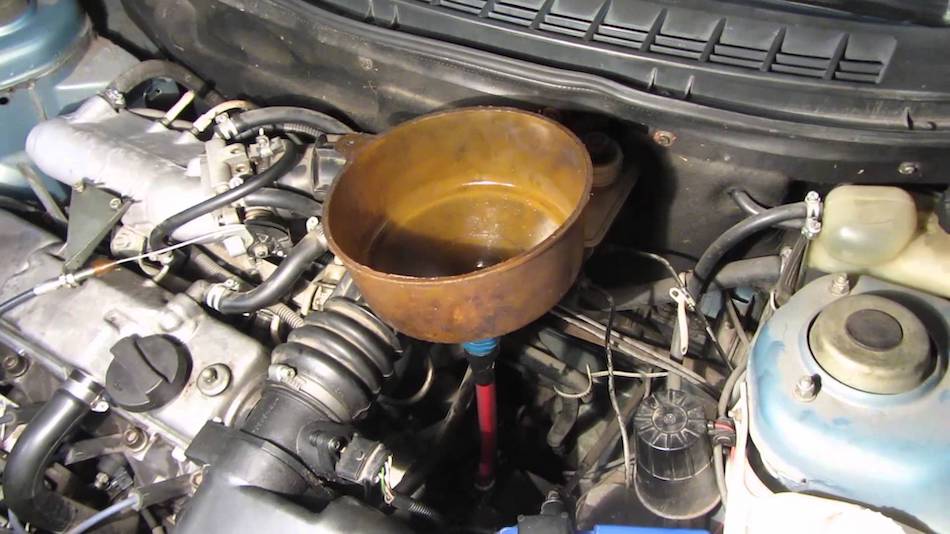

Расход масла

Показатель расхода масла указывается производителем автомобиля в технической документации к нему. Нормальным считается потребление смазки в соотношении 0,8–3% от потребляемого количества топлива. Также на этот показатель влияет размер двигателя, он увеличивается на больших, мощных агрегатах, особенно дизельных. Различают расход масла:

• Штатный – испарение смазочного материала с цилиндров, выдавливание через картер газами, смазка компрессора турбины;
• Нештатный – течи уплотнений, потеря масла через сальники коленвала, маслосъемные поршневые кольца, перемычки поршня, когда происходит их разрушение.

К чрезмерному расходу приводит использование масла низкого качества и несоответствующей требованиям технической эксплуатации марки.

Газовый двигатель

Газовые двигатели на сегодняшний день в автоиндустрии в чистом виде почти не используются, поскольку частые поломки моторов, стали причиной полного отказа от них. Вместо этого, газовые установки зачастую можно встретить на бензиновых автомобилях, что значительно экономит расход денег на горючее.

Газ с баллона подаётся на редуктор, который распределяет топливо по цилиндрам, а затем горючее попадает непосредственно в камеры сгорания. После этого с помощью свечей зажигания газ воспламеняется. Единственным недостатком использования газовой установки считается то, что мотор теряет 20% своего потенциального ресурса.

Объем двигателя

Рабочий объем ДВС определяет его мощность. Этот параметр измеряется в см3, но чаще в литрах. Он определяется путем суммирования внутреннего объема всех цилиндров силового агрегата. За основу в вычислениях берется поперечное сечение цилиндра и умножается на длину хода по нему поршня. В результате получается рабочий объем. Параметр также определяет во многих странах мира сумму сборов. Соответственно чем больше объем, тем мощнее двигатель, а значит, его владелец заплатит больший взнос. Перспективным направлением разработок современности являются ДВС с изменяемым объемом. Это технология, когда при определенных условиях цилиндры отключаются.
