Установка gsm модуля на сигнализацию starline

Регистрация на портале Starline

Чтобы управлять модулем GSM с помощью ПК или приложения для мобильного гаджета, необходимо пройти регистрацию на официальном портале Старлайн.

Процедура создания учетной записи выполняется так:

1. Пользователь заходит на сайт системы. На главной странице нажимается кнопка «Зарегистрироваться».
2. Откроется окошко, где надо указать персональные данные. В частности, речь идет о пароле для авторизации аккаунта, а также адресе электронного ящика. Если владельцу известен номер карты, установленной в блоке GSM, надо поставить галочку напротив соответствующего пункта.
3. После ввода данных кликается клавиша «Готово». Затем на указанный адрес почты отправится сообщение со ссылкой для активации учетной записи. Перейдя по ней, пользователь будет автоматически перенаправлен в личный кабинет на портале Старлайн.
4. В основном меню нажимается клавиша «Добавить модуль», производится регистрирование нового девайса. В открывшемся окне указывается тип устройства, в данном случае речь идет о GSM.
5. Вводится имя для модуля, номер мобильного телефона, и отправляется сообщение с текстом 00581 с номера владельца машины. Обратно должен прийти пароль, который указывается в необходимое поле на сайте. По завершении кликается кнопка «Продолжить», на этом процедуру регистрирования учетной записи можно считать оконченной.

Режимы «Охрана» и «Снято с охраны»

Нужно четко уяснить, что реакция на события с последующей отправкой SMS возможна только в режиме охраны. Сам этот режим, по идее, должна активировать «внешняя» сигнализация. Но инженеры фирмы Старлайн оставили другую возможность:

1. Чтобы включить «охрану», на номер модуля отправляют SMS «11»;
2. Снятие с охраны производят отправкой другого SMS, «10».

Если охрана отключена, модулем пользуются так: отправляют SMS с запросом, получают ответ с результатом. Но если авто начнут перемещать, взламывать замки и так далее, то реакции не последует.

Скриншот базового руководства

Заметим также, что у рассматриваемого здесь устройства есть три режима управления: IM, CM, SM. В первом случае, то есть в режиме IM, модулем должна управлять сигнализация Старлайн. Как раз такой режим задан изначально, и лучше ничего не менять – управление может вестись и «по кабелю», и «с телефона». А вот шнур в серой оболочке, который используется для управления, лучше заизолировать.

Базовая схема подключения M30

При замыкании «серого» кабеля с «массой» отключить охрану будет нельзя. Но для режимов, отличных от CM, это утверждение не верно.

Проблемы и варианты их решения

Модуль не может похвастаться особой стабильностью своей работы, иногда все таки приходится потанцевать возле него с бубном.

Обновление ПО GSM-модуля Мастер 5

Независимо от характера проблемы стоит для начала обновить прошивку модема на актуальную. Делается это “по воздуху”, без участия компьютера и программатора. Для этого отключаем охрану и отправляем SMS-команду 00591. На момент покупки у меня была версия HB03-O5, в ответ на данную команду пришла SMS: “HB03-O6, Обновление GSM, Пожалуйста подождите…”:

Через несколько минут модуль перезагрузился и прислал стандартное приветствие, но уже с новой версией прошивки.

Не выполняются команды через приложение, но работают SMS и звонки

Самая распространенная причина такого поведения — отсутствие GPRS соединения. Проверяется SMS-командой 41, в ответ приходит статус сотовой сети, координаты, напряжение аккумулятора, статус охраны и замков/дверей. Нас интересует первая строчка вида GSM: 31 (G). Если в скобочках у вас значение отличное от G, значит что интернет-соединения модуля нестабильно, отсюда и неработоспособность приложения. В первую очередь стоит попробовать:

• выключить GPRS-соединение SMS-командой 00550;
• перезагрузить модуль (команда аналогична скидыванию клемм АКБ) SMS-командой 00990;
• дождаться SMS-приветствия и включить GPRS обратно SMS-командой 00551.

Если не помогает, стоит попробовать просто позвонить на сим-карту, установленную в сигнализацию. Иногда это восстанавливает работоспособность модуля.

Во всех других случаях стоит подумать над сменой расположения блока сигнализации по отношению к металлическим элементам кузова автомобиля и сменой сим-карты на другого оператора.

Приложение часто теряет связь с машиной, красная иконка статуса

Помимо рекомендации в прошлом пункте, стоит попробовать снизить интервал пингов до 30–45 секунд SMS-командой следующего вида:

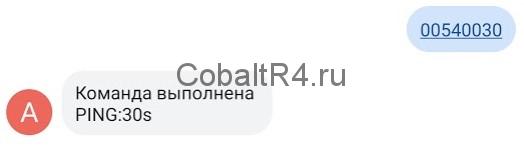

005400xx — где вместо xx указываем количество секунд.

Например:

Модуль завис и не реагирует даже на звонки, сбрасывает после трех гудков

Тут только один вариант — обесточить охранный комплекс. Иначе говоря скинуть клемму с АКБ, но стоит помнить о настройках магнитолы. На некоторых автомобилях после такой операции приходится вводить код для разблокировки оной.

Не открывается/не закрывается машина во время автозапуска

Это не столько проблема, сколько невнимательное чтение инструкции. В данном случае для отпирания и запирания центрального замка нужно использовать команды “Постановка на охрану” и “Снятие с охраны”.

Не открывается багажник, хотя с брелка работает

Управление багажником происходит по дополнительному каналу №1. Соответственно, если багажник отпиарается с брелка, то достаточно функцию AF#21 перевести из значения 2 (или другого) в значение 1. Про программирование сервисных функций подробнее читайте в статье про установку сигнализации.

Потерял красную карту или купил машину с привязкой к номеру старого владельца

Для начала придется сменить мастер номер (М1) в настройках GSM модуля. Делается это путем отправки SMS-команды 009902 с телефона прошлого владельца. Эта команда сбрасывает привязку к номеру и обнуляет пароли PW и PS. Далее просто инициализируем модуль на работу с вашим номером телефона, как указано данной статьи.

Переходим далее:

Нас интересует подключение нового GSM модуля:

Теперь возвращаемся к телефону и отправляем с него SMS-команду на включение GPRS (интернета на сигнализации): 00551 . Ждём подтверждение в виде ответного SMS и затем отправляем команду на запрос пароля для подключения к онлайн сервису телематики: 00581 .

Полученный код вводим в следующем диалоговом окне на сайте, вместе с наименованием устройства (любое) и номером (сим-карты, установленной в сигнализации):

Всё, на этом процедура смены владельца завершается. Теперь сигнализация управляется с вашего телефона звонками и SMS-командами, а так же через приложение или сайт телематики.

Просмотров статьи: 2 850

Схема подключения модуля

Настройка модуля

Для управления модулем и получения уведомлений запишите номер владельца (М1) в память модуля.

С номера М1 все команды отправляются без GSM-пароля. Для отправки команд с других номеров необходимо в начале текста с командой вводить установленный GSM-пароль (например, для запроса координат отправьте следующее SMS-сообщение:  1234 40, где 1234 — GSM-пароль, 40 — номер команды).

Для записи телефонного номера, как телефона М1 (если он еще не записан) и создания GSM-пароля, отправьте SMS-команду ХХХХ М1 YYYY TEL,

где ХХХХ — сервисный код, указанный на пинк-конверте или пластиковой карте владельца;

YYYY —  4-значный GSM-пароль, который нужно придумать самостоятельно;

TEL — телефонный номер в формате +7ххх ххх хх хх, который будет записан как М1.

Список SMS-команд приведен в таблице:

Текст SMS-команды	Значение команды
10	Выключеие охраны
ОХРАНА-
О-
11	Включение охраны
ОХРАНА+
О+
12	Включение охраны без датчика удара
13	Включение охраны без дополнительного датчика
14	Включение охраны без предварительного уровня датчика удара
15	Включение охраны без датчика наклона и датчика движения
19	Включение режима «Паника»
ПАНИКА
PANIC
20	Дистанционная остановка двигателя
ДВИГАТЕЛЬ-
Д-
D-
21	Дистанционный запуск двигателя
ДВИГАТЕЛЬ+
Д+
D+
220	Отключение предпускового подогревателя
221	Включение предпускового подогревателя
30 ХХХХ	Выключение режима Антиограбление, где XXXX — код экстренного выключения охраны, указанный на пластиковой карте или пин-конверте владельца.
АНТИ- ХХХХ
А- ХХХХ
31	Включение режима «Антиограбление»
АНТИ+
А+
40	Запрос координат автомобиля
GPS
41	Запрос состояния автомобиля
АВТО
СОСТОЯНИЕ
AUTO
45	Запрос о состоянии GSM/GPRS соединения и данных о балансе
БАЛАНС
ДЕНЬГИ
BALANCE
MONEY
50	Отключение «Сервисного режима»
СЕРВИС-
С-
S-
51	Включение «Сервисного режима»
СЕРВИС+
С+
S+
70	Отключение режима «Свободные руки»
РУКИ-
Р-
R-
71	Включение режима «Свободные руки»
РУКИ+
Р+
R+

Список доступных функций в личном кабинете

1. Отображение информации о состоянии заряда АКБ, баланса SIM-карты, температуры салона, температуры двигателя.
2. Управление охранным комплексом.
3. Информация о местонахождении автомобиля.
4. Отображение треков.
5. Просмотр истории событий.
6. Данные о манере вождения.
7. Настройки сети.
8. Настройки мониторинга.
9. Настройка телефонов владельца.
10. Настройки управления с телефона.
11. Настройки оповещения на телефон.
12. Настройки сервера.

Регистрация модуля в охранный комплекс

Для регистрации модуля в охранный комплекс выполните следующие действия:

1. Переведите комплекс в режим «Снято с охраны».
2. Выключите зажигание (если оно было включено).
3. Нажмите на сервисную кнопку 7 раз.
4. Включите зажигание. Последуют 7 сигналов светодиода сервисной кнопки и 7 звуковых сигналов.
5. Вход в режим регистрации будет подтвержден 2 вспышками светодиода сервисной кнопки и 2 звуковыми сигналами.
6. Отправьте SMS-команду РЕГ ХХХХ, где ХХХХ — код экстренного выключения охраны, указанный на пин-конверте или пластиковой карте владельца из комплекта поставки StarLine Мастер-6 GMS+GPS.

7. Выход из режима регистрации устройств осуществляется автоматически через 5 минут или при выключении зажигания.

   Далее выход будет подтвержден 2 вспышками светодиода сервисной кнопки или трансивера и 2 звуковыми сигналами, после чего последуют сигналы, количество которых будет соответствовать общему числу зарегистрированных брелоков, брелоков-меток BLE и смартфонов. После завершения регистрации на номер телефона владельца придет SMS-сообщение со списком зарегистрированных устройств.

Преимущества

Среди достоинств следует отметить:

Возможность подключения сим-карты и прописывание в ней до 4 номеров. Постоянно на подключенный телефон поступают сообщения о состоянии авто. При возникновении чрезвычайных ситуаций на телефон поступают сообщения с текстом, благодаря чему владелец машины может сразу обнаружить причину, из-за которой сработала система.
Модуль GSM является эффективной защитой от взлома и прочих повреждений. Передача сигнала в реальном времени по каждому элементу позволяет быть уверенным в целостности автомобиля.
Если машина оснащена предпусковым обогревателем, то GSM модуль для Starline A91 или А93 может запустить его по команде мобильного устройства. Сигнал работает практически с любого расстояния, благодаря чему владелец автомобиля может выполнить задачу и не спускаться в салон авто преждевременно.
Модуль имеет достаточно компактные размеры, поэтому его установка не повлияет на вид автомобиля. Блок антенн встроен в сам модуль, благодаря чему не требуется выделение отдельного места для оборудования.
GSM модуль отличается высокой термостойкостью. StarLine производит технику, которая может работать в разных регионах страны. Устройства хорошо справляются с задачами даже при -40 градусах или +85 градусах. Карта, которой комплектуется модуль, функционирует в большем диапазоне температур. Sim-карта может работать при -45 и +105 градусах, а также при постоянных вибрациях, повышенной влажности воздуха, постоянных ударах.
GSM модуль для Starline A93 и А91 потребляет небольшое количество электроэнергии

Прибор практически не разряжает аккумулятор, что очень важно при поездках на дальние расстояния и при длительных командировках.
Модель GSM-мастер включает в себя функцию антиограбления, защищающую не только сам автомобиль, но и людей, которые находятся внутри него. При насильном выталкивании водителя из машины система позволяет уехать на транспортном средстве на некоторые расстояние, но после этого происходит блокировка двигателя, а данные о происшествии поступают на мобильный номер владельца авто

Безопасность движения для остальных участников движения обеспечивается включением аварийной сигнализации. Мотор блокируется при замедлении движения до 30 км/ч.
Так как помимо основных функций GSM модуль выполняет множество дополнительных команд, то приборы автомобиля, подключенные к устройству, могут быть активированы заблаговременно. Чаще всего используется команда запуска движка. Также весьма популярна среди автовладельцев опция постановки охраны со звуковым сигналом либо без него. Интересный способ подтверждения предупреждает незаконное проникновение в машину и ее угон.

Преимущества установки GSM модуля в автосигнализацию Starline A93

Основное достоинство подключения GSM устройства к сигнализации с автозапуском двигателя A93 через программный интерфейс заключается в мониторинге координат авто. Благодаря наличию модуля автовладелец может в любой момент получить на телефон данные о месте расположения машины. Погрешность при выявлении координат может составить до нескольких метров при условии, что на местности минимум помех. Это позволит своевременно определить местоположение авто в случае угона и вернуть машину.

Использование GSM устройства для Starline A93 обеспечит возможность мониторинга машины в пределах зоны действия мобильного покрытия, то есть практически везде.

Модули M22 и GSM-мастер, устанавливающиеся в А93, имеют такие преимущества:

1. Оповещение автовладельца, устройства от Старлайн работают с СИМ-картами любых операторов, независимо от страны. В память карточки потребитель может записать до четырех номеров, на которые будут поступать извещения с текстом. Автовладелец может выбрать метод оповещения для отдельного номера индивидуально. В случае срабатывания тревожного сигнала система сообщает причину, по которой это произошло.
2. Эффективная защита. Модуль М22 можно использовать автономно от сигнализации. Процессорный блок оборудован тремя разъемами, к ним допускается подключить концевые переключатели дверей, багажного отсека, педали тормоза и т. д. Каждый из входов программируется отдельно, при активации на телефон владельца будет приходить сообщение с конкретным текстом по выбранному типу извещения.
3. Если автомобиль оборудован предпусковым обогревателем, GSM устройство может использоваться в качестве пейджера для управления этой системой. Процедура активации производится посредством отправки сигнала по дополнительному каналу. Есть нюансы использования функции. Для управления предпусковыми подогревателями Вебасто автовладелец должен заранее подключить устройство по шине W-Bus.
4. Компактность модуля позволит выполнить скрытую установку. Небольшие размеры устройства связаны с тем, что антенный адаптер интегрирован внутрь процессорного блока.
5. Термостойкость модулей. Все охранные средства Старлайн производятся с учетом температур, которые могут преобладать как в южных, так и в северных регионах России. Устройство отлично справляется со своими задачами в -40 и +85 градусов. В комплектацию к модулю входит специальная карточка, функционирующая в обширном диапазоне температур – от -45 до +105 градусов. Примечательно, что эта карта может работать в условиях вибраций, высокой влажности воздуха, загрязнений и ударов.
6. Еще одно преимущество модуля – энергосбережение. Благодаря инновационным технологиям, использующимся при производстве, потребитель сможет поставить устройство и не переживать за разряд АКБ. Работа девайса не приведет к снижению емкости батареи.
7. В модели GSM-мастер предусмотрен режим антиограбления, который позволит защитить не только машину, но и автовладельца. Если произойдет вынужденная остановка и водителя силой выгонят из салона авто, то модуль вычислит разбойное нападение и позволит злоумышленнику отъехать на определенное расстояние от владельца. После этого произойдет автоматическая активация блокировки силового агрегата. Информация о событии поступит на телефон автовладельца, а другие участники будут предупреждены о скорой остановке автомобиля посредством аварийной сигнализации. Блокировка силового агрегата осуществляется при снижении скорости движения до 30 км/ч.
8. Еще одно преимущество заключается в возможности управления дополнительными устройствами, подключенными к автосигнализации Старлайн, и сервисными опциями. К примеру, потребитель может реализовать пуск мотора дистанционно, на расстоянии. Также можно настроить автоматическую активацию опции защиты при конкретных условиях. Ставить машину на охрану с подтверждением сирены или без нее и т. д.

Stason Nissan привел краткое описание комплектации и основных преимуществ устройства Старлайн М22.

SMS управление

SMS управление осуществляется через отправление сообщений на номер автомобиля. Список команд можно найти в инструкции. Основные из них имеют аналогичные наименования с голосовым управлением. Но при этом имеются дополнительные названия команд.

SMS команды управления

Важно отметить, что смс контроль имеет несколько большие возможности. Например, владелец может запустить или остановить предпусковой обогреватель, активировать режим «ПАНИКА», запросить данные о балансе, состоянии GSM, включить «Антиограбление»

Также только через SMS сбрасывается код авторизации.

Помимо основных команд, в системе предусмотрены информационные алгоритмы, а также настройки. К ним относятся запрос списка зарегистрированных устройств, пароля, информации о качестве сигнала и другие.

Также автовладелец может удаленно записывать и удалять основные номера телефонов, запрашивать для них пароли и осуществлять другие изменения работы охранного комплекса.

Использование ЖСМ модуля «Старлайн» предоставляет владельцам ТС достаточно гибкие возможности по контролю своего имущества.

Как установить?

Разберем процедуру установки GSM устройства своими руками на примере автомобиля Мицубиси Лансер:

1. Перед непосредственной установкой надо произвести демонтаж облицовки на центральной консоли, если управляющий модуль “сигналки” был размещен за приборную панель. Нужно получить доступ к процессорному блоку, он может быть установлен где угодно, но обычно ставится за щиток приборов. Если не знаете, где стоит девайс, обратитесь к установщику вашей “сигналки”. В Мицубиси Лансер надо выполнить демонтаж передней панели, дефлекторов печки, нижней части облицовки, а также самого щитка.
2. Затем выполните снятие облицовки аудиосистемы. Это потребуется для демонтажа консоли, поскольку в этих моделях авто она защищена со всех сторон облицовкой.
3. Когда демонтаж центральной консоли будет выполнен, производится снятие панели приборов. В Мицубиси Лансер для разбора потребуется заранее снять дефлектор печки. После отсоединения фиксаторов надо отключить разъем клавиши INFO. Выполните демонтаж приборки и отложите ее в сторону.
4. Теперь получен доступ к процессорному устройству охранного комплекса. Надо отсоединить все штекеры и отложить блок в сторону.
5. Разберите процессорный модуль, для откручивания болтов его корпуса потребуется отвертка. Затем разберите девайс и извлеките из него основную схему. Монтаж GSM устройства осуществляется в специально предназначенный для этого паз, расположенный на плате процессорного блока. Разместить прибор неправильно не получится, поскольку все монтажные места отмечены на нем. Чтобы облегчить процедуру подключения для потребителей, производитель указал на плате охранного комплекса Старлайн схему монтажа GSM устройства.
6. После успешного монтажа производится установка СИМ-карточки, которая входит в комплектацию. Извлеките карту и установите ее в специальный разъем на GSM устройстве.
7. Монтаж GSM девайса окончен, теперь можно выполнять сборку устройства. Процедура производится в обратной последовательности. Извлеченная ранее схема устанавливается в процессорный модуль, ничего перепутать не получится, поскольку есть только один способ монтажа.
8. Затем производится подключение процессорного блока к разъемам сигнализации за приборной панелью. Зафиксируйте устройство на месте, выполните сборку облицовки центральной консоли. При подключении оставьте доступ к сервисной кнопке, с помощью которой будет выполняться программирование модуля. Эта клавиша также позволит обнулить все настройки.

Информационные команды

Текст SMS-команды	Значение команды	Телефон М1	Телефон М2, М3, М4	Гостевой телефон
05	Запрос списка зарегистрированных устройств
РЕГ?
REG?
06	Запрос GSM-пароля
GSMPSW?
07	Запрос списка телефонов, записанных в память основного блока
ТЕЛ
ТЕЛЕФОНЫ
TEL
PHONES
09	Запрос информации о качестве сигнала GSM, значении напряжения АКБ, версии ПО компонентов системы
ИНФО
INFO
ПОРОГБАЛАНСА X	Установка нижнего порога для оповещения о снижении баланса SIM-карты, где Х — значение в рублях.
ПОРОГБАЛАНСА?	Запрос информации о нижнем пороге оповещения о снижении баланса SIM-карты.
ПОРОГАКБ XX.X	Установка нижнего порога для оповещения о снижении заряда АКБ, где XX.X — значение напряжения от 10.0 до 12.0 в Вольтах.
ПОРОГАКБ?	Запрос информации о нижнем пороге оповещения о снижении АКБ.

Основные функции GSM модуля

Контроль сигнализации и ее управление. Пользователь может контролировать состояние авто, датчиков, независимо от расстояния между владельцем и ТС.
Оповещение автовладельца о любых изменениях в работе охранной системы. В память модуля можно записать до 4 номеров, куда будут приходить уведомления.
Некоторые модули, включая M22, могут подключаться и использоваться автономно. Встроенный процессорный блок имеет три разъема для подключения концевиков дверей, крышки багажника и педали тормоза. Каждый их них программируется индивидуально.
При наличии в авто предпускового обогревателя управление им может осуществляться через GSM

Важно подключить «Вебасто» или «Эбершпехер» через W-BUS для возможности использования телефона в качестве пейджера

Среди уникальных функций GSM модуля стоит отдельно выделить режим антиограбления. В данном случае комплекс способен распознать вынужденную остановку автолюбителя и ситуации, когда его силой выгоняют из автомобиля. Система позволяет как сохранить движимое имущество, так и здоровье владельца.

Принцип работы построен на том, чтобы дать грабителю уехать от пострадавшего на определенное расстояние, после чего комплекс заглушит силовой агрегат.

Блокировка осуществляется на скорости менее 30 км/ч. Предварительно злоумышленник будет предупрежден о скорой остановке двигателя. А учитывая компактность модуля и возможность его скрытой установки, отключить его быстро не удастся.

Также ЖСМ модуль выполняет и стандартные функции. Это дистанционный запуск двигателя, его остановка, настройка активации защиты с сиреной или без нее. Для работы с системой пользователю достаточно скачать приложение на телефон.

Способы управления и возможности

Обзор способов управления GSM устройством:

1. Передача команд может осуществляться посредством звонков на номер, карточка которого установлена в устройстве GSM. Чтобы дополнительно защитить устройство от взлома, можно настроить его так, чтобы оно работало с конкретным номером телефона и не реагировало на звонки с других номеров.
2. Управление опциями может производиться с помощью SMS-сообщений, содержащих команды. При попытке угона потребитель может переслать на GSM устройство команду о немедленной блокировки мотора.
3. Управлять устройством можно через сеть, методом установки специальной программы на телефон.

Возможности, которые обеспечивает установка GSM модулей на сигнализацию:

1. Потребитель может отправить запрос на модуль, чтобы удостовериться в качестве GSM сигнала. Также посредством отправки сообщений узнается о состоянии АКБ машины, разряжена ли батарея или нет. При необходимости можно узнать версию установленного на модуле ПО.
2. Посредством сообщения можно узнать баланс на карточке, которая установлена в устройстве.
3. В сообщении автовладельцу может быть отправлена информация о превышении скорости.
4. Есть возможность записи индивидуальных текстов сообщений для получения.

Канал АвтоАудиоЦентр рассказал об основных опциях и особенностях GSM модуля Старлайн модели М22.

Старлайн а91 инструкция по эксплуатации брелка

Сигнализация комплектуется двумя брелоками – с обратной связью (с жидкокристаллическим дисплеем) с тремя кнопками и без обратной связи с двумя кнопками.

Маленький брелок может только ставить и снимать с охраны. Кнопка 1 – постановка, кнопка 2 – снятие. Но в случае тревоги он будет пищать, если сработает какая-либо охранная зона в режиме охраны.

1.1. Продолжительность нажатия кнопок брелков

• короткое нажатие – одиночное нажатие одной или нескольких кнопок длительностью не больше пол секунды;
• длительное нажатие – нажатие и удерживание одной или нескольких кнопок до звукового сигнала брелка;
• двойное нажатие – нажать кнопку два раза подряд в течение пол секунды;
• последовательное нажатие – два нажатия одной или разных кнопок. Сначала жмём и удерживаем кнопку до появления звукового сигнала, после чего отпускаем её и жмём на вторую (или эту же) кнопку коротко.

Основные команды управления брелков Starline A91

Для постановки в охрану Старлайн А91 с подтверждающими сигналами сирены коротко нажмите клавишу 1.

1.2.2. Постановка и снятие без звука

Чтобы отключить звук на сигнализации Старлайн А91 при постановке на охрану надо нажать и удерживать клавишу 1 на брелке до звукового сигнала, после чего отпустить её и снова нажать, но уже коротко.

Чтобы без звука открыть автосигнализацию нажмите на клавишу 2 долго до сигнала брелока, а потом на неё же коротко.

При беззвучном режиме при снятии с охраны и постановке на охрану не будут издаваться сигналы сирены. Но при тревоге она запищит.

1.2.3. Бесшумный режим Старлайн а91

В бесшумном режиме при сработке охранной зоны сирена будет молчать. Вся информация будет отображаться только на брелоке.

Для включения режима бесшумной охраны нажмите кнопку один длительно, а затем клавишу два коротко.

Так вы отключите сирену на весь цикл охраны. В это время на брелке будет отображаться значок перечёркнутой сирены

1.2.4. Посмотреть температуру двигателя, салона и состояние автомобиля на брелке

При кратковременном нажатии кнопки 3 Старлайн а91 можно посмотреть, какая температура в салоне и что в данный момент происходит с автомобилем.

При двойном нажатии клавиши три брелка Starline а91 на дисплее отобразится температура двигателя и состояние авто.

Учтите, что показанные на экране значения температур двигателя и салона могут значительно отличаться от реальных, так как эти показания зависят от мест установки блока сигнализации и датчика температуры.

1.2.5. Режим Паника

Чтобы включить режим паника на Старлайн а91 длительно нажмите 1+2 при выключенном зажигании. Сразу же включится сирена.

Обратите внимание, что режим «Паника» включается именно при выключенном зажигании. Если вы нажмёте эти кнопки при включенном зажигании, то у вас может включиться режим «Антиограбления», что чревато блокировкой двигателя и невозможностью снять с охраны сигнализацию брелоком.

1.2.6. Снятие с охраны без брелка

Может так случиться, что все пульты управления утеряны или в них сели батарейки, а автосигнализация стоит в режиме охраны. Или просто сигнализация не снимается с охраны при нажатии на кнопку на брелоке. Как тогда поступить? Как снять с охраны без брелка Старлайн А91?

В этом случае придётся произвести аварийное снятие с охраны. Происходит это при помощи кнопки Valet (её ещё называют «Override», или «Кнопка аварийного отключения», или «Сервисная кнопка») и ключа зажигания.

Вы должны знать, где находится Valet. Если не знаете, то лучше её всё же найти заранее. Именно вот для таких непредвиденных происшествий.

Для аварийного снятия с охраны проделайте следующее:

1. откройте дверь ключом – при этом сирена закричит (если не включён бесшумный режим охраны) и замигают световые сигналы (повороты или габариты);
2. в течение 20 секунд включите зажигание и нажмите на Valet 3 раза;
3. выключите зажигание – сирена пропищит два раза, и сигналка снимется с охраны.

Вышесказанный способ экстренного снятия с охраны подойдёт, если в системе не установлен pin код аварийного отключения. Если же при установке вам запрограммировали этот код (в этом случае не брелоке будет постоянно гореть значок

1. откройте дверь ключом – при этом сирена закричит (если не включён бесшумный режим охраны) и замигают световые сигналы (повороты или габариты);
2. в течение 20 секунд включите зажигание и нажмите на кнопку Valet число раз, равное первой цифре пин кода;
3. выключите зажигание – если код состоит из одной цифры, то сигнализация снимется с охраны;
4. если код состоит из 2-х или 3-х цифр, то повторите действие 2 и 3.

1.2.7. Блокировка кнопок

Нажатие одновременно кнопок 1 и 3 приводит к блокировке брелка. На его дисплее при этом загорится иконка

Как разблокировать брелок. Одновременное кратковременное нажатие клавиш 2 и 3 приводит к разблокировке кнопок.

Регистрация на starline-online

Зарегистрировавшись на сервисе , потребитель сможет получить доступ к охранному комплексу с компьютера либо из приложения для смартфона.

Процедура создания учетной записи выполняется так:

1. Зайдите на официальный веб-ресурс, кликните на кнопку «Регистрация».
2. В новой форме надо ввести адрес электронной почты и код, который будет использоваться для авторизации. Поставьте галочку напротив пункта, подтверждающего, чтобы вы знаете номер карточки GSM модуля.
3. Нажав на кнопку «Готово», на электронный ящик придет сообщение со ссылкой, по которой надо перейти. В результате перехода вы окажетесь в личном кабинете на сайте Старлайн-Онлайн.
4. Нажмите на кнопку «Добавить модуль», выполняется процедура регистрации устройства. Здесь же надо указать тип девайса, в данном случае имеется в виду GSM модуль.
5. Придумайте имя для модуля, укажите номер телефона и отправьте сообщение с паролем 00581 с основного номера автовладельца. В ответ вы получите код, который вводится в нужное поле на сайте. Жмется клавиша «Продолжить». Регистрация на официальном сайте завершена.

 Загрузка …

Как происходит монтаж GSM модуля?

Процедура состоит из следующих этапов:

1. В первую очередь обеспечивается доступ к управляющему устройству сигналки. Если эта часть была установлена за приборной панелью, потребуется демонтаж облицовки. Доступ к процессору может быть несколько затруднен, поэтому при возникновении сложностей лучше обратиться к мастерам, которые занимались монтажом автосигнализации.
2. Далее потребуется снятие аудиосистемы. Данная манипуляция необходима, так как консоль надёжно защищена со всех сторон облицовочными панелями.
3. После того, как демонтаж консоли будет выполнен, снимается панель приборов.
4. После получения доступа к процессору автомобильной сигнализации потребуется отсоединить штекеры, а изъятый прибор отложить.
5. После разборки процессора потребуется извлечения основной схемы. Для модуля предусмотрен специальный разъем, который расположен на плате процессора. Все монтажные точки тщательно промаркированы, благодаря чему неправильная установка модуля исключено. На плате указана схема установки GSM модуля.
6. После этого потребуется установка sim-карты в специальный слот на GSM модуле.
7. Симка входит в комплект устройства. На этом моменте монтаж самой GSM системы окончен, но потребуется сборка устройства. Сборка происходит в обратной очередности, после чего подключается прибор к разъемам автосигнализации и фиксируется на своём месте.

Для чего нужен модуль GSM?

Использование GSM модуля Starline для сигнализации позволяет:

1. Производить включение и выключение защитной функции транспортного средства, используя в качестве элемента связи мобильный телефон. Подключение к микропроцессорному блоку системы может осуществляться посредством звонка либо передачи SMS-сообщений.
2. Реализация опции дистанционного запуска ДВС, а также его отключения. Возможна настройка основных параметров, чтобы силовой агрегат запускался в определенное время, по таймеру либо в соответствии с уровнем температуры на улице.
3. С помощью GSM устройства у автовладельца есть возможность выполнения проверки состояния всех элементов охранного комплекса. При необходимости можно продиагностировать отдельные части или агрегаты машины, если они подключены к сигналке.
4. Одна из основных функций — автовладелец может следить за состоянием и местом расположения транспортного средства в онлайн-режиме. Для этого используется официальный сервис компании Старлайн. Возможно получение координат путем сообщений на мобильный гаджет.
5. Если модуль оборудован микрофоном, то можно реализовать прослушку в салоне машины. Это позволит своевременно узнать о взломе транспортного средства.

Пользователь Артем Касьянов рассказал подробно о необходимости использования таких устройств в автомобилях.

Что представляет собой GSM модуль и для чего предназначен

GSM модуль представляет собой компактную плату, которой доукомплектовывается основная система. В конструкцию входит несколько микросхем и слот для СИМ-карты.

SIM идет в комплекте

Но стоит обратить внимание, что она зарегистрирована на производителя, расположенного в СПб, из-за чего стоимость услуг может быть достаточно высокой при условии использования в другом регионе РФ

К слову, ЖСМ модули «Старлайн» работают с любыми операторами мобильной сети, что позволяет подобрать наиболее комфортный для себя тариф.

Важной особенностью выступает отсутствие антенны. В большинстве аналогов она присутствует и значительно усложняет монтаж модуля

В «Старлайн» за связь отвечает встроенный антенный блок в основной плате. Дополнительные манипуляции со стороны пользователя не требуются.

Качество связи достаточное для отслеживания авто и управления сигнализацией в любом месте, где имеется покрытие мобильного провайдера.

Модули GSM могут устанавливаться на большинство сигнализаций Старлайн. Они могут быть как интегрированы в системы (с автозапуском или без него), так и сразу присутствовать в поставке автосигнализаций.

В последнем случае в названии охранного комплекса будет присутствовать «GSM». Наиболее популярно применение ЖСМ модулей на Starline a63, a93, a36, a39, а94.

В комплексе с основным функционалом дополнительная установка ЖСМ платы позволит получить более высокий уровень безопасности.
