Что такое ремень грм, через сколько километров его нужно менять и что будет если он порвётся

Для чего служит ремень ГРМ

Теперь разберемся, что такое ремень ГРМ, какой принцип действия. Его основное назначение — связывать между собой распредвал и коленчатый вал.

Назначение и принцип действия устройства

Привод ГРМ представляет собой резиновое изделие с зубчатой внутренней поверхностью. Изготовленный из прочной резины, он надевается на коленвал и на одну или несколько шестерен распредвала. Назначение зубьев — обеспечивать хорошее сцепление и исключать проскальзывание. Их количество строго определено, так как от того зависит синхронизация коленвала и распредвалов. Например, на двигателях ВАЗ-2111 и ВАЗ-2112 устанавливаются ремни распредвалов с 111 и 136 зубьями соответственно.

Ремень газораспределительного механизма

Провод распредвала является важной комплектующей автомобиля, поэтому следует разобраться, что такое ремешок ГРМ, и постоянно контролировать его состояние. Выполнять замену следует согласно регламента через 30-45 тысяч километров пробега или при повреждении его частей

При несвоевременной замене ремень может оборваться, что приведет к (в лучшем случае), остановке машины, в худшем к поломке ДВС и его капремонту или замене. Причина этого в том, что при разрыве или соскоке ремня исчезает синхронизация валов, в результате поршни начинают ударять по клапанам. Так как это чаще всего происходит на высоких оборотах, комплектующие быстро приходят в негодность.

Продлить срок службы двигателя позволяет правильная его эксплуатация. Не стоит запускать двигатель с помощью буксировки, именно в эти моменты большая вероятность обрыва и соскока ремня ГРМ, что приводит к поломке силового агрегата. Дешевле найти и устранить причину неполадки, или вызвать эвакуатор, чем делать капитальный ремонт силовому агрегату. Кроме синхронизации валов, ремень может выполнять функцию привода для насоса:

• охлаждающей жидкости;
• масла;
• топлива с высоким давлением и др.

От исправной работы ГРМ и ремня зависит правильное функционирование двигателя в автомобиле, поэтому следует следить за состоянием системы газораспределения: соблюдать регламентные проверки и вовремя выполнять замены комплектующих, которые пришли в негодность.

Расшифровка обозначений ремня ГРМ

Расшифровку обозначений ремня газораспределительного механизма по международным стандартам можно рассмотреть на примере ремня для силового агрегата ВАЗ-2111. На этих двигателях устанавливается ремень ISO-58111×19. Первые две цифры – 58 – содержат зашифрованную серию зубьев. В рассматриваемом случае шаг и профиль без желобка, полукруглой формы с высотой 3,5 мм. Следующие цифры – 111 – означают количество зубьев. За знаком X идет цифра 19, обозначающая ширину ремня. Могут встретиться зубья в форме скругленной трапеции (эвольвентные). Они полностью могут заменяться описанными выше.

Многие производители зубчатых ремней указывают не обозначение по ISO, а номер, который соответствует собственному каталогу. Ниже приведена таблица с обозначениями и краткими характеристиками ремней разных производителей.

Зубчатый ремень фирмы Dayco

Производитель	Обозначения ремня
ДВС 8V	ДВС 16V
Contitech	CT 527	CT 996	Ремни марки поставляются во многие страны мира. Они могут устанавливаться как на отечественные, так и на импортные марки машин.
Bosch	ZP 1 987 949 095	ZP 1 987 049 559	Надежные, малошумные обеспечивают синхронную передачу в течение всего срока эксплуатации. Имеют широкое применение.
Gates	5521	5539	Компания находится на рынке уже более 100 лет, предлагает широкий спектр приводов как для зарубежных, так и для отечественных автомобилей.
Dayco	111 SP 190 EEU	136 SP 254 H	Ремни обладают высоким износостойкими качествами. Компания поставляет 40 лет ведущим фирмам продукцию для первичной комплектации, поэтому имеет безупречную репутацию.

Важны не только геометрические параметры, но также и эксплуатационные характеристики зубчатых ремней. Ремни должны быть:

• прочными на разрыв;
• надежными;
• соединение с основой должно выдерживать эксплуатацию в широком диапазоне температур;
• наработка должна выдерживать до полного износа;
• после наработки должно существовать допустимое удлинение.

Таким образом, следует использовать ремни проверенных производителей, имеющих высокое качество и долгий срок службы.

Как и какой ремень ГРМ лучше выбрать: 4 главных критерия

Подобрать соответствующий ремень так же просто, как и любую другую деталь

Нужно лишь обращать внимание на знаки, которые подтверждают оригинальность выбранного товара. Рекомендуем при выборе опираться на основные характеристики продукта, чтобы не задаваться вопросом о том, какие ремни ГРМ лучше брать

Итак:

Цифры. Большинство неверно считают, что приводы газораспределительных механизмов производят и маркируют индивидуально. В реальности они нарезаются из одного куска материала, на который заранее нанесли дифференцированный цифровой код. Нередко в продаже можно увидеть ремни, имеющие одинаковые числа. Данный признак может говорить о подделке, поэтому нужно отказаться от покупки такого товара.

Сертификат соответствия, голограмма. Производители, чтобы обезопасить свой товар и доказать его оригинальность, стали наклеивать на упаковки специальные голограммы и прикладывать к каждой сертификат. До начала покупки проведите визуальный осмотр коробки и ее содержимого. Если вы не обнаружили документ, подтверждающий качество продукции, то спросите обязательно у продавца. Получили отказ, значит, следует сразу отказаться от приобретения данного экземпляра.

Цена. Данный показатель является второстепенным, однако поможет определить, подделка перед вами или нет. Тут вам нужно быть знатоком в вопросе расположения фирм-производителей на иерархической лестнице. Одни назначают высокую цену за товар, другие принадлежат к бюджетной линейке изделий

Важно также помнить правило: подделывают ту продукцию, которая может принести прибыль. Следовательно, в группе риска ремни ГРМ, которые имеют средний и высокий ценовой показатель.

Внешний вид

Достаточно важный показатель качества приобретаемого товара. Тщательно осмотрите привод на наличие различных, даже самых мельчайших нарушений целостности его поверхности, зубьев (все ли на месте)
Обратите внимание на внешний вид упаковки: на месте ли голограмма, информация о производителе, нет ли прорывов либо помятостей. Довольно часто неприглядный вид бокса списывают на процесс перевозки, но в 80 % случаев такая причина не является правдой.

Устройство газораспределительного механизма

Газораспределительный механизм состоит из:

1. распределительного вала;
2. толкателей;
3. клапанов;
4. коромысла;
5.  штанги;
6.  привода.

1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.

2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.

Виды толкателей: роликовые, цилиндрические, грибовидные.

Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.

3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.

Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм.  Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.

Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.

Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров. Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.

Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.

Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.

4. Штанги

Штанги служат для передачи усилия от толкателей к коромыслам.  Штанги толкателей могут иметь  форму полых цилиндрических стержней со стальными наконечниками.

Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.

5. Коромысло

Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).

Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках.  Втулки предназначены для уменьшения трения между осью и коромыслом.

6. Привод распределительного вала

Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.

 Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.

Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.

Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.

Где находится ремень ГРМ в машине?

Ремень газораспределительного механизма расположен с противоположной стороны от маховика (что это такое и какие бывают модификации, читайте здесь). Он надевается на шкивы коленчатого и распределительного валов. Они могут быть выполнены в виде широких шестеренок или обычных шкивов. В первом случае при слабом натяжении ремня он не проскользнет, благодаря чему сохранятся настройки фаз газораспределения.

Первые ремни были усилены металлическими кортами, но более эластичные модификации – те, в состав которых входят синтетические волокна. Резина обеспечивает минимальную шумность детали. Независимо от конструкции приводных шкивов мотора на ремне обязательно имеются зубья, благодаря чему обеспечивается наилучшее сцепление с контактной поверхностью деталей.

Помимо установки на распределительный и коленчатый валы ремень также подсоединяет к агрегату и другое навесное оборудование, например, помпу. Остальные механизмы подсоединяются к мотору при помощи своих ремней.

Конструктивно легче было бы соединить все механизмы одним ремнем, однако это значительно сократит срок службы этого элемента. Независимо от типа мотора автопроизводители максимально облегчили доступ к ремню, чтобы его легче было бы проверить и заменить.

Каждая модель автомобиля имеет свой ремень ГРМ, так как конструкция моторов разная. В каждом отдельном случае диаметр кольца будет разной. Чтобы обеспечивалась максимальная прочность фиксации этого элемента на шкивах, его натягивают при помощи специального ролика (часто продается в комплекте с ремнем).

Какой ремень ГРМ лучше по отзывам водителей

1. Два раза Gates ставил.

   «Устанавливал Gates два раза. Конечно, менял через 90 тыс. км. Даже отработав такую нагрузку, старый ремень был еще в норме!».

2. Gates из Китая и из Европы – разные вещи.

   Во-вторых, значение имеет и выбор рынка. Тут тоже нужен правильный ход. Вот, например, недавно был обвал рубля. Так, «Ниссан» и «Рено» стали отправлять для России элементы расходников из дешевой линейки, хотя и оригинальные.

   Какой же лучше? Ремень ГРМ от Hutchinson либо GoodYear выпускается отличного качества, однако они не так сильно распространены в России».

3. Conti – не круто.

   «Можно Gates. Хотя, если попадется ремень Dayco, то только они. ГРМ от Сonti не очень хороший, проверено на опыте».

4. На моем дизеле – Dayco

   «Если хотите оригинальный ремень, то выбирайте компанию Conti или BOSCH. Главное, установить все грамотно и ничего не повредить, тогда спокойно 60 тыс. км проедешь без проблем. Сейчас у меня на дизеле стоит ремень от Dayco».

Последствия обрыва ремня ГРМ

Собираетесь проверить установку ремня ГРМ? А вы знаете, к чему может привести его обрыв? Масштаб последствий зависит от устройства мотора: если конструкция силового агрегата простая, то повреждений будет не много.

Что происходит при обрыве ремня:

• Потребуется капитальный ремонт мотора.
• Придется восстанавливать газораспределительный механизм.

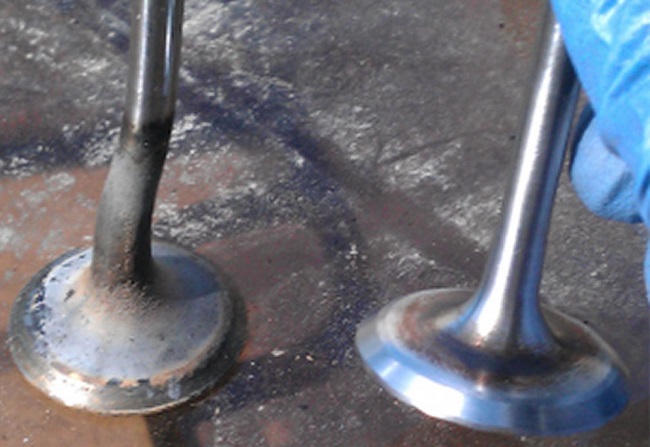

• Случится сгибание клапанов, если ремень ГРМ разорвется в то время, когда они опускаются для выпуска газов (либо впрыска топливной смеси). Коленвал все еще вращается: он встречается с поршнями, которые сильно ударяют по клапанам. Стоит отметить, что такое может произойти с машиной, у которой маленькая камера сгорания либо нет выборки на поршнях.

  Чтобы выяснить последствия поломки, отвезите машину в автосервис, где специалисты снимут головку блока цилиндров и продиагностируют мотор на спецоборудовании. Рекомендуется установить полный комплект клапанов, несмотря на то что в момент обрыва двигатель работал на холостом ходу и сломались только два-три клапана.

• Разрушится поршень. Случается подобная поломка обычно на машинах японского производства из-за мощного удара головками клапанов. Когда ремень ГРМ обрывается на большой скорости, клапаны загибаются, а втулки лопаются: поршни пробиваются осколками. Если вы забыли проверить ремень ГРМ и с вашей машиной произошло такое, придется заменять головку, потратив на ремонт крупную сумму.

Ремень ГРМ следует проверять и на дизельных моторах. Ведь именно они страдают от разрыва этого элемента больше всего. Дизельный силовой агрегат устроен таким образом, что клапаны почти не двигаются. Если ремень ГРМ оборвется, а клапаны будут в верхней мертвой точке, то выйдут из строя:

• распределительный вал и подшипники;
• головка блока цилиндров;
• шатуны (произойдет деформация);
• клапаны (могут погнуться).

Средняя цена за один клапан (не учитывая дополнительные траты) — 1 000 руб. Наверняка придется менять все 16 клапанов. Представьте, сколько денег вы потратите на то, чтобы отремонтировать узел. Не забывайте, что также необходимо купить:

• Ремень либо комплект ГРМ с натяжным и обводным роликом.
• Прокладки для коллекторов (впускного и выпускного).
• Прокладки для ГБЦ, крышки клапанов.
• Крепежные болты (комплект).
• Помпа (водяной насос), если она изношенна.

Как подобного избежать

Чтобы избежать подобных неприятностей, убытки от которых страховая компания оплачивать не будет, давайте расскажу простейший алгоритм действий:

• Найдите и внимательно изучите инструкции по эксплуатации именно вашего автомобиля.
• В ней написано, когда рекомендуется менять масло, фильтра, и ремень ГРМ в том числе.
• Не пропускайте замену.
• Раз в месяц проверяйте натяжение ремня, регулируйте если это предусмотрено.
• Следите за масляными потеками и не поленитесь протереть ремень сухой тряпкой, если на него капнуло масло или другая жидкость.
• Не забывайте смотреть внешнее состояние, появление трещин или небольшое расслоение, это признаки начала разрушения, лучше не ждать обрыва а менять его.

Что до страховой, это только в рекламе спасает она от всех случаев в жизни. На самом деле, когда реально пытаешься получить страховку, выясняется, что она вообще не оплачивает все, что не вписано в страховой полис.

То, что наступил именно страховой случай, вам нужно будет доказывать и возможно даже в суде, а здесь ущерб по вашей вине, поэтому страховку вам не выплатят!

В автомобильную обязательную страховку, которую сейчас обязаны делать все водители, такие случаи не входят.

Цепной или ременной привод

Для обеспечения вращения двух валов применяются ремни или цепи. Цепная передача использовалась в машинах изначально. Цепи могут иметь от одного до трех рядов звеньев, здесь все зависит от мощности силового агрегата.

Цепь: преимущества и недостатки

Достоинство цепи заключается в высоком ресурсе эксплуатации. Ее растяжение компенсируется за счет специально установленного натяжителя. По сравнению с ремешком она функционирует намного дольше.

Это единственное преимущество цепной передачи.

Минусы таких устройств:

1. Использование цепи влияет на шумность работы силового агрегата. Однорядные изделия издают не так много шума, но двух- и трехрядные цепи более громкие. Их применение способствует довольно шумной работе двигателя машины.
2. Блоки цилиндров, в которых используется цепь, по конструкции представляют собой более сложные устройства. Из-за этого процедура замены изделия значительно усложняется, поскольку автовладельцу нужно иметь прямой доступ к коленвалу.

Ремень: плюсы и минусы

Основные плюсы ременных передач:

1. Если двигатель оборудован ремнем ГРМ, то такое изделие будет работать значительно тише. Водитель может услышать только один звук при функционировании силового агрегата — слабый стук клапанов.
2. Простота замены по сравнению с цепной передачей. Если подготовиться, то можно поменять ремень самостоятельно.

Недостатки:

1. Низкий ресурс эксплуатации привода по сравнению с цепной передачей. В результате длительного использования ремешок обрывается, а это может стать причиной серьезных неисправностей. Восьмиклапанные двигатели практически не страдают от обрывов. В случае с моторами, оборудованными 16 клапанами, сами элементы могут погнуться в результате обрыва. Это приведет к необходимости проведения капитального ремонта, стоимость которого будет значительно выше, чем замена ремешка. Иногда сокращение ресурса и обрыв ремня приводит к образованию трещин на головке или самом блоке цилиндров. Единственным вариантом решения проблемы будет установка новой ГБЦ, при этом меняется и прокладка.
2. Необходимость замены натяжного ролика вместе с ремнем. В некоторых случаях автовладельцам также надо менять водяное насосное устройство и комплект шайб. Ресурс эксплуатации ремешка в среднем составляет около 60 тысяч км пробега. Но если учесть сложные условия использования и наличие брака во многих запчастях, специалисты рекомендуют менять ремень раньше.

В каких случаях нужно менять ремень ГРМ

Замена ремня ГРМ в машине может быть плановой и аварийной. В первом случае действия осуществляются в соответствии с техническими требованиями. Когда в автомобиле установлен поддельный либо дешевый вариант газораспределительного механизма, может возникнуть и второй случай.

Бывает, что механизм используется, как говорится, «на износ». В этом случае быстро уменьшается период его работоспособности. Такое может возникнуть, если другие устройства, приводимые в движение ГРМ, либо отдельные части ременного блока работают неправильно.

Рассмотрим неисправности, которые могут спровоцировать замену газораспределительного механизма вне плана:

• Ремень ГРМ натянут неверно. В основном происходит его перетягивание, которое ведет к быстрому изнашиванию материала, он расслаивается, трескается. Если натяжение слабое, то возможен срыв зубьев. Во избежание таких неполадок нужно проводить проверку значения натяжки ремня газораспределительного механизма с определенной регулярностью. К автомобилям, у которых автоматическая система проверки, это не относится.
• Не проведена замена роликов вместе с ремнем. Большинство начинающих автомобилистов экономят и производят установку только нового элемента газораспределительного механизма. В данной ситуации устройство наверняка перестанет работать гораздо раньше, чем ему положено.

  На самом деле ролики внешне могут выглядеть хорошо, во время проверки вращаться в пределах нормы. Однако спустя немного времени у них случится «клин» и произойдет разрыв ремня. Следовательно, без замены роликов лучше не устанавливать ремень ГРМ. Вы знаете, какой результат вас ожидает.

  Исключение из данного правила – аварийная замена устройства, которая возникает в определенных ситуациях: масло либо техническая жидкость попадают на ремень газораспределительного механизма, возникают повреждения виде растрескивания либо расслаивания. Проще говоря, если установка нового механизма проводилась недавно и повреждения есть только у привода, то можно заменить лишь его.

  Однако помните, что теперь период работоспособности у ремня и роликов разный. К примеру, если комплект был рассчитан на 50 000 км, а аварийная ситуация произошла спустя 20 000 км, то можно вычесть эти километры из ориентировочного времени работы роликов.

  Другими словами, менять комплект нужно не через 50 тыс. км, как предписано, а через 30 тыс. км. Таким образом, можно не допустить клина роликов и, как следствие, обрыва ремня привода.

• Повышенная температура. «Цепь» ГРМ может потрескаться в результате каждодневного перегрева мотора. Значит, нужно взять на контроль работоспособность охлаждающей системы двигателя.
• Крышка привода газораспределительного механизма неисправна. Если такая неприятность случилась, то, вероятнее всего, устройство и все ближайшие элементы будут покрыты вредными для механизма веществами: грязью, водой, маслом и пр.

Ориентировочно менять ремень ГРМ нужно через 60 тыс. км. Также нужно учитывать, что время работоспособности устройства зависит и от различных неблагоприятных факторов.

Некоторые руководства по эксплуатации и ремонту автомобилей рекомендуют поменять ремень ГРМ через 70–80 тыс. км. Другие мануалы точно указывают, что замену следует проводить спустя 50–60 тыс. км. Однако автолюбители вывели практическое значение пробега, после которого нужно устанавливать новый комплект. Средний показатель колеблется в пределах 50 тыс. км, 60 тыс. км – это уже максимально допустимый параметр.
