Замена гофры глушителя

Необходимость установки гофры глушителя для автомобиля

Установка гибкого элемента объясняется следующими факторами:

• во время работы двигателя образовываются вибрации, воздействующие на систему выхлопа (гофра предназначена для снижения таких вибрации);
• такой элемент предотвращает возможность возникновения детонации;
• устройство обеспечивает снижение технологических нагрузок, что предотвращает поломку выхлопной трубы.

Эластичная гофра устанавливается на месте, где образуются повышенные вибрационные воздействия. Подбор гофры глушителя по марке автомобиля можно сделать на специализированном сайте по продаже гофры для глушителей автомобиля.

Особенности устройства гофры глушителя

Существуют разнообразные вариации конструкции гофры. Отличия объясняются разным наличием слоёв (два или три) и разновидностей оплётки (одинарная или усиленная двойная). Чем больше показатели таких параметров, тем лучше гофра функционирует и более длительное время работает.

При нарушении её целостности не исключено попадание отработанных газов в салон автомобиля. Также компенсирующий элемент устроен так, что при поломке такого рода возникает перегрев глушителя. Это способствует нарушению работы выхлопной трубы.

Функции гофры глушителя

Главными назначениями данного элемента являются:

• обеспечение соединения между элементами выхлопной системы машины;
• подавление колебаний, образующихся при старте;
• компенсация вибраций, сопровождающих работу двигателя.

Причины поломки гофро-элемента глушителя автомобиля

Высоколегированная сталь является материалом, из которого изготавливается гибкий элемент глушителя. Он обеспечивает прочность и длительное время эксплуатации изделия. Однако даже использование такого материала не спасает его от поломок.

Существует множество причин образования повреждений компенсатора вибраций. В отличие от остальных комплектующих выхлопной системы на гофру приходится наибольшая нагрузка. Гибкий элемент устроен таким образом, что при попадании на препятствие могут возникнуть различные механические поломки.

Также поломки возможны из-за наличия особых присадок в горючем, по причине чего повышается показатель детонации.Одной из самых распространенных причин разрывов и повреждений этого элемента является неисправность катализатора. Чаще его всего поломка происходит из-за забитого катализатора. Это объясняется тем, что отработанным газам перекрывается выход.

Затем происходит повышение давления, что влечет за собой разрыв гофры. Поломка катализатора может стать причиной таких повреждений выхлопной системы автомобиля: появление трещин в коллекторе, прогар прокладок или приемной трубы. В случае, когда гибкий элемент расположен перед катализатором, происходит выход из строя гофры.

Таким образом, можно выделить следующие основные причины повреждения гофры глушителя:

• поломки механического вида;
• ударные нагрузки;
• изнашивание резинок крепления выхлопной трубы;
• плохое состояние подушек двигателя;
• наличие соли и реагентов на дороге;
• присадки в топливе;
• поломки катализатора.

Признаки повреждения компенсатора вибрации

При появлении резкого шума во время работы автомобиля стоит обратить внимание на целостность гофры. Такой шум обычно возникает под капотом или в передней части авто. Серьёзное повреждение компенсационного элемента может сопровождаться оглушающим звуком

Серьёзное повреждение компенсационного элемента может сопровождаться оглушающим звуком.

Также заметным признаком его поломки является возникновение в салоне машины едкого запаха отработанных газов.Стоит учитывать, что утечка в выхлопе влечет неисправность функционирования датчика кислорода. Особенно это заметно в современных моделях. Такой признак проявляется в уменьшении мощности машины. Чтобы избежать разрыв выхлопной трубы, необходима срочная замена компенсатора вибрации.

Особенности ремонта гофры глушителя автомобиля

Эластичная гофра устроена таким образом, что при поломке её или разрыве ремонт не предполагается. Необходима только полная замена гибкого элемента. При возникновении признаков повреждения гофро-элемента нужно, в первую очередь, посмотреть на состояние катализатора. Так как его выход из строя влечёт появление повреждений гофры.

К выбору сервиса для ремонта необходимо подойти ответственно. Установка нового элемента будет более выгодным вложение, чем замена всей выхлопной системы. Варианты изделия зависят от их стоимости. Экономия на покупке компенсатора вибрации, не самый лучший выход. Так как дешёвый товар не сможет работать долго. Лучше отдать предпочтение более опытному мастеру

Очень важно при замене не прожечь и не прокалить элемент

Рекомендации по выбору

В зависимости от того как устроена выхлопная система они бывают вертикальными и горизонтальными. Первые закреплены ниже выпускного коллектора и при работе мотора сжимаются и выпрямляются по вертикали без изгибания. Их длина составляет примерно 150 мм, а диаметр — 65

При выборе нужно обращать внимание на соответствие размеров

Горизонтальные виды размещаются под первым коленом приёмной трубы, при работе изгибаются. Их длина доходит до 40 см, а диаметр — до 65 мм. Если предполагается менять гофру, не используя сварочный аппарат, её длину выбирают на несколько сантиметров больше, чтобы крепить к трубам хомутами или резьбовым способом.

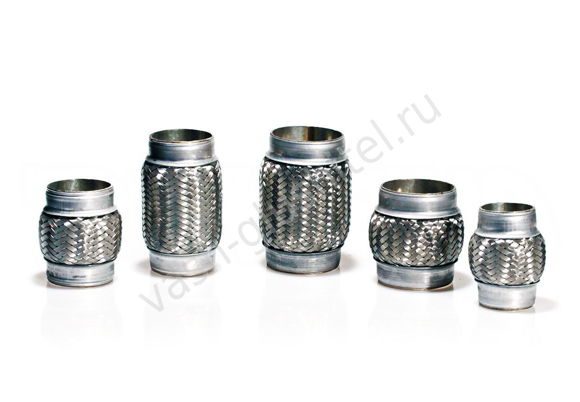

В магазинах предлагается три вида виброгасителей:

• однослойные, изготовленные из металлорукава с наружной оплёткой;
• двухслойные, у которых добавлена внутренняя оплётка;
• трёхслойные изготавливаются с дополнительным гофрированным металлорукавом, установленного между оплётками.

При выборе нужно ориентироваться на качество, которое хотелось бы иметь. Покупая гофру в однослойной оплётке нужно быть готовым к её ежегодной замене. Трёхслойный вариант обеспечит отсутствие проблем с глушителем в течение 8 -10 лет даже при интенсивной эксплуатации автомобиля.

При выборе нужно ориентироваться на качество

Качество материала оценивается по следующим характеристикам:

• при выборе из одинаковых по внешнему виду деталей предпочтение отдаётся более тяжёлой;
• чем качественней — тем сталь ярче она блестит;
• патрубки должны быть с толстыми стенками, чтобы обеспечить надёжное соединение гофры;
• на качественном виброгасителе оплётка выполнена с минимальными просветами.

Замена гофры глушителя

Некоторое время назад приобрести и использовать гофру можно было только владельцам иностранных автомобилей. Теперь же все поменялось и этот элемент можно установить практически на любое отечественное транспортное средство серии ВАЗ.

Обычно установка гофры глушителя производится в автосервисе с использованием профессионального сварочного оборудования и инструментов. Монтаж сложен тем, что необходимо подбирать определенный температурный режим.

Традиционно работы выполняется в несколько этапов:

• спиливание старой гофры при помощи болгарки;
• приваривание новой детали;
• обработка швов.

Такую операцию рекомендуется доверить специалистам, имеющим соответствующий опыт. В противном случае неправильный монтаж может отрицательно сказаться на сроке службы гофры.

Своими руками

При наличии какой-либо неисправности не всегда получается обращаться в автомобильный сервисный центр или вовсе есть желание проводить ремонт только своими силами.

По общему счету работа по замене гофры глушителя не так сложна, как может показаться. Только у рядовых владельцев автомобиля она может занять несколько часов, а  профессионалы затратят на это гораздо меньше времени.

Подготовка

Для облегчения процесса, лучше всего снять трубу выхлопной системы вместе с гофрой. При помощи болгарки срезать неисправную деталь как можно ближе к сварным швам. Для примерки нового элемента выхлопной трубопровод ставится на место, но не закрепляется, и на него примеряется гофра. Это нужно проделать во избежание в будущем возникновения перекосов, что приведет к нежелательной дополнительной нагрузке на деталь и скорому выходу ее из строя.

Видео — замена гофры глушителя своими руками:

Наметив оптимальное расположение, стоит сделать сваркой две или три точки, чтобы немного прихватить деталь к входным трубам, после чего аккуратно снять всю трубу.

Сварка

В идеале иметь полуавтоматический аппарат, с которым можно вообще забыть про существование автосервисов. Но при его отсутствии сойдет и инверторное оборудование с электродами диаметром от 1,6 до 2 мм.

Перед работой трубу необходимо хорошо зачистить. Саму сварку следует проводить с минимальным значением тока в зависимости от выбранного электрода, попутно оббивая шлак. По окончании работы сварные швы нужно обработать каким-нибудь автомобильным покрытием (эмаль или грунтовка) либо герметиком.

Так как применение обычного сварочного оборудования в данной операции не предусмотрено, небольшая тренировка на тонком листе металла не помешает. Хорошо подойдет обычная консервная банка. В этом случае герметичность шва очень легко проверить. При положительном результате можно переходить непосредственно к основной работе. В ином случае нужно еще поучиться. Стоит заметить, что работать с инверторным сварочным аппаратом сложно, но возможно при определенном навыке.

В завершение остается выхлопную трубу поставить на свое место, заодно заменив прокладки соединительных фланцев.

Без сварки

Точный срок службы гофры невозможно установить, так как учитываются условия эксплуатации автомобиля. При неаккуратной езде гофра может быстро выйти из строя даже при качественной установке. Поэтому сварка не всегда оптимальный вариант и в некоторых случаях можно обойтись без нее. Народные умельцы нашли один хороший и действенный способ.

Резьбовое соединение

После снятия старой гофры путем срезания болгаркой, новая деталь надевается на подготовленное место. На кольцах и выхлопной трубе делается несколько отверстий диаметром не боле 6 мм. Далее, нужно тут же при помощи метчика нарезать резьбу. В разборном виде нужно все детали, включая болты, обработать герметиком.

После этого можно приступать к сборке. В результате получается довольно надежное и герметичное соединение. Число болтов подбирается исходя из диметра выхлопной трубы. Обычно это 6-8 штук.

Временная мера

Бывают случаи когда новая гофра глушителя уже куплена, но не получается выбрать время, чтобы заехать в автосервис.

В этом случае поможет один старинный метод, для которого потребуется медицинский бинт. Но если нужна отсрочка для полноценного ремонта на месяц, следует приобрести эластичный бинт, который более плотный и лучше фиксируется.

Для облегчения доступа к пострадавшей гофре, автомобиль желательно загнать на яму. Бинт нужно хорошо пропитать эпоксидной смолой, после чего плотно обмотать прорванный элемент.

Максимум на что можно рассчитывать – это месяц, не более. В противном случае детали буквально начнут сыпаться, и ремонт обойдется существенно дороже.

Поэтому полноценную замену гофры глушителя в такой ситуации следует запланировать на самое ближайшее время.

Наиболее популярные производители

На рынке можно встретить три разновидности гофр:

• однослойная, состоящая из металлорукава и наружной оплётки;
• двухслойная, состоящая из металлорукава, наружной и внутренней оплётки;
• трёхслойная (наиболее востребованная) – гофрированный двухслойный металлорукав, дополнительный вальцованный внутренний рукав и наружная оплётка.

Если подходить к выбору гофры с позиции востребованности производителя, можно выделить три основные фирмы, чья продукция присутствует на наших авторынках:

Hydra

Немецкий производитель, предлагающий максимально долговечные виброкомпенсаторы, характеризующиеся высоким качеством гашения резонансных колебаний.

Деталь отличается высоким уровнем эластичности, что обеспечивает плавную деформацию по любому вектору направления. Данная гофра часто применяется на автомобилях немецкого производства и на «корейцах» с двигателем V-образного типа.

Interlock

Польская фирма со сборочными цехами в КНР. Производит трёхслойные высококачественные гофры, способные защитить выхлопную систему даже от резких рывков. Деталь отличается хорошим запасом прочности и долгим эксплуатационным сроком.

Материал – нержавеющая сталь, плохо поддающаяся компрессии.

Отлично подходит для автомобилей с рядным количеством цилиндров.

Innerbraid

По сути, гофры производства Innerbraid — это упрощённая, более дешёвая версия гофр Interlock, изготавливаемая всё в том же Китае. Эта трёхслойная гофра не имеет в своей конструкции металлорукава и не рассчитана на столь высокие нагрузки, как её более дорогие аналоги. Как правило, устанавливают такую гофру на авто Е-класса с не слишком мощными двигателями. Автолюбителей привлекает сравнительно бюджетная стоимость и повышенная эластичность детали, которая достигается за счёт облегчённости конструкции.

Устройство гофры глушителя

Гофра глушителя автомобиля является одной из наиболее важных частей глушителя, играя роль эластичного соединения в выхлопной системе. Необходимость её установки обусловлена тем, что неизбежным результатом работы двигателя авто является возникновение вибраций, которые в числе прочего передаются и на выхлопную систему. Именно для гашения этих вибрации нужна эластичная гофра глушителя.

Помимо своего наиболее часто употребляемого названия, немного реже можно встретить и такие обозначения: гофро-элемент, компенсатор вибрации и гибкие соединения. Всё это обозначает один из важных элементов автомобиля, необходимый для уменьшения детонации. Помимо этого устройство гофры глушителя позволяет значительно снизить технологические нагрузки на выхлопной тракт. Это своего рода предохранитель, предотвращающий разрушение выхлопной системы автомобиля. Поэтому местом установки гофро-элемента обычно является приёмная труба или другой участок, где имеются повышенные вибрационные нагрузки.

Если кратко суммировать, то гофра глушителя выполняет следующие функции:

— выполняет роль эластичного соединительного элемента между частями выхлопной системы авто;
— компенсирует вибрацию, сопровождающую работу двигателя;
— гасит колебания, которые возникают при старте автомобиля.

Устройство гофры глушителя может быть самым различным. Она может состоять из двух или трёх слоёв, а также иметь одинарную или двойную усиленную оплётку. От этого зависит, насколько она будет справляться с возложенными на неё функциями, а также её долговечность. От целостности гофры зависит, будут ли попадать отработанные газы в салон авто, следовательно, и Ваш комфорт в процессе езды. Помимо этого нарушения целостности компенсатора вибрации может привести к перегреву глушителя, а значит и снижению качества работы всей выхлопной системы.

Так как на гофру приходится максимальное количество нагрузок, то она и чаще всего подвергается разрывам и поломкам, если сравнивать ее с другими элементами выхлопной системы. Устройство гофры глушителя в основном предполагает вероятность механических поломок, например из-за наезда на препятствия. Хотя материалом данного компенсационного элемента обычно является высоколегированная сталь, обеспечивающая её высокую прочность и долговечность, но механические повреждения отнюдь не являются редкостью. Помимо наездов на препятствия и других ударных нагрузок, гофро-элемент может выйти из строя по причине неудовлетворительного состояния подушек двигателя, износа резинок крепления глушителя. Забитый катализатор — самая частая причина выхода гофры глушителя из строя. Нередки случаи, когда повреждения гофро-элемента, также как и других элементов выхлопной системы (прогар приемной трубы и прокладки коллектора, а также появление трещины в коллекторе), может произойти по причине выхода из строя катализатора, в том случае, если компенсатор вибрации установлен перед ним. Если катализатор забит то отработанные газы не находят выхода вследствие чего повышается давление и разрушается гофра. Кроме этого гофра глушителя может выйти из строя по причине наличия соли и реагентов на дорогах. Ещё одна, довольно распространённая, причина – это наличие специальных присадок в топливе, которые повышают его октановое число.

Признаком выхода ее из строя является резкий шум в процессе работы в передней части машины или под капотом. Причём при её полном выходе из строя шум может быть оглушающим. Второй признак — появление запаха отработанных газов в салоне автомобиля.

Помимо этого возможна и значительная потеря мощности автомобиля, что проявляется на современных моделях, где утечки в выхлопной системе приводят к неправильной работе датчика кислорода. В этом случае необходимо немедленно заменить гофру глушителя, чтобы вибрация не привела к разрушению выхлопной системы.

Следует сразу сказать, что устройство гофры глушителя не предполагает её ремонт. Возможна только полная ее замена

При этом необходимо обратить внимание и на состояние катализатора, так как повреждения этих элементов в большинстве случаев взаимосвязаны

При ремонте, несомненно, более рентабельно будет установить новую гофру глушителя, чем менять всю выхлопную трубу. Не стоит приобретать наиболее дешёвые гофры, так как это далеко не лучший вариант и такие компенсаторы вибрации не прослужат Вам долго. Для установки гофры требуется опытный сварщик, который не перекалит ее и не прожжет. Поэтому лучше всего доверить эту работу серьёзному автосервису.

Устройство и назначение гофры

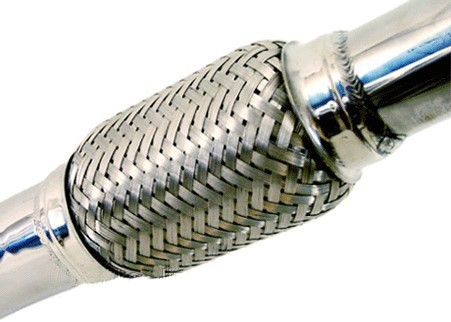

Гофра (от французского gaufrer — складки, узоры) или виброкомпенсатор — гибкий элемент, выполняющий в выхлопной системе роль гибкого соединения. Внешне она похожа на эластичную трубку с металлическим плетением в виде многослойной сетки и является промежуточным звеном между выпускным трубопроводом и приёмной трубой глушителя. Часто гофра используется в качестве заменителя участка прогоревшей выхлопной трубы.

За счёт своей конструкции гофра не только компенсирует вибрацию, сопровождающую работу двигателя, но и гасит колебания, возникающие при старте автомобиля.

Гофра представляе собой эластичную трубку с металлическим плетением в виде многослойной сетки

Устройство гофры может быть самым разнообразным. Она может состоять из двух или трёх слоёв, а также иметь одинарную или двойную усиленную оплётку. В любом случае гофра выполнена из прочной нержавеющей стали.

Несмотря на прочность, гофра достаточно чувствительна к механическим повреждениям и подвержена износу.

Неисправности гофры глушителя

Система выхлопа всегда подвержена износу и сильно уязвима, так как находится под днищем автомобиля. Нетсправности гофры доставляют немало проблем автолюбителям.

Причинами неисправности гофры могут быть:

• удары;
• забитый катализатор;
• влияние выхлопных газов;
• гниение металла из-за грязевых отложений;
• износ подушек двигателя;
• износ резинок крепления глушителя.

Защитить гофру от влияния всех этих факторов очень сложно. Некоторые автолюбители изготавливают и устанавливают на гофру металлическую защиту, которая предотвращает попадание щебня в область выхлопной трубы.

При каждодневной и интенсивной работе двигателя выхлопная система изнутри постепенно забивается отложениями и нагаром. В первую очередь этому подвержен катализатор. При забитом катализаторе, если гофра установлена перед ним, отработавшие газы скапливаются, создавая сильное давление, приводящее к разрыву гофры.

Стенки гофры не выдерживают нагрузки давления отработанного газа, и происходит разрыв

Гофра может прогорать. Это происходит после длительного непрерывного использования автомобиля и является «стандартной» неисправностью гофры

Важно понимать, что из-за некачественного крепления выхлопной трубы гофра может прогорать очень часто

Например, при механическом повреждении выхлопной системы гофра может растянуться или искривиться. В этом случае её крепления будут смещены, и прогар станет хроническим. Замена гофры поможет решить эту проблему лишь на некоторое время. Поэтому перед ремонтом или заменой вся выхлопная система не должна иметь отклонений от точек крепления.

Температура и химический состав выхлопов приводят к прогару гофры

Как выполняется замена гофры глушителя своими руками без сварки и стоимость услуг автосервиса

Определенная часть автомобилистов предпочитают делать ремонт своего транспортного средства самостоятельно. По крайней мере, несложные операции, связанные с элементами выхлопной системой вполне реализуемы в гаражных условиях. Однако для подобных работ нужен сварочный аппарат, а он не всегда есть под рукой. Поэтому есть смысл ознакомиться с опытом, который предусматривает такое положение дел и варианты выхода из сложившейся ситуации.

Основные причины выхода из строя виброкомпенсатора

Данный узел по большей части выступает своего рода защитой от вибраций. Основная часть динамических нагрузок во время движения приходятся именно на эту деталь. По этой причине замена гофры глушителя своими руками без сварки производится водителями довольно часто. Большой опыт позволяет выделить основные причины поломки, которые одинаковы, хоть для Volkswagen Touareg, хоть для Lada Vesta:

• Механический контакт с дорожным полотном или щебнем.
• Воздействие химических реагентов в зимнее время.
• Разрушение подушек опор силового агрегата.
• Засорение катализатора.

Последний фактор вызывает повышенное давление в выпускной магистрали. Создавшаяся ситуация способствует разрушению оплетки и потере герметичности соединения. Узел с тройной оплеткой отличается высокой жесткостью и прочностью за счет промежуточного слоя. Но после преодоления рубежа в 100 000 км необходимость ремонта, как минимум, удваивается.

Способ 1: замена неисправной гофры глушителя своими руками без сварки при помощи хомутов

Отсутствие оборудования для сварочных работ вполне можно заменить металлическими хомутами. Здесь подойдут обычные жигулевские на 48 мм. Технология ремонтных операций мало чем отличается от аналогичных процессов с применением электросварки. Но все же некоторые особенности присутствуют.

Поскольку замена гофры глушителя и цены за выполнение реставрационных манипуляций – удовольствие недешевое, то автолюбители, владеющие определенными навыками, предпочитают самостоятельно устранять проблему. На основании их опыта можно составить алгоритм действий, который состоит из следующих переходов:

• Установить авто на подъемник или смотровую яму.
• Демонтировать защиту картера ДВС.
• Открутить крепление выпускного коллектора.
• При наличии соединений со стороны глушителя – открутить и эти гайки.
• При помощи болгарки вырезать дефектный узел из магистрали.
• Болгаркой сделать короткие продольные пропилы на втулках новой гофры с обеих сторон, чтобы обеспечить плотное прилегание к трубе.
• Установить на штатное место новый узел и зажать его края хомутами.
• Поставить элементы выхлопной системы на штатное место.

Процедура практически не отличается от смены сильфона на Ford Focus II, за исключением, конечно, отсутствия сварочных процессов. Тем не менее, как показывает практика, собранная таким образом система довольно надежна. Она способна функционировать продолжительное время без корректировки положения и подтяжек хомутов.

Способ 2: смена виброкомпенсатора выхлопной системы с применением герметика и болтов

Для работы будет нужен высокотемпературный герметик и восемь болтов с резьбой на М5. Процедура демонтажа уже описана выше. После того, как дефектный узел снят с автомобиля, на его место устанавливается новый сильфон. Дальнейшие действия по замене неисправной гофры глушителя своими руками без сварки выполняются по схеме:

• Нанести герметик на внутреннюю сторону втулок и установить виброкомпенсатор на штатное место.
• Просверлить восемь отверстий диаметром 4,2 мм по окружности в месте контакта втулки и трубы.
• При помощи метчика на М5 нарезать в отверстиях резьбу.
• Нанести на болты герметик и завернуть их в отверстия.

Высокотемпературный герметик обеспечит качественную герметизацию соединения. Кстати, таким же образом можно обработать узел сочленения и в варианте с хомутом, что поспособствует надежности монтажа.

Какие цены за замену виброкомпенсирующей гофры глушителя в российских автосервисах?

Автолюбители, которые не имеют возможности или определенных навыков, предпочитают обращаться к специалистам

Возможно, что кто-то решит, что ремонт выхлопной системы сваркой будет проще, но при этом не принимает во внимание необходимость наличия оборудования и опыта проведения такого рода работ. В приличном автосервисе, несомненно, все это есть в наличии

В стоимость ремонтной операции зачастую входит и стоимость самого сильфона. Его стоимость зависит от конструкции – двух- или трехслойная. На автомобили с дизельным мотором принято ставить только трехслойную деталь, потому что уровень вибраций здесь больше, чем у бензиновых моторов. В итоге сумма за реставрацию составит от 2 500 до 3 500 рублей.
