Тормозная система ваз 2110, устройство, принцип работы

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Неисправности главного тормозного цилиндра видео

главный тормозной цилиндр

Замена главного тормозного цилиндра ваз 2108 2109 2110

Главный тормозной цилиндр. Вакуумный усилитель тормозов. НА ПРИМЕРЕ!

Замена главного тормозного цилиндра и вакуумного усилителя тормозов на ВАЗ 2114, 2115, 2113

Как мы уже писали в статье о главном тормозном цилиндре основными проблемами которые могут возникнуть при эксплуатации автомобиля с главным тормозным цилиндром является разгерметизация его и ухудшение торможения.

Проводим диагностику главного тормозного цилиндра

Как же провести диагностики главного тормозного цилиндра на автомобилях ВАЗ 2114, 2115, 2113, это сделать весьма не сложно, для этого вы просто зажимаете педаль тормоза при заглушенном двигатели.

И не отпуская педаль, заводите автомобиль, если в этот момент вы почувствовали что педаль тормоза провалилась, значит ваккумный усилитель исправен.

Если же нет, то тут следует проверить герметичность соединения обратного клапана, который находится на корпусе усилителя и штуцера впускного коллектора с вакуумным усилителем.

Еще одна из характерных проблем связанных с главным тормозным цилиндром это не ровная работа двигателя. Проблемы с главным тормозным цилиндром могут даже существенно повлиять на снижение мощности автомобиля ВАЗ 2114. Для проверки этой неисправности следует просто во время работы двигателя сильно зажать вакуумный шланг. Если в этот момент двигатель автомобиля ВАЗ 2114 станет работать стабильнее, то следует менять вакуумный усилитель тормозов.

Необходимый инструмент для замены главного тормозного цилиндра и вакуумного усилителя:

— отвертка

— плоскогубцы

— ключи на «13», накидной и торцевой

— ключи на «17», накидной и торцевой

— специальный ключ для тормозных трубок на «10» (показан на рисунке 1)

— новую тормозную жидкость для доливки в систему

— пригодятся так же и штуцера заглушки изображенные на рисунке 2, они помогут сэкономить тормозную жидкость которая находится у вас в системе автомобиля.

Теперь когда вы все приготовили можно приступить к самостоятельной замены вакуумного усилителя тормозов и главного тормозного цилиндра автомобиля ВАЗ 2114

Замена главного тормозного цилиндра на ВАЗ 2114, 2115, 2113

— для начала отсоединяем от датчика уровня тормозной жидкости колодку с проводами как показано на рисунке 3

— теперь при помощи ключа на «10» для тормозных трубок откручиваем тормозные трубки от главного тормозного цилиндра. И как показано на рисунке 4 устанавливаем штуцера заглушки на тормозной цилиндр и тормозные трубки. Такая хитрость с этими заглушками позволит вам избежать завоздушивание тормозной системы, а так же сэкономит вам тормозную жидкость

— Теперь ключем на «17» откручиваем гайки, которые крепят тормозной цилиндр к вакуумному усилителю (рисунок 5). Снимаем тормозной цилиндр.

При установки производим все действия в обратном порядке. Стоит знать, что при установки нового тормозного цилиндра, его следует прокачать в тисках (наполнить тормозной жидкостью).

Замена вакуумного усилителя на автомобилях ВАЗ 2114, 2115, 2113

— Для начала вам следует ознакомится с тем что было описано выше, о замене главного тормозного цилиндра. Если вам потребовалось заменить только вакуумный усилитель тормозов, то вы можете полностью не откручивать главный тормозной цилиндр, а все лишь отсоединить штуцера, которые находятся с левой стороны и в сторону отвести тормозной цилиндр, что бы он нам не мешал при замене вакуумного усилителя.

— теперь от обратного клапана следует отсоединить шланг (рисунок 5а) и вынуть из салона скобу стопорного пальца тормозной педали, после чего вынуть сам палец (рисунки 6 и 7).

— при помощи ключа на «13» (какой будет удобнее торцевой или накидной) откручиваем 4 гайки для крепления вакуума которые крепятся к кузову автомобиля, показаны на рисунке 8. Их очень не удобно менять, но думаю вы справитесь.

— Теперь мы должны прикрутить на новый вакуум рамку крепления (рисунок 9) используя торцевой ключ на «17»

Сборку стоит производить в обратной последовательности.

Полезный совет: при сборке сначала лучше соединить тормозную педаль и вакуум с помощью пальца – сухаря, и только после этого прикручивать к кузову рамку вакуума, так будет на много удобнее.

Так же стоит обратить внимание на состояние вакуумного шланга, обычно в процессе эксплуатации он теряет свою эластичность и гибкость, в следствии чего могут появится трещины и потеря герметичности, раз уж вы все раскрутили не мешало бы заменить сразу и его. Так же советуем посмотреть вот это обучающее видео

Так же советуем посмотреть вот это обучающее видео.

Каталожные номера колодок

По рекомендациям некоторых специалистов оптимальны для установки колодки с артикулом 2110-3501080-60 (ТИИР-260), 21100350180082, 2110-3501080, это наиболее дешёвые отечественные варианты. Но есть сторонники более дорогих и удобных в использовании импортных вариантов – Optimal, ABC, TRW, Bosch, Ferodo, Brembo, Delphi, ATE .

Основные преимущества производителей

Fenox	Фрикционные накладки работают даже при температуре более 400 градусов.
Best	Использование высокотехнологичных материалов , позволяющих понизить вес комплектующих , шумы , скрипы при торможении.
Allian Nippon	Контроль износа накладок , загрязнения.

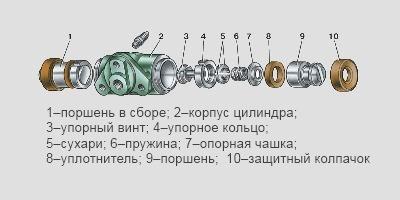

Как отремонтировать тормозной цилиндр?

Если тормозной цилиндр целый, и износились лишь некоторые детали, то можно попробовать разобрать и отремонтировать устройство.

Для этого:

• Снимайте защитные колпаки с устройства;
• доставайте из корпуса специальные поршеньки вместе с элементами для автоматического изменения зазора;
• проверните и доставайте упорный винт;
• демонтируйте опорную чашу и уплотнительное колечко. Эти детали снимаются вместе с пружинкой и «сухарями»;
• разделяйте упорный винт и кольцо.

После разборки уделите внимание следующим моментам:

Осмотрите рабочие части цилиндра – на них не должно быть каких либо повреждений шероховатостей, царапин.

При наличии серьезных дефектов надежный вариант — замена рабочего тормозного цилиндра. Небольшие повреждения можно убрать с помощью притирки и шлифования;

• Проверьте состояние «сухарей», опорной чаши, пружин и винта. Если одно из устройств повреждено, то потребуется замена детали;
• замените уплотнители;
• установите новые колпачки.

Во время сборки смажьте механизмы тормозной жидкостью и хорошо протяните упорные винты нужным моментом в 4-7 Н*м. Проследите, чтобы прорезь на упорных колечках была направлена вертикально.

Небольшое отклонение допустимо, но не более, чем на тридцать градусов. Что позволит лишнему воздуху беспрепятственно выйти из системы.

Поршни возвращаются на место с помощью специального инструмента. При этом перемещение последних должно находиться в диапазоне от 1,25 до 1,65 миллиметров.

Помните о важности тормозной системы, по возможности проверяйте работоспособность основных узлов, отсутствие течей и дефектов. При наличии таковых срочно производите замену неисправного элемента. Удачной дороги и конечно же без поломок

Удачной дороги и конечно же без поломок.

Источники

• https://luxvaz.ru/vaz-2110/44-zamena-vakuumnogo-usilitelya-i-glavnogo-tormoznogo-cilindra.html
• https://vaz-russia.ru/remont-vaz-2110/zamena-zadnego-tormoznogo-tsilindra-na-vaz-2110-vaz-2111-vaz-2112.html
• https://remontavtovaz.ru/vaz-2110/osobennosti-zameny-zadnego-tormoznogo-cilindra-vaz-2110.html

Как это работает?

Когда вы нажимаете на педаль тормоза, два поршня главного тормозного цилиндра начинают движение вперед, толкая ТЖ магистрали контуров. Образовавшееся давление воздействует на тормозные поршни суппортов, которые расположены на каждом колесе.

Когда вы отпускает педаль, пружины толкают поршни обратно, тем самым, возвращая их в исходную позицию. После этого ТЖ, которая была в магистралях, возвращается в расширительный бачок и снова наполняет цилиндры. При нагревании жидкость может расширяться, и, чтобы избежать избыточного давления, предусмотрены два отверстия, которые ведут в расширительный бачок. Неотъемлемой составляющей ГТЦ является вакуумный усилитель тормозов (ВУТ), который усиливает давление и помогает давить на поршни, облегчая «жизнь» водителю и делая торможение более продуктивным.

Как проявляется неисправность главного тормозного цилиндра, а также возможные причины!

Несмотря на кажущуюся простоту и примитивность ГТЦ нередко в его работе возникают проблемы, которые могут иметь очень печальные последствия. Распознать проблемы в работе системы можно по таким признакам:

1. Вы нажимаете на педаль тормоза, но авто очень медленно и неэффективно останавливается. Виновниками такого явления могут быть манжеты, которые «задубели» или стали негерметичны. Также подобным образом может проявляться и неисправность ВУТ, это может быть и трещина в мембране и разгерметизация стыков шланга, который отводит разрежение двигателя.
2. Ход педали очень короткий. Скорее всего произошел засор компенсационного отверстия, жидкости внутри цилиндра просто некуда деться и возникает излишнее сопротивление. Второй вариант — деформация резиновых уплотнителей, которые разбухли и перекрыли проход.
3. Педаль приходится нажимать с большим усилием. Подобное может происходить в следствие деформации или частичного разрушения резиновых уплотнителей поршней.
4. Колодки греются и не разводятся до конца, не отпускают диски или барабаны. Здесь несколько вариантов, это может быть и заклинивший поршень, и забитое перепускное отверстие, и другие причины, затрудняющие движение ТЖ в тормозной системе.
5. Педаль тормоза проваливается. Это, пожалуй, наиболее распространенное явление, с которым сталкивалось большинство из нас. При нажатии на педаль тормоза она словно проваливается, нет ощущения давления и сопротивления, а само торможение происходит в самом конце ее движения. Такое случается в том случае, когда имеется критический износ манжета, в следствие чего жидкость беспрепятственно проходит через поршень и возвращается в расширительный. Проще говоря – цилиндр «перепускает» ТЖ. Провал педали тормоза также может наблюдаться в том случае, если система завоздушена, то есть негерметична или произошла разгерметизация на одном из тормозных цилиндров.

Есть и другие симптомы, свидетельствующие о неисправности ГТЦ

• Во время торможения на скорости автомобиль уводит в сторону. Такое случается, когда неисправен один из контуров или тормозных цилиндров на колесе.
• Появление скрипа или стука во время торможения. Это могут быть и колодки, которые пора заменить, однако бывает, что проблема в ГТЦ.
• Колодки могут клинить, нагреваться и нагревать тормозной диск на том или ином колесе.

Как устроена тормозная система ваз 2110

Как устроена тормозная система ВАЗ 2110? Схема торможения автомобиля ВАЗ 2110 оснащена гидравлическим приводом, в который входят два контура.

Как и большинство автомобилей, которые относятся к полноприводным, контуры торможения имеют включение, характерное для этих машин. Один контур объединяет в себе по одному сцеплению к колесам, которые находятся на обеих частях подвески.

Они располагаются с двух сторон. Автомобиль имеет передние тормоза и задние тормоза.

1 – главный цилиндр гидропривода тормозов2 – трубопровод контура «правый передний – левый задний тормоз»3 – гибкий шланг переднего тормоза4 – бачок главного цилиндра5 – вакуумный усилитель6 – трубопровод контура «левый передний – правый задний тормоз»7 – тормозной механизм заднего колеса8 – упругий рычаг привода регулятора давления9 – гибкий шланг заднего тормоза10 – регулятор давления11 – рычаг привода регулятора давления12 – педаль тормоза

13 – тормозной механизм переднего колеса

Устройство системы тормозов автомобиля ВАЗ

На передней подвеске находятся:

• усилитель вакуумного типа;
• показатель критического уровня;
• тормоза дискового типа, которые оснащаются вентиляцией;
• узлы суппортов, имеющие поршни;
• система контроля за износом колодок;

На задней подвеске располагаются:

• тормозной барабан;
• колодки, действие которых управляется при помощи гидравлических поршней;
• главный тормозной цилиндр.

Тормозной цилиндр предназначен для автоматического управления. Оно необходимо для контроля расстояния, отделяющего колодку и тормозной барабан. Главный тормозной цилиндр закреплен двумя шпильками к усилителю вакуумного типа.

В верхней части ГТЦ выполняется крепление расширительного бачка. В крышке устанавливается датчик, оснащенный электронным устройством, он необходим для контроля за уровнем жидкости.

Благодаря этому можно определить, когда потребуется ее замена.

Поршень имеет кольцо для уплотнения. В устройстве торможения он находится в соприкосновении со штоком. ВУТ 2110 располагается между узлом, который отвечает за педаль, и ГКЦ. Его крепление производится двумя шпильками. Конструкция усилителя неразборная, в случае выхода его из строя рекомендуется замена новым.

Для чего предназначен регулятор давления тормозов

Большинству владельцев ВАЗ 2110 это устройство знакомо под названием «колдун». При этом далеко не всем ясно, для чего оно нужно. Располагается регулятор давления тормозов на задней подвеске машины. Он оснащен рычагом, который имеет подвижное положение, в момент нагрузки на пружины он меняет статическое положение.

Возникающее напряжение распределяется на поршень системы. После нажатия на педаль поршень способствует уменьшению нагрузки в колодах задних колес.

Если тормозная система работает нормально, все нагрузки распределяются равномерно. Для адекватной реакции регулятора необходима настройка, которая препятствует несвоевременной блокировке колес.

 Сбалансированная тормозная система нужна для соотношения времени блокировки колес автомобиля.

Тюнинг тормозной системы на ВАЗ 2110

Устройство плавающей скобы

Дисковый тормоз оснащен плавающей скобой, которая, в свою очередь, оснащена узлом перемещения и цилиндром, крепление их выполняется при помощи болтов. Монтаж или замена скобы выполняется в отверстия направляющих колодок, здесь же содержится жидкость. При помощи пружин производится прижимание колодок к разъемам направляющих. Это позволяет избежать самопроизвольного торможения.

Во внутреннюю колодку устанавливается электронный сигнализатор. Он также контролирует уровень состояния колодок. Если потребуется замена, система оповестит об этом владельца.

Конструкция тормозного цилиндра ВАЗ 2110 суппорта имеет поршень. Он оснащается кольцом для уплотнения. Это позволяет фиксировать расположение колодок на нужном промежутке от диска. Упругость кольца позволяет это обеспечить.

При необходимости осуществляется замена уплотнительного кольца.

Система тормозов ВАЗ 2110 включает стояночный тормоз. Работа механического привода обеспечивается тросами. Рычаг обеспечивает натяжение троса, он располагается в салоне. В свою очередь, трос крепится к уравнителю, им оснащено каждое колесо на задней подвеске.

Нюансы ремонта

Уплотнительные кольца требуют особого внимания. Время нахождения колец в изопропиловом спирте не должно превышать двадцати секунд, по истечении которых следует сразу их обсушить с помощью компрессора.

Поверхности зеркала, а также поршневых элементов необходимо привести к совершенной чистоте и отсутствию ржавчины. Каждый разбор и ремонт неисправного тормозного главного цилиндра должны сопровождаться заменой уплотнительных колец, даже если они находятся в нормальном состоянии. Манжеты устройства также требуют внимания, если они разбухли и растрепались, то они подлежат замене.

После всего необходимо проверять упругость поршневых пружин, это делать следует под нагрузкой. Длина пружины под воздействием нагрузки должна быть 39,01–45,9 Н (3,8–4,8 кгс) – 41 мм, при другом варианте должны быть следующие показатели 82,01–99,48 Н (8,35–10,15 кгс) – 21 мм. В свободном состоянии пружина должны иметь длину 59,8 мм. Если пружины не имеют таких показателей, то они подлежат замене.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

https://youtube.com/watch?v=gYLFHjMr2Fk

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Грамотная прокачка позволит обеспечить эффективность работы нового установленного главного цилиндра.

Процедура не сложная, но требует соблюдения инструкции.

• Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
• Накачайте тормозную педаль путем нескольких нажатий на нее.
• Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
• При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
• Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте помощнику опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Подобными действиями прокачивается каждый из четырех контуров.
• Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

 Загрузка …

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

1. Машина устанавливается на смотровую яму или подъемник.
2. Фиксируются передние колеса.
3. Снимаются задние.
4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
6. До этого он соединялся с тормозной колодкой.
7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
8. Откручивается от цилиндра тормозная трубка.
9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
2. Сборка узла выполняется в обратной последовательности.
3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
2. Уплотнители поз.8 меняются новыми.
3. При необходимости меняются защитные колпачки поз.10.
4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

1. Все детали обильно смазываются тормозной жидкостью.
2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
6. Устанавливаются защитные колпачки.
7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

ВАЗ 2114 плохой запуск на холодную. Почему может плохо заводиться

Ваз 2107 индикатор обогрева заднего стекла

Аккумулятор на ваз 21214 рекомендованный заводом

Ваз 2109 инжектор, тахометр скачет, причины

Как снять стеклоподъемник на ваз 2114, пошаговое описание с фото

Замена телевизора на ваз 2109

Как сделать шумку на ваз 2114

Замена масляного насоса на ваз 2110, где расположен, снятие и установка, ремонт
