Главная передача автомобиля: типы, назначение

Виды главных передач автомобилей

Углубляться в описании каждого вида главных передач не будем, я назову их кратко с кратким описанием и приложу фото для наглядного восприятия каждого вида:

Ординарная главная передача

Одинарные главные передачи получили наибольшее распространение. В таких передачах применяют конические или гипоидные зубчатые колеса. Передаточные числа одинарных главных передач находятся в пределах 3,0—6,5. Дальнейшее увеличение передаточного числа вызывает необходимость увеличения диаметра ведомого зубчатого колеса, что уменьшает дорожный просвет и усложняет термообработку.

Цилиндрическая главная передача

Цилиндрические главные передачи широко используются в переднеприводных легковых автомобилях с поперечным расположением двигателя, например семейства ВАЗ-2108, -09, -10 и других. При этом обычно главная передача объединяется в одном корпусе (картере) с коробкой перемены передач, что позволяет существенно упростить и удешевить конструкцию трансмиссии.

Коническая главная передача

Такой тип главных передач применяется, когда необходимо изменить не только величину, но и направление передаваемого ведущим колесам крутящего момента. Конические главные передачи с прямыми или (чаще) спиральными зубьями наиболее просты по конструкции и технологичны в производстве, поэтому широко применяются на легковых автомобилях с приводом на задние колеса и грузовых автомобилях малой и средней грузоподъемности.

Гипоидная главная передача

Гипоидная главная передача (гиперболоидная) — вид винтовой зубчатой передачи, осуществляемой коническими колёсами (с косыми или криволинейными зубьями) со скрещивающимися осями (обычно 90°). Гипоидная передача имеет смещение по оси между большим и малым зубчатыми колесами. Данный тип передачи характеризуется повышенной нагрузочной способностью, плавностью хода и бесшумностью работы. Передаточное отношение от 1 до 10 (в пределе: до 60).

В отличие от обычных конических передач, начальные конусы которых имеют совпадающие вершины и касаются по общей образующей, вершины начальных конусов гипоидных колес не совпадают, а их оси смещены на величину так называемого гипоидного смещения Е=kEdm2, где kE — коэффициент гипоидного смещения (обычно kE=0,2—0,3), а dm2 — средний начальный диаметр колеса. Зубья гипоидных колес имеют пропорционально уменьшающуюся высоту от наружного к внутреннему диаметру.

Червячная главная передача

Червяячная главная передача (зубчато-винтовая передача) — механическая передача, осуществляющаяся зацеплением червяка и сопряжённого с ним червячного колеса (для преобразования угловой скорости и усилия вращения) или гайки (для линейных перемещений).

Двойная главная передача

Двойные главные передачи применяются на грузовых автомобилях при необходимости получения больших передаточных чисел. По компоновке они выполняются центральными и разделенными. Центральные двойные главные передачи представляют собой сочетание конической или гипоидной пары, которые объединены в общем картере.

Центральная двойная главная передача

Двойная центральная главная передача позволяет получить большое передаточное число при достаточно большом дорожном просвете под картером моста. Такая главная передача устанавливается, например, в ведущих мостах некоторых автомобилей. Картер главной передачи вместе с балкой ведущего моста представляет собой жесткую конструкцию, что способствует обеспечению правильного зацепления шестерен.

Разнесённая двойная главная передача

Такая передача имеет следующие преимущества:

• малые нагрузки на дифференциал, полуоси и карданные механизмы равных угловых скоростей, устанавливаемых в ведущих управляемых мостах (поэтому их габаритные размеры и масса уменьшаются);

• малые нагрузки на зубья при небольших размерах центральной части моста; при этом увеличивается дорожный просвет, что позволяет получить большие значения передаточных чисел;

Недостатками разнесенных двойных главных передач являются относительная сложность конструкции в связи с увеличением числа цилиндрических зубчатых колес и необходимость иметь дополнительно два раздельных картера. Кроме того, размещение подшипниковых узлов колесных редукторов затруднено.

В колесных редукторах применяются передачи с параллельными и соосными валами. Применение передачи с параллельными валами с расположением шестерни над зубчатым колесом позволяет иметь наибольший дорожный просвет, но не дает возможности получить большое передаточное число.

Плюсы и минусы

У каждого типа зубчатых соединений есть свои достоинства и недостатки.

• Цилиндрическая главная передача. Максимальное передаточное число ограничено до 4,2. Дальнейшее увеличение соотношения количества зубьев приводит к значительному увеличению размеров механизма и увеличению уровня шума.
• Главная передача гипоидная. Этот тип имеет низкую нагрузку на зубья и низкий уровень шума. Наряду с этим из-за смещения в зацеплении шестерен увеличивается трение скольжения и снижается КПД, но при этом появляется возможность максимально опустить карданный вал. Передаточное число легковых автомобилей — 3,5-4,5; для грузовых — 5-7;
• Коническая главная передача. Она редко используется из-за огромных размеров и шума.
• Червячная главная передача. Фактически, этот тип зубчатого соединения не используется из-за трудоемкости изготовления и высокой стоимости.

Что такое коническая пара?

Пара коническая — это вид зубчатой передачи трансмиссий транспортных средств и иной техники, образуемый двумя коническими шестернями, оси которых расположены под углом (обычно прямым) друг к другу. В трансмиссиях транспортных средств, тракторов и машин, а также в различном оборудовании часто возникает потребность изменить направление потока крутящего момента. Например, в заднеприводных автомобилях крутящий момент, передающийся карданным валом, перпендикулярен оси моста, и для привода колес этот поток необходимо развернуть на 90 градусов. В колесных тракторах МТЗ с передним ведущим мостом направление потока крутящего момента необходимо развернуть на 90 градусов уже трижды, так как оси колес располагаются ниже оси балки моста. А во многих агрегатах, машинах и оборудовании поток крутящего момента необходимо поворачивать на различные углы несколько раз. Во всех этих случаях используется специальная зубчатая передача на основе двух конических шестерен — коническая пара.

На коническую пару возлагается две основных функции:

• Поворот потока крутящего момента на тот или иной угол (чаще всего на 90 градусов);
• Изменение величины крутящего момента.

Первая задача решается конструкцией шестерен конической пары, оси которых располагаются под углом друг к другу. А вторая задача решается использованием шестерен с различным количеством зубьев, в результате чего образуется зубчатая передача с тем или иным передаточным числом.

Конические пары играют ключевую роль в работе многих механизмов трансмиссии и других систем, при износе либо поломке одной или обеих шестерен вся пара подлежит замене. Но прежде, чем покупать новую коническую пару, необходимо разобраться в конструкции этого механизма, его существующих типах, характеристиках и особенностях работы.

Как работает дифференциал

Рассмотрим принцип, по которому работает симметричный межколесный конический дифференциал, который распределяет крутящий момент между колесами в трех различных условиях:

• прямолинейное движение;
• поворот;
• пробуксовка.

Прямолинейное движение

Прямолинейное движение характеризуется равномерным распределением нагрузки между колесами транспортного средства. У них одинаковая угловая скорость. Помещенные в корпусе сателлиты не вращаются вокруг своей оси. Они передают крутящий момент от ведущей шестерни главной передачи на полуосям с помощью неподвижное зубчатое зацепление.

Поворот

Во время поворота транспортного средства силы сопротивления и нагрузки распределяются следующим образом:

• Внутреннее колесо, имеющее меньший радиус от центра поворота, испытывает большее сопротивление, чем внешнее колесо. Увеличение нагрузки приводит к ее замедлению.
• Внешнее колесо, движущееся по большему радиусу (больший путь), наоборот, должно увеличивать угловую скорость, чтобы автомобиль поворачивался плавно, без пробуксовки.

Следовательно, колеса должны иметь разную угловую скорость. Замедление вращения полуоси внутреннего колеса приводит в движение сателлиты. Они, в свою очередь, с помощью конической передачи увеличивают скорость вращения внешней оси колеса. Крутящий момент, полученный от главной передачи, остается неизменным.

Пробуксовка

Колеса автомобиля, движущегося по прямой по скользкой дороге или бездорожью, могут нести разные нагрузки: одно из них скользит, теряя сцепление с дорогой; другое, становясь более нагруженным, тормозит. Схема поворота повторяется. Только вот сейчас она мешает: скользящее колесо может принимать 100% крутящего момента, получаемого дифференциалом, а нагруженное колесо вообще перестает вращаться. Движение автомобиля прекратится.

Эти недостатки работы узла устраняются разными методами:

• ручной или автоматической блокировкой;
• внедрением системы курсовой устойчивости.

Дифференциал как часть трансмиссии

Дифференциал в автомобиле  —  это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

Ведуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения – механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) – нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними  в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

1. Передний привод – картер коробки передач.
2. Задний привод – корпус ведущего моста.
3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы.  Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к  авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Дифференциал

Дифференциал представляет собой планетарный механизм, предназначенный для распределения вращающего момента между ведущими полуосями трактора или автомобиля и обеспечения вращения ведущих колес с различной частотой при движении по кривой или неровностям пути. На повороте, неровном пути ведущие колеса совершают движение по дугам разной длины. Если бы оба колеса были расположены на общем валу, то их движение сопровождалось бы скольжением, износом шин и поломками. Поэтому ведущие колеса устанавливают на отдельных валах — полуосях, соединенных дифференциалом.

Принцип действия дифференциала рассмотрим по схеме, изображенной на рисунке а. Шестерни — сателлит 7 (рисунок а) находится в зацеплении с рейками 6 и 8 (в реальной конструкции это шестерни 6 и 8). К оси 10 шестерни 7 приложена сила Р, стремящаяся переместить эту шестерню вверх.

Если сопротивление реек 6 и 8 перемещению силой Р одинаково, то на их зубья действуют равные силы Р/2 и рейки движутся вверх как единое целое с шестерней 7. Однако когда сопротивление движению одной из реек, например рейки 6, будет большим, чем рейки 8, шестерня 7 начинает вращаться вокруг своей оси и, перекатываясь по рейке 6, двигать рейку 8 вверх быстрее. При этом скорость движения рейки 8 увеличивается настолько, насколько уменьшается скорость движения рейки 6. Если сопротивление движению рейки 6 повысить так, что она остановился, то шестерня 7, перекатываясь по ней, увлечет за собой рейку 8 вверх, причем скорость движения рейки 8 будет в 2 раза больше скорости движения оси 10.

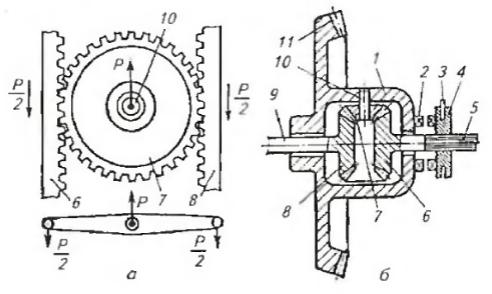

Рисунок. Схема дифференциала и механизма его блокировки: а — схема работы дифференциала; б — схема дифференциала с механизмом блокировки; 1 — корпус; 2 — кулачок на корпусе дифференциала; 3 — вилка включения механизма блокировки дифференциала; 4 — подвижная кулачковая муфта; 5, 9 — полуоси; 6, 8 — шестерни полуосей; 7 — сателлит; 10 — ось сателлита; 11 — ведомая коническая шестерня главной передачи.

Теперь рассмотрим реальную схему дифференциала (рисунок б). В приливах корпуса 1 на оси 10 свободно установлена шестерня сателлит 7. Отверстия боковых приливов корпуса служат опорами полуосей 5 и 9 с укрепленными на них коническими полуосевыми шестернями 6 и 8, находящимися в зацеплении с сателлитом 7. Вращение к корпусу 1 дифференциала передается от ведомой шестерни 11 главной передачи. Если у полуосей 9 и 5 сопротивление вращению одинаково, то сателлит 7, заклиненный шестернями 6 и 8, неподвижен на оси 10 и вся система вращается как единое целое.

Если сопротивление вращению одной полуоси, например полуоси 9, будет больше, чем сопротивление полуоси 5, то сателлит 7, проворачиваясь на своей оси, замедлит вращение шестерни 8 я ускорит вращение шестерни 6, подобно тому как это было в примере с движением шестерни 7 и реек 6 и 8 (см. рисунок а).

Изменение дифференциалом частот вращения полуосей при колебаниях сопротивлений на колесах понижает проходимость трактора на увлажненной или рыхлой почве. В тяжелых почвенных условиях для повышения сцепных качеств колес дифференциал лучше выключить. Для этой цели на тракторах предусмотрены механизмы блокировки дифференциала, весьма разнообразные по конструкции.

Механизмы блокировки дифференциала

Механизмы блокировки дифференциала по способу включения делят на:

• принудительные
• автоматические
• самоблокирующиеся

А по типу привода на:

Принудительная (механическая) блокировка дифференциала возникает при сцеплении подвижной кулачковой муфты 4 (см. рисунок б), установленной на шлицах полуоси 5 трактора, с кулачками 2 на корпусе 1 дифференциала. В этом случае частоты вращения корпуса 7 дифференциала и полуоси 5 будут одинаковые, т.е. дифференциал будет заблокирован.

Механизм блокировки включают педалью (или рукояткой), а выключается он оттяжной пружиной, когда действие усилия, приложенного водителем, прекращается.

Автоматическая блокировка дифференциала позволяет водителю не затрачивать каких-либо усилий — процесс включения и выключения механизма происходит автоматически. Автоматическая блокировка дифференциала применяется на тракторах МТЗ-80, МТЗ-82, Т-150К и др.

Колесный редуктор главной двойной передачи состоит из следующих элементов:

• солнечной шестерни;• коронного (ведомого) зубчатого колеса, которое жестко крепится к ступице колеса;• водила, состоящего из двух чашек, на которых крепятся оси сател-литных зубчатых колес, жестко прикрепленных к кожуху полуосей;• трех сателлитных зубчатых колес, сидящих на неподвижных осях водила.

Задний мост автомобиля МАЗ-5335 и его элементы: а — кинематическая схема; 6 — конструкция; в — колесный редуктор; г — детали колесного редуктора; д — главная передача и дифференциал; 1 — солнечная шестерня; 2 — сателлит; 3 — наружная чашка водила; 4 — коронное ведомое зубчатое колесо; 5 — ступица заднего зубчатого колеса; 6 — полуось; 7 — колесный редуктор; 8 — тормозной механизм задних колес; 9 — стопорный штифт кожуха полуоси; 10 — кожух полуоси; 11 — центральный редуктор; 12 — тормозной разжимной кулак; 13 и 16 — крышки; 14 и 22 — стопорные кольца; 15 — упорный сухарь; 17 — ось сателлита; 18 — подшипник сателлита; 19 — стопорный болт оси сателлита; 20 — пробка заливного отверстия; 21 — контргайка подшипника ступицы; 23 — гайка подшипника ступицы; 24 — кожух полуоси; 25 — упор зубчатого колеса; 26 — внутренняя чашка водила; 27 — полуосевое зубчатое колесо; 28 — сателлит дифференциала; 29— крестовина дифцЪеренциала; 30— цилиндрический роликоподшипник; 31 — конический подшипник зубчатого колеса; 32 — фланец; 33 — манжета; 34 — регулировочные прокладки; 35, 37 — зубчатые колеса; 36 — картер редуктора; 38 — ограничитель зубчатого колеса; 39 — правая чашка дифференциала; 40 — демонтажный болт картера

Крутящий момент от полуоси передается на солнечную шестерню, а от нее через три сателлита и коронное зубчатое колесо на ступицу колеса. Передаточные числа колесного редуктора определяются отношением числа зубьев коронного зубчатого колеса и солнечной шестерни, поэтому изменением указанных чисел зубьев может быть получен ряд передаточных чисел при сохранении межосевого расстояния. Сателлиты не влияют на передаточное число.Конические и гипоидные зубчатые пары очень чувствительны к нарушению расчетного взаимного расположения контактирующих профилей зубьев, при нарушении которого увеличивается уровень шума передачи, снижается КПД и срок службы. Неправильное взаимное расположение зубчатых колес может иметь место вследствие неточной регулировки при сборке или из-за упругих прогибов деталей под действием рабочих нагрузок. Для уменьшения прогибов необходимо увеличивать жесткость главной передачи, которая зависит от устройства подшипниковых узлов, типа применяемых подшипников, длины консольных участков, плотности посадки деталей и т. п.Поскольку валы главных передач испытывают большую осевую нагрузку, в их конструкциях применяются радиально-упорные подшипники. Для увеличения жесткости главной передачи их располагают так, чтобы вершины конусов, образованных нормалями к рабочим поверхностям подшипников, находились снаружи подшипникового узла. Такое расположение требует применения разных по размерам (из-за неравномерности нагрузок на подшипники) подшипников и позволяет существенно увеличить жесткость подшипникового узла, уменьшая прогиб зубчатого колеса под действием радиальной силы, возникающей в зацеплении.Дополнительное увеличение жесткости дает раздвижение подшипников на некоторое расстояние. При консольной конструкции ведущего конического зубчатого колеса это применяется всегда. Радикально увеличивает жесткость ведущего зубчатого колеса устранение консоли путем установки дополнительного (обычно третьего) подшипника.Очень важным в повышении жесткости подшипникового узла является предварительный натяг подшипников, который устраняет зазоры и создает начальное сжатие тел качения. В результате предварительного натяга подшипников при сборке на тела качения подшипников действуют радиальные и осевые силы, которые после приложения рабочей нагрузки перераспределяются между подшипниками, а внутри подшипника — между телами качения.Регулирование подшипников ведомых валов (коробка дифференциала) осуществляется с помощью специальных гаек, которые стопорятся после регулировки пластинами, имеющими выступ, входящий в паз между специальными торцевыми зубьями гаек.

Классификация

Данные детали подразделяют на основе нескольких конструктивных особенностей.

В соответствии с используемым механизмом привода их подразделяют на цепные и зубчатые, называемые также шестеренчатыми.

По числу пар шестерен, участвующих в зацеплении, зубчатые передачи классифицируют на одинарные и двойные.

Варианты первого типа включают ведущую и ведомую конические шестерни. Такие механизмы применяют как на легковых автомобилях, так и на грузовиках.

Двойная передача имеет двойной комплект шестерен. В него входят конические и цилиндрические детали. Это требуется для повышения передаточного числа, поэтому обычно ее используют на грузовых автомобилях.

Главная передача второго типа может быть центральной либо разнесенной.

В первом случае механизм расположен в картере ведущего моста. Бывают одно- и двухступенчатые варианты. В двухступенчатых механизмах предусмотрено изменение пар шестерен с целью варьирования крутящего момента. Данными устройствами оснащают тяжелую и гусеничную технику.

Раздельная передача частично установлена в мосту, частично — в ступице ведущей колесной пары в виде колесных редукторов. Такие механизмы актуальны для внедорожников и грузовиков повышенной проходимости, так как позволяют увеличить дорожный просвет.

Также главные передачи классифицируют по типу зацепления шестерен на три варианта.

В зависимости от количества осей используют проходные и непроходные передачи. Механизмами первого типа оснащают трехосные автомобили с приводом на две оси. Для двуосных машин применяют непроходные варианты.

По типу зубчатого соединения передачу одинарного типа классифицируют на цилиндрическую, червячную, гипоидную, каноническую.

В передаче первого типа установлены шестерни с шевронными, прямыми или косыми зубьями. Такими механизмами оснащают наиболее распространенные в настоящее время переднеприводные модели с поперечно установленным двигателем.

Модели с механической КПП могут иметь до трех первичных валов. В таком случае каждый из них оснащен ведущей шестерней. Все они соединены с одной ведомой.

Среди остальных конструкций наиболее обширно распространена гипоидная (спироидная) главная передача. Шестерни ее имеют прямые или косые зубья. Они могут быть соосны либо смещены вверх или вниз. Сложная форма зубьев обеспечивает большую площадь зацепления, благодаря чему такая главная передача рассчитана на высокий крутящий момент. Следовательно, ее применяют на легковых автомобилях и грузовиках классической компоновки.

Главная передача канонического типа характеризуется наибольшими размерами и уровнем шума.

Червячные передачи предполагают передачу червяком крутящего момента на червячное колесо. По местонахождению червяка их подразделяют на варианты с нижним и верхним его размещением. В любом случае ведомое колесо имеет большой диаметр и косые зубья. А червяк в различных конструкциях изменяется. Он может быть глобоидным или цилиндрическим по форме, правым или левым по направлению линий витка, многозаходным или однозаходным по количеству канавок резьбы, с архимедовым, эвольвентным либо конволютным профилем по форме резьбовой канавки. Червячные передачи используют крайне редко вследствие трудоемкости и высокой стоимости производства (обычно в многоосных моделях с проходной главной передачей и в лебедках).

Главные передачи цепного типа имеют две звездочки. Ведущая установлена на входном вале КПП, ведомая объединена со ступицей ведущего колеса. Их используют на мотоциклах.

Планетарная коробка велосипедов сложнее. Она встроена в ведущее колесо, а ведомая звездочка соединена с ее шестернями, а через них — с колесом.

Подтипом цепной передачи является ременная. Ее отличие состоит в наличии армированного зубчатого ремня вместо цепи. Такой механизм чаще всего применяют на скутерах и мотоциклах с вариатором. Ведомый шкив его соединен со ступицей ведущего колеса, и сам вариатор представляет главную передачу.

Определение передаточного числа главной передачи.

Передаточ­ное число главной передачи находят исходя из максимальной ско­рости автомобиля на высшей передаче, заданной техническими условиями на проектируемый автомобиль.

Значение передаточного числа главной передачи определяют по формуле

Ur=3,6(wmaxrk)/VmaxUkUд

где vmax — максимальная скорость автомобиля, км/ч; wmах — мак­симальная угловая скорость коленчатого вала, рад/с; rk — радиус колеса, м; Uk — передаточное число коробки передач на высшей передаче; ид — передаточное число дополнительной коробки пе­редач на высшей передаче (ид = 1).

Полагают, что передаточные числа коробки передач на выс­шей передаче имеют следующие значения: ик= 1,0 — для прямой передачи и ик = 0,9…1,0 — для повышающей передачи легковых автомобилей; ик — 1,0 — для грузовых автомобилей с числом пере­дач не более шести; ик = 0,7…0,8 — для многоступенчатых коро­бок передач грузовых автомобилей.

Найденное расчетным путем передаточное число главной пе­редачи UТ должно иметь следующие значения: не более 5,0 — у легковых автомобилей; не более 7,0 — у грузовых автомобилей грузоподъемностью до 8 т; не более 8,0 — у грузовых автомобилей грузоподъемностью свыше 8 т.

Расчетное значение передаточного числа главной передачи не­обходимо сравнить с существующими передаточными числами главных передач автомобилей аналогичного типа и назначения. В том случае, если у новой модели автомобиля проектируется ве­дущий мост, то это значение передаточного числа уточняют с учетом числа зубьев шестерен главной передачи.

Определение передаточного числа первой передачи коробки передач. Определение передаточных чисел промежуточных ступеней коробки передач.

При опре­делении передаточных чисел коробки передач нужно помнить о том, что I передача предназначена для преодоления максималь­ного сопротивления дороги. Промежуточные передачи коробки пе­редач используются при разгоне автомобиля, преодолении повы­шенного сопротивления движению, работе автомобиля в услови­ях, не позволяющих двигаться с высокой скоростью (гололед, выбитая дорога, задержка впереди идущим транспортом и т.д.), а также при торможении двигателем на затяжных пологих спусках.

При расчете передаточных чисел сначала находят передаточ­ное число I передачи по заданному техническими условиями мак­симальному коэффициенту сопротивления дороги ψmах или мак­симальному динамическому фактору автомобиля по тяге Dmax на I передаче.

Это передаточное число определяют с помощью выражения, полученного из формулы для динамического фактора, пренебре­гая силой сопротивления воздуха, так как она незначительна при небольших скоростях движения:

u1=(Gaψmaxrk)/Mmaxηтрuгuд

где Ga — вес автомобиля с полной нагрузкой, Н; Mmax — макси­мальный крутящий момент двигателя, Н • м.

Полученное передаточное число I передачи коробки передач не гарантирует отсутствия буксования ведущих колес автомобиля. Чтобы не было буксования ведущих колес при движении на I пере­даче, необходимо выполнение следующего неравенства:

(Mmaxηтрuгuдu1)/ Gark≤Dсц=(mp2Ga2φx)/Ga

где Dсц — динамический фактор автомобиля по сцеплению; тР2 -= 1,20…1,35 — коэффициент изменения реакций на задних веду­щих колесах; Ga2 —- вес, приходящийся на задние колеса автомо­биля с полной нагрузкой, Н; фх= 0,6…0,8 — коэффициент сцеп­ления колес с дорогой.

Из этого соотношения определяют новое передаточное число I передачи, при котором буксования ведущих колес не будет:

u1=(mp2Ga2φxrk)/ Mmaxηтрuгuд

После проверки передаточного числа I передачи на отсутствие буксования ведущих колес автомобиля из двух найденных переда­точных чисел I передачи коробки передач для дальнейших расче­тов выбирают меньшее.

По этому значению передаточного числа I передачи и извест­ному значению передаточного числа высшей передачи определя­ют передаточные числа промежуточных передач.

Если высшая передача прямая (ип = 1), то для расчёта переда­точных чисел промежуточных передач используют следующее выражение:

Uk=

где п’ — число передач, не считая повышающую передачу и пере­дачу заднего хода; к — номер передачи.

Если высшая передача повышающая (ик < 1), то значение ее передаточного числа выбирают в соответствии с типом автомоби­ля, а остальные передаточные числа промежуточных передач рас­считывают с помощью приведенного выше выражения.

Передаточное число передачи заднего хода

Uзк=(1.2…..1,3)u1

Окончательное значение передаточного числа передачи задне­го хода определяют при компоновке коробки передач.

Рассчитанные передаточные числа коробки передач являются ориентировочными и при проектировании новой коробки пере­дач могут незначительно изменяться.
