Большие здт с регулятором и гидроручником

Конструкция тросового привода

Устройство ручного тормоза данного типа, устанавливаемого на подавляющее большинство легковых авто, отличается простотой и предусматривает автономное включение, не зависящее от основной системы. Как функционируют штатные рабочие тормоза:

1. Водитель, нажимающий педаль в салоне, приводит в движение поршень главного гидроцилиндра.
2. Под воздействием поршня в трубках с несжимаемой жидкостью, проложенных ко всем колесам, создается давление.
3. Передаваясь рабочему цилиндру колеса, давление жидкости выдвигает поршни барабанного либо дискового тормоза. В первом случае колодки раздвигаются и силой трения останавливают вращение барабана. Во втором они плотно сжимают крутящийся диск.

Для стояночного затормаживания «ручник» использует штатные элементы – колодки, но раздвигает их собственным механическим приводом, состоящим из таких деталей:

• упомянутый выше рычаг в салоне, оснащенный механизмом фиксации в разных положениях и кнопочным устройством разблокировки;
• главный трос, подключенный к рычагу и заканчивающийся кронштейном крепления либо дугообразной направляющей;
• вторичные тросы, соединенные с главным и подключенные к рычагам тормозных механизмов задних колес;
• регулировочные механизмы тросов (распорные втулки, гайки и пружины), кронштейны подвеса к днищу кузова;
• распорные планки между колодками.

Система тяг обычно прячется под днищем в углублении центрального тоннеля. Тросовые приводы оборудованы защитными кожухами, препятствующими возникновению коррозии. Как работает механический ручной тормоз:

1. Водитель поднимает рукоятку в салоне, которая автоматически защелкивается на выбранной позиции.
2. Тяга двигает основной трос вперед, а тот увлекает за собой вторичные приводы посредством крепежного кронштейна.
3. Рычаг внутри барабанного механизма поворачивается и раздвигает верхние концы колодок. Функцию автоматического регулирования принимает на себя распорная планка.
4. Когда водитель снимает авто с «ручника», пружины внутри барабанов откидывают рычаг назад и колодки сдвигаются. Одновременно пружина оттягивает в первоначальное положение тросовой привод.

Вышеописанный стояночный тормоз блокирует колеса с барабанными механизмами, установленные на задней оси. На автомобилях, оборудованных тормозными дисками, работает идентичный принцип: трос тянет за рычажок, который заставляет сжиматься колодки. Разница заключается лишь в расположении и форме рычага – на дисковых тормозах он ставится снаружи, позади ступицы.

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

• Избыточное растяжение троса.
• Повреждение троса.
• Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес

После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.
3. Используя гаечный ключ, требуется вывинтить две гайки крепления двух кронштейнов. Эти кронштейны не дают тросику упасть. Под гайками располагаются гровера, которые предотвращают самостоятельное их выкручивание.
4. После этого следует снять задние тормозные барабаны и демонтировать пружинки, посредством которых фиксируются тормозные колодки. Колодки можно также заменить, если они имеют чрезмерную степень износа.
5. Далее необходимо потянуть за тросик, чтобы вывести его из зацепления с кронштейном, в который он упирается.
6. Демонтируются тормозные колодки. Обе колодки на колесе извлекать не нужно. Для замены заднего тросика понадобится извлечь только одну заднюю тормозную колодку.
7. Теперь следует с обратной стороны тормозного щита обеих колес выкрутить по два фиксирующих болта. С их помощью осуществляется фиксирование наконечника троса. После вывинчивания этих двух болтов, следует потянуть за трос, как показано на фото ниже.
8. Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.
9. Чтобы снять переднюю часть устройства, нужно потянуть за изделие, чтобы вывести его из конструкции кронштейна и промежуточной опоры.
10. Вслед за этим нужно выбраться из ямы, и перейти в салон автомобиля. Ручник при выполнении работ должен находиться в крайнем нижнем положении. В салоне следует вывинтить два винта крепления облицовки рукоятки.
11. Под облицовкой располагается 4 болта, которые следует вывинтить. После их вывинчивания понадобится демонтировать рукоятку вместе с передним тросом.
12. Чтобы отсоединить крепление тросика от рукоятки, понадобится при помощи пассатижей вынуть небольшой шплинт, с помощью которого закреплено устройство к рукоятке ручника.
13. После этого устройство можно полностью демонтировать из автомобиля, а вместо него установить новый тросик. Процесс установки обоих изделий выполняется в порядке обратном снятию. После этого следует закрепить их, и приступить к процедуре регулирования натяжения.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

• пассатижи;
• два ключа на 13;
• балончик смазки WD-40.

Ощущения.

Поначалу все как-то необычно было — ход педали, усилие, торможение, расчет усилия, и так далее. Очень радовало то, что теперь стояночный тормоз ВАЗ не был “мертвым”, как это было раньше, теперь потянув ее, можно было регулировать усилие, таким образом останавливая “восьмёрку” различными способами, как говорится на свой манер. Гидравлический ручник прекрасно выполняет свою прямую обязанность – он удерживает машину на месте на подъеме. С того дня я «забыл», что такое перетормаживание, торможение осуществляется очень разумно и колеса задней оси, в случае экстренного торможения, блокируются чуть позже передних. Каких-то «кульбитов» или трюков с новой тормозной системой пока не проделывал, страшновато, не привык пока, да и к тому же специалисты посоветовали пока не рисковать, а просто привыкнуть к новой тормозной системе и ее работе.

На этом у меня все, надеюсь, для кого-то мой рассказ в деталях станет полезным, а кто-то по моему примеру и себе установит гидравлический стояночный тормоз ВАЗ. Жду ваших комментариев и соображений относительно вышеизложенного.

Всем привет!Вашему вниманию отчет по установке на классику гидроручника на штатные барабанные тормоза. Но моя установка с одной особенностью — я полностью оставил штатный тросовый ручник. Мысль в чем — натяжкой тросов ручника разводятся колодки, уменьшается рабочий ход как при работе ручника, так и при работе тормозных цилиндров. Выкинув штатный ручник увеличиваем рабочий ход тормозных цилиндров т. к. колодки не разведены. Ну и ручник штатный для штатного использования остается. Кто что об этом думает — можем обсудить в комментах ) Я в жигах не особо спец, не претендую на истину.Ручник вертикальный, переходники под штатные тормозные трубки в комплекте.

По трубкам — когда искал инфу какие трубки ставить — мало кто точно пишет какие подойдут. Проверил сам — в моем случае (смотрите как расположен ручник и как проходят трубки в салон) используются — от ГТЦ до гидроручника — передняя правая от 2110, от гидрача до шланга на мост — передняя правая от 2108/09. Но с оговоркой — передней трубки хватило еле-еле, а задняя как видим немного длинна. Но в целом все отлично встало.

Место прохода трубок в салон — в этом месте снизу на тоннеле незначительная выемка, как раз чтобы было место и трубки не касались кардана. Отверстие под трубки в месте где два металла, поэтому ставим резинки для защиты трубок и изнутри и снаружи.

Штатные тормоза были еще с регулятором усилий (колдуном). Гидроручник подключил без него. По советам найденным на Драйве прокачиваем тормоза с выжатым гидроручником. Прокачалось все на удивление быстро.

Выезжаю тестить. Чего боялся — что будет перетормаживать зад из-за выкинутого колдуна. Нифига, все отлично, первой схватывает перед. Ход педали стал немного больше, первое время было непривычно. Ручник же берет очень четко и сразу, в самом начале хода. В этом есть некоторое неудобство, устанавливали то с прицелом под полный ход рукоятки. Есть мысль попробовать разжать троса штатного ручника чтобы ход задних цилиндров и соответственно рукоятки гидропалки был больше.

Таким образом получаем гидроручник при полном сохранении штатного тросового ручника

Рукоятка палки немного мешает включать заднюю передачу, но на это просто забиваем )Спасибо за внимание и надеюсь мой отчет кому то будет полезен )

Принцип работы гидравлического ручника

Сообщества DRIVE2 Пермский край Блог Металлический скрежет при торможении, помогите разобраться

Ещё каких-то два десятка лет назад стояночный тормоз, оснащённый гидравлическим приводом, был диковинкой, но сегодня такой системой оснащаются многие модели, особенно спортивные. Гидроручник представляет собой довольно несложное устройство, характеризующееся относительно высокой надёжностью (если сравнивать с обычным механическим). Конструкция гидравлического стояночного тормоза практически не имеет быстро изнашиваемых деталей и узлов (опять вспоминаем тросик классического ручника), поэтому такая система совместима с другими современными тормозными электронными системами. Главной особенность считается отсутствие тросика, функции которого перекладываются на гидравлический цилиндр. Впрочем, некоторые детали конструкции (храповик, блокировочная кнопка) остаются без изменений.

Монтаж гидроручника позволяет более тонко управлять тормозами: при подтормаживании педалью, если усилия, передаваемого на задние колёса недостаточно, можно одновременно использовать и рычаг ручника – его активизации увеличит давление, формируемое на заднем контуре усовершенствованной тормозной системы. Разумеется, при отсутствии тросика необходимость в его подтягивании отпадает, да и в целом обслуживание гидравлического СТ намного проще. realescort.nz Стоит помнить и о том, что классический ручник независим от работы штатной тормозной системы, в нашем же случае любая неисправность, приводящая к неработоспособности обычных тормозов, скажется и на стояночном (к примеру, при вытекании их контура тормозной жидкости).

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

• ручной рычаг или, что реже, ножная педаль;
• система тросов;
• тормозные механизмы задних колёс.

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

//www.youtube.com/watch?v=lrtA7Hvykm0

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

• винтовой механизм;
• кулачковый;
• барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Следующий этап — разводка магистрали к задним суппортам.

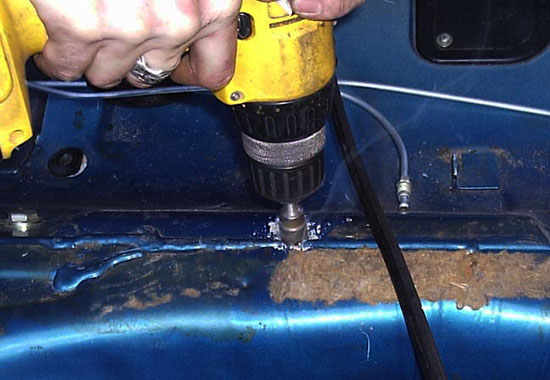

Далее придется доработать отверстие при помощи дрели, используя зенковку рассверлите его до нужного диаметра, с последующей вставкой в отверстие тормозного шланга.

Теперь аккуратно проденьте резиновое кольцо, предварительно разрезав его с одной стороны по принципу передней стойки.

Через отверстие при помощи болта под машиной к тормозному шлангу прикрутите через медные шайбы тройник. К нему с обеих сторон подключите две оставшиеся тормозные трубки. Используя пластиковые хомуты, зафиксируйте конструкцию и загерметизируйте новоиспеченную тормозную систему с суппортами.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › ЗДТ и гидравлический ручник своими руками

Хочу рассказать как я устанавливал ЗДТ и ручник

так как готовые комплекты с тросиком дороги а денег у нас кот наплакал то решаем все делать сами

как раз у меня освободились штатные супорта с переда, (на перед встали суппорта от 2112 с перфорированными дисками )

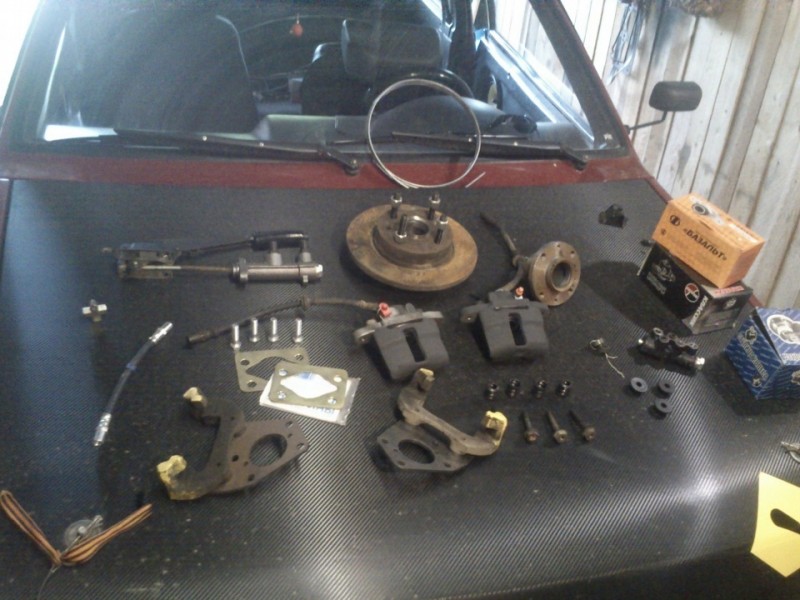

к ним были куплены план шайбы + развальные пластины и всякая мелочь

плюс к этому понадобятся куча новых тормозных трубок и 2 тройника (в моем случае)

какие то трубки можно подобрать по длине а какие то придется резать и заново вальцевать

(как это делать лучше спросить у гугла)

в первую очередь я установил сами тормоза

совместив эту процедуру с заменой подшипников и установкой колесных шпилек

так же для того что бы одеть тормозной диск на заднюю ступицу нужно сточить у ступицы ступеньку

я отдавал ступицы токарю но видел как это делали и болгаркой))

следующее что было сделано это ручник

так как тросиков теперь нет то нужен гидроручник

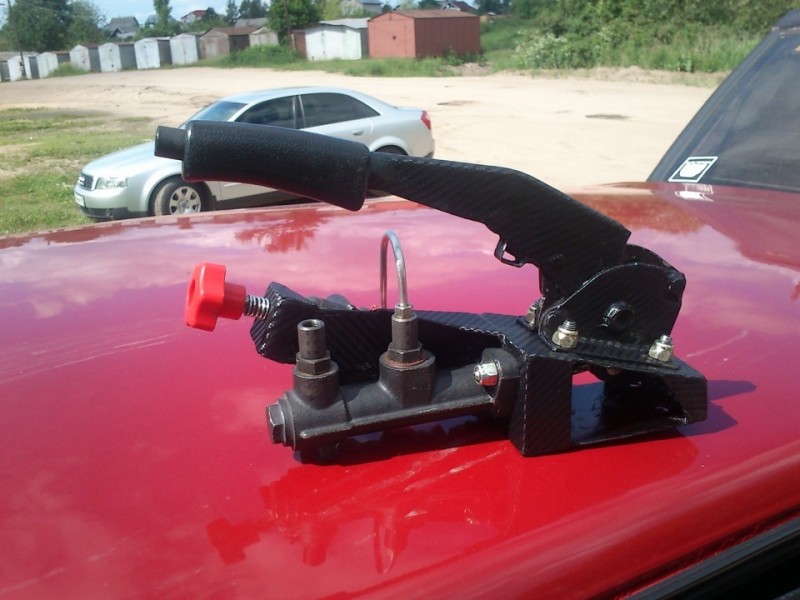

смотрим фото готового и делаем свой)

для этого понадобится

— штатная ручка ручника

— Главный Цилиндр Сцепления 2106

тут небольшой совет

берите или PELENGA или АТЕ так как у них уже с завода нарезана резьба

берем металл и режим его на прямоугольники

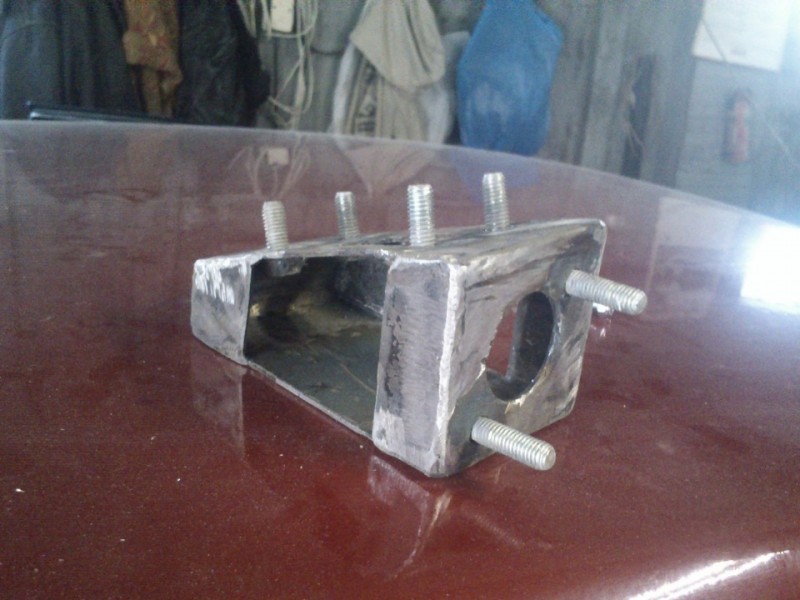

складываем и свариваем добавив косынки по вкусу

далее делаем отверстия под ручку, цилиндр и привариваем шпильки для их крепления

советую устанавливать цилиндр выходами строго вверх для облегчения прокачки тормозов в последствии

собираем покрасив по вкусу

рядом можно приварить крепление под регулятор

(советовать делать как у меня регулятор из колдуна 2108 не буду так как его работа не совсем корректна! )

лучше купить специализированный регулятор Wilwood

переходники под трубки я заказывал у токаря просто отдав ему целиндр и тормозную трубочку

теперь можно заняться подключением

оговорюсь что у меня стоит ВУТ от ВАЗ 21214 и ГТЦ от лада калина 2х контурный

он отличается от обычного 2108 большим размером и как следствие производительностью

если у вас 4х контурный ГТЦ

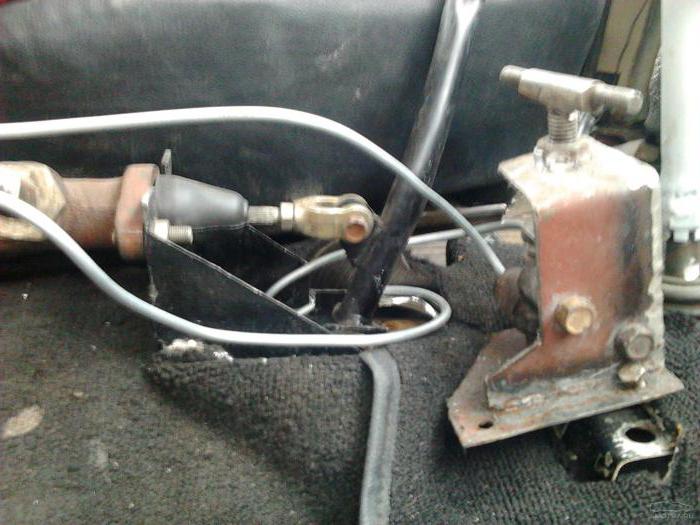

в салоне получается вот такая паутина из трубок

тройник ставится сразу под днищем со стороны улицы

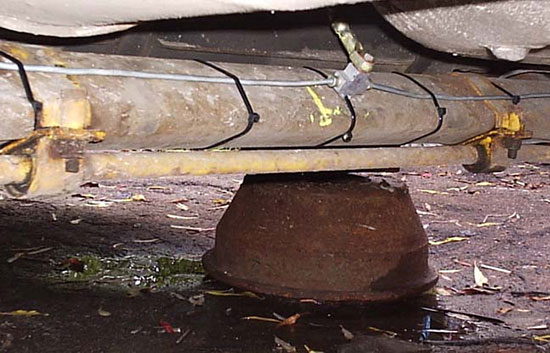

а дальше по штатной схеме через штатные шланги на балку

штатный колдун можно выкинуть его хрен настроишь ((

теперь заливаем тормозуху и прокачивает сначала педалью зад, потом прокачиваем зад ручником (не трогая педаль накачиваем ручником и держим в это время напарник откручивает штуцер на супорте )во время прокачки регулятор полностью открыт!

затем прокачиваем перед

проверяем все соединения на отсутствие протечек

садимся в машину и на пустой дороги едем настраивать регулятор так чтобы при резком торможении зад не заносило

возможно через пару дней придется повторить процедуру прокачки тормозов так как за один раз сложно выгнать все пузырьки воздуха из системы

Принцип работы гидравлического ручника

Ещё каких-то два десятка лет назад стояночный тормоз, оснащённый гидравлическим приводом, был диковинкой, но сегодня такой системой оснащаются многие модели, особенно спортивные. Гидроручник представляет собой довольно несложное устройство, характеризующееся относительно высокой надёжностью (если сравнивать с обычным механическим). Конструкция гидравлического стояночного тормоза практически не имеет быстро изнашиваемых деталей и узлов (опять вспоминаем тросик классического ручника), поэтому такая система совместима с другими современными тормозными электронными системами. Главной особенность считается отсутствие тросика, функции которого перекладываются на гидравлический цилиндр. Впрочем, некоторые детали конструкции (храповик, блокировочная кнопка) остаются без изменений.

Монтаж гидроручника позволяет более тонко управлять тормозами: при подтормаживании педалью, если усилия, передаваемого на задние колёса недостаточно, можно одновременно использовать и рычаг ручника – его активизации увеличит давление, формируемое на заднем контуре усовершенствованной тормозной системы. Разумеется, при отсутствии тросика необходимость в его подтягивании отпадает, да и в целом обслуживание гидравлического СТ намного проще. Стоит помнить и о том, что классический ручник независим от работы штатной тормозной системы, в нашем же случае любая неисправность, приводящая к неработоспособности обычных тормозов, скажется и на стояночном (к примеру, при вытекании их контура тормозной жидкости).

Преимущества и недостатки ГР

Мы уже отмечали, что обычно гидравлический ручник устанавливают, когда меняют на задней полуоси барабанные тормоза на устройства дискового типа. Перед тем, как говорить о плюсах и минусах гидравлического СТ, поговорим о том, что даёт использование дисковых тормозов:

• тормоза барабанного типа подвержены сильному нагреву, что со временем приводит к снижению из стабильности. Дисковые же механизмы охлаждаются гораздо эффективнее, поэтому их характеристики практически не подвержены возрастным изменениям – и это считается одним из главных достоинств тормозов данного типа;
• второй плюс выплывает из первого – это уменьшение длины тормозного пути за счёт более высокой эффективности дисковых механизмов. А увеличение безопасности движения – очень весомый аргумент при постоянно увеличивающейся плотности транспортного потока и скорости движения на загородных трассах;
• конструктивно дисковые тормоза более компактны и заметно легче барабанных аналогов.

Но малейший перекос при монтаже системы – и равномерность распределения тормозного усилия, прилагаемого в отношении задних/передних осей или задних колёс, будет нарушена. Это основной недостаток, сопровождающий установку дисковых тормозов. Решение этой проблемы заключается в установке двухконтурной системы, причём каждый контур предполагает соединение правого и левого колёс обеих полуосей. Главное, чтобы регулятор располагался перед приводом гидроручника, но после главного TЦ. Только в этом случае удается обеспечить оптимальную работу усовершенствованной тормозной системы.

Как сделать гидроручник своими руками

Если автовладелец решился на усовершенствование тормозной системы посредством замены барабанного механизма на дисковый, монтаж гидроручника позволит избежать многих дополнительных расходов. Но и в этом случае имеются возможности для солидной экономии. Речь идёт об отказе от приобретения готового комплекта гидравлического СТ. Тем более что его самостоятельное изготовление нельзя назвать сложной процедурой. Итак, перечислим, какие материалы и инструменты нам понадобятся:

• гидравлический цилиндр, используемый в механизме сцепления для данной модели автомобиля;
• тройник, используемый при осуществлении разводки шлангов тормозной магистрали;
• около десятка шайб, желательно медных;
• металлические трубки, являющиеся составной частью тормозной системы (подойдут и вазовские в количестве пяти штук);
• резиновый тормозной шланг, устанавливаемый временно;
• тормозная жидкость, рекомендуемая автопроизводителем данной модели. Объем будет зависеть от конструктивных особенностей машины, но обычно четырёх литров бывает достаточно;
• заглушка;
• пластиковые хомуты;
• комплект скруток;
• оснастка, используемая для ремонта/установки ручного тормоза.

Заключение

Доработка эта очень интересная, и сделать ее может каждый желающий, благо материалов и инструментов для этого в продаже полно. Кроме того, вы можете купить уже готовый комплект для конкретного автомобиля, который будет включать в себя не только гидравлический ручник, но и все системы трубок, шлангов, останется лишь соединить все и прокачать тормоза. Стоимость такой конструкции окажется выше, но и надежность будет неплохой. Если вы считаете, что не сможете осилить работу, лучше откажитесь от нее и отдайте автомобиль опытным мастерам, которые все сделают на высшем уровне. Ведь от качества работы тормозов зависит ваша жизнь и здоровье.

Как построить корч&nbsp|&nbspПолезная инфа Без комментариев

Известно, что одним из первых шагов тюнинга автомобиля, наряду с «прокачкой» двигателя, является модернизация тормозной системы. Не так давно Мы уже рассматривали общие моменты тормозной системы и о низ можно почитать здесь . Но сегодня речь пойдет об установке гидроручника на жигули.

Начнем пожалуй с того что если собрались ставить гидроручник, то придется менять задние тормоза на дисковые. Подробную инструкцию по установке задних тормозов можно почитать вот здесь .

После установки Задних Дисковых Тормозов (ЗДТ) на автомобили семейства ВАЗ возникает проблема неправильного распределения тормозных усилий по осям. Как решать эту проблему и зачем это нужно?

Есть много причин для установки задних дисковых тормозов, но обратим внимание лишь на некоторые, определяющие из них: — стабильные характеристики дисковых тормозов при нагреве; — лучшее охлаждение тормозных дисков; — высокая эффективность торможения уменьшает тормозной путь; — меньшие вес и размеры; — уменьшается время срабатывания; — около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски;

Можно сделать вывод, что дисковые тормоза обладают существенными преимуществами перед барабанными. Главные из них — стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размеры. Задние дисковые тормоза установлены, пора заставить всё это правильно работать и обязательно установить в схему гидравлическую систему стояночного тормоза. Далее берем гидровлический ручник и устанавливаем его на место старого, дальше нужно будет подключить тормозные магистрали как показано на этой схеме:

Плюсами данной схемы являются: — Одинаковые усилия на левых и правых колесах автомобиля. — Регулятор начинает перераспределять усилие на задних колесах в более широких пределах (он и раньше умел это делать, но только на одном колесе, из-за особенностей устройства) — Передние тормоза становятся мощнее из-за переноса их магистралей ближе к вакумному усилителю.

Но в бочке меда всегда найдется и ложка дегтя, минусы схемы: — При отказе контура «левое переднее — правое переднее» эффективность торможения резко падает.

Недостатки есть всегда, но чётко дозируя усилие рукояткой ручника машина останавливается достаточно эфективно. Прежде чем приступить к установке регулятора тормозных усилий и системы гидроручника, советую частично разобрать салон для большего удобства работы при укладке тормозных магистралей. Теперь их место в салоне. Установка рукоятки стояночного тормоза.

Оснастка и рукоятка ручника стояночного тормоза устанавливаются на штатное место. В вход на цилиндре гидроручника подключаем тормозную трубку, подающую жидкость, из выхода ведём трубку по туннелю к задней части кузова «классики» Разводка магистрали к задним суппортам

Над задней балкой внутри кузова есть три технологических отверстия. Разверните среднее из них зенковкой при помощи дрели до нужного диаметра и вставьте в отверстие сначала тормозной шланг (ВАЗ 2121), а затем, проденьте резиновое кольцо как на передней стойке, предварительно его (кольцо) разрезав с одной стороны. Вставьте через разрез тормозной шланг, который теперь никогда не протрётся об кузов. Соедините его с тормозной магистралью.

Под машиной к тормозному шлангу через отверстие болтом прикручиваем через медные шайбы тройник к которому по обе его стороны подсоединяем оставшиеся две тормозные трубки. Зафиксировав конструкцию пластиковыми хомутами герметизируем всю НОВУЮ тормозную систему с суппортами. Обтяжка и прокачка тормозной системы.

Предварительно обтянув все точки соединений в тормозной системе можно заливать тормозную жидкость. Прокачивать следует сначала задний контур, за ним правое переднее колесо и последним левое переднее колесо.

И все можно наваливать, примерно вот так:
