Устройство и принцип работы гидромеханической коробки передач

Гидромеханическая трансмиссия

Гидромеханическая трансмиссия значительно упрощает управление автомобилем, так как скорость его движения регулируется только, педалью открытия дроссельной заслонки и педалью тормоза, а переключение передач на ходу происходит автоматически. Ручным переключением передач в основном приходится пользоваться только при трогании с места.
 

Гидромеханическая трансмиссия с гидротрансформатором позволяет устранить этот недостаток.
 

Гидромеханическая трансмиссия в процессе черпания материала или резания грунта дает возможность автоматически регулировать рабочие скорости погрузчика.
 

Схема гидротрансформатора.

Гидромеханическая трансмиссия отличается от механической тем, что вместо муфты сцепления установлен гидротрансформатор.
 

Кинематическая схема автогрейдера с раздельными ведущими мостами. 1 — двигатель, 2 — муфта сцепления, 3-коробка передач. 4. 7, 9 — карданные валы, Ь, 5. 10 — передний, средний в задний ведущие мосты, 6 — раздаточный редуктор, / / — промежуточный редуктор.

Гидромеханические трансмиссии облегчают условия труда машиниста, повышают тяговые свойства и проходимость автогрейдера. Все это обусловливает повышение производительности машины при выполнении земляных работ. Кроме того, использование гидротрансформатора смягчает резкие нагрузки на трансмиссию, повышая тем самым ее надежность.
 

Гидромеханическая трансмиссия требует тщательного выполнения требований технического обслуживания.
 

Гидромеханическая трансмиссия состоит из гидродинамического трансформатора крутящего момента ( ГТКМ) и фрикционно-зуб-чатой малоступенчатой коробки перемены передач.
 

Гидромеханическая трансмиссия состоит из жидкостного преобразователя крутящего момента — гидротрансформатора, который является ее основным агрегатом, и механического ( планетарного) редуктора. Применение механического редуктора вызвано тем, что гидротрансформатор позволяет автоматически регулировать крутящий момент в ограниченных пределах.
 

Схемы работы гидромуфты п ее основные детали.

Гидромеханическая трансмиссия автомобиля содержит гидромуфту или гидротрансформатор.
 

Рассматриваемая гидромеханическая трансмиссия — бесступенчатая, автоматическая, так как число оборотов ведомого вала 8 зависит от нагрузки на колеса. Такая гидромеханическая передача про — ста в управлении и надежна в работе. Рассматривая устройство и работу гидромеханической трансмиссии автомобиля, заключаем, что она сама автоматически учитывает изменение профиля дороги и может плавно переходить на другую скорость движения независимо от водителя автомобиля.
 

Схемы трансмиссий.

Схемы гидромеханических трансмиссий предусматривают объединение в едином блоке двигателя и гидромеханической коробки передач, крутящий момент от которой передается ведущим колесам через карданный вал и механизмы заднего моста как в обычной механической трансмиссии.
 

Назначение комбинированной трансмиссии легкового авто

Образ жизни современных водителей существенно меняется и сегодня все больше требований предъявляются к созданию оптимальных комфортных условий во время вождения. Стандартные узлы автомобилей терпят существенные изменения, среди ярких примеров можно выделить комбинирование механической и гидравлической КП. Если говорить о гидромеханической трансмиссии и что это такое, первым делом стоит понять, в чем ее предназначение. Главное отличие заключается в плавном изменении вращающего движения. Облегченное управление позволило отказаться от использования сцепления, поскольку комбинированная КП отвечает за все процессы. При АКПП можно говорить о следующих ситуациях, касающихся управления авто:

• Во время переключения скоростей трансмиссия отключается от силового агрегата.
• Если дорожные условия меняются, величина вращающего момента также будет менять свое значение.

Использование АКПП на авто позволяет получить несколько неоспоримых преимущества. Помимо автоматизации переключения скоростей стоит отметить также повышение эксплуатационных характеристик силового агрегата и коробки и улучшение проходимости транспортного средства в условиях бездорожья.

Гидравлическая коробка автомат

Управление гидромеханической коробкой передач

Система управления переключением передач в ГМП (рис. 1) состоит из двух частей (подсистем): управляющей и исполнительной. Исполнительной частью системы управления является масляная система (рис. 1, а). Основными составными частями ее являются масляный насос 2, фильтр 3, управляющие клапаны 4, 5, главный золотник 6, гидравлические цилиндры 7, 8.

Масляный насос 2 создает давление в главной магистрали, которое подается к управляющим клапанам 4 и 5 золотникового типа. В зависимости от положения золотников управляющих клапанов и давления на выходе из них главный золотник занимает такое положение, при котором масло поступает в один из гидравлических цилиндров 7 или 8 включения фрикционов или ленточных тормозных механизмов.

45

Чаще управление основными режимами работы коробки передач осуществляется в полуавтоматическом режиме. В этом случае в управляющую систему вводится пульт с кнопками или специальный селектор, устанавливаемый на рулевой колонке или на месте рычага переключения передач.

Упрощенно работа системы управления в полуавтоматическом режиме представлена на рис. 1, б.

При установке селектора в нейтральное положение в коробке передач все передачи выключены.

В положение селектора А1 автоматически включаются первая и третья передачи и блокировка гидротрансформатора на третьей передаче.

В положении селектора А2 включаются первая и вторая передачи и блокировка гидротрансформатора на второй передаче.

При установке селектора в положение ЗХ включается передача заднего хода.

В положении ПП принудительно включается первая передача.

При изменении положения главного золотника, которое зависит от скоростного и нагрузочного режима работы, масло из главной магистрали подается под давлением к одному из выключателей 15, 16, 17, которые замыкают цепь питания электромагнитов 9, 10, 13, 14 клапанов, которые, в свою очередь, открывают доступ масла к исполнительным механизмам коробки передач.

На современных легковых автомобилях система управления автоматическими коробками передач имеет более сложную конструкцию, включающую электронные блоки управления, способные проводить анализ многих параметров и выдавать соответствующие команды исполнительным механизмам.

Пример применения электроники в управлении механической коробкой передач приведен на рис. 2.

Управление коробкой автоматическое или в ручном режиме с помощью подрулевых переключателей 4 или селектора 5, являющегося по сути джойстиком. Переход на автоматический режим работы коробки передач осуществляется кнопкой 6.
Информация от контрольных систем тормозных механизмов, электронного блока двигателя поступает в электронный блок 3 коробки передач. Туда же поступают данные о положении педали 7 управления подачей топлива и датчика 2 частоты вращения первичного вала коробки передач.

Электронный блок коробки передач выдает в нужный момент команду устройству 1 переключения передач и устройству 8 выключения сцепления, при этом номер включенной передачи высвечивается на табло панели приборов.
В ручном режиме электронный блок коробки передач обеспечивает снижение частоты вращения коленчатого вала при переходе на высшую передачу и увеличение частоты вращение при переходе на низшую передачу с целью выравнивания угловых скоростей блокируемых валов.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Сильные и слабые стороны гидромеханики

Гидромеханическая коробка представляет собой последовательное соединение трансформатора, планетарного узла с фрикционами гидравлической системы управления. Ее основное достоинство – отсутствие необходимости водителю переключать передачи вручную. Электроника делает это точно, благодаря чему отсутствует дискомфорт при движении, а двигатель не подвергается перегрузкам. Их отсутствие помогает сохранить его в целости на долгое время. При начале движения передача мощности также происходит без прерывания и рывков, что делает гидромеханику более совершенной, превосходящей по своим характеристикам механические коробки передач. Не зря их используют не только в автомобилестроении, но и устанавливают на танки (в Америке и Германии).

Важно! Если вы выбираете автомобиль, на котором преимущественно будете двигаться по городу, то стоит выбирать именно гидромеханическую АКПП. С ее помощью у вас не возникнет неудобств при остановках в пробках или на светофорах

Слабой частью такой АКПП является гидротрансформатор

Недостатком такого механизма является его высокая стоимость и техническая сложность. При переключении передач можно заметить потерю производительности за счет пробуксовки фрикционов и тормозных лент. Слабой частью такой АКПП является и гидротрансформатор, из-за которого теряется крутящий момент. Несмотря на явные преимущества эффективность гидромеханики по результатам замеров составляет 86%, тогда как у обычной коробки она достигает 98%. Еще один недостаток – необходимость устанавливать системы подпитки охлаждения гидроагрегата. Они занимают место под капотом, из-за чего моторно-трансмиссионный отсек имеет большие габариты. Также автомобили с установленной гидромеханикой нельзя завести путем толкания или перемещения его на тросе. Для этой разновидности коробки, как и во всех автоматах, характерно отсутствие возможности регулировать потребление топлива. Описанный вариант гидромеханической АКПП является одним из самых примитивных. Сегодня разрабатываются более совершенные трансмиссии, которые устанавливают на легковые автомобили, выпущенные в последние годы. Гидромеханикой рекомендуется пользоваться тем, кто недавно сел за руль. Для новичка она незаменима тем, что самостоятельно переключать передачи нет необходимости.

Автоматическая коробка передач устройство и работа

Виды привода

По количеству задействованных ведущих колёс возможны разные системы передачи момента. Трансмиссия автомобиля состоит из механизмов, реализующих эти схемы. Задний привод. Двигатель располагается впереди автомобиля или по центру кузова в пределах колёсной базы, или сзади над осью, или в заднем свесе. Коробка передач для организации лучшей развесовки может быть в блоке с двигателем или с главной передачей на задние колёса.

Передний привод. Используется в массовых автомобилях, хотя иногда его применяют и в более дорогих классах, а также в лёгких грузовиках. Разница может быть лишь в поперечном расположении силового агрегата или продольном. Первая схема более компактна и проще реализуется.

Подключаемый полный привод. Возможно много вариантов, но чаще всего используются два. На утилитарных внедорожниках водитель вручную подключает передний мост на тяжёлых участках при постоянном заднем. У кроссоверов используется электронная или вязкостная муфта, подключающая задний мост, постоянно в этом случае используется передний.

Постоянный полный привод. В машине всегда задействованы для создания тяги все колёса. Различные механические и электронные устройства могут изменять соотношение момента по осям или даже по колёсам.

Как продлить ресурс

Чтобы увеличить срок эксплуатации гидромеханической коробки, необходимо следить за уровнем масла. При его недостаточном количестве возникает перегрев коробки. Рабочая температура не должна превышать 90 градусов. Современные автомобили оснащаются датчиком давления масла. Его загорелась контрольная лампа, не стоит игнорировать ее. В дальнейшем это может спровоцировать поломку гидротрансформатора.

Также не следует переключать передачи без выжима педали тормоза. Коробка примет на себя весь удар, особенно если переключиться с первой на заднюю без предварительного оттормаживания. На ходу, если это затяжной спуск, не рекомендуется включать «нейтралку». Это также существенно снижает ресурс гидравлического трансформатора и рабочих муфт. В остальном же необходимо придерживаться регламента замены масла и фильтров. Срок эксплуатации данной КПП составляет порядка 350 тысяч километров.

В состав трансмиссии автомобиля входят:

Сцепление

Сцепление. Работа данного механизма основана на действии силы трения скольжения (фрикционная муфта); механизм предназначен для передачи крутящего момента, также плавного переключения передач, гашения крутильных колебаний, кратковременного соединения трансмиссии маховика двигателя.

Термин «сцепление» относят к компоненту трансмиссии транспортного средства, которое предназначено для подключения или отключения двигателя внутреннего сгорания с коробкой передач. Сцепление несет функцию временного разобщения коленчатого вала двигателя с силовой передачей автомобиля, что является необходимым при переключении шестерен в коробке передач и при торможении автомобиля вплоть до его остановки. Также, сцепление позволяет плавно (без рывков) трогаться с места;

Advertisement

Коробка передач

Коробка передач. Коробка передач предназначена для изменения частоты и крутящего момента на ведущих колесах в более широких пределах, чем это может обеспечить двигатель транспортного средства. Также коробка передач обеспечивает автомобилю способность движения задним ходом и длительного отключения двигателя от движения при пуске двигателя и работе его на стоянках;

Раздаточная коробка

Раздаточная коробка. Это не что иное, как агрегат для распределения крутящего момента от двигателя на несколько приводных механизмов, которые в большинстве случаев также увеличивают число передач в трансмиссии. Раздаточная коробка распределяет крутящий момент между ведущими мостами так, чтобы обеспечивалась наилучшая проходимость автомобиля без возникновения негативного явления – «циркуляции мощности» в трансмиссии; увеличивает крутящий момент на ведущих колесах в пределах, необходимых для преодоления сопротивления качению колес при движении по плохим дорогам, а также на крутых подъемах; обеспечивает более устойчивое движение машины с малой скоростью при работе двигателя в режиме максимального крутящего момента;

Коробка отбора мощности

Коробка отбора мощности. Механизм, предназначенный для привода всевозможных рабочих органов оборудования, установленного на автомобильном шасси, посредством карданного вала или гидравлического насоса;

Главная передача

Главная передача. Является одним из важнейших элементов трансмиссии. В наиболее распространенном варианте состоит из двух шестерен (ведомой и ведущей), призванном преобразовывать крутящий момент, поступающий от коробки передач, и передавать его на ведущую ось. От конструкции главной передачи зависят тягово – скоростные характеристики автомобиля и расход топлива;

Дифференциал

Дифференциал. Это механизм по передаче мощности посредством вращения с одновременным делением единого потока мощности на два дифференциально связанных или суммированием двух независимых потоков мощности в один;

Как работает делитель на камазе

Карданная передача

Карданная передача. Данный механизм передает крутящий момент между валами, пересекающимися в центре карданной передачи и имеющими возможность взаимного углового перемещения;

Шарнир равных угловых скоростей

Шарнир равных угловых скоростей — не является отдельным элементом трансмиссии, так как выполняет роль главной передачи. Шарнир равных угловых скоростей обеспечивает передачу крутящего момента при углах поворота до 70ᴼ относительно оси.

Сердце гидромеханической коробки передач

Гидротрансформатор коробки работает по схеме: «насос — гидравлическая турбина» и обеспечивает посредством динамического давления масла на лопатки турбины передачу вращающего момента на вал коробки переключения передач. Задача насоса или насосного колеса мало чем отличается от аналогичного, используемого в центробежных насосах: под действием центробежных сил придать потоку масла больший динамический напор. Раскрученное маховиком коленвала колесо выбрасывает под определенным углом мощный масляный поток на периферийную часть наружной части обода турбины — на лопатки турбинного колеса. Под напором масла турбина преобразует энергию масла во вращение.

В конструкции гидротрансформатора коробки передач предусмотрено еще одно колесо с лопатками. Между двумя основными колесами установлен очень важный элемент — специальный спрямляющий аппарат, именуемый реактором, или статором. Он выполнен в виде кольца с профилированными лопатками, направляющими поток жидкости, выходящий из гидравлической турбины, на вход насосного колеса.

Внимание! Как видно из рисунка-схемы, поток жидкости, выброшенной насосом на лопатки турбины, передает ей часть энергии и далее, разворачиваясь на направляющем аппарате реактора, создает дополнительный момент вращения, что и обуславливает увеличение вращающего момента. Вначале, когда автомобиль только начинает движение, и педаль тормоза еще не отпущена, реактор полностью заблокирован

Отпускаем педаль, и турбина гидромеханической части коробки передач начинает работать. При достижении скорости вращения турбины в 80% от скорости насосного колеса реактор выводится из работы обгонной муфтой. Благодаря кратковременному и плавному увеличению момента вращения, скорость вращения турбинного колеса и связанных с ним всех элементов трансмиссии происходит тоже плавно. С применением реактора вращающий момент на выходном валу гидротрансформатора в момент старта или разгона автомобиля увеличивается примерно до двух с половиной раз

Вначале, когда автомобиль только начинает движение, и педаль тормоза еще не отпущена, реактор полностью заблокирован. Отпускаем педаль, и турбина гидромеханической части коробки передач начинает работать. При достижении скорости вращения турбины в 80% от скорости насосного колеса реактор выводится из работы обгонной муфтой. Благодаря кратковременному и плавному увеличению момента вращения, скорость вращения турбинного колеса и связанных с ним всех элементов трансмиссии происходит тоже плавно. С применением реактора вращающий момент на выходном валу гидротрансформатора в момент старта или разгона автомобиля увеличивается примерно до двух с половиной раз.

Гидротрансформатор

Гидротрансформатор представляет собой гидравли­ческий механизм, который размещен между двигателем и механической коробкой передач. Он состоит из трех колес с лопатками:

• насосного (ведущего);
• турбинного (ведомого);
• реактора.

Насосное колесо 3 закреплено на маховике 1 двигателя и образует корпус гидротрансформатора, внутри которого размещены тур­бинное колесо 2, соединенное с первичным валом 5 коробки передач и реактор 4, установленный на роликовой муфте 6 свободного хода. Внутренняя полость гидротрансформатора на 3/4 своего объема заполнена специальным маслом малой вязкости.

Каждое колесо имеет наружный и внутренний торцы, между которыми располагаются профилированные лопасти, образующие каналы для протока жидкости. Все колеса гидротрансформатора максимально приближены друг к другу, а вытеснению жидкости препятствуют специальные уплотнения.

Промывка акпп: соляркой, промывочным маслом и другими способами

При работающем двигателе насосное, колесо вращается вместе с маховиком двигателя. Масло под действием центробежной силы поступает к наружной части насосного колеса, воздействует на лопатки турбинного колеса и приводит его во вращение. Из турбинного колеса масло поступает в реактор, который обеспечивает плавный и безударный вход жидкости в насосное колесо и существенное увеличение крутящего момента. Таким образом, масло циркулирует по замкнутому кругу и обеспечивается передача крутящего момента в гидротрансформаторе.

Характерной особенностью гидротрансформатора является увеличение крутящего момента при его передаче от двигателя к первичному валу коробки передач. Наибольшее увеличение крутящего момента на турбинном колесе гидротрансформатора получается при трогании автомобиля с места, при этом коэффициент трансформации может составлять до 2,4. В этом случае реактор неподвижен так как заторможен муфтой свободного хода. По мере разгона автомобиля увеличивается скорость вращения насосного и турбинного колес. При этом муфта свободного хода расклинивается и реактор начинает вращаться с увеличивающейся скоростью, оказывая все меньшее влияние на передаваемый крутящий момент. После достижения реактором максимальной скорости вращения гидротрансформатор перестает изменять крутящий момент и переходит на режим работы гидромуфты. Таким образом, происходит плавный разгон автомобиля и бесступенчатое изменение крутящего момента.

Гидротрансформатор автоматически устанавливает необходимое передаточное число между коленчатым валом двигателя и к ведущими колесами автомобиля, Это обеспечивается следующим образом: с уменьшением скорости вращения ведущих колес автомобиля при возрастании сопротивления движению возрастает динамический напор жидкости от насоса на турбину, что приводит к росту крутящего момента на турбине, следовательно, на ведущих колесах автомобиля.

КПД гидротрансформатора определяет экономичность его работы. Максимальное значе­ние КПД гидротрансформатора может быть от 0,85 до 0,97, но обычно находится в диапазоне от 0,7 до 0,8. В комплексном гидротрансформаторе на режиме гидромуфты можно получить максимальное значение КПД до 0,97.

Изменение режимов работы гидротрансформатора происходит автоматически. Если увеличивать нагрузку на выходе из гидротрансформатора, то происходит уменьшение угловой скорости турбины, что приводит к увеличению коэффициента трансформации.

К сожалению, гидротрансформатор имеет малый диапазон передаточных чисел, не обеспечивает движения задним ходом, не разобщает двигатель от трансмиссии (необходима сложная система опорожнения проточных частей от рабочей жидкости). Поэтому за гидро­трансформатором устанавливают специальную планетарную коробку передач, которая компенсирует указанные недостатки.

Гидромеханическая коробка передач: принцип работы и устройство

Классическая конструкция автомобиля подразумевает наличие в нем двух обязательных блоков:

• коробка переключения передач;
• сцепление.

Такое описание подходит для знакомой автомобилистам уже много десятилетий механической коробки. Но со временем, по мере развития технологий, стали появляться другие вариации узла КПП, обеспечивающие человеку за рулем больший комфорт передвижения.

Трансмиссия – один из базовых узлов автомобиля. Благодаря ей обеспечивается передача крутящего момента с двигателя машины на колеса. В автомобильном деле много лет безраздельно господствовала механическая КПП, предусматривающая в своем конструктиве описанные выше блоки. Водитель должен был выполнить три последовательных операции:

• отключить мотор авто от трансмиссии на момент переключения (выжать сцепление);
• дать команду на смену крутящего момента путем перемещения рычага КПП в нужное
• положение;
• отжать сцепление, вернув двигателю связь с колесами.

Но ситуация изменилась, инженеры создали КПП, где педали сцепления нет. Процесс управления автомобилем для человека в таком случае значительно упрощается: ЭБУ осуществляет переход на нужную передачу сам. Управление производится селектором коробки, педалями тормоза и газа.

Трогаясь с места, водитель выжимает тормоз, перемещает селектор в положение D (Drive), отпускает тормоз, и начинает движение. На 1 передачу, 2 и далее АКПП переходит сама, в зависимости от скорости авто, положения педали газа, оборотов двигателя и других факторов, контроль которых осуществляется множеством датчиков.

Этот процесс обеспечивается применением нескольких технологий, гидромеханическая КПП среди которых – самая известная, «обкатанная» в производстве и надежная. В ней смена передач на фрикционах производится посредством циркуляции под давлением трансмиссионного масла по коробке.

Современная гидромеханическая трансмиссия – это сложное устройство, состоящее из следующих основных компонентов:

• гидротрансформатор;
• ЭБУ – электронный «мозг» коробки, и управляющие механизмы;
• фрикционные элементы;
• создающий давление масла насос;
• пружины и каналы гидромеханической системы;
• механическая коробка.

Последнее – не опечатка, в основе АКПП действительно лежит «механика», конструктивно дополненная блоками автоматического переключения с гидротрансформатором – отсюда и название узла. Типичная гидромеханическая КПП в разрезе:

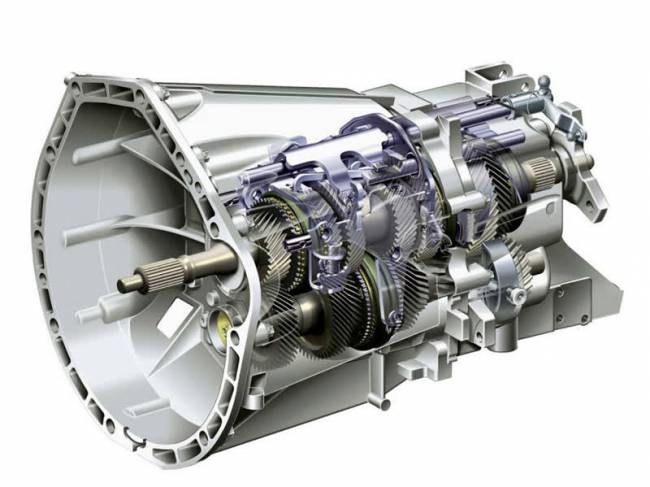

История коробки-автомата началась в первой четверти 20 века: тогда концерн Ford начал внедрять первые образцы «гидромеханики» в свою продукцию. В СССР АКПП массового распространения среди конечного потребителя не получила, хотя, например, в конце 50-х годов завод ЛАЗ в сотрудничестве с НАМИ разработал и внедрил гидромеханическую трансмиссию в автобусы серии ЛАЗ-695Ж. Позднее ее использовали и в модели ЛиАЗ-677, было выпущено около 200 тыс. автобусов на АКПП.

Гидромеханика ЛАЗ в разрезе:

В современном же автомобилестроении «автомат» встречается очень часто, даже в бюджетных моделях машин.

Электронная часть гидромеханической АКПП

Современные автоматические коробки оснащаются электронным управлением, что позволяет выдерживать заданные моменты с более высокой точностью. Если в более старых устройствах речь шла о значении в 6-8%, то КП с электронным управлением выдерживают точность в 1%. Появились новые возможности, исходя из скорости и нагрузки на мотор, компьютер может определить массу транспортного средства и ввести необходимые поправки. Главными компонентами электронной системы управления являются рычаг управления и электронный блок. В данную систему также входят и определенные подсистемы, такие как:

• Подсистема ручного управления.
• Система, вырабатывающая управляемые сигналы.
• Элементы функционирования.
• Автоматическая защита.
• Измерительные узлы.
• Исполнительная система.

Внешний вид роботизированной КП

Гидравлическая автоматическая трансмиссия

Благодаря требованиям европейцев, автоматическая трансмиссия, работа которой основана на гидротрансформаторе, очень серьезно дорабатывалась и имеют такие режимы:

• экономичный режим;
• спортивный режим;
• зимний режим.

В список элементов гидравлической коробки-автомата входят:

• механическая КП;
• гидротрансформатор;
• насос рабочей жидкости;
• планетарный редуктор;
• тормозная лента;
• система охлаждения и управления.

Гидротрансформатор способствует передаче крутящего момента двигателя к механической КП. Гидротрансформатор имеет 2 лопастные машины, а именно центробежный насос с центростремительной турбиной. В нем также присутствует обгонная муфта, реакторное колесо и блокировочная муфта.

Благодаря насосному колесу обеспечивается соединение с коленвалом двигателя. А турбинное колесо способствует соединению механической КПП. Между ними закрепляется реакторное колесо, которое остается неподвижным. Все колеса в гидротрансформаторе имеют лопасти с каналами, благодаря которым обеспечивается проход рабочей жидкости, так как работа гидротрансформатора заключается в ее постоянной циркуляции, что способствует переходу энергии от двигателя к КП.

Вариатором является бесступенчатая АКПП, в передачах которой нету передаточного фиксированного числа. Часто автолюбители встают перед выбором и задаются вопросом, что лучше ? При сравнении вариатора с любыми другими видами трансмиссий, его огромным плюсом является эффективное использование всей мощности двигателя. Что можно объяснить тем, что обороты коленвала оптимально сопоставляются с нагрузкой на транспортное средство, что способствует высокой экономии топлива.

Передвижение на машине с вариаторной трансмиссией является довольно комфортным, благодаря отсутствию рывков и постоянному изменению крутящего момента. В вариаторную АКПП входят такие элементы:

• дифференциал;
• раздвижные шкивы;
• гидротрансформатор;
• клиновидный ремень;
• планетарный механизм (для задней передачи);
• блок управления (электрический);
• гидравлический насос.

Раздвижные шкивы имеют вид двух клиновидных щек, которые расположенные на одном валу, а в действие их приводит гидроцилиндр, который сжимает диски, исходя от оборотов. В таком виде трансмиссии гидротрансформатор имеет такой же набор функций. Но, в свою очередь, вариатор не считают конкурентом для автомата классического, из-за невозможности совмещения его с мощными двигателями.

Достоинства и недостатки автоматической коробки

Плюсы АКПП:

1. Отсутствие переключения передач вручную;
2. Осуществление равномерной подачи мощности.

Автомобили автоматическим переключением скоростей отличаются особой плавностью хода. Когда водителю нет необходимости переключаться вручную, то облегчается процесс вождения транспортного средства. Недостатками считается более сложная конструкция трансмиссий и их большая масса. К недостаткам относится более низкий КПД, снижающий топливную экономичность автомашины. Это простейший вариант гидромеханической трансмиссии, а сегодня на легковые автомобили устанавливаются более совершенные модели.
