Регулируем свет фар на лада гранта своими руками: фото и видео

Идеи тюнинга фар и их реализация

Как можно произвести тюнинг оптики в Ладе Гранте:

1. Купить и поставить тюнингованную оптику. Такой вариант является одним из наиболее затратных в плане стоимости, тем не менее, он считается самым эффективным. Тюнингованные фары будут смотреться действительно «круто».
2. Установить реснички. Этот вариант — самый дешевый в плане реализации. В магазинах или в интернете можно приобрести готовые реснички, которые нужно только поставить на авто, предварительно очистив и обезжирив поверхность стекла. При необходимости можно соорудить реснички самостоятельно, это позволит получить более оригинальный продукт, ведь вы сами сможете выбрать соответствующую форму. Реснички можно изготовить из стекловолокна, пластика либо светодиодов.
3. Установить новые лампочки — диоды или газоразрядные, то есть ксенон. Такой вариант позволит не только улучшить вид автомобиля, но и обеспечить более качественное освещение дороги.
4. Затонировать фары, для этой цели можно использовать специальную пленку либо тонировочный лак. Учтите, что тонировка может способствовать ухудшению освещения, поэтому возможно, дополнительно придется установить более яркие лампы.

Замена гидрокорректора фар на гранте

Добро пожаловать! Гидрокорректор фар — появился он очень давно в линейки автомобилей ВАЗ и всё началось с классики, позже он перешёл и на передний привод, ставился на ВАЗ 2109, ВАЗ 21099 и т.д., по сути это очень удобная вещь, без которой сложно обойтись в такой ситуации когда автомобиль сильно нагружен, вить благодаря нему можно не выходя из машины направлять пучок света фар вверх или вниз, особенно это полезно когда задняя часть автомобиля нагружена, например в багажник много продуктов положили и задняя часть чуть-чуть присела, тем самым фары начинают светить не вперёд а вверх ослепляя при этом других водителей, вот чтобы такого не было и был придуман гидрокорректор фар, покрутив ручку которого, пучок света фар можно будет вниз направить и тем самым ослеплять он уже не кого не будет.

Примечание! Чтобы произвести замену гидрокорректора фар, нужно будет запастись: Воротком и накидной головкой «на 21», если воротка нет то вместо него так же можно использовать удлинитель!

• Замена гидрокорректора фар
• Дополнительный видео-ролик

Где находится гидрокорректор фар? Одним концом корректор выведен в салон автомобиля (Кнопка же у него есть, которую вращать нужно, так вот за ней кончик гидрокорректора и установлен), а другими концами (Он разделяется на две части) он в моторный отсек выведен, где первым концом подсоединяется к левой фаре, а вторым к правой фаре, для наглядности на фото ниже красной стрелкой показано его подсоединение к фаре, а синей указана кнопка управления им, под которой сам гидрокорректор фар и располагается.

Когда нужно менять гидрокорректор фар? При выходе из строя он подлежит замене, в связи с которой он перестанет регулировать фары (Одну фару) и в связи с чем эксплуатация автомобиля ухудшится, кроме того фара может полностью упасть (Всё так скорее всего и будет, то есть к примеру фары у вас всегда были на гидрокорректоре настроены на цифру «2», после выхода его из строя, вне зависимости от того на какую цифру настроены фары, они упадут в самый низ на «0») и смотреть в самый низ на дорогу и в завершение гидрокорректор при выходе из строя рекомендуем вам осмотреть, а именно проверить все шланги идущие от него (Из салона) как говорится от и до (Полностью) и если во время осмотра будут найдены места где жидкость подтекает (Из шлангов она вытекать не в коем случае не должна, даже капать, если вытекает то он пришёл в не годность), то он подлежит замене.

Как заменить гидрокорректор фар на ВАЗ 2190?

Снятие: 1) Снимается корректор легко и сложно могут возникнуть лишь только с его вытаскиванием, делается это всё следующим образом, в начале снимается руками крышка монтажного блока которая закреплена на четырёх фиксаторах (см. фото 1), как только крышка будет снята, перебраться нужно будет к рабочим цилиндрам корректора (Это те которые на фаре находятся) и отсоединить оба придётся, отсоединяются они посредством отжимания фиксатора (На каждом цилиндре фиксатор находится который их крепит к блоку-фаре) и поворачиванием против часовой стрелки и вытаскиваются потом (см фото 2), после чего перебраться опять же в салон нужно и там снять ручку корректора фар потянув за неё (см. фото 3) и за ручкой находящуюся гайку крепления корректора фар отвернуть воротком с накидной головкой (см. фото 4) и после этого можно снимать корректор с автомобиля.

2) Снимается гидро-корректор фар по средством выведения в салон автомобиля, то есть в начале как показано на маленьком фото уплотнитель шлангов выводится в салон (Указан красной стрелкой) и за ним выводятся шланги с рабочими цилиндрами и тем самым корректор фар снимается с автомобиля.

Установка: Устанавливается новый гидро-корректор фар точно так же, через салон он засовывается и выводится тем самым в подкапотное пространство, где там рабочие цилиндры корректора подсоединяются к блоку-фары, при этом отверстие в моторном щите закрывается уплотнителем шлангов и другой конец (Который в салоне) вставляется в отверстие и после чего закручивается гайкой, при этом устанавливается на своё место ручка корректора фар и крышка монтажного блока.

Дополнительный видео-ролик: Увидеть наглядно процесс замены корректора фар, можно в ролике ниже, на примере такого автомобиля как ВАЗ 2110, процедура замены что на Ладе Гранте, что на десятках особо не отличается.

Как работает гидрокорректор фар на Гранте

За счет выдвижения специального встроенного в механизм штока непосредственно исполнительного механизма, так называемый корректор фар меняет угол наклона освещения.

Механизм приводится в движение непосредственно за счет электрического привода или определенного уровня давления гидравлической залитой жидкости. Как выяснилось опытным путем, спустя непродолжительное время после приобретения новой Лада Гранта, выходит из строя такое устройство, как гидрокорректор фар, и у многих возникает закономерный вопрос: как осуществить ремонт своими руками? Однако об этом расскажем ниже. Специалисты выделили несколько явных признаков, которые указывают на неисправность обозначенного нами механизма:

• На устройстве каким-либо образом повреждены соединительные трубки (возможно образовались трещины).
• Герметичность системы регулировки, нарушена.
• Заклинил один из имеющихся цилиндров.

Если повреждены трубки, то регулировка будет полностью отсутствовать, а свет освещает дорогу около машины. Такое освещение не соответствует безопасности езды непосредственно в темное время суток. Следовательно, многие владельцы отечественной Лада Гранта начинают искать всевозможные способы устранения этой неполадки.

Поиск причины неполадки достаточно быстрый, поскольку каждый опытный водитель может понять, что виновен в данной проблеме именно корректор фар. Многих автовладельцев затрагивает тема, возможен ли в данном случае ремонт своими руками? Если ваш автомобиль все еще находится на гарантийном обслуживании, то вопрос снимается автоматически, поскольку по гарантии вам произведут бесплатную замену. Однако в большинстве случаев, проблема возникает, когда авто уже находится не на гарантии. Что делать в таком случае? Также не все могут обратиться срочно в автомобильный центр, ездить на личном транспорте необходимо, но это не безопасно. Следовательно, придется осуществлять ремонт собственноручно. В этом нет ничего сверхсложного.

Ремонт устройства, как было сказано выше, не является сложным, не потребует от вас наличия специальных приспособлений и каких-то не подручных инструментов. Достаточно взять с собой острое шило, самые обычные плоскогубцы, немного тосола, и саморез, у которого нужно предварительно отрезать острый конец.

Подытожим

• Регулировка фар Лада Гранта требует пять метров пространства, машину, крестовую отвертку и рулетку;
• чтобы включить свет в багажнике, включаем ближний и открываем багажник;
• Гидрокорректор можно починить самому, а можно купить новый до тысячи рублей.

Еще больше статей про ремонт и обслугу Гранты здесь.

Добрый день, коллеги!

Есть такая неприятность как плохой свет, не в смысле сами фары светят плохо, а светят они не туда. В смысле на дорогу, но «под нос». «Падать» фары начали еще весной, но как-то слегка, пару метров в даль потерял. А вот к отпуску резко села водительская сторона, буквально в два дня, бац и 5 метров, хоть дальний врубай:

30-33мм, я бахнул 33 — многовато оказалось ))))— фиксатор для штока (сделал из стальной пластины от чего-то за пару минут)

Понеслась:1 — отщелкиваем гидрик из фары2 — откусываем гидрик от магистрали, за второй не бойтесь контуры разные (берегите глаза — псцыкает адски и во все стороны):

Вообще после такого вторжения неизбежна регулировка фар, но времени у меня уже не было. А с длиной отрезка трубы я промазал, примерно на 2 мм, высоковато светили — решил регулятором, выкрутил до отказа:

Расходы — 95 рублей. Экономия почти 200 руб, не считая услуг по замене (если делать в сервисе). Новый комплект стоит от 275 рублей на Гранту.

Все работы будут показаны на примере автомобилей ВАЗ, в частности, Лада Гранта, но и на других моделях конструкция не будет иметь больших отличий.

Демонтаж неисправного гидрорегулятора:

• демонтируйте нижнюю декоративную панель слева от рулевой колонки (держится на клипсах);
• снимите ручку переключателя гидрокорректора. Для демонтажа достаточно потянуть ручку на себя;
• главный механизм крепится гайкой на 21, открутить которую можно только с помощью накидной головки. Поскольку усилие зажатия гайки небольшое, для откручивания также подойдет накидная головка на 22;
• вытащите главный механизм с внутренней части;

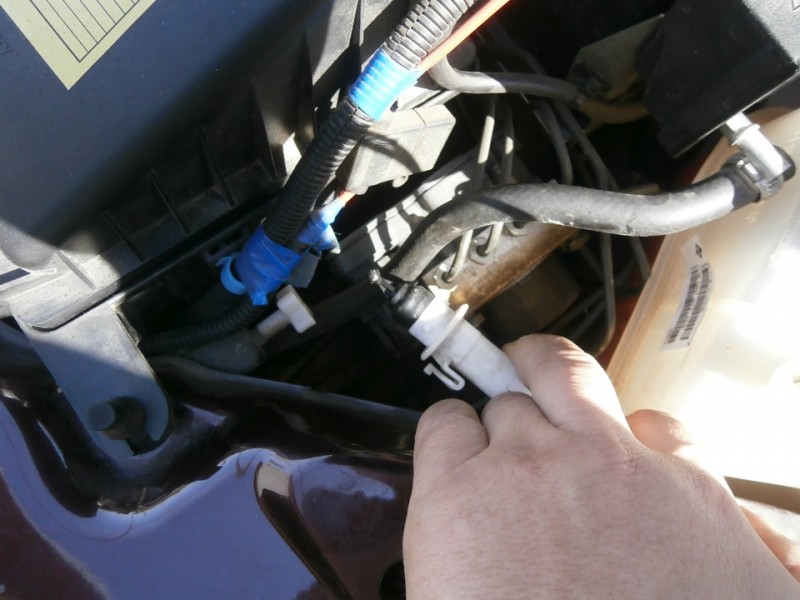

• в корпус каждой из фар входит свой рабочий цилиндр. Чтобы его вытащить, проверните корпус исполнительного механизма против часовой стрелки до освобождения защелок и потащите на себя;
• необходимо освободить трубки, которые крепятся к кузову специальными клипсами с хомутами. Если вы не собираетесь ремонтировать гидрокорректор, то трубки можно отрезать, что значительно упростит их демонтаж (их можно будет просто вытащить, потянув за отрезок трубки у левой фары). Бывает, что гидрокорректор не работает, но жидкости в системе еще довольно много, поэтому заранее приготовьте емкость для ее слива;
• снимите отрицательную клемму и демонтируйте аккумулятор, чтобы получить доступ к технологическому отверстию в моторном щите (потребуются накидные ключи на 10 и на 13);
• утопите сначала один из краев уплотнительной резинки отверткой, после чего постепенно продавите ее в салон;
• вытащите трубки вместе с уплотнителем, потянув за главный механизм в салоне. Скорее всего, придется отсоединить разъемы у педального узла, которые будут блокировать выход уплотнителя.

Установка нового гидрокорректора

Для установки с салона протяните через отверстие исполнительные механизмы и трубки до манжет. Поскольку пространство у педального узла ограничено, желательно попросить кого-то потянуть в подкапотном пространстве за направленные вами изнутри трубки. Уплотнительную резинку необходимо вытащить за моторный щит, после чего уже с наружной стороны установить в паз. Вам останется только уложить трубки по заводскому контуру. Клипсы с хомутами при необходимости можно купить либо заменить обычными хомутами.

Замена гидравлического корректора электрическим

Когда водитель замечает, что одна или даже обе фары не откликаются на управление, симптом указывает на неработоспособность устройтва. Распространенные причины:

• рабочий цилиндр заклинило, один из плафонов не поворачивается;
• разгерметизирован из-за износа уплотнительных компонентов;
• шток и рычаг исполнительного механизма скреплены недостаточно плотно;
• соединительные трубки повреждены, что спровоцировало утрату герметичности.

Нарушение целостности приводит к падению отражателей с двух сторон – они оказываются в крайнем нижнем положении.

Способов справиться с возникшей проблемой на Лада Гранта несколько:

• заменить гидравлический регулятор электрокорректором;
• заправить рабочие цилиндры тосолом;
• неисправные цилиндры заменить заглушками для фар;
• установить болты-саморезы, зафиксировав отражатели.

Заглушки или болты сделают систему работоспособной, но нерегулируемой. Заправка тосолом позволяет регулировать положение, однако, мера все равно остается временной, поскольку затем потребуется полноценная замена.

Для того чтобы заменить гидрокорректор фар ВАЗ 2110, нужно запастись воротком с головкой на 21 и получасом времени. Действия выполняются в таком порядке:

• Снимается регулировочная ручка (нужно за нее потянуть) на приборной панели. Под ней будет гайка на 21, которую следует отвернуть. Таким образом, освобождается главный цилиндр, его можно вынуть.
• Открываем капот, находим блок-фары и рабочие гидравлические механизмы, установленные сверху. На каждом нужно отжать фиксаторы, повернуть цилиндры против часов и вынуть.
• Отсоединить трубки (чаще всего крепятся хомутами с винтовым зажимом). Теперь все элементы системы, находящиеся под капотом, нужно вывести в салон через отверстие, закрытое податливым уплотнителем.
• Установить все элементы нового гидрокорректора «Лада Гранта». Последовательность обратная.

Если все-таки возникло желание установить более надежный электрический прибор, сложностей с монтажом возникнуть не должно — все будет подходить без проблем. Что нужно сделать:

• Произвести съем отслужившего гидравлического устройства, как описано выше.
• Отключить минусовую клемму от батареи.
• В места, где стояли рабочие цилиндры, устанавливаются электромеханизмы. Неплохо заменить при этом уплотнительные кольца.
• Плюсовой провод присоединяется к клемме «20», минусовый — замыкается на массу.
• Проводка прикрепляется там, где были соединительные трубки, или приматывается к общему жгуту электропроводов.
• Осталось поставить клемму на «минус» аккумулятора и проверить, как работает электрический корректор фар.

Вот так, быстро и несложно. И на вашей «Ладе Гранта» не только стоит, но и работает новенький корректор света фар. Так что теперь можно загружать багажник под завязку — с корректировкой угла поворота плафона проблем не возникнет.

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков.

Возможные неисправности:

• обламывание, перетирание проводов, образование окислов в разъемах;
• износ элементов электродвигателя;
• перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.

Почему нарушается настройка

Регулировки угла наклона света сбиваются по нескольким причинам:

• после механического воздействия при аварии;
• из-за глубоких выбоин, ям, лежачих полицейских и неровных стыков дорожного полотна;
• вследствие установки некачественных ламп сомнительного производства.

Угол светового пучка может сбиться из-за случайного наезда на глубокую выбоину при высокой скорости. Подвеска Гранты не может полностью поглотить силу мощного удара колеса об асфальт, и инерция передается по кузову. Рефлектор фары получает резкое ускорение вверх или вниз, регулировочный винт проскакивает, и световой луч светит неправильно. Также такое влияние могут оказать частые перекаты по бордюрам или высокий порог гаража.

Во время пути водители попадают в разные дорожные ситуации, случайно залетают в глубокие ямы или на высокой скорости проезжают по лежачим полицейским. Все это со временем сбивает положение регулировочного винта в рефлекторе фары. Однако монтаж китайских ламп ближнего или дальнего света влияет на угол светового пучка. На этот параметр воздействует расположение нити накаливания. Если колба установленной детали немного смещена по вертикали, то штатная оптика не сможет правильно собрать световой пучок и передать его на дорожное полотно. В таком случае также потребуется настройка угла света или замена ламп.

Неисправность гидрокорректора

По своей конструкции корректор — довольно простое устройство, состоящее из основного цилиндра, а также двух дополнительных — по одному на каждую фару. Эти цилиндры соединены между собой посредством специальных трубок. На центральной консоли Лады Гранты расположен регулятор корректора, который используется для настройки оптики. Когда водитель жмет на ручку корректора, в основном цилиндре меняется уровень давления — впоследствии оно передается на рабочие цилиндры. Благодаря усилиям, которые действуют на поршень отражателя, изменяется угол расположения оптики.

Если речь идет об электрическом корректоре, то в данном случае опция передачи усилия осуществляется благодаря специальным моторчикам. Эти устройства питаются от электрической сети автомобиля. Такие девайсы на практике показали себя более устойчивыми к перепадам температур, в отличие от гидравлических корректоров. Соответственно, стоимость первых также более высокая.

Замена гидрокорректора аналогичным устройством

Если корректор не работает, то нужно будет либо произвести замену, либо отремонтировать устройство, причем второй вариант, как показывает практика, менее целесообразный. Причина ремонта обычно кроется в заклинивании цилиндра либо нарушении герметичности системы, в частности, речь идет о разрыве уплотнительных компонентов либо повреждении патрубков.

Как произвести замену гидрокорректора на аналогичное устройство:

1. Для начала необходимо открутить гайку изнутри, а также демонтировать ручку самого устройства, чтобы освободить основной цилиндр системы.
2. Сам цилиндр после освобождения снимается.
3. Далее, демонтируются другие цилиндры, а также патрубки, по которым передается давление.
4. Когда эти действия будут выполнены, вся конструкция извлекается из технологического отверстия в салоне.
5. Процедура монтажа нового корректора производится в обратной последовательности (автор видео — Романыч).

Замена гидравлического корректора электрическим

Что касается замены гидравлического девайса на электрический, то в данном случае процедура замены выглядит аналогичным образом. Устройство демонтируется и извлекается, а вместо цилиндров монтируются электрические аналоги девайсов. После выполнения этих действий плюсовой провод системы необходимо подключить к клемме под номером 20, а минусовой подсоединить к заземлению, то есть кузову автомобиля. Все соединительные патрубки следует поменять на проводку, а на завершающем этапе следует подключить питание от устройства к аккумуляторной батарее. После этого следует все тщательно проверить, правильно ли работает система.

Что такое и как работает гидрокорректор

Гидрокорректор фар установлен на Гранте с завода. Это устройство регулирует фары выше-ниже в зависимости от загруженности автомобиля.

Регулировать нужно самому – автоматической настройки нет.

Управление корректором находится под рукояткой включения света. Положение 0 соответствует автомобилю с одним человеком – водителем.

Чем больше загружена машина, тем выше должно быть значение гидрокорректора.

Принцип работы:

• рукоятка управляет цилиндром гидрокорректора;
• цилиндр регулирует давление в гибких трубках, которые идут к толкателям;
• толкатели установлены в фарах – чем выше давление в трубках, тем сильнее жидкость внутри толкателя давит на шток;
• положение штока глубже/дальше отвечает за регулировку фары выше/ниже.

Наглядно принцип работы гидрокорректора показан ниже:

Наглядное представление системы гидрокоррекции фар

Что делать, если гидрокорректор сломался

Сразу обе либо одна фара перестала реагировать на гидрокорректор? Скорее всего у вас сломался толкатель.

По регламенту весь механизм гидрокорректора меняется в сборе и не ремонтируется. Цена от 400 до 1000 рублей. Артикул для заказа: 21903718010.

Если хотите починить толкатель, есть два пути.

Таблица 1. Варианты починки толкателя корректора фар.

Вариант 1 – варварский. Без последующей регулировки.

Вынимаем неисправный толкатель из фары; Согрев для эластичности трубку снимаем толкатель с нее; Со стороны трубки под углом закручиваем саморез – чем глубже, тем сильнее будет выпирать шток; Регулируем длину самореза до получения желаемого результата.

Вариант 2 – гуманный. Возвращаем корректор в полное рабочее состояние.

Вынимаем неисправный толкатель из фары; Согреваем трубку и аккуратно снимаем ее с толкателя; Пробуем двигать шток плоскогубцами — толкатель не работает , если в нем мало жидкости и нет нужного давления; Если шток двигается – шприцом с иголкой докачиваем в толкатель тосол, собираем систему обратно. Шток не двигается – закачиваем шприцом небольшое количество тосола в толкатель, пробуем разработать шток. Добавляем тосол до нужного уровня. Оптимальный уровень жидкости в толкателе определяем опытным путем либо сравнив с рабочим корректором.

Ссылка на детальное описание второго метода с комментариями здесь.

Комплект корректора стоит порядка 700 рублей – может быть проще его заменить

Как заменить гидрокорректор на электромеханический

Хочется заменить гидро на электрокорректор (ЭМКФ)? Процесс несложный, так как есть готовые решения с завода.

Артикул:  ЭМКФ-41. Цена 2000-3000 рублей.

Для замены нужны только прямые руки – в зависимости от производителя ЭМКФ:

• демонтируем старый гидрокорректор;
• на место цилиндра устанавливаем новый блок управления корректором – проводку кидаем согласно инструкции;
• протягиваем провода через резинку, по которой шли трубки гидро;
• регуляторы ставим на штатные места в фарах.

Пошагово на личном опыте процесс описан здесь.

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

   Проверка горизонтальности установки автомобиля

2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

   Регулировочная схема для настройки фар

5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

   Гидрокорректор в положении «0»

8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Ремонт своими руками гидрокорректора фар на Ладе Гранте

Как говорилось выше, устройство по регулировке фар, когда не работает, то есть только несколько причин этого. Основная причина, это образование трещин.

Необходимо визуально осмотреть гидрокорректор. Если вы выявили на соединительных трубопроводах трещины, которые зачастую образуются из-за сильных температурных перепадов в моторном отсеке, то ремонтные работы заключаться будут непосредственно в устранении этих самых трещин. Если трещина располагается вблизи с исполнительным механизмом или самим корректором, тогда следует откусить трубку.

Вам потребуется установить новую, целую трубку, и затем прокачать систему тосолом. Используя пассатижи для этого, нужно аккуратно извлечь заглушку корректора, дабы была возможность наполнить тосолом систему. Вам может потребоваться помощь кого-либо, или воспользоваться специальным приспособлением, которое предназначается для выдвижения штока из системы корректора непосредственно в исполнительном механизме

Важно делать все последовательно и правильно, помощник выдвигает аккуратно шток, используя для этой цели, заготовленные заранее пассатижи, а в это самое время вы заливаете не спеша в систему тосол. Главное штоком делать исключительно плавные движения, поскольку есть большая вероятность попадания в систему корректора воздуха

После того, как система гидрокорректора фар LADA Granta заполнена жидкостью, при этом вместо имеющейся заглушки поставьте подходящий по диаметру саморез, у которого предварительно спиливаем острую часть. Далее обязательно проверьте работу систему, два штока при исправной работе должны единовременно выдвигаться.

Инструкция по замене детали

Чтобы заменить гидрокорректор фар на авто Лада Гранта, потребуется вороток (головка 21). Алгоритм действий:

1. На приборной панели снимается ручка регулировки. За ней установлена гайка, которую поможет отвернуть вороток. После получится вытащить основной цилиндр.
2. Под капотом отжимаются фиксаторы, удерживающие гидравлические механизмы. Чтобы их вытащить, требуется повернуть цилиндры против часовой стрелки.
3. Соединительные трубки закрепляются хомутами, имеющими винтовые зажимы. Их требуется открепить и вывести в салон автомобиля, используя отверстие, скрытое прежде уплотнителем.

Демонтировав прежнее устройство, следует установить замену.

Установка как гидро- и электрокорректора производится через салон автомобиля. Сперва устройство протягивается через отверстие в щитке, затем монтируется на привычном месте.

На электрическую

Более надежный и привлекательный электрокорректор фар на Ладу Гранту устанавливается следующим образом:

1. Прежде чем произвести установку электрокорректора фар, необходимо демонтировать вышедшее из строя устройство – сначала отсоединив главный цилиндр, затем – гидравлику и выведя трубки через салон.
2. От аккумулятора отключается минусовая клемма.
3. Электромеханизмы размещаются там, где были установлены рабочие цилиндры. Если уплотнительные кольца изношены – они меняются.
4. Минусовый провод замыкается на массу, плюсовый подсоединяется к 20 клемме.
5. Проводка проходит в пространстве, ранее занимаемом соединительными трубками.

Рычаг корректора при установке элемента демонтируется.

Закончив с проводкой, требуется вернуть клемму на минус. Обязательно проводится тестирование работоспособности новой системы.

На гидравлическую

Если владельца устраивает гидравлика, то замена гидрокорректора фар на Гранте производится аналогичным образом:

• демонтируется старая система, выводятся соединительные трубки;
• на место вышедших из строя элементов идентичным образом устанавливаются новые;
• проверяются уплотнительные кольца;
• проводится полное тестирование.

Отключение аккумулятора при установке гидравлики на замену испорченных корректоров не потребуется.
