Замена гидрокомпенсаторов на болты нива 21214

Замена

• Выставляем метки на распредвале таким образом, чтобы они совпадали с задней частью шестерни.
• Ослабляем болт звезды, чтобы можно было снять его натяжитель.
• Чтобы облегчить дальнейшую работу необходимо натяжитель утопить в плунжер, затем закрепить его при помощи специальной гайки с колпачком.
• Откручиваем гайки, при помощи который фиксируется распредвал, снимаем его.
• Вынимаем 8 рокеров, после чего можно приступать к демонтажу компенсаторов.
• Аккуратно вынимаем детали и складываем их в специально подготовленную емкость.

После этого можно переходить к установке новых деталей.

Новые детали устанавливаются при помощи специального динамометрического ключа, с усилием 2кгс. Это необходимо чтобы не перетянуть его и не оставить ослабленным. После этого устанавливаем рокеры на места и производим сборку в обратном порядке. Важным моментом при сборке является установка звездочки и натяжителя цепи.

Прежде чем затянуть цепь необходимо правильно выставить все метки, затем можно зафиксировать ее гайкой для натяжки. После этого можно установить клапанную крышку на место и присоединить хомуты и патрубки. После сборки нужно завести двигатель, чтобы проверить результат установки. Первое время стук может сохраняться, поскольку необходимо время, чтобы они гидрокомпенсаторы заполнились маслом, после этого их работа должна стабилизироваться.

На этом замена гидрокомпенсаторов на Ниве Шевроле считается законченной.

При этом стоит помнить, что замена гидрокомпенсаторов не всегда обязательна. Иногда причиной появления стука может стать старое моторное масло изменившее вязкость. Чтобы избежать этого необходимо вовремя менять моторное масло. Согласно рекомендациям производителя, она должна производиться каждые 7-10 тысяч километров. При этом необходимо использовать масло с подходящим индексом вязкости. Для летнего лучше выбирать марки с параметрами 10W40, а для зимы 0W30 или 5W30.

Слышим знон, да не знаем где он.

Владелец ВАЗ-21214 жаловался на не постоянные стуки в двигателе. Иногда они длятся очень долго, иногда не очень, но чаще всего бывают на холодном моторе. Пока мы с ним стояли и разговаривали, стук опять появился и двигатель залихорадило. Такое впечатление как будто он «троит». Стук продолжался не больше минуты и потом исчез. Клиент оставил машину и ушел. Мы договорились с ним, что я позвоню сам, когда устраню неисправность.

По характеру стука было очевидно, что неисправен какой-то один из восьми гидрокомпенсаторов. Но какой!? Менять все подряд, или первый попавшийся под руку, я не хотел и поэтому воспользовался датчиком «First Look».

Название у него не даром такое. Если перевести дословно на русский язык, то получим – «Первый взгляд». Так оно и есть, название говорит само за себя! Находясь в арсенале диагноста, он всегда может использоваться первым для быстрого определения неисправности. Датчик устанавливается на срез выпускной трубы глушителя. По пульсации давления в выпускной системе анализируется качество, равномерность работы цилиндров двигателя, локализуется неэффективный или неисправный цилиндр, определяется качество смеси (бедная или богатая).

Ну что ж, приступим и посмотрим как он покажет себя в работе! На следующее утро, в полной уверенности, что обнаружу очень быстро неисправность, подключаю датчик «First Look» к мотор-тестеру MTS-5100, выбираю режим «4-х канальный осциллограф», вставляю датчик в выхлопную трубу.

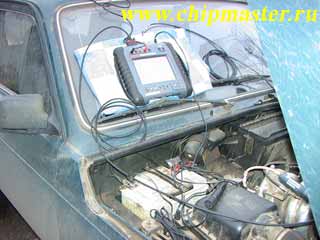

Параллельно с датчиком «First Look» к ресиверу подключил электронный датчик разряжения для выявления возможных неисправностей в системе впуска. Его подсоединил к первому каналу мотор-тестера MTS-5100. Для синхронизации выбрал второй канал и подключил датчик синхронизации к высоковольтному проводу первой свечи.

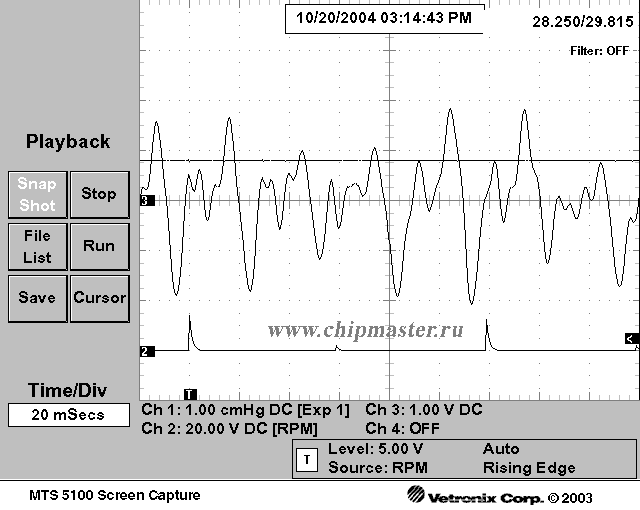

Все готово к измерениям. К сожалению, в этот день мне не повезло. После запуска двигатель работал прекрасно, без посторонних шумов. Я много раз делал попытки запуска, прогревал его, охлаждал, выгоняя машину на улицу, снова прогревал, но как назло стука не было. Так закончился первый день… Потом второй, потом третий… На четвертый день я поехал после работы на этой машине домой, привязав датчик «First Look» изолентой к бамперу машины, а мотор-тестер положил на переднее пассажирское сиденье. По дороге я следил за осциллограммами и готов был в любую секунду нажать кнопку STOP, чтобы записать сигнал. Но ни по дороге домой, ни по дороге обратно утром на работу стуков не было, двигатель работал отлично. Опять не повезло. И так каждый день — подключение, снятие мотор-тестера и датчиков по несколько раз. Только лишь к концу недели удалось записать несколько осциллограмм холостого хода, пока стук длился на протяжении 8-10 секунд. Но этого времени мне не хватило, необходимо было посмотреть осциллограммы на высоких оборотах. И вот наконец-то повезло! После очередного утреннего запуска двигателя, отчетливо застучал один из гидрокомпенсаторов и стучал долго, примерно 5 минут, потом затих. Мне хватило этого времени, чтобы полностью отдиагностировать двигатель на разных режимах работы. На ХХ мы видим редкие сбои работы двигателя по первому и/или второму цилиндру.

В третьем и четвертом цилиндре они есть практически всегда, на любых оборотах двигателя.

По этим осциллограммам делаю вывод – стучит выпускной клапан третьего цилиндра и есть какая-то неисправность в выпускном клапане 4-го цилиндра. Что случилось с первым и вторым посмотрю после снятия клапанной крышки. А теперь посмотрим на мотор-тестере канал датчика разряжения, т.е. первый луч. На осциллограмме видно разные по высоте «горбы» в такте впуска. Самый маленький соответствует третьему цилиндру.

Итак, предварительно определил неисправности выпускных клапанов 3-го и 4-го цилиндра и впускного клапана 3-го цилиндра. Снимаю клапанную крышку. На первый взгляд все нормально. Проворачиваю коленвал и проверяю затяжку гидрокомпенсаторов. Шестой по счету, то есть впускной 3-го цилиндра, самопроизвольно вывернулся на один оборот. Клапаны 1, 2, 4, 7 были затянуты слабо. От этого и были редкие перебои во всех остальных цилиндрах. Восьмой – имел трещину на маслоподающей магистрали. Я не сразу её заметил, помог опыт предыдущего ремонта, по которому написана статья выше.

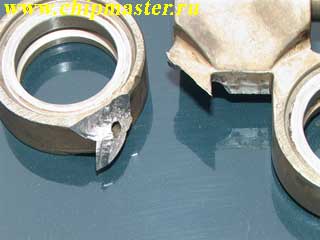

В этом двигателе нашлась еще и третья неисправность – отвернулись болты крепления успокоителя и он свободно болтался.

Магистраль, гидрокомпенсаторы 3-го цилиндра заменил, болты успокоителя подтянул. Собрал все в обратной последовательности. Осталось проверить работу двигателя и снять контрольную осциллограмму.

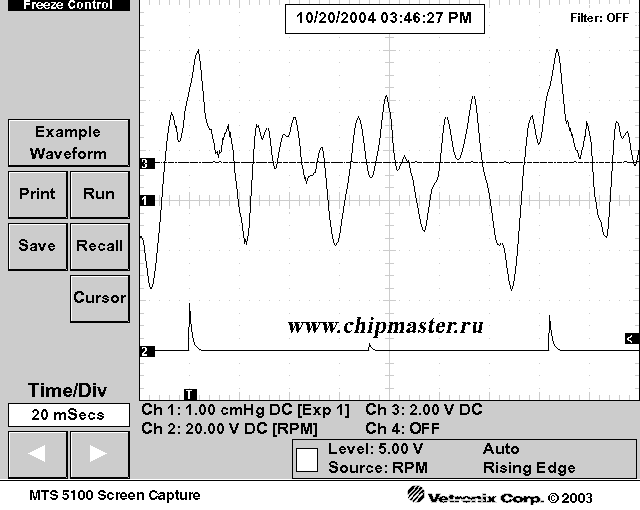

Двигатель запустился без посторонних шумов и как мы видим, на осциллограмме все ОК!

Гидрокомпенсаторы Приора Функции, принцип работы, признаки неисправности, этапы ремонта на промышленном портале Myfta.Ru

Гидроотекатели двигателя, которые могут устанавливаться на Приору, выполняются в виде специальных цилиндрических толкателей. Расположены они между клапанами и кулачковым валом. Такие детали совмещают в себе две очень важные функции: устранение возможных зазоров в приводе и передача усилия к клапанам от кулачкового вала.

Работа гидрокомпенсатора Приоры основана на известном принципе, предполагающем несжимаемость моторного масла, которое постоянно заполняет внутреннюю полость гидроотекателя при работе двигателя.

Также при появлении в приводе клапана зазора плунжер механизма перемещается, что обеспечивает постоянный контакт указанного толкателя с кулачком распредвала без зазора.

Благодаря работе ГК совершенно исчезает необходимость регулировки клапанов во время технического обслуживания.

Время, когда нужно проводить замену гидрокомпенсатора на Приоре, определить не сложно, ведь почти все неисправности могут быть диагностированы по достаточно характерному шуму, который издает газораспределительный механизм во время работы двигателя на различных режимах.

Итак, для того, чтобы устранить шум, нужно выполнить такие действия:

1. Сначала нужно поставить коленчатый вал в такое положение, в котором издающий шум клапан начнёт медленно приоткрываться. Клапан непременно повернется при малейшем повороте пружины.
2. Теперь можно запустить двигатель, если вам не удалось избавить от шума, то нужно снова повторить действие, описанное в первом пункте.
3. Но, если желаемый результат всё же не достигнут, то нужно сначала проверить состояние пружины, а затем измерить зазоры между направляющими втулками и стержнями клапанов. Если вдруг вы нашли увеличенные зазоры, то их обязательно нужно устранить.

Если же и пружина, и клапан исправны, но стук всё равно присутствует, то нужно произвести замену гидрокомпенсаторов на Приоре.

Для того чтобы сделать это, нужно провести следующие манипуляции:

1. Сначала отсоединяем от клеммы минус, которая находится на аккумуляторной батарее, провод, а затем извлекаем распределительные валы из опор головки блока, находящихся на цилиндре. Кстати, значительно удобнее извлекать ГК с помощью присоски или достаточно сильного магнита.
2. Дальше нужно из гнезда головки блока цилиндров извлечь сам механизм, а после этого смазать гнездо моторным маслом, после чего установить его обратно.
3. Все остальные гидроотекатели могут быть заменены аналогичным образом.
4. Теперь осталось лишь установить распределительный вал и остальные детали, принадлежащие газораспределительному механизму. Устанавливать их нужно в обратном снятию порядке.

Среди них можно назвать такие:

• появление повышенного шума сразу же после запуска двигателя;
• прерывистый шум, проявляющийся в режиме холодного хода.
• вытекающее масло во время стоянки.

Правда, стоит разбираться в том, какие признаки связаны с поломкой двигателя, а какие ничего не значат. Так, например, признаком неисправности не является шум, который исчезает спустя несколько секунд после запуска двигателя.

Когда стучат гидрокомпенсаторы на Приоре, их непременно нужно поменять. Можно провести и профилактические действия, которые заключаются в очистке различных загрязнений механизма. Кстати, чаще всего загрязнения являются причиной низкого качества масла или его несвоевременной замены

Очень важно, чтобы все детали механизма были тщательно очищены от любого рода загрязнений

Нарушить работу этого устройства может и попадание в него воздушно-пенной смеси. При этом снова становится актуальным вопрос, как поменять гидрокомпенсаторы на Приоре. Всё должно происходить согласно инструкции. Кстати, замена ГК занятие весьма сложное, требующее соблюдения всех правил. Да и менять нужно весь комплект, ведь только тогда можно обеспечить автомобилю работу без поломок.

Почему стучат гидрокомпенсаторы?

Могут ли возникать какие-либо проблемы с гидравлическими компенсаторами? К сожалению, могут.

Нужно сказать, что не всегда это говорит о неисправности самих устройств, собака может быть зарыта и в другом. Итак, возможные неисправности:

• низкое давление в маслосистеме, из-за чего в компенсаторы не поступает достаточно масла, чтобы компенсировать зазоры;
• износ самой плунжерной пары;
• клин шарикового клапана компенсатора;
• заклинивание плунжерной пары;
• недостаточно масла, и такое бывает;
• засорены каналы в головке блока, по причине нагара или длительная езда на старом масле.

Как проверить гидрокомпенсаторы?

Как проверить гидрокомпенсаторы на работоспособность?

Справедливости ради отметим, что последние три проблемы из списка могут возникать по вине некачественного масла, заливаемого в систему, так как наличие в нём грязи и прочей гадости засоряет прецизионный механизм гидрокомпенсатора и преждевременно выводит его из строя.

Стук гидрокомпенсаторов. Как проверить гидрокомпенсаторы? — Слушаем!

1. Прерывистый шум в верхней части двигателя на холостых оборотах. Неисправность: клапан гидрокомпенсатора закрывается негерметично, поэтому не создается должного давления для компенсации теплового зазора;
2. При прогретом моторе возникает непрерывный отличительный шум, но при повышении оборотов шум стихает. Шум может исходить от нескольких клапанов. Неисправность: Износ — увеличение зазора между плунжером и и плунжерной втулкой, через который уходит масло, не успевая создавать компенсационное давление в гидрокомпенсаторе;

В целом же нормой считается минимум 100-120 тысяч километров пробега двигателя, прежде чем герои нашей статьи умрут естественной смертью, если же это произошло раньше, то причина, как правило, в некачественном масле.

Самая действенная мера по устранению стука, замена на новые.

А чтобы не сталкиваться с этой проблемой, заливайте качественную синтетику и тогда вы вряд ли услышите, как стучат гидрокомпенсаторы.

Коллеги-автолюбители, надеюсь, мы прояснили ситуацию по поводу того гидрокомпенсаторы что это такое и зачем они нужны в моторах машин.

Спасибо за внимание и до новых встреч на страницах моего уютного блога!

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте

.Мой рассказ будет в нескольких пунктах. 1. Устройство и работа гидрокомпенсаторов 2. Проверка 3. Установка (2 способа) Будут прилагаться видео Итак:1. Устройство и работа гидрокомпенсаторов Гидрокомпенсаторы впервые были представлены на отечественном рынке еще в 1989 году. Тогда они показались весьма эффективными для усовершенствования двигателей Жигулей. Применение этих деталей имело положительные результаты, поэтому спустя время изготовитель этих механизмов модернизировал своё детище так, чтобы можно было установить гидрокомпенсатор на Ниву, что стало верным решением.

Принцип работы такого устройства заключается в том, что вместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Именно к этим парам из смазочной системы по дополнительным трубкам проводится масло из смазочной системы, это и заставляет рокер (или же рычаг) постоянно прижиматься к кулачку распределительного вала. Благодаря этому исчезает необходимость, которая до установки этой детали была постоянной, проверять клапанные зазоры и регулировать их.

Специалисты утверждают, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, вследствие чего детали газораспределительного механизма не только меньше шумят, но и имеют существенно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некоторой мере снижается токсичность выхлопа и, что очень важно, расход топлива

Правда, у этого механизма всё же есть некоторые недостатки, которые являются непреодолимыми на пути их конвейерной установки. Главным, пожалуй, стоит назвать тот, что установка гидрокомпенсаторов на Ниву требует невероятно тонкой регулировки и большой тщательности, что означает, что потребуется намного больше времени, а для заводского конвейера время является непозволительной роскошью.

Да и на станциях техобслуживания такая работа является не достаточно рентабельной. Кроме того, можно назвать еще один существенный недостаток, заключающийся в том, что после снятия головки нужно будет разбирать весь блок, что означает, что придется менять прокладки, ведь собрать блок со старыми не представляется возможным.

Когда может потребоваться ремонт устройства?

Причин, приводящих к необходимости осуществления такого процесса, как ремонт автомобиля, существует достаточно много. Неисправность гидрокомпенсатора – одна из них. Поломка может оказаться как незначительной, так и весьма серьезной. Чаще всего ремонт гидрокомпенсаторов вызван использованием моторного масла низкого качества. К таким же последствиям может привести недостаточно частая смена фильтров смазочной системы. Турбо кит для Нивы Загрязненность масла является причиной различных неприятностей. Увеличиваются зазоры внутри такого механизма, как пара втулок и плунжеров. В результате объем утечки масла будет постоянно увеличиваться или же гидрокомпенсаторы не будут успевать автоматически выбирать размеры зазоров в механизме газораспределителя. Самым явным признаком данного отклонения является стук гидрокомпенсаторов. Шариковый клапан со временем изнашивается и засоряется. В результате клапан закрывается недостаточно плотно и утечка масла из плунжерной полости увеличивается. Плунжерную пару автомобиля нива шевроле начинает клинить. Причем если сначала это может быть практически незаметно, то постепенно данное отклонение способно полностью вывести механизм из строя. При возрастании нагрузок в газораспределителе также требуется замена гидрокомпенсаторов на шевроле нива. Ремонт необходим, если стучат гидрокомпенсаторы и все их детали изнашиваются чрезмерно быстро.

2. Проверка

Конечно если возникла проблемка в гидриках(обычно простой стук), нужно их проверить.Сняв клапанную крышку, проверить можно простой отвёрткой, сунув её межту толкателем гидрика и рокером, попытаться продавить плунжер, он должен прожаться и потом вернуться в обратное положение.Если же вы будете разбирать, то ложить рокера и гидрики в той же последовательности, какой она была на двигателе. Проверка на снятых гидриках тоже лёгкая.Взяв гидрик в руку, нажать большим пальцем на плунжер.Он должен прожаться и вернуться обратно, а не зависнуть на середине.(ПРОВЕРКА ДЕЛАЕТСЯ НА МЫТОМ, ГОТОВОМ ГИДРИКЕ) Для промывки гидрокомпенсаторов нужна:ёмкость для бензина(желательно конечно), шило, отвёртка, тряпка, ну и руки)

Замена гидрокомпенсаторов на Нива Шевроле

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w Обратите внимание, что если масло стучат гидрокомпенсаторы на ниве шевроле постоянно одинаковое и меняется вовремя. Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензинепредварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение

Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора

После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение. Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора.

Возвратной пружины. Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем. Почему начинают стучать клапана? Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные: Внизу, в поддоне, стучат гидрокомпенсаторы на ниве шевроле тоже должна быть прочно зафиксирована и натянута; Шестерня, с неснятой цепью подвязывается проволокой или нейлоновым хомутом.

Натяжение при этом не ослабляется; Откручиваются 4 гайки на шпильках корпуса подшипника на основании вала; Трубопровод, расположенный сбоку, отворачивается от стойки с рампой и снимается; Возле корпуса подшипников распредвала остались гайки — они тоже выкручиваются; Освобождённый вал снимается с двигателя вместе со шпильками.

Как произвести замену гидрокомпенсаторов на Нива Шевроле

Для упрощения обратной сборки не рекомендуется проворачивать его; Выкручиваются рычаги привода клапанов; Снимается несущая гидроопора; Удаляются гидрокомпенсаторы, установленные в стучат гидрокомпенсаторы на ниве шевроле нишах отверстиях головки блока; С помощью шприца или груши из каналов откачивается масло.

Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге.

В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс. Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно стучат гидрокомпенсаторы на ниве шевроле, в тоже время регулировочный болт стоит всего лишь рублей.

Если водитель соглашается на регулировку клапанов через каждые 10 тыс. Замена гидрокомпенсаторов на Ниве Шевроле Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. По стучат гидрокомпенсаторы на ниве шевроле они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер стучат гидрокомпенсаторы на ниве шевроле давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

• отпала необходимость периодически регулировать клапана;
• теперь ГРМ работает более четко и правильно;
• значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
• значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

1. Плунжерная пара.
2. Корпус.
3. Плунжерная втулка.
4. Плунжерная пружина.
5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Конструкция гидрокомпенсаторов на нива шевроле

Вблизи.

Как вы знаете, на стандартных или проще говоря «классических» моторах ВАЗ в механизме газораспределения монтировались рокера, а зазоры клапанов регулировались специальными винтами.

Однако на моторе 2123 для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе.

Разобранный гидрокомпенсатор.

Не смотря на всю кажущуюся сложность конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей:

• Корпуса гидрокомпенсатора.
• Возвратной пружины.
• Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем.

Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные:

• Недостаточное давление масла системы.
• Масляные каналы в двигателе загрязнены, а от этого происходит интенсивное загрязнение всей смазочной системы.
• Уровень смазки в системе недостаточный.
• Посадочное место под гидрокомпенсатор изношено.
• Изношены детали и составные части гидрокомпенсаторов.

Решить эту проблему можно после того, как будет заменено масло и масляный фильтр. А когда клапана стучат при «горячем» моторе, обычной заменой масла уже не обойтись, придётся снимать «голову», распределительный вал и прочищать каналы. Если эта процедура не принесёт никаких результатов, придётся менять гидравлические компенсаторы.

Обратите внимание, что клапанный стук, происходящий по вине гидрокомпенсаторов, может иметь последствия, выражающиеся в следующем:

• Наличие износа на кулачках распределительного вала.
• Поверхности рокеров будут иметь сильный износ
• Износ стержня клапана.

Устанавливаемые с завода гидрокомпенсаторы не всегда отличаются повышенным качеством, ведь стучать они могут почти сразу, как автомобиль сошёл с конвейера, имея совсем небольшой пробег. Как показывает практика, причиной такой неполадки является недостаточное усилие, с которым затянут болт на заводе, а это – 2–2,2 кгс. Однако если эти детали уже неработоспособны, то приходится выбирать на, что их заменить, благо варианты есть.

Если ставить вопрос о том, что выбрать, то руководствоваться придётся в первую очередь ценой. Гидрокомпенсаторы, как правило, и чаще всего продаются поштучно с ценой от 350 до 500 рублей, а регулировочный болт едва превышает 50. Если вы готовы проводить регулировку клапанов через каждые 10-15 тысяч километров пробега, то вам будет предпочтительней второй вариант, потому как проблем с ними получается меньше, а провести ремонт и обслуживание дешевле.

Так выглядит комплект новых запчастей.

Вблизи.

Порядок выполнения работ на Шевроле Нива

Прежде чем производить замену гидрокомпенсаторов, необходимо заранее приобрести новую прокладку для клапанной крышки. Она держится на герметике, и при снятии крышки не повредить её вы точно не сможете. Также нам понадобится:

• стандартный набор ключей,
• трещётка,
• крестовая и плоская отвёртки,
• небольшой кусочек проволоки или маленькая нейлоновая стяжка (хомут),
• резиновая груша для откачивания масла,
• щётка для очищения механизма после работ.

Теперь приступим к замене гидрокомпенсаторов:

1. Аккуратно снимаем крышку головки блока цилиндров, свинчивая крепления клапанной крышки.

Общее фото механизма

• Дальше проводим проверку работоспособности гидроопор. Нажимаем поочерёдно на рычаги привода клапанов, чтобы плунжеры опор ушли вниз до предела. Если провести это действие достаточно тяжело и опора слабо поддаётся вашему натиску, значит, гидрокомпенсаторы в порядке. В противном случае рычаги легко ходят вперёд и назад.
• Проворачиваем медленно головку коленчатого вала, при этом требуется совместить метку на звёздочке распределительного вала с меткой (приливом) на основании корпуса подшипников распределительного вала.
• С помощью обычной крестовой отвёртки прижимаем вниз до отказа плунжер натяжителя цепи.
• Выворачиваем болт крепления звёздочки распределительного вала, движение производится против часовой стрелки.

  Следует выкрутить болт крепления звёздочки распределительного вала Не отпуская плунжер натяжителя, откручиваем звёздочку с распределительного вала, не отсоединяя её от основания цепи. При этом цепь должна быть плотно закреплена на приводе масляного насоса.

  Правильно закрепленная цепь на основании масляного насоса

  Закрепляем звёздочку совместно с цепью в месте крепления двигателя.

  Крепление звёздочки с цепью

  Откручиваем гайку шпильки крепления корпуса подшипников у основания распределительного вала.

  Откручиваем гайку шпильки крепления

Несколько слов для экономных автолюбителей

Чаще всего гидрокомпенсаторы не выходят полностью из строя, а сильно загрязняются, вследствие чего просто не в состоянии выполнять возложенную на них задачу правильно. Либо ломается только один, как уже отмечалось выше. Если у вас есть время и желание, можно попробовать достать обратно из ведра гидрокомпенсаторы, которые мы туда ранее выкинули, и провести восстановительные работы.

Для этого нужно разобрать агрегаты и все тщательно промыть. После этого собрать все в обратном порядке. Иногда бывают ситуации, когда к хорошим результатам приводит дополнительная замена регулировочных болтов, которые со временем тоже выходят из строя. Как поступать – решать только вам. Главное, чтобы машинка снова завелась и порадовала вас равномерным гулом устойчиво работающего двигателя.
