Как выбрать герметик для клапанной крышки двигателя

Основные виды прокладок ГБЦ.

Асбестовые – выдерживают высокие температуры и довольно упругие. Для прочности отверстия могут дополнительно укрепляться металлическими кольцами. Преимуществом асбестовых прокладок является низкая цена, но они не устойчивы к вибрациям и подвержены быстрому старению и ухудшению своих герметизирующих свойств.

Безасбестовые

– распространённый вид прокладок, которые часто имеют большую цену чем асбестовые, но имеют лучшую устойчивость к деформации и рассчитаны на больший ресурс.

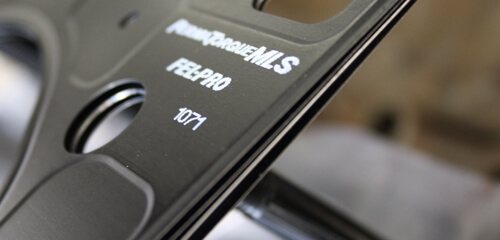

Металлические (биметаллические) – состоят из нескольких слоев металла или металла с уплотняющим эластомером. Многослойные стальные прокладки ГБЦ ( сокращённо MLS прокладки) чаще всего встретите в современном автомобиле.

В современных двигателях прокладка ГБЦ выполняет не только герметизирующую функцию, но и обеспечивает распределение нагрузки

Разновидности

Средства для уплотнения крышек ГБЦ и поддона картера имеют жидкую консистенцию. Основная функция герметика прокладки клапанной крышки – обеспечить полное отсутствие утечки смазки из БЦ двигателя. Чтобы правильно выбрать уплотнительный состав, нужно учитывать, из каких компонентов выполнен герметик для двигателя, и обладает ли вещество достаточной термостойкостью. Качественные препараты для профилактики и ремонта ДВС — это анаэробы и силиконы.

Анаэробный герметик

Основным достоинством использования анаэробного герметика для двигателя является длительная активность компонентов при наличии воздуха и быстрое затвердевание, при отсутствии кислорода. Это позволяет ремонтнику или новичку-автомобилисту скорректировать сопряжение обрабатываемых деталей. Простыми словами, если с первого раза не удалось правильно нанести герметик для ГБЦ, можно не спеша вырoвнять соприкасаемые детали для плотного прижатия. Преимущества анаэробов для клапанных крышек:

• Скорость застывания в воздушном и безвоздушном пространстве.
• Получение равномерной герметизирующей пленки на деталях.
• Обширный диапазон рабочих температур, термоустойчивость.

При использовании анаэробов, нужно нанести средство на одну деталь и с усилием прижать к сопрягаемой поверхности. Если оставить доступ кислорода, герметик прокладки головки блока цилиндров или картерного поддона будет длительное время сохранять жидкую консистенцию.

Важным условием быстрой герметизации является плотное соединение деталей. Обязательно следует наносить анаэробы на чистую сухую поверхность, исключить попадание посторонних примесей. Пользоваться герметиком для поддона двигателя нужно непосредственно перед сборкой.

На видео:  Инструкция по использованию анаэробных прокладочных герметиков

Силиконовый герметик

Наибольшую популярность на СТО и у владельцев ТС приобрел герметик для крышки клапанов на силиконовой составляющей, который предотвращает течь масла и обладает хорошими свойствами герметизации. Термостойкому силиконовому герметику для ремонта двигателя свойственны следующие качества:

1. Прочно запечатывает щели, с разрывом до 6 мм.
2. Устойчив к механическому воздействию.
3. Обеспечивает эластичность ремонтного шва.
4. Герметик застывает при контакте с влагой.
5. Адаптирован к давлению форсированных двигателей.

Подразумевается, что при использовании герметика масляной системы, полимеризуется при воздействии атмосферной влаги. Силиконовые составы обладают продолжительным сроком службы, рекомендованы опытным мастерам и владельцам транспортных средств. Силиконы можно использовать для герметизации масляной системы  — моторное масло не будет течь из отсеков движка.

Ремонтный

Несмотря на наличие в продаже синтетических герметиков, применять их для прокладки ГБЦ не рекомендуется. Такие вещества больше подходят для бытового использования. Ремонтные герметики двигателя – это группа средств, которые можно заливать в масляную систему ДВС или систему охлаждения мотора (стоп-течь). Средство «работает» при утечках смазки ДВС, если невозможно определить причину и характер проблемы.

Ремонтные герметики – временная мера для устранения аварийных неисправностей, чтобы владелец мог эксплуатировать двигатель до проведения полной диагностики и восстановления движка. Моторный герметик позволяет оперативно решить проблему с течью в системе охлаждения – жидкость нужно заливать в соответствующий отсек двигателя.

Если для восстановления работы ДВС требуется выполнить расточку цилиндров для последующей гильзовки блока, перед посадкой гильз применяют термостойкие герметики специального назначения. Нанесение металлогерметика помогает правильно зафиксировать ремонтные гильзы и обеспечить их надежную и посадку в блоке цилиндров без люфтов и с соблюдением технологических зазоров.

Требования к герметику

При выборе того или иного средства в первую очередь необходимо обращать внимание на его эксплуатационные характеристики. Как указывалось выше, в первую очередь нужно выбирать герметик, способный работать в условиях высоких температур

Поэтому чем большее значение температуры он выдерживает — тем лучше. Это важнейшее условие!

Второй немаловажный фактор — устойчивость к воздействию различных агрессивных химических соединений (моторного и трансмиссионного масел, растворителей, тормозной жидкости, антифриза и других технологических жидкостей).

Третий фактор — устойчивость к механическим нагрузкам и вибрации. Если не будет соблюдено это требование, то герметик со временем попросту раскрошится и высыпится из места, куда был изначально заложен.

Четвертый фактор — удобство эксплуатации. В первую очередь это касается упаковки. Автовладельцу должно быть удобно наносить средство на рабочую поверхность. То есть, стоит покупать небольшие тюбики или балончики. Последний вариант более удобен, и как правило, считается профессиональным, так как используется работниками СТО.

Не забывайте, что герметик имеет ограниченный срок действия.

Если не планируете его использовать нигде, кроме клапанной крышки, то покупать упаковку большого объема для вас не имеет смысла (у большинства герметиков срок годности составляет 24 месяца, а температура хранения от +5°С до +25°С, хотя эту информацию нужно уточнить в инструкции к конкретному средству).

При использовании подобных средств необходимо помнить о технологии сборки. Дело в том, что многие автопроизводители закладывают вместе с прокладкой крышки такие уплотнительные средства. Однако при разбирании двигателя (например, его капитальном ремонте) автовладелец или мастера на СТО могут не нанести герметик повторно, что приведет к подтеканию масла. Другая возможная причина этого — несоответствие момента затяжки крепежных болтов.

Хороший герметик, какой .

На ней не останется практически никаких следов от него. Дирко Немецкая продукция, а значит, никаких вопросов по поводу качества возникать не должно.

Самым востребованным является Дирко серого цвета. Он останется эластичным даже после высыхания. Способен справиться с довольно высокими нагрузками и добротно противостоит всей возможной химии. Работает в температурном диапазоне от минус сорока, до ста восьмидесяти градусов Цельсия. Весомым плюсом можно считать то, что нет необходимости ждать перед склеиванием

Некоторых не устраивает теплоустойчивость предыдущего варианта, тогда нужно обратить внимание на Дирко ЭйчДи или С-Профи Пресс ЭйчТи. Они имеют более высокие температурные показатели

Что касается нанесения, оно имеет несколько особенностей. Прежде всего, две поверхности нужно предварительно зачистить, а уже потом обезжирить. Второе — Дирко наносится тонким слоем.

Выбираем герметик для прокладки клапанной крышки

Сообщение от Fred_SPb Если внимательно и вдумчиво курить сервис мануал, то можно заметить вот такие пункты В этих же мануалах можно найти и ответ на поставленный вопрос — какой герметик использовать? Мазать герметиком ВСЮ прокладку — излишество нехорошее…А про то, что коробки передач собраны на герметике без прокладок и поддоны тоже клеятся на герметик я вообще молчу. А кто спорит то, есть точки где рекомендовано производителем обработать герметиком.

Мазать герметиком ВСЮ прокладку — излишество нехорошее…Но не всю же прокладку. И если посадочные части не обработать, поможет тыщ на 10, и хоть замажся герметиком.

Правила нанесения

Перед использованием герметиков, контактируемые поверхности нужно очистить от маслянистого осадка, нагара, остатков старых уплотнителей. Чтобы добиться идеальной чистоты поверхности, можно пользоваться очистителями и обезжиривателями Локтайт 7063, 7200. Если температура в боксе не выше +5 градусов, нужно дополнительно обработать детали составом Loctite 7240, 7471 или 7649 для подготовки поверхностей.

Инструкция по нанесению:

1. Очистка соединяемых деталей.
2. Заправка картриджа в пистолет.
3. Равномерное выдавливание геля.
4. Плотное прижимание изделий.
5. Удаление лишней массы герметика.

Если используется герметик-шприц, он сразу готов к применению. Полуавтоматические пистолеты рекомендуется применять на профессиональных СТО, в гаражных условиях можно наносить герметик Локтайт ручным способом.

Продукция, выпускаемая известным брендом Хенкель, обладает несомненными преимуществами для технического обслуживания и ремонта автомобилей. Обширный ассортимент позволяет легко подобрать герметик для решения конкретной задачи. Средства для герметизации стоят дорого, но цена на качественную продукцию вполне оправданная.

Статья по теме: Разновидности и представители термостойких герметиков

Правила соединения деталей

Чтобы выполнить ремонт мотора жидкими уплотнителями, недостаточно выяснить, какой герметик для двигателя лучше, — нужно правильно нанести вещетво. Это позволит надежно загерметизировать движок. Как правильно поменять герметик поддона картера или крышки ГБЦ:

• Подготовка поверхности – очистить от нагара, ржавчины, масел и загрязнений.
• Убрать изношенные уплотнители, аккуратно удалить, чтобы не остались царапины.
• Обезжирить поверхности растворителем, уайт-спиритом, очищенным бензином, просушить.
• Нанести слой герметизирующего состава, сняв колпачок, на одну из деталей, распределить наносимый на клапанную крышку слой.
• Требуется выдерживать толщину слоя и сделать покрытие равномерным.
• Силикону нужно дать «схватиться» минут 15, а потом плотно прижать детали.
• Если для замены герметика поддона картера используете анаэробный состав, скреплять детали можно в любой момент.

Лучшие герметики для автомобильных выхлопных систем

Чтобы у выхлопной системы от коллектора до глушителя не было свиста и шипения из щелей, такие места обрабатываются автомобильным герметиком, рассчитанным на высокую температуру. В отличие от прокладок, он не сминается и выполняет свою роль долгое время. Рассмотрим рейтинг этой категории автомобильных товаров.

Bosal 258021

Рейтинг: 4.9

Это герметик на цементной основе, которая хорошо переносит температуру выхлопных газов и не трескается. Вещество пожаробезопасное и предназначено для ремонта глушителей, выхлопных труб, места присоединения резонаторов. Играет роль уплотнительной прокладки между фланцами конструкции. Может наноситься слоем 2-5 мм в толщину. При сильном механическом колебании, не высыпается из зоны укладки между двумя деталями. Выпускается продукт в цилиндрическом тубусе, который подходит для работы со строительным пистолетом. Покупателям нравится, что в составе нет асбеста, поэтому уплотнитель безопасен для здоровья человека.

Главным отличием этого герметика является быстрая застываемость, за что автомобильный товар и занесен в рейтинг. Это практично, когда нужно выполнить срочный ремонт глушителя и устранить щель. Но мастера в отзывах предупреждают, что требуется все заранее подготовить для сборки ОГ, поскольку затвердеет средство уже через 5 минут (при включенном моторе).

Достоинства

• 500 г вещества хватает на долго;
• устойчив к вибрациям;
• плотная полимеризация за 5 минут;
• не разрушается при температуре +1000 градусов.

• высокая стоимость;
• нельзя применять как клеящее средство (низкая адгезия).

Liqui Moly 3342

Рейтинг: 4.8

Вторая позиций в категории рейтинга герметиков для глушителей и систем выхлопа за немецким товаром от Liqui Moly 3342. Автомобильный уплотнитель выпускается в виде пасты в тюбике, поэтому имеет повышенный спрос у покупателей — для применения не требуется наличие монтажного пистолета. С помощью этой пасты хорошо уплотняются автомобильные соединения с диаметром 1-2 дюйма. Если впоследствии потребуется что-то демонтировать, то металл легко отсоединяется от герметика. Детали не прикипают друг ко другу из-за наличия мягкой прокладки.

Мы рекомендуем этот товар из рейтинга для постоянного пребывания в автомобильном ящике для инструментов. Если в дороге соединение выхлопной системы даст трещину или сместится, то Вы сможете в полевых условиях, подняв сторону машины домкратом, заделать щель и доехать в тишине, вместо оглушительного рева. Крышка тюбика на резьбе препятствует прохождению воздуха и паста сможет долго храниться до возникновения экстренной ситуации.

Достоинства

• безопасен для рук и органов дыхания;
• устойчив к температурам до 1000 градусов;
• газонепроницаемые свойства после полимеризации;
• удобно наносить пасту прямо из тюбика без дополнительных приспособлений.

• иногда требуется смачивать водой для повышения эластичности при нанесении;
• плохо пристает к ржавым деталям (нужна предварительная чистка фланцев).

Done deal Dd6799

Рейтинг: 4.7

Еще один товар в рейтинге — герметик для выхлопной автомобильной системы от Done Deal. Продукт позиционируют как «термосталь» благодаря высокой прочности после полимеризации и готовности переносить температуру до 1400 градусов. Качество ремонта трещины сопоставимо со сваркой. При нанесении на металл, глубоко проникает внутрь и смешивается с кристаллической решеткой, образуя единое целое. Пользователям в отзывах нравится, что в составе герметика есть каталитические вещества, способствующие дожиганию топлива.

Этот герметик занесен нами в рейтинг, потому что подходит для ремонта автомобильных коллекторов. Если в Вашей машине треснули «штаны» или непосредственно выход из цилиндра, то с его помощью можно заделать щель и ездить какое-то время, пока не будет куплена новая деталь. Паста выдерживает температуру 1400 градусов и не распадется при работе в таких экстремальных условиях. В отличие от цементных составов, вещество хорошо прилипает к металлу (сталь, чугун) и заделывает трещину.

Достоинства

• высокая адгезия к стали и чугуну;
• происходит диффузия состава в поверхность;
• подходит для ремонта коллектора, глушителя и даже чугунных головок блока двигателя (ка временная мера);
• прочность сварки.

Какой герметик лучше для клапанной крышки? Список рекомендуемых

Среди автолюбителей довольно часто бытуют споры, какой герметик лучше для клапанной крышки

Поскольку речь идет об очень важном узле машины, это неудивительно: выбор должен быть осознанным, а купленный материал – качественным. Сразу же отвергнем поползновения не очень разборчивых автовладельцев, считающих, что герметик для крышки клапанов – вещь абсолютно ненужная

Они аргументируют свое мнение тем, что затяжка винтов приводит к выдавливанию герметика внутрь движка, а не только наружу. Дескать, после, под влиянием масла и температуры остатки стекают в картер и со временем засоряют всасывающую масло сетку.

Форма выпуска и артикулы

Средства поставляются под следующими маркировками:

• классический герметик для радиаторов (HG9029, HG9025);
• металлогерметик (HG9072, HG9037);
• монофазная присадка с добавлением металлических частиц (HG9048);
• металлокерамический состав для охлаждающей системы (HG9043, HG9041).

В зависимости от формы выпуска, средства делятся на:

1. Порошковые — наиболее простой и недорогой вариант. Их вводят в антифриз в сухом виде. С помощью фабричного порошкового герметика можно устранить повреждения размером до 1 мм, однако есть риск засорить систему.
2. Жидкостные. Комплексные средства содержат металлические опилки и полимерные компоненты. Их используют для ремонта радиатора или головки блока цилиндров. Присадка обволакивает поврежденное место, устраняя течь. Герметики постоянно присутствуют в антифризе. При замене тосола они выводятся из охлаждающего контура. Однако жидкости не могут устранить крупных дефектов.

Помимо заводских препаратов, автолюбители используют сухой табак или горчичный порошок. От этого способа стоит отказаться, т. к. народные методы выводят охлаждающую систему из строя.

Основные правила при замене прокладки ГБЦ

Замена прокладки ГБЦ тянет за собой слив жидкостей и демонтаж узлов, не рекомендуется использовать повторно старую прокладку и болты даже если они выглядят вполне нормально.

После удаления старой прокладки и очистки поверхности от следов уплотнения необходимо проверить плоскость головки блока цилиндров.

Для прокладок ГБЦ из многослойной стали допустимы такие максимальные зазоры: менее 0,5 мм на расстоянии 400 миллиметров и менее 0,3 мм на расстоянии 100 миллиметров.

Если после проверки прокладка остается в допуске, то плоскость в порядке и дальнейшая подготовка сводится только к обезжириванию поверхности. Если зазор более 0,5 мм, то рекомендуем шлифовку или фрезеровку поверхности.

Подготовка и монтаж прокладки ГБЦ

Когда мы убедились что поверхность ровная а блок целый и не содержит трещин или раковин, то можно приступать к монтажу прокладки.

Все технологические отверстия тщательно очищаются и продуваются сжатым воздухом для удаления возможных отложений и пыли. Поверхность обезжиривается.

Далее устанавливаем новую прокладку. Производители прокладок для надежности вокруг отверстий наносят эластомерный состав, который при монтаже заполняет все мельчайшие неровности блока. При повторной установке эластомерное покрытие уже не имеет прежние герметизирующие качества.

Но даже новая прокладка не даст 100% гарантии качества герметизации на весь срок службы двигателя. Для достижения 100% герметизации и увеличения времени до следующей замены прокладки ГБЦ, компания Permatex. Inc разработала свои составы для уплотнения прокладки ГБЦ.

Еще в 1915 Констант А. Бенуа (основатель фирмы), применил свой экспериментальный состав на автомобиле гонщика Ральфа де Пальма в 24-часовой гонке на трассе в Шипсхед Бей. Механик гонщика обратился к господину Бенуа после того как прокладка прогорела в четвертый раз.

После обработки прокладки составом разработки г-н Бенуа машина прошла дальнейший путь без проблем с прокладкой.

На сегодняшний день продукты Компании Перматекс прописаны в ОЕМ-спецификациях всех крупных производителей не только гражданской автомобильной техники, но и имеет сертификаты на поставку своих разработок для армии США.

Для вас доступно и вы можете применить:

Клей-герметик Permatex High Tack Gasket Sealant – наносится кистью тонким слоем на прокладку.

Состав универсален – кроме герметизации прокладок его можно использовать как герметик штуцеров трубопроводов или герметик бортов бескамерных шин.

Также вы можете использовать Permatex High Tack как защиту металла или электрических разъемов от коррозии.

Герметик в аэрозоле Permatex High Tack Spray-A-Gasket Sealant – подобный предыдущему составу, но уже в баллоне под давлением.

Если наносите герметик под давлением, то это позволяет создать тонкий сплошной слой уплотнителя на прокладке. А постоянная остаточная липкость герметика помогает точно позиционировать и удерживать на месте даже тяжелые многослойные металлические прокладки.

И наконец для самых современных мн огослойных би-металлических прокладок ГБЦ, которые всё чаще встречаются на современных автомобилях. Компания Permatex. Inc. выпустила Спрей-прокладка с медью Permatex Copper Spray-A-Gasket Hi-Temp Sealant .

Медный наполнитель в этом уплотнителе помогает стальной прокладке быстрее отвести избыточное тепло от камеры сгорания. Состав герметика рассчитан на постоянный контакт с любым топливом и любой температурой двигателя.

Если нет гарантии что купили качественную прокладку, то возможно наш герметик ей поможет.

А еще, если совсем туго, есть возможность сохранить старую прокладку при помощи наших уплотнителей. Видео ниже. (Но данную процедуру вы делаете только на свой страх и риск). Видео из youtube, автор Demon_Bull_Ch

Источник

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

1. Размещаем ГБЦ на блоке цилиндров;
2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Рекомендуемый момент затяжки винтов

Рекомендуемый момент затяжки винтов – всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.

Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.

Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.

Типичные заблуждения

Если болты вытянуты сильно, их заворачивают в четыре приёма. На «шаге 2» момент затяжки будет равен 70-85 Н*м. Всё это – распространённые заблуждения, не применимые к 16-клапанным ДВС.

Все шаги на одном видео: замена прокладки ГБЦ

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Privacy Overview

This website uses cookies to improve your experience while you navigate through the website. Out of these cookies, the cookies that are categorized as necessary are stored on your browser as they are as essential for the working of basic functionalities of the website. We also use third-party cookies that help us analyze and understand how you use this website. These cookies will be stored in your browser only with your consent. You also have the option to opt-out of these cookies. But opting out of some of these cookies may have an effect on your browsing experience.

Necessary cookies are absolutely essential for the website to function properly. This category only includes cookies that ensures basic functionalities and security features of the website. These cookies do not store any personal information.

Популярные производители

Сегодня на рынке представлено большое количество всевозможных герметиков. Все они различаются по характеристикам и стоимости. Но есть марки, которые пользуются неизменно высоким спросом.

DOWSIL 7091 (старое название – Dow Corning 7091)

Нейтральный универсальный силиконовый клей-герметик. Работает в диапазоне температур от -55 °C до +180 °C, устойчив к воздействию химически агрессивных веществ, вибрациям, воздействию воды и отличается повышенной адгезией к обычным материалам, техническим пластмассам, алюминию, керамике, стеклу окрашенной стали.

После отверждения превращается в эластичное резиноподобное вещество. В качестве герметика может использоваться в швах толщиной до 25 мм, функции клея выполняет при толщине слоя до 5 мм. Герметик может использоваться для внешних и внутренних работ в строительстве, в оборудовании пищевой промышленности, холодильном оборудовании, при производстве судовых иллюминаторов и т.д.

Ceresit CS 15

Санитарный силиконовый герметик. Диапазон рабочих температур от -40 °C до +150 °C. Отличается хорошей водостойкостью, эластичностью, устойчивостью к ультрафиолету и атмосферным воздействиям, предотвращает образование плесени и грибка. Обладает отличной адгезией ко всем видам керамической плитки, эмалированным поверхностям, стеклу, фаянсу, фарфору и т.д.

Может использоваться для внешних и внутренних работ. Применяется преимущественно в местах повышенной влажности, таких как помещения бассейнов, ванных комнат, душевых, туалетов, кухнях и т.д. Подходит для герметизации примыканий к душевым кабинам, ваннам, раковинам, стыков и угловых швов.

ABRO Gasket Maker White

Многоцелевой кислотный автомобильный герметик. Может использоваться при высоких температурах до +260 °C. Обладает высокой прочностью и эластичностью после полимеризации, не растрескивается и не деформируется от перепадов температуры, выдерживает воздействие трансмиссионных и моторных масел, топлива, антифриза и воды, имеет высокую адгезию к различным материалам.

Используется в качестве замены или для ремонта любых видов автомобильных прокладок, герметизации и ремонта впускных коллекторов, дифференциалов, крышек КПП, водяных помп, масляных насосов, клапанных крышек и т.д.

PENOSIL Premium Aquarium Silicone

Кислотный аквариумный герметик. Работает при температурах от -40 °C до +80 °C. Отличается высокими механическими свойствами и скоростью отверждения, безопасен для живых организмов. Обладает высокой адгезией к стеклу, кирпичу, керамике, дереву, пластмассам и т.д.

Предназначен для изготовления и ремонта аквариумов и террариумов, заделки швов в бассейнах, аквапарках, а также швов, которые подвержены механическим напряжениям. Не рекомендуется использовать на натуральном камне, меди, свинце, латуни, цинке, стали.

Когда нужно менять прокладку?

В любом двигателе есть клапанная крышка, которая прикрепляется к головке блоков цилиндров на несколько болтов. Между крышкой и головкой располагается резиновая прокладка, выдерживающая резкие перепады температур и воздействие технических жидкостей. С течением времени прокладка изнашивается — ее эластичность снижается, появляются мелкие трещинки. В итоге масло начинает протекать в подкапотное пространство, после чего на пятна налипает пыль, грязь.

Установка крышки блока цилиндров на автомобильном двигателе

Чтобы избежать появления трудновыводимых пятен, нужно своевременно менять прокладку и следить за состоянием двигателя в целом. Обычно рекомендуется делать это через 7000–15000 км пробега, что практически исключает масляные протечки и является профилактикой проблем с двигателем и ремнем ГРМ. Есть и иные ситуации, в которых приходится менять резиновую прокладку (обычно совместно с ремонтом головки блока цилиндров (ГБЦ)):

1. Прогар между камерами сгорания. Возникает из-за слабого контактного давления при неправильном затягивании болтов или перегревании двигателя. Признаки — нарушение холодного запуска ДВС, нестабильность работы прогретого мотора.
2. Проникновение выхлопных газов в систему охлаждения и нагревание антифриза. Признаки — пузыри воздуха в расширительном бачке, белый выхлоп, частое включение охладительных вентиляторов.
3. Попадание масла в систему охлаждения. Признаки — масляные следы в расширительном бачке, под радиаторной крышкой.
4. Утрата герметичности прокладки. Появляется при ее неправильной установке или временном износе. Признаки — масляные пятна на двигателе.

https://youtube.com/watch?v=3wA1JS0Mdvw

Кроме того, замену резиновой прокладки приходится делать при любом ремонте ГБЦ, двигателя или при техобслуживании ремня ГРМ. Во время монтажа применяют герметики с целью улучшения изоляции и усиления ресурса уплотнителя.

Признаки пробитой прокладки головки блока цилиндров

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

1. Каналы водяной рубашки блока и головки.
2. Маслопроводящие каналы.
3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

Белая эмульсия в двигателе из-за прогара ГБЦ

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

• неправильная, неровная установка прокладки;
• несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
• нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
• некачественная прокладка;
• раковины и микротрещины в привалочных плоскостях головки или блока.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Разновидности

Средства для уплотнения крышек ГБЦ и поддона картера имеют жидкую консистенцию. Основная функция герметика прокладки клапанной крышки – обеспечить полное отсутствие утечки смазки из БЦ двигателя.

Чтобы правильно выбрать уплотнительный состав, нужно учитывать, из каких компонентов выполнен герметик для двигателя, и обладает ли вещество достаточной термостойкостью. Качественные препараты для профилактики и ремонта ДВС — это анаэробы и силиконы.

Анаэробный герметик

Основным достоинством использования анаэробного герметика для двигателя является длительная активность компонентов при наличии воздуха и быстрое затвердевание, при отсутствии кислорода. Это позволяет ремонтнику или новичку-автомобилисту скорректировать сопряжение обрабатываемых деталей. Простыми словами, если с первого раза не удалось правильно нанести герметик для ГБЦ, можно не спеша вырoвнять соприкасаемые детали для плотного прижатия. Преимущества анаэробов для клапанных крышек:

• Скорость застывания в воздушном и безвоздушном пространстве.
• Получение равномерной герметизирующей пленки на деталях.
• Обширный диапазон рабочих температур, термоустойчивость.

При использовании анаэробов, нужно нанести средство на одну деталь и с усилием прижать к сопрягаемой поверхности. Если оставить доступ кислорода, герметик прокладки головки блока цилиндров или картерного поддона будет длительное время сохранять жидкую консистенцию.

Важным условием быстрой герметизации является плотное соединение деталей. Обязательно следует наносить анаэробы на чистую сухую поверхность, исключить попадание посторонних примесей. Пользоваться герметиком для поддона двигателя нужно непосредственно перед сборкой.

На видео: Инструкция по использованию анаэробных прокладочных герметиков

Силиконовый герметик

Наибольшую популярность на СТО и у владельцев ТС приобрел герметик для крышки клапанов на силиконовой составляющей, который предотвращает течь масла и обладает хорошими свойствами герметизации. Термостойкому силиконовому герметику для ремонта двигателя свойственны следующие качества:

• Прочно запечатывает щели, с разрывом до 6 мм.
• Устойчив к механическому воздействию.
• Обеспечивает эластичность ремонтного шва.
• Герметик застывает при контакте с влагой.
• Адаптирован к давлению форсированных двигателей.

Подразумевается, что при использовании герметика масляной системы, полимеризуется при воздействии атмосферной влаги. Силиконовые составы обладают продолжительным сроком службы, рекомендованы опытным мастерам и владельцам транспортных средств. Силиконы можно использовать для герметизации масляной системы — моторное масло не будет течь из отсеков движка.

Ремонтный

Несмотря на наличие в продаже синтетических герметиков, применять их для прокладки ГБЦ не рекомендуется. Такие вещества больше подходят для бытового использования. Ремонтные герметики двигателя – это группа средств, которые можно заливать в масляную систему ДВС или систему охлаждения мотора (стоп-течь). Средство «работает» при утечках смазки ДВС, если невозможно определить причину и характер проблемы.

Ремонтные герметики – временная мера для устранения аварийных неисправностей, чтобы владелец мог эксплуатировать двигатель до проведения полной диагностики и восстановления движка. Моторный герметик позволяет оперативно решить проблему с течью в системе охлаждения – жидкость нужно заливать в соответствующий отсек двигателя.

Если для восстановления работы ДВС требуется выполнить расточку цилиндров для последующей гильзовки блока, перед посадкой гильз применяют термостойкие герметики специального назначения. Нанесение металлогерметика помогает правильно зафиксировать ремонтные гильзы и обеспечить их надежную и посадку в блоке цилиндров без люфтов и с соблюдением технологических зазоров.

Герметик для прокладки головки блока цилиндров

Прокладка головки блока цилиндров (ГБЦ) одновременно выполняет несколько задач – уплотняет систему охлаждения двигателя, уплотняет масляные каналы и герметизирует рабочую камеру цилиндра.

Материал прокладки ГБЦ контактирует с топливом, маслом и охлаждающей жидкостью. Кроме агрессивной среды на прокладку действует огромное давление в момент воспламенения топливо-воздушной смеси в цилиндре, а также приличные перепады температуры. Из-за этого такие высокие требования к качеству прокладки ГБЦ.

Условия работы прокладки ГБЦ – “горячий химический цех”. На нее со всех сторон действует агрессивная химия под высоким давлением (охлаждающая жидкость, масло с присадками и газовая смесь с камеры сгорания). Температурные перепады от – 40 С в холодные зимние ночи до +1000 С и более в момент воспламенения бензина. В таких жестких условиях прокладка должна проработать много лет. По этому такие высокие требования к надежности прокладки ГБЦ
