Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Принцип работы генератора ВАЗ 2109

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

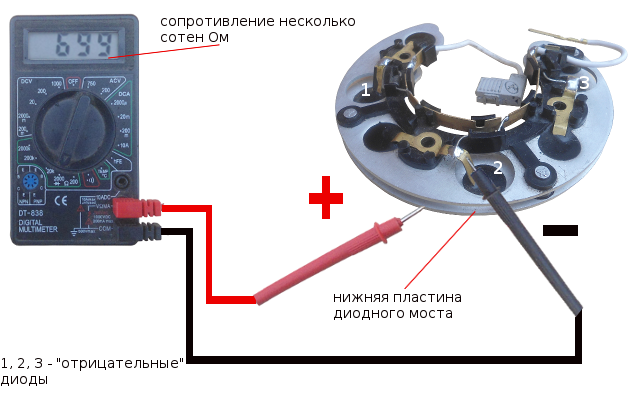

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

лампочка на 12 вольт
автомобильный акумулятор
две батарейки по 1.5 вольта
несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Лада 2109 Вишневая,Экспорт,люк)) › Бортжурнал › Генератор не дает зарядку. Ремонт генератора ВАЗ 2109

Проводка ваз 2109 инжектор, 8 клапанов, с описанием

Началось все с банального.Пока не перегазуешь, заряда не будет.Горит лампочка АКБ и слабый заряд на приборке.Перегазовал — исправилось. Но бывало, что даже на оборотах лампочка АКБ тускло, но горит.Так проехал я неделю — полторы.Понимал, что надо поменять диодный мост. Год назад уже менял.

Однажды, утром понял, что я еду на АКБ. Доехал до работы, попросил в соседнем от работы автосервисе поставить АКБ на зарядку.Снял генератор, разобрал.На картинке показано отверстие, через которое нужно выбить второй подшипник.

оказалось, что у меня был плохой контакт от генератора №30. и еще хуже контакт от одного из 3-х контактов от катушки генератора(статора).В связи с этим, плохой контакт->нагревание-> диодный мост долго плавился,

Пошел в магазин, приобрел мост(заводской), заметил, что тот, что я ставил год назад фигня по качеству.Пока разбирал, сломал 2 винта от генератора. Один тот, который подгорал, между Статором и Диодным Мостом, второй(из четырех) — стягивающий генератор. Пришлось распиливать. Еле нашел им замену в хозяйственном магазине с метизами+болгарка, что бы подогнать под ВАЗовские хитрости.

Все собрал — ничего не происходит. Мне посоветовали поменять щетки. Но на первый взгляд они в рабочем состоянии. прозвонил — все ок. но заряда нет. В магазин поздно. Уже вечер.Приехал на АКБ домой. Побежал в другой магазин на следующий день. Приобрел щетки. Проверил в домашних условиях(как рекомендуют на видео — кручу рукой, выдает 2-3 вольта. то есть, работает.

Поставил — ничего не изменилось.

Замерил кабель Возбуждающий Первичную Обмотку на роторе — 10V. на АКБ — 12V.Сделал ход конем, кинул 12V напрямую с генератора №30 на №61(как на таблице) — генератор гудит, но заряд дает…

На №61 стало поступать 11V. на АКБ — 12V.Попробовал завести — заряда нет… Если напрямую, как писал ранее(с №30 на №61) — есть.Отследил, откуда идет (поступает) №61. Из блока управления…Наверное плохой контакт — не хватает ампер, чтоб возбудить ротор.Снял блок управления, пришел домой. Изучал. Проверил все диоды, которые были впаяны в блоке. Всё ок.

Начал искать. Перерыл весь интернет, и принцип работы и какие изменения несет блок.Откуда я нашел, что при включенном зажигании на провод №61 поступает 12V через лампочку АКБ. Соответственно может поступать чуть меньше.Нашел статью на drive2, собственно, благодаря ей и зарегался на данном ресурсе))В которой говорится о том, что в блоке нового образца не хватает двух резисторов.На следующий день (еле нашел) впаял данные резисторы…

Собрал блок, промазал герметиком…Втыкаю блок, поворот ключа зажигания, завелся — ничего… заряда НЕТ…Машина стоит уже 5 дней. Уже думал, может она устала и не хочет больше ехать…Истерика, паника, депрессия… Изучаю Автору без наличности…Успокоился, почитал интернет. Поменял практически все, что может повлиять на правильную работу.Осталось только поменять Ротор.

Сегодня поехал в магазин, докупил ротор(1400р), потому как на моем выработка 2-3мм.(Уже бы генератор купил целиком, скажете ВЫ)) )НО работало же. прозванивается. Можно было поменять кольца контактов, но их в продаже нет…Менять, так менять все… Купил первый подшипник и, на всякий случай, конденсатор №15.

Разобрал, все проверил, все повесил, немного потер наждачкой старый якорь от нечего делать… и понял, что я лоханулся…Во время ремонта, руки в масле, грязи. Протирание тряпочками — это только сбить пыль.От наждачки он стал блестеть как золото Скруджа Макдака…

Все собрал. поставил . АКБ уже никакой. Прикурил у соседа — заряд пошел… пошел на любых оборотах…Благодаря так же статье о резисторах))На радостях, пока машина заряжала АКБ поменял купленные ранее резинки дверного проёма и стекол.Еще предстоит поменять ремень ГРМ(сейчас езжу на половине, его сожрало) и звезды.

Надеюсь, что данная статейка поможет кому-то.Спасибо за внимание.Всем желаю удачи на дорогах и много счастья в жизни))

Цена вопроса: 2 200 ₽ Пробег: 17 000 км

Замена и ремонт генератора на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Какой генератор стоит на приоре с кондиционером

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

рожковые, накидные ключи;
вороток, головки;
динамометрический ключ для точности силы зажима;
новый ремень приводных механизмов по мере необходимости;
пластиковая лопатка для съема ремня;
отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

Глушим двигатель автомобиля.
Открываем капот.
Ослабляем крепление клемм, снимаем их с АКБ.
Отпускаем болт – фиксатор кронштейна.
Выводим генераторную установку вниз.
Снять ремень приводных механизмов.
Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
По завершении диагностических работ устанавливаем детали в обратной очередности.

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки. Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Обращайтесь за помощью к специалистам СТО при возникновении сложностей с ремонтом, обслуживанием электрических установок.

Источники

zapchasti.expert/generator/generator-vaz-21099-2109-2108.html
avtozam.com/vaz/2108/podklyuchenie-i-remont-generatora/
drive2.ru/l/466490074268172978/
twokarburators.ru/tehnicheskie-harakteristiki-generatorov-2108-2109/
remont-inomarki.ru/generator-vaz-2108.html

Неисправности генератора ВАЗ 2108, 2109, 21099

Схема замка зажигания ваз 2109 инжектор

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.

Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Из-за чего не заряжается аккумулятор?

Генератор перестает заряжать батарею, если вышли из строя щётки, диодный мост, обмотка ротора или статора, а также ремень, соединяющий ротор с коленчатым валом.

Самая сложная неисправность — повреждение обмотки статора или электромагнита ротора. Купить новую проводку не стоит больших затрат, но сложность ремонта при этом обеспечена. Если все эти элементы генератора исправны, но зарядка на батарею все равно не поступает, причина поломки кроется в схеме бортовой сети или состоянии самой батареи.

Бывают случаи, когда пропала зарядка на ВАЗ 2109 не из-за генератора. Схема бортовой сети подразумевает соединение аккумулятора с генератором через реле зарядки, блок предохранителей и замок зажигания. Для выявления неисправностей такого рода открываем руководство по эксплуатации и ремонту, смотрим порядок соединений. В первую очередь проверяем предохранители. Может, один из них попросту сгорел.

ОТКЛЮЧАЕМ ПЛЮСОВЫЕ СОЕДИНЕНИЯ ОТ КАЖДОГО ИЗ ПРИБОРОВ ПООЧЕРЕДНО И ПРОВЕРЯЕМ ИХ РАБОТОСПОСОБНОСТЬ. ЕСЛИ ВСЕ ЭЛЕМЕНТЫ РАБОТАЮТ, ПРИЧИНА В САМОЙ АККУМУЛЯТОРНОЙ БАТАРЕЕ. ЛИБО СТЕРЛИСЬ СТЕНКИ ИЗОЛЯТОРОВ МЕЖДУ ПЛАСТИНАМИ, ЛИБО ЭЛЕКТРОЛИТ СТАЛ НЕПРИГОДНЫМ. ВОЗМОЖНО, ОКИСЛИЛИСЬ КОНТАКТЫ НА КЛЕММАХ ИЛИ ПОВРЕДИЛИСЬ ПРОВОДА.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Приступаем к снятию агрегата с двигателя

Приступаем к снятию генератора ваз 2108, ремонт – будет следующим шагом:

Отсоединяем от агрегата провода – они, как правило, красного цвета входят в две группы
Первая группа из двух проводов прикреплена гайкой к болту, который расположен на задней крышке
Вторая группа — из одного провода, соединена с клеммой агрегата посредством контактов «мама — папа», на той же задней крышке генератора.

Чтобы снять генератор с мотора, нам необходимо отвернуть пару гаек и один болт в определенной последовательности:

Сначала откручиваем гайку, которая крепится к планке натяжителя приводного ремня (расположена в верхней части источника питания)
Затем отвинчиваем болт, крепящий планку натяжителя к корпусу мотора, снимаем ее
Третьим этапом отвинчиваем гайку от болта, который крепит кронштейн генератора на блоке двигателя

Некоторые нюансы, которые облегчат новичкам процесс снятия агрегата своими руками:

Кронштейн, крепящий генератор, располагается в нижней части корпуса двигателя, под генератором. Отвинтив его гайку необходимо сразу снять приводной ремень со шкива самого агрегата
Болт, крепящий генератор следует выдавливать влево из его кронштейна до упора в кузов либо в защиту агрегата
Необходимо выкрутить два винта расположенных со стороны колеса (правого), которые крепят грязевую защиту к кузову
Если болт, крепящий генератор по-прежнему упирается в какие-нибудь детали кузова, следует нажать на мотор одной рукой, одновременно вытаскивать болт, работая другой рукой.

Теперь, когда генератор снят с двигателя полностью, мы можем приступать к разборке.

Переходим к разборке

Для разбора электрогенератора вам просто необходимо иметь два важных инструмента:

Съемник для подшипников
Тиски

Они значительно облегчат а так же ускорят Вашу работу. Кроме них пригодится:

Молоток
Набор ключей (либо головок)
Набор отверток

Теперь, когда мы запаслись необходимым инструментом, приступаем к разборке:

Воспользовавшись ключом на 19, откручиваем гайку, которая крепит крыльчатку на валу

Для этого необходимо придерживать крыльчатку одной рукой, а другой рукой снимаем гайку, вращая ее против часовой стрелки
Придется приложить определенные усилия, но эту гайку необходимо открутить
Крыльчатка застопорена на валу шпилькой, после того, как сняли крыльчатку с вала нам необходимо вынуть эту шпильку

Теперь переворачиваем агрегат вверх задней крышкой, откручиваем, используя ключ на 8 гайки (их четыре)
Вытаскиваем четыре шпильки, освободившиеся при этом, и высвобождаем лицевую часть корпуса
В этой части крышки расположен «передний» подшипник, который закреплен пластинами (этот подшипник со стороны привода выходит из строя чаще; причиной его выхода из строя может быть перетяжка ремня привода)
Снимаем пластины, открутив гайки, затем выбиваем подшипник при помощи наставки из его посадочного места
Для этого идеально подходит деревянная дощечка, которая по размерам совпадает с диаметром выбиваемого подшипника (можно использовать наставку из мягкого металла, подходящего размера)

Теперь нам необходимы тиски: накручиваем гайку на роторный вал, зажимаем агрегат или точнее то, что еще не разобрали в тиски
Его заднюю крышку срываем резким движением вверх с посадочного места
Теперь, когда мы сняли крышки генератора, у нас зажат в тисках сам роторный вал, на котором находится «задний» подшипник в верхней части, как видим на фото внизу.

Чтобы демонтировать подшипник с вала, нам необходим специальный съемник
Надеваем съемник на подшипник и стаскиваем подшипник с вала

Теперь у нас руках есть два подшипника: «передний» (маленький) и «задний» (тот что побольше размером) — посмотрите внимательно на их маркировку, приобретайте такие же точно

Этот совет распространяется на выпрямительный блок (диодный мост), который установлен в задней крышке
Если на блоке видны повреждения, либо окись металлов – рекомендуем без лишних раздумий снять его (он крепится посредством четырех гаек к внутренней части крышки) и незамедлительно приобрести и установить новый

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

— Ослабло натяжение ремня привода генератора

— Неисправен регулятор напряжения генератора

— Неисправен диодный мост (выпрямительный блок) генератора

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

— Неисправен регулятор напряжения

Генератор шумит или «воет» при работе

Примечания и дополнения

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Ремонтируем генератор – особенности ВАЗ

Для проверки питания автомобиля нужно сделать замеры на клеммах аккумулятора. Чтобы это сделать, нужно завести автомобиль и дать ему поработать несколько минут. После этого снимите показания тестером на клеммах. Далее включите все возможные приборы автомобиля, габариты, магнитофон, обогрев и повторите замеры. При правильно работающем генераторе напряжения, а также его регуляторе, среднее напряжение в сети должно быть 12–13 Вольт.

Самым нормальным в автомобиле ВАЗ 2109 считается напряжения в 14.1 Вольт. Если же ваши показания больше или меньше средне допустимых, тогда необходимо приступить к ремонту вашего генератора. Прежде всего, необходимо проверить массу на блоке генератора. Очень часто происходит, что она окисляется под воздействием влаги. Из-за этого она может пропускать недостаточное количества тока для автомобиля. Находится эта клемма на блоке генератора, её нужно зачистить и смазать.

Еще одна причина нехватки тока автомобиля – достаточно изношенный или ослабленный ремень генератора. При помощи ремня генератор приводится в действие под воздействием работы двигателя автомобиля. Если же ремень не достаточно натянут, то во время движения он будет проскальзывать. Таким образом, автомобильный генератор не будет выполнять нужное количество оборотов, соответственно, не будет поступать нужное количества тока.

Если генератор вырабатывает недостаточное напряжение, то аккумулятор не полностью заряжается, что значительно влияет на срок его эксплуатации. Для устранения проблемы нужно заменить ремень или подтянуть его

Очень важно не перетягивать его сильно, так как во время движения он будет значительно быстрее растягиваться или может вовсе лопнуть. Не стоит покупать ремни сомнительного производства – некачественный ремень очень быстро изнашивается, пересыхает и растягивается.

Замена и ремонт генератора на ваз 2109

При обнаружении каких-либо неполадок необходимо обязательно проводить только качественные работы по замене либо ремонту устройства. Не забывая правильно все подключить во время сборки. Так как это неплохая гарантия хорошей работоспособности отремонтированного либо замененного генератора.

Как снять генератор на ваз 2109

Более того заменять либо ремонтировать генератор можно не только на СТО, но и собственноручно.

1. Отсоедините колодку с проводом от клеммы генератора.

2. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.

3. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

4. Переместите генератор к двигателю и снимите ремень.

5. Отверните болт крепления регулировочной планки.

6. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

7. Снимите генератор с автомобиля.

8. Установите генератор в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня.

Но при этом постоянно следует придерживаться необходимых стадий:

разборка,
дефектовка,
смена поломанных элементов,
монтаж,
подсоединение.

Замена генератора на ваз 2109 проводится примерно 30 минут. И для этого обязательно понадобиться взять накидные ключи на 10, 13 и 17, а также отвертки и тиски.

Отключается аккумулятор для обесточивания всей бортовой системы,
Отсоединяются все имеющиеся провода, которые связаны с генератором,
Полностью выкручивается верхняя гайка,
Снизу генератор держится благодаря длинному болту, который следует удерживать с помощью одного ключа, а вторым скручивать гайку,
Генератор аккуратно снимается,
Вынимаются все поломанные элементы и заменяются новыми,
Затем все снова собирается и устанавливается. Причем работа делается в обратном направлении.

И последний штрих – это обязательная проверка натяжения ремня генератора. Для этого надо зарядить аккумулятор и завестись, чтобы понять, что все снова работает так, как положено.

Ремонт генератора на ваз 2109

Ремонт генератора на ваз 2109 проводится лишь тогда, когда были обнаружены неисправности внутри аппарата. В такой непростой ситуации обязательно стоит сделать специальную диагностику мультиметром.

Благодаря основным принципам работы, получается весьма успешно заменять либо ремонтировать устройство. Но иногда остается только один выход – установка нового.

Главное помнить, что избежать всех вышеуказанных проблем поможет вовремя обнаруженная и выявленная поломка. Плюс можно надолго продлить срок службы самого генератора.

Переборка генератора 37.3701 на 21093 — Лада 2109, 1.5 л., 1998 года на DRIVE2

Речь пойдёт о разборке-сборке стандартного для карбюраторной 21093 генератора типа 37.3701 — 55А.При прогреве после ночной стоянки от генератора стал отчётливо слышен вой.При снятии ремня с генератора при работающем двигателе воя небыло.

Замена ремня, натяжение-ослабление ни к чему не привело.Проверка генератора на автомобиле при помощи контрольной лампы или мультиметра способами описанными в руководстве по ремонту, тоже ничего не выявила. Всё вроде в порядке.

Грубо говоря, в подозрении остались подшипники.

Было принято решение снять, разобрать, посмотреть.

Принёс генератор домой.Самым сложным оказалось снять шкив.Ну вот я не понимаю, чем думали при проектировании этого чуда?Почему нельзя было сделать какие-то лыски под ключ на валу ротора (как вариант)?Пробовал открутить по разному.В итоге поступил так.Полностью выкрутил все стяжные болты (это которые самые длинные и соединяют две половинки генератора).

Выдвинул боты и головки болтов расположил между рёбрами охлаждения на шкиве — т.е. головки болтов не давали проворачиваться шкиву.И таким образом смог открутить гайку шкива.Можно применить резкий не слишком сильный удар для срыва гайки шкива по концу ключа которым отворачиваем.Да, рёбра совсем немного подмялись — но элементарно выровнялись пассатижами.

Вот эти стяжные болты выдвинул вверх и использовал в качестве упоров-фиксаторов.

Далее определимся с понятиями.Передняя крышка — это часть корпуса ближе к шиву генератора.Задняя крышка — часть корпуса, которая ближе к АКБ.Вал ротора вышел из подшипника передней крышки генератора свободно.

Задний подшипник сидел в корпусе более плотно.Для съёма заднего подшипника пришлось применить простенький съёмник.На пару раз такого хватит.А вообще вещь не очень серьёзная.

При выпрессовке подшипника в съёмнике погнулись пластины — фиксаторы.Вобщем, вот сам съёмник.

А вот его пластины после снятия одного подшипника.

Изогнутые пластины.

До снятия.

Задний подшипник (тот что в сторону АКБ), со стороны щёток регулятора был грязный как сто чертей.

Задний подшипник (грязь).

Маркировка у него 6201RS.

Маркировка.

Внутри.

Вобщем, решено было менять.Запресовывают новый подшипник (по простому если) подходящей головкой из набора инструмента и молотка. Головка давит на внутреннее кольцо подшипника задней крышки.Сначала хотел взять подшипник европейской марки. Но, на них был большой срок поставки. В итоге остановился на японских Koyo. Благо Exist рядом.

Вобщем, заканчивая с задним подшипником, получилось что: старый подшипник легко вышел из задней крышки, но его трудно было снять с вала. Новый подшипник Koyo в заднюю крышку встал чуть ли не с зазором. Хотя размеры одинаковые.

С передней крышкой пришлось повозиться.Во первых — трудно было открутить четыре болта, стягивающие пластины, между которыми находится подшипник.Опять же — чудо полёт инженерной мысли и последующего удобства.

К сожалению достало так, что и не сфотографировал. Фото из «За Рулём».

Возле практически плоской и круглой головки каждого из четырёх болтиков сделаны как-бы треугольные «косынки» от головки к стержню болта. По две косынки на болтик.

Этими «косынками» болтик должен фиксироваться от прокручивания (при закручивании а него или откручивании с него гайки) в пластине, закрывающей подшипник.Опять же — должен, это не значит, что оно так есть!Намаялся, пытаясь удержать болт от проворачивания.

Потом ради интереса посмотрел, а как на импортных генераторах организован этот узел?Да просто. По человечески.На генераторе Valeo для Nissan этот болт от проворачивания можно удержать битой-звёздочкой.

Болт Nissan.

В ВАЗовском каталоге запчастей есть и пластины, и эти болтики, и стягивающие болты генератора Однако, шансы найти их в продаже равны шансам покупке родных кронштейнов противотуманных фар.Вобщем пластины снял.Тюкнул разок по подшипнику, он и вышшел из силуминовй крышки.

Вот собственно стоковый подшипник передней крышки (слева, бОльший).

Стоковый подшипник передней крышки — слева.
