Омыватель лобового стекла: где находится и как починить?

Дополнительный блок реле и предохранителей

Он находится за вещевым ящиком в ногах у переднего пассажира. Для доступа, к сожалению, придется снять вещевой ящик. Тут расположены предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).

Схема

Назначение

1. Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения);
2. Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора;
3. Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса;
4. Предохранитель (15А), защищающий цепь постоян­ного питания контроллера;
5. Реле правого электровентилятора;
6. Реле левого электровентилятора;
7. Реле электробензонасоса;
8. Главное реле;
9. Предохранитель (50А), защищаю­щий цепи левого электровентилятора;
10. Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле;
11. Контроллер

Не работают дворники 7 причин

Не работают дворники

Несомненно если не работают дворники движение автомобиля становится опасным в плохую погоду. В этой статье затронем 7 причин по которым могут перестать работать дворники. Вначале будем обсуждать простые причины затем переберемся к более сложным.

1) Перегорел предохранитель

Предохранитель является слабым элементом цепи с целью защиты других устройств и приборов. В данном случае предохранитель защищает электродвигатель стеклоочистителей.

В любом случае поиск неисправностей лучше начать с предохранителей. Так как перегоревший предохранитель довольно-таки частая причина по которой перестают работать дворники.

Для того, чтобы узнать расположение предохранителя необходимо, заглянуть в руководство по эксплуатации конкретного автомобиля.

2) Неисправность в проводке и контактах

Следующее на, что следует обратить внимание это на целостность проводки, а также на контакты в разъемах. Со временем контакты окисляются и это может отразится на работе дворников. Окислившиеся контакты необходимо зачистить

Окислившиеся контакты необходимо зачистить.

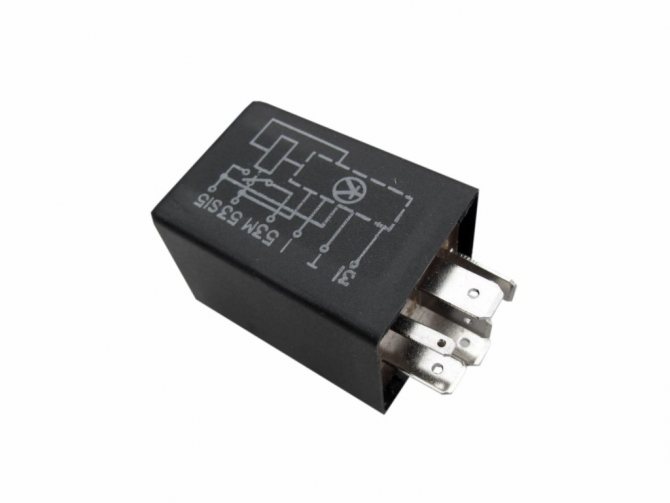

3) Неисправно реле

Неисправность реле можно выявить по неработающему прерывистому режиму дворников. Если в медленном и быстром режиме дворники работают исправно, а в прерывистом не работают тогда необходимо заменить реле дворников.

4) Неисправности крепления дворников

Со временем крепление дворника может ослабнуть из-за этого дворники могут перестать двигаться. Потому, что моторчик дворников не может сдвинуть места ослабший дворник. Для того,чтобы исправить ситуацию необходимо подтянуть гайку ослабшего дворника.

5) Неисправен блок управления дворников

Благодаря блоку управления есть возможность переключать режим работы дворников. Частой причины не работоспособности рулевого переключателя дворников это окисление контактов. Если все элементы стеклоочистителей работают, а дворники по-прежнему отказываются работать. Тогда придется заменить блок управления дворниками.

6) Неисправен моторчик дворников

Если моторчик дворников неисправен дворники перестанут двигаться вообще, что и неудивительно. Для того, чтобы обнаружить признаки жизни моторчика необходимо, проверить напряжение в разъёме электромотора. Напряжение моторчика дворников должно быть такое же, как и у аккумулятора. Если так значит он живой.

Со временем в моторчике дворников изнашиваются щетки, которые можно заменить. Если сгорела обмотка проще купить новый моторчик дворников. Так как замена обмотки не имеет смысла.

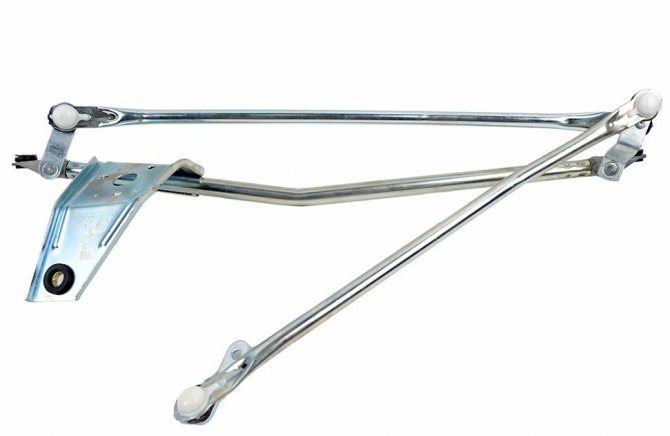

7) Неисправна трапеция

Трапеция состоит из тяг и рычагов благодаря которым передаются движение от моторчика к поводкам дворников. Выходит из строя достаточно редко. Часто встречается поломка самих поводков всему виной хлипкая конструкция шлицов. Поэтому небольшое усилие в противоположном направлении способно сломать их. В таком случае поводки придется заменить.

валюта bitcoinram kth

Омыватель: поломки

Признаки поломки системы омывателя просты. Это:

• если моторчик работает, но жидкость не брызгает на стекла;
• если при включении рычага омывателя, никакой реакции не происходит (не жужжит моторчик).

Неполадкам при работающем моторчике называются механическими. Неполадки при неработающем моторчике (насосе) — электрическими.

Разберем, какие, конкретно, поломки бывают по механической части:

1. Замерзла жидкость в бачке омывателя и в шлангах подачи. Для ремонта в этом случае, надо поставить авто в теплый гараж, завести мотор и ждать пока лед в бочонке не растает.
2. Отсоединился шланг. Есть есть порезы в местах соединения на шлангах, срезать часть шланга до удаления трещин и соединить плотно зажав хомутом.
3. Закончилась омывающая жидкость. Долить. В холодное время года — незамерзайку. Летом можно воду.
4. Частичная поломка насоса. Бывает, что вал насоса провернулся. При этом он рабочий, слышен шум насоса, но он не может качать жидкость. Решается путем замены вышедшего из строя механизма.
5. Шланг треснут или загнут. Заменить при порезах. Выпрямить и сделать так, чтобы не пережимался на 90 градусов.
6. Отверстия в форсунках для разбрызгивания воды забились. Очистить или поставить новые.

Порядок действий, когда не работает стеклоподъемник

Схема стеклоподъемников Приоры отличается от привычных, где используются реле и предохранитель стеклоподъемника. АвтоВАЗ сделал управление стеклами при помощи контроллера управления электропакетом (ЦБКЭ), который находится около ЭБУ.

1. В монтажном блоке проверить предохранитель ЦБКЭ (F31, 30A).

2. Снять обшивку двери и проверить напряжение на клеммах электродвигателя стеклоподъемника с помощью мультиметра или тест-лампы на 12В.

Если напряжения нет, тогда проверяем исправность:

• блок управления стеклоподъемниками (кнопки в дверях)
• проводки (соединение разъемов)
• блока управления электропакетом, который находится над блоком ЭБУ (об этом ниже)

Если на электродвигатель ток приходит, но стекло не двигается, значит проверяем:

• неисправность моторчика стеклоподъемника (например, западение/залипание щеток двигателя привода, износилась пластиковая шестерня в редукторе)
• перетерся тросик стеклоподъемников
• стекло зажато (перекос)

Самыми частыми проблемами стеклоподъемников являются:

• Неисправный блок управления стеклопакетом (ЦБКЭ)
• Неисправность электродвигателя стеклоподъемника
• Перекос, обрыв тросика стеклоподъемников
• Плохой контакт

Самостоятельное устранение неполадок с системой омывателя

Практически все водители желают самостоятельно уметь устранять любые несложные неполадки, ведь это может сэкономить достаточно большую сумму денег. По этой причине большинство владельцев автомобилей сегодня активно изучают пособия по ремонту транспортных средств, а также по их обслуживанию. Выше мы указали, что плохое крепление шлангов и засорившиеся форсунки можно исправить на месте, обладая простейшим набором инструмента.

Если же форсунки засорились достаточно сильно, придется прибегнуть к помощи специалистов. Для прочистки такого засора необходимо использовать сильный напор воды или воздуха. Часто на бюджетных авто оказывается дешевле приобрести новые форсунки и установить их на автомобиль. Прочие неполадки устраняются достаточно сложно, но практически все процессы можно выполнить самостоятельно:

• при поломке креплений насоса омывателя или неполадках самого моторчика нужно купить новое устройство и заменить его, установив на место старого;
• если треснул бачок омывателя, его также не стоит ремонтировать, ведь химические вещества все равно разъедят клей и найдут образовавшуюся брешь;
• при разрыве шлангов стоит приобрести новые шланги и поставить их с помощью качественных хомутов на место их работы;
• если все детали системы визуально в нормальном состоянии, возможным виновником поломки является реле включения омывателя, которое также можно легко заменить;
• сама кнопка включения системы, находящаяся в подрулевом пространстве, также нередко выходит из строя и может быть легко заменена.

Вот такие проблемы можно решать самостоятельно, а это фактически весь набор поломок омывателя, который возможен в вашем автомобиле. Конечно, современные дорогие транспортные средства элитного класса имеют более мудрые системы, которые крайне сложно ремонтировать самостоятельно. Но владельцы таких автомобилей редко сами заглядывают под капот своего железного коня, потому ремонтировать омыватель даже при его неожиданной поломке в дороге такой человек не будет.

Если вы желаете сэкономить средства и получить качественную работу омывателя, разберитесь в системе, которая установлена в вашем автомобиле. Для этого нужно прочесть определенный раздел инструкции по эксплуатации и визуально изучить все представленные в инструкции моменты. После такого изучения в случае поломки вы сможете быстро отыскать неполадку и получите необходимые условия для быстрого решения проблемы. Предлагаем посмотреть видео с ремонтом системы омывателя:

Назначение каждого из предохранителей на автомобиле

Если вы перевернёте снятую крышку, то на её внутренней стороне будет видна схема расположения реле и плавких предохранителей в монтажном блоке (блоке предохранителей). На ней все эти элементы пронумерованы и имеют обозначения от F1 до F20. Естественно, каждый отвечает за работоспособность различных потребителей в электросети автомобиля:

• F1 – задний противотуманный свет и лампочка указателя включения последнего (10 A);
• F2 – реле-прерыватель поворотников, аварийная сигнализация ВАЗ 2114, поворотники (10 A);
• F3 – плафон передний и центральный салонного освещения, багажника, маршрутный компьютер и лампочки сигналов торможения (7,5 A);
• F4 – обогрев заднего стекла (20 A);
• F5 – сигнал звуковой, вентилятор охладительной системы (20 A);
• F6 – стеклоподъёмники (30 A);
• F7 – электромотор отопителя, переднего стекла, омыватель, лампа «бардачка», прикуриватель (30 A);
• F8, F9 –противотуманка соответственно правая и левая (7,5 A);
• F10, F11 – левый габарит, а также правый, указатель включения габаритов, освещение номера, а также лампа приборного освещения, пепельницы (7,5 A);
• F12, F13 – соответственно правый и левый свет ближний (7,5 A);
• F14, F15 – свет дальний соответственно левый и правый (7,5 A);
• F16 – поворотники, сигнализаторы приборной панели – стояночного тормоза, разряда аккумулятора и т. д., а также маршрутный компьютер (15 A);
• F17-20 – резервные соответственно на 7.5, 10, 30 и 20 A.

Схема предохранителей ваз 2114 содержит и резервные предохранители на 7.5, 10, 20, а также 30 А, расположенные в нижней части блока предохранителей ВАЗ 2114. Вытащив предположительно перегоревший, следует осмотреть его визуально. Если видно, что целостность нити нарушена, то можно однозначно утверждать, что причина неработоспособности оборудования ТС кроется именно в неисправности предохранителей. Заменить неработоспособный можно резервным той же мощности согласно данным, которые представляет вам схема на обратной стороне пластмассовой крышки монтажного блока.

Блок предохранителей и реле в салоне

Он находится c левой стороны у ног пассажира, закрыт защитной крышкой.

Вариант 1

Схема

Описание

F1	AP01 / Дополнительная розетка
F2	Подогреватель передних сидений
F3	Аудиосистема
F4	Кондиционер воздуха
F5	Блок управления электронными компонентами кузова
F6	Дверной замок
F7	Указатель поворота правая сторона
F8	Указатель поворота левая сторона
F9	Стоп
F10	Омыватели Фар
F11	Кондиционер
F12	Блок управления электронными компонентами кузова
F13	Блок управления электронными компонентами кузова
F14	Зажигание: S/W
F15	Задний противотуманный фонарь
F16	Подушка безопасности (AIR BAG)
F17	Передний омыватель
F18	Замок передних дверей
F19	Дополнительная розетка
F20	Блок управления трансмиссией
F21	Двигатель
F22	Ближний свет
F23	Стеклоподъёмник
F24	Нагреватель наружных зеркал
F25	Панель приборов
F26	Зажигание 1
F27	ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG)
F28	Складное зеркало*
F29	Предохранитель прикуривателя
F30	Электрический стеклоподъемник со стороны пассажира
F31	Электрический стеклоподъемник со стороны водителя
F32	Часы
R1	Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка
R2	Зажигание: ON/START

Особенности выбора предохранителя

Несмотря на свои малые размеры, все защитные элементы играют крайне важную роль, обеспечивая сохранность электронных компонентов автомобиля при возникновении перегрузок. Каждый предохранитель рассчитан на работу в строго определенном диапазоне напряжений и, если автопроизводитель установил защиту на 20 А, ставить устройство на 10 или 30 А не допустимо. Это приведет либо к его постоянному сгоранию, либо выходу из строя защищаемой системы.

Приобретать предохранители лучше с запасом, чтобы они всегда были в машине – это может пригодиться в случае возникновения проблем в безлюдном месте. Покупку лучше совершать в хороших магазинах, которые дорожат собственной репутацией. Стоимость качественного предохранителя на омыватель не может быть копеечной – дешевые некачественные образцы не только не защитят, но и наоборот поспособствуют возникновению различных проблем со штатной электроникой автомобиля. Если нет возможности поставить защиту того же номинала, ненадолго ее можно заменить образцом чуть большего значения.

Основные причины отказа омывателя и способы ремонта

Можно выделить три основных момента, из-за которых может не подаваться жидкость на лобовое стекло.

Омыватель может не функционировать из-за банального отсутствия жидкости в резервуаре

1 причина. Забывчивость или халатность самого водителя

Омыватель может не функционировать из-за банального отсутствия жидкости в резервуаре. Решается эта проблема просто: покупается жидкость для стекла и заливается в бачок. В большинстве авто он расположен под капотом, где именно, лучше уточнить в технической документации по обслуживанию транспортного средства. Каждая марка автомобиля имеет свои конструкторские решения.

«Незамерзайка» устойчива к низким температурам, но порог замерзания у каждой свой

В зимнее время омыватель может не работать по причине замерзания жидкости в резервуаре. На зиму лучше заливать «незамерзайку». Она устойчива к низким температурам. Устранить такую неполадку также несложно. Достаточно загнать автомобиль в тёплое помещение на несколько часов или прогреть двигатель до рабочей температуры. Тепло от мотора растопит воду. Её лучше всего откачать из бачка и залить зимний омыватель.

2 причина. Механические повреждения в системе очистки стекла

Основные факторы могут быть такими:

• отсоединение или разрыв трубки, по которой поступает жидкость на распылители;
• шланг на пути от бачка к форсункам пережат другими деталями кузова;
• негерметичность резервуара, в нём может быть трещина и через неё вытекает омыватель;
• засорение распылителей.

Замена форсунок может устранить технические неполадки

Механические неполадки устраняются путём замены шлангов, бачка или форсунок на капоте. Последние можно попробовать прочистить тонкой иглой. Такой ремонт системы очистки лобового стекла под силу каждому автолюбителю.

3 причина. Неисправность в электрической части

Такие неполадки можно назвать самыми сложными, но некоторые также можно исправить своими руками, без обращения на станцию технического обслуживания автомобилей.

Поломки по электрической части могут быть такими:

• перегорел предохранитель системы;
• плохой контакт на разъёме насоса, который качает жидкость;
• выход из строя электрического моторчика в насосе.

Проверку неисправностей с электрическими цепями надо начинать с предохранителя. Согласно руководству по эксплуатации автомобиля, надо найти, где расположен блок предохранителей. На обратной стороне блока есть схема их расположения. По ней находим нужный предохранитель, проверяем его и при необходимости проводим замену.

Если с предохранителем всё в порядке, а омыватель не работает, идём дальше, проверяем напряжение на разъёме электронасоса. Отсоединяем фишку и с помощью вольтметра проверяем наличие 12 вольт при включённой кнопке омывателя. Отсутствие напряжения указывает на то, что надо искать обрыв в проводке от кнопки включения до разъёма.

Если после проверки проводки и контактов омыватель не работает, то, скорее всего, проблема в самом моторчике. Его следует заменить. Насос подачи жидкости выходит из строя нечасто, но если это случилось в дороге, то провести такой ремонт будет сложно. В этой ситуации лучше обратиться в ближайшую автомастерскую.

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше — для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем — есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов.

Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, К1; 2 — реле включения дальнего света фар, К7; 3 — реле включения звукового сигнала К8; 4 — реле включения стеклоподъемников дверей, К2; 5 — место установки реле включения противотуманных фар, К9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, К10; 8 — дополнительное реле. К4; 9 — реле включения подогрева сидений, К11; 10 — реле включения указателей поворота и аварийной сигнализации, К5; 11 — место установки резервного реле, К12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, Кб; 13 —пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 —пинцет для извлечения реле , F27; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28; 17 — предохранитель электроусилителя рулевого управления; — 18 — предохранители F1—F26

На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами па внутренней стороне крышки монтажного блока. Там же для предохранителей указана сила тока.

Монтажные блоки разных производителей могут незначительно отличаться количеством и расположением предохранителей.

Предохранители и защищаемые цепи

Всем привет сегодня хочу рассмотреть причины, почему не брызгает омыватель стекла на автомобиле Лада Калина. Тем более эта проблема очень актуальна весной. Весной без омывайки ни куда. Итак, поехали.

Первая причина из за чего не брызгают форсунки омывателя банально проста, возможно, у вас просто напросто закончилась жидкость в бачке омывателя, нужно проверить и при необходимости долить.

Вторая причина это шланги. Возможно, они, где то соскочили или возможно где, то передавило. Нужно все тщательно осмотреть и устранить.

Третья причина это забитые форсунки нужно попробовать почистить при помощи иголки, и если не поможет, придется менять.

Четвёртая причина это сгоревший предохранитель. Отвечает за моторчик омывателя на Калине предохранитель F 4. Если он перегоревший нужно его заменить.

Пятая причина кроется в клеммах моторчика омывателя, они часто окисляются и даже отваливаются нужно проверить и в случае необходимости исправить.

Шестая причина это сам моторчик нужно его проверить и если нужно заменить.

Седьмая причина это сам выключатель, который находится под рулём. В случае необходимости нужно его заменить.

Если у вас были другие причины, то пишите в комментарии. Ну, вот и всё я рассмотрел основные причины, почему не брызгает очиститель стекла на автомобиле Лада Калина. Всем пока.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Устройство и принцип работы омывателя стекла автомобиля

Хотя вождение авто с неисправным омывателем не является нарушением по ПДД, поломки такого рода могут стать причиной серьезных ДТП. По этой причине решать проблему нужно безотлагательно. Чтобы определить, почему не работает омыватель переднего стекла и/или не работает задний омыватель, необходимо отдельно изучить принцип работы и конструктивные особенности самой системы омывателей.

Отметим, что механизм стеклоомывателя не отличается сложностью. Среди основных составляющих можно выделить:

• моторчик омывателя лобового стекла/заднего стекла (насос омывателя);
• бачок стеклоомывателя для хранения очистителя в виде жидкости;
• форсунки омывателя, электропроводка, патрубки и клапаны.

Также добавим, что кроме подачи жидкости на лобовое и заднее стекло, также омыватель на некоторых моделях авто способен очищать фары и зеркала. Еще следует отметить, что многие современные авто имеют датчик уровня омывающей жидкости.

Принцип работы стеклоомывателя заключается в том, что насос под давлением накачивает жидкость из бачка по патрубкам к форсункам. В свою очередь, струйные или веерные форсунки распыляют жидкость, подавая очиститель на поверхность стекла.

Подача происходит до того, как щетки стеклоочистителя делают взмах. Это значит, что в норме щетка должна тереть уже по мокрому, а не по сухому стеклу. Именно для этого в системе есть клапан, который не позволяет жидкости полностью стекать в бачок. Результат- жидкость всегда подается раньше начала работы дворников.

• Бачок стеклоомывателя обычно имеет объем от 2-2.5 и до 5 литров. Находится указанный элемент в подкапотном пространстве, может располагаться как в относительно доступном месте, так и прятаться под бампером. Место установки можно определить по заливной горловине бачка. Также на бачке может быть выступ для установки насоса омывателя;
• Насос прикреплен к бачку и фактически представляет собой электромотор, имеющий сальник, рабочее колесо и щетки. Часто моторчиков (насосов) может быть два на авто, где жидкость можно подавать не только на лобовое, но и на заднее стекло. Еще перед насосом может стоять фильтр грубой очистки;
• Форсунки стеклоочистителя (жиклеры) распыляют жидкость на лобовое стекло. Местом их установки является капот или облицовка между подкапотным пространством и лобовым стеклом (так называемое жабо). Как правило, форсунок ставят две, чтобы равномерно и в полном объеме подавать жидкость в центр лобового стекла.

На практике, современные авто оснащаются веерными форсунками омывателя, так как они более эффективны. Модели предыдущих лет имеют струйные форсунки. Такие форсунки более надежные и долговечные, однако, не так эффективно расходуют жидкость, а так же требуют регулировки. Чтобы настроить струйной форсунки, иголкой поворачивают сопло, регулирую направление струи.

Полезные советы

Хотя система стеклоомывателя авто достаточно простая, нельзя исключать поломки, возникающие по тем или иным причинам.

При этом важно понимать, выход из строя отдельных компонентов системы происходит как летом, так и зимой. Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

• использовать специальную жидкость;
• не перегружать моторчик омывателя;

Если отдельно рассматривать вопрос жидкости, летом можно использовать как летнюю, так и зимнюю «омывайку». При этом ошибочно полагать, что жидкость для зимы лучше. С одной стороны, этот вариант заметно дороже, но это не значит, что такая жидкость лучше.

Другими словами, в летний период лить незамерзайку нецелесообразно. Каких-либо особых свойств зимние жидкости по сравнению с летними в плане качества очистки самого стекла не имеют. Основное их отличие в том, что летние омыватели замерзают в морозы, а зимние нет.

Получается, если летом можно использовать любую жидкость, зимой нужно лить то, что подходит по сезону (зимняя жидкость омывателя). Также используемая жидкость омывателя зимняя должна иметь нужные свойства (с учетом колебания температур в том или ином регионе).

Например, незамерзайка до -5 градусов никак не подойдет в том случае, если ожидаются сильные морозы. Приходится приобретать составы до -10, -15, -25 градусов и т.д.

При этом от морозостойкости напрямую зависит и цена жидкости омывателя. На деле, незамерзайка -5 будет стоить дороже летней жидкости, но заметно дешевле аналога, рассчитанного на использование при температурах -20, -25 и т.д. Это наиболее актуальны рекомендации для зимы.

Что касается лета, не следует пытаться экономить и заливать в омыватель обычную воду из крана. Как минимум, загрязнятся фильтры. В худшем случае придется менять забитые форсунки омывателя. В отдельных ситуациях даже может потребоваться замена моторчика омывателя, который не справляется большими нагрузками.

Кстати, о нагрузках. Если жидкость плохо прокачивается по системе, фильтры и форсунки грязные, трубки передавлены или заломлены, уровень жидкости в бачке постоянно низкий, тогда моторчик испытывает повышенные нагрузки. Системе в таких условиях труднее прокачать жидкость.

Также, если водитель включает омыватель на долго (от 10 секунд и больше), моторчик и весь механизм насоса также активно изнашивается. Как показывает практика, в паре с качественными щетками достаточно подавать жидкость на стекло короткими импульсами по 2-3 сек. Если же жидкость не подается в должном объеме, необходима диагностика и чистка всех компонентов системы стеклоомывателя.

Еще добавим, что для авто, которые эксплуатируются в условиях сильных морозов, не лишним бывает подогрев омывающей жидкости, дворники с подогревом, форсунки омывателя с подогревом и т.д.

Такие решения позволяют реализовать подогрев бачка омывающей жидкости, исключают замерзание жидкости в самих форсунках и т.д. Главное, не подавать прогретую жидкость на слишком холодное стекло. Причина — стекло может треснуть в результате резкого перепада температур.

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондициониро­вания
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро — распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом
