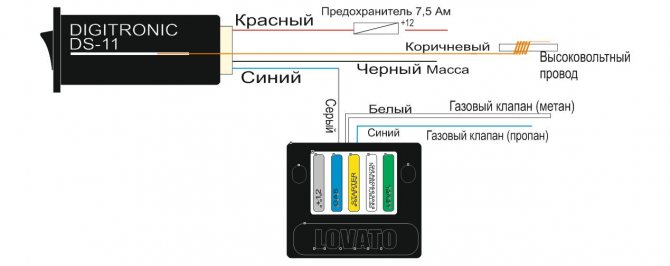

Кнопка гбо 2 поколения (схема подключения инжектор и карбюратор)

Настройка ГБО своими руками

Сразу отметим, если монтаж ГБО с учетом инструкции является сложной, однако посильной задачей, настройка ГБО предполагает, что имеется четкое представление о том, для чего производится то или иное действие. Другими словами, например, настройка ГБО Диджитроник 4 поколения своими руками или же настройка любой другой системы может по праву считаться сложной и ответственной задачей.

При этом важно понимать, что ошибки в настройках могут привести к нестабильной работе ДВС, различным сбоям и даже выходу из строя силовой установки и отдельных систем автомобиля

Обратите внимание, если вы не уверены в своих силах, лучше сразу доверить эту процедуру опытному мастеру. Если же имеется желание выполнить настройку ГБО самостоятельно, потребуется купить специальный провод (кабель), а также установить на ноутбук соответствующее программное обеспечение

Кстати, все системы похожи друг на друга, то есть, например, настройка ГБО Ловато 4 поколения своими руками не будет сильно отличаться от аналогичной настройки других систем. Разница только в графическом интерфейсе самих программ и некоторых опциях, которые нужны для расширенной настройки.

Итак, перед началом настройки нужно прогреть машину до выхода мотора на рабочие температуры. Далее нужно убрать всю нагрузку с ДВС, кроме холостого хода (выключить печку, фары, габариты, допоборудование и т.д.). Теперь можно подключиться кабелем и запустить программу настройки блока. Давайте рассмотрим настойку ГБО, в качестве примера взяв программу STAG4.

Сначала в окне программы нужно выставить количество цилиндров двигателя на катушку, обороты RPM должны также совпадать с оборотами ДВС ( 550-940). Все данные должны точно соответствовать автомобилю.

После этого нужно перейти во вкладку, где выставляется температура включения. Для лета не ниже +35, а для зимы не менее +40. Отключение цилиндра выставляется от 250. Это позволит реализовать плавный переход с бензина на газ и обратно, без дрожания мотора.

Что касается времени ошибки по давлению , данный параметр ставится на отметке от 300 до 420

При выборе типа газовых форсунок важно, чтобы выбранный тип был точно таким же, что и стоят на машине. Если владелец не знает, какие форсунки стоят, нужно осмотреть форсунки

Производители обычно наносят на них отметки, чтобы затем определить в программе, какие форсунки установлены.

Давление редуктора рабочее должно быть от 1.0 до 1.3 бара, минимальное не меньше 0.50. Тип топлива LPG для пропана или CNG для метана (ставится метка). Теперь можно перейти во вкладку автоматической настройки и нажать запуск (старт). Остается только ждать от 1 минуты до 5 минут. Время настройки зависит от того, как правильно авто работает на бензине. Если мотор работает не стабильно, имеются проблемы с системой зажигания и т.п., тогда потребуется больше времени на автонастройку.

Дело в том, что одни форсунки можно подстроить под мотор, так как они имеют запас производительности, тогда как другие рассчитаны под конкретную мощность и запас минимален

В любом случае, для всех видов форсунок важно давление редуктора. Во время автонастройки программа сама откалибрует давление редуктора, при этом линия может стать выше коэффициента от 1 до 1.4 или ниже этого показателя

В первом случае завышение говорит о том, что давление от 1 до 1.3 бар , однако дюзы форсунках слишком узкие. Это говорит о том, что можно поднять производительность форсунок, рассверлив дюзы и сделав их шире, что увеличит пропускную способность.

Если же линия ниже коэффициента, это говорит о больших дюзах. В этом случае пропускную способность форсунок уменьшают, меняя дюзы на подходящие аналоги с меньшим диаметром. Отметим, что линия при давлении 1-1.3 в норме должна быть в диапазоне коэффициента 1-1.4. При таких показателях сохраняется приемистость, расхода на газу не превышает отметки в 20% по сравнению с бензином, а также двигатель работает в нормальных условиях, нет больших рисков сокращения его ресурса.

Сообщений 1 страница 30 из 43

Поделиться12009-12-16 14:06:28

Мож кто поможет или хотяб подскажет какой из проводов идет на плюс, а какой на минус. А то старый хозяин(не хороший человек )все по обрывал.

Поделиться22009-12-16 16:28:27

Кстати тоже интересно. Я только сегодя с утра убедился что и подогрев зеркал и «писалок» работает, от зеркал даже пар пошол когда машину завел.

Дык все-таки что же их включает . что за блок или датчик. НО, ТОЧНО НЕ ТОТ ЧТО В БАМПЕРЕ, Т-О-Ч-Н-О .

Поделиться42009-12-16 18:49:34

Я просто сегодня разбирался, понял, что одна фосунка сгорела, но как они подключаются пока не понял. Люди помогите, очень схема нужна, а то запарило из бутылочки воду в -15 поливать на стекло =))))

Поделиться52009-12-16 19:19:28

Могу тока сказать по дорестайлу схему. Даже не схему, а так сказать описание Открываем капот, и со стороны водителя (там где в капоте шлангочки идут для омывателей), есть несколько поастиковых крышечек. Две крышечки стоят точно напротив писалок, а вот за третьей скрывается плата управления. Принцип прост до не могу. В ней стоит термостат (таблеточка в диаметре миллиметров 15, по высоте около12мм, если кто разбирал стекляшку от зеркала, то там макая же). Итак, при включении зажигания, на вход платы должен поступать плюс. А термостат решает (по температуре окружающего воздуха) замкнуть цепь или нет. Т.е. пустьить напряжение на сами форсунки или нет. Все очень просто.

К сожалению данная схема не действительна для рестайла. У рестайла напряжение подает какой то из контроллеров (которых не счесть в машине) У самого такая же проблема нарисовалась, буду искать откуда они питаются. Как найду — скажу

Регулировка системы

После того, как Вы убедились, что все узлы системы герметичны необходимо произвести регулировку и настройку системы ГБО 2 поколения. Делать это можно как самостоятельно, так и обратившись к специалистам, ведь в любом случае Вам потребуются документы от установщиков системы.

Процесс регулировки состоит из нескольких этапов:

1. необходимо отрегулировать чувствительность редуктора
2. далее отрегулировать дозатор газовой смеси
3. после этого при работе на газе отрегулировать «холостой ход» автомобиля
4. настроить кнопку переключения газ-бензин, задав условия переключения на газ и обратно.

Блиц-советы и рекомендации

1. От того, как будут установлены прокладки карбюратора, зависит экономичность работы двигателя и его динамические показатели, поэтому при возникновении проблем в работе этого устройства необходимо незамедлительно приступить к замене прокладки;
2. Изготовить самостоятельно возможно не только изделие из картона, но, если необходима самодельная текстолитовая прокладка, то её делают из листового текстолита подходящей толщины. Обработка материала в этом случае осуществляется с помощью специальных ножниц;
3. Резиновая прокладка для патрубка при необходимости может быть изготовлена из плотной резины подходящей толщины. Отверстия под болты в резиновой прокладке делают с помощью дрели и спиральных свёрл, но прокладку необходимо надёжно зафиксировать между двух деревянных досок;
4. Прежде чем приобретать прокладку в магазине нужно разобрать карбюратор и посмотреть какая стоит деталь;
5. Теплоизолирующая прокладка может быть установлена в количестве 2 штук, когда подходящей толщины детали не удаётся найти, или текстолит для самостоятельного изготовления не подходит по этому параметру. Теплоизоляция, в этом случае не нарушается, и агрегат можно использовать в обычном режиме нагрузок.

Заменить прокладку карбюратора или изготовить её из картона не составит большого труда, но следует очень ответственно отнестись к подбору материала, а также к точности изготовления этой детали. После замены изделия, карбюратор устанавливается на двигатель и производится тестовый запуск двигателя, в результате которого будет ясно насколько правильно были выполнены все ремонтные операции.

Это интересно: Особенности подключения ГБО

Преимущества и недостатки ГБО 1 поколения

Безусловное превосходство над всеми последующими поколениями – это простота конструкции и стоимость комплекта, его монтажа и подключения. Достоинства все.А теперь недостатки. Первое поколение ГБО требует постоянного внимания автовладельца. Несовершенства конструкции вызывают дополнительные хлопоты. Регулировки, очистка фильтров процесс обыденный.

Небольшой срок службы мембраны вакуумного редуктора, из-за больших перепадов температуры. Расход газа в физическом выражении до 30% превышает расход бензина, (если бензина 10 л. на 100км, то газа 13). Ненадежность системы приводит к утечкам газа, который оседает в смотровых ямах и погребах. Это приводит к возгораниям. Не случайно в больших автохозяйствах все стоянки автомобилей на газе, только открытого типа.

Преимущества работы двигателей на газе относительно бензиновых и даже дизелей вполне очевидны. От экологических норм до эксплуатационных расходов. Это особенно ощущается при больших ежедневных пробегах. Владельцы маршруток и легковых такси, это давно осознали.

Установка и настройка

Установка и настройка устройства производятся одновременно, так как в противоположном случае могут возникнуть проблемы. Любое неправильное подключение может привести к таким последствиям:

• неправильная работа при зажигании, в том числе отсутствие поступления газа;
• неустойчивый процесс работы при холостом ходу с газом;
• обмерзание редуктора;
• наблюдаются провалы в работе или после холостого хода.

Именно по этой причине правильное обустройство чрезвычайно важно. В приоритете переоборудование автомобиля при встраивании устройства специалистами, которые сразу и настроят все элементы и характеристики

Для самостоятельной установки схема подключения эмулятора форсунок ГБО 2 поколения довольно сложна, но, при наличии опыта, можно все сделать правильно. Кроме этого, стоит помнить несколько простых правил:

• стандартное сопротивление электронного механизма должно быть около 100 ОМ;
• установка устройства должна учитывать наличие или отсутствие саморегуляции;
• для каждого инжектора есть свой механизм, например, для «европейцев» подойдет устройство с маркировкой EI, а для японцев – JI. Это позволит подобрать устройство с соответствующими разъемами и характеристиками;
• стоит учитывать количество цилиндров, так как в соответствии с этим идет индивидуальный подбор эмулятора;
• требуемый предел задержки перехода варьируется от нуля до 5 секунд. Диапазон устанавливается в соответствии с конфигурацией двигателя индивидуально, сразу после монтажа.

При полном обустройстве сразу отрабатывается плавность перехода и самого хода. Это позволяет избегать большинства дальнейших проблем с эксплуатацией. Если самодиагностика отсутствует (лампа Check Engine не загорается при отключении бензинового типа форсунок), то переход можно сделать с помощью обычного реле. В противном случае установка сложнее. Если же реле подключать, то лучше пятиконтактное с отправкой плюсового провода к форсунке бензинового типа. Лучшим выбором будет напряжение в 12 вольт.

В более сложном варианте подключение эмулятора идет через переключатель ГБО. В этом случае потребуется регулировка задержки в соответствии с экспериментальной работой, то есть требуемый уровень задержки обозначен опытным путем. Это происходит из-за различных индивидуальных особенностей каждого двигателя. При наличии датчиков потребуется установка лямбда зонда эмулятивного типа. Он также носит название кислородный. При его установке в ЭБУ будет приходить сигнал о норме топлива, что позволит машине не перейти на аварийный режим.

Монтаж переключателя

Учитывая то, что для разных поколений и формаций мотора кнопки ГБО также различны, дать конкретный порядок их установки нельзя. К счастью многих автомобилистов, порядок установки переключателей обязательно имеется в инструкции, прилагаемой к ним, поэтому при осуществлении данной операции достаточно детально изучить прилагаемую к устройству техдокументацию. В общем виде процесс монтажа девайса таков:

1. В первую очередь, проводится соединения конкретных проводов с блоками управления карбюратора или инжектора и самого газового оборудования;
2. Затем, если кнопка ГБО предполагает реализацию вывода показателей датчиков, осуществляется присоединение предназначенных для этого проводов непосредственно с идентификаторами. Также, при наличии автоматического подбора используемого топлива, проводится соединение переключателя с основными датчиками двигателя, а именно узлами, следящими за оборотами коленвала и температурой внутри мотора;
3. После проведения отмеченных выше операций остаётся лишь вмонтировать кнопку в удобное место, как правило, внутри салона и начать её активное использования.

Стоит отметить, что вариантов монтажа кнопки ГБО имеется несколько. Различия между ними заключаются либо в размещении устройства (находится в салоне, вне салона), либо в способе отключения подачи того или иного вида топлива. Помимо обращения к блокам управления топливнораспределительных механизмов, подключение кнопки ГБО возможно посредством разрыва топливопроводов в конкретных местах (например, в бензонасосе). В этом плане любой автомобилист может поэкспериментировать и подобрать что-то по своему усмотрению.

Как видите в ответе на вопрос о том, как подключить кнопку ГБО, сложностей не имеется. В процессе монтажа этого узла достаточно учесть все особенности, которые имеют ваше газовое оборудование и топливная система автомобиля, а также чётко придерживаться порядка установки переключателя из прилагаемой к нему инструкции. Уверяем, проводя монтаж кнопки таким образом, процедура завершится для вас успешно и не доставит особых хлопот.

На этом, пожалуй, по сегодняшнему вопросу всё. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах!

источник

Типы смесителей

По устройству смесители ГБО 2 поколения для инжектора делятся два вида:

• потоковые
• кольцевые с отверстиями или щелевые (внешние/внутренние)

Поточный и щелевой смесители (в гофру) Так как инжекторные моторы оснащены дополнительными датчиками на впуске, а второе поколение газовой системы имеет склонность к обратным хлопкам, для защиты впускного тракта смесители бывают со встроенным антихлопком.

Основные схемы для карбюратора:

• миксер на крышку корпуса
• проставка перед дроссельным блоком
• врезки в область больших диффузоров

Принцип работы для всех способов поступления газа един. За счет работы двигателя, в системе впуска происходит понижение давления (разрежение), при этом массы воздуха увлекают за собой газовое топливо. Чем сильнее ДВС засасывает воздух, тем больше газа поступает в камеры сгорания.

Конструкция миксера выполнена в виде диффузора, что способствует смешиванию топлива с воздухом.

Настройка оборудования

В качестве примера рассмотрим вариант настройки популярного редуктора фирмы Tomasetto (Томасетто АТ-07 электронный). Регулировка редукторов Lovato (Ловато) 2 поколения и его полных аналогов, таких как Atiker (Атикер) и Torelli (Торелли) выполняется в аналогичном порядке.

Для того, чтобы отрегулировать газовое оборудование второго поколения своими руками, требуется прогреть двигатель до рабочей температуры на бензине, перейти на газ и заглушить мотор. С этого момента разделим варианты настройки для разных типов двигателей.

Правильная регулировка ГБО 2 поколения на карбюраторе своими руками

С помощью плоской отвертки завернуть винты редуктора и дозатора до упора (без особых усилий), а затем выкрутить:

чувствительности мембраны 2-3 оборота;
«винт жадности» первой камеры до полного открытия, второй на 1 оборот.
Завести мотор на газу. Постепенно закручивая винт чувствительности, найти момент падения оборотов на бедной смеси

Внимание! Падение может быть, когда смесь обогащённая. Поэтому если при выкручивании винта происходит рост оборотов, а далее опять падение, значит, это есть работа на богатой смеси

Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин). Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний.
Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз.
Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый.
Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения).

Настройка ГБО 2 поколения на инжекторе

• Выкрутить винт регистра мощности и мембраны на 2-3 оборота, х/х закрутить до упора.
• Завести двигатель. Поднять обороты ДВС до 3000-3500 об/мин, путём закручивая и выкручивания дозатора, найти пик максимальных оборотов двигателя. От этого положения, вкрутить винт регистра на 0,5 оборота.
• Отпустив акселератор сделать перегазовку. Если двигатель при этом захлебывается, выкрутить на 1/8 болт дозатора. И так далее до поиска оптимального набора оборотов.
• Затем постепенно закручивая винт чувствительности мембраны найти момент падения оборотов, отпустить винт на 1/8.

5.Дальнейшую настройку произвести при ходовых испытаниях. Если автомобиль не достаточно развивает мощность, немного отпустить винтом регистра подачу газа.

Любой автомобиль — карбюраторный или инжекторный, со слабым или мощным движком при эксплуатации постоянно требует расхода горючего. Можно существенно сэкономить на топливе, если установить газобаллонное оборудование. В настоящее время имеется огромный выбор комплектов ГБО разных производителей для любых типов двигателей. Но только два из них — первого и второго поколений подойдут для карбюраторных машин.

Варианты ГБО: от механического до электронного

Пропан и метан как моторное топливо имеют своих приверженцев, равно как и противников. Те и другие приводят массу аргументов, подтверждающих правильность их точки зрения. Неоспоримо одно – газовые комплекты позволяют экономичнее расходовать автомобильный бюджет при установке на любой силовой агрегат: бензиновый и дизельный, карбюратор или инжектор, оснащенный турбинным или компрессорным наддувом. На современном рынке ГБО представлен трудно поддающийся описанию ассортимент установочных газовых комплектов.

Газомоторное топливо для заправки автомобилей

Газомоторное топливо стало использоваться для заправки автомобилей в то время, когда карбюратор являлся единственным агрегатом подачи топливной смеси в двигатель, а такое новшество как инжектор только-только стало упоминаться как инновационная альтернатива традиционному способу питания ДВС. С тех пор сменилось несколько поколений газового оборудования, каждое из которых представляет собой логическое следование развитию систем подачи топлива в силовых агрегатах автомобилей.

ГБО 1 поколения использовалось на автомобилях, двигатели которых имели в качестве агрегата питания карбюратор. Этот самый ранний вариант не комплектовался какими-либо приборами и системами электрического, а тем более электронного управления. Все регулировки и настройки производились механически: посредством винтовых жиклеров. В настоящее время это раннее поколение ГБО применения не имеет.

ГБО 1 поколения подходит всем

Установочные комплексы оборудования 2 поколения получили в свой состав оксидатчик. Включение в оборудование такого датчика инициировало коммуникацию при функционировании силовой установки. Оксидатчик монтируется на карбюратор или инжектор и оснащается достаточно простой электронной системой управления. Газомоторное топливо подается дозатором, регулировочные параметры и настройка которого задаются и осуществляются за счет коммуникации с электронными приборами, призванными отслеживать степень обогащения топливной смеси. Модель оборудования с оксидатчиком работает более экономично, это существенно снижает затраты на приобретение жидкого и газового топлива.

Как установить гбо 2 поколения

• Третье поколение оборудования занимает переходное положение между вторым и четвертым поколениями. Работает на средствах транспорта, питание двигателей которых осуществляет инжектор, хотя некоторые умельцы сумели оснастить этой схемой и карбюратор. Схема отвечает более строгим экологическим требованиям, но построение ее достаточно сложное, а работает она не вполне надежно.
• Газовые комплексы 4 поколения – наиболее распространенная схема из используемых систем ГБО. Установочные комплекты предполагают интегрирование в силовые установки с раздельным впрыском. Эта модель работает с той же системой, которой управляется инжектор. Подача топливной смеси в ДВС осуществляется газовыми форсунками, регулируются, настраиваются и управляются которые при посредстве ЭБУ. Переключение для работы на газомоторном топливе или на бензиново-воздушной смеси может происходить не только ручной кнопкой, но и в режиме автоматики – в зависимости от степени температурного нагрева и числа оборотов коленчатого вала двигателя.

Газовые комплексы 4 поколения

Пятое поколение газобаллонных комплектов работает с силовыми установками автомобилей с системой прямого впрыска топливной смеси. Основное отличие 5 от 4 поколения заключается в агрегатном состоянии газомоторного топлива – газ подается форсунками в жидкой фазе. Малое распространение в России объясняется невысоким качеством газомоторного топлива.

Принцип работы

Принцип работы ГБО 2 поколения от принципа работы ГБО 1 кардинально не отличается.

• Сжиженная пропан-бутановая смесь, находящаяся в баллоне под давлением, через мультиклапан и расходную магистраль, подается к газовому электроклапану.
• Далее при переключении кнопки выбора топлива в положение газ, газовый электроклапан открывает подачу сжиженной газовой смеси в редуктор-испаритель, и далее, через дозатор и смеситель, в двигатель.

Отличие от ГБО 1 проявляется лишь в том, что использование кнопки выбора вида топлива, оснащенной электроникой, позволяет производить запуск автомобиля на газовом топливе без дополнительных манипуляций. Если двигатель не заведется в течение определенного периода времени, электроника кнопки автоматом перекроет подачу газа к редуктору испарителю сигнализируя об этом светодиодами-индикаторами. На физическом уровне это означает обесточивание электро клапана газа.

Для последующего запуска нужно будет либо переключить вид топлива кнопкой на бензин, либо выключить и включить зажигание.

Так же кнопка переключатель вида топлива ГБО 2 поколения позволяет переходить на газовое топливо с бензина автоматом при достижении определенных оборотов (справедливо только для инжектора).

Поэтому в ГБО 2 кнопки переключатели выбора вида топлива для карбюраторных двигателей и инжекторных отличаются. (Например кнопка ГБО 2  фирмы Stag для карбюратора будет Stag2-G, а для инжектора Stag2-W).

Схема работы ГБО 2 поколения

В дальнейшем, при работе автомобиля на газу, кнопкой-переключателем вида топлива контролируются работа двигателя. Работа на газу основывается на импульсах, созданных системой зажигания, и при их отсутствии (отсутствие импульсов – означает отсутствие искры, двигатель не работает) снимается напряжение с электро клапана газа. После снятия напряжения, запорным элементом перекрывается подача пропан-бутановой смеси. А индикаторы, на корпусе кнопке-переключателе вида топлива, сигнализируют свечением светодиодов-индикаторов о прекращении работы.

Время, на которое будет открыт газовый клапан при запуске автомобиля, и/или частота оборотов, при которой двигатель автоматом перейдет на работу на газовом топливе, выставляется на кнопке переключения вида топлива переменным резистором.

В холодную пору года, перед переходом на работу двигателя на газовом топливе(при температуре окружающей среды ниже +10°С), двигатель предварительно заводят и прогревают на бензине в штатном режиме работы, до достижения температуры охлаждающей жидкости порядка +40°С.
