Замена прокладки головки блока цилиндров на автомобиле ваз 2107

Зенкование сёдел

Делая ремонт ГБЦ своими руками, будьте готовы к самому монотонному и продолжительному процессу — зенкованию. От его качества зависит многое:

• плотность прилегания клапана к седлу;
• степень сжатия в камере сгорания.

Работы по притирке седла выполняются специальным инструментом — шарошкой (реже — зенкером). С его помощью не совсем сработанному седлу можно придать нужные формы, чтобы прилегание клапана было более плотным. Работу начинаете с зенкера в 60 градусов.

Как только начался съём металла по кругу, меняете насадку — берёте зенкер с углом конуса 120 градусов. Им работаете до появления чёткой круглой кромки. Заключительный этап зенкования делаем конусом в 90 градусов — он должен пройти рабочую фаску не более 1,5 мм. Дальнейшая притирка клапана увеличит её до необходимой величины.

Тюнинг ГБЦ Ваз 2107

Произведем тюнинг главного блока цилиндров автомобиля Ваз 2107, но для начала узнаем, зачем его вообще нужно трогать. Наша цель — сделать так, чтобы произошло совмещение коллекторов впуска

Литье главного блока у различных автомобилей всегда разное, диаметр углублений на головке и впускном коллекторе неодинаковый, очень важно совместить несколько видов в отверстий, дабы не допустить образование ступенек

Наличие ступенек и других неровностей во впускном канале сулит завихрениями, а это в свою очередь значительно снижает коэффициент полезного действия силового агрегата Ваз 2107. Чтобы сделать тюнинг, нужно разобрать элемент. В первую очередь демонтируем крышку распределительного вала, далее выкручиваем натяжитель цепи, потом идет звездочка распредвала, а в конце демонтируем сам распределительный вал автомобиля. Теперь ничего не мешает снятию ГБЦ Ваз 2107. Рассухариваем и вынимаем клапана, пружины и коромысла. Не нужно разбрасывать эти детали направо и налево, потому что потом могут возникнуть проблемы при сборке, рекомендуется все складывать по порядку. Хорошенько очищаем и промываем главный блок цилиндров Ваз 2107, используя при этом керосин, порошок и т.п. При наличии люфта клапанов необходимо заменить направляющие клапанов, поэтому их нужно выдолбить. Берем наждачные шкурки, шарошки и начинаем шлифовать поверхность ГБЦ, попутно совмещаем коллекторы. Делаем работу так, чтобы в самих каналах не было никаких неровностей

Очень важно не отполировать каналы, потому что полированная плоскость конденсирует топливную смесь, так что шлифуем, а не полируем

В общем и целом работу можно проделать в гаражных условиях, для этого не требуется наличие специального оборудования, единственно, с чем можно обратиться в мастерскую — это фрезеровка главного блока цилиндров. Далее еще раз промываем блок, нужно подходить к этому процессу со всей серьезностью, потому что от того, как вы очистите элемент зависит, сколько посторонних элементов попадет в доработанный силовой агрегат. Не помешает бензин, растворитель, специальные чистящие средства и т.п. Забиваем на штатное место новые направляющие клапанов, предварительно смазав их маслом. Забивать нужно молотком, через головку на 11. Работа производится при комнатной температуре. Не забудьте поставить состояние старых клапанов, а лучше всего установить на их место новые. Клапана протираем притирочной пастой, например ГОИ. Смазку наносим каплями, которые должны покрыть опорную поверхность клапанов Ваз 2107. Чтобы произвести притирку максимально эффективно, рекомендуется приклеить к клапану гайку на 17. Установка коромысла и коллекторов должна выполняться так, чтобы все каналы точно совпадали. Остается инсталлировать нижнюю часть двигателя в моторный отсек. Во время установки главного блока цилиндров старайтесь применять только новые болты, старые использовать категорически не рекомендуется. При этом соблюдаем моменты и порядок затяжки. Перед тем, как начать тюнинг ГБЦ Ваз 2107, вы должны четко определится, какой именно результат вы хотите получить в итоге, а результаты могут быть разные: приемистость, экономичность, общие гоночные характеристики и т.д.

tuningtaza.ru

Замена прокладки ГБЦ на ВАЗ 2101

Если вы разбирали двигатель на автомобиле ВАЗ 2101, то в любом случае прокладку ГБЦ необходимо будет заменить, так как она не предназначена для повторной установки. Также, есть и другие случаи, когда она подлежит замене. Самым распространенной причиной, по которой приходится ее менять, является ее прогорание или повреждение при установке.

Если вы заметили такие симптомы на своем автомобиле, как бурление в расширительном бачке, а также появление тосола или антифриза на стыке головки и блока цилиндров, то это говорит о повреждении прокладки. В таком случае двигатель долго не проходит, будет постоянно перегреваться, а охлаждающая жидкость все время будет уходить через негерметичные соединения.

На моделях ВАЗ 2101, для того, чтобы снять головку блока цилиндров, необходимо снимать распредвал, так как по-другому добраться до болтов крепления невозможно.

Напомним, что в предыдущей статье мы рассматривали как заменить задний тормозной цилиндр на ВАЗ 2101 своими руками, что позволит обезопасить себя от экстремальных ситуаций на дороге, ведь с тормозной системой шутить нельзя.

Нам потребуется:

— ключ на 10, желательно головка с воротком или трещоткой; — головка на 13, 17 и 19; — отвертки плоская и крестовая; — удлинители; — воротки и трещоточные рукоятки; — динамометрический ключ.

Замена прокладки ГБЦ на ВАЗ 2101

Сразу скажу, на тех фотографиях, которые представлены в этой статье, показан процесс с полным снятием карбюратора, впускного и выпускного коллектора. Но на самом деле, можно обойтись и без снятия всех этих узлов. Можно полностью демонтировать ГБЦ с установленным на ней карбюратором и коллекторами.

Откручиваем трубки подвода охлаждающей жидкости.

После этого отводим ее в сторону.

Не забываем отсоединить провода от датчика давления масла.

Проверяем, все ли шланги и патрубки отсоединены, чтобы при снятии ГБЦ не повредить ничего. Затем можно откручивать болты крепления головки к блоку цилиндров, сначала срываем их воротком, а потом можно крутить и трещоткой, чтобы дело шло быстрее.

После того, как все болты откручены полностью можно аккуратно приподнимать ГБЦ.

Теперь окончательно снимаем ее с блока, результат чего можно посмотреть на приведенной ниже фотографии.

Внимательно осмотрите поверхность головки с внутренней стороны, чтобы понять, почему прогорела прокладка и между стыком проходил тосол (если такие симптомы были на вашем авто). Если близко к каналам есть следы коррозии, то такое не допускается и желательно заменить такую ГБЦ. Если же следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы сравнять канавки со всей площадью. Разумеется, что после такой процедуры необходимо будет подбирать прокладку потолще, чтобы сохранить значение степени сжатия.

Если же с ГБЦ все нормально и просто необходимо заменить прокладку, то обязательно хорошенько очистите ее поверхность. Я это делаю специальным спреем для удаления прокладок, который наносится на 10-15 минут и потом счищается щеткой.

После этого тщательно вытираем поверхность насухо, устанавливаем новую прокладку на блок, чтобы она легла ровно по направляющим и можно устанавливать ГБЦ. Далее необходимо затягивать болты в строго определенной последовательности.

Также стоит отметить, что делать это нужно только динамометрическим ключом. Я лично использую трещоточный Ombra. Он подходит для большинства работ с автомобилями отечественного производства, а момент силы варьируется в диапазоне от 10 до 110 Нм.

Что касается момента силы при затягивании болтов ГБЦ на ВАЗ 2101, то он следующий:

— первый этап — закручиваем с моментом 33-41 Нм — второй (окончательный) от 95 до 118 Нм.

На фото выше представлен не сам процесс сборки, так что прошу особо не обращать внимание на условия ремонта. Просто показано наглядно, как все это делается

В идеале, все должно быть чисто , чтобы никакого мусора не попало в двигатель.

После того, как все болты окончательно затянуты, можно устанавливать все снятые детали в обратной последовательности. Стоимость прокладки составляет в пределах 120 рублей.

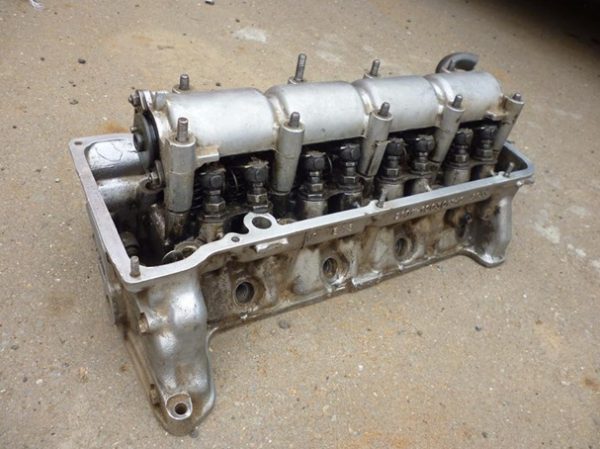

Головка блока цилиндров

По сути, головка является крышкой блока цилиндров, закрывающей цилиндры. В ней расположены верхние части камер сгорания, свечи зажигания, впускные и выпускные окна, а также весь механизм газораспределения. ГБЦ ВАЗ 2107 — монолитная деталь, отлитая из алюминиевого сплава, однако внутри неё имеются каналы, где циркулируют масло и охлаждающая жидкость.

Устройство головки блока цилиндров ВАЗ 2107

Главной задачей ГБЦ является обеспечение работы газораспределительного механизма. Она служит корпусом для всех его элементов:

• распределительного вала в сборе с «постелью»;
• рычагов;
• клапанов;
• клапанных сёдел;
• направляющих втулок;
• маслоотражательных колпачков;
• пружин;
• «тарелок»;
• «сухарей»;
• стопорных колец;
• регулировочных болтов со втулками и др.

Снятие ГБЦ на ВАЗ 2107 1.5 инжектор

Данная линейка автомобилей оснащалась инжекторным двигателем с индексом “2104”, воплощенный в блоке цилиндров ВАЗ 2103. Диаметр цилиндра 76 мм, рабочий объем 1.5, мощность 68 л.с., соответствует стандарту Евро 2. Снятие ГБЦ на ВАЗ 2107 1.5 л инжектор имеет свои нюансы по сравнению с тем авто, на котором стоит обычный карбюраторный мотор.

Причиной для снятия ГБЦ может послужить множество факторов, таких как:

• замена сальников клапанов
• замена поршневых колец
• прогар клапана
• прогар прокладки в цилиндр
• прогар прокладки между цилиндрами
• пробой прокладки наружу
• пробой прокладки между контуром смазки и контуром охлаждения

Необходимый инструмент:

• емкость для слива тосола
• рожковые ключи 10,13,17х2 шт
• отвертки + и —
• торцевые головки 10,13
• торцевая головка типа torx E16

В данном фотоотчете изложено подробное описание по снятию ГБЦ ВАЗ 2107i.

Снимаем аккумуляторную батарею. Отключаем минусовую клемму-1, плюсовую клемму-2 и откручиваем крепление аккумулятора-3.

Снимаем гофру подачи воздуха вместе с патрубком картерных газов. Откручиваем и отводим в сторону трос педали акселератора.

Для облегчения сборки помечаем, корректором, последовательность подключения высоковольтных проводов (ВВ).

Отключаем ВВ от свечей зажигания. также отключаем датчик температуры.

Отсоединяем шланги: вакуумного усилителя-1, абсорбера-2, картерных газов-3.

Сливаем тосол с радиатора.

Также сливаем с блока, выкручивая пробку ключом на 13.

Отключаем топливные магистрали-1. Для этого понадобятся два ключа на 17. Откручиваем и отводим в сторону топливный фильтр-2.

Подбираем заглушки к топливопроводам, дабы не попал мусор в форсунки.

Отсоединяем три патрубка охлаждающей жидкости.

Также нужно отсоединить один патрубок печки.

Тут же отключаем фишку топливных форсунок.

Отсоединяем три фишки в районе дроссельной заслонки.

Откручиваем “коварную” клемму массы.

Отводим в сторону бачок омывателя.

Откручиваем 4 болта крепления штанов и два болта поддержки коллектора.

Следующим этапом снимаем тепловой экран стартера, он крепится в трех местах, две гайки под ключ на 13 и один болтик, снизу, на 10.

Снизу автомобиля, в районе КПП, откручиваем поддержку приемной трубы.

Должно выглядеть так.

Откручиваем 8 гаек крепления клапанной крышки, и снимаем ее.

Совмещаем метки грм. Метка звезды распредвала должна совпасть с отливкой на постели распредвала.

Метка коленвала. Сверление на шкиву должно совпасть с отливкой на передней крышке.

Для удобства проставляем метки корректором.

Разгибаем стопорную шайбу, и срываем болт звезды распредвала.

Откручиваем натяжитель цепи ГРМ. Две гайки М6 под ключ на 10.

Снимаем звезду распредвала и откручиваем 9 гаек крепления постели распредвала.

Снимаем рокера с пружинками их крепления.

Откручиваем 11 болтов крепления и снимаем ГБЦ

Внимание болты крепления ГБЦ 2-11 могут быть как под головку Е16 так и под обычную торцевую на 12

Головка блока – восстановление рабочих параметров

ГБЦ автомобиля ВАЗ 2107 изготовлена из алюминия, что позволило упростить обработку деталей и уменьшить общую массу силового агрегата. Головка для ремонта снимается с блока цилиндров и размещается на рабочем столе. При помощи с нее демонтируется коленчатый вал в корпусе с подшипниками скольжения.

Следующим этапом восстановительных работ на узлах двигателя ВАЗ 2107 проводится снятие клапанов и замена направляющих втулок. Для этого используется приспособления для сжатия пружин и пинцет для вынимания сухарей. Клапана вынимаются из гнезд, и проводится измерения диаметра стебля при помощи микрометра. При значительных отклонениях от номинала они меняются вместе и направляющими. С привалочной поверхности удаляются остатки старой прокладки при помощи скребка из мягкого материала. Следует помнить, что алюминий достаточно мягкий и головка может быть легко повреждена.

Сборка ГБЦ начинается с установки новых направляющих и сборки клапанных механизмов. Затем производится установка новой прокладки на поверхность блока цилиндров. На нее устанавливается собранная и проверенная головка, которая крепится при помощи болтов. Затяжка производится динамометрическим ключом в установленном порядке. Последним этапом осуществляется замена уплотнительной прокладки крышки клапанной коробки.

Замена прокладки ГБЦ ВАЗ 2107 (двигатель 2105)

Мотор 2105 имеет ременный привод ГРМ, поэтому замена прокладки ГБЦ отличается только снятием и установкой деталей газораспределительного механизма. Метки выставляются так, как это показано на рисунке внизу.

Еще немного отличается сама ГБЦ 2105, но работа производится в том же порядке, что и на остальных моторах ВАЗ-классика.

Снятие головки блока цилиндров

Последовательность действий:

1. Снять аккумуляторную батарею. Это обеспечит удобный доступ к головку ГБС и обезопасит от короткого замыкания.
2. Снять воздушный фильтр.
3. Демонтировать карбюратор на карбюраторной версии двигателя.
4. Снять провода системы зажигания и распределитель (при наличии).
5. Слить охлаждающую жидкость из ГБЦ, выкрутив пробку. Перед сливом нужно дождаться пока двигатель остынет.
6. Ослабить хомуты и отсоединить резиновые патрубки системы охлаждения, идущие к ГБС.
7. Снять клапанную крышку, открутив 8 гаек и сняв их вместе с фигурными прижимными шайбами.
8. Ослабить натяжитель цепи, открутив фиксирующую гайку. Для удобства можно полностью демонтировать его.
9. Отверткой и молотком отогнуть края контрящей шайбы на болту крепления шестерни распредвала и открутить болт. Снять шестерню. Снятую с шестерни цепь подвязать проволокой, чтоб она не упала в поддон двигателя.
10. Открутить гайки крепления распредвала (10 штук) и снять его.
11. Открутить латунные гайки крепления приемной трубы к выпускному коллектору и снять ее вместе с прокладкой.
12. Мощным воротком открутить 10 болтов, притягивающих головку блока цилиндров и одиннадцатый болт, установленный на отливе головки. Демонтировать головку. Она довольно тяжелая, поэтому чтобы не поцарапать автомобиль, лучше снимать ее с блока вдвоем.

Замена на инжекторном двигателе

1. Сливаем ОЖ.
2. Снимаем аккумулятор.
3. Отключаем провод термодатчика.
4. Отвинтив крепящие гайки, убираем приемную трубу.
5. Предварительно установив поршень 4-го клапана в положение верхней мертвой точки, убираем верхний корпус вместе с распредвалом.
6. Убираем термозащитный щиток стартера, предварительно открутив гайку.
7. Отключаем все провода и колодки датчиков.
8. Отключаем трос дроссельной заслонки.
9. Убираем перепускной патрубок.
10. Убираем патрубок радиатора.
11. Отсоединяем трубки, посредством которых подается горючее.
12. Убираем шланг с патрубка ресивера.
13. Отвинчиваем болты с помощью которых крепится ГБЦ. Всего тринадцать болтов.
14. Снимаем ГБЦ.
15. Меняем прокладку.
16. Ставим на место ГБЦ.

17. Болты головки блока цилиндров  на двигателе ВАЗ 2107 с инжектором закручиваются в строго определенной последовательности с применением динамометрического ключа.

    Последовательность закручивания болтов

18. Подсоединяем все снятые элементы.

Замена прокладки ГБЦ на карбюраторном двигателе

1. Сливаем ОЖ, предварительно открутив сливную пробку.
2. Снимаем АКБ.
3. Отсоединяем провод датчика температуры ОЖ.
4. Демонтируем корпус воздухоочистительного барьера карбюратора.
5. Чистой ветошью нужно закрыть камеры карбюратора.
6. Отключаем рычаги дроссельной заслонкой.
7. Убираем трос заслонки воздуха.
8. Убираем шланг воздушного корректора зажигания.
9. Снимаем колодки с проводами от электромагнитного клапана.
10. Снимаем шланг подачи топлива.
11. Демонтируем шланг ЭПХХ.
12. Снимаем с ГБЦ корпус распредвал вместе с валом.
13. Снимаем рычаги клапанов с пружинами.
14. Выкручиваем свечи.
15. Демонтируем распределитель.
16. Убираем термозащитный щиток стартера.
17. Снимаем провод массы.
18. Отсоединяем шланг усилителя тормозной системы и экономайзера.
19. Убираем патрубки охлаждающей системы.
20. Открутив болты блока, снимаем ГБЦ.
21. Снимаем старую.

22. Ставим новую.

    Установка новой

23. Болты головки блока цилиндров закручиваем в строго определенной последовательности с применение динамометрического ключа.

    Закручивание с помощью динамометрического ключа

24. Устанавливаем обратно головку и все предварительно снятое оборудование.
