Характеристика двигателя газ 53ф

История создания и развития четвёртого поколения автомобилей ГАЗ (4х2)[править]

В начале 80-х при разработке конструкции грузового автомобиля ГАЗ-3307 и других моделей четвёртого поколения предусматривалась широкая унификация по узлам и агрегатам автомобилей действующего производства (шасси и карбюраторная силовая установка, по сути, перешли от модели ГАЗ-53-12), что позволило удешевить автомобили и одновременно облегчило их техническое обслуживание, ремонт и эксплуатацию. Автомобиль получил более просторную современную двухместную кабину, оборудованную эффективной системой вентиляции и отопления, впервые применённую на экспериментальном грузовике ГАЗ-4301 в 1984 году. В конструкцию рулевого управления в отличие от предшественников, впервые, входит гидроусилитель руля. Серийное производство 4,5-тонного грузовика ГАЗ-3307 (4х2) с карбюраторным двигателем ЗМЗ-511 мощностью 125 л.с. началось в конце 1990 года.

В 1992 году на ГАЗе было развёрнуто серийное производство 5-тонного грузовика ГАЗ-4301 с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы Deutz, а также сельскохозяйственного самосвала ГАЗ-САЗ-4509 на его шасси для работы в составе 8,6-тонного самосвального автопоезда ГАЗ-6008 (самосвал ГАЗ-4509 + прицеп ГКБ-8536). При значительных конструктивных различиях, например, колёса у моделей 3307 и 4301 невзаимозаменяемы, внешне автомобили практически идентичны. Производство ГАЗ-4301 продолжалось до 1995 года. Всего произведено 28 158 грузовиков семейства ГАЗ-4301.

В 1993 году освоен выпуск замены модели ГАЗ-52 — 3-тонный грузовик ГАЗ-3306 с 4-цилиндровым дизелем воздушного охлаждения ГАЗ-544 мощностью 85 л.с. По некоторым данным в 1992 году ограниченной серией была выпущена 2,5-тонная модификация 33061 с карбюраторным двигателем от ГАЗ-52. Производство трёхтонки ГАЗ-3306 (преимущественно в исполнении «Грузовое такси») продолжалось до 1995 года.

В конце 1994 года с освоением на ГАЗе выпуска четырёхцилиндрового турбодизеля воздушного охлаждения ГАЗ-5441 мощностью 115 л.с. появилась модель ГАЗ-3309 грузоподъёмностью 4,5 т, полностью унифицированная по ходовой части и кабине с ГАЗ-3307 (внешне отличается только трубой воздухозаборника двигателя с левой стороны кабины). К середине 1996 года она полностью вытеснила с конвейера карбюраторный грузовик 3307. В середине 1997 года собственное производство дизельных «воздушников» на ГАЗе было признано экономически нецелесообразным, вследствие чего выпуск модели 3309 был приостановлен до конца 2001 года, а в производстве была восстановлена карбюраторная 4,5-тонка ГАЗ-3307. В дальнейшем ГАЗ переориентировался на закупку белорусских дизелей ММЗ Д-245.7 (аналогичный турбодизель водяного охлаждения устанавливается на ЗИЛ-5301 «Бычок») Минского моторного завода (ММЗ), которые начали устанавливать на возобновлённую в производстве модель 3309.

С 1999 года в рамках 4-го семейства грузовиков ГАЗ серийно производится полноприводный (4х4) автомобиль ГАЗ-3308 «Садко» в армейской (грузоподъемность 2 т) и гражданской (2,3 т) версиях.

C 2006 года на ГАЗ-3307, ГАЗ-3309 и ГАЗ-3308 устанавливают бензиновые и дизельные двигатели, сертифицированные под экологические нормы Евро-2, а с 2008 года — Евро-3. Крупносерийный выпуск моделей 3307 и 3308 с бензиновыми двигателями ЗМЗ фактически был прекращен в 2009 году, но некоторое время сохранялось их ограниченное производство под сертифицированные для госструктур спецверсии (например, в 2010 году произведено 406 ед. ГАЗ-3307). Карбюраторную модель 3307 также продолжают поставлять на экспорт, например, в Беларусь, где её оснащают ГБО. В 2010-2012 гг. среднетоннажные грузовики ГАЗ (4х2) оснащали преимущественно дизелем ММЗ Д-245.7 Е-3 (модель 3309), а полноприводные (4х4) модели 33081 «Садко» и 33086 «Земляк» — дизелем ММЗ Д-245.7 Е-2. С 2013 года все грузовики ГАЗ 4-поколения гражданского назначения получили в качестве базового двигателя турбодизель ММЗ Д-245.7 Е-4 мощностью 119 л.с.

С 2012 года под заказ производится модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном используемому на грузовике ГАЗ-3310 «Валдай». С 2013 года двигатель сертифицирован под Евро-4.

В феврале 2013 года в серию пошла модификация ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4,а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96.

Фургон на шасси ГАЗ-33091 с длинной базой.

Длиннобазный «Добрыня» с тюнинговой отделкой кабины и спальным отсеком фирмы «Чайка-Сервис».

Работа над ошибками

Итак, новое семейство официально было запущено в производство

Внимание министерства к заводу немного ослабло, и теперь предстояло в более спокойной обстановке выполнять первоначально намеченные планы

Крупносерийную сборку V-образных «восьмёрок» на ЗМЗ освоили лишь в конце октября 1963 года, а с июня 1964 года этот двигатель занял своё штатное место под капотом грузовиков нового семейства. Такие машины получили обозначение ГАЗ-53 и по большому счёту, кроме двигателя, мало чем отличались от предшественника ГАЗ-53Ф. Даже их грузоподъёмность была всё так же ограничена тремя тоннами – во избежание перегрузки на боковых бортах кузова прямо на заводе крупно наносили белой краской знаки «3т». Такие автомобили выпускали до середины 1965 года, когда уступили своё место модернизированным ГАЗ-53А – именно такое обозначение получили грузовики, которые изначально предполагалось запустить в производство.

Именно новый 115-сильный ЗМЗ-53 позволил увеличить полезную нагрузку ГАЗ-53А до четырёх тонн с сохранением и даже улучшением его динамических качеств. Разумеется, увеличение грузоподъёмности повлекло за собой усиление рамы и подвески, изменение тормозной системы, рулевого управления и многое другое. Для передачи возросшего крутящего момента ГАЗ-53А получили 4-ступенчатую коробку передач с синхронизаторами на III и IV передачах, усиленное однодисковое сцепление, новый карданный вал. Были введены телескопические амортизаторы в передней подвеске. Впервые на серийных грузовиках была внедрена гипоидная главная передача.

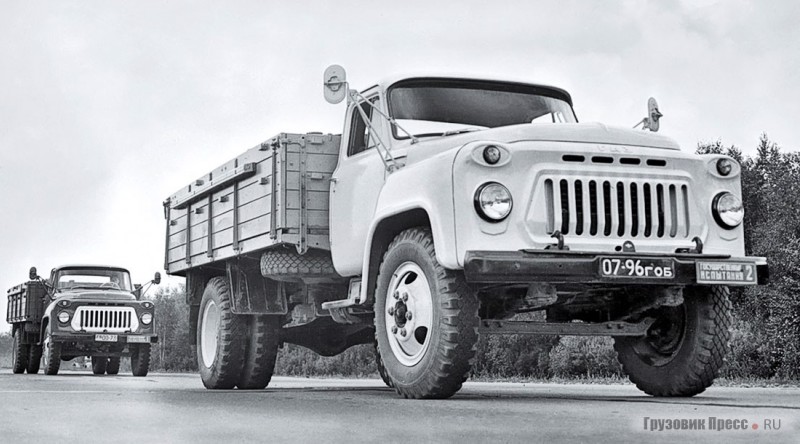

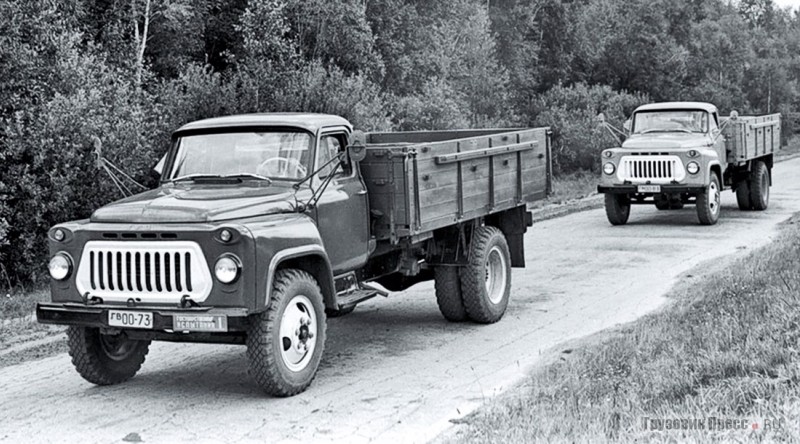

Внешне ГАЗ-53А отличался от предшественников облицовкой радиатора новой формы, на которой подфарники переместились вверх и стали располагаться соосно над фарами, а сама облицовка получилась как бы с улыбкой. Именно эта облицовка с 1973 года в течение следующих девяти лет несла на себе государственный Знак качества – его пластмассовая эмблема серого цвета крепилась на облицовке радиатора с правой стороны между фарой и подфарником.

Между прочим, аттестация ГАЗ-53А на государственный Знак качества означала надбавку в размере 120 рублей к оптовой цене каждой машины этого семейства. Примечательно, что похожее семейство грузовиков ГАЗ-52 Знака качества не было удостоено и, поскольку кабины и облицовки радиатора у этих семейств были унифицированы, вместо эмблемы Знака качества на передней облицовке этих автомобилей были лишь крепёжные отверстия под неё, метко прозванные «дырки от ордена».

ГАЗ-53А и его модификации широко поставляли на экспорт. Первые партии на внешний рынок были отправлены сразу после начала выпуска – в 1965 году. Автомобили поставляли почти в пятьдесят стран мира, причём не только в социалистические и развивающиеся страны. Производство ГАЗ-53А было налажено в Болгарии – по проекту советских специалистов в г. Шумен был построен завод «Мадара», который собирал ГАЗ-53А (а впоследствии и ГАЗ-53-12) из машинокомплектов, поступавших с Горьковского автозавода. При этом ряд узлов и агрегатов ГАЗ-53А производили на месте в Болгарии. Кроме того, отдельные партии автомобилей собирали из машинокомплектов и на Кубе.

Устройство

За всю историю производства машины были использованы два бензиновых двигателя. Первый устанавливали до 1967 года — он имел шесть цилиндров. После этого машина оснащалася 4-литровым мотором с восемью цилиндрами. Несколько раз двигатель Газ-53 получал обновления, однако они были незначительными.

Он имеет название ЗМЗ-53. Несмотря на технологичный прорыв, конструкция имела определённые недочёты. Распределитель и катушка зажигания Газ-53 из-за конструкционных ошибок быстро выходили из строя. Запас рабочего ресурса — 400 тысяч км без капитального ремонта. В первые годы выпуска карбюратор был однокамерным — это стало основной причиной высокого расхода топлива. Затем стали использовать двухкамерный, это снизило расход.

Подвеска автомобиля Газ-53 была рессорной зависимой. Передняя часть оснащалась амортизаторами. В конструкцию рулевого механизма не было добавлено гидроусилителя, поэтому управлять транспортом затруднительно, требуется прикладывать немалые физические усилия. Скорости переключаются при помощи двойного выжимания сцепления. Карданная передача состоит из двух валов, они крепятся специальными шарнирами.

Для поддержания оптимальных температурных показателей мотора используется система жидкостного охлаждения. В СССР антифриз и тосол пользователями грузовиков не использовались: в бак охлаждения заливали воду. В зимний период после окончания эксплуатации транспорта воду сливали, а утром заливали снова. При использовании горячей воды удавалось ускорить процесс запуска и прогрева силового агрегата.

Цилиндры расположены в два ряда — по четыре в каждом. На каждый ряд есть по одному блоку цилиндра. Блок и головки производились из алюминия. Головки разделяет впускной коллектор, в центр конструкции которого помещён карбюратор.

Система торможения оснащена гидравлическим приводом. На заднюю и переднюю ось оказывают влияние два разных контура. Стояночный тормоз — механический, состоит из барабанного механизма, который установлен на заднюю часть коробки передач Газ-53.

Болгария

ГАЗ-53А также производилась по лицензии КТА Мадара в г. Шумен, Болгария начиная с 1967 года. Их называли серией Madara 400 (цифра «4» обозначает четырехтонную полезную нагрузку). Начиная с 1970-х годов болгарские грузовики оснащались четырехцилиндровыми двигателями местного производства объемом 3,9 л. Perkins дизельные (позже также турбодизельные) двигатели производства моторного завода Василя Коларова в г. Варна. Эти двигатели имели мощность 80 или 100 л.с. (59 или 74 кВт). В течение 1980-х годов Мадара производил около 3000 грузовиков в год, что отвечало потребностям местного рынка.

Об истории легендарного грузовика и его особенностях

Первое поколение грузовиков выпущено по 2-й половине 50-х. Согласно проекту семейство ГАЗ отличалось грузоподъемностью 1,5-2,5 т, унифицированностью деталей. 51-ю, тестовую машину должна была заменить 52-я модель.

История и назначение

52-я модификация предназначалась для эксплуатации в условиях города и села, поэтому показатели плавности, маневренности и проходимости были важны. К середине 1950-х сотрудниками Горьковского автозавода разработано несколько образцов с измененным капотом, которые не приняли на серийный выпуск.

Вначале для грузовика хотели применять двигатель на 6 цилиндров с форкамерной блочной головкой. Параллельно занимались проектом V-образного ДВС на 6 цилиндров объемом 3,75 л и мощностью 110 лошадей. Конструкция не была реализована, вместо нее использовали мотор от «Чайки» в дефорсированном исполнении.

Мощный двигатель требовал изменения грузоподъемности до 4 т, что означало новая рама и подвеска. Модели присвоили наименование ГАЗ-52А, которое заменили на ГАЗОН модификации 53.

Новый мотор конструировался долго, но обязательство завода приурочить выпуск к началу XXII съезда КПСС привело к созданию переходной версии. ГАЗ-53Ф оснащался силовым агрегатом от старой модели и двигателем нижнеклапанного типа.

Наладить выпуск грузовика вышло только с 1964 года. Машина не сходила с конвейера до 1993 года, пережила несколько доработок:

• в 1964 г. — производство моделей ЗМЗ-53 с грузоподъемностью 3 т, V-образным мотором и задним мостом гипоидного типа. Сняты с производства и заменены на ГАЗ модификации 53А;
• в 1966 г. — запуск Горьковским автозаводом моделей 53Н для армейский нужд. Машина получила предпусковой подогреватель, антискользящие цепи, пилы, трос для буксира, чехол на радиатор и дополнительную емкость под горючее;
• в 1973 г. — у автомобиля появились повторители указателей поворота и Знак Качества между фарой и подфарником;
• в 1978 г. — самосвал оснастили выштамповками на крышах, кабина стала окрашиваться в голубой цвет;
• в 1982 г. — Знак Качества убран с облицовочной части;
• в 1983 г. — ГАЗ модификации 53-12 кардинально изменился — самосвал мог перевозить грузы до 4,5т, получил новый двигатель, усиленную раму, рессоры и подвеску;
• в 1984 г. — поставлен упрощенный бампер без штамповки, в гамму цветов добавили светло-серый и защитный;
• в 1986 г. — замены задние фонари, поставлены двухцветные подфарники, появилась аварийка, тормозной цилиндр, приборная панель, бесконтактное зажигание, гидровакуумные усилители тормозов, раздельные контуры тормозов.

Интересно знать! Производство самосвала полностью остановилось в 1997 году.

Создатели

Главным конструктором автомобиля был А. Просвирнин, ведущими — Б. Шихов, В. Запойнов. Конструкцию двигателя на ЗМЗ-53 разработал П. Сыркин.

Интерьер и экстерьер ГАЗ-53

На свое время автомобиль грузовой ГАЗ версии 53 был современным. У него — обтекаемая форма и цельная облицовка с местами под фары. Прочная и надежная рама позволяла перевозить габаритные грузы.

Бак находился под водительским сиденьем. Отверстие залива вынесено за кабину и расположено возле шоферской двери. Это обеспечивало удобство установки ГБО — под кузовом.

Машина запускалась от электрического стартера с втягивающим реле. Отопительная система работала хорошо. Стеклоочистители имели запитку от электрики.

У сидений водителя и пассажиров грузовика — цельное исполнение. Кабина просторная, в ней с комфортом размещались люди в зимней одежде. Для инструментов, деталей, личных принадлежностей есть специальные отсеки.

Экспорт автомобиля

Экспорт грузовика осуществлялся в дружественные СССР страны — Румынию, Польшу, ГДР, Югославию, Венгрию, Чехословакию, Финляндию, КНДР, Кубу, Лаос, Вьетнам, Монголию.

Интересно знать! Сборкой самосвала с 1983 по 1991 гг. занималась болгарская компания «Мадара». Серия отличалась дизелем, выпущенным по лицензии английской фирмы Perkins.

Устройство

Рама, на которую крепится кузов, имеет поперечные балки, количеством 6 или 7 (тут дополнительно наваривали ещё одну, в силу необходимости). Впереди рамы на двух рессорах закрепляется передняя ось, выполненная из стали. На концах передней оси находятся поворотные кулаки, где при помощи цапф прикреплены колёса. Передние колёса одинарные, с телескопическими амортизаторами. Жёсткая рама грузовика сзади укреплена балкой ведущего моста. С обеих сторон находятся рессоры. Они полуэллиптические и соединены с рамой.

Между рамой и рессорами находится так называемая подушка из резины. К тому же задняя подвеска имеет дополнительные подрессорники. Задние колёса у этой машины сдвоенные (с каждой стороны по два колеса), для лучшей проходимости и устойчивости. Продуманная система амортизации позволяет машине ехать с приличной скоростью по всевозможным ухабам на грунтовой дороге без каких-либо последствий для машины.

Обязательно почитайте: Технические характеристики МАЗ-6430

Сзади машины, в конце рамы, прикреплён буксир. Слева крепится запасное колесо. Именно за предусмотрительность на все случаи полюбили эту машину в сельской местности. На основе этой машины даже делали краны: снимали кузов, жёсткую раму укрепляли поперечинами, прикручивали болтами на раму шасси Газ 53 кран. В сёлах можно увидеть эти раритеты техники. Они до сих пор работают.

Газ 53 — самосвал

Ходовая часть

Трансмиссия, управление и ходовые механизмы соединены между собой последовательно. Применены дешёвые, экономные детали. В то же время детали эти хорошего качества, из качественного металла. Сцепление предназначено для переключения передач, торможения, для разных режимов движения. Соединение элементов узла сцепления сделано так, что при нажатии педали приходит в действие тяга, которая соединяется рычагом с выключающей вилкой. Четырёхступенчатая коробка передач при второй и третьей передаче передаёт движение через цепляющиеся шестерни. Третья, четвёртая передача включается при помощи синхронизатора. Включению второй передачи помогает зубчатая муфта. Коробка передач позволяет изменять скорость, даёт возможность движения задним ходом, и работе мотора вхолостую. Тогда мотор работает, а машина стоит.

Переключение передач делается в два захода. Карданная передача имеет два вала с шарнирами на конце. Передаётся крутящий момент к главной передаче. Она передаёт движение через дифференциал на полуоси ведущих задних колёс. Дифференциал ещё предназначен для выравнивания хода на неровной дороге, на поворотах. Это не даёт проскальзывать колёсам, значит, шины меньше изнашиваются. В заднем мосте находится картер, в который заливают масло объёмом до 8,2 литра. Масло облегчает работу шестерёнок. Картер выполнен из литого ковкого чугуна. Для охлаждения мотора впереди машины за бампером находится радиатор. В него заливается вода, 21 литр, для охлаждения двигателя во время его работы. После работы, если машину оставляют на улице зимой, воду сливают, чтобы вода в радиаторе не замёрзла.

Обязательно почитайте: Лесовоз МАЗ-509: характеристики, отзывы

Специальные модели

Кроме базовых моделей производитель выпускал целый ряд специальных транспортных средств на основе Газона. Их отличия заключались в типе используемого кузова и в предназначении.

Базовым вариантом считался всегда ГАЗ 53 бортовой. Но завод также разработал варианты для самосвала и седельного тягача. В первом случае использовалось шасси под название 53 02. Именно на нем располагались конструкции для перевозки грузов. В это же время ГАЗ 53 седельный тягач был оборудован шасси ГАЗ 53 05.

Для армии завод изготовил специальную модель 53Н. Прежде всего автомобиль отличался тактико-техническими характеристиками. К тому же масса ГАЗ 53 бортового была немного меньше военного варианта автомобиля.

Стоит отметить также то, что ГАЗ 53, используемый, как седельный тягач, распространения не получил. Связанно это было прежде всего с небольшой мощностью каждой из модификаций автомобиля.

устройство, технические характеристики, фото и видео

Для перевозки бензина и дизельного топлива как в Советском Союзе, так в России часто применялись и применяются всевозможные бензовозы на базе различных грузовых авто. Каждый бензовоз состоял из закрытой емкости для перевозки бензина, установленной на шасси грузового авто. В качестве шасси выступали и выступают автомобили ГАЗ, ЗИЛ, КамАЗ, МАЗ. Для каждого из грузовиков предусматривалась емкость определенного объема.

Бензовозы на базе ГАЗ

Так, бензовозы на базе автомобилей ГАЗ выпускались Горьковским автозаводом в разные года, относились они к спецтранспорту. Практически с каждым появлением нового поколения грузовиков ГАЗ, на его платформе выпускали и бензовоз.

Предназначался он для перевозки бензина и дизтоплива на короткие и средние расстояния. Объем емкости был небольшим, однако эти авто часто применялись, особенно в сельском хозяйстве, поскольку они оснащались насосами для откачки топлива из емкости, что позволяло производить подвозку и заправку техники прямо на поля.

К недостаткам бензовозов на базе автомобилей ГАЗ можно отнести разве что не особо большой объем емкости.

Устройство

Платформа

Как уже сказано, платформой для бензовозов выступали автомобили ГАЗ разных годов производства. Он практически не отличался от обычного грузовика. Единственное, на раму был установлена цистерна. Перерабатывалась у авто, предназначенных для перевозки топлива, только выхлопная система. Ее у этих авто не проводили под рамой, а выводили выхлопную трубу под передний бампер. Саму ее оснащали искрогасителем. Часто чтобы не возникало статического электричества к кузову прицепляли цепь, которая касалась земли и выполняла роль заземления.

На автомобили устанавливались проблесковые маячки, также имелись кронштейны для крепления табличек с маркировкой топлива. Автомобиль в обязательном порядке оснащался огнетушителем. В остальном это были обычные автомобили семейства ГАЗ.

Цистерна

Конструктивно цистерны, устанавливающиеся на автомобили ГАЗ очень схожи, но объемы их отличаются. Состояла цистерна из емкости, сделанной в овальной форме. Внутри емкости были сделаны волнорезы, не дающие топливу сильно двигаться внутри ее.

Сверху размещалась горловина с крышкой. В эту крышку были вмонтированы горловина для закачки топлива, перепускной клапан, поддерживающий определенное давление внутри цистерны, сзади размещалась горловина для слива топлива самотеком, а спереди цистерны был установлен насос с приводом от коробки передач. Этот насос позволял выполнять как закачку топлива в цистерну, так и дозированный слив его.

По бокам цистерны обычно размещались круглые пеналы для шлангов, которые подсоединялись либо к сливной горловине, либо к насосу, и через которые производилась закачка и слив топлива. Для контроля количества топлива имелись смотровое окно и мерная линейка.

Технические характеристики

Производство бензовозов на базе автомобилей ГАЗ началось с появления модели ГАЗ-51. Выпускались они и на базе следующего поколения этих среднетоннажных грузовиков – ГАЗ-52. Самое массовое количество бензовозов было выпущено на базе ГАЗ-53, поскольку это был самый массовый грузовик и выпускался он длительное время. Топливная цистерна 806 устанавливалась на многие модификации этого шасси – ГАЗ-53А, ГАЗ-5312.

Фото бензовоза ГАЗ-52

Бензовоз строился и на базе полноприводной модели ГАЗ-66. Но в основном этот бензовоз использовался у военных, а также в геологических экспедициях, поскольку этот автомобиль отличался высокими показателями проходимости по бездорожью.

Что касается современных бензовозов ГАЗ, то производятся они на базе таких моделей, как ГАЗ-3307 и ГАЗ-474120.

Все отличительные особенности между всеми указанными моделями, по шасси сводятся к конструкции сами авто, а также их технических показателей.

А по поводу цистерн – то отличаются они вместительностью и некоторыми конструктивными особенностями, к примеру, разные производительности насосов, наличие дополнительного оборудования, такого как счетчик расхода топлива, пистолета для заправки и т.д.

Фото бензовоза ГАЗ-3307

Технические характеристики бензовозов на базе автомобилей ГАЗ

Видео обзор бензовоза ГАЗ-53:

allspectech.com

Газораспределение

Механизм ГРМ отыгрывает свою роль, в том числе влияет и на то, какая грузоподъемность у ГАЗ-53, в зависимости от модификации. У стандартной модели это механизм с верхним монтажом клапанов. Узел включает в себя:

• Распредвалы и толкатели.
• Шестерни.
• Коромысла и штанги.
• Направляющие для втулок и пружин.

В систему подачи питания входят топливный бак, трубы и шланги, механический насос с диафрагмой, карбюратор на две камеры, фильтрующие элементы. Масляный насос способствует подаче масла к трущимся деталям самотечным способом либо под давлением. Воздушный фильтр – инерционного типа, в котором частицы загрязнений оседают в масляной ванне.

Охлаждающая система представляет собой закрытый узел с помпой. Состоит блок из водяной рубашки, помпы, радиатора, термостата, вентилятора с кожухом, жалюзи и соединительных элементов. Объем узла – 22 литра при контактной схеме зажигания.
