Как снимать форсунки на ваз 2112 16 клапанов

Характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.

• Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор ➤ Рабочий объем – 1499 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 71 мм ➤ Мощность – 76 л.с. (56 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.9 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 14 секунд ➤ Максимальная скорость – 167 километров в час ➤ Средний расход топлива – 7,2 литра • Двигатель ВАЗ 21114 1.6 л. 8-клапанов инжектор ➤ Рабочий объем – 1596 см3 ➤ Количество цилиндров – 4 ➤ Количество клапанов – 8 ➤ Диаметр цилиндра – 82 мм ➤ Ход поршня – 75.6 мм ➤ Мощность – 81.6 л.с. (60 кВт) при 5600 оборотах в минуту ➤ Крутящий момент – 115 Нм при 3800 оборотах в минуту ➤ Степень сжатия – 9.6 ➤ Система питания – распределенный впрыск ➤ Разгон до 100 км/ч – 13.5 секунд ➤ Максимальная скорость – 170 километров в час ➤ Средний расход топлива – 7,6 литра

Основные неисправности

Основной неисправностью характерной для ВАЗ 2110 является появления эффекта троения двигателя. Возникать неисправности могут по разным причинам. Рассмотрим, факторы, по которым начинается нестабильная работа двигателя, а также методы устранения. Если не греет печка смотреть здесь, а про замену клапанов здесь.

Некачественное горючее

Первым делом необходимо проверить, то насколько качественное топливо было залито в транспортное средство. Если бензин был низкого качества то, скорее всего, забылся один из элементов топливной системы. Так, автомобилисту придётся узнать, какая схема подачи топлива, и найти детали, что могли дать сбой. Так, первый элемент, который попадает под пристальный взор — распылители. Неисправности форсунок могут вызвать неустойчивую работу мотора, что приведёт к возникновению троения. Для диагностики и чистки узла используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, при помощи жидкости для чистки карбюратора. Также, неустойчивая работа движка может быть вызванная засорённостью топливных фильтров. Один располагается под задним правым колесом, а второй в топливном насосе. На заборнике бензонасоса стоит сетка-фильтр, которую необходимо заменить. Процесс довольно сложный, поскольку придётся снимать задние сиденья и вынимать элемент подачи топлива. А вот топливный фильтр под колесом можно поменять быстро и без особых проблем.

Система зажигания

Повреждение свечей зажигания или высоковольтных проводов, также может стать причиной возникновения троения. Так, необходимо при помощи тестера проверить все элементы, а также осмотреть их визуально. Если имеются повреждения, то рекомендуется сменить весь комплект.

Датчики и ЭБУ

Ещё одной основательной причиной возникновения троения движка становится выход со строя одного из датчиков двигателя, а также неисправности в электронном блоке управления. Чтобы провести диагностику необходимо подключиться к «мозгам». Далее, на основании показанных ошибок найти неисправный измеритель и заменить его. Если это не помогло, и ошибка в ЭБУ осталась, то рекомендуется провести сброс, а в некоторых случаях и прошить управляющий элемент.

Техническое обслуживание

Техническое обслуживание мотора проводится каждые 10-12 тыс. км пробега. Карта-схема имеется у официальных представителей завода изготовителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра. Многие автолюбители задают вопрос, — какое лучше моторное масло заливать в силовой агрегат ВАЗ 2110 8 клапанов? Наилучшим вариантом остаётся полусинтетическое моторное масло отечественного или иностранного производства с маркировкой 10W-30 или 10W-40.

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности). Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

Самые частые причины

Можно выделить три основных фактора, которые могут привести к нестабильной работе системы впрыска топливной смеси:

• Топливо низкого качества – распространенная проблема всех стран постсоветского пространства.
• Длительный эксплуатационный срок – с одинаковым успехом можно отнести как к достоинствам, так и к недостаткам.
• Непрофессионально проведенные ремонтные работы.

Следует заметить, что неквалифицированный ремонт является наиболее опасным фактором, который может повлиять на нормальную работу инжектора. При отсутствии определенных теоретических и практических знаний не рекомендуется самостоятельно пытаться ремонтировать или осуществлять чистку инжектора. Лучше всего доверить подобную работу профессионалам, хорошо знающим все нюансы и особенности проведения работ подобного рода.

Неквалифицированная чистка инжектора может навредить

Причин для неисправной работы инжектора может быть великое множество, поэтому в данной статье мы разберем только самые типичные признаки неисправности инжектора, присущие двигателям различного типа, и дадим рекомендации относительно их устранения.

Снятие форсунок ваз 21124

Топливную рампу демонтируем, при необходимости снятия форсунки, а также в других случая при ремонте двигателя.

Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. «Меры безопасности при обслуживании и ремонте системы питания»).

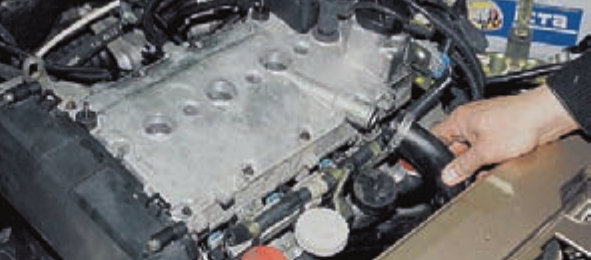

1. Сбрасываем давление топлива в топливопроводе (см. «Топливопровод — сброс давления»).

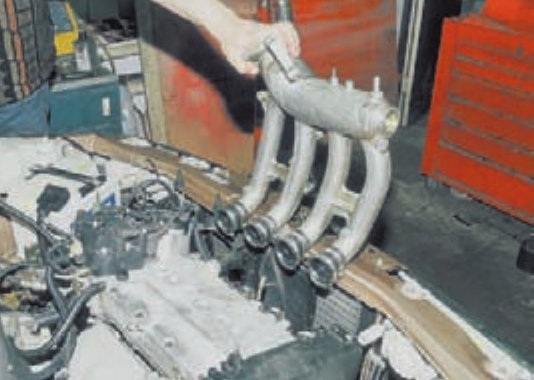

2. Снимаем впускной трубопровод (см. «Впускной трубопровод двигателя 21124 (1,6i 16V) — снятие и установка, замена уплотнительных колец»).

3. Отсоединяем колодки жгута проводов от форсунок (на фото вид со стороны радиатора).

4. Разрезаем два хомута крепления жгута проводов к топливной рампе и отводим жгут в сторону.

5. Рожковым ключом на 17 мм

отворачиваем штуцер трубки топливопровода от рампы, удерживая шестигранный конец топливной рампы ключом того же размера.

6. Крестовой отверткой отворачиваем винт крепления трубки топливопровода.

7. Отводим конец трубки топливопровода от топливной рампы.

Если уплотнительное кольцо трубки топливопровода повреждено, его необходимо заменить.

8. Снимаем с трубки топливопровода уплотнительное резиновое кольцо.

9. Шестигранным ключом на 5 мм

отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

10. Снимаем топливную рампу в сборе с форсунками.

11. Снимаем с топливной рампы фиксатор форсунки.

12. Вынимаем форсунку из рампы.

13. Аналогично снимаем три оставшиеся форсунки.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности.

Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.

Перед установкой рампы замените нижние кольца форсунок.

Почему я это затеил? Тут всё просто. Стал чувствовать, что машина при сбрасывании «газульки» начинало очень резко воспринимать, а на первой скорости вообще агрессивно себя вести, не было плавности хода. Поэтому я сначала поменял сеточку в бензонасосе , а затем уже отважился на эту процедуру. Сначала хотел сам снять форсунки и уже отвезти их на чистку, но тут мне сказал vaser-x , что чисти их сам тогда уж, тут всё очень просто

Начинаем чистить по выше описанной технологии.

Понимаем, что одна из форсунок не закрывается и постоянно работает. Едем за новой форсункой.

Приговариваем старую к СМЕРТИ.

Смотри ДО и ПОСЛЕ чистки распыление веера

Радуемся, собираем всё обратно. Заодно еще и ролики поменял, а то в прошлый раз ограничился только заменой ремня:

Цена вопроса:

форсунка bosch 0 280 158 022 = 770 руб. Carb Cleaner = 200 руб.

**Жмём «нравится» за картинку с «Приговором форсунки к смерти»

Замена и снятие форсунок на ВАЗ-2112 16 клапанов своими силами

Форсунка в автомобиле, является чуть ли не самым важным элементом в топливной системе. Ведь при их отсутствии будет невозможно функционирование двигателя в результате.

На видео ниже очень подробно рассказано как снять форсунки на 16-ти клапанном двигателе ВАЗ-2112:

Замена форсунок на 16-клапанном двигателе «Лада Приора»

Как уже указывалось выше, симптоматикой неисправности форсунок служат нестабильная работа мотора, проблемы при запуске и увеличение расхода бензина. Чтобы поменять форсунку на новый элемент, придётся потратить немало времени, так как процедура замены довольно сложная.

В качестве рабочего инструмента рекомендуется сразу подготовить:

комплект рожковых ключей;

отвёртку с крестообразным лезвием.

После того как автомобиль постоял какое-то время и остыл, можно приступать к работе:

Пластиковый фиксатор жгута нужно отжать пальцем в сторону, чтобы вытащить связку проводов из форсунки.

После чего потребуется стравить давление в топливной системе автомобиля. Средние показатель давления составляет примерно 380 кПа, то есть если проводить работы без стравливания, можно получить травмы из-за резких выбросов топлива. Для этого нужно будет открыть авто и снять сиденье с заднего ряда.

Под сиденьем располагается коврик, а под ним — люк в бензобак.

Крестовой отвёрткой открутить два винта, которыми крышка люка крепится к панели, и снять крышку.

С топливного насоса, который находится в бензобаке, нужно отсоединить провод питания — разъём вытаскивается без труда.

После этого нужно завести машину и дождаться, пока двигатель не заглохнет из-за недостатка бензина.

Далее нужно запустить стартер хотя бы на три секунды, чтобы давление в системе выровнялось.

От клеммы «минус» на аккумуляторе отсоединить кабель.

Преимущества форсунок масляных

Поршни блока цилиндров отлиты из специального алюминиевого сплава. На каждом элементе монтируется три поршневых кольца: внизу – маслосъемное, вверху установлены два компрессионных. На модели двигателя авто ВАЗ 2112 у поршней днище плоское, на котором имеются четыре углубления под клапаны. Оригинальная масляная форсунка ВАЗ 2112 для охлаждения поршней выполняется на двигателе с шестнадцатью клапанами. За счет дополнительного охлаждения поршней и смазки цилиндров увеличивается ресурс двигателя. Установка масляных форсунок охлаждения позволяет:

• Уменьшить износ цилиндров и шатунно-поршневой группы.
• На поршень оказываются значительно меньшие термические нагрузки, которые не позволяют изменять геометрические размеры деталей.
• При запуске двигателя на холодно к поршням масло подается достаточно быстро.

Замена масляных форсунок

От того насколько хорошо работают масляные форсунки в блоке ВАЗ 2112 зависит:

• Смазывание зеркала цилиндра, что защищает его от задиров.
• Охлаждение нижней части поршня.
• Отвод избыточного тепла.

На фото показаны новые и старые форсунки. Их отличие только в цвете, но независимо от этого старые нужно заменить.

Маслофорсунки двигателя ВАЗ 2112 слева – старые, справа — новые

Основной причиной, по которой из строя выходят масляные форсунки служит разрушение пружины клапана. Из-за этого падает давление на коренных шейках коленвала, что приводит к увеличению износа вкладышей шатунных и коренных шеек. Чтобы заменить масляные форсунки ВАЗ 2112 нужно выколоткой из алюминия или меди выбить их в сторону коленчатого вала.

Совет: Работу своими руками нужно выполнять аккуратно, чтобы не повредить посадочные отверстия.

 Итак:

• Убирается старая форсунка и на ее место устанавливается новая, со стороны коленвала ваз.
• Не сильными ударами молотка запрессовывается новый элемент. При этом нужно использовать из мягкого материала проставку.
• Инструкция указывает, что засаживать ее нужно с усилием, до определенного места. Тогда форсунка упирается и дальше не идет.

Совет: Нужно следить, чтобы масленая форсунка на ВАЗ 2112 не перекрыла масленый канал блока двигателя.

Установка масляной форсунки на автомобиле ВАЗ 2112

Каким образом меняются масляные форсунки, мотор 16 клапанный ВАЗ 2112, можно увидеть на видео. При своевременной замене засоренных масляных форсунок цена ремонта двигателя будет значительно уменьшена.

Какие форсунки устанавливают на автомобили «Приора»

Форсунки — это незаменимый элемент в работе любого силового агрегата с непрерывным впрыском. Конструктивно они представляют собой электромагнитные клапаны, которые, открываясь, обеспечивают подачу (впрыск) горючего в нужном объёме в цилиндры мотора. При этом основное назначение детали — экономия топлива, поэтому клапан открывается через равные промежутки времени — в зависимости от режима езды.

Имеют красный корпус

На «Приорах», оснащённых инжекторным типом двигателя, устанавливают импортные форсунки. Изделия производства компаний Bosch и Siemens характеризуются высокой степенью надёжности и износостойкостью. Ресурс их определяется пробегом в 100–150 , после чего их рекомендуется менять.

Обычно выпускаются в чёрном цвете

Отличия форсунок для 8-ми и 16-клапанных двигателях

На различные модификации «Приоры» устанавливают детали одной и той же модели. Различий для 8-ми и 16-клапанных силовых агрегатов нет. Единственное, стоит быть внимательным, подбирая форсунки к моторам разного объёма: так, для двигателя 1.5 запчасти будут отличаться по маркировке, цвету и толщине от 1.6.

Рекомендуется выбирать материалы того же производителя, которыми оснащался автомобиль уже на заводе.

Проверка и замена форсунок на двигателях ВАЗ 21124, 21126

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя; – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – пониженная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточная приемистость двигателя; – провалы в работе двигателя при движении автомобиля; – повышенный расход топлива; – повышенное содержание СН в отработавших газах. Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер. 1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор. 2. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоедините омметр к контактам колодок.

В колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой).

3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки или жгут их проводов.

4. Для более точной проверки и замены форсунок снимите топливную рампу с автомобиля (см. «Снятие и установка топливной рампы»). 5. Подденьте отверткой пружинный фиксатор форсунки снимите фиксатор и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки. 8. Для выявления неисправной форсунки подключите к контактам форсунок омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

Примечание Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

Форсунки двигателя ВАЗ-21126-00 автомобиля ВАЗ-2170 Lada Priora имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

6. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца снимите уплотнительное кольцо с форсунки и аналогично снимите кольцо со стороны распылителя. 7. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора. Предупреждение

Устанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.

Примечание Уплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

8. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40. 9. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.

10. Установив топливную рампу, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок. 11. Установите все снятые детали в порядке, обратном снятию.

Замена и снятие форсунок на ВАЗ-2112 16 клапанов своими силами

Форсунка в автомобиле, является чуть ли не самым важным элементом в топливной системе. Ведь при их отсутствии будет невозможно функционирование двигателя в результате.

На видео ниже очень подробно рассказано как снять форсунки на 16-ти клапанном двигателе ВАЗ-2112:

Дефектация форсунок

Прежде всего, автомобиль нужно установить на удобной для работы площадке. Дефектация форсунки производится элементарным её включением. С помощью рычага подрулевого переключателя необходимо включить стелоочиститеть ВАЗ и понаблюдать за работой форсунка.

Перечень неполадок в работе форсунок омывателя

• Омывающая жидкость вообще не поступает через сопло форсунки.
• Напор омывающей жидкости очень слабый.
• Струя, подаваемой жидкости, направлена в сторону и не обеспечивает полноценной очистки ветрового стекла.
• Вышел из строя насос, подающий омывающую жидкость или его двигатель.
• Повреждена трубка подачи омывающей жидкости.
• Форсунка имеет механические повреждения.
• Сопло форсунки забито инородным материалом.
• Нарушена регулировка форсунки.

Причины неполадок

Внимание: Для того чтобы быстрее определить тот участок, где находится дефект, рекомендуется отсоединить трубку подачи омывающей жидкости от форсунки и включить омыватель. Если напор подачи жидкости в норме, значит, вся проблема находится в форсунке

Каким инструментом можно сделать ремонт

Для выполнения демонтажа и замены уплотнителей потребуются:

• ромбовидный ключ на 8;
• очиститель карбюратора;
• баллончик со сжатым воздухом;
• резиновый шланг (можно использовать вакуумник);
• шприц с выходным диаметром 10 мм;
• провод длиной примерно 2 метра;
• стандартный набор колец для форсунок (включает в себя восемь изделий);
• уплотнительные резинки на топливные магистрали.

Процесс ремонтных работ и прочистки заключается в следующем:

1. Снять с форсунки резиновый уплотнитель.
2. Одеть резиновый шланг на хвостовую часть форсунки.
3. Подключить провод к аккумуляторной батарее (можно выбрать любую клемму).
4. С обратной стороны шланга подключить через шприц трубку аэрозоля для промывки карбюратора.
5. Удерживая вся конструкцию руками, производить распыление очистителя несколько раз — пока вылетающие струи не станут равномерными.
6. После прочистки рекомендуется по такому же принципу продуть форсунки воздухом из баллончика.
7. Далее рекомендуется сразу же надеть новые кольца на изделие, предварительно смочив их бензином.

На фото форсунка в критическом состоянииПроцедура ремонта форсунок может считаться доступной для новичков и неопытных водителей. Единственную сложность представляет собой демонтаж топливной рампы, так как придётся предварительно стравить давление в системе. Прочистка и замена колец на форсунках своими руками даёт водителю возможность максимально качественно провести ремонт этих элементов и быть уверенным в том, что повторное проведение процедуры не потребуется ещё долго.

Всем привет! Заболела моя Ласточка…Недавно начал замечать, что запуск не очень устойчивый, подтраивала при запуске. И вот вчера нам срочно надо было забрать одну справку, и пришлось проехаться на скоростях 150-160 км в час, недолго, но пришлось. И уже на маленькой скорости в городе я почувствовал небольшие рывки на низких оборотах, а потом вообще затроила. “Свечи!” — подумал я. Поехал в проверенный магазин, купил обычные свечи.

АУ17ДВРМПодъехал к работе, в перекур решил поменять. Выкручиваю свечи и смотрю, какой цилиндр не работает. Но на всех свечах нагар нормальный! Ставлю новые свечи — эффекта нет. Почесал репу, начал скидывать провода. Ага, не работает четвертый цилиндр. А так как первый цилиндр работает, вероятность неисправности модуля свелась к нулю. Перекидываю провода 3 и 4 цилиндров — все равно не работает четвертый. Решил померить компрессию.

Приехал домой, достал из гаража компрессометр, при помощи отчима померил. Первый и второй по 13,5 очков, третий 14, четвертый нерабочий 15. Компрессия в норме, а 15 очков скорее всего от масла.

Подключаюсь ноутом к мозгам, ошибок нет. То есть остается только 3 варианта: форсунка, проводка и мозги. Ну и зная качество нашего бензина, начал с форсунок.

None Снял форсунки, померил их сопротивление и проверил проводку, все в норме. Пошел в магазин за колечками, так как их нужно менять каждый раз при снятии форсунок. Но в наличии был ремкомплект форсунок. Взял его.

Ремкомплект форсунок

Ремкомплект форсунокВ нем есть колпачки (как их снять я не представляю, сидят мегамертво), желтые колечки без снятия колпачков не заменить, назначение зеленых тоненьких колечек мне не ясно. Также в нем нужные мне резиновые колечки, и сеточки. Решил поменять сеточки.

Особых сложностей тут нет. Находим подходящего диаметра саморез и закручиваем в форсунку.

None

Сеточка на саморезеНе знаю, так было или нет, но новые сеточки белого цвета, а старые красного. Либо такие с завода были, либо окрасились бензином. Про забитость сеточек: когда я снял сеточки, из форсунки потек бензин, то есть сеточки были забиты прилично.

Перед установкой новых сеточек решил промыть форсунки. Договорился с другом, он за мной приехал, и у него в гараже я их промыл. Домой я приехал в 12 ночи.

Машина сейчас срочно нужна, переезд и собирание справок, поэтому решил встать пораньше и поставить все на место. Будильник поставил на 6:00, но встал в 7:00. Где-то за 30 минут все поставил на место, при этом заменил муфты ресивера, так как старые уже потрескались.

Машина завелась со второго раза, так как скорее всего насос не успел накачать бенза в рампу, но завелась отлично. Следующие запуски с полпинка. Удостоверился в отсутствии троения двигателя, поставил кожух двигателя и довольный поехал на работу. Всем удачи!

• www.drive2.ru
• avtozam.ru
• carnovato.ru
• www.drive2.ru

Проверяй, но доверяй: как диагностируют и ремонтируют форсунки дизелей

Когда-то дизельные автомобили покупали люди, которые хотели ездить экономно. Они мирились со специфическим запахом, с посредственной динамикой и характерным тарахтеньем мотора, но сейчас времена изменились. Современный дизель с системой Common Rail (конечно, турбированный) способен вжимать в кресло и удивлять разгонной динамикой и позволяет обгонять соседей по потоку ничуть не хуже бензиновой «зажигалки». Единственный его недостаток – он стал сложнее. И эксплуатация современного дизеля тоже может быть штукой дорогой.

Когда ехать в сервис?

Д умаю, не открою Америки, если скажу, что ремонт дизельной топливной аппаратуры — это дорого. Особенно если пропустить тот момент, когда ещё возможно что-то исправить, не перебирая всю запущенную систему

Поэтому очень важно знать, что своевременный визит в сервис просто необходим, ведь в особо тяжких случаях придётся здорово раскошелиться

Я, конечно, понимаю, что средний класс у нас может себе позволить сливать в раковину бульон от «доширака», но ценник за восстановление мотора тысяч в 150-200 способен подкосить душевное здоровье многих владельцев бюджетных дизельных иномарок. Кстати, в полной мере это относится к сравнительно недорогим корейским автомобилям, количество которых на наших дорогах только растёт, и доля посещений «дизельных» сервисов которыми также неумолимо прибавляется.

Итак, когда нужно задуматься о посещении СТО? Если честно, то поводов много, и незначительных среди них нет. Загорелась лампа «Check engine» – в сервис, запуск стал тяжелее, чем обычно – в сервис, повалил чёрный дым – в сервис, появился новый оттенок в звуке мотора – в сервис. Потому что всё это – признаки неисправности. Какой? Обычно без диагностики ответить на этот вопрос нельзя.

Поэтому причину выяснить нужно как можно быстрее, пока есть возможность обойтись малыми средствами. К сожалению, отремонтировать топливную аппаратуру C ommon R ail в гараже невозможно, поэтому в данном случае экономия может заключаться лишь в своевременном обращении к специалистам. Причём именно к специалистам, а не к группе лиц со сканером elm327 с известного китайского сайта за 600 рублей.

Допустим, что некоторые признаки неисправности есть. К кому обращаться? Логичнее всего — к представителю фирмы-производителя. Например – в авторизованную мастерскую «Бош Дизель Сервис». Там мы будем следовать по пятам за специалистами, дышать им в затылок, лезть под руки и задавать глупые вопросы. Выполнять работу журналиста, то есть. Поехали!

От стенда до стенда

Поиск большинства неисправностей двигателя начинается с компьютерной диагностики. О том, как это делать правильно, мы недавно рассказывали, а скоро ещё приоткроем тайны диагностики дизелей. Пока скажу коротко: на этой СТО следуют канонам качественной диагностики. Из сканеров обычно хватает одного Bosch KTS 540, но иногда приходится использовать и другие инструменты.

Профилактика проблем с форсунками

Очистка форсунок с демонтажем или же их замена — это достаточно дорогостоящая процедура, которая существенно увеличивает расходы автовладельца. Куда проще предупредить такие неисправности, чем пытаться отремонтировать автомобиль и очистить форсунки. В первую очередь автовладельцу нужно будет использовать качественное топливо, заправляясь исключительно на проверенных заправках. Следует исключить визиты на сомнительные АЗС, где часто продают некачественное топливо.

В специализированных магазинах можно найти качественную автохимию и различные добавки в топливо, которая очищает топливную систему, устраняет возможные загрязнения с сопел форсунок. Специалисты рекомендуют проводить такую профилактическую работу каждые 50 тысяч пробега, что позволит автовладельцам исключить какие-либо проблемы с впрыском, избежав при этом необходимости выполнения дорогостоящего и сложного ремонта. Также помните, что своевременно обратившись в сервис уже при первых признаках неисправности, можно выполнить очистку форсунок без их демонтажа с автомобиля.

Подведём итоги

Увеличение расхода топлива, проблемы в работе двигателя и заметное ухудшение динамики авто может свидетельствовать о загрязнении форсунок на автомобиле. В подобном случае необходимо как можно скорее обратиться в сервис и выполнить диагностику двигателя, при необходимости очистить форсунки или выполнить их замену. В целях профилактики автовладельцам следует использовать исключительно качественное топливо, а раз в 50 тысяч пробега заливать в бензобак специальную автохимию, предназначенную для устранения таких загрязнений топливной системы.

Источник

Промывка без снятия с двигателя

При первых признаках засорения форсунок не следует откладывать ремонт в долгий ящик, так как промедление лишь усугубляет ситуацию. Можно обратиться за помощью к профессионалам, но можно промыть и самостоятельно.

Чтобы собрать самодельное приспособление и промыть их, понадобится:

1. промывочная жидкость — 1 л;
2. пластиковая бутылка с крышкой;
3. фильтр тонкой очистки топлива;
4. резиновый шланг диаметром 12 мм — 1 м;
5. хомут 12–14 мм — 2 шт.;
6. ниппель в сборе (грибок) — 2 шт.;
7. ножной или электрический насос с манометром.

Последовательность промывки:

Просверлите в дне и крышке бутылки отверстия, установите в них ниппели.

Соедините шлангом ниппель крышки бутылки и фильтр очистки топлива. Укрепите соединения хомутами.

• Заведите мотор, прогрейте его до 90–95 ° C.
• Заглушите двигатель. Стравите давление топлива.
• Отсоедините от рейки форсунок шланг подачи бензина. Вместо него, присоедините к штуцеру выход фильтра самодельного промывочного приспособления.

• Перелейте в бутылку жидкость для промывки. Закрутите крышку.
• Подсоедините к свободному ниппелю насос, доведите давление внутри ёмкости до 3 кгс/см².
• Заведите мотор на промывочной жидкости. Дайте поработать на холостом ходу 15 минут. Поддерживайте давление в ёмкости с помощью насоса.
• Остановите двигатель, обождите 15 минут. Повторите циклы работы и отдыха до тех пор, пока не закончится жидкость для промывки.
• После самостоятельной остановки двигателя стравите избыточное давление в бутылке с помощью ниппеля. Отсоедините промывочное устройство. Подключите шланг подачи бензина.

Аналогичным образом можно промывать снятую с двигателя топливную рейку в сборе без демонтажа форсунок.

Демонтаж топливной рейки двигателя ВАЗ-2112

• Отключите аккумуляторную батарею.
• Снимите защитный щиток двигателя.
• Отсоедините от свечей высоковольтные провода.
• Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе

Отсоедините от дроссельного узла шланг вентиляции первого контура картера

Ослабьте крепление, выведите тросик заслонки из кронштейна

Открутите крепления дроссельного узла. Снимите узел со шпилек вместе со шлангами, отведите в сторону и зафиксируйте подручными средствами.Отсоедините от ресивера шланг электропневмоклапана.

Отсоедините шланг вакуумного усилителя.

Отверните крепления ресивера.

Ослабьте хомуты впускного коллектора.

Снимите ресивер, закройте отверстия коллектора пробками из ветоши.

Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции.

Отверните крепление, снимите направляющую трубку указателя масляного уровня.

Отсоедините электрический разъём топливной рейки.

Открутите штуцеры, отсоедините шланги подачи и слива топлива. Запомните их положение.

Отверните крепление, снимите кронштейн трубок подачи и слива топлива.

Отверните шестигранником винты крепления.

Снимите топливную рейку в сборе.

Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

Двигатель	Объём (л)	Количество клапанов	Контроллер (ЭБУ)	Прошивка	Форсунки
Siemens	Bosch
ВАЗ-2111	1,5	8	М1.5.4	Январь-5.1	VAZ6238 (серые толстые)	0 280 150 996 (бирюзовые толстые)
ВАЗ-2111	1,5	8	М7.9.7	Январь-7.2	VAZ6393 (бежевые толстые)	0 280 158 502 (чёрные тонкие)
ВАЗ-21114	1,6	8	М7.9.7	Январь-7.2	VAZ20734 (оранжевые тонкие) VAZ20734 (жёлтые толстые)	0 280 158 017 (чёрные тонкие)
ВАЗ-2112	1,5	16	М1.5.4	Январь-5.1	VAZ6238 (серые толстые)	0 280 150 996 (бирюзовые толстые)
ВАЗ-21124	1,6	16	М7.9.7	Январь-7.2	VAZ20735 (голубые тонкие) VAZ20735 (розовые толстые)	0 280 158 022 (чёрные тонкие)

Какие форсунки лучше установить на ВАЗ-2114

Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens . Для начала рассмотрим форсунки Bosch.

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

1. Форсунка BOSCH 0280 158 022 . Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.

Форсунка BOSCH: производительность 1,9644 мг/сек

Форсунка BOSCH: производительность 1,922 мг/сек

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм . Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.
