Вылет диска (et)

Дополнительная маркировка дисков и расшифровка их обозначений

Перечисленные выше параметры являются основополагающими при выборе диска для автомобиля. Однако на некоторых из них можно встретить дополнительные надписи и маркировки. Например:

• MAX LOAD. Данная аббревиатура означает, какая максимально допустимая нагрузка позволена для конкретно взятого колесного диска. Как правило, число выражается в фунтах (LB). Чтобы перевести значение в фунтах на значение в килограммы, достаточно разделить на коэффициент 2,2. Например, MAX LOAD = 2000 LB = 2000 / 2,2 = 908 килограмм. То есть у дисков как и у шин есть индекс нагрузки.
• MAX PSI 50 COLD. В конкретном примере надпись означает, что максимально допустимое давление воздуха в покрышке, установленной на диск, не должно превышать 50 фунтов на квадратный дюйм (PSI). Для справки — давление, равное одному килограмм-силе равно приблизительно 14 PSI. Для перевода значения давления пользуйтесь калькулятором. То есть, в данном конкретном примере максимально допустимое давление в покрышке не должно превышать 3,5 атмосфер в метрической системе координат. А надпись COLD, то она означает, что давление необходимо измерять в холодной покрышке (до начала движения автомобиля, в том числе не под палящим солнцем).
• FORGET. Данная надпись означает, что конкретно взятый диск выполнен методом ковки (то есть, кованый).
• BEADLOCK. Означает, что диск оборудован так называемой системой фиксации шины. В настоящее время такие диски использовать запрещено в целях безопасности, поэтому в продаже их уже нет.
• BEADLOCK SIMULATOR. Подобная надпись указывает, что на диске имеется симулятор системы фиксации шины. В данном случае такие диски можно использовать повсеместно. На практике это означает, что данные диски ничем не отличаются от обычных.
• SAE/ISO/TUV. Эти аббревиатуры означают стандарты и органы контроля, в соответствии с требованиями которых были изготовлены диски. На отечественных покрышках иногда можно встретить значение ГОСТа либо технических условий производителя.
• Дата изготовления. Соответствующую дату изготовления производитель указывает в зашифрованном виде. Обычно это четыре цифры. Первые две из них означают неделю по счету, начиная с начала года, а вторые две — непосредственно год изготовления. Например, обозначение 1217 указывает, что диск был изготовлен в 12-ой по счету неделе 2017 года.
• Страна изготовления. На некоторых дисках можно встретить название страны, на территории которой было изготовлено изделие. Иногда производители лишь оставляют на диске свой логотип или просто пишут название.

Маркировка на японских дисках

На некоторых дисках, произведенных на территории Японии, можно встретить так называемую JWL-маркировку. В переводе с английского аббревиатура означает японские легкосплавные диски. Такая маркировка наносится только на те диски, которые реализуются на территории Японии. Другие же производители могут наносить соответствующую аббревиатуру по желанию. Однако если она есть на диске — значит, диск соответствует требованиям Министерство земельных ресурсов, инфраструктуры, транспорта и туризма Японии. К слову, для грузовых автомобилей и автобусов аналогичная аббревиатура будет немного другой — JWL-T.

Существует еще одна нестандартная маркировка — VIA. Она наносится на диск только в случае, если изделие прошло удачные испытания в лаборатории Транспортной Инспекции Японии. Аббревиатура VIA является официально зарегистрированной торговой маркой. Поэтому ее нанесение на диски, которые не прошли соответствующих испытаний, является наказуемым. Поэтому диски, на которых нанесена указанная аббревиатура изначально будут очень качественными и долговечными.

Как расшифровывается понятие «вылет диска»?

Вылетом диска называется расстояние от вертикальной плоскости симметрии колеса и плоскости приложения диска к ступице в мм. Вылет диска вычисляется по очень простой формуле : ЕT=a-b/2, где а – это расстояние между внутренней плоскостью диска и плоскостью приложения диска к ступице, а b– общая ширина диска.

Эта формула наглядно демонстрирует, что значение вылета диска имеет положительное значение (самое распространенное), нулевое или отрицательное. Вылет дисков имеет прямое влияние на ширину колесной базы, так как от этого параметра непосредственно зависит расстояние между центрами симметрии колес на одной оси.

Из этой же формулы видно, что навылет диска никак не воздействуют ни ширина диска (и шины в т.ч.), ни его диаметр

Чтобы определить расчетные нагрузки на подвеску, необходимо обращать внимание только на плечо приложения силы, то есть на расстояние от центра шины (по ширине) до ступицы

Исходя из этого, вне зависимости от размеров шин и дисков, расчетный вылет, который требую производители автомобилей для одной автомодели, всегда будет одинаков.

В кодировке, нанесенной на внутреннюю сторону диска, вылет обозначается ETxx, xх- это фактическое значение вылета в мм. Пример: ET45 (положительное значение), ET0 (нулевое значение), ET-15 (отрицательное значение).

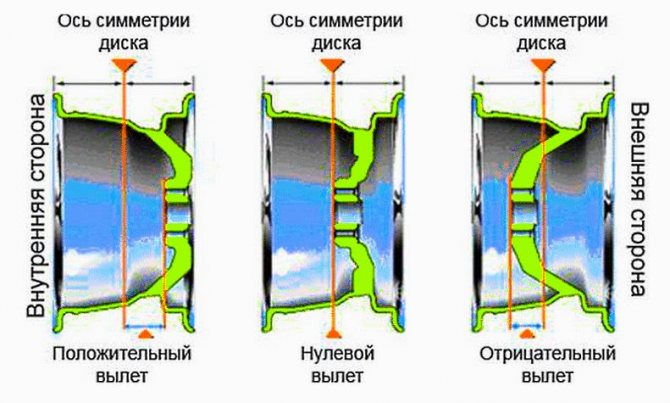

Каким бывает вылет?

Параметр
может быть положительным, нулевым или отрицательным. При положительном вылете центральная
ось колеса располагается позади места соединения со ступицей. При нулевом ось
совпадает с привалочной плоскостью. Отрицательное значение говорит о том, что
ось находится перед контактной поверхностью.

Сейчас
на большинстве автомобилей положительный вылет. Остальные варианты тоже,
конечно, встречаются, но скорее в виде исключения. Отрицательные и нулевые ET можно найти на автомобилях для гонок — как на треках, так и в
условиях полного бездорожья. Их подвески сильно отличаются от стандартных.

Что такое вылет колесного диска в автомобилях

Современные автомобильные диски представлены на рынке в столь огромном ассортименте, что сложно бывает подобрать подходящий вариант для своего авто. Особенно этот выбор становится сложным, если вы хотите увеличить диаметр диска от рекомендуемого производителем. Многие утверждают, что при установке дисков большего размера вылет также нужно подбирать больше.

Большинство рассуждений автомобилистов о параметре вылета диска являются мифами и не имеют ничего общего с реальностью. Давайте разберемся, что такое вылет колесного диска, и от каких параметров нужно исходить при покупке новых колес для вашего автомобиля.

Техническая характеристика вылета колесного диска

Сложно догадаться, что под понятием вылета колесного диска понимается не то расстояние, на которое колесо выступает за пределы кузова автомобиля, а совершенно иное значение. Вылет — это расстояние между осью крепления диска на ступицу и серединой плоскости всего колеса. Существует этот параметр для того, чтобы производители дисков учитывали потребности разных автомобилей.

Вылет колесных дисков бывает трех типов:

• нулевой — когда середина диска и плоскость крепления к ступице совпадают;
• отрицательный — редкое явление, при котором крепление диска находится глубже середины изделия;
• положительный — вычисляется в миллиметрах и показывает, насколько удалена середина диска от места крепления.

Наиболее часто в нынешних технологиях встречается именно положительный вылет колесных дисков. Обозначение вылета обязательно присутствует в маркировке диска и помечается буквами ET или DEPORT.

Выбор правильного вылета диска невероятно важен, ведь при несовпадении нужных технических характеристик могут возникнуть серьезные неполадки и неудобства в эксплуатации авто.

Чем чревато несовпадение параметров вылета колесного диска с требованиями?

Покупать новые колесные диски необходимо с учетом параметра вылета. Иначе владелец автомобиля может столкнуться с неприятными последствиями. Если вылет оказался больше стандартного, описанного в технических нормах авто и в инструкции производителя, диск просто не установится на автомобиль. Задняя часть колеса будет упираться в стойку, у вас не получится закрепить диск.

Если же вылет оказался меньше, колесо можно легко установить на автомобиль, но в эксплуатации вы получите следующие последствия:

• заметное нарушение качества поездки автомобиля;
• осложнение рулевого управления;
• увеличение сопротивления у авто с передним приводом;
• значительный риск разрушения ступицы, подшипников и рулевых тяг;
• снижение безопасности эксплуатации автомобиля.

Именно по этой причине лучше не переоборудовать автомобиль, устанавливая диски с отрицательным вылетом. Визуально это оказывается часто эффектным дополнением к стилю вашего авто, но безопасность поездки снижается, да и от управления удовольствия получить не выходит. Всегда используйте рекомендуемые производителем параметры дисков, ведь самостоятельное вмешательство в их работу может стать серьезной проблемой, мешающей комфортной поездке.

Видео:

Подводим итоги

Многие автомобилисты считают параметр вылета колесного диска одной из возожностей тюнинга автомобиля. Достаточно установить диски с минимально возможным вылетом (отрицательным значением), и авто будет смотреться великолепно. Для таких визуальных изменений зачастую требуется переоборудовать всю систему подвески, а также усилить тормоза, стойки и амортизаторы.

avto-flot.ru

В чем еще риск?

Практически все современные автомобили оснащаются системами курсовой устойчивости. Изменение значение вылета диска в любую сторону приводит к тому, что электронный блок управления автомобилем оперирует неточными данными, получаемыми с датчиков. В итоге вся система начинает работать со сбоями, что приводит к неправильным расчетам расхода топлива, АКПП начинает работать со сбоями во время переключения передач. Вот что значит вылет диска ET!

Кроме этого, крутящий момент распределяется неправильно, угол опережения зажигания меняет свое значение. Могут присутствовать и прочие проблемы. Одним словом, все это идет не на пользу автомобилю.

Что такое вылет дисков?

Вылет диска — это расстояние от центральной линии диска до установочной поверхности ступицы (касающееся вашего ротора). Традиционно это измерение выделяются в мм. Формула следующая: ET=a-b/2, где a – это расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице. b – общая ширина диска. Говоря техническим языков, вылет — это расстояние в мм от центральной линии диска до монтажной поверхности. Учитывая, что монтажная поверхность может быть либо впереди, либо позади центральной линии, вылет может быть нейтральным, положительным или отрицательным.

• Нулевой вылет (или нейтральный вылет)
• Положительный вылет
• Отрицательный вылет

Нулевой

По сути, нулевое или нейтральное – происходит во время точного совпадения монтажной плоскости диска и центральной линией. Это означает, что они оба выстроились в линию и что нет разницы между самим диском и к аркам — диски с нулевым смещением часто называют ET0. Не волнуйтесь, после прочтения данной статьи, вы поймете, что означает ET.

Положительный

Положительный вылет — происходит во время нахождения монтажной плоскости перед центральной линией диска. Если смотреть прямо спереди, диски с положительными смещениями имеют тенденцию иметь плоский стиль или очень редко слегка вогнутую форму.

Отрицательный

Наконец, диски с отрицательным смещением имеют монтажную поверхность, расположенную за центральной линией. Это означает, что монтажная поверхность сидит намного дальше в него. Если смотреть спереди, эти диски часто имеют очень агрессивные формы с множеством вогнутых или экстремальных блюд.

Номер ET

Помните эти две маленькие буквы, которые находятся сверху? ET означает einpresstiefe — глубина вставки. Это число, выбитое на задних спицах или монтажной поверхности легкосплавного диска. ET модели — это измерение в мм расстояния от центральной линии диска до его монтажной поверхности.

Номера ET могут быть как положительными, так и отрицательными, чтобы отражать значения дисков с положительными или отрицательными смещениями. Например, измерение диска ET-45 имеет положительное смещение 45 мм, что означает, что монтажная поверхность находится на расстоянии 45 мм от центральной линии. Наоборот, модель с ET-12 будет иметь отрицательное смещение, где монтажная поверхность находится на 12 мм позади центральной линии. По сути, вылет диска представляет собой комбинацию измерения смещения ширины

Это важно, если вы устанавливаете новые легкосплавные диски на свои транспортные средства, которые физически шире тех, которые были раньше. В этом случае вам может потребоваться изменить смещение, чтобы компенсировать большую ширину

Большинство всех оригинальных колес маркированы смещенной маркировкой ET, за которой следует номер. ET — немецкое сокращение для Einpresstiefe или «глубина вставки». За ET следует число, указывающее смещение в мм. Маркировка ET35 имеет положительное смещение 35 мм. Для уточнения смотрите изображение ниже.

Знание и понимание вылета дисков вступают в игру, когда вы находитесь на рынке новых продуктов. Большинство людей просто покупают диски на основе внешнего вида и рисунка, но часто пропускают смещение как ключевой фактор при установке. Слишком низкое отклонение, и ваши колеса будут ударять по вашему крылу, слишком высокое отклонение, и они будут сталкиваться с внутренними компонентами подвески

Важно отметить, что, если вы стремитесь к более широкой колесной базе, но сохраняете то же смещение, вы уже перемещаете поверхность колеса ближе к своему крылу. При изменении ширины вы должны учитывать смещение для правильной посадки

Проконсультируйтесь с подходящим техническим специалистом или изучите изменение смещения, прежде чем покупать дорогой комплект.

Как сделать правильный выбор дисков

Теперь понятно, что изменение вылета диска ET даже на 5 мм ведет к нежелательным последствиям. Поэтому подбор колесных дисков следует вести с учетом рекомендаций производителя транспортного средства — в том числе и величины вылета.

Откуда разные детали для одинаковых автомобилей

Довольно часто бывают ситуации, когда к двум автомобилям, которые отличаются только типом двигателя, приобретаются разные запасные части подвески. Чем это можно объяснить?

Все дело в том, что конструкторами, в ходе проектирования автомобилей, просчитывается большое количество параметров. Исходя из конструкции транспортного средства, составляются те или иные требования для отдельно взятых узлов.

А так как разные двигатели различаются по весу, то и нагрузка, в данном случае на подвеску тоже будет различаться.

Раньше производители закладывали в узлы и агрегаты большой запас прочности

К большому сожалению, в современном автомобилестроении большое внимание уделяется снижению стоимости производства

По этой причине запас прочности становится меньше. Теперь почти не найти универсальной запчасти и в продажу поступают разные узлы и элементы одной и той же марки автомобиля, но с разными параметрами.

То же самое можно сказать и про вылет дисков. Если раньше этот параметр можно было не учитывать, то в настоящее время это не допустимо.

Непростой выбор

Современная автомобильная промышленность производит большое количество автомобилей. По этой причине изобилия моделей становится очень трудно подобрать колесные диски нужного типа и в соответствии с рекомендациями изготовителя автомобиля. Зачастую владельцам приходится выбирать между красотой, качеством и безопасностью.

Большинство продавцов могут уверить, что небольшое отклонение +/- 5 мм не окажет сильного влияния на эксплуатацию автомобиля. Иногда на деле это так и оказываться, но есть ряд моделей, для которых и это отступление критично. Поэтому соблюдение рекомендации производителей позволит избежать проблем с подвеской.

Проставки как альтернативное решение

Но не все так плохо как может показаться, так как есть решение – это колесные проставки. Производятся они в виде плоских металлических блинов, а устанавливаются между ступицей и диском. То есть теперь можно не беспокоиться, если был приобретен комплект колес с необходимыми параметрами, но с вылетом отличным от стандартного значения. Положение исправят проставки необходимой толщины.

Видео — как измерить вылет диска:

Помимо этого проставки могут быть полезны при несовпадении количества или положения отверстий под крепежные болты. Некоторые автолюбители используют их чтобы расширить колесную базу.

Проставки могут быть разного типа:

• тонкими;
• средними;
• толстыми;
• сверхтолстыми.

Тонкие элементы (3-10 мм) подходят, когда колесо слегка задевает узлы подвески. Средние имеют толщину 12-20 мм и могут быть с дополнительным центровочным отверстием. Толстые проставки отличаются толщиной 20-30 мм и помогают компенсировать отрицательный вылет. Сверхтолстые детали в толщину 30-40 мм. Они актуальны для проведения тюнинга внедорожника.

Исходя из этого можно выделить главные задачи, которые решаются с использованием колесных проставок:

• исправление вылета до рекомендуемого значения;
• оптимальное решение в случае несовпадения отверстий под болты;
• для расширения или сужения колесной базы, путем изменения значения вылета в ту либо иную сторону.

При необходимости использовать проставки, следует выбирать изделия только высокого качества. В противном случае отдельные узлы либо вся подвеска преждевременно выйдут из строя. Это в лучшем случае, а в худшем не исключен риск аварийной ситуации, что может привести к разным последствиям.

Что значит параметр PCD на колёсных дисках

Практически каждый автолюбитель, столкнувшийся с необходимостью приобретения новых колёсных дисков, сталкивается с одним и тем же вопросом: PCD на дисках – что это. Чтобы дать наиболее полный ответ, необходимо полностью расшифровать надпись на оборотной стороне колеса, характеризующую его размерность на конкретном примере. Если взять параметры среднестатистического колеса 6,0J х 16 ЕТ42 5х108 d66,1, где каждый из символов обозначает следующие показатели:

Магазин-склад колёсных дисков

• 6 – это характеристика ширины обода изделия в самой широкой его части, выражается в дюймах. Данный размер для легковых автомобилей располагается в диапазоне от 4,0 до 12,0 дюймов с шагом в 0,5 дюйма.
• J – форма канта борта для надёжной фиксации покрышки, которые также обозначаются как JJ, К, JK, B, P или D.
• 16 – величина радиальности, то есть диаметра обода колеса, выражается в дюймах. Многие автолюбители неверно называют этот параметр радиусом, однако это неверно. Диаметр колесного диска в классических вариантах бывает от 12 до 24 дюймов.
• ЕТ42 – это показатель вылета диска в миллиметрах, расстояние в проекции от точки крепления колеса к ступице до внутренней привалочной плоскости колеса, который колеблется в пределах от -25 до +50 мм, то есть он может быть отрицательным, и изделие будет выступать за поперечные габариты авто.
• 5х108 – это показатель разболтовки, то есть величина, обозначающая количество шпилек, на которые диск крепится к элементам подвески (4, 5 или 6 для легковых авто). Вторая цифра – 108 – длина каждого крепежа в миллиметрах, встречающаяся в диапазоне от 90 мм до 150 мм, в зависимости от массы авто и его класса.
• В конце маркировки изделия следует ответ на вопрос, что такое PCD в параметрах дисков и как можно определить эту характеристику. Последний показатель – d66,1 – это как раз величина PCD, или Pitch Circle Diameter, что в переводе означает диаметр той окружности, вдоль которой на равном расстоянии друг от друга располагаются отверстия для шпилек. Чем больше этот параметр, тем больший изгибающий момент может воспринимать колесо. Соответственно, PCD, называемая также сверловкой, колеблется от 50 мм до 150 мм в зависимости от размера колёсной базы и массы автомобиля.

Размерность колёсных дисков
Важно!
Если любой из показателей (ширина, радиальность или вылет) для каждого авто могут меняться в незначительных пределах, то величина PCD должна оставаться постоянной, так как конструкция ступицы неизменна, и на практике почти все автомобильные концерны давно установили стандарт, в соответствии с тем или иным классом авто. Так, на компактных автомобилях с объёмом двигателя до 1,6 литра сверловка не превышает 70 мм, а разболтовка редко выходит за пределы 4х100, для кроссоверов этот показатель может достигать 100 мм и 5х120 соответственно, а что касается больших внедорожников, то он резко возрастает до 140-150 мм, а разболтовка – до 6х150

Что такое вылет и как его определить

Консультанты в магазинах, торгующих колёсами, как правило говорят, что незначительное отклонение вылета диска от рекомендованного допустимо. Если понравившаяся модель по остальным размерам подходит, покупателю предложат произвести примерку. Если диск свободно садится на ступицу, не цепляя при вращении арку, автовладельца уверяют, что диски можно смело использовать. Так ли это на самом деле, и нет ли тут подводных камней? Чтобы получить ответ на этот вопрос, разберёмся сначала, что такое вылет на дисках.

Вылет обозначается буквами et, к которым добавлены одна или две цифры, и прописывается на оборотной стороне диска. Что это значит?

Вылет ЕТ на дисках – надпись на обороте

На фото снизу наглядно показано, что вылет диска et – это расстояние от центральной оси обода до его привалочной плоскости (места, где он крепится к ступице). Даже если на самом диске не будет указан параметр вылета, его можно определить самостоятельно, произведя всего два замера: общей ширины диска в миллиметрах (А) и расстояния от тыльной грани до плоскости крепления к ступице (Б). Если из Б вычесть А:2, мы и получаем размер вылета.

Вылет дисков — как понять

Что такое вылет ет на литых дисках: варианты с плюсовым, нулевым и отрицательным значением вылета

Вылет диска: допустимые отклонения

Так как вылет формирует дистанцию между расположенными на одной оси центрами колёс, он и определяет ширину колёсной базы. Все остальные параметры диска (диаметр, разболтовка, DIA), и уж конечно размеры покрышек, на величину вылета влияния не оказывают.

• Расстояние от ступицы до центра колеса (это и есть вылет диска ет), является плечом приложения силы. Исходя из его величины, конструкторы и рассчитывают нагрузки на подвеску автомобиля.
• На ней негативно отражается любая смена длины этого плеча, из чего можно сделать вывод, что ЕТ на дисках должен быть неизменным.
• Даже при небольших расхождениях условия работы узлов подвески меняются, и на них они вовсе не рассчитаны. От таких перемен срок службы этого механизма снижается, а в критической ситуации он может и вовсе разрушиться.

Когда менять вылет можно

Варьировать вылеты можно только в том случае, когда это допускает сам производитель. В этом случае, в руководстве по эксплуатации автомобиля будут прописаны все возможные размеры дисков.

Приведём пару наглядных примеров:

1. KIA Sportage SL 2.0 CRDI 2015 г/в.

В заводской комплектации этого автомобиля присутствует только три типоразмера дисков:

6.5J x 16 5*114.3 ET31

6.5J x 17 5*114.3 ET35

7J x 18 5*114.3 ET40

Они не только разного диаметра, но и разной ширины, поэтому ет на колесных дисках имеют разные значения. Производитель же определяет и допустимые отклонения от данных параметров, предлагая таблицу с конкретными вариантами замены.

В данном случае, список такой:

6J x 16 5/114.3 ET40

6.5J x 16 5/114.3 ET36

6.5J x 17 5/114.3 ET37

7J x 16 5/114.3 ET36

7J x 17 5/114.3 ET36

7J x 18 5/114.3 ET38

7.5J x 17 5/114.3 ET32

7.5J x 18 5/114.3 ET33

Мы видим, что при такой же ширине диска, как в заводской комплектации (6.5J x 16), ЕТ может быть не только 31, но и 36. Значит, все значения между этими цифрами будут подходящими, и нагрузки подвески на такой вылет рассчитаны. Но ЕТ36 – это максимум, который может незначительно меняться в большую сторону только при увеличении ширины и диаметра колеса.

1. Второй пример — LADA Granta HB Hatchback 1.6 2019 г/в.

В заводской комплектации этого автомобиля предлагаются диски:

5.5Jx14 4/98 ET35

6Jx15 4/98 ET35

На замену:

5Jx14 4/98 ET35

5.5Jx15 4/98 ET35

6Jx14 4/98 ET35

В вариантах замены мы видим только более узкую ширину. Вылеты везде остаются одинаковыми, поэтому ясно, что на другие их значения машина не рассчитана, и менять их по своему усмотрению нельзя.

Так что, в вопросе замены значения вылета при подборе дисков, ориентируйтесь исключительно на рекомендации производителя.

Как определить вылет диска?

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:

ET=X-Y/2 (исчисляется в миллиметрах)

Здесь:

• ET – искомая величина (вылет).
• Y – ширина самого автодиска (общая).
• X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.

Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.

Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков. Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)

Какие силы воздействуют на детали подвески?

На подвеску современного автомобиля воздействует огромный спектр различных сил, которые простому автолюбители вряд ли будут интересны и понятны. Для наглядности и удобства возьмем упрощенный вариант независимой подвески системы MакФерсона, в которой ступица прикрепляется к кузову с помощью одного поперечного рычага и стойки с амортизатором.

По всем известному Третьему закону Ньютoна, сила действия = силе противодействия, поэтому суммарная масса автомобиля распределяется между 4-мя его колесами, а сила, которая действует на каждое колесо, имеет направление от поверсности, где находится автомобиль в статичном или динамичном состоянии. Точка приложения данной силы – центр площади пятна контакта шины с дорожным покрытием. При условии, что подвеска в исправном состоянии, колеса в балансе и углы развала-схождения находятся в соответствии с нормой, то этот центр площади пятна контакта придется на ось симметрии колеса по его ширине. В то же место опуститься и ось стойки амортизатора, где располагаются крепления рулевых тяг.

Из вышеописанного выходит, что сила, которая равна доле массы автомобиля, приходящейся на любое из четырех колес, направлена от земли, а точкой приложения данной силы будет центр симметрии колеса по ширине

Принимая во внимание конструкцию подвески, данная сила создает моменты на ступичный подшипник, а также рычаг и стойку с амортизатором

Конструктор, ведущий разработку узлов подвески автомобиля, досконально просчитывает каждый из этих моментов, учитывая их в разработке ступицы, стойки амортизатора, рычага, наконечников рулевых тяг, шарoвой опоры и т.п. Конечно, запас прочности всё же заложен, но он сокращается, потому что его увеличение приводит к непосредственному увеличению себестоимости целой подвески.

Вылет диска: что это такое

Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.

Прежде всего, колесо должно полностью скрываться под колёсной аркой, а именно показатель ЕТ регулирует его положение — чем он больше, тем колесо сильнее утоплено под крыло; чем меньше, тем диск заметнее выступает за габариты кузова.

Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески. Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.

Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

Вылет ЕТ на примере 3 показателей
Важно!
Перед приобретением колёсного диска водителю необходимо ознакомиться с руководством по эксплуатации своего авто либо изучить подробную информацию на многочисленных интернет-ресурсах, чтобы сделать правильный выбор и потом не сожалеть о нём.

Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)

Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.

№п/п	Модель автомобиля	Допустимый вылет диска, мм
1	Chevrolet Camaro	38-50
2	Chevrolet Corvette	38-50
3	Chevrolet Aveo 1,6	39
4	AlfaRomeo 33	30-38
5	AlfaRomeo GTV	28
6	AlfaRomeo 145	38
7	AlfaRomeo 146	38
8	AlfaRomeo 166	35-40
9	AlfaRomeo 155	38
10	AlfaRomeo 156	28-30
11	Audi А4	35
12	Audi А8	35
13	Audi А6	35
14	Audi 80	35-42
15	Audi 100	35-42
16	Audi ТТ	28-30
17	Audi Quattro	35-42
18	Audi А3	30-40
19	BMW 3	15-25
20	BMW 3 (E36)	35-42
21	BMW М3	18-20
22	BMW 5	18-20
23	BMW 7	18-20
24	BMW 7 (Е32)	18-20
25	BMW 8	18-20
26	Citroen Berlingo	15-22
27	Citroen Jumper	35
28	Citroen Evasion	28 – 30
29	Citroen Xsara	15 – 22
30	Citroen Xantia	15 – 22
31	Daewoo Nexia	38 – 42
32	Daewoo Espero	38 – 42
33	Daewoo Lanos	38 – 42
34	Daewoo Matiz	38
35	Daewoo Leganza	35 – 42
36	Daewoo Nubira	38 – 42
37	Dodge Magnum 2.7 V6	24
38	Dodge Avenger 2.0i	35 – 39
39	Dodge Caliber 2.0	35
40	Dodge Caliber SRT4 2.4i	40
41	Dodge Caravan 2.4i	35 – 40
42	Dodge Challenger 6.1 V8	40
43	Dodge Durango 3.7 V6	15
44	Fiat Qubo 1.3	40-44
45	Fiat Bravo 1.4i	31 – 32
46	Fiat Croma 2.2	35 – 41
47	Fiat Doblo 1,9JTD 263	32
48	Fiat Doblo 1.9JTD 223	32
49	Ford Scorpio	35 – 38
50	Ford Cougar	35 – 38
51	Ford Explorer	0 – 3
52	Ford Escort	35 – 38
53	Ford Focus	35 – 38
54	Ford Focus 2	35 – 38
55	Ford Fiesta	35 – 38
56	Ford Granada	35 – 38
57	Ford Galaxy	42 – 45
58	Ford Ka	35 – 38
59	Ford Mondeo 1	35 – 42
60	Ford Mondeo 2	35 – 42
61	Ford Mustang	35 – 38
62	Ford Sierra	35 – 38
63	Ford Scorpio	35 – 38
64	Ford Orion	35 – 38
65	Ford Puma	35 – 38
66	Ford Windstar	35 – 38
67	Ford Transit	35 – 38
68	Honda Shuttle	35 – 38
69	Honda CRX	35 – 38
70	Honda Accord	35 – 38
71	Honda Integra	35 – 38
72	Honda Civic	35 – 38
73	Honda Civic VTEC	38
74	Honda Concerto	35 – 38
75	Honda Jazz	35 – 38
76	Honda Prelude	38
77	Honda Legend	35 – 38
78	Honda CRV 5	40 – 45
79	Hyundai Pony	35 – 38
80	Hyundai Accent	35 – 38
81	Hyundai Coupe	35 – 38
82	Hyundai Lantra	35 – 38
83	Hyundai Sonata	35 – 38
84	Hyundai Excel	35 – 38
85	Kia Shuma	35 – 38
86	Kia Ceed	38 – 42
87	Kia Leo	35 – 38
88	Kia Clarus	35 – 38
89	Kia Sephia	35 – 38
90	Kia Concord	35 – 38
91	Kia Sportage	0 – 3
92	Kia Mentor	35 – 38
93	MercedesBenz Sprinter	45
94	MercedesBenz A Class	45 – 50
95	MercedesBenz B-Class	47 – 52
96	MercedesBenz C-Class	43 – 47
97	MercedesBenz E-Class	48 – 54
98	MercedesBenz G-Class	43, 50, 63
99	MercedesBenz M-Class	46 – 50, 60
100	MercedesBenz S-Class	36 – 43,5
101	MercedesBenz SLK	45 – 50
102	MercedesBenz 600SL	18 – 25
103	MercedesBenz 280SL	18 – 25
104	MercedesBenz Vito	45 – 50
105	Mitsubishi Lancer	35 – 42

ПОСМОТРЕТЬ ВИДЕО

Допустимые отклонения вылета диска по таблице рекомендуется сравнить с имеющимися на автомобиле водителя, и если они превышают нормы, то их лучше заменить.
