Экономайзер карбюратора ваз 2107

Устройство Fuel Shark

Экономайзер Фул Шарк – это довольно простое и понятное устройство, оснащенное мощнейшим электролитическим конденсатором. Процесс подключения данного экономителя топлива Fuel Shark осуществляется путем присоединения к электрической схеме авто через прикуриватель, что позволяет свести к минимуму затраченную при этом электрическую энергию. При активном экономайзере, генератор

авто работает на полную мощность, при этом компенсируя ее за счет работы конденсатора экономайзера Фул Шарк. Данное устройство также снимает чрезмерную нагрузку с аккумулятора и генератора, возмещая работой дефицит напряжения в электроцепи, тем самым осуществляя экономию потребляемой топливной жидкости и энергии системы. Устройство Fuel Shark способно компенсировать своей работой не только недостаток напряжения в цепи, но и напряжение для работы фар, аудиосистемы, дворников, кондиционера и даже навигатора. Работу данного энергосберегающего автомобильного оборудования можно сравнить с небольшой батареей, которая способна улучшить эффективность авто. В ситуациях, когда осуществляется слишком сильная нагрузка на генератор транспортного средства, конденсатор экономайзера заряжается и подает дополнительную мощность, тем самым компенсируя недостаток напряжения в общей системе авто. Процесс снижения электронагрузки в цепи высвобождает свободную энергию, которая впоследствии используется для активной работы свечей зажигания. Такая работа способствует более полному сгорания топливной жидкости, что приводит к снижению ее потребления.

Сгустки топлива – причина высокого расхода

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Экономитель работает со «сгустками» топлива

Вне зависимости от марки, октанового числа, топливо, во время нахождения в баке транспортного средства подвергается интенсивностью параметров внешней среды. К примеру, на структуру топлива в значительной мере влияет влажность, либо температура окружающей среды, которые оказывают непосредственное воздействие на смесь, изменяя ее. В результате, топливо несколько изменяется, расширяется, либо сужается, конечный результат один – образование сгустков. Образование сгустков вызвано благодаря взаимному притяжению находящихся в топливе молекул углеводорода, которые и являются основой данной смеси

Экономитель работает со «сгустками» топлива. Вне зависимости от марки, октанового числа, топливо, во время нахождения в баке транспортного средства подвергается интенсивностью параметров внешней среды. К примеру, на структуру топлива в значительной мере влияет влажность, либо температура окружающей среды, которые оказывают непосредственное воздействие на смесь, изменяя ее. В результате, топливо несколько изменяется, расширяется, либо сужается, конечный результат один – образование сгустков. Образование сгустков вызвано благодаря взаимному притяжению находящихся в топливе молекул углеводорода, которые и являются основой данной смеси.

Образование подобных сгустков наблюдается в недоступной для насыщения кислородом зоне, такое топливо не имеет возможности сгореть полностью, когда проходит в двигатель

Это приводит к дополнительным затратам топлива на работу транспортного средства, принимая во внимание, что образованные ранее сгустки улетучиваются вместе с выходящими выхлопными газами. К тому же образованные сгустки оседают на поверхностях стенок цилиндров, принося вред конструкции и нарушая значительно ее работу

Принцип работы экономайзера топлива Fuel Shark.

Каждый автолюбитель имеет представление, что чем больше мощность искры в цилиндре, тем полнее происходит сгорание топливной жидкости, и, как следствие, большее количество энергии передается и расход топлива значительно сокращается. Существует немало факторов, влияющих на мощность искры, к примеру, электроприборы автомобиля, погодные условия, неправильно проведенная электросхема и т.п. В силу таких погрешностей величина КПД авто далека от идеальной. В таких случаях выходом из ситуации становится установка экономайзера Fuel Shark, который накапливая энергию во время движения с помощью встроенного мощного конденсатора, затем компенсирует её расход. На сегодняшний день уже тысячи владельцев транспортных средств лично убедились в работоспособности и положительном эффекте использования подобного экономителя бензина.

Назначение экономайзера

В тот момент, когда заслонка почти полностью открыта, автомобильный мотор испытывает максимальные нагрузки, а значит, для их преодоления ему требуется большее количество бензина, чем во время работы на обычных режимах. При этом и начинает работать экономайзер, топлива на образование смеси поступает больше, и смесь становится обогащенной.

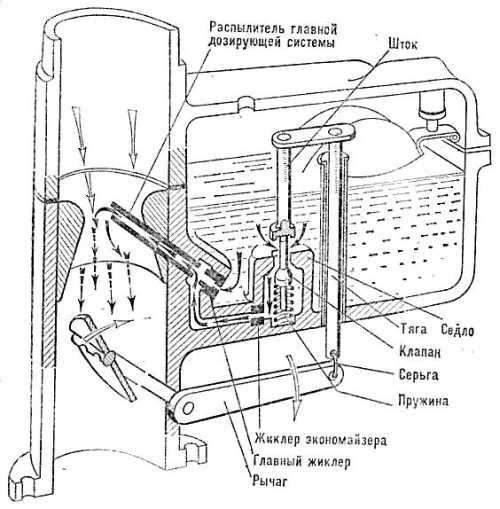

Его назначение и устройство, а также для чего нужен экономайзер, становится понятно из рисунка:

Дроссельная заслонка карбюратора через тяги и рычаги связана со специальным клапаном. Когда она полностью открыта, это вызывает его срабатывание, и дополнительное количество бензина, проходя жиклер экономайзера, идет на образование ТВС. Такое поступление топлива вызывает обогащение смеси и обеспечивает работу мотора при повышенной нагрузке. Когда отпускается педаль газа, заслонка прикрывается, пружина закрывает клапан и работа экономайзера прекращается.

Конструктивно устройство экономайзера может быть выполнено различными способами, конкретную реализацию их затрагивать не будем, т.к. для карбюратора после появления контроллеров впрыска история развития закончилась.

Регулировка холостого хода на инжекторном автомобиле

В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.

Регулятор холостого хода автомобиля Лифан Солано

Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.

Порядок действий

Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу. Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку. А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.

Для начала необходимо отключить аккумулятор. Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу»
Проводим демонтаж регулятора холостого хода

Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять
Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора.
Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором

Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором

Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью.
Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет.
Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».

Диагностика и ремонт ЭПХХ

Как проверять основные системы карбюратора, снимать его с впускного коллектора и сливать топливо, читайте в статье (Карбюратор). Также внимательно прочитайте статью (техника безопасности для ремонта и обслуживания автомобилей), это поможет вам избежать возгорания топлива.

Заменить ЭПХХ или прочистить его жиклер можно без снятия карбюратора. Снимите воздушный фильтр, отсоедините провод от экономайзера и выкрутите его из корпуса карбюратора. Снимите жиклер с пластикового привода и промойте. С помощью двух проводков присоединяйте ЭПХХ к аккумулятору, если привод втягивается больше, чем на 5 мм, экономайзер исправен. Если нет, его необходимо заменить. Не забудьте продуть всю систему холостого хода. Для этого прысните в отверстие для установки ЭПХХ очиститель карбюратора и через 1 минуту продуйте с помощью компрессора.

Любые работы, связанные с ЭМР, проводите только на снятом карбюраторе, слив с него топливо. Положите нижнюю часть карбюратора на чистый стол и открутите 3 винта крепления крышки и диафрагмы. Снимите крышку и дифрагму, не потеряйте пружинку. Снимите шланг вакуумного регулятора опережения зажигания и наденьте его на клапан. Попытайтесь всосать воздух через этот шланг. Если клапан исправен, то воздух не пройдет. Если воздух проходит, клапан необходимо заменить.

Завод ДААЗ, основной поставщик карбюраторов для автомобилей ВАЗ, не выпускает запасные клапаны, поэтому его придется либо снимать с другого карбюратора, либо использовать продукцию других производителей. Чтобы снять клапан, потребуются плоская отвертка и паяльная лампа. С помощью паяльной лампы нагрейте нижнюю часть карбюратора до температуры 100–120 градусов и утконосами вытащите клапан из седла. Не перегревайте карбюратор. Когда карбюратор остынет, обязательно прочистите все каналы ЭМР. Перед установкой нового клапана нагрейте карбюратор до 80–90 градусов. Затем вставьте новый клапан и легкими ударами через оправку, внутренний диаметр которой чуть-чуть больше разрезанной трубки клапана, запрессуйте его на место. Когда карбюратор остынет, установите новую мембрану, пружинку и крышку ЭМР. Закрутите винты и соберите карбюратор, после чего установите его на место.

Как ездить максимально экономично?

На расход топлива влияет не только техническая исправность автомобиля, но и стиль вождения. Частые и резкие разгоны, езда на высоких оборотах приводят к бессмысленному перерасходу топлива. Правильно выбранная передача и спокойный стиль вождения уменьшает расход топлива. Но далеко не всегда езда на низких оборотах приводит к уменьшению расхода топлива. Как же добиться минимального расхода топлива?

В европе развито движение (или спорт?) «гипермайлинг», где увлечённые люди ставят рекорды экономичности, но порой это стремление доходит у них до абсурда, такого как отказ от таких вещей как кондиционер, изготовления каких то немыслимых обвесов для лучшей аэродинамики, уменьшения веса, замена всех ламп на светодиоды для уменьшения нагрузки на генератор и т.д. Мы же пока не будем доходить до таких крайностей.

На карбюраторных ВАЗах на панели приборов был механический экономайзер. Прибор позволяющий оценить нагрузку на двигатель и соответственно мгновенный расход топлива.

Удерживая стрелку в зелёной зоне можно было добиться минимального расхода топлива. Работал прибор от разряжения во впускном коллекторе после дроссельной заслонки. Чем выше нагрузка, тем больше открыта заслонка и ниже разряжение, тем дальше стрелка отклоняется в красную зону.

Многие современные автомобили (к примеру Форд Фокус 2 на первом фото и в видео) имеют подобную опцию, но пользоваться ей неудобно. Показания в цифрах постоянно скачут и когда стоим показывает расход в литрах в час, когда начинаем ехать переключается в литры на 100 км. Мне это не подходит.

На известном форуме гипермайлеров «ecomodder.com» продают устройство «Scan Gaude 2» по сути бортовой компьютер с расширеными функциями для экономичного вождения.

Однако цена его очень высока, набор функций избыточен, размер огромный и опять же показания в цифрах, а это неудобно.

Поэтому и был изготовлен электронный аналог ВАЗовского экономайзера, только здесь мы мерим не разряжение во впуске, а длительность открытия форсунок за определённое время. И отображается непосредственно количество влитого в двигатель топлива за определённое время, отображается это количество в виде прогресс бара. Смысл тот же, пытаемся уменьшить количество влитого топлива меняя свой стиль вождения, чем и добиваемся уменьшения расхода топлива.

В видео работа электронного экономайзера на автомобиле Форд Фокус 2, двигатель 1,6, механика. Для примера, чтобы продемонстрировать почему езда на низких оборотах не всегда экономична я полностью нажал на газ на высокой передаче (0:56) , как видим количество топлива резко выросло, но при этом ускорения практически не последовало, это неправильно выбранная передача, такая езда приводит к перегрузке двигателя и увеличению расхода топлива.

В ближайших планах проверить какой минимальный расход можно получить при обычном ( не по пенсионерски, но и не как на гоночном треке) движении по трассе.

Вот успехи Английских гипермайлеров в 2020 году — » Ford Fiesta, с удостоенным наград «Двигатель года» бензиновым двигателем EcoBoost (1 л, 123 л.с.) под управлением бывших пилотов заводской раллийной команды Ford Энди Доусона (Andy Dawson) и Эндрю Мэрриота (Andrew Marriott), продемонстрировала средний расход на уровне 2,9 л на 100 км и победила в зачете автомобилей с бензиновыми двигателями. Экипажу удалось на 14% улучшить прежний рекорд и на 33% превзойти официальные данные расхода топлива».

особенности нашего экономайзера:

• маленький размер 4 х 1.5 см
• не требует настройки
• простое подключение
• подходит на инжекторные автомобили

Экономайзер имеет три провода для подключения, белый или зелёный цвета дисплея, разные варианты начальной заставки. Цена 1000 . Доставка почтой России первым классом 200р.

По вопросам относительно экономайзера обращаться по т. +7 960 949 4825 можно писать в вацап.

ЭПХХ 2108 проверка с спецприборами — Энциклопедия журнала «За рулем»

1 – блок управления;2 – вольтметрА – к жгуту проводов автомобиля

Схема подключения ЭПХХ

1 – катушка зажигания;2 – соединительная колодка блока управления;3 – изолированный наконечник винта «количества»;4 – винт «количества»;5 – электромагнитный клапан.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для проверки системы ЭПХХ необходимо иметь вольтметр с пределом измерений до 15 В и тахометр (если автомобиль не оборудован тахометром). Также желателен омметр для проверки целостности электрических цепей.Наиболее характерный признак неисправности системы ЭПХХ — остановка двигателя после резкого сброса «газа» на частоте вращения коленчатого вала выше средней. Если на других режимах двигатель работает устойчиво, следует проверить функционирование блока управления системы ЭПХХ. Для этого…

Снимаем изоляционную колодку с наконечника провода, соединяющего блок управления с электромагнитным клапаном. Наконечник надеваем на вывод электромагнитного клапана и подсоединяем к нему «плюсовой» щуп вольтметра. Второй вывод прибора соединяем с «массой». Пускаем двигатель и прогреваем его до рабочей температуры. На холостом ходу, при закрытой дроссельной заслонке, на выводе клапана должно быть не менее 10 В.Открывая дроссельную заслонку, увеличиваем частоту вращения коленчатого вала до 4000 мин-1. Затем резко закрываем заслонку. От момента закрытия дроссельной заслонки (наконечник винта «количества» замыкается на «массу») и до падения частоты вращения коленчатого вала примерно до 1900 мин-1 напряжение на выводе клапана должно быть не более 0,5 В.При снижении частоты вращения коленчатого вала до 1900 мин-1 блок управления вновь должен подать напряжение на вывод электромагнитного клапана.Если все указанные условия выполняются, а двигатель глохнет при сбросе «газа», то чаще всего это связано с очень обедненной смесью на холостом ходу или регулировкой на слишком низкую частоту вращения коленчатого вала на этом режиме. В любом случае требуется проверить и отрегулировать холостой ход с проверкой содержания СО в отработавших газах.Если в результате проверки установлено, что напряжение на выводе электромагнитного клапана при закрытии дроссельной заслонки остается неизменным, то…

Замыкаем на «массу» наконечник провода, соединенного с блоком управления. Если после повышения частоты вращения коленчатого вала выше 2100 мин–1 напряжение падает до 0,5 В и ниже,

В противном случае неисправны блок управления или его соединительные провода.Если в результате описанной выше проверки выяснится, что на вывод электромагнитного клапана постоянно поступает напряжение не ниже 10 В, то неисправен блок управления. В этом случае при сбросе «газа» топливоподача не отключается; такая неисправность на работе двигателя никак не отразится, кроме того что немного возрастет расход топлива (на величину около 0,5 л/100 км) и, возможно, появится «дизелинг» после выключения зажигания.Отсутствие холостого хода может быть связано с неисправностью электромагнитного клапана, блока управления или соединительных проводов. Для определения причины неисправности необходимо убедиться в наличии напряжения на выводе электромагнитного клапана. Когда напряжение отсутствует после включения зажигания или оно значительно ниже 10 В при полностью заряженной аккумуляторной батарее, следует снять наконечник провода с вывода клапана и замерить величину напряжения на нем. Если напряжение на наконечнике составляет около 12 В, то неисправен электромагнитный клапан (короткое замыкание обмотки). Если напряжение значительно ниже или отсутствует, неисправен блок управления или повреждена проводка.Отсутствие повреждений соединительных проводов блока управления проверяем омметром при выключенном зажигании. Для этого отсоединяем колодки проводов от блока управления, электромагнитного клапана и винта «количества». При проверке используем схему системы ЭПХХ. После включения зажигания на вывод «4» соединительной колодки блока управления должно подаваться напряжение. Для проверки к выводу подключаем вольтметр.Омметром также можно проверить контакт, состояние провода винта «количества» и обмотку электромагнитного клапана. Касаясь щупом прибора наконечника провода винта «количества», замеряем сопротивление. При открытой дроссельной заслонке первой камеры прибор должен показывать бесконечно большое сопротивление, а при закрытой — короткое замыкание. Сопротивление обмотки электромагнитного клапана должно быть в пределах 70–80 Ом.

Как работает карбюратор

Понять его принцип работы поможет приведенный рисунок.

Это самый простой вариант карбюратора, можно сказать, только поясняющий его устройство и основную идею. Бензин находится в поплавковой камере на постоянном уровне, который поддерживается работой игольчатого клапана. Через воздушный фильтр воздух всасывается в цилиндры двигателя. Он проходит смесительную камеру, благодаря имеющемуся там сужению, в этом месте создается разрежение по отношению к поплавковой, в которой поддерживается уровень атмосферного давления.

Из-за возникшей разницы давлений в смесительную камеру попадает горючее. Проходя через жиклер, оно разбивается на мелкие капельки, испаряется и смешивается с воздухом, вследствие чего образуется ТВС, поступающая в цилиндры мотора. Соотношение между этими компонентами зависит от положения заслонки карбюратора, связанной с положением педали акселератора. Чем сильнее на автомобиле она нажата, тем больше открыта заслонка, выше степень разрежения и больше бензина поступает на образование смеси.

Почему обороты двигателя неустойчивые?

Если речь идет о карбюраторе, то можно выделить несколько причин:

1. Карбюратор засорен, движение воздуха и бензина становится невозможным.
2. Нарушена работа электромагнитного клапана – сгорела обмотка или засорение жиклера.
3. Засорены топливные фильтры или воздушный.
4. Неправильные регулировки карбюратора ВАЗ 2107.

В большинстве случаев виновником становится электромагнитный клапан.

Его внешний вид показан на фото. Он необходим в системе питания для следующей цели – открывает подачу топлива при включении зажигания и закрывает при отключении. Следовательно, мотор сразу же после выключения зажигания останавливается.

Электромагнитный клапан карбюратора ВАЗ 2107 – это небольшое устройство, состоящее из следующих элементов:

Корпус.
Обмотка (один конец соединен с металлическим корпусом).
Шток, выполняющий функции клапана, открывающего и закрывающего подачу топлива на холостом ходу.
Медный жиклер с отверстиями

Обратите внимание на то, что жиклеры имеют маркировку, существует несколько размеров.. Работает электромагнитный клапан только тогда, когда включено зажигание

Если вдруг произошел обрыв в цепи питания, можно временно соединить центральный провод прибора с плюсовым выводом аккумуляторной батареи. Только постарайтесь как можно скорее провести ремонт

Работает электромагнитный клапан только тогда, когда включено зажигание. Если вдруг произошел обрыв в цепи питания, можно временно соединить центральный провод прибора с плюсовым выводом аккумуляторной батареи. Только постарайтесь как можно скорее провести ремонт.

Карбюратор устройство для обеспечения подачи топлива

Карбюратор К-126ГМ (рис. 42) предназначен для автомобилей «Волга» ГАЗ-2401. Карбюратор — двухкамерный, двухдиффузорный, с последовательным открыванием камер, с падающим потоком горючей смеси. Карбюратор имеет общую поплавковую камеру, экономайзер с механическим приводом, УН поршневого типа, винт токсичности и поплавковый механизм с верхним подводом топлива.

Поплавок карбюратора латунный, паяный.
Система пуска холодного двигателя содержит воздушную заслонку 8 и систему рычагов, образующих полуавтоматическое пусковое устройство.
Система XX размещена только в первичной камере. Она состоит из топливного и воздушного 9 жиклеров и имеет три отверстия в смесительной камере. В нижнем отверстии находится регулировочный винт 18 для регулирования состава горючей смеси на режимах XX. В канале системы XX имеется винт 19 для регулировки двигателя на содержание окиси углерода в ОГ.

В каждой камере карбюратора имеется ГДС, которая состоит из большого 17 и малого 4 диффузоров и двух главных жиклеров: топливных 2 и воздушных 3 и 11. Через главные воздушные жиклеры воздух поступает в эмульсионные трубки, в которых имеется ряд отверстий.
Переходная система включает в себя топливный 5, воздушный жиклеры и отверстие в смесительной камере. При открытии дроссельных заслонок 21, близкому к полному, под действием разрежения дополнительное количество топлива через жиклер эконостата и его распылитель 6 поступает во вторичную камеру, обогащая горючую смесь.
Ускорительный насос включает в себя обратный шариковый клапан 24 и нагнетательный клапан 20. Топливо из ускорительного насоса 23 поступает в первичную камеру через распылитель 7.

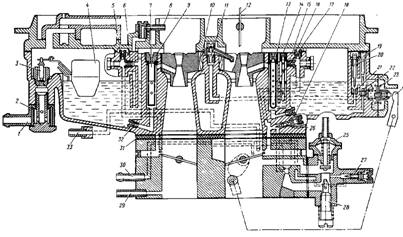

Рис. 42. Карбюратор К-126Г

Положение поршня УН регулируется изменением зазора между регулировочной гайкой поршня и планкой привода. Тяга 1 привода снабжена балансировочным каналом. В корпусе поплавковой камеры находится топливный клапан 15 с иглой 16, поплавок 13 и смотровое окно 14. Во входном штуцере расположен топливный фильтр 12. Между смесительной камерой 22 и корпусом поплавковой камеры размещена прокладка. Карбюратор К-151 (рис. 43) предназначен для двигателей ЗМЗ-402.10, -4021 автомобилей «Волга» ГАЗ-24-10, ГАЗ-3110. Карбюратор — двухкамерный, двухдиффузорный, с падающим потоком и последовательным механическим открыванием дроссельных заслонок вторичной камеры, сбалансированной поплавковой камерой, поплавковым механизмом с нижним подводом топлива, АСХХ, ЭПХХ, закрытой регулируемой системой вентиляции картера, системой рециркуляции ОГ, полуавтоматическим пусковым устройством, переходной системой, УН диафрагменного типа, эконостатом и латунным паяным поплавком.

Рис. 43. Карбюратор К-151

В первичной камере размещены: воздушная заслонка 12 с полуавтоматическим диафрагменным приводом и ручным управлением; главный топливный жиклер 18, сообщенный с эмульсионной трубкой 17, в которую через главный воздушный жиклер 13 поступает воздух; воздушные жиклеры 14 и 16 СХХ; эмульсионный жиклер 15 системы холостого хода; нагнетательный клапан 11 с распылителем УН, а также винт 26 качества горючей смеси.

Ускорительный насос содержит рычаг привода 24, кинематически связанный с мембраной 23, обратный клапан 22 с ограничителем 19 и перепускной жиклер 21 с ограничителем (винтом регулировки) 20. Экономайзер ПХХ 25 снабжен винтом 27 качества и винтом 28 количества горючей смеси. Во вторичной камере размещены воздушный 5 и топливный 6 жиклеры переходной системы, эмульсионная трубка 7 с главным воздушным жиклером 9, связанная с главным топливным жиклером 32 вторичной камеры, распылитель 8 и малый диффузор 10. Поплавковый механизм выполнен с нижним подводом топлива и снабжен штуцером подвода топлива 1, клапаном подачи топлива 3 с эластичным запирающим элементом, топливным фильтром 2 и поплавком 4. СХХ выполнена автономной, с двойным эмульсированием топлива в канал карбюратора. В корпусе смесительной камеры карбюратора размещены трубка 29 подвода разрежения к пневматическому электроклапану, трубка 30 отбора вакуума к вакуум-корректору распределителя зажигания, а также трубка 33 отбора вакуума к клапану рециркуляции ОГ.
