Устройство энергоаккумулятора

НЕИСПРАВНОСТИ ЭНЕРГОАККУМУЛЯТОРА

Самая популярная неисправность это износ манжет поршня энергоаккумулятора. Начинает травить воздух при растормаживании. Следующая причина это задиры на цилиндре и сразу начинает травить воздух.

Еще одна причина неисправности энергоаккумулятора это когда мы меняем шланги подачи сжатого воздуха, то лопается крышка или срезает резьбу и дальнейшая эксплуатация автомобиля не возможна.

Цилиндр проверяем задиры

Сломался энергоаккумулятор что делать? Сразу думаешь, кому отдать его в ремонт, но это занимает много времени. Его нужно снять, отвести в ремонт, прождать много времени, заплатить за ремонт, а если нету мастеров по близости, это становится проблемой. Мы эту проблему будем решать сами своими силами.

Крышка слабое место резьба

Принцип работы энергоаккумулятора

Задача узла – работа тормозов при неработающем двигателе и компрессоре. Принцип действия представлен следующим:

• При запуске ДВС, компрессор нагнетает воздух в баллон рессевера, далее – тормозную систему.
• Через патрубки воздух направляется к бортовым энергоаккумуляторам, излишек перепускается.
• При снятии «ручника» в цилиндры узлов поступает воздух, создавая давление, достаточное для разжатия пружины. Поршень перемещается, механические приводы разблокируют тормозные колодки – автомобиль готов к началу движения.
• Постановка на стояночный тормоз происходит путем освобождения сжатого воздуха из цилиндров пневматических аккумуляторов, где под действием пружины привод блокирует колодки ступиц.

Важно! Возникновение неисправностей пневматики, в виде разгерметизации или попадания посторонних сред в трубопроводы (зимой конденсат), приведет к аварийной блокировке колес грузовика или прицепа

Устройство энергоаккумулятора

В конструкцию устройства входят:

• корпус в виде металлосодержащего цилиндра с крышкой и штуцером;
• мембрана;
• поршень с толкателем и опорным диском;
• витая металлическая пружина;
• подпятник, кронштейн крепления;
• винт растормаживания с роликовым подшипником;
• перепускная трубка;
• уплотнители и пыльники.

Важно! В документации на вакуумные узлы иностранных производителей, наименования одних и тех же деталей отличаются. Но функции и назначение, при этом, не изменяются

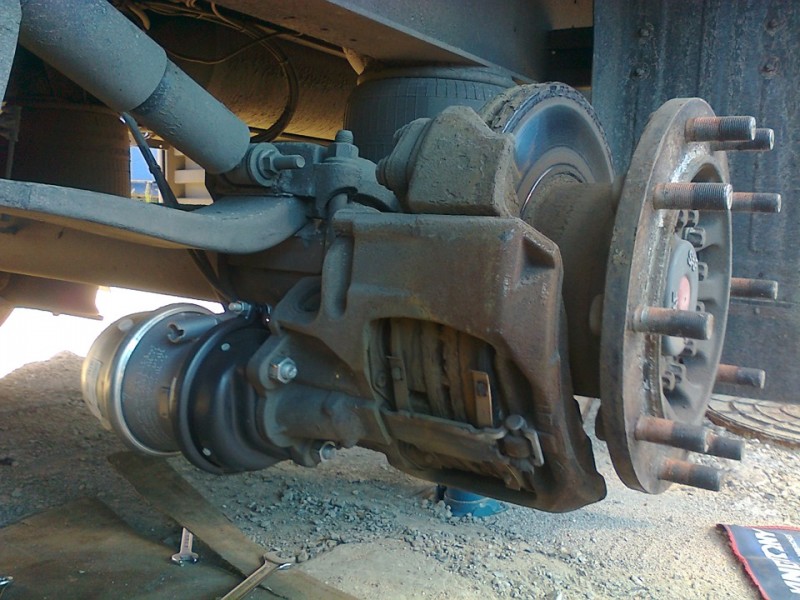

Энергоаккумуляторы грузовых автомобилей и прицепов

Производители узлов и деталей для пневматических систем тормозов выпускают модели, разделяющиеся по следующим признакам:

• Способу компоновки. На отдельных автомобилях и прицепах используются модели в комплекте с тормозной камерой, у других – узел монтируют на отдельно конструктивно предусмотренную камеру.
• Типу соединения. Крепление может осуществляться с помощью единственного хомута с затяжным болтом. Но надежность увеличивается, если предусмотрено многохомутовое крепление на нижний фланец.
• Рабочие давление сжатого воздуха. От него зависят требования к материалу изготовления цилиндра, подключению, способности пропускать воздух.

Важно! Прежде чем поменять вышедший из строя узел, уточняют тип крепления аналога – заменителя на штатное место, без необходимости его переделывать, схема и технические характеристики устройства

Устройство и принцип работы энергоаккумуляторов

Конструкция

По своей конструкции энергоаккумулятор КамАЗ 4308 сходен с подобными блоками других моделей в общем виде, различаясь некоторыми тонкостями. В целом в конструкцию устройства входят тормозная камера и цилиндр.

В корпусе камеры устанавливается особая диафрагма с расположенным под ней диском, выполняющим функцию опоры. В свою очередь диск присоединяется к штоку, работающему в паре с рычагом, разжимающим колодки тормозной системы. Цилиндр энергоаккумулятора вмещает поршень из высокопрочной стали, и снабжен уплотнителем. В рабочем состоянии (машина удерживается тормозами) на поршень оказывает воздействие особая пружина, удерживающая его в самом нижнем положении.

В нижней части поршня располагается шайба, сюда же присоединена труба с толкателем и уплотняющим элементом. В верхней части камеры на трубе устанавливается уплотнительное кольцо. Внутренности трубы содержат специальное устройство, с помощью которого можно механическим путем растормозить колеса и доставить авто к месту ремонта, своим ходом или с помощью буксира.

При правильной эксплуатации энергоаккумулятор КамАЗ 65115, 4308 и прочих моделей способен прослужить долгое время.

Принцип работы

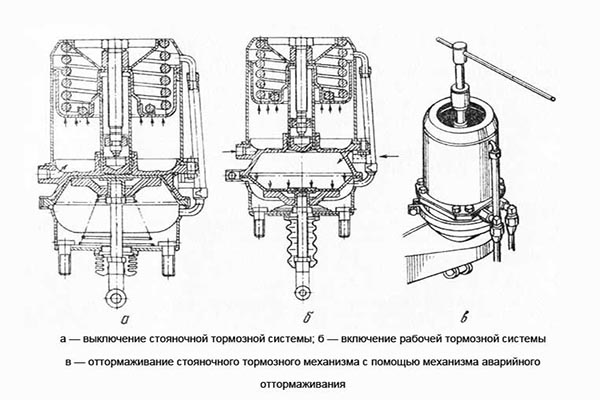

Принцип работы энергоаккумуляторов состоит в следующем. Во время движения машины сжатый воздух по трубопроводам направляется в цилиндр устройства и оказывает воздействие на его элементы, вынуждая шток передвигаться. В этот момент прекращается давление последнего на кулак, колодки тормозов стягиваются и обеспечивают зазор с тормозным барабаном. Автомобиль движется, колеса свободно вращаются.

Если активизируется рабочая система тормозов, осуществляется подача воздуха в пространство над диафрагмой, которая, прогибаясь, толкает шток, в свою очередь воздействующий на рычаг кулака. Колодки прижимаются к барабану, происходит торможение. Отпуская педаль тормоза, водитель запускает процесс выпуска воздуха из рабочей камеры в окружающее пространство, вследствие чего происходит возврат диафрагмы вместе со штоком в обычную позицию. Автомобиль едет дальше.

В процессе движения транспортного средства и использовании рабочей системы тормозов обеспечивается постоянное поступление воздуха в сжатом виде в энергоаккумулятор КамАЗ 55111 и прочих модификаций. Пружина устройства постоянно удерживается сжатой, аккумулируя таким образом кинетическую энергию. При аварии, поломке пневмопривода, компрессора и в других случаях, когда происходит утечка воздуха, пружина выпрямляется и вынуждает грузовик остановиться. Время срабатывания системы очень короткое, поэтому может возникнуть ситуация, когда машина резко остановилась в потоке движения, а это чревато ДТП.

Для минимизации внештатных ситуаций разработчики предусматривают аварийное растормаживание, позволяющее обеспечить приток сжатого воздуха с помощью болона. На случай отказа и этой системы растормозить транспортное средство можно вручную, вывернув удерживающий винт энергоаккумулятора с помощью гаечного ключа. Таким образом можно воздействовать на толкатель и вынудить пружину сжаться. Главное после устранения поломки в общей системе не забыть вернуть винт в предыдущее положение, иначе воспользоваться преимуществами энергоаккумулятора не удастся.

Как работает энергоаккумулятор на КАМАЗе

Схема энергоаккумулятора КАМАЗ подразумевает его крепление к тормозной камере заднего ведущего моста и среднего ведущего моста с образованием общего тормозного устройства, которое включает тормозную камеру и цилиндр энергоаккумулятора. Тормозная камера имеет корпус, состоящий из 2-х половин. Между этими половинами находится прорезиненная диафрагма. Ниже диафрагмы размещён опорный диск из металла, который соединяется со штоком. Под этим диском расположена пружина конической формы.

Шток соединён с рычагом, входящим в разжимной кулак тормозных колодок, будучи закрыт чехлом из резины, который предотвращает проникновение грязи и пыли. Цилиндр энергоаккумулятора содержит установленный герметично поршень из стали с уплотнением. Поршень испытывает воздействие мощной силовой пружины, которая стремится к удержанию его в самой нижней позиции, что отвечает заторможенному состоянию авто. Внизу в поршень установлена опорная шайба, а также запрессована труба из стали, в которую, в свою очередь, вставлен толкатель, имеющий уплотнитель. Верхняя часть тормозной камеры трубы имеет кольцевое уплотнение.

В трубе установлено устройство, которое осуществляет механическое растормаживание колёс для отведения машины к безопасному месту либо её буксирования в случае неисправности тормозного привода. Устройство включает винт из стали, который ввёрнут в бобышку, которая приварена к верху цилиндра, а также упорное стопорное кольцо, которое запирает подшипник с кольцом из резины и обоймами на винтовом хвостовике. Находящаяся сверху полость цилиндра посредством трубы соединяется с полостью камеры под диафрагмой, сообщающейся с атмосферой.

Рекомендации по сборке

Специалисты по тормозным системам грузовиков дают рекомендации по сборке данных агрегатов. Первым делом, сборка должна осуществляться очень аккуратно – внутрь механизма не должна попасть стружка или абразивная пыль, грязь и другие вещества. Также нужно помнить о том, что написано на фланце — пружина в напряжении.

При сборке все детали механизма, которые трутся, должны быть тонким слоем смазаны

При сборке резиновых элементов важно проявлять максимальную осторожность – их очень легко повредить

Если на резиновых изделиях имеются дефекты, элемент подлежит замене. Подключение камеры должно выполняться строго по инструкции к автомобилю. Винт для оттормаживания должен быть полностью затянут. После сборки и установки нужно минимум три раза подать и спустить воздух в систему.

Этих же рекомендаций стоит придерживаться и при демонтаже агрегата. Как снять на автомобиле МАЗ энергоаккумулятор? Устройство демонтируется в обратном порядке. Нужно снять тормозную камеру, а затем открутить гайки фланцевого соединения.

Энергоаккумулятор КАМАЗ: для чего нужен

Устройство энергоаккумулятора КАМАЗ в разборе предусматривает, что во время движения машины и использования рабочей тормозной системы происходит непрерывное поступление сжатого воздуха внутрь цилиндра энергоаккумулятора, пружина удерживается в сжатом положении, накапливая кинетическую энергию. Если тормозной пневматический привод либо компрессор неисправен и это повлекло утечку воздуха, последний не будет идти внутрь цилиндра энергоаккумулятора, тогда как присутствующий в нём воздух покинет его, благодаря чему пружина распрямится и будет действовать на поршень и опускать его.

Поршень, в свою очередь, будет воздействовать торцом на разжимной кулак и шток. Этот кулак в ходе поворачивания прижмёт тормозные колодки заднего моста и среднего моста к барабанам. Между барабаном и колодками появится сила трения, удерживающая авто в заторможенном положении. Поскольку энергоаккумулятор срабатывает весьма оперативно, машина может остановиться прямо на проезжей части и перекрыть движение на ней. Потому имеется аварийная система растормаживания, наполняющая цилиндры энергоаккумуляторов воздухом, идущим в сжатом состоянии из баллона.

Исправность и безотказная работа тормозной системы грузовых автомобилей является одним из важнейших факторов безопасности управления транспортным средством. Большинство современных большегрузов и тягачей, в том числе и КамАЗы, оборудованы несколькими видами тормозов: рабочей тормозной пневмосистемой, а также стояночным и запасным тормозами, которые располагаются на ведущих мостах. Энергоаккумулятор КамАЗ пружинного типа помогает удержать машину на месте во время стоянки, а также обеспечивает торможение в случае аварийной ситуации – если поврежден компрессор или нарушена целостность трубопроводов привода.

Назначение выключения пружинного энергоаккумулятора автомобиля

КамАЗ — 4310 МЕХАНИЧЕСКИМ ПУТЁМ.

3. СПОСОБ ПРОВЕРКИ ИСПРАВНОЙ РАБОТЫ ВСПОМОГАТЕЛЬНОГО \ горного \ ТОРМОЗА АВТОМОБИЛЯ КамАЗ – 4310 НА МЕСТЕ, ПРИ ПРОВЕДЕНИИ РАБОТ ПО К.О.

Регулировка света фар проводится при работах по ТО – 2.Для этого, установить автомобиль на горизонтальной площадке, на расстоянии 10 метров перед специальным экраном или стеной.

Проверить и довести до нормы давление воздуха в шинах.

Провести мелом на экране вертикальную черту, совпадающую с продольной осевой линией автомобиля.

Влево и вправо, от неё, провести две вертикальные линии, совпадающие с центрами фар. Для ЗИЛа

расстояние от центральной вертикальной линией и боковыми линиями будет составлять по 830 мм, в

каждую сторону, для КамАЗа – по 695 мм.

Провести на экране ещё одну горизонтальную линию на высоте от земли: для ЗИЛа — 1080 мм, для

КамАЗа – 1210 мм. Эта линия будет на 200 мм ниже центров фар.

Ослабив нижние винты крепления никелированных ободов фар, и, приподнимая их вверх, снять их с фар.

Включить дальний свет фар и отрегулировать свет левой фары так, чтобы самая яркая точка светового пятна, совместилась с пересечением вертикальной и горизонтальной линий, при этом, правую фару следует

прикрыть.

Регулировка перемещения светового пятна производится путём вращения двух регулировочных винтов, расположенных в верхней части оптического элемента фары и его нижней боковой части.

По завершению регулировки на левой фаре, повторить работы на правой фаре.

Проверить результаты регулировки: световые пятна обеих фар должны находиться на одном уровне.

Надеть, закрепить снятые обода фар.

13. 2 Назначение выключения пружинного энергоаккумулятора автомобиля

КамАЗ — 4310 МЕХАНИЧЕСКИМ ПУТЁМ.

Энергоаккумуляторы задней тележки относятся к тормозной стояночной системе автомобиля. Их включение – выключение или растормаживание производится с помощью тормозного крана в кабине, справа от водителя, при давлении сжатого воздуха в системе 6, 5 – 7, 2 атмосферы.

Аварийное растормаживание энергоаккумуляторов, осуществляется подачей сжатого воздуха из резервного ресивера, нажатием на кнопку «аварийное растормаживание». Давление воздуха резервного ресивера позволяет провести не более двух растормаживаний.

Растормаживание энергоаккумуляторов механическим путём, проводится при неисправном двигателе, разгерметизированной тормозной системе, для буксировки автомобиля на жесткой сцепке.

При отсутствии возможности пуска двигателя, накачки воздуха в ресиверы, проводится аварийное растормаживание энергоаккумуляторов механическим путём: — выворачиваются сжимные винты силовых пружин механизмов энергоаккумуляторов, пружины при этом сжимаются. Освобождаются штоки тормозных камер и колёса среднего и заднего мостов растормаживаются. По заполнении системы сжатым воздухом, стяжные винты ввернуть до упора.

Стояночная тормозная система должна обеспечивать неподвижное положение автомобиля на уклоне до 31 процента.

13. 3 СПОСОБ ПРОВЕРКИ ИСПРАВНОЙ РАБОТЫ ВСПОМОГАТЕЛЬНОГО \ горного \ ТОРМОЗА АВТОМОБИЛЯ КамАЗ – 4310 НА МЕСТЕ, ПРИ ПРОВЕДЕНИИ РАБОТ ПО К.О.

Вспомогательный или горный тормоз служит для плавного замедления движения автомобиля на затяжных спусках горных дорог, при включённой передаче и выключенном двигателе. Эффективность работы этого тормоза должна обеспечивать спуск автомобиля со скоростью около 40 км\час, по уклону 7 %, с протяжённостью уклона около 6 км.

Для проверки исправной работы вспомогательного тормоза на месте, при неподвижном автомобиле, следует запустить двигатель, проверить величину давления сжатого воздуха в тормозной системе \ не ниже 6, 5 атмосфер\. Нажать на кнопку крана управления вспомогательного тормоза, расположенной на полу кабины, под рулевой колонкой.

В привод системы входят два пневматических цилиндра на выпускных коллекторах двигателя, закрывающие воздушные заслонки и, пневмоцилиндр на ТНВД, переводящий рычаг топливного насоса высокого давления в режим останова двигателя.

При исправной работе системы, после нажатия на кнопку, закроются воздушные заслонки, переведя работу двигателя в режим компрессора, с приводом от трансмиссии. Сработает пневмоцилиндр на ТНВД, а сам двигатель остановится.

Для регулировки величины поворота осей заслонок, хода рычага останова двигателя, на штоках пневмоцилиндров установлены регулировочные гайки.

……………………………………………………………………………………………………………………….

БИЛЕТ № 14

Ремонт энергоаккумулятора автомобиля КАМАЗ

Чтобы выяснить, как проверить энергоаккумулятор на КАМАЗе, как осуществляется замена энергоаккумулятора КАМАЗ, следует сначала запомнить, что на автомобилях КАМАЗ используются энергоаккумуляторы нескольких разновидностей. Любой энергоаккумулятор включает три части:

1. Нижняя часть, крепящаяся на кронштейн, относящийся к тормозному суппорту, с помощью шпилек М16.
2. Средняя часть, сделанная из сплава на основе алюминия и соединённая с находящейся снизу частью посредством хомута на 2-х болтах.
3. Верхняя часть, представляющая собой стакан из стали, присоединяемый к находящейся посредине части 8-ю болтами М8.

Как разобрать энергоаккумулятор КАМАЗ

Ремонту энергоаккумулятора КАМАЗ обязательно предшествуют его очистка, вымывание и высушивание.

Как перебрать энергоаккумулятор КАМАЗ? Перед отсоединением нижней его части от средней необходимо, чтобы воздух поступил в камеру, относящуюся к стояночному тормозу, давление должно быть минимум 5 атм., это позволит добиться утопления рабочего штока и предотвращения выстреливания пружины. Потом снимается хомут и вынимается диафрагма.

В ходе дальнейшей реанимации КАМАЗа снимается стопорное кольцо шилом, освобождается шток для последующей разборки. Затем выполняют операцию, требующую применения или гидравлического пресса, или специальной струбцины. Поджимание с помощью пресса либо струбцины штока предотвращает выстреливание пружины, относящейся к стояночному тормозу. Затем отвинчиваются болты, крепящие верхний стакан к средней части.

Как растормозить энергоаккумулятор КАМАЗ

Растормозить энергоаккумулятор возможно с помощью аварийного растормаживания. Нажатие на кнопку на кране аварийного растормаживания приводит к подаче сжатого воздуха из баллонов, относящихся к рабочему тормозу, в энергоаккумулятор через 2-магистральный канал.

Как отрегулировать энергоаккумулятор на КАМАЗе

Расслабив струбцину, отпускают пружину. В случае, когда во время подачи воздуха внутрь камеры стояночного тормоза не получается утопить шток, необходимо пожертвовать стаканом. Для этого просверливают 2 отверстия за 6 см от средней части.

Пользуясь всё той же струбциной либо прессом, утопляют шток на полную глубину, потом вставляют ограничительные пальцы в высверленные отверстия (могут применяться болты размером минимум 8 мм) и предотвращают самостоятельное возвращение поршня.

После снятия стопорного кольца в штоке возможно избавление от ограничительных пальцев, это тоже происходит при помощи пресса или струбцины. Затем снимается стакан.

Как собрать энергоаккумулятор КАМАЗ

Сборка аккумулятора выполняется в следующем порядке:

Надевается на винт уплотнительная шайба.
Винт заворачивается до упора в цилиндр, надевается кольцо из резины.
Устанавливается пружина в цилиндр так, чтобы малый виток был снаружи.
Надеваются направляющее кольцо и уплотнитель на поршень.
Устанавливается на пружину поршень таким образом, чтобы её торец упирался в бобышку.
Надевается фланец на поршневую трубу, перед этим в него вставляются направляющее и уплотнительное кольца, а также надевается уплотнительное кольцо.
Устанавливается в приспособление собранный узел таким образом, чтобы упор охватывал винтовую головку.
Осторожно вращают рукоятку, сжимая пружину, пока фланец не соприкоснётся с цилиндром, следя за тем, чтобы направляющее кольцо правильно входило в цилиндр.
Соединяют цилиндр и фланец с помощью болтов.
Снимается подсобранный энергоаккумулятор, на винт устанавливается опорная шайба.
Упор и игольчатый подшипник утопляют за пределы кольца из резины, устанавливая стопорное кольцо таким образом, чтобы оно как можно более надёжно вошло внутрь винтовой канавки. В случае наличия сжатого воздуха возможна его подача внутрь пружинного энергоаккумулятора

Хвостовик винта в таком случае будет более близок к краю поршневой трубы, благодаря чему будет облегчена установка упорного подшипника.
Винт с осторожностью вывинчивают, проверяя надёжность удерживания поршня с помощью стопорного кольца. Это действие повторяется несколько раз.
Надевается уплотнительное кольцо на толкатель, который заворачивается в поршневую трубу.
Корпус пневмокамеры хомутом соединяют с фланцем.

Причины неисправности энергоаккумулятора КАМАЗ

Встречаются такие виды механических повреждений данного прибора:

• вмятины корпуса;
• закупорка трубопровода;
• заедание толкателя.

Изучаем принцип работы энергоаккумулятора

• Изучаем принцип работы энергоаккумулятора
• 1. Что такое энергоаккумулятор?
• 2. Принцип работы энергоаккумулятора
• 3. Установка энергоаккумулятора
• 4. Выбор энергоаккумулятора

1. Что такое энергоаккумулятор?

Итак, энергоаккумулятор – это составляющая часть привода стояночной или вспомогательной тормозной (пневматической) системы грузовых автомобилей и автобусов. Он предназначается для управления работой тормозных колодок путем давления, создаваемого в пневмосистеме рабочего контура или посредством воздействия пружины при работе в условиях режима стояночной системы.

Данный узел занимается накоплением энергии сжатой пружины, а в случае необходимости освобождает ее. Как правило, энергоаккумулятор монтируется на тормозную камеру и состоит из силовой пружины, корпуса, поршня, толкателя и винта-оси. Пружина может «развивать» усилие в 1-2 тонны, после чего посредством поршня и толкателя оказывает давление на шток привода тормозов. В момент, когда из подпоршневого пространства, при помощи крана управления «ручником», выходит сжатый воздух, который и удерживает пружину в сжатом состоянии, включается стояночный тормоз. Как только он сработал, сжатый воздух начинает поступать в подпоршневое пространство.

Винт-ось предназначен для «ручного» отключения тормоза, которое выполняется через сжатие пружины стандартным, накидным ключом. Иногда такая необходимость может возникать при транспортировке машины, особенно если в ресивере, из-за неисправности мотора или компрессора, а также в случае утраты герметичности пневмосистемы, отсутствует сжатый воздух.

2. Принцип работы энергоаккумулятора

В результате выполнения всех действий автомобиль затормаживается. Когда же стояночная тормозная система выключается, сжатый воздух подается под поршень устройства, который, смещаясь влево, сжимает пружину и позволяет штоку тормозной камеры вернуться в изначальное положение. Конечно, тут не обходится без влияния возвратной пружины энергоаккумулятора.

В случае аварийного торможения транспортного средства, когда нет возможности применить систему аварийного оттормаживания, нужно вывернуть винты соответствующего устройства, которое отвечает за выполнение указанной задачи.

3. Установка энергоаккумулятора

Обратите внимание!В процессе эксплуатации устройства необходимо периодически проверять надежность крепления камер к кронштейнам – момент затяжки гаек крепления всегда должен находиться в пределах 18-21 кгс-м. Процесс установки энергоаккумулятора не отличается особой сложностью и предусматривает выполнение следующих действий:

Процесс установки энергоаккумулятора не отличается особой сложностью и предусматривает выполнение следующих действий:

1) Сначала необходимо снять тормозные камеры и установить энергоаккумуляторы на предназначенные для них места;

2) Тормозные шланги для подачи воздуха над диафрагмой подключаются к соответствующим выходам устройства;

3) Теперь необходимо установить и запитать рессивер. С него подают воздух на ускорительный клапан и на ручку «ручника», а с нее тянут трубку на ускорительный клапан в верхнюю часть;

4) Дальше остается только подать воздух в верхнюю часть энергоаккумулятора, туда, где размещены пружины.

Во-первыхВо-вторыхВ-третьих

Если на них присутствуют порезы, риски или другие дефекты, поврежденный элемент нужно сразу заменить. В-четвертых, подключать камеру следует в соответствии с инструкцией, приведенной в технической документации конкретного транспортного средства, причем винт оттормаживания должен быть закручен до упора. После того как механизм собран и установлен на свое место, к нему трижды подают и выпускают воздух, находящийся под давлением.

4. Выбор энергоаккумулятора

Существует достаточно большой выбор энергоаккумуляторов, среди которых выделяют устройства с разными параметрами (16/24, 20/20, 20/24, 24/30), агрегаты, предназначенные для прицепов, обладающих осями BPW, SAF, ROR и для полуприцепов — Koegel, Schmitz, Krone, Fruehauf, оборудованных дисковыми и барабанными тормозами. Энергоаккумулятор, как и тормозную камеру, можно устанавливать на грузовые транспортные средства марок SCANIA, MAN, DAF, Mercedes, IVECO, RENAULT, КАМАЗ и МАЗ. Многие водители практикуют установку энергоаккумуляторов, к примеру, предназначенных для МАЗов, на машины типа КАМАЗ, или наоборот: с КАМАЗА на МАЗ.

Как работает горный тормоз на Камазах?

В настоящее время выделяется три вида дополнительных замедлителей: моторный, гидравлический и электрический. От вида тормоза зависит принцип его работы.

Так, моторный тормоз перекрывает подачу топлива. Он представляет собой заслонку, которая закрывает трубу глушителя и смещает рейку ТНВД. Топливо перестает поступать, двигатель глохнет, но коленвал продолжает работать. При попытке вытолкнуть воздух из камеры сгорания, поршень встречает значительное сопротивление, вследствие чего притормаживает движение коленвала и колес.

В состав гидравлического тормоза входят два параллельно расположенных на малом расстоянии друг от друга колеса с лопастями. Одно из колес фиксируется на корпусе тормоза, другое – крутится вместе с карданом. Внутренняя полость самого тормоза наполняется маслом, которое разгоняется движущимися лопастями. При соприкосновении и неподвижными лопастями, масло теряет скорость, замедляя тем самым вращающееся колесо, следовательно, и сам кардан.

Действие электрического горного тормоза основано на электромагнитном поле, которое тормозит вращение ротора. Ротор обычно соединяется с карданом, хотя может быть установлен и на любой другой вал трансмиссии. Обмотки статора фиксируются на корпусе.

Горный тормоз необходим не исключительно ради безопасности, но и в качестве дополнительной защиты от преждевременного износа основного тормоза.

Интересует. Как работает? Не в смысле что он перекрывает выхлоп, а в смысле принцип привода, принцип управления, место установки.

1. Принцип. Заслонка имеет 2 положения («открыто» и «закрыто») или есть какие-то промежуточные положения?

2. Управление. Команду на закрытие заслонки дает электрический импульс от кнопки или есть какой-то механический привод? Трос, гидравлика, пневматика. И чем дается команда на срабатывание – педалькой или кнопкой?

3. Место установки. Где стоит? Вначале выпуска? В конце? В середине?

Интересуюсь с целью внедрить такую штуку себе на MAN.

Также вам может быть интересно: * Ваше мнение о других группах . https://tuning-vaz.org/blog/kamaz/13091.html * Много ли хлопот вам доставляют весовые ? https://tuning-vaz.org/blog/kamaz/13092.html * Поздравления с праздниками всех членов группы https://tuning-vaz.org/blog/kamaz/13093.html * Автономки на машине . Причины их поломок и их устранение. https://tuning-vaz.org/blog/kamaz/13094.html * Как жизнь? Ответ ; Когда выпьешь , лучше . https://tuning-vaz.org/blog/kamaz/13095.html

• Vengr_Sobolev
• 10 октября 2012, 19:06

• Iver_Hazov
• 10 октября 2012, 19:11
• v

• Vengr_Sobolev
• 10 октября 2012, 19:12
• v

До банок устанавливают?

И вообще, если работает, он эффективный?

И не понял. Вроде там соленоид стоит, а не воздушные камеры. На управление заслонкой.. свернуть ветку

Тормозная система КамАЗ – гарант, способный при необходимости вовремя остановить машину, не допустив негативных последствий. Автомобиль КамАЗ, габаритное и тяжёлое транспортное средство. Остановка такого агрегата требует приложения серьёзных усилий, а так же надёжности и долговечности используемых материалов и механизмов. Тормоза КамАЗ заслуживают доверия, поскольку справляются с поставленной задачей, не принося хлопот владельцу. Конечно, каждый механизм, надо вовремя обслужить и проконтролировать состояние, КамАЗ не исключение.

Снятие и разборка вспомогательного тормоза

При снятии отвернуть гайку 18 шарового пальца 19 и отсоединить наконечник 15 от рычага 5.

Расшплинтовать и отвернуть гайку 8 пальца 11, снять шайбу и пневмоцилиндр 7 в сборе. Отвернуть контргайки и гайки четырех болтов 2, извлечь их, снять кронштейн 6, прокладки 1 и механизм 23 в сборе.

Читать дальше: Сколько вольт в батарейке 18650

Для снятия пневмоцилиндра отключения подачи топлива расшплинтовать пальцы, соединяющие цилиндр с кронштейном и серьгу на штоке цилиндра с рычагом топливного насоса высокого давления, снять цилиндр в сборе.

При снятии крана отвернуть гайки и отсоединить от него трубопроводы.

Отвернуть гайку крепления крана к панели пола кабины и снять его. Детали вспомогательного тормоза, находясь в среде отработавших газов, частично корродируются, а зазоры между ними забиваются частицами сажи; поэтому для облегчения разборки вспомогательный тормоз следует выдержать в течение суток в керосине или дизельном топливе.

При разборке механизма, головку заклепки 2 (см. рис. 1) спилить напильником и с помощью выколотки диаметром 4 мм извлечь ее из вала и заслонки.

Закрепить механизм вспомогательного тормоза за рычаг 4 в тисках и, поворачивая корпус 3, снять его с вала 13.

Извлечь из корпуса заслонку 11.

Снять с корпуса крышку 9 и извлечь из него пружину 8, шайбу 7 и стопорное кольцо 6. Отвернуть гайку 10 стяжного болта 5 и снять с вала 13 рычаг 4 и шпонку 15.

С помощью выколотки диаметром 3,5 мм выбить из корпуса штифты 1 и 12 и извлечь втулки 14.

Втулку из глухого отверстия корпуса можно извлечь гидравлическим способом (рис. 164) с применением консистентной смазки.

В качестве стержня можно использовать ось заслонки.

Тормозная система КамАЗ – гарант, способный при необходимости вовремя остановить машину, не допустив негативных последствий. Автомобиль КамАЗ, габаритное и тяжёлое транспортное средство. Остановка такого агрегата требует приложения серьёзных усилий, а так же надёжности и долговечности используемых материалов и механизмов. Тормоза КамАЗ заслуживают доверия, поскольку справляются с поставленной задачей, не принося хлопот владельцу. Конечно, каждый механизм, надо вовремя обслужить и проконтролировать состояние, КамАЗ не исключение.

Базовая конструкция

Рассмотрим устройство энергоаккумулятора. На подавляющем большинстве современных грузовых авто можно видеть тормозные камеры. Которые оснащены пружинными энергоакумуляторами. Это классическая конструкция, разработанная еще в 50-х годах. Данный тип энергоаккумулятора считают самым надежным и долговечным. Но опыт использования таких устройств в тяжелых условиях выявил слабые места – низкая коррозионная стойкость, слабая защищенность механизма от влаги и грязи, слабая износостойкость уплотнителей. Все эти факторы не самым лучшим образом сказываются на стабильности агрегатов и приводят к отказу энергоаккумулятора.

Узел накапливает энергию сжатой пружины, а при необходимости освобождает ее. Какое имеет энергоаккумулятор «Вабко» устройство? Чаще всего он установлен на тормозных камерах и представляет собой корпус, поршень, толкатель, винт-ось. Пружина имеет достаточно высокую мощность. Она может высвобождать усилие порядка 2 тонн. После этого поршень и толкатель давят с этим усилием на шток в приводе тормозного механизма. Когда из-под поршня устройства (энергоаккумулятора) выходит сжатый воздух, удерживающий пружину сжатой, тогда в работу вступает стояночный тормоз. Когда он отработал, воздух снова поступает под поршни.

Продолжаем изучать устройство тормозной камеры с пружинным энергоаккумулятором. Винт-ось в данном агрегате также важен. Он необходим, чтобы можно было отключать тормоз вручную. Отключение осуществляется посредством сжатия пружины. Иногда данная необходимость ручного отключения возникает, когда нужно транспортировать машину, если в ресивере по причине неисправного компрессора или неработающего двигателя отсутствует воздух.

запас энергии для безопасности грузовика

Все современные энергоаккумуляторы имеют принципиально одинаковое устройство. Основу конструкции составляет стальной корпус в виде открытого сверху стакана той или иной формы (цилиндрического, с коническими или сферическими стенками и т.д.). В нижней части стакана может быть предусмотрен штуцер для соединения подпоршневого пространства с тормозной камерой с помощью дренажной трубки.

Внутри стакана расположена мощная витая пружина, закрытая верху поршнем или эластичной мембраной. В центре данного поршня или мембраны находится трубчатый толкатель, который в случае поршня сам выполняет роль штока, а в случае мембраны удерживает стержневой шток. Данный шток необходим для привода мембраны и штока тормозной камеры. В нижнюю часть толкателя или штока вворачивается болт, который необходим для растормаживания транспортного средства при отсутствии подачи сжатого воздуха в энергоаккумуляторе.

Энергоаккумуляторы могут отличаться комплектностью, способом соединения с тормозной камерой и характеристиками.

Комплектность энергоаккумулятора может быть следующая:

• отдельные энергоаккумуляторы для соединения с различными типами тормозных камер;
• энергоаккумуляторы в сборе с тормозной камерой.

Первый тип устройств предназначен для ремонта или модернизации тормозных камер, компоненты второго типа уже подобраны по характеристикам и могут использоваться для ремонта автомобиля без дополнительных сборочных и разборочных работ.

По способу соединения тормозные камеры и энергоаккумуляторы делятся на два типа:

• фланец с одним хомутом и с болтовым соединением;
• фланец с двумя хомутами.

Для объединения тормозной камеры и энкргоаккумулятора в одну конструкцию всегда используются фланцы, которые обеспечивают не только фиксацию компонентов, но и их правильное расположение друг относительно друга (выполняют центровку, выдерживают расстояния и т.д.). При использовании фланца первого типа сам фланец соединяется с энергоаккумулятора посредством ряда болтов и гаек, а с тормозной камерой — металлическим хомутом. Во втором случае оба соединения выполняются хомутами, при этом сам фланец имеет увеличенную ширину.

Наконец, энергоаккумулятор и энергоаккумулятор в сборе с тормозной камерой отличаются такой важной характеристикой, как эффективная площадь поршня/мембраны, выраженная в квадратных дюймах. Сегодня чаще всего используются энергоаккумуляторы с площадью поршня/мембраны 20, 24 и 30 кв

дюймов (у тормозной камеры площадь соответствующих компонентов может быть 12, 16, 20, 24 и 30 кв. дюймов). Если деталь продается в сборе, то данное значение маркируется двумя числами через дробь, при этом первое число сообщает о площади мембраны тормозной камеры, вторая — о площади поршня/мембраны энкргоаккумулятора. Например, маркировка 24/30 означает, что в агрегате используется тормозная камера с эффективной площадью мембраны 24 кв. дюйма, и энергоаккумулятор с площадью поршня 30 кв. дюймов.
