Как подключить elm327 к автомагнитоле wanqi allwinner t3

Отображение графиков и приборной панели

В таком режиме экран смартфона может превращаться в дополнительную панель приборов, которая гибко настраивается под потребности водителя. Связь по Bluetooth достаточно быстрая, все изменения отображаются в программе через долю секунды.

Панель может содержать данные об оборотах двигателя, скорости, потреблении топлива, средней скорости, продолжительности поездки и т.п. Если изначально автомобиль не оборудован дисплеем с дополнительными данными или какая-то информация там отсутствует, сканер поможет это исправить.

Из необычных показателей, которые не отображают большинство штатных систем, есть:

• данные о количестве и температуре охлаждающей жидкости;
• температура и работоспособность всех датчиков в автомобиле;
• положение тумблеров, заслонок и электрических переключателей;
• моментальная мощность и крутящий момент;
• расширенные данные о батарее (для гибридных или электро-автомобилей);
• все сервисные коды, системные данные и показатели.

Меняющиеся показатели удобно отслеживать в виде графиков.

DashCommand

DashCommand можно установить бесплатно, но время использования демоверсии всего 30 минут, после чего будет предложено купить полную версию за 10 долларов. В этой программе больше показателей отчетности и есть различные диаграммы, которые отсутствуют в Piston. Именно поэтому профессиональные механики чаще используют DashCommand.

После запуска приложения нужно будет согласиться с условиями использования, а затем выполнить несколько шагов по настройке, чтобы получать более точную информацию. Нажмите на кнопку «автомобиль» в главном меню, чтобы добавить информацию о машине (год, марка, модель и двигатель). Как только этот этап будет завершен, выйдите из меню и подключитесь к адаптеру, нажав на значок подключения в середине экрана. Если у вас возникли проблемы с подключением, отсоедините адаптер OBD-II на несколько секунд, а затем повторите попытку.

После подключения вы сможете просматривать данные в реальном времени на различных диаграммах почти без задержек, нажав на кнопку Dashboards и выбрав один из вариантов внизу. В других разделах можно получить доступ к нескольким другим отчетам и функциям, большинство из которых являются бесплатными в течение пробного периода. К сожалению, чтение кодов двигателя требует покупки полной версии.

Хотя, некоторые автомеханики используют бесплатную версию — им ее вполне хватает. Правда, необходимо каждые 30 минут сбрасывать период оценки софта. Для этого необходимо зайти в меню настроек и найти пункт «Хранение» в списке. Затем перейдите к DashCommand и, оказавшись внутри папки, нажмите кнопку «Очистить данные». Чтобы получить полное представление о том, что приложение может сделать, прочитайте руководство пользователя DashCommand.

Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

• Сразу же после подключения Carista автоматически запускает поиск ошибок.
• После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

• скорость
• температуру
• давление
• -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

• ошибки двигателя;
• ошибки электроники;
• ошибки прочих систем автомобиля.

4. Torque Pro

Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

Torque Pro умеет:

• Определять и отслеживать расход топлива;
• Предоставлять информацию о нагрузках;
• Выводить данные по количеству оборотов;
• Локально диагностировать топливную систему;
• Определять и анализировать расход.

У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

5. ScanTool AutoEnginuite

Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

Составляет:

• графики с ошибками двигателя;
• графики с ошибками электросистемы;
• графики с ошибками прочих систем.
• удобные таблицы для обработки.

6. OBD II Auto Doctor

По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

Определяет:

• скорость;
• температуру двигателя;
• давление в двигателе.

7. Movi/Movi Pro

Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

Определяет уровни:

• разгона;
• разогрева;
• подъема температуры.

Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

Как еще можно использовать сканер ELM327

Для тех, у кого машина с автоматической коробкой передач, то ELM327 безусловно пригодится. Благодаря этому сканеру можно легко считывать показатели температуры с двигателя и коробки передач. Если вы хотите чтобы коробка передач работала долго, то надо следить, чтобы она не перегревалась. Если температура АКПП больше 90-100 градусов, то она значительно быстрее изнашивается. Поэтому перегрев нельзя допускать.

Обычно в коробке передач бывает перегрев из-за того, что давно не менялось трансмиссионное масло. Также может быть забит радиатор снаружи. Можно заехать на мойку и тщательно промыть радиатор. Радиатор забиться может и изнутри из-за масляных отложений. Поэтому не забывайте менять масло вовремя, особенно если любите быструю и агрессивную езду.

Также будет интересно: Защита картера двигателя в машине нужна для уверенной езды по бездорожью

Так что, если сканер показал, что в коробке передач был замечен перегрев, то надо уже думать, что с этим делать и как исправлять ситуацию.

Программы для адаптеров OBD-II под мобильные устройства

Возможно, для кого-то станет приятной находкой тот факт, что компьютерную диагностику автомобиля можно выполнять и без компьютера — достаточно иметь смартфон под управлением iOS или Android (впрочем, современный смартфон — это практически персональный компьютер). Существует целый ряд программ для работы с ЭБУ авто, созданные специально для мобильных устройств. Есть и универсальные (мультиплатформенные) приложения, которые работают и на компьютере под управлением Windows (и не только), и на Android/iOS-девайсах.

Т.к. наш обзор посвящен программам для Windows, мы не будем подробно описывать мобильные приложения для адаптеров OBD-II, а лишь вкратце приведем их названия в конце статьи. Кроме того, среди выбранных нами программ для ПК присутствуют и мультиплатформенные — об этом упомянуто в их описании.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

• Подключить сканер в разъем в автомобиле.
• Завести двигатель машины.
• Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
• Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
• Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
• Повторно нажать «Далее».
• В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
• Снова нажать «Далее».
• Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Программы и драйвера под различные ОС на ПК и смартфоны (планшеты)

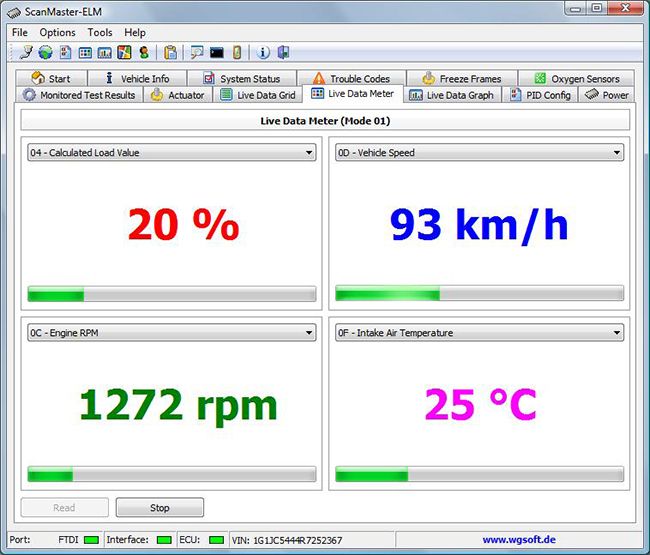

ScanMaster ELM 2.1

Самая универсальная и функциональная elm327 программа. Отлично работает как с иномарками, так и с автомобилями Российского производства. Рекомендуем начинать диагностику именно с этой программы.

Работает с адаптерами: USB, Bluetooth, Wi-Fi

OpenDiag

Программа для диагностики всех моделей русского автопрома (ВАЗ, ГАЗ, УАЗ и др.). Поддерживает несколько видов адаптеров, в том числе и elm327. Это самая удобная программа для диагностики русских авто. Если у Вас русский автомобиль, то рекомендуем использовать именно эту программу.

Работает с адаптерами: USB, Bluetooth

FORScan

Эта elm 327 программа создана специально для автомобилей марок: FORD, Mazda, Lincoln и Mercury. Она имеет огромные возможности, сканирует все блоки авто, включая подушки безопасности, ABS и прочее. Есть возможность конфигурации и программирования параметров.

Работает с адаптерами: USB, Bluetooth, Wi-Fi

ELMConfig

Эта программа так же для автомобилей FORD. Умеет работать со всеми модулями авто, а так же, помимо диагностики, даёт возможность калибровки и конфигурирования.

Работает с адаптерами: USB

ScanXL

Программа отлично работает со множеством марок автомобилей и имеет отличный набор функций.

Работает с адаптерами: USB

PROScan

Это универсальная elm327 программа. Имеет все необходимые функции: замеряет параметры, строит графики, считывает и стирает ошибки и многое другое. К сожалению русского языка нет.

Работает с адаптерами: USB

TiggoDiag 1.2.0.3

Программа для диагностики автомобилей Cherry Tiggo, GreatWall и некоторых моделей Mitsubishi с помощью адаптера ELM327.

Работает с адаптерами: USB

Как работает OBD сканер автомобиля

Нашел довольно интересную программу Car Scanner ELM OBD2. Утилита бесплатная, а при помощи встроенной покупки можно отключить рекламу, разблокировать пару незначительных опций и отблагодарить разработчика.

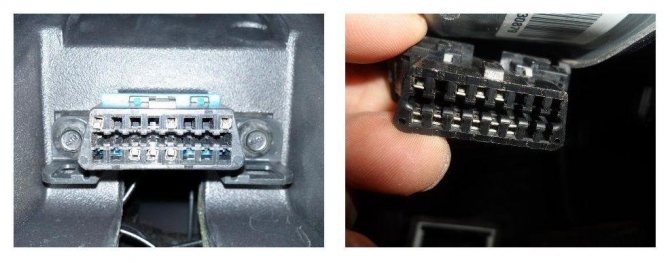

Как настроить работу по смартфону: подключаем сканер к OBD2 разъему автомобиля, включаем зажигание, запускаем приложение сканера на iPhone и подключаемся к нему.

Можно просто повернуть ключ в первое положение для подачи питания на электроприборы. Однако, в таком случае часть возможностей сканера, которые связаны с работой механизмов и агрегатов, будет недоступна.

Теперь можно работать со сканером через приложение. После разрыва связи (если заглушить авто или выйти за пределы действия bluetooth) переподключение будет происходить автоматически.

Сканер будет действовать аналогично Bluetooth-модулю в аудиосистеме автомобиля. В некоторых сценариях можно не отключать сканер, эксплуатируя машину вместе с ним.

Сканер не только способен работать с ошибками центрального компьютера. Он умеет добираться до самых дальних узлов и агрегатов, считывать их показатели, замечать отклонения от нормы.

Вот пять основных возможностей таких сканеров:

Настройка elm327 usb Android

Если Вы приобрели себе диагностический адаптер elm327 usb и хотите диагностировать им своё авто не только с ноутбука или ПК, но и допустим через планшет под управлением ОС на Androide, то для успешной настройки Вам будет необходимо:

— Диагностический адаптер elm327 usb

— Планшет под управлением ОС Android

— Драйвера для планшета

— Программа диагностики под Андройд

— Автомобиль совместимый с адаптером elm327 usb

— Немного свободного времени и желания

Итак приступим, для успешной установки драйверов на Ваш планшет, Вам необходимо получить Root права на Ваш планшет, чтобы получить полный доступ над его технической частью ОС.

Как получить Root права для конкретной модели можно легко найти через поиск и в данной статье это рассматриваться не будет.

Итак, Вы получили Root права на Android, теперь качаем драйвер elm327 usb для Android скачать

После успешной закачки на ПК, разархивируйте драйвера для elm327 usb в память Вашего планшета. Далее устанавливаем на планшет программу D2XXSample.apk из скаченной папки D2XXSample\bin В случае если D2XXSample.apk из скаченной папки D2XXSample\bin не запустится необходимо скопировать файл libftd2xx-jni.so из папки D2XXSample\obj\local\armeabi в папку data/data/com.ftdi.d2xx планшета

Данную папку Вы сможете найти с помощью, любого файлового менеджера (рекомендуем обратить внимание на программу «root manager«, которую Вы сможете бесплатно скачать в Play Market). Обратите внимание, что копирование в системные папки будет доступно только на рутованомпланшете, поэтому получение Roota обязательно

После копирование файла, повторно попытайтесь установить драйвер D2XXSample.apk программа должна гарантировано запустится.

Установка драйверов успешно завершена, теперь Вам останется скопировать и установить программу для диагностики либо с диска идущего в комплекте, либо изPlay Market.

Наиболее распространенной является программа Torque. Открываем доступ к USB устройствам, ставим тип соединения USB в настройках Torque, после чего включаем зажигание или заводим двигатель на авто и приступаем к диагностике.

источник

Предпочтения по версиям и преимущество пользования сканером elm327

В настоящее время широкое распространение получили версии устройства 1.5, 1.6 и 2.1. Однако все последующие варианты получились значительно хуже базовой версии 1.5. Дело тут в том, что именно она является оригинальной прошивкой, продуктом многолетнего труда команды канадских профессионалов.

Наши китайские друзья просто слили ее на свои подделки. Затем подключились их специалисты, с целью усовершенствовать морально устаревшее программное обеспечение, получилось не очень и с каждой новой версией все больше важных навыков теряет наш прибор. Опытные пользователи и сами предпочитают, и другим советуют покупать сканер именно со старой прошивкой.

Использование сканера elm327 в качестве диагностического модуля имеет ряд положительных аспектов:

• Он прост в понимании и удобен в использовании. Не требуется каких-либо специальных знаний. Достаточно серьезно изучить все рекомендации и инструкции, и иметь общее представление об устройстве автомобиля и его электронных систем. А программы для смартфонов и соединения по беспроводным каналам делает этот прибор незаменимым помощником в пути.
• Миниатюрность. Его компактные размеры позволяют всегда брать с собой в поездки и при первой же необходимости подключаться к ЭБУ.
• Получение точных результатов
• Значительная экономия ваших денег, за счет сокращения посещений сервисных центров. Покупка сканера elm327 хорошее вложение средств, которое в дальнейшем сэкономит для вас много денег

Поставляется в комплекте с диском, на котором записано ПО и инструкция. Однако все записи на английском языке, поэтому простому обывателю легче скачать все это из интернета. Сам прибор состоит из чипа, модуля блютуз и стандартного разъема для диагностики.

Список поддерживаемых автомобилей и проверка автосканера на совместимость

Адаптер ЕЛМ 327 ОБД 2 Bluetооth русская версия — поддерживает все машины с контроллером ОБД. По протоколу OBDII построена архитектура передачи данных, она применяется с 1996 года в европейском автопроме, а в России с 2001 года. Несовместимость возможна только у разъемов, как говорилось ранее, но в этом случае используют переходники.

Список поддерживаемых ЭБУ (не полный):

ВАЗ:

• BOSCH M 1.5.4 R83
• BOSCH M 1.5.4 E2
• BOSCH MP 7.0 E3
• BOSCH MP 7.0 E2
• BOSCH M 7.9.7 E3/E4
• BOSCH M 7.9.7 E2
• BOSCH ME 17.9.7
• Январь R83
• Январь E2
• Январь 7.2 E2
• Ителма VS 5.1 E2
• Ителма VS 5.1 R83
• Ителма/Автэл M73 E3
• Ителма M 74
• Ителма M 74 K (Классика)
• Ителма M 74 CAN
• Ителма M 74 CAN MAP
• Ителма M 75

ГАЗ / УАЗ:

• Микас VS 8 E2
• Микас 11 E2

ЗАЗ:

• Микас 10.3/11.3
• Микас 7.6

Перечень марок поддерживаемых универсальным автосканером для диагностики: Mazda, Тойота, Lincoln, Ford, Lexus, Honda, BMW, Mercedes, Chrysler, Cadillac, Buick, Chevrolet, Рено, Lada, ВАЗ, Kia, Hyundai, Deawoo, Volkswagen, Мерседес, Audi, Peugeot, Шевроле, Opel, Mazda, Volvo, Ниссан (так же Патфайндер 2000 года), БМВ.

Список поддерживаемых автомобилей
Audi: Audi 80 Audi 100 Audi 200 Audi A2 Audi A3 Audi A4 B5 Audi A4 B6 Audi A4/Cabriolet Audi A6 C4 Audi A6 C5 Audi Allroad mk1 Audi A8 Audi S2 Audi S3 Audi TT mk1 Daewoo: Matiz Nexia Chevrolet: Aveo Lacetti	Seat: Seat Alhambra Seat Altea Seat Arosa Seat Cordoba Seat Ibiza Seat Inca Seat Leon MK1 Seat Leon MK2 Seat Toledo ГАЗ: 3102 31022 310221 31029 3102i 3105 3110 31105 311055 3110i 3111	Skoda: Skoda Fabia Skoda Felicia Skoda Octavia MK1 Skoda Octavia MK2 Skoda Superb УАЗ: 2317 2363 Pickup 3151 315108 Hunter 31512 31514 31517 31519 315195 Hunter 3153 3159 3160	VW: VW Beetle VW Bora VW Caddy VW Corrado VW Golf MK2 VW Golf MK3 VW Golf MK4 VW Jetta MK3 VW Jetta MK4 VW Lupo VW Passat B3 VW Passat B4 VW Passat B5 (B5+) VW Polo MK3 VW Polo MK4 VW Touran VW Touareg VW Transporter T3 VW Transporter T4 VW Transporter T5	ВАЗ: 1111 Ока 2104 2105 2106 2107 2108 2109 2110 2111 2112 2113 2114 2115 2120 Надежда 2121 4Х4 2123 2129 2329 Kalina Priora
Если вы не нашли модели своего авто в списке, это еще не значит что данный аппарат ее не поддерживает!

Протоколы:

ISО-9141-2, ISО-14230-4 (КWР2000), ISО15765-4 (САN), J1850-РWМ, J1850-VРW и другие, уточняйте у менеджеров.

Acura Alfa Romeo Ariel Atom Aston Martin Audi Bentley BMW Buick Cadillac Chevrolet Chrysler Citroen Daewoo

Daihatsu Daimler Dodge Ferrari Fiat Ford Geo GMC Holden Honda Hummer Hyundai Infiniti

Isuzu Jaguar Jeep Kia Lamborghini Lancia Land Rover Lexus Lincoln Lotus Maserati Mazda McLaren

Mercedes Mercury MG Mini Mitsubishi Nissan Oldsmobile Opel Pagani Panoz Peugeot Plymouth Pontiac

Porsche Regal Renault Rolls-Royce Roush Rover Saab Saleen Saturn Seat Scion Shelby Skoda

Smart Subaru Suzuki Tesla Toyota Triumph TVR Vauxhall Volkswagen Volvo Yugo Ваз

DashCommand

Имеет немного меньше возможностей, нежели предыдущий продукт. Приложение умеет считывать данные от большинства устройств и узлов автомобиля и отображать их в симпатичных графиках и визуализаторах. Среди них можно выделить текущую работу двигателя, показатели экономии топлива, маршрута. После проведения диагностики также выведет коды ошибок, которые помогут сориентироваться в ремонте. Хорошо стыкуется со многими моделями и вариациями ELM327.

Перед тем как пользоваться ELM327 с DashCommand, стоит сказать, что приложение содержит платный контент. Загрузить можно с официального магазина Google Play.

Программы для ELM327

Есть три вида программного обеспечения в зависимости от того, с помощью какого устройства вы будете подключать ELM327 к автомобилю. Программы бывают для персонального компьютера или ноутбука (ПО для WINDOWS), для смартфонов на ANDROID и для смартфонов на IOS.

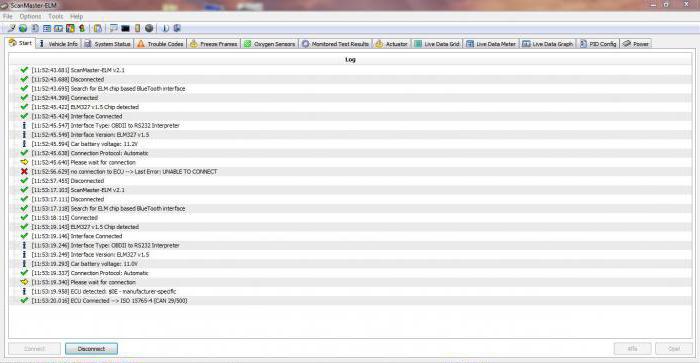

При работе на компьютере в основном используется программа ScanMaster_ELM_v.2.1_Rus. Она самая простая в использовании и универсальная для всех автомобилей. Также есть и другие универсальные программы: PCMScan, ScanTool, ProScan, но они сложнее. Кроме универсальных программ есть также программы разработанные для конкретных марок автомобилей, например: FORScan для Ford, ELM-FF2 для Ford Focus, FiatEcuScan для Fiat, OpenDiag для ВАЗ, VauxCheck для OPEL и Vaux, TiggoDiag для Chery и Great Wall… От универсальных они отличаются большим количеством считываемых параметров, и имеют больше дополнительных функций чем универсальные, но только для тех марок автомобилей для которых они разработанные.

При работе со смартфонами на ANDROID обычно используют программу Torque. Она несложная в применении и обладает довольно мощным функционалом.

По сути сканер ELM327 является как и мощным диагностическим прибором в руках умелого мастера, так и средством считывания разной информации для простых владельцев автомобилей. Именно поэтому сканер ELM327 называется универсальным.

Предыдущая запись OBD DROIDSCAN PRO, версия: 2.0 от 10.09.2014
Следующая запись Список автомобилей, совместимых с ELM327

Ошибки подключения

Если Елм 327 не может установить соединение с андроид-устройством, значит в процессе подключения могли возникнуть следующие ошибки:

• включатель на сканере находится в другом положении;
• автовладелец не включил зажигание, которое часто необходимо для питания;
• адаптер недостаточно плотно вставлен в порт. Мигающий датчик не всегда означает готовность устройства к использованию, поэтому нужно заново подсоединить сканер;
• стоит попробовать различные протоколы для соединения до тех пор, пока не установится связь.

Обратите внимание! Если эти советы не помогли, скорее всего, причина в самом сканере. Необходимо его обменять на новый и попробовать подключить заново

При первой настройке сканер для автомобиля может выдавать ошибки

Дополнительные рекомендации и советы

1. Для праворульных автомобилей есть некоторые особенности. Дело в том, что у некоторых из них используется нестандартный протокол передачи данных. В новой прошивке 2018 года такая особенность учтена, однако это касается не всех моделей транспортных средств. Если подключенный адаптер OBD II elm327 «не видит» датчиков – вариантов два:
2. Проблема лечится дополнительной строкой в настройках программы, инициирующей используемых протокол.
3. В большинстве диагностических программ есть вариант поиска устройств в ручном режиме (они различны). Этим средством придётся воспользоваться для корректного отображения искомых параметров.
4. Если Вы не обнаружили свою машину в списке поддерживаемых – это не значит, что устройство не будет с ней работать. Протоколов передачи данных, конфигураций коммутирования сигналов не так много. Методом ручного поиска настраивается корректное отображение всех приборов и отображается полный набор информации.
5. Это же касается и стирания ошибок: если ошибка не исчезла – это значит, что система передаёт сигнал по не поддерживаемому протоколу. В таком случае настраиваем корректную передачу команды, для этого потребуется скачать PID файл для вашего авто, но об этом в следующей статье!

Что такое ELM327

Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).

Сканер ELM327 / aliexpress.com

Сканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.

Приложения OBD2 для Андроид

Программ, которые позволяют подключать Android-девайс к рассматриваемым системам, существует огромное количество, поэтому рассмотрим только самые примечательные образцы.

DashCommand

Известное среди разбирающихся пользователей приложение, которое позволяет провести первичную диагностику состояния автомобиля (проверить реальный пробег или потребление топлива), а также отображать коды ошибок двигателя или бортовой системы.
К ELM327 подключается без проблем, но может терять связь, если адаптер контрафактный. Русификации, увы, не предусмотрено, даже в планах разработчика. Кроме того, пусть само приложение и бесплатное, однако львиная доля функционала реализована посредством платных модулей

Carista OBD2

Продвинутое приложение с современным интерфейсом, предназначенное для диагностики автомашин производства концерна VAG или Toyota. Основное предназначение программы – проверка систем: отображение кодов ошибок двигателя, иммобилайзера, блока управления АКПП и прочее. Присутствуют и возможности настройки систем машины.
В отличие от предыдущего решения, Кариста ОБД2 полностью русифицировано, однако функционал бесплатной версии ограничен. Кроме того, по сообщениям пользователей может нестабильно работать с вариантом Wi-Fi ELM327.

OpenDiag Mobile

Приложение, предназначенное для диагностики и тюнинга автомобилей производства СНГ (ВАЗ, ГАЗ, ЗАЗ, УАЗ). Умеет отображать основные параметры двигателя и дополнительных систем авто, а также выполнять минимальный тюнинг, доступный средствами ЭБУ. Само собой, выводит коды ошибок, а также обладает инструментариями сброса.
Приложение бесплатное, однако некоторые блоки нужно покупать за деньги. К русскому языку в программе претензий нет. Автоопределение ЭБУ по умолчанию отключено, поскольку работает нестабильно, но не по вине разработчиков. В целом хорошее решение для владельцев отечественных автомашин.

inCarDoc

Это приложение, которое раньше называлось OBD Car Doctor, известно автолюбителям как одно из лучших решений среди представленных на рынке. В наличии следующие возможности: диагностика в реальном времени; сохранение результатов и выгрузка кодов ошибок для последующего изучения; ведение журнала, в котором отмечаются все важные события; создание пользовательских профилей для работы с нетипичными комбинациями авто и ЭБУ.
inCarDoc также способен отображать расход горючего за определённый период (требует отдельного конфигурирования), поэтому с его помощью можно экономить топливо. Увы, но эта опция поддерживается не для всех моделей авто. Из недостатков также выделим нестабильную работу с некоторыми вариантами ELM327, а также наличие рекламы в бесплатной версии.

CarBit

Относительно новое решение, популярное среди любителей японских автомобилей

Первым привлекает внимание интерфейс приложения, одновременно информативный и приятный глазу. Возможности КарБит тоже не подкачали – кроме диагностики приложение позволяет также управлять некоторыми системами авто (доступно для ограниченного числа моделей)

Заодно отметим и функцию создания персонализированных профилей для разных машин.
Опция просмотра графиков производительности в реальном времени выглядит как сама собой разумеющаяся, впрочем, как и возможность просмотра, сохранения и стирания ошибок BTC, причём постоянно улучшающаяся. Из недостатков — ограниченный функционал бесплатной версии и реклама.

Torque Lite

Напоследок рассмотрим самое популярное приложение для диагностики автомобиля посредством ELM327 – Torque, а точнее, его бесплатный вариант Lite. Несмотря на индекс, эта версия приложения почти не уступает полноценной платной вариации: присутствует базовый диагностический инструментарий с возможностями просмотра и сброса ошибок, а также журналирование зарегистрированных ЭБУ событий.
Однако есть и недостатки – в частности, неполный перевод на русский язык (характерно и для платной Pro-версии) и устаревший интерфейс. Самым же неприятным минусом является исправление багов, доступное только в коммерческом варианте программы.

Заключение

Мы рассмотрели основные Android-приложения, которые можно подключать к переходнику ELM327 и диагностировать авто по системе OBD2. Подводя итоги, заметим, что если в работе приложений наблюдаются проблемы, не исключено, что виноват переходник: по отзывам, адаптер с версией прошивки v 2.1 работает очень нестабильно.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

• Подключить сканер в разъем в автомобиле.
• Завести двигатель машины.
• Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
• Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
• Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
• Повторно нажать «Далее».
• В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
• Снова нажать «Далее».
• Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Шаг 1. Установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

Загрузить

Цена: 165,00 ₽

Загрузить

Цена: Бесплатно

Загрузить

Цена: 239,00 ₽

Загрузить

Цена: Бесплатно

Загрузить

Цена: Бесплатно

Загрузить

Цена: Бесплатно

Шаг 2. Подключение ELM327

YouTube-канал «Дабл тест драйв»

Разъём для подключения адаптера ELM327 в автомобилях расположен по-разному. Обычно где-то под рулём или в бардачке, но в некоторых старых моделях может быть и под капотом. Уточните, как в вашей машине, и подключите сканер.

Шаг 3. Сопряжение устройств

YouTube-канал «Дабл тест драйв»

Далее необходимо включить зажигание и установить соединение сканера со смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте нажать и её.

Активируйте Bluetooth или Wi-Fi в настройках гаджета и дождитесь, когда будут найдены находящиеся рядом устройства. Выберите адаптер ELM327: обычно он называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.

Шаг 4. Настройка приложения

YouTube-канал «Дабл тест драйв»

Запустите установленное приложение для диагностики. Как правило, тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите тип подключения (Bluetooth, Wi-Fi или USB) и выберите доступный сканер из списка.

Обзор программы Car Doctor OBD

Еще один популярный вариант, подходящий для андроид-платформ. Данное приложение направлено на анализ текущих настроек и возможных неисправностей с БЭУ. После этого происходит передача на считывающее устройство в протоколе OBD.

Важно! Данная утилита полностью переведена на русский язык. «Авто-доктор» совместим с отечественными моделями и иномарками

Какие опции предлагает OBD пользователям:

«Авто-доктор» совместим с отечественными моделями и иномарками. Какие опции предлагает OBD пользователям:

• считывание и распознавание кодов ошибок;
• возможность сбросить их в режиме реального времени;
• определить состояние по различным датчикам;
• точно установить VIN-номера кузова.

Пользователи также высоко оценили данное приложение, потому что по своим характеристикам оно не сильно уступает предыдущему.

Устройство для диагностики автомобиля

10.Выводы

Подводя итог, можно сказать, что ELM327 WiFi справляется с диагностикой автомобиля и позволяет следить за показателями, которые будут полезны водителю в дороге. Подобные адаптеры станут заменой постоянному посещению сервиса и помогут справляться с повседневными задачами. Благодаря мобильности и практичности, устройства так популярны среди автомобилистов.АВТОР МАТЕРИАЛА:

Илья ВасильевАвтор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Контакты для связи:

Бортожурнал на DRIVE2.RU: Перейти

Группа ВКонтакте: Перейти

Совместимость

56035 4.71 05-05-2018 Илья Васильев 49 комментариев

Обзор

13888 4.78 08-02-2018 Илья Васильев 5 комментариев

Лучшие

13781 5.00 08-07-2019 Илья Васильев 4 комментариев

Диагностический

8441 4.42 02-01-2019 Илья Васильев 8 комментариев

Автосканер

7873 5.00 16-07-2018 Илья Васильев Комментариев нет

Какие

6689 4.50 25-01-2019 Илья Васильев 5 комментариев

Виды

6402 4.81 26-07-2019 Илья Васильев Комментариев нет

ELM327

6198 4.91 19-05-2018 Илья Васильев 1 комментариев

Адаптеры

5902 5.00 06-10-2018 Илья Васильев 2 комментариев

Launch

5108 4.64 08-12-2018 Илья Васильев 6 комментариев

Всё

4884 4.50 09-01-2019 Илья Васильев 2 комментариев
