Электроусилитель руля (эур). как работает

Принцип работы

Вся система включает в себя следящий привод, электродвижок, датчики момента и угла поворота руля, блок управления. В качестве опции может устанавливаться и датчик скорости поворота руля. В зависимости от конкретного типа авто, строение следящего привода может быть разным, но об этом расскажем чуть позже. Электродвигатель устанавливается современный, бесщеточный. Датчик момента являет собой базу всей системы. В рулевой вал монтируется торсион. Компоненты датчика ставятся на концах вала. Принцип его действия также может быть разнообразным.

Во время поворота руля происходит закручивание торсионного вала. И чем больше усиление, тем сильнее затягивается торсион. Вся эта информация передается через датчик крутящего момента в блок управления. Последний считывает и анализирует данные, сравнивает их с данными других датчиков и рассчитывает усилие, которое нужно приложить, дабы помочь водителю развернуть колеса. Электродвигатель получает команду и начинает действовать либо на рулевую рейку, либо на вал рулевой колонки.

Схема электроусилителя руля автомобиля

Если с основным назначением электроусилителя руля понятно, то вот принцип строения вовсе отличается от

. На сегодня устройство ЭУР (электроусилитель) во многом зависит от производителя автомобиля, но специалисты выделяют классический вариант, устройство которого не меняется. В стандартный набор входит электродвигатель на рулевой колонке, передача механическая (шестеренчатая), а так же система управления на базе электронного блока. Каждая из перечисленных деталей выполняет свою важную роль.

Например, электродвигатель (электромотор), как правило, это асинхронный двигатель, приводит в действие усилитель руля. Хотя и здесь выделяют несколько схем и принципов установки такого электродвигателя. Первый вариант, когда электродвигатель передает усилие непосредственно на вал руля. Механизм устанавливается на рулевую колонку, посредством механической передачи (шестеренок или червячной передачи), усилие передается от двигателя к рулевому колесу. Как показывает практика, такой вариант устройства электроусилителя отживает свое и менее востребован.

С параллельным приводом усилие электродвигателя передается непосредственно на рулевую рейку всего механизма, за счет ремня или винт-шариковой передачи. Если же ЭУР на основе двух шестеренок, то передача усилия идет на рулевую рейку от руля за счет одно шестерни. Что касается второй шестерни, то на нее усилие передается с помощью электродвигателя.

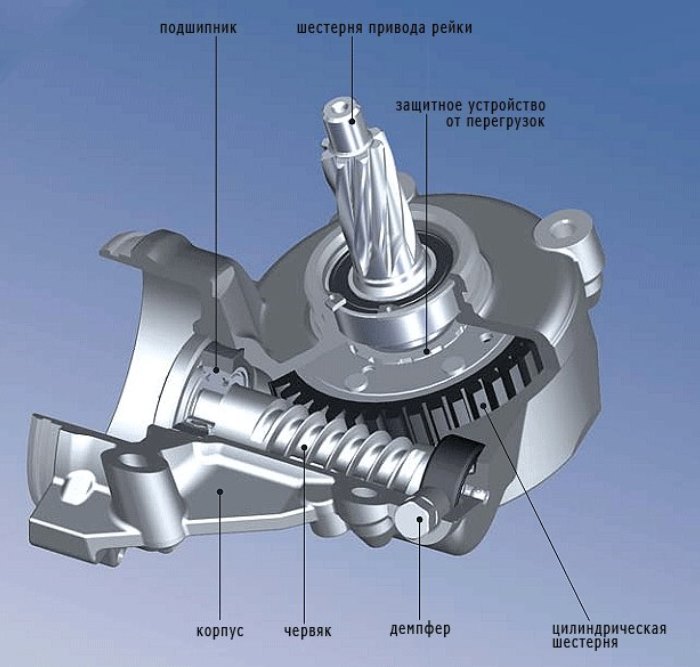

Не менее важным элементом электроусилителя считается редуктор. По виду это механическая передача, состоящая с шестеренки и червячного элемента. В зависимости от устройства электроусилителя и самой модели автомобиля, данное соединение может менять форму, а так же само устройство. Основой задачей считают преобразования усилия поворота руля на рулевую рейку или же от руля на электродвигатель. Соединены детали между собой, как правило, под углом в 90 градусов.

Последняя и самая незаменимая деталь электроусилителя руля –

. Можно сказать, что это сердце всего механизма, так как именно он получает сигналы, обрабатывает их и решается дальнейшие действия других механизмов системы. По структуре строения – набор микросхем, логический блок, предохранители и прочие элементы, отвечающие за работу электронной платы.

Скорость поворота колес – в зависимости от пожеланий водителя или выбранного режима подвески. Такие элементы отвечают не только за электроусилитель руля, но и управление других деталей автомобиля (подвески, двигателя и трансмиссии). Благодаря использованию электроники в усилителе руля, инженерам удалось соединить ранее отдельные механизмы в одно целое, а посредством электронных блоков управлений – научить их взаимодействовать друг с другом.

На фото представлена схема электроусилителя рулевого управления автомобиля

1. рулевое колесо;
2. колонка рулевого механизма;
3. карданный вал для передачи усилия руля;
4. электродвигатель усилителя (электромотор);
5. датчик для определения крутящего момента;
6. рулевой механизм;
7. электронный блок управления усилителем.

В зависимости от производителя и модели автомобиля, смеха устройства электроусилителя рулевого управления может отличаться. Как дополнение, могут быть установлены дополнительные датчики, а так же связь с другими системами безопасности и комфорта.

Стоимость ремонта и деталей для AFS

На сегодня систему AFS можно встретить не только на автомобилях марки BMW. Большую часть премиальных машин укомплектовывают данным механизмом или же предлагают в качестве опции. Например, на авто марки Lexus систему активного рулевого управления можно встретить чаще всего.

Как показывает практика и отзывы владельцев автомобилей, чаще всего выходят из строя датчики положения кузова автомобиля. Немудрено, так как дороги оставляют желать лучшего и частая качка кузова попросту неизбежна. В среднем стоимость замены датчика составляет порядка 150-175 долларов за 1 шт. В зависимости от модели авто, их как минимум 4 штуки и чаще выходят из строя попарно. Сам же датчик обойдется около $100-120, получается 50% от стоимости это сам ремонт. Электронный блок управления AFS обойдется порядка 10000 рублей. Дороже всего обойдется ремонт рулевой рейки, в среднем около $1000.

Некоторые владельцы автомобилей умудряются самостоятельно заменить датчики. Можно сказать, это самое простое в данном механизме и не требует особых навыков или инструмента. К тому же есть немало советов и похож ситуаций, которые описаны в деталях.

Система активного рулевого управления, хоть и сложный механизм, но без него современные автомобили были бы не столь комфортными, а безопасность была бы на порядок ниже. Если же есть возможность заказать AFS систему в качестве опции, доплатив за нее, то это не будет лишним, а разница в управлении будет ощутима с первых километров.

Вид усилителя и расход топлива

На этот счёт в Интернете развелось немало «экспертов», которые со всей серьёзностью утверждают, что машина с ГУР расходует больше топлива, чем с ЭУР. Обосновывают они это тем, что насос гидроусилителя постоянно вращается, отбирая энергию у двигателя. А это дополнительное топливо. Электродвигатель же ЭУР вращается только тогда, когда водитель крутит руль. Соответственно, только в эти моменты кушает топливо, которое тратится на выработку генератором электроэнергии.

В теории всё наглядно и логично. Но есть сразу три «но». Во-первых, ещё никто и никогда не измерял на практике, сколько именно топлива уходит конкретно на работу ГУР или ЭУР. Во-вторых, насос в случае с гидравликой хоть и вращается постоянно, но, когда руль не крутится, делает он это вхолостую. В-третьих, без экспериментов невозможно сказать, насколько нагружает электродвигатель во время работы генератор. А ведь на секундочку, мощность мотора ЭУР варьируется от 1 кВт и выше. Это сопоставимо со стартером. А уж о том, насколько это мощный потребитель, надеемся, знают все.

Итог — мнимая экономичность машин с ЭУР является ничем иным, как непроверенным мифом. Пользуются этой выдумкой и продавцы машин, и «эксперты» с диванов, и остальные, кому выгодно преподнести электроусилители в наилучшем свете. С объективностью это ничего общего не имеет.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

• более низкая себестоимость производства, влияющая на конечную цену новой машины;
• от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
• надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

• электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
• габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
• система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
• руль можно держать в любом положении сколь угодно долго.

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя — высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Минусы гидравлического усилителя

Рассматривая вопрос: что лучше — гидроусилитель или электроусилитель руля, стоит упомянуть и о недостатках. Их на порядок больше. Первый минус – это размеры конструкции. ГУР – достаточно громоздкая штука. Насос, шкивы, бачок и ремень занимают много свободного пространства. Плюс ко всему затрудненный ремонт ГРМ. Чтобы заменить ремень на нем, нужно снять шкив сначала с ГУРа. Благо, насос гидроусилителя остается на месте.

Если выбирать между тем, что лучше — ГУР или ЭУР для вашего автомобиля, стоит рассмотреть вопрос обслуживания данного узла. И здесь есть свои нюансы. Система ГУР требует периодического обслуживания. Если вовремя не менять жидкость или ремень, потребуется ремонт гидроусилителя.

Также недопустимо долго использовать механизм в режиме повышенных нагрузок. Из-за этого быстро кипит жидкость. До упора руль следует выкручивать не более чем на пять секунд.

Следующий недостаток – зависимость системы от производительности двигателя. Узел скрадывает мощность мотора, поскольку отбирает часть усилия от коленчатого вала посредством ременной передачи. То же самое можно сказать и про кондиционер, который тоже работает от данного шкива. Поэтому ввиду громоздкости конструкции и прочих недостатков ГУР сейчас можно встретить только на внедорожниках и на коммерческом транспорте. Но почему нельзя поставить ЭУР в грузовики? Это вы узнаете немного позже.

Комфорт в управлении

На данный момент тут несомненным лидером являются системы с ГУР. Обратная связь в них на порядок выше в силу простоты своей конструкции. Опытный водитель хорошо чувствует возможности машины при поворотах.

Вдобавок, гидроусилители практически нечувствительны к вибрациям и ударам, так что для них нет нужды устанавливать защиту при езде по плохим дорогам.

Как результат, водителю будет удобно принимать решения, даже в случае путешествий по не самому качественному дорожному покрытию.

Но добиться таких параметров могут только производители, которые выпускают премиальные транспортные средства. В более бюджетных авто технология еще немножко хромает.

Далее видео про то, что лучше выбрать – ГУР и ЭУР:

Управление будет несколько нереалистичным, без обратной связи. В результате, нужно будет долго привыкать к авто с подобным усилителем. Кроме того, ЭУР очень чувствителен к качеству дорог. Вибрации и нагрузки сильно уменьшают период его эксплуатации, так что потребуется установка специального демпфера, что будет гасить колебания.

Принцип действия электро усилителя рулевого управления

Как уже было сказано, электрический усилитель работает не всегда, он вступает в работу только при повороте руля водителем. Двигатель усилителя руля выдает крутящий момент который зависит от крутящего момента на рулевом механизме. Этот момент измеряется датчиком крутящего момента, который передает данные в блок управления усилителем.

Так же блок управления рассчитывает необходимую мощность включения двигателя усилителя в зависимости от угла поворота рулевого колеса. Угол поворота измеряется датчиком, который встроен в подрулевой переключатель. На роторе самого двигателя тоже установлен датчик, измеряющий его частоту вращения для получения обратной связи в блок управления. То есть чтобы блок «видел» с нужной ли скоростью крутится мотор электроусилителя, нет ли ошибочно медленного или слишком быстрого вращения.

В отличие от гидроусилителя, который дает примерно одинаковое усилие во всем диапазоне вращения руля, блок управления электрическим усилителем принимает во внимание множество параметров, по которым рассчитывает нужное усилие на электромоторе. Это усилие зависит от величины момента на руле, от скорости автомобиля, от оборотов двигателя, от угла и скорости поворота рулевого колеса.. Усилие от двигателя усилителя передается на рейку через приводную шестерню и червячную передачу

Рейка перемещается при помощи двух усилий: непосредственно от руля, приводимого в движение водителем и от двигателя усилителя, управляемого блоком управления

Усилие от двигателя усилителя передается на рейку через приводную шестерню и червячную передачу. Рейка перемещается при помощи двух усилий: непосредственно от руля, приводимого в движение водителем и от двигателя усилителя, управляемого блоком управления.

Принцип работы

Работа ЭМУРУ, то есть электромеханического усилителя рулевого управления направлена на то, чтобы сократить управляющие усилия водителя. Также устройство предназначено для того, чтобы активно возвращать управляемые колеса и руль в исходное положение после маневра. Меньшее количество поворотов руля вернут колеса в исходное положение.

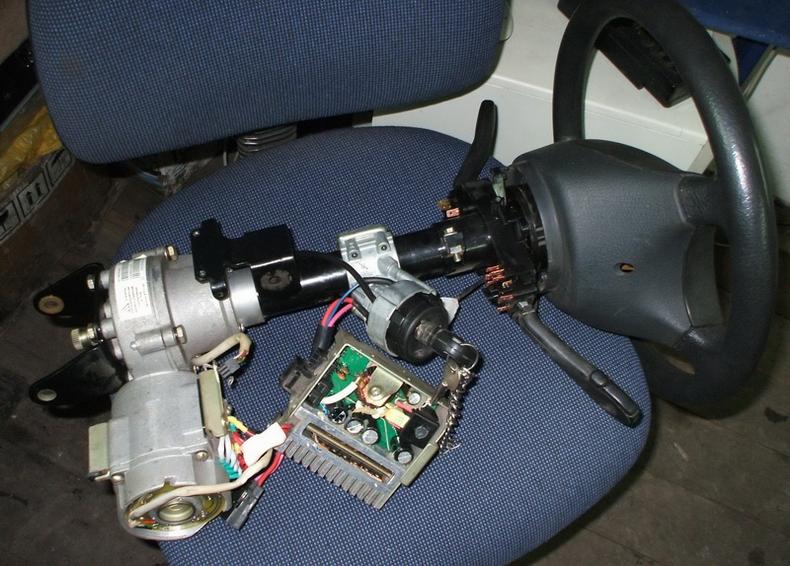

Сам узел представляет собой конструкцию модульного типа, которая встроена в рулевую колонку.

Модуль состоит из двух основных компонентов:

• Силовой агрегат — электроаппарат синхронного характера;
• Контроллер управляющего типа.

Особенно актуальна установка электроусилителя в случае, если владелец ВАЗ 2110 устанавливает более широкую резину на колеса большого диаметра, по сравнению со стандартными, заводскими. Такая проблема как «непослушный» руль в случае с электроусилением исключается, руль слушается водителя даже при легком прикосновении.

Общая схема электроусилителя руля

Если раньше водителю необходимо было постоянно держать руль двумя руками и прикладывать много усилий чтобы его поворачивать, то сейчас все можно делать одним пальцем.

Благодаря этим показателям, ВАЗ 2110 считается одним из наиболее безопасных автомобилей на отечественных дорогах.

Основные режимы работы усилителя руля

Как можно догадаться усилитель руля работает не все время. А лишь при повороте колес и не на высоких скоростях. Однако колеса поворачиваются при различных условиях. Соответственно и работа выполняемая двигателем разниться от условий. Современные блоки управления умеют определять в каком режиме двигается автомобиль и подстраивать крутящий момент двигателя под них.

Режим парковки

При парковке скорость автомобиля небольшая или отсутствует вообще, а углы поворота, на которые выворачиваем руль, большие. Информация, передающаяся с датчика угла поворота, поступает на блок управления и если скорость минимальна, а углы поворота и крутящий момент большие, то включается режим парковки. В нем максимальная нагрузка ложиться электроусилитель. Тем самым обеспечивается, так называемый “легкий руль”.

Режим езды по городу

Городская езда обусловлена постоянными остановками, поворотами и перестроениями. Здесь движение происходит со скоростью 40-60 км\ч. В результате происходят усилия в среднем диапазоне, блок обрабатывает информацию о скорости и угле поворота и дает сигнал на электродвигатель.

Режим езды на трассе

Особенность данной езды является высокие скорости и небольшой угол поворота при перестроении. Соответственно принимается решение о небольшом усилии двигателя или полном его отсутствии.

Ведь если вовремя не убрать помощь, автомобиль при малейшем повороте руля, даже на маленький угол резко свернет, что приведет к аварии.

Удержание среднего положения колес

Блок управления зачастую выполняет функцию удержания среднего положения колес. Это нужно в условиях разного давления в шинах, вся информация обрабатывается и проводится коррекция. Так же при повороте руля в движении к окружной силе добавляется тяговая, которая действует на колеса и изменяет их положение. Блок управления учитывает это и регулирует положение.

Замена ЭУР

Итак, вам нужно заменить электроусилитель на Приора или просто проверить состояние его контактов. В любом случае, ремонт предполагает полное извлечение узла. Приготовьте необходимые инструменты:

• Зубило и молоток.
• Глубокая головка на 8 и 13.
• Удлинитель и трещотка, в качестве альтернативы можно использовать вороток.

Сам усилитель своими руками снять довольно просто, но для того, чтобы добраться до его креплений и блока управления, вам понадобится снять немало деталей приборной панели: руль вместе с подушкой безопасности, кожух и замок зажигания. Когда эти компоненты демонтированы, можно начинать ремонт усилителя.

Пошаговая инструкция

1. Берем «восьмую» головку, надеваем трещотку и снимаем контактную группу, как это показано на фотографии ниже;

Теперь можно подробно изучить контакты, и при необходимости произвести ремонт. Если же вы знаете, что из строя вышли основные компоненты (блок управления, мотор), то нужно провести замену. Установка нового устройства проходит в обратной последовательности. Ремонт своими руками завершен.

Усилители рулевого управления, в случае с легковыми автомобилями, повышают комфортабельность вождения, на грузовиках же без них и вовсе не обойтись, поскольку управлять авто без такого оборудования очень затруднительно. Изначально на машинах использовался усилитель гидравлического типа (ГУР), в котором основную работу выполняла жидкость, находящаяся под давлением.

ГУР получил достаточно широкое распространение и до сих пор используется как на легковушках, так и на специализированной технике. Но у этого типа усилителя рулевого управления появился конкурент, причем достаточно серьезный — электрический усилитель (аббр. ЭУР, ЭУРУ).

Устройство электроусилителя руля

Схема устройства ЭУР

По сути, ЭУР – это электродвигатель, который включается в нужный момент и создает в механизме рулевого управления дополнительное усилие. Но, как и вся современная техника, устройство ЭУР постепенно «обросло» дополнительными элементами, которые помогают быстрей и точней реагировать на действия водителя.

Сам ЭУР состоит из нескольких компонентов.

1. Основная часть – асинхронный электродвигатель.
2. Блок управления (связан с ЭБУ автомобиля).
3. Датчики положения рулевого колеса (поворота руля) и крутящего момента. Первый ставится на руль и показывает, на какой угол он отклонился. Второй устанавливается на торсион на стыке рулевого вала и рейки. Он показывает усилие, приложенное к рулю. Иногда ставится еще и датчик скорости поворота руля.
4. Передаточный механизм (сервопривод), конструкция которого зависит от того, где именно в системе рулевого управления установлен электроусилитель руля.

Как устроен ЭУР

Всё устройство подразделяется на электрическую и механическую части, связь между которыми производится через датчики и электромотор с редуктором.

В состав входят такие элементы:

• исполнительный сервопривод, состоящий из электродвигателя и редуктора, который нужен из-за достаточно высоких оборотов вала электрического мотора;
• блока управления, имеющего входы от датчиков, внешних устройств и выходы на силовой двигатель;
• датчиков, вырабатывающих сигналы направления поворота руля, усилия на рулевом валу и скорости его вращения.

Питание ЭУР получает от бортовой сети автомобиля, при отключении электроники из-за неисправности рулевой механизм продолжает работать, но уже без усиления.

Принцип работы

В исходном состоянии электродвигатель не работает, энергия не потребляется. Блок управления следит за сигналами датчиков и в случае обнаружения действий со стороны водителя начинает управлять электродвигателем.

Чем сильнее закручен торсионный датчик момента на рулевой колонке, тем большее усилие создаётся со стороны сервопривода, что компенсирует отдачу от рулевой трапеции на руки водителя. Отслеживается направление поворота, скорость действий водителя и угол отклонения управляемых колёс.

В режиме парковки, когда скорость мала, усиление должно быть максимальным, руль можно вращать с большой скоростью на значительные углы, не встречая сопротивления.

Однако с ростом скорости руль должен тяжелеть, с одной стороны предупреждая водителя о недопустимости резких движений, а с другой – обеспечивая важную обратную связь по усилию, позволяющую контролировать сцепление колёс с дорогой.

ЭУР должен отслеживать возврат колёс в нейтральное положение, не всегда возможный при большом трении в механизмах. Причём эта функция работает не постоянно, в парковочных режимах возврат и переменное усиление не требуются.

Наоборот, при взаимодействии с системой стабилизации энергичный самовозврат необходим для курсовой стабилизации автомобиля, даже если водитель потерял управление. Выполняются и упреждающие действия, подобные тому, как опытный водитель выводит машину из заносов и сносов.

При автономном управлении ЭУР становится исполнительным механизмом для функции отслеживания разметки, автоматического объезда препятствий и адаптивного круиз-контроля в поворотах. Через него могут передаваться предупреждающие сигналы в виде толчков и вибраций.

Типы конструкции

Сервопривод ЭУР может встраиваться в рулевую колонку или непосредственно в рулевой механизм. Первое решение используется на лёгких бюджетных автомобилях, а второе на более массивных или спортивных.

Непосредственная связь с рулевой рейкой обеспечивается отдельной винтовой, червячной или шестерёнчатой передачей, отдельно от пары шестерня-рейка рулевого вала.

Таким образом можно передавать значительное усилие и делать это максимально точно. Но и цена устройства возрастает.

Схема

Электросхема ЭУР включает в себя блок управления, разъём с фазовыми контактами электродвигателя, два разъёма датчиков момента и положения, кабель питания, соединённый с основным монтажным блоком автомобиля, интерфейсный разъём для связи с контроллерами прочих систем и приборной панели.

Входными сигналами выступают:

• датчик скорости автомобиля;
• датчик направления поворота руля;
• тензометрический датчик момента на рулевой колонке;
• датчик скорости вращения рулевого вала там, где эта информация используется;
• двунаправленный сигнал диагностики;
• сигнал тахометра;

Выход блока работает непосредственно на фазовые обмотки двигателя, обычно асинхронного. Питание поступает по двум контактам, от замка зажигания и от клеммы аккумулятора, через установленный в монтажном блоке мощный предохранитель.

Отдельная стабилизированная цепь питания датчиков формируется в блоке управления.

Плюсы и минусы системы ЭУР

Электроусилители при работе развивают слабый крутящий момент по сравнению с тем, как работает усилитель гидравлический. Из-за этого их применяют только на легковых авто, грузовые по-прежнему оснащаются гидравликой. Это единственный существенный недостаток систем ЭУР среди множества достоинств:

• Благодаря электроприводу такие усилители довольно надежны и практически не нуждаются в обслуживании.
• Простота. Нет никаких ремней, насосов и гидравлических жидкостей.
• Снижение расхода бензина до 200 грамм на 100 км по сравнению с усилением от ГУР, поскольку ЭУР не отнимает энергию силового агрегата через ременную передачу.
• Возможность менять настройки и величину усиления в разных режимах езды.

К плюсам электроусилителей можно прибавить и компактность, потому что все элементы размещены в одном блоке. Но и в случае поломки менять придется весь блок, что обойдется недешево.

Строение конструкции

Вариантов строения электроусилителя много, поэтому для наглядности рассмотрим продукцию лидера в этом производстве, в лице компании ZF — электроусилитель марки Servolectric. ЭУР подбирается и «ставится» с учетом конкретного типа автомобиля. На миниатюрных легковушках электроусилитель ставится на рулевой вал, среди авто второго класса передача вспомогательного усиления происходит через установленную шестерню, а в случае с легкими коммерческими автомобилями и внедорожниками отмечается использование параллельноосевой конструкции.

Так как легковым автомобилям большое воздействие от ЭУРа не требуется, следящий привод и электродвижок на такие машины устанавливаются настолько миниатюрные, что все оборудование без проблем помещается под рулем в самом салоне авто. Вместе с этим, там же размещаются и все датчики. Такое расположение очень удачно даже потому, что вся конструкция качественно оберегается от воздействия высоких температур и загрязнения.

Среднеразмерные авто оснащаются электроусилителем с парой шестерней. Через одну из них на рейку поступает усиление от руля, а через вторую дополнительное усиление от электрического мотора.

Дабы создать большее усиление, используется параллельноосевая конструкция. Здесь, для придания линейного движения ролевой рейке задействуется зубчатоременчатый привод и специальный механизм.

Вне зависимости от того, какой принцип конструкции использовался, в случае неисправности водитель сможет и дальше безопасно перемещаться на своем автомобиле, благодаря присутствию прямого механического контакта между колесом и рулем.

Преимущества и недостатки ЭУР

Нет ничего идеального, и к ЭУР это тоже относится. Есть у этой системы и плюсы, и минусы, которые нужно учитывать при выборе автомобиля

Преимущества ЭУР:

1. Основной плюс – простота конструкции и отсутствие сложной гидравлики. Не нужно беспокоиться о тормозном цилиндре, прокладках, замене жидкости. Для обслуживания понадобится разве что смазка механического привода.
2. Меньше поломок, ведь чем проще система, тем меньше в ней отказов. Особенно хорошо это видно на тех ЭУР, которые размещены на рулевой колонке.
3. Экономия топлива. Дотошные европейские эксперты посчитали, что если не использовать привод от двигателя автомобиля, это позволит снизить расход топлива. ЭУР включается только когда выполняется поворот.
4. Возможность настройки, программирования или отключения усилителя. Это позволяет лучше контролировать автомобиль и настроить обратную связь «под себя».
5. Приятный бонус – бесшумная работа. Если узел исправен, он вообще никак не звучит.
6. И, как ни странно, цена ЭУР ниже, чем цена ГУР.

Недостатки ЭУР:

1. Большинство минусов связано с ремонтом ЭУР. И в первую очередь это стоимость такой услуги. Зачастую электродвигатель при неисправности меняют полностью, то же относится и к датчикам. А цена ремонта или замены рулевой рейки с интегрированным ЭУР – вообще печаль-беда.
2. Высокая информативность доступна только в дорогих современных моделях усилителя.
   Могут выйти из строя или засбоить датчики, после чего электроусилитель перестает адекватно работать.
3. И, наконец, малопонятная система дает простор для махинаций мастеров на СТО.

Надежность

Слабое место в
гидроусилителе – это насос. С ним может произойти все, что угодно –
изнашивается редукционный клапан, подшипник, лопатки ротора, люфтит вал и даже
лопается корпус. Благо, случается это не сразу, и вовремя заметив гудящий
насос, можно обойтись мелким ремонтом. Что касается пробега, гидроусилитель
зачастую «делает мозги» после 200 тысяч километров. «Золотое правило» опытных
водителей – при неисправности проверять работу всех элементов и менять
подозрительные сразу. Тщательно перебрав насос один раз, больше не будет
проблем при его эксплуатации даже через 150 тысяч километров.

Насос ГУРа
Насос ГУРа в разобранном виде

Электроусилитель не
имеет сложной агрегатной части, но тоже порой дает сбои. В основном это
электроника. Вот лишь малая часть проблем, с которыми владельцы сталкиваются на
промежутке в 100-200 тысяч километров:

• неисправность
  сигнальных датчиков;
• ошибки в
  программном обеспечении;
• нарушение
  калибровки датчика положения руля;
• нарушение питания
  электроусилителя;
• износ и люфт
  привода рейки, а также редуктора.

От электроусилителя
идет куча датчиков, проводов, из-за которых ЭУР глючит на ровном месте, даже от
влажной погоды. Кстати, не исключено, что проблема будет в окислившемся блоке
управления. Найти, какой контакт замкнул и где, может только специалист – иначе
придется буквально переезжать в гараж. Еще одна проблема – это электрический мотор,
который боится перегрева. Если выезжать на грунтовую дорогу, можно незаметно
перегреть мотор ЭУРа. Да, защита предусмотрена, но не всегда она срабатывает.
Механические поломки в ЭУР тоже случаются, но редко и на большом пробеге. Это
износ подшипников, втулок и червячной шестерни.

Средний ресурс ЭУР – 150 тысяч километров.
Дальше владельцу придется готовиться к непредвиденным поломкам.

Как это работает?

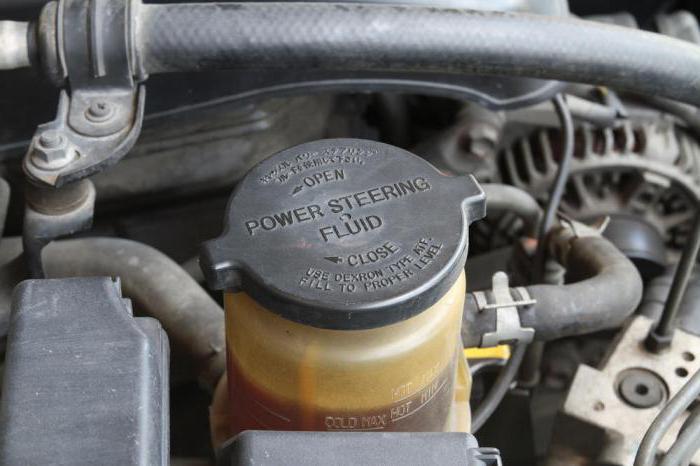

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
3. Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

Возможности и сильные стороны

Основная сильная сторона электроусилитея в сравнении с ГУРом заключается в надежности и экономичности первого. Такая конструкция не отнимает энергию у двигателя, и только это позволяет экономить на топливе порядка 0,4-0,8 литров на каждые 100 км (конкретный показатель зависит от режима движения). Как следствие, падает количество вредных выбросов, от 10 до 20 г/км.

Электроусилитель подключается только в моменты поворота руля, во время прямого движения энергии он не потребляет. Конструкция ЭУРа компактнее и занимает гораздо меньше места по сравнению с гидроусилителем, а также он не требует обслуживания.

Работа ЭУР происходит тише и стоимость его намного ниже, но в то же время в случае его поломки ремонтные работы обойдутся дороже. Высокая стоимость обусловлена тем, что в случае неисправности недееспособные узлы нужно менять целиком.

ЭУР можно настраивать в зависимости от вида ТС и конкретных условий движения. Водитель с помощью кнопки на панели имеет возможность отключить устройство от датчика скорости, что обеспечит «легкость» руля и, как следствие, комфортное передвижение в условиях города.

Одну и туже модель ЭУРа можно с помощью программы настроить под разные модели авто. Электроусилитель имеет возможность возвращать руль в «ноль», а также автоматически удерживать колеса в среднем положении (например, в случае разного давления в шинах).

Сообщение ЭУР с другими электронными системами в транспортном средстве позволяет использовать первый:

• В качестве вспомогательного «инструмента» при парковке.
• Для удержания транспортного средства на полосе движения.
• Для стабилизации авто, например, в случаях резкого объезда неожиданно появившегося препятствия.
