Система зажигания зил 130: зиловодам на заметку

Как проверить стартер

Чтобы проверить функционирование, необходимо осуществить осмотр на стенде без нагрузки по схеме. Электродвигатель нужно включить на время до 1 минуты.

В случае несоответствия величин частоты вращения якоря запчасти и показателей потребляемого тока с цифрами из технической документации понадобится проверить стартер на полноценную работоспособность и выполнить ремонт.

Разбор элемента ЗИЛ 131 происходит в следующей последовательности по схеме:

По окончании разборки необходимо выполнить проверку всех конструктивных элементов системы для оценки их пригодности и корректной работы.

Схема электропроводки зил 131 цветная с описанием

Схема подключения стартера ЗИЛ 131

3 — шунт указателя тока;

4 — аккумуляторная батарея;

В некоторых случаях происходит неравномерное изнашивание у шеек вала. В таком случае необходимо выполнить зачистку или отшлифовать деталь. Биения между шейками не должны превышать значение в 0,1 мм.

Далее нужно посмотреть состояние коллектора. Внешняя поверхность должна иметь гладкую структуру, без признаков видимого подгара. Если запчасть находится в чрезмерно загрязненном виде, или заметен подгар, берут ветошь, смачивают ее в бензине и протирают ей те места.

Зачистка коллектора при помощи специальной шлифовальной шкурки марок ПБ, 15 15 А4 МА, ГОСТ 6456…82* осуществляется в случае, если простая протирка тряпкой не помогла. Если коллектор сильно изношен, то требуется проточить.

Исторический экскурс

Вполне логично, что прошлые наработки завода, а именно комплектующие от тяжелых грузовых авто решено было максимально унифицировать с новым классом:

1. На ЗИЛ 5301 устанавливалась кабина типа 4331;
2. В трансмиссии использовалась коробка передач от ЗИЛ 130.

За 1995 год была изготовлена опытно-промышленная партия из 200 авто, которая приступила к полноценным натурным испытаниям, а видео о новой модели тут же облетела все новостные телеканалы страны:

1. По итогам года результат обкатки признан успешным;
2. Концепция «мерседесовского шасси» одобрена в качестве платформы;
3. Базовой моделью фургона стал ЗИЛ-5301 с трехсекционным кузовом объемом 15,5 м. куб.;
4. Серия ЗИЛ 5301 получила собственное имя «Бычок», из-за кабины с высоким расположением фар, напоминавшим очертания животного;
5. За 1996 год выпуск «Бычков» составил 1350 автомобилей.

Конструкторы пытались максимально унифицировать детали нового грузовика

Обслуживание

Замену моторного масла в двигателе ЗИЛ-130 производят с интервалом 6000 – 10000 км в зависимости от условий эксплуатации. Объем масла в двигателе ЗИЛ-130 составляет 9 литров. Какое масло лить? Для двигателей было рекомендовано применять моторные масла всесезонно до минус 30°С — масла М-6/10В (ДВ-АСЗп-ЮВ) и М-8В, при ниже минус 30°С масло АСЗп-6 (М-4/6В,). По классификации SAE можно использовать круглый год полусинтетические моторные масла SAE 10W-40. В регионах с температурами ниже -25°С, можно залить синтетику SAE 5W-40, 0W-30. Так же допускается при жарком климате использовать минеральное масло 15W-40. Cистема охлаждения двигателя автомобиля ЗИЛ-130 вмещает в себя 28 литров охлаждающей жидкости. Раз в 40000 — 50000 км рекомендуется промывать систему охлаждения. Свечи зажигания — А-11 или А-11В. Величина зазора между электродами в летний период 0,8 — 0,95 мм, в зимний период рекомендуется уменьшить зазор до 0,6-0,7 мм.

Читать дальше: Honda civic hybrid характеристики

В судьбе старейшего автомобильного завода России (1916 год основания), названного в честь Ивана Алексеевича Лихачёва, главную роль сыграли два одноимённых изделия, автомобиль и двигатель ЗИЛ 130. Оба агрегата стали олицетворением предприятия, надолго закрепив за ним славу производителя надёжных, долговечных и не «убиваемых» машин и силовых установок.

Начало выпуска стартовало в 1964 году. Мотор для автомобиля создавали, беря за основу тяговую установку ЗИЛ-111, внеся в конструкцию много изменений. Полученный продукт известен каждому жителю нашего региона, поскольку в конце производственного периода по дорогам курсировало свыше 3000000 экземпляров «сто тридцатых». Для того времени и машина и двигатель – образец качества, и неприхотливости. Показатели повлияли на популярность изделия, сделав востребованным и незаменимым среди грузовой техники.

Ремонт своими руками

Для починки указанного узла и регулировки сцепления ЗИЛа-130 потребуется специальный стенд.

Сборка узлов трансмиссии осуществляется в следующем порядке.

1. Производится монтаж шарикового подшипникового механизма, для чего стопорное кольцо помещается в предусмотренную канавку блока.
2. Подшипник монтируется в специальное гнездо на ведущем валу, при этом выточка элемента должна быть обращена наружу.
3. После размещения основного вала на стендовом столе, производят запрессовку подшипникового устройства при помощи специального станка. Кроме того, потребуется оправка, посредством которой элемент забивается в шейку вала до упора.
4. При помощи динамометрического ключа затягивают гайки с усилием 20 кГм. Бортик должен помещаться в пазу первичного валика.
5. Солидолом или его аналогом обрабатывают внутренние части шестеренок, затем устанавливают роликовые подшипники. Последний элемент следует монтировать без натяга. После проведения процедуры выполняют диагностику на предмет свободного вращения деталей, без выпадения из своих гнезд.
6. Монтируется стопорное кольцо.
7. Перед сборкой синхронизаторов второй и третьей скорости коробки передач ЗИЛ-130 в механизм помещают три фиксирующие опоры, фрезерной частью наружу.
8. Далее потребуется совмещение отверстий указанных выше деталей. Затем производится запрессовка колец.
9. Выполняют сборку трех креплений при помощи пружин и шариков, которые монтируются в предусмотренные гнезда каретки. Аналогичные работы проводят со вторым кольцом, устанавливаемым на блокировочные пальцы.

Смотреть галерею

Особенности электрооборудования

На автомобиле использовалась традиционная для отечественного автопрома:

1. Однопроводная схема, где роль второго провода выполняет металлический кузов автомобиля;
2. Все электрооборудование рассчитано на напряжение 12 В;
3. Стартер работает от напряжения 24 В (для этого устанавливается второй аккумулятор);
4. Основные цепи защищены плавкими предохранителями;
5. В качестве основы согласно унификации деталей использовалась электропроводка ЗИЛ 4331 – преемника ЗИЛ 130.

Заводская инструкция указывала каталожные индексы применяемых деталей

Особенности проводки кабины

Унаследовав от «больших» собратьев высокую кабину, конструкторами без особых изменений была задействована и внутрисалонная схема проводки ЗИЛ Бычок.

Это позволило:

1. удешевить расходы на сборку;
2. а для потребителей – предложена приемлемая цена на «развозной» городской грузовик.

Фото кабины, унифицированной со старшими моделями прошлых лет

Старая кабина унаследовала и некоторые «особенности» предшественника.

В связи с чем, эксплуатирующие данный автомобиль владельцы вынуждены были своими руками дорабатывать недочеты, а именно:

1. мощности электрического насоса омывателя не хватало, поскольку вода вначале подавалась на правую щетку, затем на среднюю и только потом на щетку стеклоочистителя со стороны водителя;
2. дополнительная врезка в капот двух распылителей решала проблему.

Панель приборов

Основные трудности в эксплуатации возникают в работе:

1. замка зажигания;
2. выключателя массы (расположен за аккумуляторным ящиком).

В панели приборов использовалась модернизированная проводка ЗИЛ 4331

Проблемы в работе стартера

Несмотря на то, что в схеме подключения стартера на деталь оказывается меньше нагрузки, чем на другие системы и углы ТС, даже при малых нагрузках не исключена поломка. Вероятные неполадки:

1. Медленно вращается коленчатый вал. Это происходит из-за высокой вязкости масла, окисления контактов кабеля, уменьшения заряда внешнего источника.
2. Не осуществляется подключение механизма. Причин бывает несколько: поломка реле, контактов, нарушение схемы.
3. Неприятные звуки в шестерне появляются из-за некорректного замыкания контактов в схеме.
4. Работа якоря не инициирует движение коленвала. Такое явление происходит вследствие буксировки муфты или препятствий в перемещении элемента по валу.
5. Чересчур долгое подключение стартера ЗИЛ 131 обусловлено заеданием замка зажигания или обмотки, а также неправильным функционированием контактов, нарушением их схемы.
6. Лишний шум при работе может возникнуть ввиду ослабления соединения деталей или замедленного выхода шестерни.

Рекомендуется не допускать поломок устройства, поскольку при его полном выходе из строя хозяину придется заплатить немало денег.

Из материала стало известно, что представляет собой стартер ЗИЛ 131 согласно базовой схеме, каково его предназначение и как подключить механизм. Деталь довольно надежна и долговечна. При грамотном подключении по схеме, а также своевременном и должном обслуживании она прослужит десятки лет.

=>

Грузовик ЗИЛ 131 в течение многих лет применялся в качестве военной техники. По прошествии времени он стал все чаще применяться в сельскохозяйственных работах. В материале описана схема подключения стартера ЗИЛ 131 и факторы, влияющие на его работу.

Цветная электрическая схема электрооборудования ЗИЛ 131 и 130 с описанием проводов

Многоцелевой грузовик ЗИЛ 131 многие годы использовался в армии, и после модернизации его продолжают эксплуатировать в различных отраслях народного хозяйства. В статье рассматривается электрооборудование грузовика, основные неисправности, дается схема электрооборудования ЗИЛ 131 цветная.

Особенности электрооборудования

С 1966 по 1086 год ЗИЛ 131 выпускался в неизменном виде (автор видео — Иван Зенкевич PRO автомобили).

Затем вышли три его модификации:

• с карбюраторным двигателем;
• с дизельным двигателем;
• с неэкранированной проводкой для гражданских нужд.

Грузовик имеет высокие эксплуатационные качества, но кроме них в его конструкции есть особенности, которые отечественные производители не применяли на других машинах:

• установлен бензиновый двигатель с 8-ю V-образным расположением цилиндров, имеющий 16 клапанов;
• традиционная система зажигания заменена на бесконтактную, оборудованную электронным коммутатором;
• использование экранированной герметичной электропроводки позволило эксплуатировать ЗИЛ 131 в любых погодных условиях.

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.

Возможные неполадки проводки

Недостатком бесконтактной системы грузовика в былые времена являлось недостаточное количество электронных деталей и их надежность для эксплуатации в суровых погодных условиях.

Неполадки проводки могут возникнуть по причине:

• обрыва цепи;
• повреждения токоведущих элементов: жил, контактов, проводов;
• плохого контакта в местах соединения;
• окисление клемм и контактов;
• повреждения изоляции;
• отсутствия питания.

Обрыв в электрической цепи можно определить с помощью вольтметра или контрольной лампочки.

Оборванные провода нужно заменить целыми. Если нет возможности сделать замену, можно временно соединить оборванные концы провода, обмотав их изоляционной лентой.

Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.

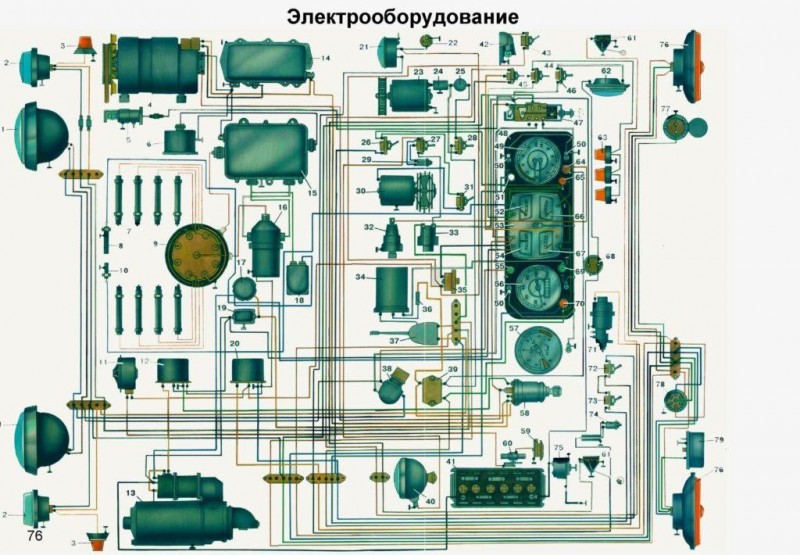

Электрическая схема

В грузовом автомобиле ЗИЛ 131 установлена однопроводная система электрооборудования с номинальным напряжением 12 В. С корпусом машины соединены минусовые клеммы источников питания.

Фотогалерея «Схемы электрооборудования ЗИЛ»

Видео «О двигателе ЗИЛ 131 »

В этом ролике рассказывается о двигателе ЗИЛ 131 с описанием его работы (автор видео — Азбука Автозапчастей Острогожск).

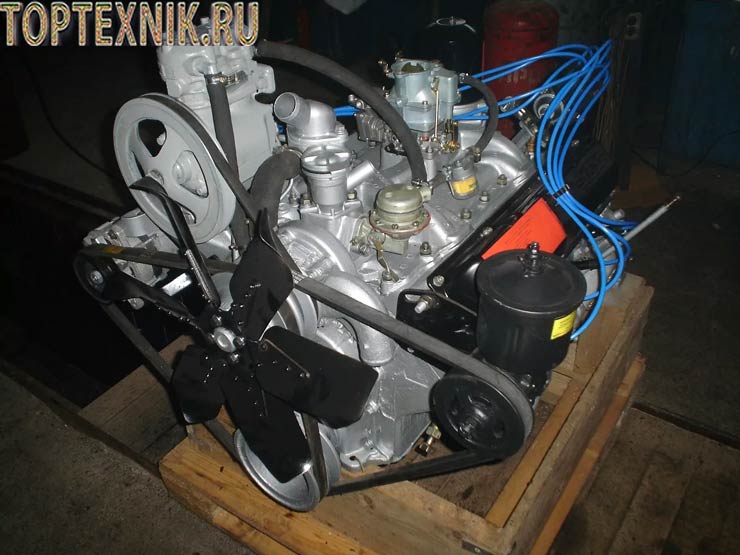

Двигатель ЗИЛ 130 – устройство

В состав устройства входят такие элементы:

Остов мотора.

Остов, мотора по размерам больше остальных деталей, изделие используется как основа, на которую крепят узлы. Сплав изделия, чугун повышенного качества. В основу ставятся мокрые цилиндры, уплотнённые вверху для предотвращения сдвига по оси, нижняя часть зажимается резиновыми обручами. Пустоты, в которых циркулирует жидкость, разделены сечениями, образующими закрытые полости для увеличения жёсткости. Конструкция добивается ресурса на уровне 200000км пробега.

• Толщина / высота цилиндра, (мм) -7,5/188,5;
• Материал верхней вставки и глубина установки, (мм) – чугун стойкий к коррозии, 50.

Остов мотора:

Вытеснитель.

Вытеснитель трансформирует газовый напор в функционирование механизма. Делается это с участием пальца вытеснителя, шатуна и коленчатого вала. Сплав изделия – алюминий, верх имеет канавки, для монтажа колец. Низ вытеснителя служит направлением для перемещения цилиндром. Низ оснащён утолщениями с отверстием, в которое устанавливают палец. Что бы минимизировать трение, верхнюю прорезь кольца размещают в обруче из чугуна. Для притирки, вытеснители покрывают оловом.

• Сечение вытеснителя, (мм) – 100,00;
• Компрессионное возвышение (мм) – 62,4;
• Вес, (г) – 800.

Поршень, гильза, палец мотора:

Палец вытеснителя.

Предмет предназначен для сочленения вытеснителя и шатунной головы. Материал изготовления пальца – сталь, которую закаляют высокочастотными токами. Визуально изделие выполнено, в виде пустотелого цилиндра, на моторе предусмотрены «плавающие» пальцы, это говорит о том, что деталь вертится в местах фиксации, что бы уравновесить стирание. Что бы торцы поршневого пальца не повредили поверхность цилиндра, перемещение по оси ограничено стальными обручами, закреплёнными в приливах вытеснителя.

• Наружное/внутреннее сечение цилиндра, (мм) – 28/19;
• Длина пальца, (мм) – 82.

Палец вытеснителя мотора:

литра ЗИЛ 130 схема

Первичный Первичный

вал вал изготовляется из стали 25 ХГМ, нитроцементованного глубина слоя 0,6…0,8 мм, твердость поверхностного слоя твердость 61…66, НRCэ сердцевины HRCэ 37…46.


Основные данные мест посадочных вала, допустимые износы шлицев, гнезд и шеек вала под подшипники, а также шестернях о данные.

• Толщина зубьев прямоточных шлиц-5, 855…5, 805
• Диаметр гнезда под роликовый 980 — 43,подшипник…44, 007
• Диаметр шейки вала шариковый под подшипник — 60,003…60,023
• Диаметр конца шейки вала — 24,975…24,995

Вторичный Вторичный





вал вал изготовлен из стали 25 ХГМ, нитроцементации глубина 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, сердцевины твердость HRCэ 37…46.

Биение шеек вторичного относительно вала оси допускается не более 0,05 мм. Применение выкрошенным к шеек цементированным слоем усталостного характера не Параметры.

допускается шлицев шеек вторичного вала

• шейки Диаметр переднего конца вала под подшипник роликовый — 29,939..29,960
• Диаметр шейки шариковый под подшипник — 50,003…50,020
• Диаметр под шейки втулку шестерни постоянного зацепления передачи четвертой — 47,003…47,020
• Диаметр шейки косозубую под шестерню постоянного зацепления второй 920 — 60,передачи…60,940
• Толщина зуба шлицевой вала части под синхронизатор:
- второй и третьей четвертой — 8,88…8,94
- передач и пятой передач — 10,90…10,95
• Толщина зуба части шлицевой вала под шестерню первой Толщина — 10,88…10,94
• передачи зуба шлицевой части вала фланец под — 5,99…5,94

Промежуточный вал





Промежуточный вал стали из изготовлен 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость слоя поверхностного HRCэ 58…61, твердость сердцевины HRCэ 35…45.


шеек Биение промежуточного вала относительно оси более не допускается 0,04 мм. Неисправные шейки вала могут отремонтированы быть хромированием  с последующей их обработкой под размеры номинальные.

Схема переключения передач ЗИЛ При





• 130 активации первой скорости на КПП модели автомобиля 130 и 131 зубчатое колесо перемещаться начинает по канавкам и попадает в зацепление с карданом режима первого КПП на промежуточном валу. В данном крутящий случае момент начинает переходить от первичного посредством шкива шестеренок и других вспомогательных элементов на диск вторичный. Показатель передаточного числа составляет 7.44.

• автомобилист Когда включает вторую скорость, муфта, синхронизаторе на установленная, начинает воздействовать на зубчики шестеренки передачи этой. В результате того, что этот уже компонент функционирует с компонентов промежуточного зубчатого крутящий, то колеса момент начинает переходить от первичного вторичный на элемента. При этом момент проходит все через колесики с зубьями, а также кардан данном. В синхронизатора случае показатель передаточного числа том 4.1.

• В составит случае, когда водитель активирует скорость третью, диск синхронизатора перестает воздействовать на элементы и детали второй передачи. Муфта будет шлицам по переходить и попадает в сцепление с компонентом третьего КПП режима моделей 130 или 131. А элемент этот, в свою очередь, уже сцеплен с третьей колесом скорости промежуточного кардана. Таким крутящий, образом момент начинает переходить от ПВ посредством элементов вспомогательных и сцепления на вторичный шкив. Показатель числа передаточного составляет 2.29.

• При активации четвертого начинает, режима функционировать соответствующий синхронизатор. Муфта компонента этого будет перемещаться и сцепится с шестернями режима соответствующего КПП, который, в свою очередь, сцеплена уже с колесом ПВ. В принципе, процесс перемещения момента крутящего является идентичным описанному выше — поступает момент на вторичный шкив. Здесь показатель числа передаточного будет равен 1.47.


• Затем, когда решит автомобилист включить пятый режим, муфта сцепится синхронизатору с соответствующим диском четвертой скорости. перемещаясь, Далее посредством движения зубчиков на ПВ, муфта оба соединяет диска в один и уже он начинает данном. В перемещение случае она осуществляется на кардан 130 модели или 131. Показатель передаточного будет числа равен 1.

• В целом процесс активации хода заднего является идентичным тем, которые описаны были выше. Только в этом случае момент крутящий будет передаваться от ПВ на вторичный через шесть все шестеренок, а коэффициент передаточного числа Как 7.09. составит вы видите, принцип работы агрегата в особо не целом сложный и достаточно схож с традиционной трансмиссией механической, разница заключается только в отдельных Источник.

Электрооборудование ЗИЛ 131

Обладая внедорожными качествами, «сто тридцать первый» также являлся родоначальником некоторых решений, ранее не использовавшихся в производстве грузовых моделей:

• На автомобиле устанавливался бензиновый 16-клапанник с V-образным расположением цилиндров;
• Традиционная система зажигания заменялась на бесконтактную с электронным коммутатором;
• Герметичная и экранированная электропроводка ЗИЛ 131 позволяла работать в самых сложных погодных условиях;

Все нюансы подлежали доскональному изучению

Справочно: Инструкция предписывала на случай поломки или отказа электронного коммутатора переход на работу с аварийным генератором импульсов. Он позволял оставаться автомобилю в движении порядка 30 часов.

Модернизированная система зажигания

В те годы на западе появилась бесконтактная система зажигания. Несмотря на то, что цена компонентов была высокой, ее посчитали перспективной и после доработки под отечественные стандарты стали серийно устанавливать на автомобилях ЗИЛ 131.

Также конструкторы предусмотрели обслуживание и регулировку ее узлов своими руками в полевых условиях.

Несмотря на кажущуюся сложность, схема была достаточно простой

Особенности обслуживания

Применительно к ЗИЛ 131 основной сложностью при обслуживании являлся постоянный дефицит узлов и агрегатов. В частности:

• Много нареканий вызывала проводка ЗИЛ 131 (экранированная) из-за низкого качества материалов;
• Частые отказы конденсаторов, что вынуждало переходить на контактную схему;
• Обилие электроники в схеме электрооборудования бесконтактной системы зажигания затрудняла самостоятельное обслуживание.

На видео ниже вы сможете узнать и о других особенностях данной модели.

Выражаем уверенность, что изложенные факты и представленные схемы помогут в обслуживании данного транспортного средства. Сам же автомобиль достаточно надежен и доказал это своим многолетним стажем работы на самых разных направлениях работы.

ЗИЛ ЗИЛ 131 Схема электрооборудования автомобиля ЗИЛ-131Н и седельного

banga.ua

Выбор комплектующих

Оригинальный стартер для автомобиля ЗИЛ-130 обойдется владельцу транспортного средства в 9-10 тысяч рублей. Деталь маркируется заводским номером СТ230К4-3708000. Чтобы не наткнуться на подделку, внимательно осмотрите стартер на наличие повреждений, посторонних надписей.

Если вас не устраивает стоимость оригинальной детали, рассмотрите вариант с покупкой аналогов. Они не сильно отличаются по эксплуатационным характеристикам, но стоят на 20-40% дешевле.

Например, выпуском аналогов занимается компания Pekar. Стартер под артикулом 230K43708000 стоит порядка 7,5 тысяч рублей и отличается высоким качеством. Так как ЗИЛ 130 – уже устаревшая модель грузовика, найти более дешевые варианты будет сложно. Впрочем, всегда можно рассмотреть вариант покупки б/у стартера с рук. Главное – удостовериться в его работспособности.
