Карбюраторный автомобиль

Когда с конвейера только начали сходить первые ВАЗ 2110, их комплектация включала карбюратор, который впоследствии сменил инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Проводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

Более того, если вы, к примеру, решите поменять карбюратор на инжектор, у вас не возникнет особых проблем, вы сможете установить все электрооборудование довольно легко. Дело в том, что как в более старых ВАЗ 2110, так и в современных, подкапотная электрика почти не отличается.

Электрическая схема карбюраторного автомобиля

Более того, подкапотная проводка имеет идентичные штекера. Конечно же, при подобной переделке своими руками лучше всего поменять весь жгут проводов, поскольку старые могут иметь незаметные глазу дефекты и неполадки.

Единственное, что вам придется добавить, устанавливая инжектор, а с ним и необходимые узлы, — это проложить дополнительный провод от бензонасоса к бортовому компьютеру.

Такая замена будет оправдана, поскольку карбюратор – это уже устаревшая деталь автомобиля. Он и менее надежен, и не в силах обеспечить такую точную подачу топливной смеси.

Особенности электросхем машин семейства ВАЗ-2110

Автомобили ВАЗ 2110 оснащались различной проводкой, которая зависит от типа установленного двигателя. Первые годы производства машина оборудовалась карбюраторным двигателем, а затем стали применяться моторы с распределенным впрыском, оснащенные 8 и 16-клапанной головкой. Электрика инжекторного автомобиля заметно сложнее, поэтому есть смысл начать рассмотрение электросхемы ВАЗ 2110 с карбюратором.

Перечень электрооборудования, установленного на ВАЗ 2110, имеет отличия по годам выпуска. Более того, в одно и то же время могли выпускаться машины, отличающиеся штекерами подключения.

Меры профилактики

Какие профилактические меры позволят избежать неполадок в работе проводки:

• любые ремонтные работы, связанные с электрикой, должны производиться при отключенном АКБ;
• в свою очередь, отключение клемм аккумулятора, а также их подключение должно осуществляться только при выключенном зажигании;
• при поломке предохранителей возможна установка исключительно штатных устройств (любые самодельные детали из кусков проволоки ставить нельзя), соответствующих номиналу;
• при заведенном двигателе отключать аккумулятор нельзя, так как это может спровоцировать неполадки в работе генератора;
• всегда нужно следить за состоянием приводного ремня генератора — на нем не должно быть следов повреждений и дефектов;
• сварочные работы должны осуществляться при отключенном АКБ и генераторе, а также ЭБУ, поскольку это может стать причиной серьезной поломки;
• периодически нужно прочищать клеммы АКБ.

 Загрузка …

Базовый принцип функционирования электрооборудования

Ваз 2110 схема проводки

• кузов автомобиля выполняет роль отрицательного провода;
• все потребительские выводы вместе с источниками электроэнергии имеют прямое соединение с кузовом автомобиля.

Провод питания всегда на всех схемах маркируются в красный цвет и обозначается буквой «П», так как он подаёт питание к положительной клемме аккумулятора.

Ключевые особенности функционирования электрооборудования автомобиля

Ваз 2110 схема электропроводки

Как только, замок зажигания оказывается в положении «включено», тут же происходит активация узлов и запуск соответствующих электронных агрегатов. Электропроводка ваз 2110 всё время находится под напряжением и регулирует подачу электрического тока на следующие электронные агрегаты:

• электронный узел фар дальнего света;
• крупные (основные) огни (фары) автомобиля;
• на световой стоп-сигнал, который располагается позади автомобильного кузова и автоматически включается при нажатии на педаль газа;
• освещение салона автомобиля;
• клаксон (звуковой сигнал);
• систему охлаждения и другие агрегаты, которые встроены в автомобиль и требуют электрический ток для своего функционирования.

Ваз 21101 схема электропроводки

Устройство и функционирование бесконтактной системы зажигания

Ваз 21102 схема проводки

Сегодня бесконтактная система применяется с целью повысить эффективность искрообразования топливной смеси в моторе. Данная система представлена следующими компонентами:

• стандартной автомобильной аккумуляторной батареей;
• прерывателем системы зажигания;
• прерывателем реле системы зажигания;
• соответствующими свечами зажигания;
• системным электронным модулем;
• контроллером электрическим;
• датчиком коленчатого вала;
• задаточным диском.

Ваз 21102 схема электропроводки

Предохранители играют важную роль в общей схеме проводки, так как защищают инжектор от всевозможных коротких замыканий. Однако, далеко не все электронные агрегаты автомобиля оснащены предохранителем, в частности:

• как известно, электрический ток от аккумулятора к основной батарее подаётся по релейному проводу, который не имеет предохранителя;
• провода цепи зажигания и запуска автомобиля также не имеют предохранителя(см.Ваз 2110: как проводится замена предохранителей);
• генераторная проводка, также не оснащена предохранителем.

Общий принцип функционирования и строение проводки впрыскивающей топливной системы

Ваз 21103 схема проводки

Сегодня каждый автомобилист должен владеть информацией касательно строения и функционирования проводки системы вспрыскивания топлива. Общий алгоритм строения и функционирования:

• контроллер в схеме проводки системы впрыскивания играет ключевую роль, так как именно он регулирует количество топливной смести, которая поступает в форсунки;
• контроллер также занимается мониторингом поступающей информации извне;
• количество поступившего топлива напрямую зависит от длительности соответствующего электрического импульса, который поступает из контроллера на основании входной информации соответствующих датчиков.

Данные которые использует контроллер в ходе своего функционирования:

• информацию от датчика, который осуществляет регистрацию количества оборотов совершаемых двигателем в течение рабочего цикла;
• информацию от информационного датчика воздуха, который регистрирует темп и уровень расхода;
• информацию с датчика, который регистрирует работу коленчатого вала.

https://youtube.com/watch?v=SfCG2tKNvUs

• определяет длину соответствующего электрического импульса, который впоследствии будет направлен в форсунки;
• определяет величину необходимого импульса для свечи.

Ваз 21103 схема электропроводки

Цена ремонта проводки своими руками зачастую незначительная, однако, главная трудность заключается в установлении истинной причины неисправности. При изучении строения схемы проводки необходимо обязательно воспользоваться фото и видео — материалами. Конечно, инструкция по ремонту проводки есть, но случаев на практике слишком много и всех их даже теоретически невозможно описать, поэтому необходимо выработать практическое понимание. Главное знать, функциональное назначение основных элементов, которые представлены на схеме проводки.

Распространенные неисправности и варианты их устранения

Какие неполадки могут произойти в работе электроцепи:

1. Короткое замыкание. На практике такие неполадки обусловлены повреждением проводов или пробоем изоляции.
2. Обрыв проводки. Проблемы такого плана решаются путем замены поврежденных цепей. Если повреждение незначительное, то дефектное место можно обмотать несколькими слоями изоленты.
3. Плохой контакт оборудования с электросетью авто. При таких проблемах сразу же следует проверить качество подключения, то есть убедиться в том, что контакт на разъеме неработоспособный. Есть вероятность, неисправность удастся «победить» путем отключения и подключения разъема.
4. Скачки напряжения в сети. Неисправности такого плана могут быть связаны с использованием более мощных, чем позволяет бортовая сеть, потребителей энергии. Самой частой ошибкой является использование разветвителя в прикуривателе. Гнездо прикуривателя рассчитано на определенную мощность. Поэтому когда водитель пытается подключить к этому разъему несколько потребителей энергии, это может спровоцировать как перегорание предохранителя, так и скачок напряжения.
5. Поломка предохранительного устройства. Сам по себе предохранительный элемент используется для защиты оборудования, но время от времени эти детали перегорают из-за износа. Если перегорание случается систематически, то нужно искать проблему в проводке.
6. Неполадки в работе системы зажигания, в частности, речь идет о высоковольтных проводах. Такая проблема случается нечасто, но если она все-таки происходит, ее поиск может занять много времени. Дело в том, что симптомы повреждения высоковольтных проводов схожи с признаками выхода из строя свечей зажигания.
   Силовой агрегат начинает троить во время движения, ухудшается его мощность, запуск может быть затрудненным. Поэтому при появлении таких симптомов следует произвести диагностику высоковольтных кабелей. В них может быть повреждена изоляция (автор видео — Евгений Чурилов).

Как быть, если электрическое оборудование в машине перестает работать? Для начала нужно проверить наличие напряжения в электроцепи.

Для диагностики потребуется вольтметр, процедура проверки выполняется так:

1. Сначала тестер следует настроить в режим вольтметра.
2. Один из выводов тестера нужно подсоединить к минусовой клемме АКБ либо кузову своей «десятки». Удостоверьтесь в том, что контакт на кузове хороший.
3. Другой щуп тестера соединяется с подающим проводом в диагностируемой электроцепи. Конечно же, перед этим его следует отсоединить выходов оборудования.
4. Если в итоге на экране тестера появились цифры, это свидетельствует о том, что напряжение на данном участке цепи имеется и проводка в ней рабочая. Аналогичные действия выполняются с другими электроцепями.

Как найти короткое замыкание:

1. Сначала из гнезда предохранительного блока удаляется сам предохранитель, который отвечает за диагностируемую цепь.
2. Тестер следует перевести в режим вольтметра — один его щуп устанавливается в гнездо предохранителя. Учтите, при этом все электрооборудование в данной цепи следует отключить.
3. Попробуйте немного пошевелить провод — если в этот момент на дисплее тестера стали появляться значения, это говорит о том, что вы нашли цепь с коротким замыканием.

Рекомендуем ознакомиться

Он и менее надежен, и не в силах обеспечить такую точную подачу топливной смеси. Информация предназначена для самостоятельного ремонта автомобиля.
Подкапотная проводка имеет идентичные штекера.
F19 — 10А — Блокировка замков дверей. Стартерный узел, предназначенный для подачи искры на высоковольтные кабеля при попытке запуска двигателя. F17 — 7,5А — Лампа освещения салона.
При это можно оставить включенные фары при заглушенном двигателе, что приведёт к разрядке аккумулятора. F17 — 7,5А — Лампа освещения салона. Оснащался инжекторным клапанным двигателем объемом 1,5 литра. Чтобы самостоятельно менять или ремонтировать электрооборудование, необходимо знать его расположение.
Каждая электросистема, подключенная к бортовой сети, обладает отдельным жгутом с электроцепями. Электрический моторчик вентилирующего устройства охладительной системы силового агрегата автомобиля.

Переключатель стоповых огней. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. Независимо от выключателя зажигания работают: сигнализация дальним светом фар, часы, стоп-сигнал, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы.

Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Датчик определения уровня моторной жидкости в системе смазки. Стартерный узел автомобиля.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Будете смеяться, но работаю прямо на телефоне Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Контроллер определения износа тормозных колодок, расположенных на передних колесах. Не заменяйте плавкие предохранители на перемычки из-за этого может прийти в негодность блоки и устройства, а также возгорание проводки! Электрический моторчик системы блокировки замочного изделия, установленного на задней двери слева.
принцип работы генератора

ВАЗ 2110 — модификации

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация «десятки» с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI — самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина — 4950 мм, ширина — 1700 мм, высота — 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации «Гран-Люкс» включает:

• Электростеклоподъемники;
• Блокировка замков дверей;
• Блокировка замка багажника;
• Обивка сидений из бархата;
• Иммобилайзер;
• Передние сиденья с обогревом;
• Вентилируемые 14-дюймовые тормозные диски;
• Спойлер задка с дополнительным стоп-сигналом;
• Противотуманные фары.

Схемы жгутов ВАЗ-2112

Схема жгута панели приборов

1, 2, 3, 4 – колодки жгута панели приборов к жгуту переднему; 5 — колодка жгута панели приборов к жгуту боковых дверей; 6, 7, 8 — колодки жгута панели приборов к жгуту заднему; 9 – выключатель обогрева заднего стекла; 10 – переключатель световой сигнализации; 11 – переключатель стеклоочистителей; 12 – колодка жгута панели приборов к радиоаппарату; 13 – монтажный блок; 14 — комбинация приборов; 15 – контроллер управления отопителем; 16 – переключатель электродвигателя отопителя; 17 — колодка жгута панели приборов к жгуту системы зажигания; 18, 19 — колодки жгута панели приборов к жгуту коробки воздухопритока; 20 — выключатель зажигания; 21 – реле противотуманных фар; 22 – реле звукового сигнала; 23 — реле стеклоподъемника; 24 — реле стартера; 25 – реле обогрева сидений; 26 – выключатель наружного освещения; 27 – выключатель противотуманных фар; 28 – прикуриватель; 29 – плафон освещения вещевого ящика; 30 – выключатель освещения вещевого ящика; 31 – выключатель задних противотуманных фонарей; 32 – переключатель подрулевой правый; 33 – патрон подключения переносной лампы; 34 — выключатель освещения приборов; 35 – выключатель сигнала торможения; 36 – выключатель звукового сигнала; 37 – выключатель аварийной сигнализации; 38 – моторедуктор привода воздухораспределения; 39 – осветитель ВАЗ-2112; 40 — колодка жгута панели приборов к жгуту переднему; 41 – выключатель привода замка багажника; 42 – реле заднего противотуманного огня.

А – точка заземления жгута панели приборов.

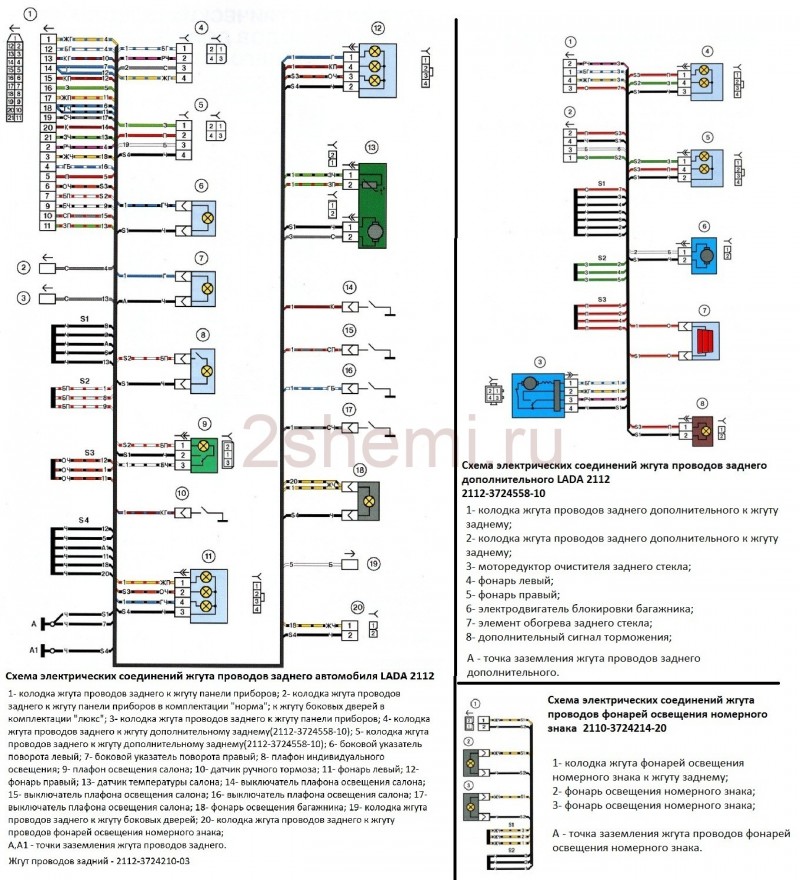

Схема жгутов задней части 2112

1. общая клеммная колодка жгута проводов для подсоединения проводке, идущей от панели приборов (на схеме под №1);
2. клеммная колодка жгута проводов для соединения с проводкой панели приборов автомобилей в комплектации «норма» и для подсоединения к жгуту боковых дверей для автомобилей в комплектации «люкс» (на схеме №2);
3. клеммная колодка заднего жгута для подсоединения к жгуту панели приборов (№3);
4. две клеммных колодки 4-х контактных (для модификаций 2112-3724558-10 16 клапанов). Обозначены на схеме под №4 и №5;
5. боковые указатели поворота (под №6 – левый), под №7 – правый);
6. питание на плафон индивидуального освещения (номер 8 на схеме);
7. питание плафона общего освещения салона (№9);
8. разъем датчика ручного тормоза (№11);
9. задние фонари (на схеме №11 –левый, №12 – правый);
10. разъем датчика температуры салона (№13 на схеме);
11. разъем для подключения 4-х салонных выключателей плафона освещения (на схеме под №№ 14,15,16 и 17);
12. разъем для фонаря освещения багажника (№18);
13. резервная колодка жгута проводов (на схеме №19). Может использоваться как разъем для подключения к жгуту проводов боковых дверей;
14. колодка для подключения жгута проводов фонарей освещения номерного знака (на схеме под №20);
15. точки заземления проводки обозначены на схеме как А и А1.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

• Распределитель топлива;
• Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Совет: если вы собрались ремонтировать инжектор, обязательно посмотрите схему электропроводки на ВАЗ-2106. Это даст вам возможность заменить все неисправные детали, не повредив общую работу проводки в автомобиле.

Обозначенные цифрами на схеме элементы приведены ниже:

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

• Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
• Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Совет: следите за тем, чтобы давление в системе подачи топлива не превышало значения 300 МПа. В противном случае вы увидите соответствующий значок на панели приборов и вам, скорее всего, придется проводить замену охлаждающей жидкости на ВАЗ-2110 .

Конструкция пропускной клапана. Регулирует положение перекрестной диафрагмы, которая подвергается постоянному давлению с трех сторон: с одной стороны давление самого заливаемого топлива, с другой стороны касательная нагрузка от всасываемых объемов воздуха, а с 3-ей стороны напряжение от закрепленной к клапану пружины.

Схема включения стартера Ваз 21110

1 – аккумуляторная батарея; 2 – генератор; 3 – стартер; 4 – выключатель зажигания

Написать ответ Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Купить этот сайт

Электрооборудование в автомобилях ВАЗ 2110,2111,2112 организовано по классической схеме, где отрицательные контакты электрических устройств соединены с массой кузова.

Многие потребители электроэнергии подключены через защитные плавкие предохранители. Защита электродвигателей (моторедукторы) очистителя ветрового и заднего стекла выполнена на биметаллических предохранителях многоразового применения.

Потребители высокой мощности (фары, бензонасос и т.д.) запитаны через коммутирующие реле. Реле и предохранители находятся в монтажном блоке, расположенном в салоне автомобиля.

Обозначения электрооборудования на схеме автомобилей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112.

1- блок-фара; 2 — датчики износа колодок передних тормозов; 3 — датчик включения электродвигателя вентилятора; 4 — электродвигатель вентилятора системы охлаждения двигателя; 5 — звуковой сигнал; 6 — генератор: 7 — датчик уровня масла; 8 — блок управления электромагнитным клапаном карбюратора; 9 — контроллер отопителя; 10 — выключатель клапана рециркуляции; 11 — лампа подсветки рычагов управления отопителем; 12 — коммутатор; 13 — концевой выключатель карбюратора; 14 — датчик контрольной лампы давления масла; 15 — свечи зажигания; 16 — электромагнитный клапан карбюратора; 17 — датчик указателя температуры охлаждающей жидкости; 18 — датчик-распределитель зажигания; 19 — катушка зажигания; 20 — стартер; 21 — электродвигатель вентилятора отопителя; 22 — дополнительный резистор электродвигателя отопителя; 23 — датчик скорости; 24 — выключатель света заднего хода; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — датчик уровня тормозной жидкости; 28 — колодки для подключения электродвигателя омывателя заднего стекла; 29 — аккумуляторная батарея; 30 — электродвигатель смывателя ветрового стекла; 31 — датчик уровня омывающей жидкости; 32 — датчик уровня охлаждающей жидкости; 33 — моторедуктор очистителя ветрового стекла; 34 — монтажный блок: 35 — колодки для подключения жгута предупредительного света; 36 — переключатель наружного освещения; 37 — комбинация приборов; 38 — выключатель заднего противотуманного света; 39 — контрольная лампа противотуманного света; 40 — контрольная лампа обогрева заднего стекла; 41 — часы; 42 — выключатель обогрева заднего стекла; 43 — подрулевой переключатель; 44 — колодка для переключения проводов при установке блок-фар другого типа; 45 — регулятор освещения приборов; 46 — выключатель зажигания; 47 — колодки для подключения жгута проводов очистителей фар; 48 — розетка для переносной лампы; 49 — плафон индивидуального освещения салона; 50 — выключатель стоп-сигнала; 51 — плафон освещения салона; 52 — блок бортовой системы контроля; 53 — датчик указателя уровня топлива; 54 — выключатель аварийной сигнализации; 55 — датчик ремня безопасности водителя; 56 — прикуриватель; 57 — лампа подсветки пепельницы; 58 — выключатель лампы освещения вещевого ящика; 59 — колодка для подключения бортового компьютера; 60 — лампа освещения вещевого ящика; 61 — боковые указатели поворота; 62 — выключатели в стойках передних дверей; 63 — выключатели в стойках задних дверей; 64 — выключатель контрольной лампы стояночного тормоза; 65 — фонарь освещения багажника; 66 — датчик температуры для системы отопления; 67 — наружные задние фонари; 68 — внутренние задние фонари; 69 — фонари освещения номерного знака; 70 — элемент обогрева заднего стекла; 71 — колодка для подключения дополнительного стоп-сигнала;

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

Монтажный блок реле и предохранителей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112.

Обозначения в блоке реле и предохранителей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112.

К1 — реле контроля исправности автомобильных ламп; К2 — реле очистителя ветрового стекла ВАЗ-2110; КЗ — реле указателей поворота и аварийной сигнализации; К4 — реле ближнего света фар; К5 — реле дальнего света фар; Кб — дополнительное реле; К7 — реле обогрева заднего стекла; К8 — резервное реле; F1 — F20 — плавкие предохранители.

Обозначения элементов и неисправности монтажного блока

Если со схемой электрооборудования еще можно как-то разобраться, то с монтажным блоком — темный лес. Все что нам известно, это назначения предохранителей, которые можно посмотреть в любой таблице. Некоторые из реле не поместились по каким-то причинам в основной монтажный блок и инженеры приняли стратегическое решение разнести некоторые элементы по передней панели. Так, основной монтажный блок находится слева от водителя по аналогии со старыми блоками предохранителей. В той же нише находится еще один небольшой блок, а в центральной консоли спрятан еще один. Чтобы разобраться, что куда упрятали, рассмотрим те реле, которые стоят в этих трех блоках.

В основном блоке находятся 6 реле, каждое из которых несет свои функции: это реле ламп малой мощности К1, реле привода дворников К2, реле аварийной сигнализации К3, К4 и К5 включают дальний и ближний свет, а реле К7 запускает обогрев заднего стекла. За главным блоком находится второй монтажный блок, к которому нужно обращаться в случаях, если возникают неисправности с питанием вентилятора, топливного насоса, блока зажигания (это три реле), а также там можно найти предохранители контроллера зажигания, датчика спидометра, предохранитель датчика массового расхода кислорода, предохранители датчика прогрева, продувочного клапана, бензонасоса и модуля системы питания. Эти предохранители должны быть номиналом в 15 А. В консоли спрятали все, что не вместилось в эти два блока — реле противотуманок и дополнительного освещения, иммобилайзера, центрального замка.
