Проводка ваз 2109 инжектор, 8 клапанов, с описанием

Советы для автомобилистов

На автомобиле ВАЗ-2109 устанавливаются два омывателя ветровых стёкол. Один работает на переднее лобовое стекло, а второй на заднее ветровое стекло. Отказ в работе омывателей может происходить как по причине неисправностей электрооборудования, так и по причине отказа в работе форсунок или подводящих к ним жидкость полиэтиленовых трубок.

При отказе в работе омываетеля, первым делом проверяем, есть ли жидкость в питательном бачке. Если она там есть, то смотрим, нет ли где потёков жидкости из-за не герметичности подводящих трубок. Если и с трубками всё в порядке, то включаем в работу насос омываетля и слушаем, работает ли он. При работающем насосе, искать причину неподачи жидкости на лобовое стекло, нужно либо в электромагнитных клапанах, либо засорились форсунки, но вероятность того что засоряются сразу обе форсунки, достаточно мала и поэтому скорее всего виноваты будут электромагнитные клапана.

А вот если при включении насоса он не работает, то сначала придётся открыть монтажный блок и проверить, цел ли предохранитель F7 (30 А). Причём, проверять нужно не только целостность самого предохранителя, но и состояние его контактов, на предмет их окисления. Если с предохранителем всё в порядке, то проверяем сам насос, путём подсоединения его напрямую к аккумуляторной батарее.

На автомобили ВАЗ 2109 устанавливались монтажные блоки: 17.3722 и 2114-3722010-60. Разница между ними заключается в том, что на новом блоке применяются предохранители другого типа. Но самое главное то, что на блоке 17.3722, устанавливалось реле времени, а на блоке 2114-3722010-60, этой релюшки нет. Поэтому, при поиске неисправностей заднего омывателя, на тех автомобилях ВАЗ-2109, где стоит блок 17.3722, необходимо было проверять ещё и это реле.

Водители «девяток» вполне могут самостоятельно найти и устранить неисправности, приводящие к отказу в работе омывателей.

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Замена переднего сальника коленвала ВАЗ 2109

Замена переднего сальника коленвала ВАЗ 2109 проводится быстрее, чем в иномарках. Так, после подготовительных работ можно начать и основные. Стоит отметить, что основные работы длятся 4-5 часов в зависимости от ловкости того, кто их проводит. Итак, после подготовки, следует выполнять следующие действия:

• Снимается шкив с коленвала;
• Двумя плоскими отвертками необходимо стянуть шкив с распредвала;
• После вышеуказанных процедур нужно снять шпонку, но лишь в тогда, если она плохо держится (на фотографии обозначена стрелкой).

Дальше нужно снять масло приемник: выкручиваются болты, закрепленные на крышке маслоприемника и фиксационный болт, соединяющий приемник масла и насос, после этого насос можно просто и быстро снять. Завершающим этапом является выкручивания 6-ти болтов, после чего можно поддеть корпус и вытащить насос.

После этого необходимо поддеть старый сальник, вытащит его, очистить место его фиксации бензином и установить новый сальник. Новый сальник необходимо смазать маслом и установить на место старого сальника. Место также нужно смазать маслом. Рабочая кромка сальника должна смотреть внутрь. Далее нужно правильно установить насос и все остальные элементы. При неправильном монтаже можно повредить составные части авто и влететь в копеечку.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

ВАЗ 2109 Схема электрооборудования

Схема электрооборудования автомобиля ВАЗ-2108 ВАЗ-2109

&nbsp 1. Блок-фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4. Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7.Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Сеечи зажигания; 16. Розетка штепсельная переносной лампы; 17. Датчик контрольной лампы давления масла; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в корбюраторе: 21. Коммутатор; 22. Катушка зажигания; 23. Колодка диагностики; 24. Датчик в.м.т.; 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла; 31. Лампа подсветки табло управления отпителем; 32. Электодвигатель вентилятора отпителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель; 36. Лампа освещения вещевого ящика; 37. Блок монтажный; 38. Комбинация приборов; 39. Выключатель стоп-сигнала; 41. Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружнего освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света: 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей: 50. Выключатели плафона в стойках задних дверей (для ВАЗ-2109); 51. Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и омывателей; 54. Выключатель звукового сигнала; 55. Переключатель указателей поворота, стояночного света и света фар; 56.Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла. А. Наконечник провода для подключения к датчику износа тормозных колодок; В. Штекерный разъём для подключения к плафону индивидуального освещения салона; I. Условные номера штекеров в колодках монтажного блока; II. Нумерация штекеров в колодке моторетуктора; III. Условные номера штекеров в колодке и контактов выключателя зажигания; К1. Реле времени омыеателя заднего стекла: К2. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Реле очистителя ветрового стекла; К4. Контактные перемычки на месте установки реле контроля исправности ламп; К5. Реле включения дальнего света фар; Кб. Реле включения очистителя фар; К7. Реле включения стеклоподемников (не устанавливается): К8. Реле включения звукового сигнала; К9. Реле включения электродвигателя вентилятора; К10. Реле включения обогрева заднего стекла; К11. Реле включения ближнего света фар.

Рис. 1. Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099

&nbsp 8 — выключатель зажигания

Рис. 2 Система управления электромагнитным клапаном карбюратора на автомобилях ваз 2108, ваз 2109, ваз 21099

Рис. 3. Схема соединений генератора ваз 2108, ваз 2109, ваз 21099

Рис. 5. Схема соединений стартера ваз 2108, ваз 2109, ваз 21099

Схема проводки ВАЗ 21099: карбюратор с «Евро» панелью

Хороший и надежный автомобиль ВАЗ 21099 многие владельцы самостоятельно обслуживают и всячески пытаются улучшить. Особенно это касается замены панели приборов на «высокую», поскольку ее дизайн нравится многим

Сделать самому это возможно, важно лишь иметь под рукой электрическую схему автомобиля

Но не только схема, но еще для переоборудования карбюраторного ВАЗ 21099 вам потребуются:

1. Внутрисалонная проводка под панель «евро»;
2. Блок предохранителей с модели 2114 (в нем 9 предохранителей);
3. Непосредственно сама «евро» панель;
4. Новый датчик скорости с проводами;
5. Новый замок зажигания.

Справочно: проводка ВАЗ 21099 на карбюратор отличается от проводки для евро панели наличием дополнительных датчиков и иным расположением индикаторов их работы.

Карбюраторный ДВС

Перед тем, как поговорить о поломках карбюраторов и электрооборудования, предлагаем вам разобраться в схеме, по которой работает система:

1. Когда водитель включает зажигание, но не запускает двигатель, питание подается по жгуту высоковольтных проводов на клеммы мотора, на панели приборов загораются индикаторы.
2. Далее, стартер активирует работу коленчатого вала, а также всей поршневой группы. Таким же образом напряжение по жгуту высоковольтных проводов запускает и генератор. Панель продолжает работать.
3. Затем питание с устройства поступает на катушку зажигания, которая начинает вырабатывать импульс. Импульс поступает через жгут высоковольтных проводов к трамблеру, панель приборов работает.
4. После этого коленчатый вал моторы начинает вращать привод трамблера. Устройство начинается замыкать контакты, таким образом передавая разряд по тому же жгуту высоковольтных проводов на свечи зажигания карбюратора. Панель приборов продолжает работать в нормальном режиме.

Классическое зажигание

В том случае, вы не можете завести мотор на карбюраторе, необходимо уделить внимание диагностике следующих элементов:

1. Осмотрите электрическую проводку между катушкой и генератором. Вам необходимо проверить контактны на предмет обрывов или окисления, иногда их можно просто прочистить, в некоторых случаях требуется замена. Если сама электрическая цепь находится в печальном состоянии, то возможно, есть смысла произвести замену проводов.
2. Также следует произвести диагностику катушки зажигания. В первую очередь, необходимо проверить наличие искры. Для этого извлеките высоковольтный провод из жгута трамблера и поднесите ее к металлическим элементам подкапотного пространства. Когда вы будете пытаться запустить двигатель, проворачивая ключ в замке зажигания, из высоковольтного провода должна появиться искра. Если ее нет, то катушка вышла из строя, ее нужно отремонтировать или поменять.
3. Помимо этого, нужно проверить цепь трамблера и самых свечей. Если вы видите, что высоковольтные провода в жгуте находятся в печальном состоянии, то возможно, есть смысл их поменять. Произведите диагностику внутреннего бегунка, а также самих свечей карбюратора (автор видео — MR. Boroda).

Электронное зажигание

ВАЗ 2109 может быть оснащен электронным, то есть бесконтактным коммутатором, который монтируется между самой катушкой и трамблером. Электронная система предназначена для обеспечения лучше искры, если мотор функционирует на обедненной горючей смеси. В том случае, если импульс слишком низкий или вовсе отсутствует, в чем вы смогли убедиться во время проверки наличия искры, то коммутатор лучше будет поменять. В том случае, если монтаж нового устройства не позволил решить неисправность, необходимо будет полностью или частично менять электропроводку. Есть вероятность, что уровень сопротивления в цепи очень высокий, а это способствует слишком слабой искре.

Электрическая схема ВАЗ-21083, ВАЗ-21093, ВАЗ-21099

Электрическая схема автомобилей ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099. Высокая панель приборов. Комплектация «Люкс».

1 – блок-фара; 2 – электродвигатели очистителей фар; 3 – противотуманные фары; 4 – выключатель подкапотной лампы; 5 – звуковой сигнал; 6 – электродвигатель вентилятора системы охлаждения двигателя; 7 – датчик включения электродвигателя вентилятора; 8 – датчик износа колодок передних тормозов; 9 – генератор; 10 – электромагнитный клапан включения омыва фар; 11 — электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 12 – электромагнитный клапан включения омыва ветрового стекла; 13 – электродвигатель омывателя стекол; 14 – датчик контрольной лампы давления масла; 15 – датчик уровня масла; 16 – датчик уровня омывающей жидкости; 17 – датчик расхода топлива; 18 – электромагнитный клапан карбюратора; 19 – концевой выключатель карбюратора; 20 – реле включения стартера; 21 – свечи зажигания; 22 – датчик-распределитель зажигания; 23 – датчик скорости автомобиля; 24 – блок управления электромагнитным клапаном карбюратора; 25 – колодка диагностики; 26 – катушка зажигания; 27 – выключатель света заднего хода; 28 – датчик указателя температуры охлаждающей жидкости; 29 – стартер; 30 – датчик верхней мертвой точки 1-го цилиндра; 31 – коммутатор; 32 – аккумуляторная батарея; 33 – датчик уровня охлаждающей жидкости; 34 – реле включения противотуманных фар; 35 – датчик уровня тормозной жидкости; 36 – монтажный блок; 37 – штепсельная розетка для переносной лампы; 38 – блок управления блокировкой замков дверей; 39 – подкапотная лампа; 40 – электродвигатель очистителя ветрового стекла; 41 – лампа освещения вещевого ящика; 42 – электродвигатель вентилятора отопителя; 43 – дополнительный резистор электродвигателя отопителя; 44 – переключатель вентилятора отопителя; 45 – лампа подсветки рычагов отопителя; 46 – моторедукторы электростеклоподъемников передних дверей; 47 – моторедукторы блокировки замков дверей; 48 – выключатель зажигания; 49 – переключатель электростеклоподъемника правой двери; 50 – переключатель электростеклоподъемника левой двери; 51 – реле зажигания; 52 – подрулевой переключатель; 53 – маршрутный компьютер; 54 – прикуриватель; 55 – регулятор освещения приборов; 56 – выключатель контрольной лампы стояночного тормоза; 57 – выключатель стоп-сигнала; 58 – контрольная лампа включения обогрева заднего стекла; 59 – выключатель обогрева заднего стекла; 60 – выключатель противотуманных фар; 61 – контрольная лампа включения противотуманных фар; 62 – контрольная лампа включения заднего противотуманного света; 63 – выключатель заднего противотуманного света; 64 – боковые указатели поворота; 65 – выключатели плафона на стойках дверей; 66 – предохранитель цепи противотуманного света; 67 – выключатель наружного освещения; 68 – комбинация приборов; 69 – выключатель контрольной лампы воздушной заслонки карбюратора; 70 – выключатель аварийной сигнализации; 71 – плафон освещения салона; 72 – разъем для подключения к плафону индивидуального освещения; 73 – задние фонари; 74 – фонари освещения номерного знака; 75 — электродвигатель очистителя заднего стекла; 76 – элемент обогрева заднего стекла; 77 – датчик указателя уровня и резерва топлива;

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

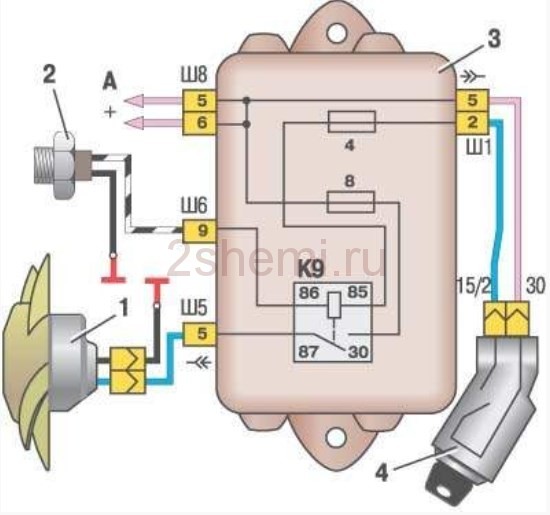

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1. Электродвигатель вентилятора
2. Датчик включения электродвигателя
3. Монтажный блок
4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

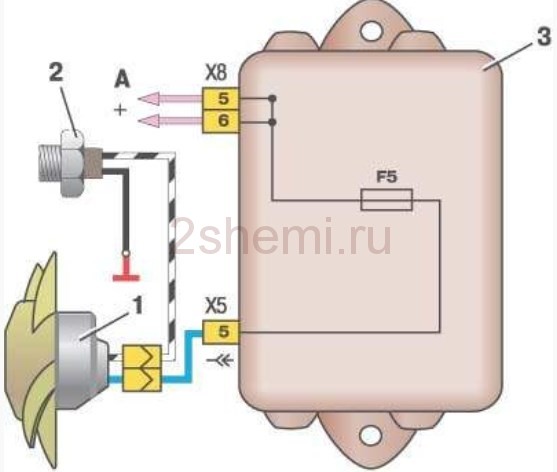

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Электродвигатель вентилятора
2. Датчик 66.3710 включения электродвигателя
3. Монтажный блок

А — К выводу “30” генератора

3 Причины и методы устранения короткого замыкания в электросхеме автомобиля

Владельцы инжекторного ВАЗ-21099 зачастую жалуются на проблемы с электроникой и обгорание контактов при эксплуатации автомобиля. Причина этому – банальная экономия производителя на качестве комплектующих. Особенное беспокойство у водителя может вызвать монтажный блок, расположенный под самим капотом автомобиля. Дренажное отверстие довольно часто забивается сторонними предметами, из-за чего влажный воздух просачивается к блоку и окисляет контакты.

Помочь водителю осознать, что причина неисправности кроется в проводке, поможет сам автомобиль

Для этого необходимо обратить внимание на следующие изменения:

• мотор глохнет сразу же при включении вентилятора;
• двигатель ведет себя аналогично при включении «дальних» фар;
• когда включается стартер, салон машины заполняется стойким запахом горелой пластмассы;
• тот же запах появляется при включении отопительной печки.

Если вы обнаружили хотя бы один из этих симптомов, немедленно приступайте к ремонту проводки.

Для этого необходимо действовать строго по схеме электропроводки, которая должна быть у каждого владельца инжекторного ВАЗ-21099.

Начинать поиски неисправности лучше всего с монтажного блока. Для этого снимаем клемму с аккумулятора, открываем крышку и внимательно осматриваем каждый контакт. Если причина обгорания контактов кроется не в блоке, то продолжаем поиски. Еще одним проблемным узлом в схеме электропроводки ВАЗ-21099 с инжекторным двигателем специалисты считают блок предохранителей. Чаще всего эту деталь автомобиля не удается починить, так как вместе с проводкой сгорают и клеммы. В таких случаях блок подлежит замене.

Отличным сигнализатором о появлении проблемы служит дополнительно установленное световое оборудование. Например, подсветка днища машины при замыкании в проводке вообще перестает функционировать.

Что такое инжектор?

По сути, инжектор — это достойная альтернатива карбюратору, включающая в себя топливные рампы и форсунки. При этом инжектор — это достаточно чувствительное устройство, которое регулируется с помощью так называемого бортового компьютера. Без него автомобиль стал бы и вовсе капризным, ведь уловить незначительные изменения механической системе весьма проблематично. Именно благодаря ему проводить диагностику авто в соответствующих центрах стало в разы проще и быстрее. Ведь все, что необходимо сделать мастеру, — просто подключить соответствующую аппаратуру и просканировать данные бортового компьютера.

Однако это отнюдь не означает, что автомобиль не будет проходить первичный осмотр. Просто разобраться в проблемах благодаря бортовому компьютеру будет в несколько раз проще.

В автомобиле ВАЗ-21099 инжектор имеет отличительную черту — это наличие переднего привода, позволяющего автомобилю чувствовать себя на дороге в несколько раз устойчивее, чем аналогичные транспортные средства. Рабочий объем 4-клапанного двигателя — 1,5 литра. Благодаря этому транспортное средство может развивать скорость до 180 км/ч. Однако, согласно рекомендациям производителя, транспортное средство настоятельно не рекомендуется разгонять до скорости свыше 160 км/ч. Эксплуатация на пределе возможностей — это не лучшее решение для тех, кто стремится сохранить работоспособность своего автомобиля на максимально долгий срок.

Еще одно преимущество данного авто — это значительное снижение расхода топлива по сравнению с карбюраторными моделями. В среднем этот показатель достигает 7 л на 100 км, при условии, что автомобиль развивает скорость до 120 км/час.

К большой радости владельцев, автомобиль совершенно неприхотлив к октановому числу топлива, поэтому одинаково хорошо работает как на бензине А-92, так и на А-95.

Замена предохранителей на ВАЗ 2109

Подготовительный этап:

• Пластиковый пинцет для извлечения модуля;
• Ветошь;
• Дополнительное освещение, при условии, что работы проводятся в темное время суток.

Последовательность действий:

• Помещаем автомобиль в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
• В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
• Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
• Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.

В БП старого образца идентифицировать неисправный модуль сложнее, так как нужно поочередно извлекать каждый из предохранителей.

По завершении, запускаем двигатель, проверяем исправность работы систем.

Причины преждевременного выхода из строя предохранителей

• Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
• Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
• Стороннее механическое повреждение, авария, удар, столкновение;
• Деформация крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
• Короткое замыкание в цепи электрического питания;
• Прямое воздействие лучей ультрафиолета.

При условии соблюдения рекомендаций изготовителя по эксплуатации, ресурс предохранителей от 40000 км. В случае возникновения сложностей с установкой, обратитесь за помощью в сертифицированные СТО, к автоэлектрикам.

Электросхема ВАЗ 2109 с инжектором

Схема проводки на ВАЗ 2109 с инжектором различается на машинах в зависимости от года выпуска.

Машины после 1990 года

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

Электросхема ВАЗ 2109 с инжектором Дженерал Моторс

Описание схемы следующее:

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Могут встречаться машины с регулировкой токсичности при помощи СО-потенциометра. В таких версиях применяется ЭСУД типа Bosch M1.5.4, нет нейтрализатора с лямбда-зондом и системы улавливания паров топлива. В остальном проводка остается идентичной описанной выше.

Машины после 2002 года

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

Электросхема ВАЗ 2109 с инжектором Бош

Описание схемы:

• 1 — четыре форсунки;
• 2 — свечи;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.

Электрическая схема ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс»

Высокая панель приборов устанавливалась на ВАЗ 2109 взамен старой «низкой» панели. Отличается от низкой панели «новым» дизайном, добавлением нескольких датчиков и тахометра, а также своим всем известным шумом.

А – порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б – порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла; В – порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания; Г – порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой.

На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.
