Схема проводки ваз-2105 (карбюратор, инжектор) с описанием

Диагностика оборудования впрыска

Электросоставляющая для ВАЗ 2105 инжектор нередко может давать сбой. По этой причине многие владельцы карбюраторных версий не очень хотят переходить на впрыск. Поскольку схема электрическая у впрыска более сложная, найти поломку без компьютерной диагностики почти нереально. Однако кое-какие предварительные манипуляции можно сделать своими руками.

Например, нужно проверить свечи зажигания — на «пятерке» такая проблема встречается часто. Кроме того, диагностика 21053 инжектор предполагает проверку сопротивления катушек, осмотр проводки и контактов. Довольно часто зажигание и подача топлива начинают работать некорректно по какой-то очень банальной причине. Стоит проверить работоспособность и датчика кислорода, в первую очередь его контакты. Для более серьезной диагностики этого датчика нужен будет осциллограф.

В целом при наличии всех инструментов и компьютера провести диагностику ВАЗ 2105 инжектор можно и самостоятельно. На этот счет разработано довольно много рекомендаций, а учитывая, что большинство сервисов неохотно работают с «классикой», самостоятельный ремонт даже более предпочтителен. Несмотря на более сложную электронику, ВАЗ 2105 инжектор остается все такой же простой в ремонте и универсальной машиной.

Другой вариант схемы VAZ-2101

Наружное освещение

1 – Фары 2101
2 – подкапотная лампа;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель света заднего хода;
6 – блок предохранителей;
7 – контрольная лампа наружного освещения в комбинации приборов;
8 – лампа освещения вещевого ящика;
9 – лампа освещения комбинации приборов;
10 – штепсельная розетка для переносной лампы;
11 – выключатель освещения приборов;
12 – выключатель наружного освещения;
13 – выключатель стоп-сигнала;
14 – выключатель зажигания;
15 – выключатели плафонов, расположенные в стойках передних дверей;
16 – выключатели плафонов, расположенные в стойках задних дверей;
17 – плафоны;
18 – лампа освещения багажника;
19 – задние фонари;
20 – фонарь освещения номерного знака;
21 – фонарь света заднего хода

Включение фар 2101

1 – фары VAZ 2101;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей;
5 – переключатель света фар;
6 – выключатель наружного освещения;
7 – выключатель зажигания;
8 – контрольная лампа дальнего света фар в комбинации приборов

Указатели поворота

1 – подфарники VAZ 2101;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей;
7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;
9 – переключатель указателей поворота;
10 – задние фонари

Звуковые сигналы 2101

1 – звуковые сигналы;
2 – аккумуляторная батарея;
3 – блок предохранителей;
4 – выключатель звуковых сигналов;
5 – генератор VAZ 2101.

Схема стеклоочистителя

1 – генератор VAZ 2101;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – переключатель стеклоочистителя;
5 – реле стеклоочистителя;
6 – моторедуктор стеклоочистителя;
7 – термобиметаллический предохранитель;
8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла;
9 – блок предохранителей.

Вентилятор отопителя Жигули

1 – генератор VAZ 2101;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – блок предохранителей;
5 – переключатель отопителя;
6 – добавочный резистор;
7 – электродвигатель вентилятора отопителя.

Схема блока зажигания

Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

• плафон салона;
• звуковой сигнал;
• прикуриватель;
• стоп-сигнал.

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.

Схема блока предохранителей ВАЗ 2105 комплексная или точечная замена

При отказе отдельных элементов автомобильной электрики от сотрудничества опытный автовладелец однозначно начинает поиски в блоке предохранителей. Скорее всего, перегорел один из них – отвечающий за конкретный блок. Благодаря тому, что схема предохранителей ВАЗ 2105 достаточно проста, найти проблему (если она действительно заключается в перегоревшем плавком элементе) легче лёгкого. Достаточно заглянуть в схему – и найти перегоревший предохранитель «на местности».

В ВАЗ 2105 блок предохранителей (он же – монтажный блок) располагается под капотом, около лобового стекла в левой стороны, если смотреть с водительского места. Впрочем, всё зависит от года выпуска автомобиля (на первых «пятёрках» блок предохранителей располагался внутри салона, на моделях более позднего производства – перебрался под капот). Проверить можно либо «на местности», либо – познакомившись подробнее с руководством пользователя.

Для того, чтобы проверить предохранители на предмет их работоспособности, достаточно снять крышку (кстати, схема всегда наносится и на крышку с внутренней стороны, чтобы быть всегда, так сказать, под рукой). Для того, чтобы снять крышку, достаточно отвёртки.

На автомобилях, год выпуска которых достаточно удалён от нынешнего, следует проверить правильность установки предохранителей – в первую очередь, с точки зрения соответствия допустимой силе тока в контролируемой предохранителем цепи. В отличие от «копейки», в «пятёрке» допустимая сила тока различается для предохранителей – от 7,5 ампер для задних противотуманок и сигнализатора до 20 в цепи элементов обогрева заднего стекла, электродвигателя и звукового сигнала. Более мощные предохранители, которые нередко пытаются устанавливать неопытные водители, только приводят к скорым поломкам, причём стоимость ремонта оказывается куда выше, чем цена даже нескольких десятков предохранителей.

При недостатке знаний в области автомобильной электрики схема блока предохранителей ВАЗ 2105 может показаться слишком сложной, хотя, разумеется, это совершенно не так. В этом случае лучше заменить блок предохранителей целиком (особенно, если вы уверены, что проблема именно в нём). Заменить блок комплексно получается немного дороже, однако разбираться в тонкостях расположения каждого предохранителя не придётся. Во всяком случае, в этот раз.

1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка). 2 (8А) Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового стекла. Реле очистителей и омывателя фар (контакты). 3(8А) Резервный. 4(8А) Резервный. 5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты). 6 (8А) Прикуриватель. Штепсельная розетка для переносной лампы. 7 (16А) Звуковые сигналы. 8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. 9 (8А) Регулятор напряжения генератора. 10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза. Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова. 11 (8А) Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете). 12 (8А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар. 13 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). 14 (8А) Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного освещения. 15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика. 16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете). 17 (8А) Левая фара (ближний свет)

Схема электрооборудования ВАЗ-2106 (новая)

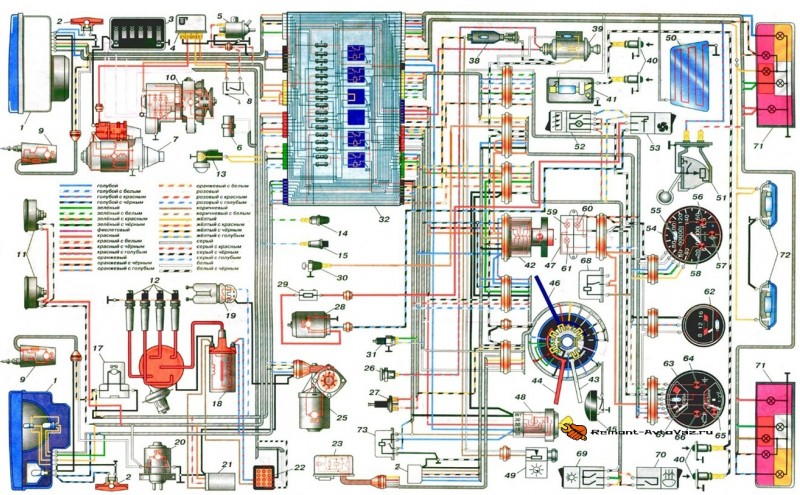

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:

R1. — Реле включения обогрева заднего стекла. R2. — Реле включения дальнего света фар. R3. — Реле включения ближнего света фар. F1 — F17. — Предохранители автомобиля ВАЗ 2107. 1. — Место установки реле включения очистителей и омывателей фар. 2. — Перемычка (ранее устанавливалось реле включения звукового сигнала). 3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей. 5. — Запасные предохранители. 6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

• электродвигатель отопителя
• лампы света заднего хода
• сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

• электродвигатель стеклоочистителя
• электродвигатель очистителей фар
• электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

• прикуриватель
• часы

F7 (20А)

• звуковые сигналы
• реле сигналов
• реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

• выключатель аварийной сигнализации с контрольной лампой
• реле-прерыватель указателей поворота и аварийной сигнализации
• лампа контроля указателей поворота (в режиме аварийной сигнализации)
• указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

• указатели поворота (в режиме указания поворота)
• тахометр, вольтметр
• реле-прерыватель и сигнализатор указателей поворота
• система управления электропневмоклапаном
• указатель и сигнализатор резерва топлива
• указатель температуры охлаждающей жидкости
• лампа контроля включения стояночного тормоза
• лампа контроля аварийного состояния рабочей тормозной системы
• лампа контроля заряда аккумуляторной батареи
• лампа контроля закрытия воздушной заслонки карбюратора
• реле электровентилятора (обмотка)
• термовыключатель электровентилятора
• обмотка возбуждения генератора

F11 (10А)

• плафон освещения салона
• лампы сигналов торможения
• лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

• лампа дальнего света (правая фара)
• реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

• лампа дальнего света (левая фара)
• лампа контроля включения дальнего света

F14 (10А)

• лампа габаритного освещения (левая блок-фара)
• лампа габаритного освещения (правый фонарь)
• лампа фонарей освещения номерного знака
• подкапотная лампа
• лампа контроля включения наружного освещения

F15 (20А)

• лампа габаритного освещения (правая блок-фара)
• лампа габаритного освещения (левый фонарь)
• лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

• ближний свет фар (правая блок-фара)
• реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

ближний свет фар (левая блок-фара)

Признаки неисправностей

Различается несколько видов состояния электроцепи «пятерки», когда автовладельцам приходится искать неисправность:

1. Машина не может ехать. В принципе, причин этому может быть множество. Это могут быть и поломки определенных узлов и механизмов, либо же проблемы в работе электроцепи.
2. Машина может ехать, однако электрическое оборудование функционирует некорректно.

Схема подключения приборной панели для «пятерки»

В том случае, если пытаясь завести мотор, этого сделать не выходит, а бензин без проблем поступает в агрегат, вероятнее всего, проблему необходимо искать именно в цепи:

1. Как сказано выше, инжекторные версии более сложные в плане электропроводки и оборудования. Как показывает практика, в большинстве случаев проблема заключается именно в системе управления ДВС. К примеру, если система транспортного средства не может обрабатывать сигналы с регуляторов и, соответственно, передавать сигналы на вспомогательные механизмы, вероятнее всего, проблема именно в цепи.
2. В том случае, если у вас карбюраторная «пятерка», то для начала необходимо произвести диагностику свечей зажигания, а также высоковольтников. Бывает такое, что высоковольтные провода перегибаются или на них окисляются контакты, что приводит к проблемам в эксплуатации авто. Кроме того, целесообразно произвести проверку работоспособности катушки зажигания и трамблера.

По факту на любых версиях ВАЗ 2105, будь то инжектор или карбюратор, одной из основных причин некорректной работы оборудования являются контакты. Они окисляются или подгорают, в результате чего могут возникнуть сложности в работе оборудования, в частности, освещения в салоне или внешней оптики (автор видео — Макс Рублев).

Схема тормозной системы «копейки»

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов; 9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Качественная цветная схема электрооборудования легкового отечественного авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО. Модель 21074 представляет собой усовершенствованную модификацию ВАЗ-2107. На «семьдесят четверку» устанавливается тот же двигатель объемом в 1,6 л, но карбюратор заменен на инжектор. Некоторые элементы схемы устанавливаются не на все, а лишь на части выпускаемых автомобилей этой модели. В конце статьи показаны предохранители и защищаемые ими цепи. Схемы увеличиваются по клику.

Что представляет собой схема

Электросхема «пятерки» является однопроводной, роль «минуса» в системе выполняет «масса» машины. Практически все цепи включает непосредственно система зажигания. На самой схеме показывается расположение основных электрических приборов и потребителей автомобиля, к числу которых можно отнести:

1. Генератор.
2. АКБ.
3. Блок фары.
4. Приборную панель.
5. Контрольные лампочки.
6. Реле и т. д.

Электрооборудование соединено между собой с помощью проводников разного цвета, что также отражается на конечной схеме (хотя цветовое изображение может не соответствовать указанному на схеме). Если вы умеете читать электросхемы, никаких особых сложностей в ремонте электрики у вас, скорее всего, не возникнет. Также на рисунке обозначены абсолютно все приборы и потребители тока, а также реле, предохранители и прочие элементы цепи, установленные на ВАЗ-2105.

Найти схему можно в руководстве по эксплуатации автомобиля, однако, как правило, при покупке б/у машины эту книгу уже не найти. Базовая схема позволяет разобраться в устройстве электрических цепей авто в общих чертах. Для более подробной информации существуют специальные приложения, где расписаны конкретные элементы системы. В частности, к технической документации прилагаются следующие схемы:

• контактное или электронное зажигание;
• карбюратор или инжектор;
• система освещения и сигнализации;
• система отопления и т. д.

Вместе с тем даже у опытных автолюбителей возникают проблемы, связанные с ремонтом электрики на авто, и далее мы их разберем.

Схема электрообеспечения

Это основные составные элементы системы электрообеспечения ВАЗ-2104.

Полная ее схема представлена ниже:

Отметим, что данной системой электрооборудования изначально оснащались только экспортные модели ВАЗ-2104. Штатным оно стало для последующей модификации универсала – 21043.

Для сравнения ниже представлена схема электрооборудования ВАЗ-2105, которая являлась штатной для первых моделей универсала:

По схеме видно, что первые универсалы не оснащались системой обогрева и очистки заднего стекла, омывателями и очистителями фар, а также механизмами их управления. В остальном электрическая схема идентична.

Схема электрооборудования ВАЗ-2104 инжектор отличается тем, у этого авто используется уже электроборудование, позаимствованное у инжекторной модели ВАЗ-2107. Эта модификация универсала получила обозначение ВАЗ-21047 и она являлась последней в истории этого автомобиля.
