Схема электрооборудования уаз 315196 409 двигатель

Распространенные неисправности

Что касается поломок в работе электропроводки продукта ульяновского автомобильного завода, то они такие:

1. Разряд аккумуляторной батареи. Как мы уже сообщили, без батареи нормальная работа мотора будет невозможной, то же самое касается и электрооборудования. Разряд АКБ может произойти по различным причинам. Из-за испарения электролита или его утечки в результате повреждения корпуса АКБ, повреждения пластин внутри конструкции либо их замыкания. Обычно такие проблемы обусловлены износом прибора либо его неправильной эксплуатации.
2. Выход из строя предохранительного устройства. Его перегорание может произойти в результате износа либо скачка напряжения. Перед тем, как установить новый предохранитель, необходимо прозвонить цепь, чтобы удостовериться в отсутствии скачков. Если же они имеют место, то нужно определить причину и устранить ее, в противном случае проблема повторится.
3. Обрыв провода. Такая проблема актуальна не только для УАЗ, но и для других авто. Чтобы не допустить обрывов, провода должны быть уложены подальше от движущихся частей кузова.
4. Нет контакта с прибором. Это обычно происходит в результате обрыва провода, но если он целый, то проблема кроется в контакте. Конец проводка мог просто отойти либо окислиться. Окисление — одна из основных проблем в отечественных авто.
5. Выход из строя генератора. Сама конструкция генераторного узла довольно сложная, поэтому проблем в его работе может быть множество. Если сам генератор работает, но некорректно, в первую очередь необходимо произвести диагностику его ремня — он может быть перетянут или натянут слишком слабо, в этом случае проблему позволит решить его регулировка.

1. Изношенный ремень генератора

2. Предохранительный блок

Схема автомобиля — УАЗ 3151

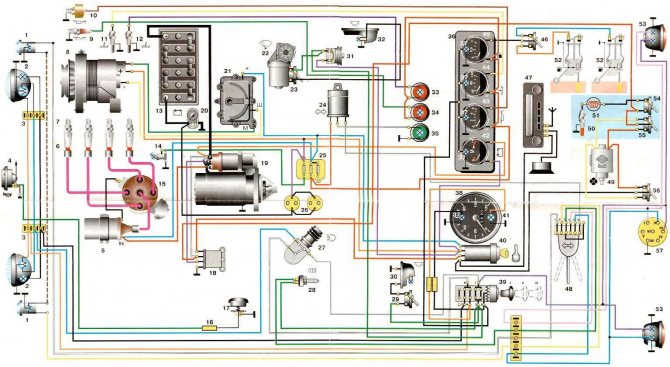

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа;7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов;8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ;17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя;31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива;55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

Источник

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

1. Внутрисалонная проводка на УАЗ;
2. Подрулевой узел управления поворотами и наружным освещением;
3. Блок управления работой электрических стеклоочистителей на панели приборов.

Схема электрооборудования автомобиля УАЗ, оснащаемого многофункциональным подрулевым переключателем

Причина модернизации

Панель приборов старого образца

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

1. его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
2. стали устанавливать новую панель приборов.

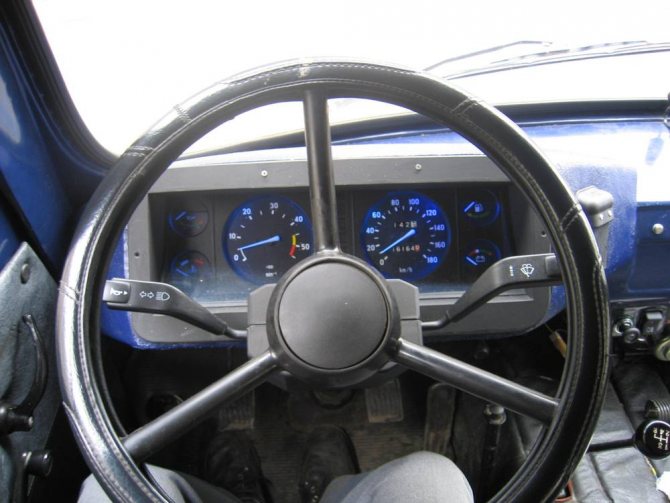

Новый блок подрулевых переключателей с новой приборной панелью

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

Для этого потребуется:

1. Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
2. Заводская схема-инструкция, позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
3. Желание сделать качественный монтаж.

Схема обычного блока управления стеклоочистителями

Алгоритм работы будет следующим:

1. Отключаем аккумуляторную батарею;
2. Извлекаем из панели приборов блок управления;
3. Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
4. Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

1. Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
2. Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
3. Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Новая схема подключения для старых версий авто

Процесс установки многофункционального переключателя

Приступаем к установке:

1. Заменяем штатный разъем на новый;
2. Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
3. Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
4. Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
5. Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
6. Подсоединяем на массу 13-контакт реле;
7. Соединяем переходным кабелем новую контактную колодку;
8. Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
9. Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
10. На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.

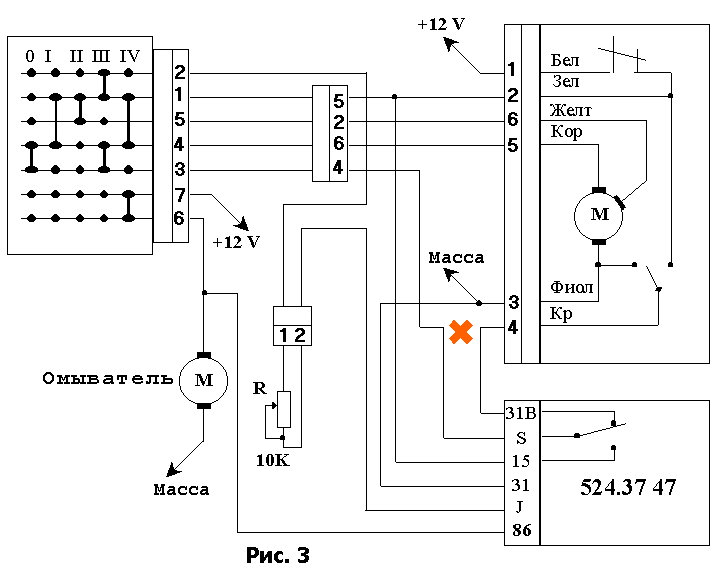

Улучшенная автолюбителями схема модернизации

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

1. Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
2. Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Где находится предохранитель бензонасоса уаз хантер

Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)

Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)

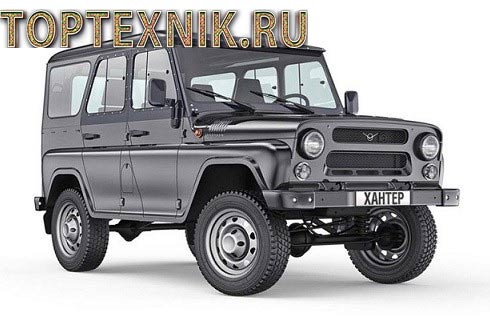

Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.

Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.

Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.

Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.

Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

• пусковой выключатель;
• осветительные приборы снаружи авто;
• подогрев топливного фильтра;
• работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

F1	Верхняя планка	Резерв
F2	Габаритное освещение	Правая сторона кузова
F3	Ближний свет
F4	Дальнее освещение
F5	Противотуманные фары
F6	Лампа для подсветки места установки монтажного блока
F7	Стоп-сигналы задних фонарей
F8	Аварийная сигнализация
F9	Клаксон (звуковой сигнал)
F10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11	Отвечает за прикуриватель
F12	Задняя противотуманка (при наличии)
F13	Резерв
F14	Нижняя планка
F15	Габаритное освещение	Левая сторона кузова
F16	Ближний свет
F17	Дальнее освещение
F18	Противотуманные фары
F19	Задний ход (белый свет)
F20	Указатели поворотов (справа и слева)
F21	Работа отопительного прибора
F22	Мотор дворников и омыватели лобового стекла
F23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24	Резерв
F25	Работа приборов и сигнализаторов (датчиков)
F26	Резерв

Замена предохранителей

Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.

Важно! При выполнении замены неисправной плавкой вставки на новую нельзя пользоваться металлическим инструментом (пинцетом), который является проводником электрического тока. В целях личной безопасности лучше воспользоваться пластмассовым пинцетом для съема и установки детали

Запрещается при проведении работ:

• использовать вставки, выполненные кустарным способом (собственноручно);
• устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
• применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
• осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.

Какие узлы и агрегаты защищают предохранители

Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:

1. Габаритные огни и основное освещение автомобиля.
2. Работа поворотных указателей.
3. Прикуриватель.
4. Звуковое сопровождение (клаксон).
5. Работу стеклоочистителей.
6. Внутреннее освещение салона авто.
7. Стоп-сигналы.
8. Отопительная система машины.
9. система и радиооборудование.
10. Насос отопительной системы.
11. Подсветка и работа приборов на панели.
12. Резервное оборудование.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Особенности подключения

Способов подключения устройства довольно много. Дело в том, что в зависимости от типа генератора (с внешним регулятором напряжения или встроенным) возможно разнообразное подключение. Во всех случаях подключение генератора УАЗа производится при помощи трех проводов. Это общий плюс на аккумулятор, к замку зажигания, контрольной лампе и вольтметру на приборной панели. Вариантов модернизации подключения довольно много. И все они требуют довольно серьезного знания принципов работы автомобильной электрики. В противном случае возможно как минимум короткое замыкание в выпрямительном блоке.

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

• аварийного давления для масла;
• показаний топлива;
• для указателя масляного давления;
• перегрева используемых охладителей;
• температур используемых охладителей;
• определения уровня тормозной жидкости.

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

• реле для фар машины;
• розетки, используемые для питания переносных ламп;
• выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

• для тормозного сигнала;
• для стояночного тормоза;
• аварийной сигнализации;
• лампы света салона;
• звукового сигнала;
• заднего фонаря противотуманного типа;
• зажигания;
• света заднего хода.

Не будет преувеличением назвать легендарную модель «452» родоначальницей целого семейства многоцелевых грузопассажирских автомобилей под брендом УАЗ. Это действительно так, и знатоки хорошо осведомлены, что схема электропроводки УАЗ 3962, узлы и трансмиссии модели 3904, а также других модификаций унифицированы с «452».

Подобным путем развиваются все мировые производители легковых и грузопассажирских автомобилей:

1. Удачная конструкция служит основой для целого семейства автомобилей;
2. Постоянная доработка и модернизация позволяет обновить модельный ряд;
3. Унификация деталей и узлов снижает расходы на создание новых автомобилей.

Знаменитые «Полбатона» – фото модели УАЗ 3904

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

1. УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
2. УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
3. УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
4. УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
5. УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
6. УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
7. УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.

Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.

Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен под крышкой на панели приборов слева от рулевой колонки. Схема расположения разгрузочных и управляющих реле и предохранителей находиться на внутренней стороне крышки блока.

Для доступа к блоку разгрузочных и управляющих реле и предохранителей необходимо:

— Вывести из зацепления две защелки с оборотной стороны крышки блока, расположенные в нижней ее части. — Поочередно расфиксировать пять клипс, расположенные по периметру крышки, прикладывая усилие в горизонтальной плоскости. В противоположном от движения автомобиля направлений

— Осторожно снять крышку не прикладывая чрезмерных усилий

Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен на левой надставке брызговика автомобиля. Схема расположения разгрузочных и управляющих реле и предохранителей находится на внутренней стороне крышки блока. Для доступа к реле и предохранителям блока реле необходимо снять крышку блока.

Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап.

Назначение реле.

R1 — реле включения противотуманных фар. R2 — реле включения дальнего света фар. R3 — реле дополнительного отопителя салона. R4 — не устанавливается. R5 — реле включения ближнего света фар. R6 — реле компрессора кондиционера. R7 — реле включения обогрева стекла двери задка и зеркал. R8 — прерыватель стеклоочистителя. R9 — дополнительное (разгрузочное) реле. R10 — реле обогрева ветрового стекла. R11 — реле блокировки дифференциала заднего моста. R12 — реле времени обогрева ветрового стекла.

Электрические цепи, защищаемые плавкими предохранителями.

F1 — 10А — Раздаточная коробка «Dymos», кл. 15. F2 — 15А — Розетка салона. F3 — 10А — Компрессор кондиционера. F4 — 30А — Блок управления электропакетом, кл.30. F5 — 7.5А — Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения. F6 — 40А — Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал. F7 — 10А — Противотуманная фара левая. F8 — 10А — Противотуманная фара правая. F9 — 30А — Переключатель стекпоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний. F10 — 20А — Обогрев стекла двери задка, зеркал, МУС. F11 — Не устанавливается, резерв. F12 — 20А — Прикуриватель, розетка в багажном отделении. F13 — 30А — Раздаточная коробка «Dymos», кл. 30. F14 — 10А — Стеклоподъемники (модуль двери водителя). F15 — 5А — Кл. 34 комбинации приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации.

F16 — 15А — Подушка безопасности. F17 — 10А — Медиасистема. F18 — 15А — Блокировка дифференциала. F19 — 10А — Дальний свет фар левый. F20 — 10А — Дальний свет фар правый. F21 — 7.5А — Ближний свет фар левый. F22 — 7,5А — Ближний свет фар правый. F23 — 5А — Габаритный огонь правый. F24 — 5А — Габаритный огонь левый. F25 — 60А — Обогрев ветрового стекла. F26 — 10А — Резерв. F27 — 10А — Резерв. F28 — 30А — Резерв. F29 — 40А — Резерв. F30 — 20А — Резерв.

Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап.

Назначение реле.

R1 — реле стартера. R2, R7 — не устанавливаются. R3 — реле подогревателя. R4 — реле подогревателя. R5 — реле звукового сигнала. R6 — реле КМПСУД. R8 — реле электровентилятора. R9 — реле электробензонасоса. R10 — реле электровентилятора.

Электрические цепи, защищаемые плавкими предохранителями.

F1 — 15А — Звуковой сигнал. F2 — Не устанавливается, резерв. F3 — 30А — Электровентилятор 2. F4 — 25А — АБС (ESP). F5 — 5А — Приборы. F6 — 20А — Электробензонасос. F7 — 20А — Стартер. F8 — 30А — Электровентилятор 1. F9 — 10А — КМПСУД. F10 — 10А — АБС (ESP). F11 — 20А — Подогреватель. F12 — 5А — Подогреватель. F13 — 25А — Подогреватель. F14 — Не устанавливается, резерв. F15 — Не устанавливается, резерв. F16 — Не устанавливается, резерв. F17 — 60А — Монтажный блок. F18 — 40А — АБС (ESP). F19 — 60А — Монтажный блок.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При снятии реле и предохранителей не допускается применять металлические предметы. Не допускается применять предохранители, не предусмотренные конструкцией.

УАЗ Хантер электрическая схема

Сегодня ни одно транспортное средство не может обойтись без электрической составляющей, поэтому схема электрооборудования УАЗ Хантер неоднократно модернизировалась и дорабатывалась. Результатом усилий конструкторов стал полноценный продукт, отвечающий европейским стандартам безопасности и качества. Не случайно марка удостоилась похвал со стороны поклонников и ценителей после появления обновлённой модификации УАЗ-315195, соответствующего нормам Евро-5, в 2014 году.

Детище Ульяновского завода и сегодня пользуется популярностью на рынке. Большинство владельцев ценят автомобиль за надёжную и безотказную конструкцию, которая радует живучестью и способностью преодолевать бездорожье.

УАЗ 3151 — схема электрическая

Здесь приведенны всевозможные схемы электрооборудования на УАЗ 3151 1985-2008 г.в. Стратегия, которой в настоящее время придерживаются на УАЗе, предусматривает совершенствование хорошо известных машин и наращивание выпуска новых моделей. В первую группу входят УАЗ-31512 с короткой базой и мягким верхом, его модификация УАЗ-31514 со съемной металлической крышей и измененным интерьером, а также УАЗ-3153 с увеличенной на 380 мм колесной базой. Их комплектуют бензиновыми двигателями собственного производства рабочим объемом 2,5 и 2,9 л, развивающими мощность нетто соответственно 76 и 84 л.с.

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа;7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов;8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ;17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя;31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива;55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

Техника безопасности при выполнении работ

При замене электропредохранителей необходимо использовать пинцет из непроводящих ток материалов. Это предотвратит передачу напряжения от цепи с рядом стоящим электро-предохранителем.

Перед заменой необходимо удостовериться в отсутствии в цепи короткого замыкания. Новый электропредохранитель устанавливается при выключенной цепи питания

При установке необходимо обратить внимание на силу тока, указанную на изделии. Установка более мощного изделия может привести к перегреву и возгоранию изоляционного слоя проводки

Элемент с меньшим показателем силы тока не выдержит нагрузки электрической цепи и перегорит.

Категорически запрещается установка самодельного электро-предохранителя (жучка). Предельная нагрузка такого устройства не определена. При возникновении короткого замыкания это может привести к возгоранию.

Из вышеперечисленного следует, что блок плавких элементов автомобиля УАЗ Хантер необходим для защиты электропроводки от перегрузок и короткого замыкания. Модели оснащены двумя блоками, расположение которых описано выше. Некоторые модификации авто оснащены дополнительным блоком.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года;
2. После 1994 года.

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

Запуск УАЗ-452 Буханка без ключа в замке зажигания

Пока моя буханка стояла на приколе, в ожидании регистрации в МРЭО, я умудрился потерять ключи, в собственном дворе, в снегу выпали из дырявого кармана этой куртки. А обнаружил я это только через несколько дней, после обильного снегопада.

Проблема: у нас есть автомобиль, но мы не можем его завести. С вами может случиться тоже самое — на рыбалке, на охоте, в поле вышли, взяли ключи в карман, уронили в канаву и все. Что делать? В этом видео я расскажу вам, как завести УАЗ «Буханка» без ключей. Попрошу заметить, что это должна быть ваша буханка и у вас должны быть документы, потому что угон транспортного средства карается Уголовным Кодексом.

В нашей буханочке есть такая вещь, как замок зажигания. А у каждого нормального мужика с собой в буханке есть набор инструментов, сегодня нам понадобятся плоскогубцы, огромный большой ключ и любой отрезок провода. Можно обойтись и без него, но с ним проще и легче каверкать замок зажигания. Берем замок зажигания, откручиваем крепящую его гайку, но вы можете воспользоваться плоскогубцами, а я могу и пальцами.

Вынимаем личинку замка зажигания, сзади ее мы видим 4 провода, они пронумерованы как «ПР», «СТ», «КЗ» и «АМ». Как не сложно догадаться, — это +12В от аккумулятора. «ПР» — подача питания на приемник, второстепенные приборы, забудем про этот провод. «СТ» — подача питания на стартер. «КЗ» — реле зажигания, которое при срабатывании позволяет включить все дополнительные системы, включая бензонасос и прочее.

Нам необходимо замкнуть накоротко аккумулятор +12 и «КЗ». Это мы сделаем с помощью того самого кусочка провода. После чего мы включим массу на аккумуляторе. Вы все знаете, где у вас находится такой хитрый рычажок. И с помощью рукоятки подсветки посмотрим, что все работает и включается. После этого открутим от «СТ» и кратковременно замкнем его на клемму «АМ», чтобы завести стартер.

Провода крепятся шайбами и просто шайбочками, постарайтесь их не потерять, пригодится в дальнейшем, когда вы найдете ключи или просто в хозяйстве. Сняли гайку, пару шайб, отложили в сторону. Теперь зачищаем провод с двух сторон. Я использовал двойную на всякий случай, часть пускаем на «АМ», помним, что у нас масса еще не включена на аккумуляторе, поэтому не коротнет. Не должно, по крайней мере.

А вторую обволакиваем вокруг клеммы «КЗ». Отпускаем по-тихонечку, тянемся назад и включаем массу. Включили, проверяем. Пошло. Приборчики светятся. Теперь берем всю эту хитрую штуку в руки. Есть контакт, это был не контакт провода «КЗ». Приборы заработали, не очень прочно закрутил. И еще раз.

Все, машинка работает. Оставляем это в таком положении, провод стартера отводим в сторону. Как видите, если сбросить провод с «КЗ» — все глохнет. Снова заводимся, завелись. Все, а если нам вдруг понадобится заглушить машину – мы снимаем короткозамкнутый провод и машина глохнет. Вы научились заводить буханку Ваз 462 без ключа. Поздравляю вас.

В следующем видео я покажу, как использовать эту простейшую схему, при помощи парочки кнопок можно сделать очень хороший старт буханки с кнопки, чтобы не терять ключи и не беспокоиться за них. Подбежал, нажал пару секретных кнопок и машина поехала. Всем пока.

Стеклоочистители (дворники) УАЗ Хантер 3151

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот. Подключение мотор-редуктора стеклоочистителя ЭСУД, приборы, генератор, стартер, освещение и т. Решил поменять мотор-редуктор на своем патриоте, купил мотор-редуктор стеклоочистителя Hofer HF На драйве его хвалили, так же там писали как поставить якобы распиновка фишки моторчика соответствует по цветам фишке патра. По факту вот что имеем, на патриоте имеем 5 проводов желтый, синий, красно-черный, синий, зелено-черный патр гв.

Перейти к содержимому. Система для сообществ IP.

Меры предосторожности

Автомобиль УАЗ Хантер, электрическая схема которого при неверной эксплуатации выходит из строя, требует выполнения правил безопасности.

• Манипуляции с машиной, связанные с электрическим оборудованием, проводятся со снятой батареей аккумулирующей энергию. Отключение и включение аккумулятора в цепь проводится в обязательном порядке при де активированном возбуждении;
• Контроль цепей проводится без замыкания проводников на корпус, кроме того, проверка исправности оборудования методом «искры» запрещена, поскольку приведёт к поломке некоторых блоков;Используются только предохранительные элементы установленного образца;Замена предохранителей проводится приборами не из металла, что бы избежать соединения точек электрической цепи с разным потенциалом;Нельзя снимать батарею с работающей силовой установки, это выведет из строя регулятор напряжения и другие элементы;
• Нельзя касаться проводников с высокой степенью электрического потенциала на заведенном моторе;Исключена проверка диодов блока выпрямления омметром, а так же лампой контроля, питание которых больше 12В без отключения изделий от генерирующего устройства;Противодействие прохождению тока изоляционным слоем катушки статора генерирующего устройства проверяется на изделии, демонтированном с машины и отключенном от блока выпрямления;
• Манипуляции со сварочным аппаратом на борту UAZ «Hunter» проводится с предварительным отключением проводников от аккумулятора, а так же отключением выводов генерирующего устройства и контроллера;
• При зарядке аккумуляторной батареи изделие отключается от автомобиля.
