Схема электропроводки уаз 31514: особенности электросхемы

Особенности электрооборудования

Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.

В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:

• элементами управления различными системами транспорта;
• контрольными устройствами для слежения за состоянием узлов и механизмов.

Внешняя оптика

На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.

Именно поэтому:

1. Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.
2. Кроме того, практически вся оптика была позаимствована от ГАЗ 64 — это фонари и т.д.

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом. В результате:

В результате:

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений

Устройство генератора УАЗ 469

Генератор на УАЗ 469 представляет собой установку для выработки электрической энергии. Агрегат запускается при повороте ключа на старт в выключателе зажигания автомобиля. В режиме запущенного двигателя генератор вращается постоянно до самой остановки двигателя внутреннего сгорания.

Вокруг генераторного шкива имеются гнутые пластины, изготовленные в форме русской буквы «Г». Набор таких пластин составляет 12 штук. Это лопасти генератора, которые при вращении шкива нагнетают холодный воздух на корпус агрегата. Таким образом, осуществляется его охлаждение, поскольку при интенсивном вращении корпус сильно разогревается.

На автомобилях УАЗ 469 используется генератор Г250П2 переменного тока со встроенным выпрямительным блоком ВБГ-1 или ПБВ-4-45, работающий совместно с регулятором напряжения, 665.3701-01 или 161.3771, переменного тока со встроенными интегральными регуляторами напряжения.

• 1. Генератор
• 2. Регулятор напряжения
• 4. Разъем 4-х контактный
• 4а. Разъем (вид со стороны проводов)

Генератор Г250П2 представляет собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ4-45. Генератор Г250П2 имеет не один, а два вывода «Ш». Подключение генератора УАЗ 469 осуществляется по схеме.

Конструкция генератора содержит следующие основные элементы: неподвижный статор, вращающийся ротор, крышку со стороны контактных колец, щеткодержатель, выпрямительный блок, крышку со стороны привода и шкив вентилятора.

Особенности оборудования в схеме

Начало производства автомобиля УАЗ осложнилось для конструкторов Ульяновского завода поиском качественных комплектующих. Особенно эта проблема относится к системам освещения и зажигания, поэтому инженеры предприятия вынуждены были использовать нестандартные решения для налаживания серийного производства.

Поэтому в схему электропроводки УАЗ буханка с карбюратором включен переключатель оптики с более старого автомобиля ГАЗ-69.

Отечественные автомобили время от времени озадачивают пользователей проблемами с электрооборудованием. Если электропроводка вашего УАЗика функционирует некорректно, придется проверять не только ее, но и остальные элементы схемы.

В первую очередь проверяется работоспособность предохранителей, расположенных в монтажном узле. Затем проверяется целостность ламп, и тестером прозванивается электрическая часть.

Схемы электрооборудования УАЗ-469, 31512, 31514, 31519

0:7

1:514

Схема электрооборудования УАЗ-469

1:578

2:1085 3:1590

1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов;

3:3262

30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака. * На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается. ** Устанавливается на часть автомобилей. Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.

3:3158

https://www.drive2.ru/l/1606894/, https://myauto.jofo.ru/430624.html

3:70 следующая статья:

Установка электровентиляторов ВАЗ-классики на УАЗ 31512

Подключение: механика Давно хотел поставить электровентиляторы и вот, наконец, руки дошли. Были куплены два

4:916

Рейтинг 4.50 12276

Ремень генератора

Приводом от коленчатого вала двигателя на шкив генераторной установки служит гибкая ременная передача. Ремень стандартного размера, он вставляется в ручьи шкивов на валу двигателя и на самом генераторе. Натяжение ремня осуществляется регулировкой кронштейна генератора на двигателе.

Генератор Г250П2 крепится на кронштейне к блоку двигателя УМЗ-417 с правой стороны. Приводится во вращение с помощью клиновидного ремня от шкива коленчатого вала. На УАЗ обычно ставится ремень генератора УАЗ 469, размер которого 1 275 мм. Модель ремня 6 РK 1275. Аббревиатура означает: 6 ручейков, РК – поликлиновой, длина 1 275 миллиметров. Это размер ремня генератора УАЗ 469 двигатель 417.

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях.

Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452оказались достаточно выносливыми.

Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.

Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

Как автомобиль службы ГАИ;
В качестве пожарной машины;
Автомобиля скорой помощи;
Продуктовой лавки;
Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него.

Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома.

Буханка удостоилась участия в Олимпиаде 2014

Схема электропроводки УАЗ-452, замена проводки своими руками: инструкция, фото и

Схема электропроводки УАЗ 452: особенности управления освещением и системой зажигания

Знаменитая «буханка» – многоцелевой УАЗ 452 появился в линейке Ульяновского автозавода еще в 1965 году и остается на конвейере до сих пор. Конечно, за годы выпуска производитель всячески модернизировал авто – изменилась подвеска, двигатель, схема электропроводки УАЗ 452, но в целом, вся конструкция осталась прежней.

Электропроводка УАЗ 452: надежная однопроводная схема

Отличия электрических систем

Модернизации сказались на условиях обслуживания авто разных лет выпуска.

Особенных трудностей при проведении регламентных работ своими руками автомобиль не вызывает, однако электрические системы имеют отличия, причиной которых послужили:

1. Модификации силовых агрегатов;
2. Изменения панели приборов;
3. Установки освещения и габаритных огней нового поколения.

Оригинальное фото прилагаемой к авто документации образца 1974 года

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

1. Первая позиция подает питание только на габаритные огни;
2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО

Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

1. Провод «+» от АКБ подавал питание на катушку зажигания;
2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

1. В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
2. На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
3. На поздних моделях в схему устанавливалось дополнительное реле стартера.

Контрольные приборы УАЗ 452

Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Рекомендуем лучшую цену на товар ▼

https://avtoelektrik-info.ru

Когда на малых оборотах двигателя не хватает генератора для питания потребителей – лампочка загорается. Соответственно ни о каком качестве (освещения, прежде всего) говорить не приходится. Купить один мощный иномарковский генератор, а родной положить в запас.Да уж с виду он похож на маленькую, но атомную электростанцию. Один блочок запитывается только при включенном зажигании, др. Плавкие, тепловые, какие угодно – лишь бы только на отдельные. Электрическая схема автомобиля для просмотра схемы в лучшем электросхема уаз 31519.

Особенности электрооборудования

На сегодняшний день транспортные средства УАЗ 315319 производятся в двух вариациях, в частности, речь идет о кузове:

• либо в полностью металлическом;
• либо в металлическом кузове с тентовой крышей.

Электросхема проводки и оборудования Хантера

Следует отметить, что разные модели УАЗ Хантер также могут быть оборудованы разными двигателями.

В качестве силовых агрегатов ульяновский автомобильный завод предлагает потребителям:

• дизельный мотор, объем которого составляет 2.2 литра;
• бензиновый силовой агрегат на 2.7 литра;
• бензиновый двигатель, объем которого составляет 2.9 литра.

Вплоть до 2006 года автомобили УАЗ 31512 и оборудовались силовым агрегатом зарубежного производства Andoria 4CT90. Но впоследствии инженеры автомобильного концерна отказались от использования этого мотора в пользу отечественных. В целом модели УАЗ 31514, 315195 с карбюратором или инжектором имеют одинаковую схему электропроводки. Однако в моделях, оснащенных двигателем зарубежного производства, эта схема может иметь определенные отличия, в частности, речь идет именно об электросхеме УАЗ в моторном отсеке.

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

• аварийного давления для масла;
• показаний топлива;
• для указателя масляного давления;
• перегрева используемых охладителей;
• температур используемых охладителей;
• определения уровня тормозной жидкости.

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

• реле для фар машины;
• розетки, используемые для питания переносных ламп;
• выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

• для тормозного сигнала;
• для стояночного тормоза;
• аварийной сигнализации;
• лампы света салона;
• звукового сигнала;
• заднего фонаря противотуманного типа;
• зажигания;
• света заднего хода.

Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор , аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают:

№ 1 — цепи контрольных приборов; № 2 — цепи указателей поворота; № 3 — цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.

Наиболее частые причины отказа электрической части автомобиля:

• механические повреждения электропроводки (обрыв цепи, замыкания, износ клемм и прочее);
• отказ датчиков и узлов вследствие попадания влаги, процессов коррозии;
• неисправность узлов контроля и блоков управления;
• выход из строя осветительного оборудования, предохранителей, реле;
• сбои в работе электронных блоков;
• проблемы в работе стартера, генератора, коррозия клемм аккумуляторной батареи.

В модельном ряду УАЗ Патриот представлены автомобили с двигателями, выполненными по стандартам Евро 2 (до 2007 года), Евро 3 (выпуск с 2007 по 2017 год) и Евро 4 (после 2013 года).
Схема электрооборудования УАЗ Патриот для каждой модификации имеет свои особенности, связанные с устройством системы управления двигателем, применением различных электронных блоков и другого оборудования. Так, автомобили до 2012 года выпуска комплектовались словенскими монтажными блоками реле и предохранителей. Они имеют неразборную конструкцию, и теоретически не подлежат ремонту, если имеют внутреннюю неисправность (оплавленные проводники, разрушенные контакты и др.) Практически такие проблемы также решаются, но только опытными мастерами и с применением оригинальных методов. С 2012 года автомобили Патриот комплектуются разборным монтажным блоком реле и предохранителей (аналогично ВАЗ), что существенно упрощает процесс ремонта этого узла.
Турбодизельные двигатели автомобилей УАЗ Патриот, которые начали устанавливать на серийные автомобили с 2012 года, соответствуют стандарту Евро 4. Выполнение высоких требований экологичности потребовало усложнения схемотехнических решений электрооборудования автомобилей.
В состав дополнительной комплектации автомобилей входит «зимний пакет», который включает следующее электрооборудование:

• электроподогрев лобового стекла;
• дополнительный электрический отопитель салона;
• подогрев заднего ряда сидений;
• аккумулятор высокой емкости.

Для проведения оперативного и качественного ремонта электрооборудования автомобиля необходимо внимательно изучить принципиальную электрическую схему, соответствующую году выпуска авто.

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Цена на УАЗ 469 для армии была самой низкой благодаря большим заказам

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

1. автомобилю был присвоен четырехзначный номер – 3151;
2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Проводка УАЗ 469: схема электрооборудования на УАЗ-3151

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Черно-белая схема электропроводки УАЗ Патриот

Зажигание

На вездеходах УАЗ встречается две разновидности системы зажигания — контактная и транзисторная. Первая модель применялась на УАЗ 469/469Б, но с середины 80-х годов была вытеснена бесконтактной. Постепенно владельцы сменили приборы и на ранних машинах, поэтому встретить автомобиль с «классической» системой — редкость.

Схема контактного зажигания

Элементы контактного зажигания на УАЗ 469:

1. Аккумулятор.
2. Втягивающее реле стартера.
3. Катушка.
4. Блок предохранителей.
5. Измеритель силы тока.
6. Переключатель массы.
7. Модуль регулятора напряжения.
8. Генератор.
9. Замок зажигания.
10. Подвижный контакт (бегунок).
11. Добавочный конденсатор.
12. Распределитель искровых импульсов.
13. Свечи.
14. Дополнительные резисторы в наконечниках.

Схема классического зажигания с механической контактной группой

Схема электронного зажигания

На УАЗ 3151 стала применяться бесконтактная система, обладающая улучшенными характеристиками.

Компоненты системы зажигания:

1. Катушка.
2. Транзисторный коммутатор.
3. Датчик распределения импульсов.
4. Свеча.
5. Коробка предохранителей.
6. Вибратор аварийной системы зажигания.
7. Дополнительный резистор.

Транзисторная система зажигания

Для соединения деталей бесконтактной системы воспламенения топлива штатно используются провода с изоляцией разных цветов:

• голубого (Г);
• красного (К);
• желтого (Ж);
• зеленого (З).

Отличие систем зажигания

Отличием контактной системы зажигания является контактная группа, распределяющая импульсы высокого напряжения. Из-за этого узел подвержен перегреву и подгоранию, что ухудшает передачу тока. В бесконтактной системе сигналы формируются датчиком Холла и транзисторным коммутатором. Конструкция не имеет механических элементов, подверженных активному износу и способна работать при пониженном напряжении в бортовой сети.

Питание силового агрегата

Для нормальной работы силового агрегата  схема электропроводки УАЗ 31514 включает в себя:

• Распределитель зажигания;
• Транзисторный коммутатор;
• Высоковольтные провода;
• Микропереключатель холостого хода;
• Электроклапан принудительного холостого хода;
• Свечи зажигания;
• Электрический стартер;
• Катушка зажигания.

Запуск силового агрегата осуществляется электрическим стартером. Управление стартером дистанционное из кабины. Плюсовой провод от аккумуляторной батареи крепится на клемму стартера. Стартер оборудован втягивающим реле. Оно необходимо для включения электродвигателя и ввода шестерни привода в зацепление с маховиком двигателя.

Исторический экскурс

История УАЗ 31514 началась задолго до девяностых годов – от легендарного УАЗ 469 в мирные годы хотели получить больше функциональности, что привело к его глубокой модернизации.

В результате чего появилась его «гражданская» версия УАЗ 469Б, которую от предшественницы отличали:

1. Ведущие мосты лишились бортовых редукторов, обеспечивающих колоссальную проходимость на бездорожье;
2. С автомобиля сняли предпусковой подогреватель;
3. Кузов открытого типа комплектовался брезентовым тентом;
4. Силовым агрегатом служил двигатель УМЗ-414 мощностью 80 л.с.

Рестайлинг

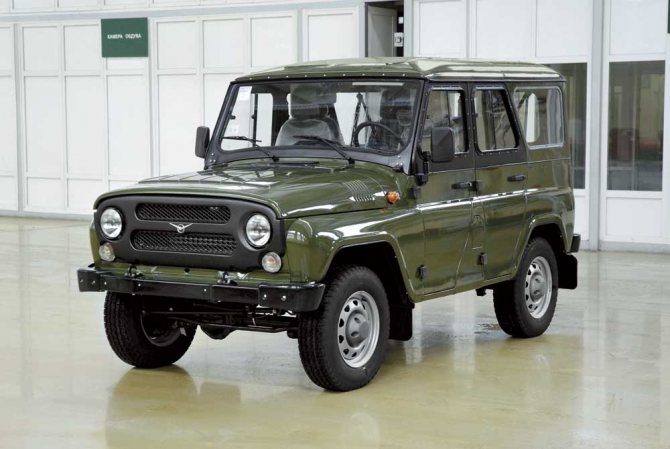

Производитель не стал останавливаться на полученном результате, и в 1993 году вывел в свет новую модель – УАЗ 31514, которая полностью заменила на заводском конвейере УАЗ 469.

Читать также: Шевроле нива без бампера

1. Силовым агрегатом УМЗ-4178 карбюраторного типа, объемом 2,5 литра;
2. Также на автомобиль устанавливался двигатель ЗМ3-4021.10, который при равных параметрах выдавал на 3 л.с. больше;
3. На поздних модификациях устанавливался дизельный двигатель ЗМЗ-5143.1, оснащенный турбонаддувом;
4. Жесткая крыша стала нормой, и устанавливалась на конвейере;
5. Передняя подвеска стала пружинной (рекламное видео тех лет строилось именно на этом улучшении);
6. Автомобиль получил муфту отключения передних колес;
7. Улучшенный салон стал нормой (сиденья с регулировкой, мягкая обивка, магнитола), в связи с чем изменилась и салонная электропроводка УАЗ 31514.

Особенности электросхемы

Среди самых заметных особенностей УАЗ 31514, отличающих его от предшественников – раздельное лобовое стекло с перенесенными под крышу редукторами стеклоочистителей. Благодаря этому решению проводка УАЗ 31514 получила дополнительный жгут проводов для их подключения.

Также на автомобиле появилась ранее опробованная на предшественнике бесконтактная система зажигания, состоящая из (по порядку):

1. Низковольтной катушки зажигания;
2. Транзисторного электронного коммутатора;
3. Датчика-распределителя (трамблера);
4. Электрических свечей зажигания;
5. Блока плавких предохранителей;
6. Аварийного прерывателя;
7. Добавочного электрического сопротивления;
