Электропривод замка багажника: особенности и установка электропривода

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

1. Соединительные провода.
2. Клеммы.
3. Изолента.
4. Предохранительные крепления.
5. Набор гаечных ключей.
6. Несколько отверток (плоских и фигурных).
7. Кусачки.
8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой

Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя. https://www.youtube.com/embed/URA-p-wyZps

Скажу честно. ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну.

ПРИВОДЫв роли приводов были использованы реечные электростелоподъемники форвард (не гремят). также подойдет аналог от Граната(дешевле, лучше приспособоить). Подойдут модели для ваз классики и нивы.

УСТАНОВКА ПРИВОДОВДумаю слова излишни. все видно по фотографиям

Немножко слов по установке: заново пришлось настраивать замок и ограничители — все делается по месту таким образом чтобы привода смогли корректно закрывать крышку багажника. Багажник может поднимать и опускать и один привод… но увы изза перекоса при закрывании он не может захлопнуть до полного зачелкивания замка. При этом двух приводов не хватает чтобы полностью отказаться от торсионов… не хватает силенок на открывание. При открытом и закрытом положени привода не шибко много занимают место. крепления приводов — заводские, не стал их переделывать чтобы потом их можно было перепродать.

ЭЛЕКТРИКАна данный момент для управления приводов используется вот такая схема:

Немножко пояснения. Итак, группа релюшек R1-R4 используются в роли триггера для управления любых девайсов с помощью кнопки без фиксации. то бишь при первом нажатии кнопки на выходе R4 будет +12, при повторном — напряжение будет отсутствовать. релюшка R5 нужен только для того, чтобы подавать управляющий “минус” на вход доводчика на протяжении его работы. его наличие обуславливается только изза режима работы доводчика, т.е. в моем случае мною используемый доводчик требуется подачи управляемого “минуса” на всем протяжении его работы. но есть доводчики которым необходимо только кратковременная подача управляемого “минуса” — в этом случае релюшку R5 можно исключить. релюшка R6 и R7 используются для реверса полюсов питания приводов.

Доводчик использовался самый дешевый — двухканальный Мистери PWM-2 с одновременной работой обоих каналов

Все это хозяйство было помещено в пластиковую коробку и закинуто в нишу задней арки. Основное питание развязано напрямую с АКБ через пред в 10А.

Чем хороша данная схема — не требуется использование никаких лишних датчиков аля концевики или т.п.

УПРАВЛЕНИЕНа данный момент управление реализовано от кнопки открывания багажника штатного брелка, брелка сигнализации и с помощью кнопки на самом багажнике. Скорей всего будет внедрена еще кнопка в салон. но пока в процессе раздумья ибо в замешательстве куда там лучше всего внедрить кнопку.

Роскошь или необходимость

Функция автоматического открытия багажника присутствует во многих новых автомобилях. Водителям такая функция приходится по душе, ведь к хорошему быстро привыкаешь. Чтобы открыть багажное отделение в автомобиле, достаточно нажать на кнопку в салоне. Замок приходит в действие в результате работы электропривода.

Такая функция может показаться мелочью и несущественным дополнением, пока не придут холода. В морозы замок на багажнике часто замерзает, отчего открыть отделение становится сложной задачей. Приходится тратить время на разморозку механизма. В случае с электроприводом таких проблем не возникнет. Также подобный механизм делает взлом авто более сложным, что также является немаловажным преимуществом.

Подобной функцией оснащаются по большей части импортные автомобили, и то не все. Отечественные производители лишь недавно стали оснащать свои модели таким функционалом. Каждый автовладелец может оснастить свой автомобиль электроприводом для багажника. Сделать это будет несложно, но повозиться всё же придётся.

Выбор и установка электропривода багажника

Прежде всего, при выборе устройства важно понимать, каким способом будет реализовано управление. Для открытия с кнопки из салона можно взять обычный электрозамок багажника

Такое решение не отличается сложность в установке и подключении. Если же необходимо, чтобы электрический замок открывался с пульта, потребуется более «продвинутое» и дорогое решение, которое сложнее подключить.

Так или иначе, в продаже представлено большое количество разных типов и моделей приводов и замков. Они отличаются по типу крепления, могут быть усиленными и т.д. Основные правила при подборе – купить качественное и оригинальное изделие, а также предпочтение лучше отдавать приводу с инерционным механизмом.

Инерционный механизм после нажатия на кнопку раскручивается, тяговое усилие увеличивается и затем передается на толкающий шток. Такой вариант более надежен, так как реализована «защита» электродвигателя. Если шток привода будет упираться, моторчик автоматически отключится. В то же время привод с обычным типом двигателя будет дальше работать, перегреется и быстро сломается.

Теперь перейдем к тому, как выполняется установка электропривода багажника своими руками. Первое, нужны подручные инструменты и изолента, а также крепления для предохранителя, клеммы, провода (сечение 1 мм).

Кстати, параллельно установке замка можно сделать шумоизоляцию крышки багажника, а также самого багажника. Это позволит повысить общий уровень комфорта при езде. На практике, многие автолюбители совмещают шумоизоляцию, установку сабвуфера и усилителя, а также электрического привода замка крышки багажника. Такой подход позволяет выполнить модернизацию автомобиля и установку дополнительного оборудование в багажнике комплексно.

Электропривод двери багажника: что нужно знать

Итак, автоматический багажник, несомненно, является очень удобным и практичным решением. На авто высокого класса можно открывать багажник с пульта (с ключа) дистанционно.

Также есть и более продвинутые решения, когда достаточно снять автомобиль с охраны и приблизиться к машине, поле чего провести рукой или ногой в области установки сенсора. В свою очередь, сенсор «улавливает» движение, посылает сигнал на сервомеханизм и багажник открывается без нажатия каких-либо кнопок на пульте или в салоне.

Само собой, такие решения сложные и дорогие. Если же рассматривать более простую схему, кнопка открытия багажника ставится прямо в салоне автомобиля, что исключает необходимость открывать его снаружи. Другими словами, багажник с кнопки позволит отдельно открывать замок багажника из салона, что в условиях непогоды и в ряде других случаев попросту незаменимо.

При этом можно отметить, что данное решение вполне возможно реализовать практически на любом автомобиле (например, электропривод багажника ВАЗ). Удобство заключается в том, что при нажатии на кнопку в салоне электропривод приводит в действие замок, крышка багажника открывается. Кстати, такой замок багажника не замерзает.

Проблема знакома владельцам ВАЗ и других авто, где нет возможности открыть крышку багажника из салона или дистанционно. При этом после мойки или в результате попадания влаги замок попросту обмерзает, что не позволяет открыть его ключом. В подобной ситуации приходится греть замок, использовать средства типа «антилед», загонять машину в теплый паркинг, укладывать багаж в салоне и т.п.

В свою очередь, именно электропривод зимой значительно облегчает и упрощает эксплуатацию авто. Если замок исправен, крышка багажника с таким приводом откроется в любом случае.

Еще обратим внимание на то, что можно приобрести как электрозамок багажника, так и купить электропривод багажника. При этом электропривод багажника купить и поставить можно без замены штатного замка, то есть устройство совместимо со стандартным замком. Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Рассмотрев особенности и преимущества, перейдем к устройству электропривода. Сразу отметим, электропривод и кнопка открывания багажника считаются простыми решениями. Если коротко, электропривод багажника – это механизм, который имеет электрический моторчик, пару 4-х контактных реле и шток-толкатель. Также среди компонентов выделяют предохранитель. В салоне ставится кнопка багажника, которая может идти как в комплекте, так и докупаться отдельно.

Что касается привода, в целом существует два типа привода, воздействующие на шток:

• решение с электрическим мотором;
• привод на магнитных пластинах;

Как показывает практика, первый вариант простой, наиболее выносливый, долговечный, надежный и распространенный, тогда как второй встречается намного реже. Причина — устройство магнитного привода сложное, в процессе эксплуатации часто возникают сбои и отказы. Общий принцип работы основан на том, что осуществляется взаимодействие с магнитными пластинами. Когда питание подается, реле «тянет» шток для открытия багажника.

Что касается электромотора, принцип похож на срабатывание центрального замка. Конструкция простая и надежная, при необходимости можно интегрировать даже в старый автомобиль («классические» модели ВАЗ и т.д.).  Фактически, на мотор приходит сигнал с кнопки, он срабатывает, толкает шток и замок открывается.

Видео «Работа системы в автомобиле Киа Оптима»

Описание работы и подключения системы в автомобиле Киа Оптима на видео ниже (автор ролика — Evgeny Sokolov).

Автолюбители знают, что большинство современных иномарок оснащено устройством автоматизированного открытия/закрытия багажника с помощью специальной кнопки. Механизм работает от электропривода, избавляя владельца от необходимости каждый раз хлопать крышкой. Можно ли дооснастить свой автомобиль подобным механизмом, рассмотрим ниже.

Для автоматического открытия багажника «изобретать велосипед» не понадобится. Достаточно будет поставить обычные пружины, как это распространено среди автовладельцев Лада Гранта. Для закрытия багажного отсека с помощью кнопки уже потребуется механизм, приводимый в действие от электродвигателя. Иномарки, как правило, оснащаются двумя электроприводами, блоком управления и кнопкой в салоне.

Для примера разберем принцип работы механизма закрытия багажника автомобилей Volkswagen.

В комплект задней двери, оснащенной электроприводом, входит два двигателя, размещенных в блоках управления крышкой багажника, и петля замка с доводчиком.

Основные детали для сборки Схема двери багажного отсека Установка электродвигателя Детали крышки багажника

Открытие багажного отсека может производиться несколькими путями:

• путем нажатия кнопки на пульте дистанционного управления;
• нажатием такой же кнопки, встроенной в водительскую дверь;
• механическим способом при помощи наружной ручки.

Электродвигатели механизма открытия/закрытия багажника оснащаются ограничителем усилия, благодаря чему они останавливаются при наличии препятствия на пути движения крышки. В результате процесс открытия прерывается. Аналогичным образом ограничитель работает и при закрытии крышки, прерывая движение механизма и смещая его положение немного назад.

Если в электрических цепях привода багажника возникла поломка, двигатели не отключаются, то есть остаются механически связанными с крышкой. Поэтому для открытия или закрытия двери в таком случае потребуется прилагать большое усилие.

Как установить электропривод багажника?

Вначале нужно подготовиться по следующему списку: отвертки, дрель, плоскогубцы, шуруповерт, запасные провода, мультиметр, трубки в гофре, изоляционная лента и клипсы. Прочитайте ремонтное руководство автомобиля (в частности, что отвечает за электропитание).

Монтаж электро багажника:

1. аккумулятор отключают;

2. демонтируют пластиковую накладку;

3. закрепляют устройство на крышке;

4. настраивают механическую связь агрегата с замком;

5. крепят металлическую палочку;

6. разводят проводку штатными “дорожками” (если нужно “пройти” в обход, используйте гофротрубки);

7. провода выводят на прикуриватель (часто это целесообразно);

8. демонтируют лицевую часть этого элемента и монтируют предохранитель;

9. кнопку размещают в удобном для пользователя месте;

10. тянут провода к двери водителя (низ/верх — на ваше усмотрение);

11. соединения спаивают и обматывают изолентой;

12. один “минус” подключают на электрический привод, второй — на управляющее реле, третий — сигнализацию;

13. подключают АКБ и тестируют результат.

Выбор комплекта электропривода двери багажника

Для монтажа нужно купить спецкомплект. Это может быть заводской вариант, который сразу включает в себя все необходимое. Более экономным решением будет собрать “любительский” набор, но для его приобретения нужны знания и опыт. Опытные автовладельцы советуют не экономить покупая устройство низкого качества. Потратив немного больше, вы сэкономите время и силы на устранение часто возникающих поломок. Еще один бонус — качественный привод увеличивает рыночную стоимость машины (в перспективе вы даже выиграете, если надумаете продавать авто).

Опытные автолюбители рекомендуют выбирать инерционный механизм, который перед работой “раскручивается”. Тяговое усилие увеличивается и переходит на толкающий шток (устройство не перегревается). Еще одно преимущество — механизм можно отключить при наличии препятствия траектории открывающегося элемента. Ваши руки и голова защищены от неожиданно закрывающейся детали.

Стандартная комплектация выглядит так:

• два подъемных механизма;

• пара модулей электроподъемников;

• диоды;

• провода;

• разноконтактные реле;

• замочные пружины;

• проводка;

• электрические инструменты;

• гайки/болты;

• “болгарка” и пр.

Удобно ли включать электропривод крышки багажника дистанционно?

Пульт ДУ или от сигнализации удобен, но требует батареек. Включение удобно благодаря экономии времени (например, если в руках пакеты с покупками, наличие удаленной опции существенно облегчаете жизнь). Система с таким функционалом и актуатором сложнее для монтажа — требуются специальные навыки и знания в области автомобильной электроники. Стационарная кнопка надежнее и проще в эксплуатации (еще одно преимущество — вы можете все сделать сами). Если выбор все-таки пал на первый вариант, обратитесь в автосервис.

Установка электропривода багажника

Не самой лёгкой работой является установка электропривода подъёма/опускания двери багажника, но справиться с ней будет под силу каждому. Главная сложность будет заключаться в подключении электрики. Если ничего в этом не смыслить, то необходимо будет привлечение специалиста по этой части. При наличии некоторых познаний в области автомобильной электрики можно попробовать выполнить все работы самостоятельно.

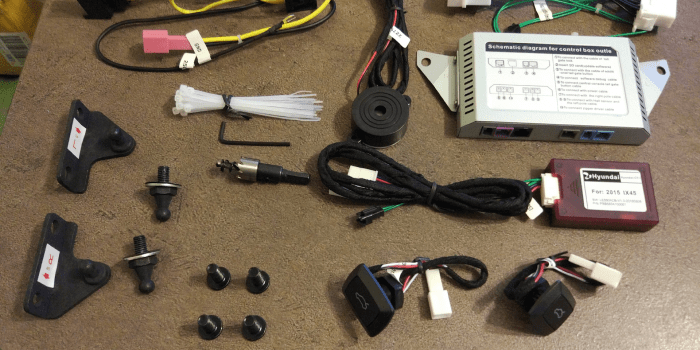

Набор для установки электропривода багажника

Электропривод багажника своими руками устанавливается по следующей схеме:

1. В первую очередь необходимо аккумулятор отсоединить от питания.
2. Снимаем с багажника пластиковую деталь, которая фиксируется болтами и защёлками. Эта накладка является относительно хрупкой, потому пластик может треснуть от неаккуратного движения.
3. Закрепляем электропривод на крышке багажного отсека и обеспечиваем для него механическую связь с замком. Для этого на замочном механизме делаем два надреза и отгибаем образовавшуюся свободную часть.
4. Ищем в наборе длинную металлическую палочку. Её необходимо закрепить таким образом, чтобы работе замка ничего не мешало. Возможно, лишнюю часть этой палочки придется убрать.
5. Теперь приступаем к работе с электрикой. Обычно за питание отвечает плюсовое напряжение в 12 В, но так бывает не всегда, потому стоит заранее уточнить этот момент. Придётся изучить инструкцию к автомобилю.
6. Разводим проводку по салону автомобиля. Здесь нужно проявить скрупулёзность, ведь ошибки могут привести к короткому замыканию. Провода располагаются только в местах расположения штатной проводки. На сложных участках используются гофрированные трубки.
7. Проводка прокладывается к электросети прикуривателя, ведь этот элемент используется крайне редко, потому его выбор является более целесообразным.
8. Выполняем демонтаж входа прикуривателя, устанавливаем предохранитель между ним и кнопкой, которая будет приводить механизм электропривода в действие.
9. Место для кнопки выбирается любое, которое будет удобным лично для вас.
10. Подтягиваем провода к водительской двери. Это можно делать через низ или верх — кому как будет удобно.
11. Если длины проводов недостаточно, то добавляем к ним заранее подготовленную проводку. Места соединения спаиваются и перематываются скотчем.
12. Минусовой провод соединяется с электроприводом, второй минусовой подводится к реле управления, третий провод должен подключаться к сигнализации.
13. Подключаем аккумулятор и проверяем систему на работоспособность.

Может так быть, что для закрытия двери багажного отсека сила тяги недостаточная. В таком случае придётся добавить в конструкцию замка дополнительную пружину.

Электропривод багажника с доводчиком является крайне полезной и удобной функцией. Раз попробовав этот механизм в действии, уже будет невозможно представить эксплуатацию авто без него. Установка этой системы может показаться сложной, но, поверьте, эту работу сможет выполнить каждый автомобилист.

Необходимые материалы и инструменты

На самом деле выбор оборудования и сопутствующих материалов целиком зависит от конечной цели, которую преследует владелец транспортного средства. Ведь тут есть два пути:

• установить автоматический привод на замок задней двери;
• оборудовать багажник полноценным устройством для закрытия и открытия крышки с доводчиком (рекомендуется использовать оборудование с инерционным механизмом).

В первом случае начинающему автослесарю потребуется купить недорогой комплект, состоящий из привода, кнопки, рейки, крепежных элементов, 4-х контактного реле, предохранителя на 10А и медного провода в изоляции длиной не менее 4 метров.

Второй вариант можно реализовать при помощи дорогостоящего заводского набора или, при желании сэкономить, путем покупки набора, состоящего из следующего оборудования и расходных материалов:

• двух стеклоподъемников и модулей управления к ним;
• полупроводниковых диодов;
• электромагнитных реле с 4-мя и 5-ю контактами с колодками для установки;
• изолированных медных проводов, наконечников, клемм, термоусадочной трубки и изоленты.

Инструмент при реализации этой идеи используется стандартный: отвертки с разными битами, ключи, электродрель со сверлами разного типа, болгарка, отщелкиватель креплений и клипс.

Особенности устройства

Чтобы багажник открывался дистанционно, автопроизводители применяют два основных метода. Первый заключается в установке электропривода в крышку, а второй предусматривает применение пневмоприводов. Последний вариант считается более надежным, но при этом более дорогостоящим.

Управление крышкой с помощью электропривода также реализуется различными способами. Тут могут задействовать кнопки на приборной панели, кнопки на дверях, ручки на самом багажнике и пульты дистанционного управления. Каждый вариант в принципе выглядит привлекательно и потенциально удобно. Потому автомобилисту требуется самостоятельно решить, какой именно результат он хочет получить

Важно понимать, что пульт дистанционного управления удобен, но его можно легко потерять. Плюс установка предусматривает очень сложный комплекс работ

Из-за этого самым оптимальным считается вывод кнопки внутри салона автомобиля.

Устройство электропривода включает в себя несколько основных компонентов. Привод с электромоторчиком довольно практичный, надежный, долговечный и выносливый в условиях активной эксплуатации. Реже можно встретить приводы, где задействованы магнитные пластины. Конструкция сложнее, может создать ряд дополнительных проблем. Лучше их не использовать.

Все необходимое для закрывания и открывания богажника

Что бы приступите к работе, вам следует определиться с перечнем того, что вам потребуется для сборки электропривода. Вы должны иметь в наличии прежде всего механизм электропривода, а купить вы его сможете, чуть ли не в каждом автомагазине любой страны. Конечно, механизмы электропривода по своим функциям одинаковы, но зачастую отличаются между собой. Есть такие владельцы авто, которые собственноручно пробуют изготовить такого рода механизм. Для надежности и уверенности в его работоспособности необходимо устанавливать заводской механизм. Полная комплектация механизма состоит из:

1. Электрической проводки.

2. Клеммы.

3. Мотора.

4. Документы с наличием инструкции.

5. Кнопки с предохранителем.

В немедленном порядке попросите, чтоб вам предоставили гарантийное обслуживание или же ремонт. На рынках довольно часто таких услуг не предусматриваются, однако в автомагазинах как раз наоборот. Типовой набор материалов и инструментов понадобиться для монтажа. Бывают моменты, когда нужно иметь дополнительно провода, потому что не достаточно заводской сборки. Дабы зафиксировать провода приобретите элементы, для одноразового использования, такие как:

· Изоляционная лента;

· Трубки;

· Клипсы.

Все вышеперечисленное служит главным материалом, для крепления и установления электропривода багажника. Электропривод багажника представляет собой механизм, состоящий следующих связных устройств:

1. Мотор.

2. Предохранитель.

3. Кнопка со штоком.

Для того, чтобы работал шток известно несколько видов привода. Зачастую встречаются механизмы с магнитными пластинками и электрическим мотором. Долго служащим и качественным является электрический, вот почему он наиболее потребляемый. Когда вы захотите купить электропривод, подумайте хорошенько, в каких целях он будет эксплуатироваться. В случае открытия, благодаря кнопке находящейся внутри автотранспорта, то вы можете использовать стандартную модель, а если вдруг с помощью пульта с сигнализацией (дистанционный), то следует обзавестись средствами побольше. В Российской Федерации можно найти несколько видов электропривода:

1. С усилительным креплением.

2. Креплением сбоку.

3. Стандартные.

Не забывайте, вы должны серьезно подойти к покупке механизма. Купив плохого качества подделку, вы не получите гарантированную надежность и долгосрочное функционирование. Не игнорируйте товары, которые производятся в РФ, как делают это многие покупатели. Отечественные электроприводы в современное время производятся не хуже иностранных.

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с . Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

После этого приступайте к подключению проводов к электроприводу

Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме

При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Может быть разным. Одни элементы делают ТС красивым и оригинальным, выделяют его на дороге, заставляют оборачиваться и прохожих, и других водителей. Другие элементы отвечают за удобство и комфорт использования автомобиля. Ярким примером удобного тюнинга является установка электропривода на багажник.

Система TIDA-01424

Структурная схема опорного проекта TIDA-01424 показана на рисунке 3. Основными элементами платы являются две микросхемы ультразвуковых дальномеров PGA460-Q1, выполняющие всю основную работу, связанную с аналоговыми сигналами.

Рис. 3. Структурная схема TIDA-01424

Результаты измерений, фактически представляющие собой расстояния до каждого обнаруженного датчиком объекта, сравниваются с предустановленными пользователем оптимизированными пороговыми уровнями и используются для принятия последующих решений. Гибкость системы обусловлена возможность получения цифровых данных непосредственно из дальномеров PGA460-Q1 по последовательному интерфейсу USART и использованию их в качестве входных данных для алгоритма распознавания жестов.

Основные компоненты аналоговой части системы, включая две микросхемы дальномеров PGA460-Q1 с согласующими ультразвуковыми трансформаторами и прочей необходимой обвязкой, 3,3-вольтовый LDO-стабилизатор TPS7B6933-Q1 и монитор TPS3700-Q1 с силовым интеллектуальным коммутатором питания TPS1HA100-Q1 смонтированы на компактной двухсторонней плате формата BoosterPack. Особенностью данного форм-фактора является наличие 20-контактного разъема, на который выведены сигналы USART и несколько стандартных портов ввода-вывода (GPIO). Это разъем полностью совместим с микроконтроллерными платами LaunchPad, выпускаемыми Texas Instruments. Именно на такой плате, работающей под управлением микроконтроллера MSP430F5529, и реализованы алгоритмы обработки сигналов дальномеров, исходный код которых доступен для свободного скачивания на веб-сайте Texas Instruments.

Питание системы осуществляется от стандартной 12-вольтовой аккумуляторной батареи. При этом система имеет защиту от переполюсировки, пониженного и повышенного напряжений, и может без проблем выдержать перенапряжения до 40 В, возникающие, например, при неполадках в бортовой сети автомобиля.

В пассивном режиме при выключенных ультразвуковых излучателях ток потребления системы составляет менее 100 мкА, что позволяет подключать ее непосредственно к аккумуляторной батарее без риска значительного разряда последней.

Все компоненты системы рассчитаны на использование в автомобильных приложениях и имеют соответствующий температурный диапазон -40…105°C.

В целом система состоит из двух плат (аналоговых сигналов и микроконтроллера), обозначенных на рисунке 3 синим цветом, и требует подключения всего трех внешних компонентов: двух ультразвуковых датчиков и источника питания. Основные технические характеристики системы приведены в таблице 1.

Таблица 1. Основные технические характеристики TIDA-01424

Параметр	Значение
Количество ультразвуковых приемопередатчиков	2
Тип ультразвуковых излучателей	Герметичные с трансформаторным управлением
Рабочий диапазон напряжения питания, В	6…18
Допустимый диапазон напряжения питания, В	-20 (переполюсировка)…40 (резкий обрыв нагрузки аккумуляторной батареи)
Потребляемый ток в рабочем режиме, мА	не более 40
Потребляемый ток в выключенном режиме, мкА	не более 50
Дальность обнаружения объекта, мм	200…500
Длительность жеста, с	1…4
Частота выборки, выб./с	5…40
Печатная плата	Двухсторонняя, форм-фактор BoosterPack
