Замеры конструкции

Когда вы приняли решение о виде материала, который вы будете использовать для багажника, то далее необходимо переходить к выполнению замеров и расчетов. Таким образом, вы сможете четко определить вес будущего изделия, приблизительную цену и, конечно же, сколько и чего вам нужно при построении багажника для автомобиля.

Необходимо в первую очередь определить такие показатели, как длина и ширина всей крыши. Более того, можно даже создать некий проект в виде плана и чертежей, который будет включать:

• Несущую панель (непосредственный багажник, точнее его дно);
• Каркас;
• Перемычки (специальные усилители для конструкции);
• Борта.

Помимо этого можно придумать различные дополнительные детали на ваше усмотрение. Например, это может быть специальная накладка на переднюю часть багажника, которая будет препятствовать возникновению сильного сопротивления встречному воздуху.

Экспедиционный багажник своими руками — больше места в салоне

В специализированных магазинах вы найдёте кучу разных моделей багажников на крышу авто. Да, вы будете рады. Рады до тех пор, пока не увидите ценник. Другое дело — экспедиционный багажник своими руками. Нужно, правда, обдумать несколько вопросов по форме и весу груза, который собираетесь перевозить.

Материалы и тренды на рынке

Представляем вам главного претендента на овации — алюминий. Листы из алюминия легки, их сложно погнуть или проколоть.

Чаще владельцы отечественных автомобилей хотят пойти на подобную работу своими руками. Возьмём, к примеру, багажник на крышу Нивы или УАЗ. Подходящим материалом для конструкции будет профильная тонкостенная труба. В других случаях возможны чёрный металл или нержавейка, а также много других.

Пошаговая инструкция изготовления

В качестве примера возьмём изготавливаемый багажник из металлического профиля.

Измеряем длину и ширину крыши. Нам нужно узнать вес будущей конструкции с учётом материала и измеренных параметров. Как это сделать? Microsoft Excel вам в помощь. Вес конструкции будет показан сразу после записи всех характеристик.

Сварим периметр будущего багажника, а на равном расстоянии внутри периметра привариваем две перемычки, которые будут «держать» конструкцию. К этим перемычкам установят рейлинги, а на рейлинги уже подсоединим платформу. После основных перемычек займёмся установкой промежуточных, для пущей прочности. На этом сбор несущего каркаса подходит к концу.

Далее в дело вступает профильная труба. Она будет служить связующим элементом между всеми перемычками. Для эстетики и аэродинамики багажника устанавливается дуга в передней части конструкции. В местах её изгиба должен быть сектор, а на краю — напуск в 5 см. Дугу свариваем с передней частью поверхности, и также добавляем перемычки.

Какой экспедиционный багажник без бортов? Желательно сделать съёмные борта, дабы менять их по необходимости. Борта будут крепиться в отверстия, которые нужно обварить и заткнуть втулками. Это исключит деформацию профиля при затяжке болтов.

Теперь о том, как сделать сами борта. Нам понадобится 8 стоек, длина каждой около 6,5 см. Крепёжную шпильку получится сварить только при между двух отверстий, что мы и сделаем. После сверления двух отверстий приварим шпильку.

Боковая верхняя перекладина

Ещё не забыли, как мы сгибали переднюю дугу? Также сгибаем боковую верхнюю перекладину. Одну, другую. Дальше привариваем втулку в точку изгиба перекладины сбоку, чтобы верхняя часть передней перекладины была надёжно закреплена.

Вот и почти сделана вся работа. Настал час творческих автомобилистов. Нужно покрасить всю конструкцию, придать ей немного стиля. Во избежание ржавчины советуем нанести слой грунта, а уже потом думать о краске. Среди грунтовых растворов наиболее устойчивым к соляным воздействиям считается грунт, в составе которого есть цинк.

После нанесения слоя грунта следует подождать не менее суток, а после уже пользоваться обычной эмалью и наносить желаемый цвет на багажник. Многим не нравится, как выглядят болты в местах стыка конструкции. Во избежание некрасивого вида можно поставить декоративные гайки в этих местах. Вот вам и современный багажник.

Чего бы ещё добавить?

Основная функция багажника на крыше — экономия пространства внутри. С установкой дополнительного оборудования можно расширить его функциональность.

«Противотуманки» — фонари, которые ещё лучше осветят дорогу.
Во внутреннем и внешнем бортах есть место для хайджека и лопаты. Ох, как будут рады огородники.
Если часто ездите по заросшей местности, например, лесам, можно установить веткоотбойники. Они защитят стекло от повреждений.

Не забывайте также, что экспедиционник хорошо защищает саму крышу от вмятин. Как видите, такой багажник может служить хорошим средством не только для экономии пространства, но и для защиты кузова, для установки полезного оборудования. К тому же помимо самих багажников на рейлинги можно крепить другие конструкции для перевозки рыболовного оборудования или охотничьего.

Как видите, своими руками смастерить багажник реально. Для крупных Mitsubishi L200 потребуется лестница с боковой стороны. Для небольших иномарок будет достаточно укреплённого каркаса.

Как сделать органайзер в багажник Шевроле Нива своими руками

При использовании карманов внутреннее пространство багажника не уменьшается. Для их крепления используются обыкновенные саморезы.

Карманы бывают трех классов:

1. Люкс. Характеризуется богатой внешней отделки. Он имеет рукомойник, а также характеризуется долговечностью, функциональностью и привлекательным внешним видом.
2. Норма. Карман состоит из внутренних и лицевых деталей. Его можно с легкостью помыть внутри. Содержимое, которое располагается в кармане, не может испачкать или повредить обивку салона. Приспособление характеризуется наличием функции рукомойника.
3. Стандарт. Имеет эргономичную конструкцию и рукомойник. Карман характеризуется отсутствием внутренних частей. Он имеет только нишу для установки бутылки. Благодаря жесткости конструкции обеспечивается простота монтажа приспособления, а также его длительная эксплуатация. Внешняя часть кармана выполнена из пластика, что упрощает процесс ухода за ним.

Сумка или органайзер предназначается для расположения домкрата, аптечки, ключей для ремонта, огнетушителя, аварийного треугольника, ножного или ручного насоса других нужных вещей. Для производства сумок используются прочные материалы, что обеспечивает им устойчивость к механическим повреждениям и продлевает срок их эксплуатации. Разместить карманы можно с двух сторон крыльев в багажном отсеке. Производители выпускают специальные сумки для Нива Шевроле, в которых могут храниться разнообразные инструменты.

Существуют разнообразные чертежи органайзеров, которые можно сделать своими руками. Процедура монтажа проводится в несколько этапов:

1. Снимаются замеры днища и отмечаются на фанерном листе. Лучше всего использовать материал, толщиной 0,6 см с целью сохранения прочности конструкции.
2. После обрезания основы конструкции делаются боковые стенки, ширина которых составляет 15-20 см. Крепление проводится столярным клеем Момент или стальными уголками. В правом дальнем углу в основании рекомендовано сделать углубление.
3. После сборки боковых стенок проводится разметка размеров отсеков. Они могут быть одинаковыми и разными по величине в зависимости от планов автовладельца.
4. Проводится обшивка органайзера дерматином или карпетом – ворсистым материалом. Для его крепления применяется строительный степлер.
5. Нужно вырезать дверки и прикрепить их по бокам органайзера навесами. На них устанавливаются ручки. На завершающем этапе дверцы обшиваются тем же материалом.

Для обеспечения дополнительного доступа к органайзеру монтируются дополнительные двери сбоку. Они необходимы при загруженном багажнике и невозможности открытия основных дверей. Крепятся боковые двери специальными магнитиками.

Как правильно сварить каркас багажника

Для выполнения операции потребуется около 20 часов. Трубы для каркаса сваривают между собой, чтобы сформировать днище. При работе с алюминием используется аргоновая сварка. Таким же способом приваривают борта, которые можно при необходимости изготовить из металлических листов.

Аргоновая сварка алюминия

На дно желательно уложить армирующую сетку или трубки небольшого диаметра, которые будут служить ребрами жесткости. Обычно хватает трех перемычек, но лучше сделать пять. Точное количество можно определить уже на этапе сборки. Рекомендуемое расстояние между перемычками составляет 15 сантиметров. Оставшиеся трубки приваривают продольно, чтобы дополнительно усилить конструкцию.

Некоторые водители жалуются на дребезжание во время поездок с экспедиционным багажником. Чтобы избежать данного эффекта, сетку приваривают во всех местах, где она соприкасается с металлическими перекладинами. Поперечные перекладины находятся на большом расстоянии друг от друга. Поэтому необходимо в проемах между ними приварить отрезки профиля. Можно вместо сварки использовать болты, но это крепление менее надежное, а на выполнение операции уходит больше времени.

Чтобы сетка не дребезжала во время езды, ее нужно припаять к каркасу в как можно большем количестве мест

Дуги нужно делать из металлопроката с круглым сечением. Они улучшают аэродинамические свойства транспортного средства. Чтобы сооружение прикрепить к авто, можно взять обычные уголки с отверстиями для болтов. Они будут приварены к каркасу снизу, поэтому при необходимости можно в любой момент снять багажник. Чтобы на рейлингах не образовались царапины при соприкосновении с металлом, к креплениям стоит приклеить резиновые прокладки.

Верхняя рамка должна иметь прямые углы в передней части. Сзади нужно сделать грани, которые будут располагаться по краям. К раме необходимо приварить 12 отрезков профиля произвольного размера. От их размеров зависит высота будущего багажника. Обычно делают высоту 190 миллиметров. Необходимо закрепить шесть отрезков в углах, а остальные будут соединять их попарно.

Сверху на вертикально расположенные элементы из профиля приваривается верхняя рама. Следующим этапом производится монтаж и сварка диагонального элемента. Эта деталь необязательна, но она может использоваться для установки защиты от веток во время поездок в лес. При необходимости можно сделать крепления для дополнительных элементов:

• Крепеж для запаски.
• Дополнительное освещение, прожекторы.
• Крючки, на которых будет держаться трос.
• Полимерные боксы для снаряжения, например, палатки.
• Различные виды крепления для инструментов, например, лопаты.
• Лестница, упрощающая доступ к вещам, лежащим на багажнике.

Сделать крепеж для запасного колеса несложно. Для этого вначале следует выбрать место, на котором будет лежать запаска. В этом месте нужно приварить гайку. Далее шпильку вкручивают в эту гайку, но не приваривают. Теперь колесо можно надеть на шпильку и зафиксировать еще одной гайкой. Если планируется прикрепить фары, то для них потребуются водостойкие провода.

Любые дополнительные элементы можно присоединить позже, уже после установки корзины. Также необязательно изготавливать крюки или лестницу самостоятельно. Часто покупают готовые детали и присоединяют к самодельному багажнику

Но после сварки каркаса важно затереть все швы и примерить конструкцию, чтобы убедиться, что она подойдет по размеру

Минусы экспедиционника

Экспедиционный багажник на крышу Шевроле Нива имеет и ряд недостатков:

• плохая аэродинамика;
• открытый груз.

Конечно, закрытый обтекаемый бокс не создает такой сопротивляемости воздуху, как силовик. Груз в боксе закрыт, и ему не страшен дождь и снег. Однако в нем ни доски не перевезешь, ни яблоки с дачи. А поездка по лесным дорожкам через ветви деревьев может стать для пластмассового бокса просто критичной: как потом с поцарапанным багажником ездить по городу?

Аэродинамические характеристики силовика можно увеличить за счет усовершенствования конструкции, а груз можно просто накрыть пленкой и закрепить шпагатами. Цена багажника экспедиционного на Ниву Шевроле не отличается от бокса: оба вида можно приобрести за 10-15 000 руб.

К вопросу об аэродинамике. Внедорожник — не гоночный автомобиль, и ехать на дачу или рыбалку на высокой скорости совсем нет смысла. Не думайте, что экспедиционник значительно снизит скорость авто: 90 км/час вполне хватит для поездки за город.

Мнение о шумовом эффекте от экспедиционника не оправдано. Герметичная сварка профилей и заглушка торцов ликвидируют любой шум при движении. Можно посмотреть фото экспедиционного багажника на Ниву Шевроле.

Преимущества и недостатки

Преимущества экспедиционного багажника:

• большая грузоподъемность (до 200 кг);
• большой запас прочности;
• при движении по лесной местности не повреждается, а бокс, изготовленный из пластмассы, царапается и ломается;
• на дуги можно крепить различные элементы, например держатель запасного колеса, дополнительные фары.

Недостатки экспедиционного багажника:

• ухудшает аэродинамические качества автомобиля;
• не обеспечивает защиту груза от ветра, атмосферных осадков, ударов веток;
• ухудшает внешний вид Нивы.

На отмеченные недостатки многие автолюбители не обращают внимания или устраняют их:

1. Внедорожник — это не гоночный автомобиль, а сопротивление воздуха начинает существенно проявлять себя при скорости более 90 км/час. Для снижения сопротивления на дуги можно установить обтекатели.
2. Автолюбители самостоятельно устанавливают веткоотбойники, придумывают защиту для груза и ее крепление.
3. Удачный тюнинг багажника, сделанный своими руками, придает автомобилю неповторимый, а порой даже экзотический вид.

Какие варианты багажников устанавливают на крышу автомобиля?

Разработчики отечественного внедорожника немного «сэкономили» на багажнике салона. Его вместимость при сложенных сидениях составляет всего 320 литров. Именно поэтому многие задумываются над установкой багажника на крышу.

Для Нива Шевроле подходят четыре модели:

• поперечины;
• рейлинги;
• пластиковый бокс;
• экспедиционный багажник.

Первые две конструкции являются базовыми. Они устанавливаются всегда, а бокс или экспедиционник монтируются уже на них.

Рассмотрим каждую модель отдельно.

Багажник на крышу в виде поперечин

Это самый простой и дешевый вариант. Багажник представляет собой две поперечины длиной 1,4 м. Они крепятся на основания, которые зацепляются по краям крыши.

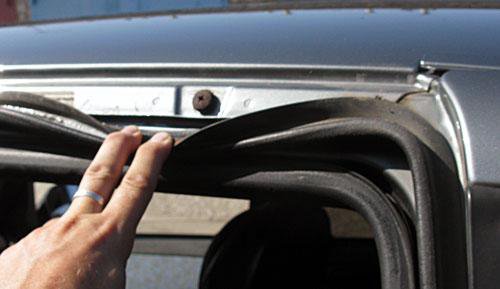

Под резиновыми водосгонами спрятаны специальные отверстия для монтажа.

На двух поперечинах можно возить длинные грузы: двери, плинтусы, доски. Если к ним привязать продольный брус, можно расширить технические возможности багажника.

Достоинства поперечин на крышу:

• приемлемая цена (в среднем модель стоит 1,5-2 тыс. рублей);
• легкий вес;
• возможность самостоятельной установки.

Полный набор для установки идет в комплекте. Нужно только открыть двери, найти «заглушки» и выкрутить их. Опоры легко монтируются по инструкции, затем к ним крепятся поперечины.

Недостатки данной модели:

• внешний вид – многие находят такое исполнение некрасивым и портящим стиль авто;
• плохая аэродинамика – некоторые модели «свистят» на высоких скоростях;
• подверженность коррозии – бюджетные багажники изготовлены из стали и покрыты дешевой порошковой краской, которая слезает через сезон.

Вопрос с недостатками до сих пор вызывает споры. Сейчас можно найти аэродинамические поперечины из алюминия, которые не гниют и абсолютно бесшумны на трассе. Но цена таких моделей дороже.

Рейлинги

Это более современный вариант багажника, который часто устанавливается на заводе. Авто с рейлингами смотрится стильно, модно и красиво. К ним можно отдельно купить поперечины и прикручивать их, когда потребуется.

Достоинства рейлингов:

• красивый внешний вид;
• аэродинамическая форма и обтекаемость;
• простота ухода, большинство моделей сделаны из легкого пластика и нержавеющих сплавов.

Обычно рейлинги ставят в тех случаях, когда багажник на крыше редко используется. Если потребуется перевозка груза, на опоры можно привязать брус или прикрутить поперечины, обеспечив надежную опору.

Недостатки рейлингов:

• более высокая цена, чем у поперечин;
• меньшая практичность и функциональность;
• установить такую конструкцию сложнее, чем поперечины.

Часто авто уже продается с рейлингами, и они идут в комплекте. В этом случае часть недостатков устраняется автоматически. Если вы решили отдельно купить такой багажник, нужно взвесить все «за» и «против».

Экспедиционный багажник на крышу на Нива Шевроле

Такую модель уже можно назвать полноценным тюнингом – экспедиционник более вместительный, на нем можно перевозить практически любые грузы.

Некоторые даже варят такие багажники в гараже, также его можно купить в магазине или заказать онлайн.

Кузов можно установить поверх рейлингов или поперечин, но последний вариант более удобный. Для повышения практичности на багажнике часто устанавливается дополнительное освещение, могут привариваться крепежи для лопаты, троса, домкрата.

Достоинства экспедиционного багажника:

• вместимость;
• украшение внешнего вида автомобиля;
• наличие дополнительных полезных опций (фары, вспомогательный инвентарь).

Все экспедиционники на Нива Шевроле подходят по крепежу. Установить их можно самостоятельно, но работы более трудоемкие.

Модель можно подобрать на свой вкус. Есть облегченные алюминиевые корзины или полноценные высокие багажники с бортами.

У такой конструкции есть и недостатки:

• высокая цена – самую бюджетную модель можно найти за 10-15 тыс. руб. и это не считая рейлингов или поперечин;
• расход топлива увеличивается на 0,5% даже при езде с аэродинамическими моделями;
• дешевые экспедиционники покрашены некачественно и после первой зимы начинают ржаветь;
• зимой из-за багажника с крыши неудобно стряхивать снег.

Устанавливать на крышу экспедиционный багажник рентабельно в тех случаях, когда он будет использоваться по назначению. Если вы часто путешествуете или возите много грузов, такая модель будет очень полезной.

Центр тяжести у Нива Шевроле располагается высоко. Машина может опрокинуться набок при резком повороте или на крутом маневре.

Как сделать экспедиционный багажник на Ниву — пошаговая инструкция

Экспедиционный багажник представляет собой открытую площадку с бортами. Сюда кладут предметы, которые не боятся атмосферных осадков. Но при желании вещи можно закрыть тентом от дождя. Сооружение имеет рамную конструкцию, чаще всего устанавливается на крышу авто к рейлингам. Оно может использоваться для крупногабаритных грузов, не помещающихся в штатное багажное отделение.

Пример самодельного экспедиционного багажника

Прежде чем приступить к тюнингу, необходимо составить чертеж конструкции

Важно определить размеры крыши и отметить расположение креплений на ней. При этом нужно учитывать, для какой Нивы будет изготавливаться данный элемент

Отечественные модели отличаются от тех, что собирают на заводе Шевроле. Внешние размеры багажника Нивы 2121 – 1700×1300 мм. Подходящие размеры деталей для данной модели:

• Трубы: с квадратным сечением — 2 мм 15×15; с прямоугольным — 2 мм 40×20.
• Арматурная сетка: 5 мм 200×100.
• Один уголок длиной 0,6 метра. Размеры: 25×25×3 мм.

Размеры деталей багажника Нива, мм
Рамы	верхняя	ширина	1973,5	передние подкосы	352,5	Материалы
длина	1213,5	труба с круглым или квадратным сечением диаметром 20 или 25 мм
нижняя	ширина	1973,5
длина	1213,5
Перекладины	10 шт для обеих рам	длина	114,7		уголок длиной 25×25×3 мм.
Ребра жесткости	3 шт для передней части верхней рамы	длина	199		уголок или металлический профиль
ширина	80
Стойки бортов	12 шт	длина	160		металлический профиль
ширина	60
Сетчатое днище	2-3 шт	по размеру рамы		сетка арматурная : 5 мм 200×100
Крепления для установки на рейлинги	6 шт			заводские с металлическими поперечинами 20×40 мм и резиновыми прокладками, либо изготовленные самостоятельно

Некоторые автомобилисты находят выход из ситуации и объединяют корзину с силовым каркасом машины. Но в результате ухудшается управляемость. Поэтому не стоит слишком сильно нагружать экспедиционный багажник.

Сначала разрезать трубу на 8 частей и сделать две одинаковые рамы, для придания аэродинамических свойств углы делают закругленными. К нижней рамке приварить 3 поперечные трубки.

Верхняя рама

Нижняя рама

На нижнюю раму приваривают трубы усиления уголков. При этом необходимо отшлифовать все швы.

Подготовить вертикальные трубки – 14 штук по 110 мм.

Теперь нужно между верхней и нижней рамками расположить 14 вертикальных трубок. Эти элементы необходимо приварить, чтобы получилась цельная конструкция: по 3 трубки вдоль приваренных поперечных труб нижней рамы и по 4 с перпендикулярных сторон.

Привариваются ребра перпендикулярно трубам на нижней раме.

Далее приваривается арматурная сетка поверх нижней рамы, также приваривается к трубкам, которые соединяют верхнюю и нижнюю раму.

На фото — преобразователь ржавчины Цинкарь. Стоимость: ~150 руб. за 0.5 литра

Далее нужно зачистить металлические поверхности при помощи специальной плоской насадки-щетки для УШМ.

Конструкцию покрыть грунтовкой и покрасить.

После того, как краска высохнет, багажник можно установить на рейлинги. В дальнейшем рекомендуется регулярно обновлять защитное покрытие, чтобы металл не покрывался коррозией. Приведенная выше последовательность выполнения работ актуальна для всех моделей Нивы. Автомобилисту нужно только соблюсти размеры деталей и следовать инструкции.

Багажник устанавливается на рейлинги

Для чего он нужен

Итак, органайзер, как уже оговаривалось, представляет собой конструкцию, которая служит для упорядочения вещей и предметов в багажном отсеке автомобиля. Всем известна история, когда в багажнике автомобиля столько всего, что найти необходимую вещь порой очень сложно. К тому же неупорядоченное расположение различных материалов в багажнике пугает порой самого водителя, не говоря уже о пассажирах. Так вот, чтобы все это как-то упорядочить, было придумано такое изделие, получившее название органайзер. По сути – это пластиковая или деревянная конструкция с отделениями, отверстиями и дверками, которая располагается в багажнике.

Сверху данное изделие обшивается специальной тканью, и все это дополняет дизайн багажного отделения автомобиля Нива Шевроле. Отверстия в органайзере представляют собой сундуки, в которых владелец может располагать весь необходимый инструмент и не только.

В органайзер можно класть следующие инструменты и вещи:

1. Ключи для ремонтных работ;
2. Домкрат;
3. Аварийный треугольник;
4. Аптечку;
5. Ручной или ножной насос;
6. Огнетушитель;
7. Прочие необходимые вещи, которые в салоне попросту будут лишними.

Таким образом, органайзер не является обязательной деталью автомобиля, но с его наличием внедорожник становится более ухоженным, чистым и комфортным.

У большинства водителей возникает вопрос о том, что имея такой органайзер в багажный отсек уже больше нельзя класть тяжелые предметы. На самом деле заводское изготовление устройства предусматривает эти моменты, поэтому конструкция изделия достаточно прочна и выдержана. Если возникают сомнения, то представленное видео избавит вас от всяких сомнений:

Как сделать органайзер дома?

Прежде чем приступить к обзору того, как делается органайзер своими руками, стоит заметить, что уже имеются готовые изделия, которые предназначены именно для автомобиля Шевроле Нива. Комплектаций органайзеров для Шевроле Нив не очень много, а, точнее, их две: пластиковая и деревянная. Стоимость этих изделий составляет от 800 до 2000 рублей. Но даже и эту сумму денег можно сэкономить, если под рукой имеется фанера, обивка и строительный степлер. Это все, что потребуется для изготовления органайзера в домашних условиях. Итак, процесс изготовления органайзера заключается в следующих действиях:

Порядок изготовления органайзера.

Чтобы сделать органайзер под полку багажника Шевроле Нива необходимо запастить фанерой, обивкой и строительным степлером. Сам процесс изготовления можно разбить на несколько этапов:

1. Изначально нужно определиться с макетом, затем перенести все замеры на фанеру. Лучше брать доски толщиной не менее 6 миллиметров, чтобы можно было без проблем вкрутить саморезы и иметь необходимый запас прочности для готовой конструкции. Готовая форма должна иметь примерно такой вид, как на фото
2. Затем необходимо определиться с тем, какая глубина будет у будущего изделия. Оптимальная высота изделия 12 сантиметров. Не рекомендуется использовать ребра высотой более 15 сантиметров, поскольку это очень сильно уменьшит полезный объем багажника. Помимо этого, есть риск сделать ошибки в обработке панелей из-за сложного рельефа багажника.
3. Боковые стенки прикрепить к основанию можно при помощи стальных уголков или специального клея для дерева. В местах обозначенных стрелками необходимо сделать специальный вырез для наклонной стенке.
4. После того, как боковушки закреплены нужно определиться с размерами отделений для хранения. Для этого нужно заранее определиться с тем, какие предметы и как будут расположены внутри изделия.
5. После этого нужно обшить конструкцию тканью. Обычно для этого используется специальное автомобильное покрытие – карпет. Это ворсистая, зачастую самоклеящаяся ткань, внешне схожая со стандартной обивкой багажника. Если используются другие материалы, то можно закрепить их при помощи строительного степлера.
6. Когда конструкция готова, нужно приступить к монтажу дверок. Их можно сделать из того же материала, что и весь корпус – фанеры. А закрепить при помощи навесов или рояльных мебельных петель. Ручки лучше сделать в виде прорезей в дверках, чтобы они не выступали над поверхностью и не деформировался резиновый коврик.
7. В некоторых моделях стараются предусмотреть наличие боковых дверок. Это будет удобно, когда багажник заполнен, и доступ к органайзеру ограничен. Обычно в таких отсеках храниться насос для подкачки колес, знак аварийной остановки или глушитель. Для крепления таких дверок можно использовать мебельные магниты.

Готовая конструкция должна иметь примерно такой вид, как на рисунке ниже:

Технология изготовления

Чтобы быстро, правильно и качественно изготовить своими руками багажник на крышу автомобиля, важно проводить работы в такой последовательности:

1. Подготовить все необходимые материалы и инструменты.
2. Составить чертеж будущей конструкции, а также принципа ее монтажа.
3. Изготовить багажник согласно замерам и разработанному чертежу конструкции.
4. Зафиксировать готовый багажник на крыше автомобиля выбранным способом.

Перед началом работ немаловажно произвести замеры крыши автомобиля, на которую будет устанавливаться багажник. А при разработке чертежа будущего багажника учитывать не только это, но и геометрию крыши

Необходимые инструменты и материалы

Основной деталью, без которой не обойтись в процессе изготовления багажника, является подходящий металл. Также в процессе работы пригодятся такие компоненты и приспособления:

• Сварочный аппарат;
• Болгарка с насадками для резки металла;
• Монтажная пена;
• Хомуты для автомобильных глушителей;
• Набор шлифовальных инструментов;
• Стеклоткань плотность которой составляет не меньше 300 г/м 2 .

Для изготовления багажника на крышу автомобиля своими руками понадобится сварочный аппарат

Для финальной стадии создания багажника и обеспечения его длительной эксплуатации, потребуется автомобильная краска. Цвет краски может быть любым. Однако лучше всего смотрятся на машине багажники, окрашенные в тон корпуса машины, а также серебристым или черным цветом.

Чертеж

Для создания чертежа будущего багажника необходимо произвести ряд замеров:

• Измерить расстояние между имеющимися рейлингами;
• Просчитать длину крыши и определить размеры отступов от края.

Учитывая вес металлических компонентов и необходимую грузоподъемность багажника, рассчитывает необходимое количество материала, а также схематически изображается внешний вид будущей конструкции.

После проведения всех расчетов необходимо составить точный чертеж планируемого к изготовлению багажника на машину, с нанесенными на схему размерами деталей. При этом на чертеже обязательно должны присутствовать такие элементы конструкции:

• Общие габариты изделия;
• Длина и точки размещения поперечных усиливающих перемычек;
• Высота бортиков будущей конструкции;
• Днище багажника.

При разработке проекта следует учитывать, что багажники для крыши, имеющие прямоугольную или квадратную форму, создают существенное сопротивление воздуху в процессе движения автомобиля. Из-за этого могут серьезно пострадать аэродинамические показатели машины. Чтобы этого не случилось, рекомендуется делать багажник с обтекаемым передним бортом.

Изготовление

Процесс изготовления багажника на крышу легкового автомобиля своими руками имеет такую последовательность действий:

1. Внимательно изучить созданный проектный чертеж.
2. Выполнить обрезку металла, для создания рамы багажника. Работа выполняется с помощью болгарки.
3. Из подходящего металла болгаркой нарезать элементы, которые станут впоследствии ребрами жесткости изделия. При отсутствии необходимости в перевозке очень тяжелых грузов, достаточно заготовить по два продольных и поперечных элемента.
4. Сварить между собой куски металла так, чтобы получилось два одинаковых прямоугольника. Один из них будет являться низом багажника, а второй необходим в качестве борта.
5. Нижний прямоугольник усилить, приварив к нему, на одинаковом расстоянии друг от друга, ребра жесткости.
6. Срастить между собой низ конструкции и борта. Сделать это можно приварив по углам прямоугольников, размещенных друг над другом, и в нескольких точках по сторонам металлические пруты или трубки меньшего чем основная конструкция диаметра.

Пример багажника на крышу автомобиля своими руками

По окончанию сварочных работ металл слегка шлифуется и окрашивается в выбранный для конструкции цвет.

Крепление на крыше автомобиля

Для установки автобагажника на крышу автомобиля своими руками потребуются рейлинги, смонтированные по бокам. Если их нет, данные элементы также можно изготовить самостоятельно. Для этого необходимо:

1. Из металлической трубы с помощью болгарки вырезать два куска одинакового размера, подходящего под длину крыши.
2. На металл обильным слоем со всех сторон наносится монтажная пена и оставляется до полного высыхания.
3. После затвердевания пены, с помощью шлифовальных инструментов, изделиям придается необходимая форма.
4. Полученные поперечины в 2-3 слоя покрываются стеклотканью.
5. Готовые рейлинги окрашиваются в черный, или любой другой подходящий цвет.
