Инжекторный двигатель ваз 2110 8 клапанов, устройство грм, технические характеристики

Стандартные и капитальные ремонтные работы: двигатель ВАЗ-2111 (8 клапанов инжектор)

Стандартные (типовые) ремонтные работы двигателя любого транспортного средства часто нужны не только, когда автомобиль перестает работать. В зависимости от показаний, они могут включать в себя следующие операции:

1. Замену комплектующих элементов:
   • гидротолкателей клапанов;
   • маслоотражательных колпачков клапанов;
   • ремня привода ГРМ;
   • сальника распределительного вала.
2. Разборка:
   • головки блока цилиндра;
   • масляного насоса.
3. Снятие с последующей заменой:
   • датчика лампы, контролирующей давление масла;
   • датчика недостаточного уровня масла;
   • задней опоры силового агрегата;
   • коллекторов – впускного и выпускного;
   • корпуса вспомогательных агрегатов;
   • маслоприемника;
   • опор силового агрегата;
   • поддона картера;
   • распределительного вала;
   • ресивера и коллекторов.
4. Регулировка:
5. Демонтаж ШПГ (шатунно-поршневой группы).

К ремонтным работам специалисты относят и снятие самого двигателя с транспортного средства. Но эта процедура производится уже в тот момент, когда автомобиль нуждается в капитальном ремонте. Под капитальными ремонтными работами, касающимися двигателя ВАЗ-2111, специалисты подразумевают следующие операции:

1. Полная разборка.
2. Диагностика.
3. Непосредственный ремонт.
4. Металлообработка тех элементов, которые в ней нуждаются (например, шлифование коленчатого вала или фрезерование головки блока цилиндров).
5. Замена деталей, что вышли из строя.

• детальное описание конструкций узлов и систем, перечисленных моделей легковых автомобилей;
• охарактеризованы основные неисправности;
• причины поломок и сбоев в функционировании двигателя, мотора;
• способы устранения неисправностей своими руками;
• размещены Приложения со списком необходимых материалов для проведения текущих и капитальных ремонтных работ (например, смазочные материалы, эксплуатационные жидкости), инструментов.

В ней, помимо понятных и доходчивых технологических инструкций, подано 15 электросхем, а также фотографии с комментариями.

Модификации ВАЗ 2111

• LADA-21110 (ВАЗ-21110) — 8-клапанный 1,5-литровый двигатель 2111 с распределенным впрыском топлива мощностью 77 л.с.;
• LADA-21111 (ВАЗ-21111) — 8-клапанный 1,5-литровый двигатель 2110 с карбюратором мощностью 72 л.с.;
• LADA-21112 (ВАЗ-21112) — 8-клапанный 1,6-литровый двигатель 21114 с распределенным впрыском топлива мощностью 82 л.с.;
• LADA-21113 (ВАЗ-21113) — 16-клапанный 1,5-литровый двигатель 2112 с распределенным впрыском топлива мощностью 93 л.с.;
• LADA-21114 (ВАЗ-21114) — 16-клапанный 1,6-литровый двигатель 21124 с распределенным впрыском топлива мощностью 89 л.с.;
• LADA-21116 (ВАЗ-21116-04) — 16-клапанный 2,0-литровый двигатель Opel C20XE мощностью 150 л.с., полный привод;
• ВАЗ 2111-90 «Тарзан 2» — пятидверный внедорожник, выпускался с 1999 по 2006 год.

Схема чип тюнинг мотора

Не многие автолюбители могут похвастаться мощным движком 2110. Так, для улучшения мощностных характеристик мотора необходимо провести чип тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше владельцев транспортных средств, которые проводят процесс самостоятельно.

Схема чип тюнинга достаточно простая. Для проведения операции самостоятельно потребуется кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что существует три варианта доработки силового агрегата: на мощность (но при этом увеличиться расход), на уменьшение расхода (ведёт к потри мощности) и сбалансированный (баланс между оптимальными показателя расхода и мощности).

Обычно, чип тюнинг ВАЗ 2110 делается с целью уменьшения расхода горючего, поэтому, если владелец машины решил сделать это сам, то необходимо подобрать соответствующее программное обеспечение. Но, рекомендуется не рисковать и обращаться к профессионалам за помощью.

Электросхема проводки ВАЗ 2111 инжектор

• 1 – блок-фара
• 2 – датчики износа колодок передних тормозов
• 3 – звуковой сигнал
• 4 – вентилятор системы охлаждения
• 5 – выключатель света заднего хода
• 6 – аккумуляторная батарея
• 7 – генератор
• 8 – датчик контрольной лампы давления масла
• 9 – датчик уровня масла
• 10 – свечи зажигания
• 11 – форсунки
• 12 – регулятор холостого хода
• 13 – колодки электронного блока управления
• 14 – датчик положения дроссельной заслонки
• 15 – датчик положения коленчатого вала
• 16 – модуль зажигания
• 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
• 18 – стартер
• 19 – колодка диагностики
• 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)
• 21 – датчик скорости
• 22 – реле включения бензонасоса
• 23, 35, 39 – плавкие предохранители
• 24 – электробензонасос
• 25 – микромоторедуктор привода заслонки отопителя
• 26 – клапан рециркуляции
• 27 – вентилятор отопителя
• 28 – насос омывателя ветрового стекла
• 29 – датчик уровня омывающей жидкости
• 30 – датчик уровня тормозной жидкости
• 31 – датчик уровня охлаждающей жидкости
• 32 – моторедуктор стеклоочистителя
• 33 – дополнительный резистор вентилятора отопителя
• 34 – реле включения питания системы впрыска
• 36 – клапан продувки адсорбера
• 37 – датчик массового расхода воздуха
• 38 – реле включения вентилятора системы охлаждения
• 40 – переключатель наружного освещения
• 41 – датчик детонации
• 42 – датчик концентрации кислорода (подогреваемый лямбда-зонд)
• 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
• 43 – контрольная лампа противотуманного света
• 44 – контрольная лампа обогрева заднего стекла
• 45 – выключатель противотуманного света
• 46 – выключатель обогрева заднего стекла
• 47 – комбинация приборов
• 48 – монтажный блок
• 49 – датчик уровня топлива
• 50 – выключатель зажигания
• 51 – регулятор яркости подсветки приборов
• 52 – подрулевой переключатель
• 53 – лампа подсветки рычагов управления отопителем
• 54 – выключатель аварийной сигнализации
• 55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции
• 57 – блок индикации бортовой системы контроля
• 58 – боковые указатели поворота
• 59 – датчик температуры для системы отопления
• 60 – плафон освещения салона
• 61 – передний плафон освещения салона
• 62 – розетка для переносной лампы
• 63 – электронные часы
• 64 – выключатели в стойках передних дверей
• 65 – выключатели в стойках задних дверей
• 66 – лампа освещения вещевого ящика
• 67 – выключатель освещения вещевого ящика
• 68 – прикуриватель
• 69 – лампа освещения пепельницы
• 70 – выключатель стоп-сигнала
• 71 – элемент обогрева заднего стекла
• 72 – наружные задние фонари
• 73 – внутренние задние фонари
• 74 – лампы освещения номерного знака
• 75 – лампа освещения багажника.

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Блок проводов вынимается из разъёма. На блоке каждой клемме (А, В, С, D) соответствует гнездо. Тестирование при работающем двигателе производится так.

1. Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт.
2. Первый контакт в гнездо С, второй масса. Переключатель на омметре (20 Ом). В норме показывает меньше 1 Ом, то есть масса в норме.
3. Первый контакт в гнездо В, второй масса. Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В.
4. Контакт А проверяется аналогично предыдущему.

Если такая проверка показала норму, нужно тестировать модуль. Если нет, искать причину в электрической цепи до катушки.

Схема электрооборудования ВАЗ-2111 карбюратор

1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор: 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора; 17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер ВАЗ-2111; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации ВАЗ-2111; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала ВАЗ 2111.

Причины неустойчивой работы двигателя

Когда троит двигатель ваз 2110 инжектор 8 клапанов, причины ищутся в определенной последовательности.

Проверяются системы и отдельные узлы:

• электрика;
• работа цилиндров;
• зажигание;
• степень разгерметизации;
• подача воздуха;
• топливные форсунки;
• поршни и кольца;
• датчики.

Электрика

Сначала осматриваются свечи:

1. При помощи специального ключа, они последовательно выкручиваются.
2. Ведется поверхностный осмотр изолятора.
3. Часто причиной слабой искры или полного ее отсутствия является поверхностный нагар, который устраняется.
4. Проверяется правильность выставления свечного зазора.
5. Осматривается колпачок на величину износа.

Когда троит двигатель ваз 2110 инжектор 8 клапанов, причины могут лежать в высоковольтных проводах. Для этого используется тестер, который проверяет их на сопротивление, оптимальная величина которого составляет 5 Ом.  Если провода не отвечают такой характеристике, то их требуется заменить.

Еще отсутствие искры бывает по причинам:

• неисправность катушки зажигания;
• обрыв проводов.

Работа свечи на искру проверяется в последовательности:

1. Свечной наконечник вставляется в провод.
2. Противоположный ее конец прикладывается в массе.
3. Включается стартер.
4. Если искра проскакивает, значит, элемент рабочий.
5. При ее отсутствии свеча требует чистки или замены.

Работа цилиндров

Когда установлено, что с электрической частью все в порядке проводятся следующие действия:

1. Крышка капота устанавливается в открытое положение и автомобиль ВАЗ заводится.
2. Для определения троения одного из цилиндров поочередно вынимаются по 1 проводу.
3. Каждый раз следует прислушиваться к тональности шума машины. Ее работа должна становиться неустойчивой.
4. Если при очередном изъятии провода звук не изменился, значит, данный цилиндр имеет неисправность.

Зная, что иска через провод поступает, ведется поиск другой причины, почему троит двигатель ваз 2110 инжектор 8 клапанов.

Зажигание

Для проверки проводятся следующие действия:

1. От катушки отсоединяется клемма.
2. В ней присутствует 4 разъема: питание, масса и 2 управляющих линии.
3. Последовательно подключается к каждому разъему мультиметр.
4. Напряжение на 1 разъеме должно соответствовать 12 В.
5. На массе сопротивление должно быть в районе 1 Ома.
6. Подключая прибор к управляющим линиям, стартером, проворачивается коленчатый вал. Прибор должен показать не меньше 0,3 В.

Если 1 из этих показателей будет не выдержан, в этом и будет заключать причина, почему двигатель ваз 2110 8 клапанов инжектор троит.

Разгерметизация системы и подсос воздуха

Для проверки наличия утечки проводят следующие действия:

1. Рядом с воздушным фильтром располагается клапан, который перекрывается.
2. Это приводит к искусственному повышению давления.
3. Сразу становится ясно, откуда идет утечка воздуха.

Недостаточное количество воздуха в горючей смеси

Существуют следующие проблемы:

1. Ухудшилась пропускная способность воздушного фильтра. Происходит это из-за его загрязнения. Чтобы проверить узел его демонтируют и заводят автомобиль. Если никаких изменений не наблюдается, значит, данный узел требует замены.
2. Другой причиной, почему ваз 2110 8 клапанов инжектор троит, является дроссель. Этот элемент нуждается в постоянном контроле. Во время проведения ТО, параллельно с заменой масла и всех фильтров, эту деталь требуется чистить. Для этого используется средство ВД-40, которое хорошо удаляет с поверхности грязь.

Рампа же подвергается внешнему исследованию на предмет трещин или наличия вмятин.

Поршни и кольца

Неустойчивая работа идет по следующим причинам:

1. На кольцах и поршнях образуется выработка. Идет не только повышенный расход смазочного материала, но и работа агрегата отклоняется от нормы. В этом случае следует поторопиться с капитальным ремонтом.
2. Прогорание поршней. Происходит это потому, что кольца пропускают масло, которое сгорает в поршне. Это приводит к их прогоранию.
3. При подгорании клапанов идет увеличение зазора. Как результат, начинается поступление отработанных газов, и работа автомобиля ухудшается.

Данные причины приводят к уменьшению компрессии. Проверка ее ведется путем подливки масла в цилиндр. Если ее показатели увеличились, то поршневая группа требует замены.

Датчики

Если выходят из строя датчики, то это сказывается на неустойчивой работе автомобиля. Связано это с тем, что с узлов идет подача сигнала на электронный блок. В случае его отсутствия прекращается поступление команд по управлению машиной.

Для выявления неисправности ведется проверка каждого датчика в отдельности, пока не найдется неисправный элемент.

Основные симптомы

Отсутствие топливной смеси в инжекторе. Зачастую наличие данного признака свидетельствует не о сбое в работе самого инжектора, а о выходе из строя бензонасоса, либо о неправильной его установке после проведения ремонтных работ. В некоторых случаях причина может заключаться в засорении отверстия входа топливной смеси в бензонасос.

Вышел из строя бензонасос

Значительное увеличение расхода топлива. Достаточно распространенное явление, которое свидетельствует о засорении инжектора. Благодаря маленькому диаметру сопла форсунки даже небольшое загрязнение способно существенно нарушить процесс смесеобразования, снизив процент коэффициента полезного действия двигателя. Объясняется это тем, что забитое сопло уже не формирует конусообразное облако из бензина, а значит, существенный объем топлива начинает прогорать в выпускном коллекторе. Следствием данных процессов является ухудшение динамических характеристик транспортного средства и возрастающая нагрузка на различное электронное оборудование машины: катушка, свечи зажигания, проводка и т.д.

Трансмиссия и подвеска

В Ладе 21102 встроена пятиступенчатая механическая коробка передач (МКПП). Данная коробка применяется на всех версиях линейки 2110. Она обладает хорошей шумоизоляцией, ход рычага удобный, плавность переключения гораздо лучше, чем у Жигулей и Самары.

Корпус (кожух) коробки изготовлен из алюминиевого сплава. Внутри кожуха расположен первичный (ведущий) и вторичный (ведомый) вал. Валы объединяются с дифференциалом и главной передачей. Пять передач переднего хода оснащены синхронизаторами, которые улучшают плавность переключения.

Передаточные числа: 1-я передача — 3,636, 2-я — 1,95, 3-я — 1,357, 4-я — 0,941, 5-я — 0,784. Для передачи заднего хода — 3,5. Передаточное отношение главной передачи — 3,7. Инструкция по эксплуатации гласит, что нужно менять трансмиссионное масло каждые 75 тыс. км.

Смягчение ударов шасси на кузов, а также обеспечение устойчивости и плавности осуществляется силами передней и задней подвески Лада 21102. На передней оси применена независимая конструкция. У каждого колеса есть независимая цилиндрическая пружина, внутрь которой помещена стойка типа Макферсон. Каждая стойка имеет свой гидравлический амортизатор. Непосредственно к поворотным кулакам прикреплены нижние рычаги, а к ним крепится стабилизатор поперечной устойчивости.

Рычаги помогают уменьшать крен колеса (поворот его вокруг продольной оси). Когда автомобиль делает поворот, колесо, поворачиваемое «внутрь кузова», может отходить от оси вращения. Стабилизатор не дает этого сделать, скручиваясь. Таким образом, передняя подвеска Лады 211102 позволяет сохранять устойчивость авто на поворотах.

Задняя подвеска представляет собой жёсткую конструкцию, главный элемент которой — поперечная балка. Поскольку задние колеса не вращаются, маневренность обеспечивать не нужно, а устойчивость сзади должна быть на высоком уровне. Поэтому применена такая конструкция. Балка состоит из продольных рычагов, прикреплённых к каждому колесу, и соединителя, который скрепляет рычаги при помощи сварки. Колеса на задней оси также оснащены гидравлическими амортизаторами для смягчения при ударах.

На Ладу 21102 устанавливаются радиальные шины 175/70. На передних колёсах применяются дисковые вентилируемые тормоза, а на задних — барабанные.

Регулятор воздуха

ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

• Из-за воздействия влаги нарушается работоспособность;
• При малых оборотах датчик выдает повышенные показатели;
• Устройство не может нормально работать при холостом ходу;
• Могут возникать проблемы при пуске мотора;
• После повышенного режима мощности двигатель может резко остановиться;
• Увеличивается расход топлива.

https://youtube.com/watch?v=4Ln1XJet2E8

Как же работает этот датчик? Попробуем разобраться.

1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
4.  Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Блок предохранителей ваз 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

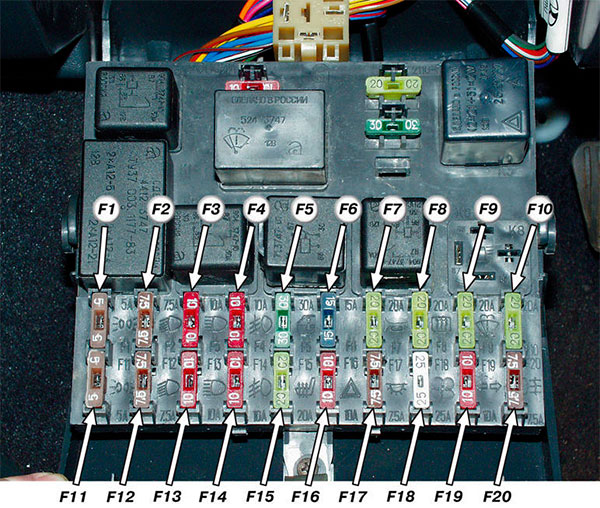

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

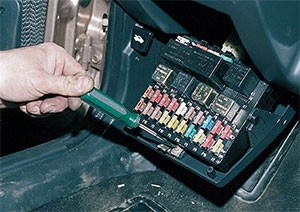

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты F2 — 7,5A — Ближний свет (левая фара) F3 — 10A — Дальний свет (левая фара) F4 — 10A — Передняя правая противотуманная фара F5 — 30A — Электрические двигатели стеклоподъемников дверей F6 — 15A — Переносная лампа (прикуриватель) F7 — 20A — Звуковой сигнал, вентилятор радиатора F8 — 20A — Элемент обогрева заднего стекла F9 — 20A — Очиститель и омыватель лобового стекла F10 — 20A — Резервный F11 — 5A — Лампы габаритного света правой стороны F12 — 7,5A — Ближний свет (правая фара) F13 — 10A — Дальний свет (правая фара) F14 — 10A — Противотуманная фара (левая) F15 — 20A — Электрический обогрев сидений F16 — 10A — Поворотники, аварийный сигнал F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей. F20 — 7,5A — Противотуманные задние фары

Дополнительный блок реле находится с левой стороны в ногах пассажира

Обозначения реле и предохранителей:

1. Модуль зажигания 2. Датчики подогрева, расхода воздуха, скорости 3. Топливные форсунки, насос, реле 4. Вентилятор 5. Бензонасос 6. Зажигание

Как изменилась схема электроообрудования ВАЗ-2111

Если рассматривать электросхему ВАЗ-2111 в разрезе ряда других отечественных марок авто, Волжский автомобильный завод постарался на славу, кузов типа универсал, которым оснащен транспорт, стал еще более модернизированным и современным.

Изменения также коснулись электропроводки инжектор и иных не менее важных узлов, обеспечивающих бесперебойную работу единого механизма.

Электроповодка подверглась изменениям под влиянием таких конструктивных особенностей:

1. В машине встроен вспрыск бензина.
2. Бесконтактным стало зажигание.
3. Силовой агрегат, который отвечает за движение машины, находится в подкапотной плоскости поперек.

Специалисты утверждают, что даже малейшее изменение размещения мотора заставляет конструктора разработать:

• другую схему размещения точек фиксации проводки под капотом машины;
• иное создание жгутов проводов, подходящих к близким группам приборов.

За какие устройства в авто отвечают предохранители

Как видно на схеме, блок предохранителей для ВАЗ-2111 состоит из двадцати устройств.

• F1 (ток – 5 Ампер) – защищает сеть со всеми лампами подсветки автомобиля (приборная панель – указатель габаритов, багажник, номера, левые габаритные огни);
• F2 (7,5 А) – фонари ближнего света (левые);
• F3 (10 А) – фонари дальнего света (левые);
• F4 (10 А) – противотуманный свет (правый);
• F5 (30 А) – для стеклоподъемников;
• F6 (15 А) – вставка прикуривателя и лампы-переноски;
• F7 (20 А) – подача звукового сигнала и вентилятор радиатора;
• F8 (20 А) – подогрев стекла (заднего);
• F9 (20 А) – очиститель и омыватель для ветрового стекла;
• F10 (20 А) – запасная ячейка;
• F11 (5 А) – габариты (правые);
• F12 (7,5 А) – фонари ближнего света (правые);
• F13 (10 А) – фонари дальнего света (правые);
• F14 (10 А) – противотуманный свет (левый);
• F15 (20 А) – для подогрева сидений;
• F16 (10 А) – указатели поворотов и аварийная сигнализация;
• F17 (7,5 А) – подсветки в салоне, возле ключа зажигания и стоп-сигналы;
• F18 (25 А) – подсветка в бардачке, прикуриватель и отопление салона;
• F19 (10 А) – проверка исправности стоп-сигналов и фонарь сигнализации заднего хода;
• F20 (7,5 А) – противотуманные фонари (задние).
